Важной частью управления автомобиля является рулевой редуктор: что это такое и для чего нужен, разберём в этой статье. Для управления автомобилем создана система, в которой все детали важны. При выходе из строя одной запчасти нарушается работа всего узла. Редуктор – важная составляющая рулевого управления, поэтому разберём подробнее, что он собой представляет.

Что такое рулевой редуктор

Начнём с того, что такое рулевой редуктор и какой он бывает. Начнём с того, что это узел, в который входят корпус и вал. Главная задача редуктора – передача усилия от рулевого колеса для поворота колёс. Сама по себе эта деталь устроена очень просто, несмотря на это именно благодаря её наличию уменьшается усилия при повороте руля.

Самый распространённый тип редуктора – червячный. Её основными компонентами являются особые винты, предназначенные для передачи усилия на колёса. Для того, чтобы система работала безотказно, периодически необходимо проводить обслуживание детали. Например, это можно сделать в момент замены втулки рулевой рейки или другой детали узла управления.

Что заливают в рулевой редуктор

Чтобы увеличить продолжительность службы, следует узнать, что заливают в рулевой редуктор и как часто надо проводить эту манипуляцию. Для работы системы, в неё заливается масло. Подбирать его необходимо с учётом рекомендаций производителя автомобиля.

Кроме самого масла потребуются большие шприцы. Они нужны для удаления старой жидкости и закачивания новой. В среднем, в редуктор помещается около 180 мл жидкости, точное значение будет в каждом случае индивидуально. Для уменьшения нагрузки на узел управления следует узнать больше о колёсах: какой их оптимальный размер или рисунок протектора – что это и для чего он нужен.

От чего подходит рулевой редуктор на ВАЗ

Многих автовладельцев отечественного автопрома интересует вопрос от чего подходит рулевой редуктор на ВАЗ и как это определить. На этот вопрос нет однозначного ответа, так как всё зависит от длины вала. Обычно у автомобилей разных моделей она отличается. Поэтому при перестановке редуктора с одной машины на другую, может потребоваться замена рулевой колонки на подходящую.

Другой способ решения проблемы – приобрести новый редуктор. Сделать это можно в любом магазине автозапчастей или в интернете. Для этого стоит заранее узнать, как выглядит и что такое артикул детали автомобиля или как его найти на снятом редукторе. Используя этот номер, Вы защитите себя от покупки неподходящей детали.

Что можно сделать из рулевого редуктора

Стоит упомянуть о том, что можно сделать из рулевого редуктора, так как сфера его применения не ограничивается установкой в автомобили. Лебёдка – очень полезная вещь, с её помощью можно поднимать тяжёлые грузы, вытаскивать застрявшие автомобили. Если её до сих пор у Вас нет, но при этом есть не нужный редуктор – это отличный способ совмещения нужного и полезного.

Процесс создания лебёдки из не нужного редуктора довольно интересный, однако его подробное рассмотрение достойно отдельной темы. Наиболее подходят для изготовления детали червячного типа. Перед началом создания лебёдки стоит узнать, что такое и для чего служит рулевой механизм в автомобиле и электротехнике.

Для чего нужен кронштейн рулевого редуктора

Ещё один важный вопрос – для чего нужен кронштейн рулевого редуктора и как его использовать. Эта небольшая деталь помогает фиксировать положение детали. При использовании кронштейна, редуктор не расшатывает лонжерон, за счёт этого становится меньше отдача на колёса и весь узел проработает намного дольше.

Первыми признаками неполадки рулевого редуктора является образование течи, тугой руль, люфт и посторонние шумы. При появлении одной или нескольких признаков в рулевой рейке Хундай или в другом авто, стоит её заменить как можно скорее.

Рулевой редуктор – небольшая, но очень важная часть системы управления автомобилем. Его наличие упрощает поворот колёс. При регулярном обслуживании, рулевой редуктор прослужит достаточно долго. При выявлении неполадок, обратитесь к специалистам для проведения диагностики и устранения поломки.

Рулевой редуктор ВАЗ — ремонт, замена и регулировка

Форма поиска

Поиск

Вы здесь

Главная → Рулевое управление автомобиля → Рулевой редуктор — ремонт, замена, регулировка

Редуктор рулевого управления – довольно старое механическое устройство, которое применяется сейчас, преимущественно на автомобилях классического семейства LADA. Сегодня вы узнаете, что такое рулевой редуктор – ремонт, замена регулировка своими руками.

Рулевой редуктор представляет собой небольшой механизм, предназначенный для передачи вращательного движения в поступательное. Это значит, что вращение рулевого колеса редуктор преобразует в силу, которая сдвигает рулевые тяги в нужные стороны, заставляя колеса поворачиваться и менять направление движения автомобиля.

Передача, используемая в редукторе понижающая и состоящая из двух элементов – червяка и зубчатого колеса. Кроме того, механизм имеет специальный рычаг, который перемещает рулевые тяги в нужные стороны.

Рулевой редуктор ВАЗ 2107 имеет герметичное исполнение и заполнен маслом, что значительно увеличивает его срок службы и упрощает поворот руля, снижая прилагаемые водителем усилия.

Видео — Ремонт рулевого редуктора

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

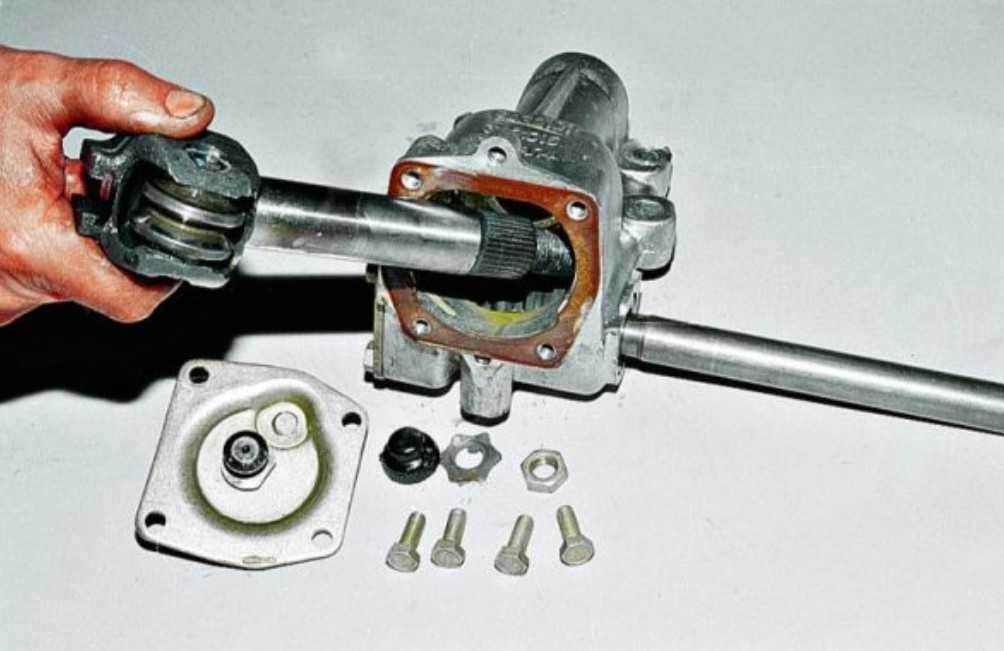

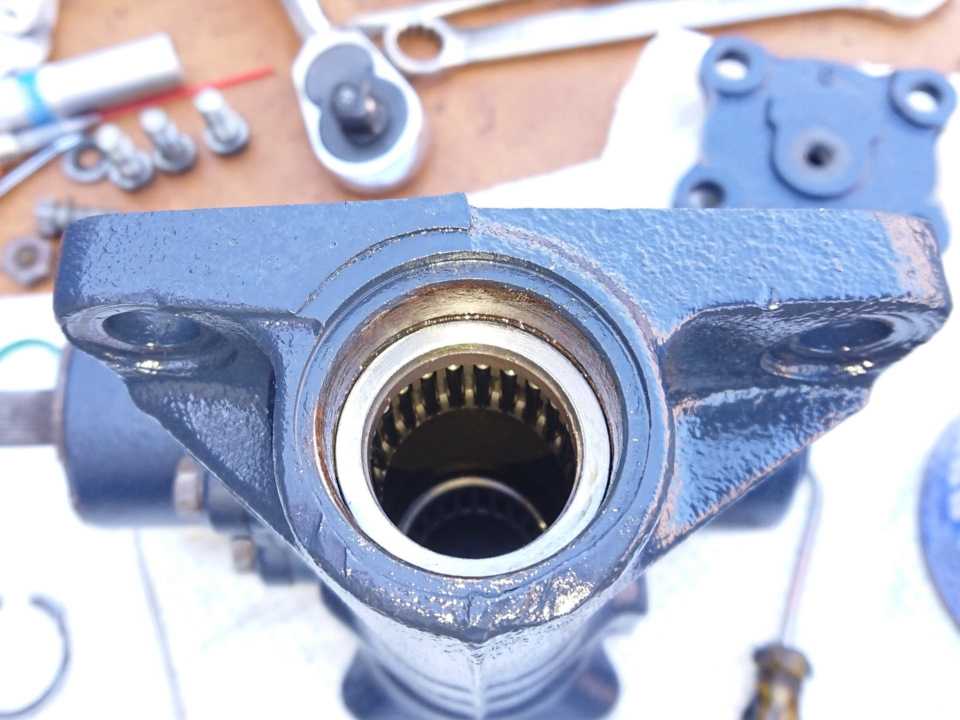

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

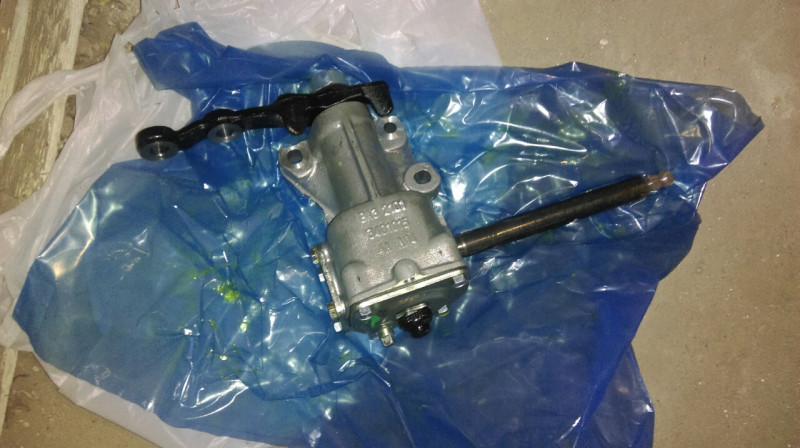

Как поменять рулевой редуктор  на ВАЗ 2107

При наличии более серьезных повреждений, рулевой редуктор подлежит только замене. Для этого необходимо приобрести новый редуктор ВАЗ 2107 и сразу ж заполнить его трансмиссионным маслом. Теперь нужно снять неисправный редуктор с автомобиля.

• Отсоедините рулевые наконечники от рулевых тяг. Для этого их вначале расшплинтовывают, а затем откручивают гайки крепления с помощью ключа на 22. Чтобы их вытащить необходимо применить специальный съемник, который есть в любом магазине автозапчастей.
• Перейдите в салон автомобиля и ослабьте хомут, посредством которого рулевой вал крепится к рулевому редуктору. Вытащите вал из зацепления с редуктором.
• Остается только открутить три болта, посредством которых механизм крепится к подкапотной части автомобиля.
• Установите новый редуктор в обратной последовательности. Перед тем, как приступить к эксплуатации автомобиля, не забудьте его отрегулировать.

Регулировка редуктора ВАЗ

Регулировка рулевого редуктора выполняется для избавления от люфтов руля, а также всевозможных несовпадений при его вращении с положением колес. Предварительно колеса автомобиля необходимо поставить ровно.

Чтобы отрегулировать рулевой редуктор необходимо открутить контргайку на его крышке сверху и ослабить специальный регулировочный винт. Попросите напарника сесть за руль и энергичными, но не широкими движениями вращать руль в разные стороны, а вы в этом время постепенно затягивайте регулировочный винт. Как только рулевое колесо начнет вращаться туго, а колеса будут перемещаться вместе с малейшим его движением, контргайка затягивается.

На этом регулировка рулевого редуктора завершена. Как видите, эта процедура совсем не долгая и может выполняться всего лишь при наличии ключа на 19 и обычной плоской отвертки.

Похожие материалы

Замена втулки рулевой рейки

Гидроусилитель руля (ГУР) — что, как и зачем?

Перетяжка руля кожей

Чтобы было комфортно управлять автомобилем, многие водители покупают специальные чехлы

Как настроить руль автомобиля

Комфортная и безопасная езда – главные приоритеты для подавляющего большинства от

Как снять руль

Несмотря на логичность и бесспорность утверждения о том, что рулевое колесо, установлен

При торможении бьет руль

Ответ на вопрос, вынесенный в заголовок этой статьи, достаточно важен, поскольку позвол

Рулевой механизм – CarAdvise

Рулевой механизм является центральным компонентом системы рулевого управления автомобиля. Рулевой механизм отвечает за передачу движения руля на колеса автомобиля. Это, наряду с усилителем рулевого управления (если применимо), обеспечивает оптимальную управляемость и лучшее рулевое управление с меньшим участием водителя.

Типы рулевых механизмов

Два типа рулевых механизмов:

• Реечный механизм — это тип рулевого механизма практически для всех обычных автомобилей. В нем используется компонент, называемый шестерней, которая крепится к концу рулевой колонки. Шестерня поворачивается, когда вы поворачиваете руль, что позволяет реечной передаче двигаться по мере необходимости. Эта передача движения затем перемещает рулевую тягу, которая управляет поворотным кулаком и колесами. Реечные системы рулевого управления позволяют поворачивать с меньшим движением рулевого колеса.
• Рециркуляционный шарик — Грузовые автомобили, грузовики и некоторые старинные автомобили используют систему рулевого управления с рециркуляцией шариков. Конструкция включает червячную передачу и несколько шарикоподшипников внутри рулевого механизма. Эти компоненты обеспечивают меньшее трение между шестернями. Как правило, вы сможете повернуть руль намного дальше в системе рулевого управления с рециркуляцией шариков. Этот тип системы особенно удобен для больших грузовиков, перевозящих тяжелые грузы.

Типы рулевого управления с усилителем

Рулевое управление с усилителем помогает снизить усилие, необходимое для поворота. Существует два типа систем гидроусилителя руля:

• Гидравлический — Гидравлические системы рулевого управления чаще используются в старых автомобилях. В них используется насос с ременным или шестеренчатым приводом, который нагнетает гидравлическую жидкость, необходимую для поворота рулевого колеса.
• Электрический . Современные автомобили обычно оснащаются системой рулевого управления с электроусилителем. В этих системах используется электронный двигатель для помощи при рулевом управлении. Этот двигатель также будет сдвигать рулевой механизм влево или вправо в зависимости от входного сигнала датчика крутящего момента.

Признаки неисправного рулевого механизма

• Скрежет при рулевом управлении – Неисправный рулевой механизм часто вызывает некоторый шум. Это происходит из-за износа внутренних компонентов, из-за чего между ними остается слишком много места.
• Заедание в рулевом колесе – Изношенные компоненты рулевого механизма часто затрудняют поворот рулевого колеса.
• Ослабление рулевого управления – обычно возникает из-за незакрепленных компонентов внутри рулевого механизма.
• Автомобиль заносит в одну сторону – Поврежденный рулевой механизм может привести к тому, что рулевое управление будет уводить в одну сторону, что приведет к некоторому заносу во время движения. Это особенно опасная проблема, которую нельзя игнорировать.
• Не работает гидроусилитель руля – Если вы привыкли к гидроусилителю руля, вы обязательно заметите, когда он перестанет работать в вашем автомобиле, так как управлять им станет значительно труднее. Это может быть связано с механической неисправностью рулевого механизма или неисправностью компьютера с усилителем рулевого управления, если в вашем автомобиле используется система рулевого управления с электроусилителем.
• Включаются сигнальные лампы на приборной панели — конфигурация сигнальных ламп на приборной панели имеет тенденцию немного различаться от автомобиля к автомобилю, но у вас может быть один или несколько включений, если есть проблема с рулевым механизмом. Это также создаст диагностический код, на который ваш механик может ссылаться при решении проблемы.
• Утечка гидравлического топлива – Утечки гидравлического топлива часто вызывают проблемы с рулевым механизмом. Эти утечки могут исходить из нескольких мест внутри вашего рулевого механизма и, если их игнорировать, могут привести к необратимому повреждению вашего автомобиля.

Если вы заметили какие-либо из вышеперечисленных признаков, пришло время связаться с механиком для обслуживания рулевого механизма. Лучший способ заказать услуги по техническому обслуживанию автомобиля — через CarAdvise. CarAdvise упрощает бронирование и гарантирует, что вы заплатите меньше, чем в магазине!

Ручной рулевой механизм и рычажный механизм

Статья из серии «Взгляд назад, но движение вперед»,
Журнал Skinned Knuckles Magazine, июнь 2016 г.
Орест Лазарович

Рулевой механизм позволяет водителю поворачивать передние колеса автомобиля. Сюда входят рулевое колесо, коробка рулевого механизма, сошка, тяга, рулевые тяги, рулевые рычаги и поворотные кулаки, поддерживающие колеса. Поворот рулевого колеса влево или вправо поворачивает рулевой вал, к которому прикреплена червячная передача внутри коробки передач. Червячная рулевая передача перемещает секторную шестерню, и это движение передается на шатун, который перемещается вперед и назад. Тяга, соединенная с сошником, передает это движение на рулевые тяги, соединенные с рулевыми рычагами. Рулевые рычаги поворачивают поворотные кулаки и колеса, которые поворачиваются влево или вправо на передней подвеске.

Обычно используются четыре ручных рулевых механизма. Червячно-секторный, червячно-роликовый, шариковый рециркуляционный и реечный. В червячно-секторном исполнении червяк соединяется с концом рулевого вала. Сектор установлен на секторном валу. Зубья червяка зацепляются с зубьями сектора. Значение трения в этой конструкции очень велико, потому что большая часть нагрузки сосредоточена на зубчатых колесах в точке их зацепления. Червячно-роликовый похож на червячно-секторный. На валу ролика установлен зубчатый ролик, а на рулевом валу — червячная передача. Зубья червячной передачи входят в зацепление с роликом, и движение передается. Ролик установлен на шарикоподшипнике. Этот подшипник обеспечивал низкое трение при восприятии нагрузки, а ролик более равномерно распределял износ. Рулевое управление с рециркуляцией шариков обеспечивает чрезвычайно низкое трение и потери мощности. Шариковая гайка на подшипниках находится в зацеплении с червячной передачей и завинчивается вверх и вниз относительно движения червяка. Реечное рулевое управление состоит из шестерни, прикрепленной к рулевому валу, который входит в зацепление с плоской рейкой. Штифт перемещается влево или вправо по рейке для перемещения опорных катков.

Расположение рулевых тяг варьируется в зависимости от необходимости и базовой конструкции. Существует два основных типа систем рулевого управления; те, у которых есть сошка и рулевой механизм, и те, которые используют реечное рулевое управление. Наиболее распространенным типом рулевого управления с использованием сошки является параллелограммный тип. В нем используются две рулевые тяги и центральное звено между рулевыми тягами. Натяжной рычаг со стороны пассажира и рычаг со стороны водителя крепятся к центральному звену. При повороте рулевого колеса центральная тяга передает движение на рулевые рычаги и внешние рулевые тяги. Во всех шарнирах, на которых крепятся эти компоненты, используются небольшие шаровые шарниры, обеспечивающие свободу движений. Две стороны рычажного механизма проходят параллельно друг другу и находятся на одинаковом расстоянии, таким образом, образуя параллелограммный рулевой рычажный механизм. В реечной системе центральная тяга заменена рулевой рейкой, которая представляет собой длинный зубчатый стержень с тягами, прикрепленными к каждому концу. На конце рулевого вала находится шестерня, которая входит в зацепление с рейкой. При повороте руля ведущая шестерня поворачивается и перемещает рейку слева направо. Изменение размера ведущей шестерни изменяет передаточное отношение рулевого управления.

Дорожные испытания

Во время дорожных испытаний прислушивайтесь к любым необычным звукам, связанным с подвеской и рулевым управлением. Проверьте наличие проблем с рулевым управлением, таких как: отклонение или занос рулевого управления, большое усилие на рулевом колесе и заедание, чрезмерный свободный ход рулевого колеса, возврат рулевого колеса и вибрация переднего колеса. Вернувшись в магазин, поднимите переднюю часть автомобиля на подставках. Осмотрите на наличие изношенных деталей подвески и/или изношенных шин. Жесткое рулевое управление может быть вызвано повреждением рулевой тяги, изношенной рулевой тягой, поврежденными шпинделями и погнутыми рулевыми рычагами, что приводит к неправильным углам поворота. Вибрация передних шин может быть вызвана их дисбалансом и/или биением. Неустойчивость автомобиля может быть вызвана несоосностью трансмиссии, дисбалансом трансмиссии или неравномерным распределением веса между колесами. Осмотрите амортизаторы или стойки на наличие ослабленных монтажных втулок и болтов. Экс-амин на предмет утечек. Осмотрите подшипники колес на наличие бокового смещения. Осмотрите рулевые тяги и наконечники рулевых тяг на предмет износа (люфта). Осмотрите на наличие ослабленных болтов крепления рулевого механизма, изношенных монтажных кронштейнов и втулок. Замените изношенные детали и/или отрегулируйте подшипники передних колес.

Ручной рулевой механизм

Редуктор крепится к раме и может быть напрямую соединен с рулевым валом и колесом или с помощью U-образного шарнира. Проверьте наличие чрезмерного свободного хода (более 1½ — 2 дюймов) на рулевом колесе. Проверьте на износ U-образный шарнир рулевого вала / тряпичный шарнир, если рулевой механизм такого типа. Если они изношены, замените их в коробке передач. Убедитесь, что рычаг сошки плотно прилегает к валу сектора. Рулевое колесо должно начать перемещать рычаг сошки в допустимом диапазоне. Если это не так, на коробке передач имеется регулировка для уменьшения свободного хода. Предусмотрены две регулировки: предварительный натяг червячного подшипника и зацепление секторного вала.Проверьте уровень смазки и, если он низкий, проверьте, нет ли течи прокладки, течи сальника секторного вала или трещины в редукторе.Для замены уплотнения необходимо Если коробка передач треснула, обратитесь к местному переработчику запчастей.0007

Замена тряпочного соединения

Ветошное соединение в основном является гасителем вибрации. Он предотвращает передачу вибрации шасси через рулевую колонку на рулевое колесо. Он также может исправить небольшую несоосность рулевого вала и коробки передач. Доступны комплекты для замены тряпочного соединения универсальным шарниром. Накройте левое крыло чехлом, чтобы пряжка ремня не поцарапала лакокрасочное покрытие. Чтобы заменить тряпичный шарнир, снимите болты, которые крепят муфту к рулевому механизму и рулевому валу. Ослабьте кронштейны рулевой колонки, чтобы вы могли потянуть ее назад, чтобы снять рулевой вал с муфты. Снимите муфту с коробки передач. Отнесите муфту в магазин автозапчастей и купите комплект для восстановления, который включает новые болты и шайбы, если вы хотите / нуждаетесь в опыте восстановления, или купите новую муфту. Установите новый или восстановленный тряпичный шарнир на автомобиль. Чрезмерный свободный ход рулевого колеса теперь исправлен, если это было проблемой. В противном случае рулевой механизм может нуждаться в регулировке.

Регулировка червячно-роликового типа

Червячно-роликовый редуктор был представлен в 1926 году и используется до сих пор. Червячные и роликовые передачи типа Gemmer были популярными коробками передач в автомобилях Ford и Chrysler в 30-х и вплоть до начала 60-х годов. Ролик движется на игольчатых подшипниках и крепится на валу в начале сектора. Вращающийся ролик входит в зацепление с червяком, и трение намного меньше, чем у червяка и конструкции с фиксированным зубом. Трение качения гораздо более плавное, чем трение скольжения. Два дизайна Геммера были популярны. 19В моделях Ford 37–52 использовался ролик с двумя зубьями, а в моделях 1953–60 годов — каток с тремя зубьями, что обеспечивает более длительный срок службы. Мест износа несколько (зубья червяка и зубья ролика, верхняя и нижняя втулки червяка), но их можно отрегулировать. Втулки секторного вала и сальник сменные.

Регулировка предварительного натяга подшипника рулевого вала

Сядьте на место водителя и проверьте осевой люфт рулевого вала, потянув/надавив на рулевое колесо. Если есть осевой люфт, его необходимо отрегулировать, чтобы установить предварительный натяг подшипника. Мойте коробку передач и зону сошки. Поднимите переднюю часть автомобиля на опоры безопасности. Снимите левое переднее колесо и колесо. Отсоедините рулевую тягу (тягу) от сошки. Если шар на шатуне изношен и имеет овальную форму, замените шатун. Перемещайте шатун вверх/вниз и в стороны. Если здесь есть люфт и течет масло мимо сальника, то втулки нужно заменить. Если секторный вал изношен в этом месте, вам предстоит дорогостоящий ремонт. Если движение руки сошки не является чрезмерным, вы можете попробовать новое уплотнение. Для установки нового уплотнения необходимо снять шатунный рычаг. Проверьте затяжку гайки рычага манипулятора. На некоторых транспортных средствах он может достигать более 200 футо-фунтов. Плотно должно быть.

Задвиньте под автомобиль на ползунке и найдите четыре болта, которые удерживают торцевую крышку на месте. Найдите контейнер для сбора любого масла. Снимите болты и осторожно отделите прокладки с помощью канцелярского ножа. Вы обнаружите, что металлические прокладки легче отделить, чем бумажные. Удаляйте по одной прокладке за раз, разрезая верхний край прокладки, если роговой провод на месте. Снова затяните болты и проверьте осевой люфт, повернув рулевое колесо до упора вправо и влево. Повторяйте эту процедуру до тех пор, пока не исчезнет заметный люфт. Затяните болты. Если у вас есть пружинная шкала, проверьте предварительную нагрузку подшипника. Прикрепите шкалу к внешнему ободу рулевого колеса. Если тяговое усилие меньше 1,5 фунта, снимите прокладку и повторите проверку. Если тяговое усилие превышает 1½ фунта, добавляйте необходимые прокладки, пока не будет установлен предварительный натяг подшипника. Рулевое колесо должно плавно поворачиваться слева направо.

Настройка сетки секторного вала

Ослабьте регулировочный винт секторного вала в крышке. С рулевым колесом в среднем положении слегка затяните регулировочный винт. Не затягивайте слишком сильно. Проверьте величину свободного хода рулевого колеса, прежде чем шатун начнет двигаться. Движение рулевого колеса может составлять 1½ — 2 дюйма. Используйте пружинную шкалу на ободе рулевого колеса, и если тяговое усилие превышает 2½ фунта, слегка ослабьте регулировочный винт. Рулевое колесо должно свободно поворачиваться из одного крайнего положения в другое без заедания. Если вы удовлетворены движением рулевого колеса, затяните контргайку на регулировочном винте. Если колесо не вращается свободно, необходимо перестроить коробку передач. Перепроверьте с помощью весовой шкалы, Снова подсоедините шатун к рулевой тяге. заглушку регулятора вставьте до упора, а затем отвинтите туда, где можно установить шплинт Смажьте соединение Заполните редуктор подходящей смазкой (90W гипоидное трансмиссионное масло). Замените колесо и шину. Перепроверьте схождение. Дорожный тест.

Рулевое управление с рециркуляцией шариков и гаек

Компания Saginaw, подразделение General Motors, первой разработала эту конструкцию. Шариковая стойка несет нагрузку, и силы трения значительно снижаются. На поверхности червячного вала проточена канавка. Эта прецизионная канавка представляет собой внутреннюю половину дорожки шарикоподшипника внутри рейки шариковой гайки. Другая обработанная канавка служит внешней обоймой шарика. Комплект шарикоподшипников в направляющих трубках непрерывно вращается вокруг вала и шариковой гайки. Посадка шарикоподшипника точная. Когда рулевое колесо вращает червячный вал, рейка с шариковой гайкой плавно скользит вверх и вниз по валу. Зубья на шаровой рейке входят в зацепление с зубьями на внутреннем конце вала сектора. Хотя зубья сектора не вращаются, нагрузка от шариковой гайки равномерно распределяется по комплекту шарикоподшипников. Результатом является более плавное и легкое рулевое управление по сравнению с коробкой передач роликового типа. Конструкция Saginaw с рециркуляцией шариков и гаек на сегодняшний день является лучшей конструкцией для рулевых коробок типа шатун, и производители транспортных средств использовали эту конструкцию в 1990-х за долговечность и прочность конструкции.

Обратитесь к руководству по техническому обслуживанию, чтобы узнать, какой тип рулевого управления с шариковой гайкой используется в автомобиле. Обратите внимание, требует ли регулировка отсоединения рулевой тяги. Проверьте уровень смазки редуктора. Трансмиссионная смазка может вытечь. Очистите область вокруг пробки заливного отверстия перед ее снятием. Уровень трансмиссионной смазки должен быть у основания резьбы заглушки в корпусе. Залейте смазку для гипоидных передач 90W. Некоторые рулевые механизмы не имеют заливной пробки. Снимите нижний болт на крышке редуктора и заливайте через верхний болт, пока смазка не потечет из нижнего отверстия. Некоторые производители рекомендуют использовать смесь консистентной смазки и трансмиссионной смазки для автомобилей с большим пробегом.

Регулировка шестерни

Рулевое управление с рециркуляцией шариков требует двух регулировок. Обе они являются регулировкой осевого люфта, потому что зацепление рулевого механизма почти устраняется рециркуляционными шарикоподшипниками. Поднимите переднюю часть автомобиля на опоры безопасности. Рекомендуется отсоединить рулевую тягу от сошки, чтобы установить правильную регулировку. Не поворачивайте рулевое колесо до упора вправо и влево, так как это может привести к повреждению шарикоподшипников. Найдите рулевое колесо примерно на один оборот от крайнего левого или правого положения. Отверните контргайку на валу сошки и ослабьте регулятор на несколько оборотов против часовой стрелки, чтобы снять нагрузку с шестерен. Снимите кнопку звукового сигнала с рулевого колеса.

Сядьте на место водителя и нажмите/потяните рулевое колесо, чтобы проверить наличие осевого люфта в рулевом валу. При чрезмерном осевом люфте рулевой механизм может потребоваться снять для обслуживания. Измерьте предварительный натяг червячного подшипника с помощью динамометрического ключа. Подсоедините динамометрический ключ к гайке рулевого колеса. Когда рулевое колесо смещено от центра, определите усилие, необходимое для поворота рулевого вала на 1½ оборота в каждую сторону от центра. См. спецификации. Тяга должна составлять от 5 до 8 дюймов-фунтов. Если предварительная нагрузка подшипника не соответствует спецификации, отрегулируйте ее следующим образом. Ослабьте контргайку регулятора подшипника вала рулевого управления и затяните или отверните регулятор подшипника, чтобы привести предварительный натяг подшипника в указанные пределы. Затяните контргайку регулятора подшипника рулевого вала и еще раз проверьте предварительный натяг. Медленно поверните рулевое колесо до упора. Колесо должно свободно вращаться без заеданий и шероховатостей. При наличии шероховатости может потребоваться замена червячных подшипников. Если руль заедает, а рулевой вал не имеет гибкой муфты, ослабьте опору рулевой колонки. Выровняйте рулевой вал. Затяните опору рулевого вала.

Для регулировки осевого люфта вала сошки и регулировки нагрузки на зацепление поверните рулевое колесо в центральное положение. Это помещает червячную и секторную шестерни в центр их хода. Убедитесь, что болты крышки секторного вала затянуты. С помощью дюймово-фунтового динамометрического ключа поверните рулевое колесо вперед и назад через центральное положение. Нагрузка на сетку может составлять от 4 до 10 дюймов в зависимости от типа транспортного средства. Для регулировки ослабьте контргайку регулировочного винта секторного вала. Переместите регулировочный винт секторного вала, чтобы получить правильное показание. Затяните контргайку, удерживая регулировочный винт. Должен быть небольшой зазор между зубьями секторной шестерни и зубьями шариковой гайки в крайнем правом или левом положении поворота. НЕ пытайтесь отрегулировать его, потому что регулировка по центру станет слишком тугой. Некоторые производители предлагают использовать пружинную шкалу на ободе рулевого колеса вместо дюймово-фунтового динамометрического ключа на гайке рулевого колеса.

Реечный рулевой механизм

Реечный рулевой механизм появился в Америке на первых спортивных автомобилях, которые были импортированы из Англии в 1950-х годах. Шестерня, прикрепленная к рулевому валу, преобразует вращательное движение рулевого колеса в поперечное движение рейки. Это была простая конструкция, что означало, что ее было дешевле построить. Когда местные производители начали строить компактные эконобоксы с передним приводом, для рулевого управления стали выбирать реечную шестерню, потому что они были легче, что означало лучший расход бензина.

Базовая конструкция состоит из двух основных компонентов: ведущей шестерни со спиральной нарезкой, установленной на конце вала рулевого управления, и рулевой рейки (рейки) с зубчатой ​​центральной частью, которая входит в зацепление с ведущей шестерней. Эти две части заключены в стальную трубу. При повороте рулевого колеса ведущая шестерня вращается и перемещает зубчатый стержень из стороны в сторону. Штанга крепится к внутреннему и внешнему концам поперечной рулевой тяги шарового и гнездового типа. Внутренний шаровой шарнир соединен со стойкой, а концы внешней рулевой тяги соединены с рулевым рычагом на шпинделе, поэтому автомобиль движется вправо или влево при повороте рулевого колеса.

Большинству автомобилей требуется три-четыре оборота, прежде чем колесо переместится из крайнего левого положения в крайнее правое. В более легких автомобилях используется более низкое передаточное число, потому что им не требуется столько усилий для поворота, и в результате улучшается рулевое управление. Некоторые автомобили имеют переменное передаточное число, при котором профиль зубьев рейки и шестерни различается между центром и внешней частью шестерни. Это сочетает в себе быструю реакцию на начальном повороте и снижение усилия на рулевом колесе, когда руль приближается к полной блокировке.

Проверьте наружную утечку масла в пыльниках и сожмите пыльник, чтобы убедиться, что он заполнен маслом. Если пыльник заполнен маслом, уплотнения рейки негерметичны, а в рейке нет смазки. Недостаток смазки вызывает износ зубчатой ​​рейки и шестерни и может способствовать заносу рулевого управления. Замена уплотнений является хорошей идеей только в том случае, если рейка и шестерня находятся в хорошем состоянии. Уплотнения очень трудно найти, и цена может быть высокой. Лучше всего заменить стойку на восстановленную. Рулевые рейки заполнены маслом или смазкой на заводе, замена смазки не требуется. Обратитесь к руководству по обслуживанию, чтобы узнать, какая смазка используется. Уровень масла следует проверять при каждой замене масла.

Большинство реечных систем рулевого управления имеют регулировку предварительного натяга шестерни. Снимайте шайбы по одной. Выполняйте эту регулировку, повернув руль в одну сторону. Если вы сделаете это в положении прямо, рулевое управление может заклинить при повороте в любую сторону. Также имеется регулировочный винт направляющей рейки, который контролирует зазор между шестерней и рейкой. Этот винт регулируется при чрезмерном люфте рулевого управления. Ослабьте контргайку на регулировочном винте. Затем поверните винт направляющей стойки, пока он слегка не упрется в нижнюю часть. Отверните направляющий винт рейки примерно на 45 градусов или до тех пор, пока свободный ход рулевого управления не уменьшится. Затяните контргайку и проведите дорожное испытание на ослабление или тугое рулевое управление. Если рулевое колесо не центрируется после поворотов, рулевое управление отрегулировано слишком правильно. При необходимости отрегулируйте.

Эти три типа рулевого управления могут иметь гидроусилитель. Во многих новых автомобилях электроусилитель руля (EPS) заменил гидравлический усилитель руля. Сам рулевой механизм представляет собой ручную рейку с электродвигателем, закрепленным на рулевой колонке или рейке. Электронный модуль управления рулевым управлением определяет, какое усилие рулевого управления требуется. Гидравлический насос гидроусилителя руля может потреблять от 8 до 10 лошадиных сил под нагрузкой, а экономия топлива является одним из преимуществ, когда насос гидроусилителя руля и шланги снимаются.
