Наверняка, при работе со свечами зажигания у вас возникал вопрос, что же означают цифры в артикуле?

Например: Denso IK20TT, Bosch WR M 7 DPX, NGK BKR6E-11.

Эти цифры, показанные на примере трёх известных брендов, означают калильное число.

Эта величина указывает, в каком тепловом диапазоне должна работать свеча зажигания.

Не знаете какую свечу выбрать? Звоните и мы поможем! Телефон: 8 (499) 991-00-12

Тепловой диапазон – это способность передавать тепло от свечи на головку блока цилиндров для поддержания оптимальной температуры. Соприкасаясь с продуктами сгорания в процессе работы, свеча зажигания нагревается. Оптимальный диапазон температур находится в границах от 400 до 900 градусов.

Несоблюдение теплового диапазона вследствие некорректного подбора свечей зажигания может привести к следующим последствиям:

  • свеча работает при температурах ниже 400 градусов – накопление угольных отложений и остановка двигателя;
  • свеча работает при температурах выше 900 градусов на высоких скоростях – калильное зажигание и повреждение двигателя.

Расшифруем так называемые холодные и горячие свечи:

  • «горячие» – свеча отводит меньше тепла. Чем ниже калильное число, тем свеча «горячее»;
  • «холодные» – свеча способна отводить больше тепла. Чем выше калильное число, тем свеча «холоднее».

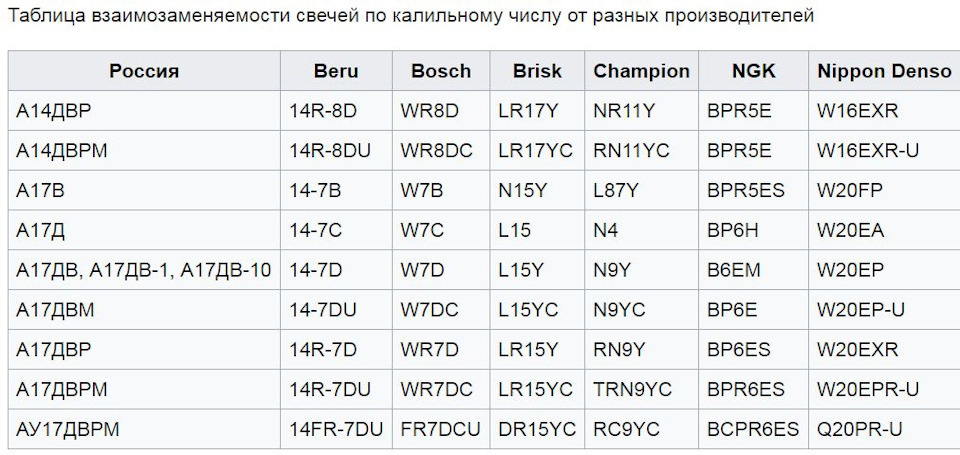

Калильное число у разных производителей

К сожалению, у основных производителей нет единой системы обозначения калильных чисел. Существует таблица сопоставления.

Бренд

Холодная

Горячая

ГОСТ РосСтандарт

23

20

17

14

11

Denso

22

20

16

x

Bosch

5

6

7

8

9

10

NGK

7

6

5

x

Beru

5

6

7

8

9

10

Champion

x

7

8

9

10

11

12

x

MotorCraft

x

22

32

42

82

x

Prestolite

x

22

32

42

82

x

AutoLite

3

4

5

x

BRISK

x

14

15

17

19

ISKRA

95

85

65

55

x

Подробная схема калильных чисел Denso

Свечи с калильным числом 9–14 используются в промышленных двигателях. В данном случае требуются «горячие» свечи зажигания: двигатель часто работает на постоянных оборотах чуть выше холостых, есть риск, что свеча не достигнет 450 градусов и теплового диапазона, требующегося для самоочищения. Поэтому температуру нужно повысить.

Калильное число свечей зажигания для обычных автомобилей – 16, 20, 22.

«Холодные» – свечи зажигания с калильным числом 24–31 – применяются в спортивных автомобилях, двигатели которых долгое время работают в режиме повышенных оборотов.

Магазин «Авто-Свеча» рекомендует вам следовать рекомендациям наших каталогов и подбирать свечи зажигания с оптимальным калильным числом.

Поиск свечей по артикулу

Подбор поавто

Выберите маркуAcuraAudiBMWCadillacChevroletChryslerCitroenDaewooDatsunFiatFordHondaHummerHyundaiInfinitiJaguarJeepKiaLADA (ВАЗ)Land RoverLexusMazdaMercedes-BenzMitsubishiNissanOpelPeugeotPorscheRenaultSaabSeatSkodaSsangYongSubaruSuzukiToyotaVolkswagenVolvoВыберите модельВыберите кузов

Помощь специалистов

Введите VIN-номер машины и контакты. Наши специалисты подберут свечи в течение 15-20 мин.

Vin номер не должен быть пустой

В VIN коде есть неверные символы

В VIN номере должно быть не 17 символов

Укажите своё имя!

Укажите свой телефон!

Укажите корректный E-mail!

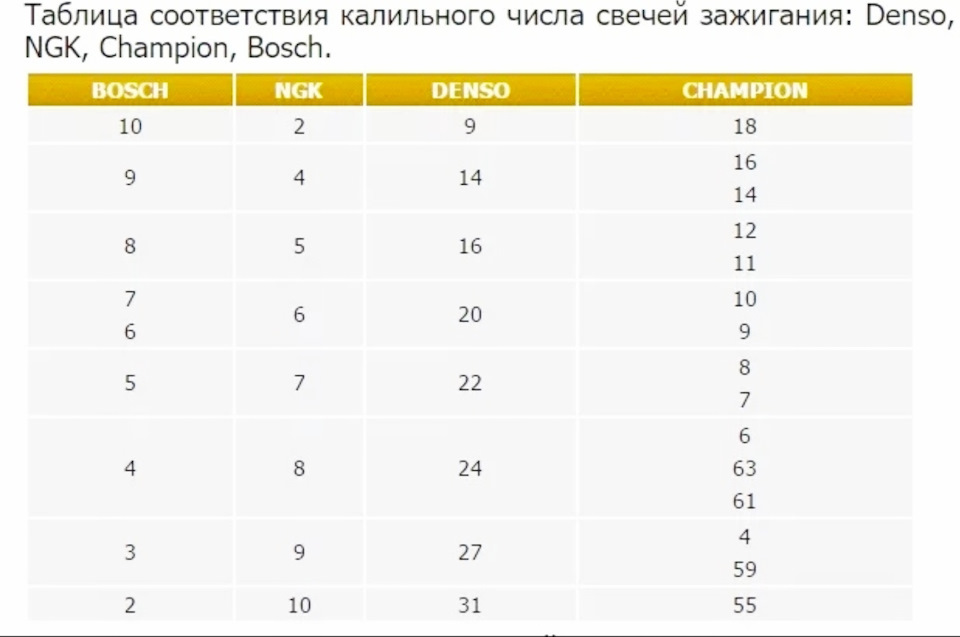

Калильное число и таблица соответствия калильных чисел свечей зажигания различных производителей

Основным параметром, определяющим применимость свечей зажигания — это калильное число (если не считать очевидного – типа установочной резьбы и размера шестигранника). Калильное число указывает на то, сможет ли конкретная свеча зажигания работать в моторе, вылет центрального электрода или зазор между электродами влияют на совместимость гораздо меньше.

Причины калильного зажигания

Каждый цикл работы свеча зажигания испытывает сильный нагрев – от момента воспламенения смеси до начала такта впуска, когда ее электроды охлаждаются свежей топливовоздушной смесью. При этом тепло отводится только одним путем – от электродов к юбке и головке цилиндра, так как рассеяние тепла от выступающего наружу изолятора сравнительно невелико, а в герметично закрытых колодцах современных моторов с индивидуальными катушками зажигания и вовсе мизерно.

Свеча остается работоспособной в определенном диапазоне температур. Холодные электроды покрываются нагаром – если на чистом газовом топливе нагарообразование минимально, то на бензиновых моторах, особенно карбюраторных, свечу обязательно нужно нагреть до такой температуры, когда свободный кислород на тактах впуска и сжатия успеет окислить накопившийся нагар.

В то же время и перегрев не менее вреден – ускоряется эрозия контактов, из-за неравного коэффициента расширения керамики и металла увеличивается риск растрескивания изолятора, в самом тяжелом случае электроды разогреваются настолько, что соприкасающаяся с ними топливная смесь воспламеняется самопроизвольно, раньше времени – так происходит калильное зажигание.

Таким образом и работали примитивные двигатели внутреннего сгорания до изобретения искровой свечи. Многие читатели, еще заставшие советские мопеды и мотоциклы, наверняка сталкивались с тем, что перегретый мотор с завернутой по принципу «какая попалось» свеча работал даже при выключенном зажигании. Для двигателя такая работа не лучше детонации (зачастую калильное зажигание её и провоцирует) – фронт пламени доходит до поршня до достижения им верхней мёртвой точки (ВМТ), и мотору приходится преодолевать значительное давление газов.

Соответственно, исходя из максимальной температуры, которая может быть достигнута электродами свечи в конкретном моторе, и определяется ее калильное число свечи – показатель скорости теплоотдачи от электродов.

Видео: Калильное число свечей зажигания

Принципы маркировки

Наиболее наглядным, пожалуй, является всем знакомый советский метод маркировки калильного числа – испытываемая свеча устанавливалась в аппарате, имитирующем работу одноцилиндрового двигателя, и отмечалось максимальное давление в конце такта сжатия, при котором свеча перегревалась до калильного зажигания. Это число и заносилось в маркировку. К примеру, свеча А17ДВРМ перегреется и даст калильное зажигание при индикаторном давлении 17 кгс/см2. Чем лучше теплоотвод от электродов, то есть чем свеча «холоднее», тем выше число в маркировке.

Почему именно давление? Дело в том, что в бензиновом ДВС используется количественное регулирование рабочей точки – на малых оборотах дроссель ограничивает поступление воздуха, давление в конце такта сжатия падает. Открывая дроссель под максимальной нагрузкой, мы одновременно подаем максимальное количество смеси в цилиндр – и давление, и тепловая нагрузка от ее сгорания становятся пиковыми.

Производители свечей используют менее наглядные обозначения, причем как прямые (холоднее свеча – больше число), так и обратные (холоднее свеча – меньше число). Например, для отечественных свечей с маркировками 14 и 17 у Bosch аналоги имеют маркировки 8 и 7 соответственно (обратная маркировка), у NGK – 5 и 6 (прямая). Поэтому при поиске заменителей надежнее пользоваться каталогами применимости, предлагаемыми конкретным производителем свечей.

Видео: Свечи зажигания — температурные режимы — «холодные» и «горячие» свечи.

Нюансы применимости

Итак, тепловая нагрузка в любом реально эксплуатируемом (а не работающем на стенде на одном режиме) автомобильном моторе различается в разы – когда ваш автомобиль тарахтит на холостых в пробке или едет на высшей передаче на трассе, свеча нагревается по-разному.

При использовании качественного топлива и точном его дозировании системой впрыска можно смело использовать свечи, рекомендованные производителем – они не будут обрастать нагаром на холостых и не перегреются на максимальной нагрузке, тем более что калильное число всегда берется с определенным запасом (вы когда-нибудь видели на обычном ВАЗовском моторе индикаторное давление в 17 бар?).

Проблемы начинаются при игре с качеством смеси: чем она беднее, тем выше ее температура горения. На советских мотоциклах в деревнях использовали свечи А11 от тракторных пускачей вместо положенных А14-А17, и они работали гораздо лучше: более «горячие» свечи эффективно очищались от нагара, вызванного богатой смесью от настроенных на глаз карбюраторов, а вот положенные по паспорту работали с перебоями. Сейчас же мы имеем обратную практику – переходя на бедные смеси из-за требований экологов, автопроизводители увеличивают тепловую нагрузку на свечи. Обратимся, например, к каталогу NGK и найдем там два автомобиля с одним и тем же двигателем, но выпускавшиеся во время действия разных эконорм:

  • Renault Laguna ph.2, мотор K4M 720 (81 л.с.), 1998-2000 – BKR5EK
  • Renault Laguna 2, тот же мотор, старше 2001 года – уже BKR6EZ

Как видно, на том же двигателе приходится применять уже более «холодные» свечи, к тому же от двух боковых электродов отказались в пользу одного (снизились темпы нагарообразования, для достижения ресурса между ТО стало достаточно одноэлектродных свечей).

Если же мотор форсируется, то однозначно приходится применять более «горячие» свечи, причем это касается любого метода форсировки: увеличивая объем или давление наддува, мы увеличиваем тепловую нагрузку за единичный цикл сгорания смеси, повышая обороты – уменьшаем время, за которое свеча успевает отдать тепло. Причем в последнем случае уменьшается и время воздействия горящей смеси на свечу, поэтому требования к увеличению калильного числа свечи зажигания менее строги: на моторах с красной зоной в пятизначное число могут применяться и свечи с не самым экстремальным калильным числом.

Для моторов же с воздушным охлаждением калильное число свечи меняется даже в зависимости от сезона – летом средние температуры головки цилиндра выше, следовательно, она хуже охлаждает корпус свечи, и потребуется более «холодная» свеча, чтобы быстрее отдавать тепло от электродов. К счастью, на автомобилях это уже давно не актуально.

Свечи зажигания против свечей накаливания

Это хороший вопрос. Начнем с главного сходства. Всем двигателям внутреннего сгорания нужны три вещи: топливо, воздух и тепло или источник воспламенения. И свечи зажигания, и свечи накаливания являются источником воспламенения в двигателе внутреннего сгорания. Итак, в чем разница? Короткий ответ — это тип двигателя, в котором они установлены. Свечи зажигания можно найти только в бензиновых двигателях, а свечи накаливания — в дизельных.

Но почему у двух типов двигателей разный процесс запуска? Что на самом деле делают свечи зажигания и свечи накаливания? И как они выполняют свою роль, помогая запустить двигатель? Продолжайте читать, чтобы узнать.

Свечи зажигания

Что такое свеча зажигания?

Свеча зажигания является неотъемлемой частью системы зажигания, так как без нее ваш бензиновый автомобиль не заведется. По сути, это электрический компонент, который можно найти в головке блока цилиндров вашего двигателя, где он получает заряд высокого напряжения от подключенной катушки зажигания. Заряд проходит через свечу зажигания к электродам, где он пересекает зазор в виде электрической искры, вызывая возгорание.

Как выглядит свеча зажигания?

Свечи зажигания имеют центральный проводник, окруженный изолятором и закрытый оболочкой. Изолятор обычно делается из керамики и важен для обеспечения искры только на кончике электрода. Поскольку свеча зажигания расположена в стенке камеры сгорания, она должна идеально подходить по размеру, чтобы камера сгорания оставалась герметичной от высоких давлений и температур в течение длительного периода времени и длительного использования. Свечи зажигания бывают разных типов (медные, платиновые или иридиевые), размеров (резьба или гайка), типа уплотнения (коническая или раздавливающая шайба) и искрового промежутка.

Как работает свеча зажигания?

Свеча зажигания работает постоянно, обеспечивая работу двигателя. В бензиновом автомобиле топливо смешивается с всасываемым воздухом в корпусе дроссельной заслонки перед впрыском в камеру сгорания. Свеча зажигания получает заряд высокого напряжения от катушки зажигания, вызывая искру и воспламенение топливно-воздушной смеси. Этот процесс повторяется тысячи раз в минуту.

Свечи накаливания


Что такое свечи накаливания?

Запуск прогретого дизельного двигателя возможен без использования свечи накаливания или в теплом климате благодаря относительно высокой температуре всасываемого воздуха и относительно низкой температуре воспламенения дизеля. Однако этого недостаточно для обеспечения правильного воспламенения впрыскиваемого топлива при всех температурах, что приводит к увеличению выбросов выхлопных газов. Свеча накаливания решает эту проблему. Это электронагревательное устройство, расположенное в каждом цилиндре дизеля, обеспечивающее надежный запуск в любых погодных условиях.

Как выглядит свеча накаливания?

Свеча накаливания представляет собой длинный тонкий кусок металла с нагревательным элементом на конце. Нагревательный элемент изготовлен из материалов, устойчивых к окислению и высоким температурам.

Как работает свеча накаливания?

В отличие от свечи зажигания, которая работает непрерывно во время движения, свеча накаливания нужна только в процессе зажигания. Свеча накаливания работает, электризуя нагревательный элемент, поэтому он нагревается и излучает видимый свет (отсюда и название). Всасываемый воздух сжимается до того, как распылитель топливной форсунки направляет топливо на горячий кончик свечи накаливания во время впрыска топлива. Впрыскиваемое топливо смешивается со сжатым воздухом, испаряется и начинает сгорание почти одновременно, даже при холодном двигателе.

Свечи зажигания и накаливания Champion

Если у вас возникли проблемы с вашей текущей свечой зажигания или свечами накаливания, будьте чемпионом и обратитесь к специалистам по поиску и устранению неисправностей Champion. Полный советов и советов о том, как определить и решить возможные проблемы, а также о влиянии этих проблем на ваш двигатель.

просмотр трассировщиков неисправностей



Содержимое этой статьи предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Объяснение автомобильных деталей: свечи накаливания

Как ни посмотри, автомобильные технологии за последние десятилетия шагнули далеко вперед. И в то время как некоторые из этих достижений сразу заметны и оценены, такие как электрические стеклоподъемники и более плавная подвеска, другие, такие как свечи накаливания, спрятаны под капотом и о них забывают, если что-то не пойдет не так. Этого не должно быть. Технология свечей накаливания значительно усовершенствована: например, BERU значительно сократила время, необходимое для запуска дизельного автомобиля, особенно холодным утром.

Итак, давайте оценим скрытое и взглянем на свечи накаливания BERU – что это такое, какие типы доступны и чем они отличаются от конкурентов.

Что такое свеча накаливания?


Для начала нам нужно вернуться к основам: что такое свеча накаливания? И что делает свеча накаливания?

Свеча накаливания — это нагревательный элемент, который нагревает поступающее топливо и воздух для обеспечения эффективного сгорания топлива в дизельном двигателе. Сгорание топлива запускает ваш двигатель, так что вы можете двигаться. Каждый цилиндр вашего двигателя имеет одну свечу накаливания либо в предкамере (предкамерные двигатели), либо в камере сгорания (двигатели с непосредственным впрыском).

Предложение свечей накаливания BERU:

  1. Трехфазная технология — свечи накаливания BERU используют трехфазную технологию для обеспечения оптимальной работы.

    • Фаза 1: предварительный прогрев при включении зажигания. Свечи накаливания BERU быстро нагреваются до 1300°C (для керамических свечей накаливания) и могут поддерживать эту температуру независимо от внешних условий.
    • Этап 2: Нагрев при запуске для обеспечения оптимального сгорания топлива.
    • Фаза 3: Догрев. Свечи накаливания BERU продолжают нагреваться в течение примерно 3 минут после запуска двигателя. Это увеличенное время работы свечей накаливания помогает завершить процесс сгорания и снизить уровень шума при нагреве камер сгорания.
  2. Надежный запуск после запуска — свечи накаливания Beru производятся компанией BorgWarner, которая также производит свечи накаливания, соответствующие стандартам производителей оригинального оборудования (OE), поэтому вы можете быть уверены в высококачественных деталях, на которые можно положиться. Крышка свечей накаливания Beru 95% рынка свечей накаливания для дизельных автомобилей в Европе.
Системы свечей накаливания

Процесс запуска двигателя сильно влияет на параметры выхлопных газов автомобиля. Вместе свечи накаливания и связанные с ними компоненты (модули управления свечами накаливания, реле свечей накаливания и датчики сгорания свечей накаливания) играют важную роль в снижении выбросов, способствуя защите окружающей среды.

Типы свечей накаливания

BERU предлагает ряд инновационных свечей накаливания, каждая из которых имеет свои особенности для различных областей применения.

Свечи накаливания с датчиком давления (PSG)

Датчик и электроника в контакте PSG оптимизируют работу свечи накаливания, значительно снижая выбросы твердых частиц, чтобы соответствовать и превышать текущие предельные значения выхлопных газов. Инновационный PSG измеряет давление в камере сгорания с помощью встроенного датчика и передает результаты электронной системе управления двигателем, чтобы определить необходимый режим нагрева свечи накаливания. Особенности PSG включают в себя:

  • Принцип датчика: пьезорезистивный;
  • Гибкий нагревательный стержень для передачи давления;
  • Прочный уплотнительный элемент между корпусом и нагревательным стержнем;
  • Миниатюрная электроника, встроенная в верхнюю часть свечи накаливания;
  • Откалиброванная и адаптированная программа;
  • Встроенная концентрическая автомобильная заглушка;
  • Рабочая температура: от -40° до 140°C (макс. 150°C)
  • Диапазон давления: 0–200 бар (макс. 210 бар)

Керамические свечи накаливания (CGP)

В сверхтемпературных свечах накаливания CGP используются инновации и знания BERU, чтобы быть первыми на рынке для важных марок автомобилей. CGP BERU обеспечивает максимальную температуру 1300°C менее чем за 3 секунды для большей стабильности, оптимальной производительности и снижения расхода топлива.

Свечи накаливания из высокотехнологичной стали

Свечи накаливания из высокотехнологичной стали Beru — это идеальное быстродействующее, долговечное и экологичное решение для двух- и трехфазных технологий накаливания. Основные отличия:

  • Трехфазная технология (типы GE и GN) — эти свечи накаливания используют три фазы нагрева (предварительный нагрев при зажигании, нагрев при запуске и последующий нагрев в течение примерно 3 минут после запуска), чтобы обеспечить более эффективное сжигание дизельного топлива. и тише, поэтому помутнение выхлопных газов снижается на 40 % при холодном пуске. Они обеспечивают надежный запуск раз за разом, даже при температуре наружного воздуха -30°C.
  • Двухфазная технология (тип GV) — эти свечи накаливания соответствуют требованиям к производительности предварительного нагрева и нагрева старых дизельных двигателей. Они обеспечивают надежный холодный пуск и короткое время предварительного нагрева 5-7 секунд.

Свечи накаливания для коммерческого транспорта

Компания BERU также предлагает ряд свечей накаливания, разработанных специально для фургонов, грузовиков и другого промышленного оборудования. Сюда входят:

  • Система запуска Flame (тип GF) обеспечивает надежный, удобный и экологичный запуск холодного двигателя даже при низких температурах. Доступная в двух версиях (12 В и 24 В), система запуска пламени имеет короткое время предварительного нагрева и длительное время после пламени.
  • Свечи накаливания для дополнительных отопителей (тип GH) для дополнительного тепла и комфорта, даже когда на улице мороз. Различные версии отвечают потребностям автономных отопителей как в бензиновых, так и в дизельных автомобилях.
  • Свечи накаливания с проволочными нитями в качестве нагревательного элемента (тип GD) для старых дизельных автомобилей, включая тракторы, эвакуаторы и строительные машины. Эти прочные свечи накаливания используют проволочную нить в качестве нагревательного элемента и устойчивы к сильным вибрациям.

BERU и конкуренты

Что для вас важно при поиске свечей накаливания?

  • Качество, на которое можно положиться после тысяч холодных пусков.
  • Более чистые выбросы благодаря оптимальному прогреву и эксплуатации.
  • Длительный срок службы обеспечивает неизменно высокую производительность независимо от погодных условий.

С BERU не нужно идти на компромиссы. Наш ассортимент свечей накаливания — это качественное решение, на которое вы можете положиться день за днем, независимо от погоды.

Чтобы показать только один пример, как вы можете видеть на рентгеновском снимке, нити накаливания в свечах накаливания BERU сварены, а не переплетены. Это повышает постоянство их производительности и снижает деформацию в течение жизненного цикла. Результаты говорят сами за себя – достаточно взглянуть на последние рентгеновские снимки.

Нити накаливания BERU сварены, а не сплетены, поэтому свечи накаливания работают более стабильно.

Минимальная деформация в течение срока службы благодаря выбору высококачественных материалов.

Спираль резьбы не ломается и легко проходит испытание на жизненный цикл.

* испытания проведены компанией Federal-Mogul Motorparts/BorgWarner

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧ НАКАЛИВАНИЯ BERU
  • Точные размеры (стандарт ISO) для оптимального сгорания
  • Экологичный быстрый запуск за 2-5 секунд (или даже быстрее в сочетании с системой мгновенного запуска ISS)
  • До 40 % меньше выбросов углеродных частиц в фазе прогрева для свечей накаливания с последующим подогревом
  • Надежный пуск до -30°C
  • Устойчив к вибрации и защищен от короткого замыкания благодаря керамической оболочке нитей накала
  • Испытано и используется в дизельных двигателях всех основных марок автомобилей
  • Разработан в сотрудничестве с OEM-производителями
ПРЕИМУЩЕСТВА СВЕЧ НАКАЛИВАНИЯ BERU
  • Обещанная надежность на протяжении всего срока службы свечи накаливания
  • Время прогрева до 100 % быстрее
  • Точная работа независимо от наружной температуры
  • Максимальная температура всегда в пределах допусков, что увеличивает срок службы
  • Значительно меньше деформации, крошения и коррозии благодаря использованию качественных материалов
  • Уменьшение детонации при холодном пуске, увеличение срока службы двигателя
  • Устойчивый пуск двигателя, щадящий двигатель
Ваш автомобиль достоин BERU

Ваши свечи накаливания усердно работают при экстремальных температурах, чтобы запустить двигатель, независимо от погоды, поэтому ваш автомобиль заслуживает самого лучшего.
