Как проверить лямбда зонд тестером – подробная инструкция!

Главная > Инструкция как проверить лямбда зонд тестером

Это устройство является соединяет топливную и выхлопную системы в автомобиле. От его работы зависит образование воздушно-топливной смеси в требуемых для корректной работы силового агрегата пропорциях. При выходе из строя этого электронного прибора начинаются сбои в моторном и выхлопном узлах авто, возникают проблемы, требующие оперативного решения.

В нашей статье расскажем, чем и как проверить лямбда зонд тестером, рассмотрим признаки и причины выхода из строя кислородного датчика.

Описание

Для начала – немного истории о появлении данного устройства в автомобиле. Конец прошлого столетия ознаменовался началом борьбы за экологию. Производители автомобилей по требованию организаций, следящих за чистотой окружающей среды оснащать свои машины системами контроля вывода количества вредных газов в окружающую систему. Так в автомобиле появился каталитический нейтрализатор.

Однако без помощников, которые бы следили за качеством воздушно-топливной смеси, работа по нейтрализации излишков токсичных продуктов отработки была бы невозможна. Так в семидесятых годах прошлого столетия появился датчик концентрации кислорода в смеси лямбда зонд. Им оснащались автомобили шведской компании Volvo.

В настоящее время эти миниатюрные электронные приборы устанавливаются в подавляющем большинстве моделей современных авто.

Они чётко контролируют остатки кислорода, что позволяет электронному блоку управления правильно составить пропорции в горючей смеси. Нарушения в работе датчика ломают стройную систему передачи информации в цепочке контроля за выхлопами. Поэтому вопрос проверки лямбда зонд считается актуальным.

Принцип работы

Как мы уже указывали, лямбда связывает работу топливной системы и выхлопного узла. Датчик считывает информацию об остатках кислорода и посылает её в виде импульсных сообщений в электронный блок управления. С ЭБУ на датчик подаётся напряжение величиной 0,45 В. Именно это значение является правильным.

Принцип работы

Полученная информация даёт возможность электронному блоку управления сделать необходимые поправки в образовании воздушно-топливной смеси. Это происходит в прямой зависимости от задействованного в данный момент режима работы автомобильного мотора.

Двигатель может работать:

  • В режиме холостого хода.
  • Находясь под значительной нагрузкой.
  • В обычном рабочем состоянии и др.



Поправки производятся с помощью изменения времени открытия форсунок топливной системы.

В идеале горючая смесь должна сгореть полностью, и она в таком случае называется стехиометрической. Её коэффициент равен 1. Для её получения должно поступать на одну часть горючего 14,7 частей воздуха.

Если смесь по какой-либо причине является обеднённой, её коэффициент поднимается выше единицы. В случае, когда в ней присутствует меньшее количество бензина или ДТ, она считается обогащённой, коэффициент понижается до меньшего, чем 1, значения.

В том случае, если показания лямбда зонда неверны, датчик работает неправильно, в продукте отработки возрастает количество токсичных элементов. Катализатор, куда поступают выхлопы, не способен нейтрализовать их, он постепенно выходит из строя. Соответственно, при неисправности узла возрастает количество вредных веществ, выброшенных в атмосферу, нарушается экология. И здесь у многих возникает вопрос, как проверить датчик кислорода, лямбда зонд.

Также важно помнить, что неправильно составленные пропорции смеси негативно влияют и на работу самого мотора: выходят из строя его компоненты.

Конструкция

Автомобильная промышленность производит сейчас два вида кислородных датчиков. Один выполнен из диоксида циркония, другой – диоксида титана. Последний из-за худших технических характеристик, меньшей производительности стал менее востребован. В основном сейчас в машинах устанавливают датчики из циркония.

Взаимозаменяемость и различия датчиков из титана и циркония

Они различаются по принципу работы. Лямбда зонд из титана при наличии остатков кислорода меняет сопротивление. Её оппонент из циркония в этом случае вырабатывает электродвижущую силу.

Распиновка в циркониевых кислородных датчиках – стандартная. В разъёме на подогрев идут два провода, сигнал подводится на один пин. Сигнальный провод генерирует напряжение, зависящее от остатков кислорода. Это можно увидеть по величине напряжения, изменяющемуся от 0,1 до 0,9 В. Также один пин выходит на массу устройства.

В разъёмах титановых датчиков распиновка схожая. Провод на выходе обоих типов лямбда зонда напряжением 0, 45 В поступает в блок управления, где его сверяют с эталонным значением. Поэтому оба типа устройства, титановая и циркониевая лямбда могут менять друг друга при условии, что это трёхпроводной датчик.

Перейдём к описанию составляющих конструкции лямбда зонда.

Она состоит из:

  • Керамической основы, покрытой сеткой из платины.
  • Элемента нагрева с контактом.
  • Контактной пластины.
  • Изолирующей втулки
  • Проволочного вывода.
  • Колпачка защиты, оснащённого отверстиями для вывода выхлопов.
  • Корпуса.



Датчик размещается между трубой выхлопной системы, по которой выходят отработанные газ и наружным воздухом, взаимодействующим с контактной пластиной устройства.

Температурный режим, в котором функционирует лямбда, находится в диапазоне: 300°C (начало работы) – 600°C (рабочая температура) – 1000°C (максимальное значение).

К нагревательному элементу, установленному в корпусе датчика, подходят два провода белого (в японских машинах – чёрного) цвета. В автомобилях, в которых отсутствует элемент нагрева, датчик устанавливается в непосредственной близости от коллектора.

Виды конструкции

Существуют различные типы датчиков концентрации кислорода в топливной смеси:

  • Широкополосные.
  • С нагревательным элементом.
  • Без элемента нагрева.
Виды конструкции

Количество проводов, подключённых к разъёму, лямбда зонда и обеспечивающих работу прибора, может меняться от одного или двух до шести. Именно этот показатель важен при проверке кислородного датчика. О методах проверки мультиметром лямбда зонда мы расскажем дальше в нашей статье. Вначале рассмотрим симптомы выхода из строя этого электронного устройства.

Признаки неисправности

Как правило, лямбда выходит из строя не сразу, а постепенно. В том случае, если в бортовой сети случился скачок напряжения, в электросхеме подключения лямбда зонда произошло короткое замыкание или другие форс-мажорные обстоятельства, датчик O2 сразу прекратит работу.

Автовладелец может самостоятельно определить неисправность устройства по следующим симптомам:

  • Обороты мотора начинают «гулять», падают.
  • Двигатель медленно реагирует на нажатие педали акселератора.
  • Мощность силовой установки снижается.
  • Возрастает потребление горючего.
  • Слышно потрескивание после остановки автомобиля.
  • «Движок» перегревается.
  • На приборной панели появляется индикация «Check Engine».
  • Из выхлопной трубы вылетают отработанные газы с резким запахом или изменившимся цветом.



Подобные признаки должны сигнализировать хозяину машины, что требуется выполнить диагностику датчика кислорода. Заметим, что названные симптомы могут появиться и в результате поломки других деталей моторного отсека. Однако, как отмечают мастера технических центров по ремонту автомобилей, чаще всего такие признаки появляются в результате выхода из строя лямбда зонда.

Причины

Владельцу автомобиля не рекомендуется при обнаружении признаков неисправности кислородного датчика продолжать эксплуатировать машину. Это в конечном счёте негативным образом скажется на работе силового агрегата. Последствия этого факта – поломка мотора или его составляющих, значительные расходы на ремонт. Также на некоторых моделях современных авто подобная неисправность лямбда зонда может перевести машину в состояние аварийной блокировки. Это ограничит скорость передвижения, на панели приборов будет высвечиваться ошибка в работе системы. Владельцу автомобиля поневоле придётся заняться ремонтом.

Рассмотрим причины отказа в работе данного устройства:

  • Окончание рабочего ресурса. Срок службы датчиков без подогрева – около 70 тыс. км, с подогревом – около 100 тыс. км, планарных – 150 тыс. км.
  • Некорректный подогрев, выход из строя системы обогрева датчика. Из-за этого он будет отправлять в блок управления неверную информацию об остатках кислорода после сгорания.
  • Понижение чувствительности наконечника лямбда, сбои в системе накала также приводят к передаче неправильных данных.
  • Использование некачественного горючего. Вредные включения, находящиеся в топливе, свинец, железо и т. д. загрязняют электроды из платины, что приводит к повреждению прибора.
  • Корпус регулятора перегревается, что приводит к сбою в работе устройства. Такое случается из-за неверно выставленного угла зажигания.
  • Многократный запуск без пауз силовой установки негативно влияет на работу датчика.
  • Естественный износ маслосъёмных колец способствует просачиванию в выхлопную систему моторного масла. Данный фактор становится причиной выхода из строя устройства.
  • Обрыв проводов, поступающих к разъёму, некачественный контакт делает неработоспособным устройство.
  • В цилиндрах мотора занижена компрессия, что приводит к неравномерному сгоранию воздушно-топливной смеси.
  • Механическая деформация от удара разрушает гальваническую составляющую устройства.
  • Применение силиконовых герметиков во время монтажа лямбда зонда негативно влияет на его работу.
  • Засорение (закоксованность) форсунок силового агрегата. Это приводит к переизбытку топлива в смеси, созданию большого количества угарного газа, образованию сажи на поверхности лямбда.

Чтобы избежать выхода из строя этой детали, автовладелец должен периодически выполнять профилактическую проверку датчика кислорода мультиметром, или попросту прозвонить лямбда зонд.

Как проверить лямбда зонд на работоспособность

Проверить лямбда зонд можно в сервисном автомобильном центре или при наличии навыков автоэлектрика, контрольно-измерительного прибора своими силами. Особой сложности в проверке кислородного датчика нет.

Существуют различные способы исследований:

  • Осмотр состояния устройства.
  • Проверка при помощи контрольно-измерительной аппаратуры.



К последней относятся:

  • Вольтметр – аналоговый или цифровой.
  • Мультиметр (тестер).
  • Осциллограф (мотор-тестер).



Нужно помнить, что у всех взятых для проверок датчика кислорода измерительных приборов входное сопротивление должно быть больше 1 Мегаом.

Осмотр

Лямбда находится на трубе вывода отработанных газов в непосредственной близости от выпускного коллектора. В зависимости от конструктивного исполнения автомобиль может быть укомплектован одним или двумя устройствами. В последнем случае первый датчик установлен перед каталитическим нейтрализатором, второй – после него, он подключается к контроллеру.

Рассмотрим алгоритм такой проверки:

  • Осматриваются провода на наличие обрыва или повреждения.
  • Проверяется прочность соединения разъёма с колодкой.
  • Исследуется корпус детали на наличие пятен.



Расскажем подробнее о возможных пятнах и о чём они сигнализируют.

Серые, белые наслоения — говорят о применении присадок для горючего или моторного масла. Они загрязняют контактную пластину, что мешает нормальной работе устройства. Устранить проблему поможет замена датчика.

Сажевые пятна. Они засоряют лямбда зонд, замедляют реакцию на изменения в горючей смеси. Причина появления таких пятен – выход из строя нагревательного элемента или образование обогащённой воздушно-топливной смеси. Для решения проблемы следует заменить деталь.

Блестящие наслоения — указывают на наличие свинца в горючем. Он негативно воздействует на платиновые компоненты датчика и каталитического нейтрализатора. Вместо это лямбда придётся установить новую деталь, а также подумать о качестве горючего, замене заправочной станции.

Обнаружив механические повреждения на корпусе устройства, следует выполнить его смену.

Рассмотрим, как исследовать O2 датчик контрольной аппаратурой.

Проверка вольтметром

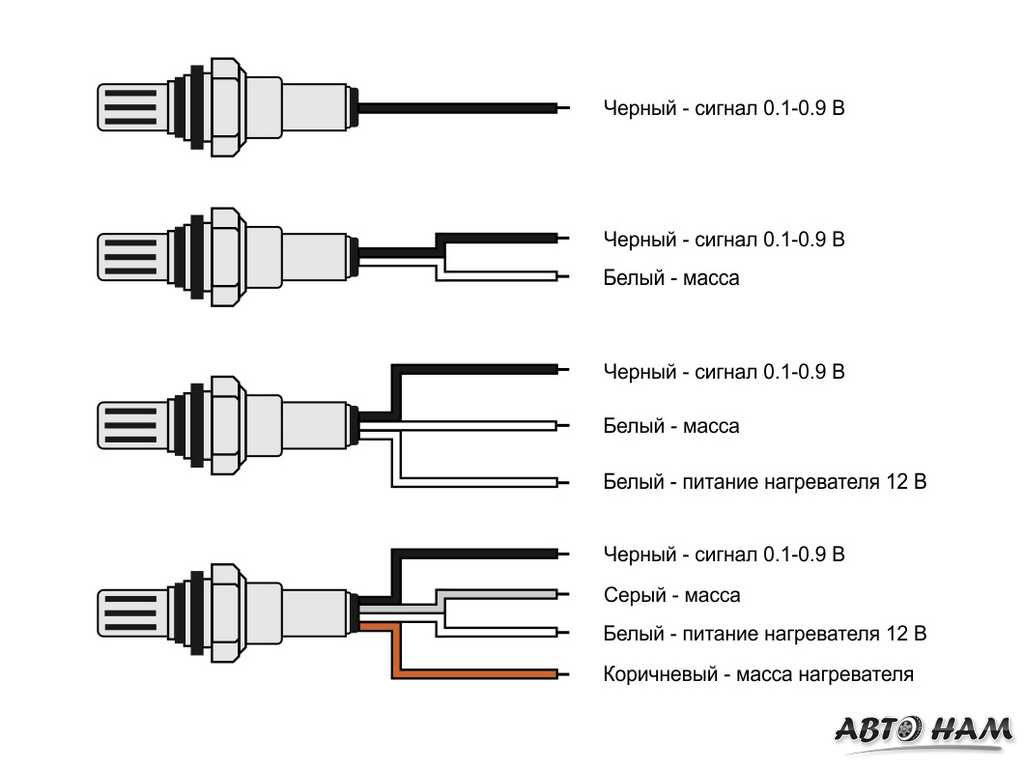

К этому устройство может подключаться от 1 до 6 проводов. Количество зависит от компании-производителя.

Как проверить кислородный датчик на работоспособность с 1,2 проводами. Эти типы приборов работают по одному принципу. Различие: единственный провод чёрного цвета является сигнальным, массой служит корпус, в случае с двумя проводами – чёрный остаётся сигнальным, а серый (иногда белый) – это масса.

Замер выполняется следующим образом:

  • Сдвигается изоляционная защита на разъёме от датчика для определения маркировочного цвета проводки. Однако нужно помнить, что проводка, идущая от ЭБУ, может иметь другие цвета.
  • Штекер от «плюсового» вывода прибора нужно вставить в разъём чёрного провода.
  • «Минусовой» провод подсоединяется или к корпусу датчика (в случае с одним проводом), или вставляется в разъём серого провода (модификация с двумя проводами).
  • Переключатель вольтметра устанавливается на позиции «20 В».
  • Поворачивается ключ зажигания, мотор автомобиля заводить не нужно.



Если прибор показывает значение 0,45 В, датчик кислорода в порядке – это рабочее напряжение. Меньшее значение или отсутствие показаний укажут на неисправность устройства. В этом случае следует проверить работу электронного блока управления.

Проверка активного элемента датчика осуществляется при такой же установке штекеров проводов вольтметра и установке позиции на тестере. Нужно запустить двигатель, дать машине прогреться 15 – 17 минут. На экране цифры должны варьироваться в диапазоне 0,1 – 0,9 В за одну секунду. Датчик контроля кислорода не работает, если они не меняются.

Проверка лямбда зонд стремя, четырьмя проводами. Эти приборы комплектуются подогревателями. К этому элементу подходят белого цвета провода – один «плюс», другой – «минус». Питание к нему подаётся от главного реле – 12 В, массой является ЭБУ.

Концы проводов вольтметра подключаются к белым по цвету проводам, полярность значения не имеет. После этого нужно включить зажигание, на табло должны появиться цифры 12 В. Опорное напряжение проверяется также как в датчиках с 1 и ли 2 проводами.

Дальше идёт проверка самой детали без блока управления.

Она выполняется так:

  • Отсоединяется колодка с проводами, идущими от ЭБУ к датчику.
  • Штекера измерительного тестера подключаются к проводам, идущим от датчика.
  • Вольтметр устанавливается в позиции «Омы».
  • Появление на дисплее цифры 1 означает, лямбда находится в нерабочем состоянии, есть обрыв нагревателя. Минимальное показание показывает рабочее состояние датчика.



После этого проверяем работоспособность ЭБУ и главного реле без лямбды.

Для этого нужно:

  • Отсоединить колодку от разъёма.
  • Установить переключатель в позиции 20 В.
  • В разъём ЭБУ вставляется «плюс» мультиметра.
  • «Минус» присоединяем к минусовой клемме аккумуляторной батареи.
  • Поворачиваем ключ в замке зажигания не включая агрегат.

Если на экране появилась величина 12 В, то главное реле в порядке. Нулевой показатель указывает на неисправность реле, хотя возможен вариант, что перепутаны провода от прибора измерения. В таком случае нужно переставить штекера от прибора. Если 0 продолжает светиться – реле неисправно.

Схожую процедуру выполняем по проверке блока управления. Отсутствие 12 В на табло вольтметра говорит о выходе из строя ЭБУ.

Проверка с помощью осциллографа

Расскажем, как проверить кислородный датчик осциллографом. Этот вид исследования позволяет получить полную картину состояния устройства, в частности, показать время, за которое происходит изменение напряжения. С помощью другой контрольно-измерительной аппаратурой, например, тестера, мультиметра, такие показания получить нельзя.

Также не сможет показать эти нужные параметры состояния устройства проверка с помощью автомобильной контрольной системы. Она не покажет ошибку Check Engine на панели приборов.

Нормативная величина временного изменения напряжения равна 120 м/сек. Если во время проверки показатель больше нормы, то это говорит о замедленной реакции работы кислородного датчика. В таком случае необходимо осмотреть его на засорение, закоксованность. Также может быть причиной замедления реакции естественный износ керамической основы устройства.

График работы лямбда зонда показывает данную неисправность. Рассмотрим этапы проверки датчика осциллографом:

  • Выполнить подключение осциллографа к сигнальному проводу.
  • Запустить силовой агрегат автомобиля, прогреть его до T=70°C.
  • В этот момент происходит прогрев лямбда, он начинает взаимодействие с блоком управления.
  • Во время прогрева на экране контрольного прибора можно увидеть, что датчик выдает малое напряжение около 1 В. Прогреваясь, оно будет возрастать. По мере достижения рабочей температуры около 400°C, осциллограмма начнёт изменяться.

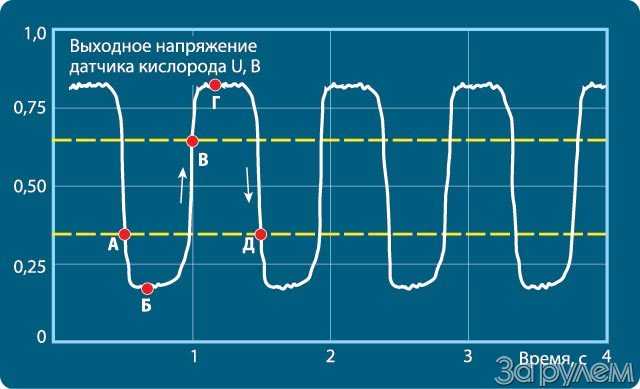

Ниже приведено фото, показывающее, как изменяется осциллограмма в ходе прогрева.

Таким образом при помощи осциллографа можно проверить:

  • Время, через которое датчик кислорода выходит в рабочее состояние.
  • Сверяется картинка с прибора с эталонной.



В случае, если на осциллограмме видно, что лямбда зонд завис верхней или нижней части экрана, значит, устройство по контролю кислорода в смеси неисправно, его нужно заменить.

Проверка кислородного датчика по ошибкам Check Engine

При наличии продвинутым бортовым компьютером, то ответить на вопрос, как проверить лямбда зонд поможет автомобильный сканер. Это можно выполнить в том случае, если на дисплее появляется индикация Check Engine и высвечивается код ошибки.

Автосканер, подключённый через разъём OBD-II к CAN-шине, поможет выявить причину повреждения кислородного датчика.

Перечислим коды ошибок и их расшифровку:

  • 0130 – лямбда зонд работает неправильно, идёт некорректный сигнал.
  • 0131 – неразличимый, слабый сигнал первого датчика.
  • 0133 – замедленная реакция датчика.
  • 0134 – сигнал отсутствует.
  • 0135 – вышел из строя нагреватель.
  • 0136 – проблемы с заземлением у второго лямбда зонда.
  • 0137 – неразличимый, слабый сигнал второго датчика.
  • 0138 – излишне высокий сигнал второго датчика.
  • 0140 – обрыв лямбда-зонда.
  • 1102 – нет возможности считывания информации из-за низкого сопротивления лямбда зонда или его полного отсутствия.



Мастера технических центров, опытные автолюбители рекомендуют, что первоначально перед проверкой зонда следует выполнить осмотр. Наличие загрязнений, обрыв проводки укажет на вид неисправности.

Проверка чувствительности наконечника лямбда зонда

От этого компонента устройства по определению кислорода зависит точность собранной информации. Изменение чувствительности датчика влияет на корректность составления воздушно-топливной смеси. Этот элемент также можно проверить на работоспособность.

Это делается таким образом:

  • Перед началом замеров нужно прогреть двигатель до температуры 70 градусов.
  • После этого нужно разогнать «движок» до отметки 3000 оборотов в минуту. В таком положении следует держать данную величину на протяжении 3 минут. Это даст возможность прогреть лямбда зонд до рабочего состояния.
  • Следующий шаг – нужно соединить минусовой провод мультиметра с массой машины, плюсовой – с выходом датчика.
  • Показания на приборе должны изменяться в диапазоне 0,2 – 1 В. При этом изменения должны происходить с интервалом до десяти раз в одну секунду
  • После этого следует резко нажать на педаль газа и отпустить её. При этом напряжение должно подпрыгнуть до 1 В, а потом упасть до нуля. Такие действия свидетельствуют о нормальной работе датчика. Если параметры остаются без изменения, на уровне около 0,5 В, значит устройство нужно заменить.



Бывают случаи, когда на мультиметре вообще отсутствуют показания. Это указывает об отсутствии напряжения в электрической цепочке. В этом случае следует проверить проводку от реле на выключатель зажигания на обрыв.

Возможные показания мультиметра при проверке кислородного датчика

Помимо указанных показаний на шкале прибора могут отображать и другие значение.

Например, показатель 0,8 – 0,9 В может указывать на то, что в воздушно-топливной смеси находится малое количество кислорода, т. е. смесь получилась обогащённая.

Показания прибора подтверждаются следующими симптомами:

  • Изменившийся цвет отработанных газов, выходящих из выхлопной трубы.
  • Появление хлопков из глушителя



А также другие признаки.

Причина образования обогащённой смеси может крыться в:

  • Некорректной работе системы зажигания.
  • Загрязнении воздушного фильтра.
  • Неисправности датчика контроля воздуха.
  • Неисправности топливных форсунок.
  • Нарушениях в работе экономайзера и др.



Если горючая смесь обеднённая, то на вольтметре будут высвечиваться параметры 0,1 – 0,2 В. Это говорит о повышении пропорции кислорода в смеси или его требуемом количество при малом поступлении топлива в камеры сгорания.

Причиной явления обеднённой смеси может быть:

  • Износ или повреждение прокладок коллектора.
  • Дефект тормозного усилителя.
  • Нарушение в работе системы вентиляции картера.
  • Плотность установки масляного щупа.
  • Повреждение пробки горловины заливки масла и т.д.



Также нужно проверить работу форсунок топлива, масляный фильтр, исправность топливного насоса.

Проверку обогащённой смеси можно выполнить при помощи теста, который лучше выполнять с напарником.

Ход тестирования:

  • Прогреть силовой агрегат автомобиля.
  • Отключить разъём от лямбда зонда, сам датчик не снимать.
  • Присоединить провод мультиметра к датчику кислорода в позиции переключателя прибора «20».
  • Завести мотор, поднять обороты до значения 2600.
  • Сбросить резко обороты, убрать патрубок от регулятора давления, тем самым обогащая смесь.

На контрольном приборе должны быть показатели в диапазоне: 0,7 – 0,9 В. Если показания выше, или наоборот, в них нет динамики, датчик не работает. Можно проверить сразу же и наличие обеднённой смеси.

Для этого нужно на автомобиле с включённым двигателем через снятую трубу регулятора вакуума сделать подсос, искусственно обедняя тем самым смесь. За одну секунду на табло измерительного устройства должны произойти изменения: 0,1 – 0,2 В. Это покажет исправность датчика.

Как отремонтировать лямбда зонд

Своими руками можно не только проверить датчик кислорода мультиметром или осциллографом, но и самому отремонтировать данную деталь. Это позволит избежать расходов на ремонт в сервисном центре. Также как и в случае с проверкой владельцу машины потребуются навыки работы автоэлектриком, немного инструмента и желание.

Перед ремонтом следует выяснить, в каком именно месте имеется повреждение. Первоначально необходимо проверить рабочее напряжение, поступающее на датчик. Если с этим вопросом всё в порядке можно дальше осматривать деталь. При отсутствии напряжения можно попробовать почистить контактную группу. Окисление коммутирующих компонентов может стать причиной отсутствия питания на прибор. Одним из вариантов очистки от окислов считается универсальное средство VD-40.

Следующим шагом в установке диагноза поломки будет осмотр корпуса на наличие загрязнений. Именно этот фактор является причиной отказа в работе лямбда зонда. Чаще всего загрязняются стержень из керамики, электроды из платины. Очистить их классическим способом при помощи «наждачки» нельзя. Для этого следует использовать растворитель, которому под силу удалить ржавчину. Рассмотрим ход выполнения такого ремонта – очистки лямбда зонда.

Нужно:

  • Нагреть корпус датчика до температуры 50 градусов.
  • Демонтировать устройство и снять защитный колпачок.
  • Опустить деталь в раствор ортофосфорной кислоты, примерно, на полчаса.
  • Промыть лямбда и монтировать на место установки.



Перед возвращением устройства на место, следует обработать резьбовое соединение средством для герметичного соединения. Напоминаем, что использование силиконового герметика запрещено, это может стать причиной выхода из строя датчика.

После этого следует проверить работоспособность прибора, контролирующего остаток кислорода при сгорании. Если подобные операции не принесли успеха, лямбда зонд остаётся неисправным, нужно выполнить его замену.

Как заменить лямбда

Выяснив при проверке кислородного датчика, что он не рабочий, выполняется его замена. Лучшим решением для смены будет оригинальная деталь. Она подходит по размерам, не требует перепайки монтажных проводов, идущих от разъёмов.

Также можно установить на свой автомобиль датчик компании, имеющей положительные отзывы на форумах интернета. В частности, российские автовладельцы хорошо отзываются о подобных деталях немецкой фирмы «Бош». Её устройства могут подойти для автомобилей различных торговых марок.

Рассмотрим алгоритм замены кислородного датчика:

  • Первый шаг – отключение минусового высоковольтного провода от клеммы аккумуляторной батареи.
  • После этого нужно найти место установки лямбда. Напоминаем, оно находится рядом с выпускным коллектором.
  • Дальше следует отсоединить колодку с проводами от устройства.
  • Следующий этап – открепить хомуты фиксации проводов датчика.
  • После этого с помощью гаечного ключа (на 22 или 24) выполнить демонтаж детали.
  • Установить новый датчик. Для этого нужно плотно закрутить деталь к гнезду установки. Это позволит избежать выхода через имеющееся пространство отработанных газов. После этого следует зафиксировать проводку хомутами, соединить колодку с разъёмом.

Однако далеко не всегда установка новой детали проходит без проблем. Как правило, не получается сразу и быстро открутить её. Соседство с выпускным коллектором, постоянно находящимся в раскалённом состоянии, оказывает негативное влияние – резьбовое соединение прикипает к гнезду. Демонтаж приходится производить при помощи других средств. Это:

  • Электрической дрели со свёрлами по металлу.
  • Газового ключа.
  • Молотка.
  • Мощной крестовой отвёртки (по размеру: чуть меньше диаметра сверла).



Для начала пробуем открутить датчик газовым ключом. Если и эта попытка оказывается неудачной, сверлим в гайке отверстие дрелью. В него вставляется отвёртка, и при помощи ударов по рукоятке молотком происходит выбивание гайки с посадочного места.

В случае неудачи придётся использовать крайний способ. Нужно снять катализатор, взять паяльную лампу и прогреть место установки датчика. После этого можно попробовать открутить его газовым ключом.

Если для замены владелец автомобиля приобрёл неоригинальную запчасть, трудоёмкость замены увеличивается.

Такой нюанс: после замены кислородного датчика на автомобиле необходимо выполнить адаптацию новой детали. Это можно сделать самостоятельно при наличии автосканера. Следует подключить его к разъёму OBD-II, от которого соединительные провода идут блоку управления, и произвести перепрошивку электронных мозгов. Если нет компьютерного диагностического прибора, то нужно обратиться в автосервис.

Резюме

Чтобы не тратить деньги на ремонт или замену кислородного датчика, по возможности   отсрочить время внештатных проверок, необходимо соблюдать следующие правила:

  • Заправляться качественным топливом.
  • Регулярно проверять устройство, выполнять профилактический осмотр детали.
  • Устанавливать при замене оригинальные запчасти или датчики с аналогичными оригиналу параметрами.
  • Соблюдать условия эксплуатации устройства, заявленные производителем автомобиля.



В этом случае лямбда зонд будет радовать автовладельца исправной работой, а окружающую среду чистотой выхлопов согласно экологическим требованиям.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

Что такое и как проверить лямбда зонд

Что такое и как проверить лямбда зонд

Проверка лямбда зонда ‒ это важная процедура, которая позволяет качественно позаботиться о техническом состоянии транспортного средства. Однако, прежде чем начать диагностику, нужно разобраться с тем, что такое лямбда зонд и для чего он нужен.

Диагностика лямбда зонда: задачи запчасти

Лямбда зонд ‒ это специальный прибор, который устанавливается на автомобиль для того, чтобы контролировать состав выхлопных газов. Таким образом определяется количество кислорода, которое не воспламенилось в камере сгорания. Полученную информацию лямбда зонд отправляет в ЭБУ. Электронный блок управления на основе этих данных корректирует значение подачи топлива, что позволяет создать более эффективную топливовоздушную смесь.

Итак, знание, как проверить лямбда зонд, напрямую влияет на способность водителя позаботиться о состоянии двигателя внутреннего сгорания. Ведь от правильного соотношения топливовоздушной смеси зависит эффективность работы ДВС.

Чтобы проверка датчика кислорода была успешной, также важно ознакомиться с таким понятием, уровень лямбда. По-другому показатель называется ‒ коэффициент избытка кислорода.

Идеальная топливовоздушная смесь обладает соотношением бензина к кислороду около 1:15, а точнее 1:14,7. Если топлива становиться меньше, то снижаются динамические характеристики ДВС. Также смесь сгорает быстрее, а температура становиться больше, что негативно влияет на комплектующие двигателя.

Богатая топливовоздушная смесь обеспечивает долгое горение, а также отличается низкой температурой. Однако количество оборотов двигателя увеличивается, что также негативно влияет на целостность запчастей.

Почему важно проверить лямбда зонд

Проверка лямбда зонда влияет не только на работу двигателя внутреннего сгорания, но и на экологичность транспортного средства. Если ЭБУ подает больший объем топлива в ДВС, то вместе с этим также увеличивается объем токсичных веществ: несгораемых углеводородов, угарного газа, окиси азота и кислорода.

Каталитический нейтрализатор не может справиться с таким количеством отходов, что приводит к его быстрой поломке. Важно отметить, что к такому результату может привести не только поломка датчика кислорода, но и его заторможенная работа. Если прибор с опозданием посылает сигнал в ЭБУ, то последний также не способен правильно указать объем необходимого топлива. Это еще одна причина того, почему важно проверить лямбда зонд.

Диагностика лямбда зонда: виды приборов и режимы работы

Датчики кислорода в автомобиле преимущественно изготовляются из диоксида титана и циркония. При этом первый вариант встречается все реже, тогда как приборы из циркония получили широкое распространение.

Конструкция прибора состоит из таких элементов:

  • керамического элемента;

  • корпуса;

  • контактной пластины;

  • втулки для изоляции;

  • контакта нагревателя;

  • нагревательного элемента;

  • контактов подключения;

  • защитного колпачка.

Основным конструктивным элементом является керамическая пластина, которая в одном месте контактирует с выхлопами, а в другом ‒ с чистым воздухом.

Нагревательный элемент используется не во всех моделях прибора. От его наличия зависит место установки лямбда зонда. Поскольку температурный режим датчика находится в диапазоне 300-400 градусов по Цельсию, устройство быстро теряет тепло, если находиться далеко от ДВС. Это нужно учитывать, если предусматривается проверка лямбда зонда мультиметром.

Также перед диагностикой важно узнать, какое количество проводов используется в вашем датчике. Оно может меняться от 1 до 6. При этом в разных моделях цвета проводов лямбда зондов имеют важное значение. Ведь роль провода может меняться.

Датчик измеряет содержание кислорода в выхлопных газах

Когда нужна диагностика лямбда зонда

Как уже известно, датчик сильно влияет на работу выхлопной системы и двигателя внутреннего сгорания. Поэтому важно не только знать, как проверить лямбда зонд мультиметром, но и когда это нужно сделать.

Если датчик выходит из строя, то водитель может заметить несколько основных симптомов:

  • Увеличивается объем расходуемого топлива.

  • Двигатель работает нестабильно на холостом ходу.

  • Катализатор автомобиля сбоит и выходит из строя.

  • С выхлопной трубы выходит больше токсичных веществ с характерным резким запахом.

  • На приборной панели загорается лампочка “Проверьте двигатель”.

  • Страдают динамические характеристики автомобиля, машина разгоняется значительно медленнее.

Подобные характеристики могут указывать и на другие проблемы. Поэтому водителю может понадобиться не только диагностика лямбда зонда, но и, например, ДМРВ. А также ряда других запчастей.

Причины поломки лямбда зонда

Частыми причинами поломки датчика кислорода бывают:

  1. Обрыв электросети или плохой контакт между проводом и прибором.

  2. Механическое повреждение, что приводит к неработоспособности устройства.

  3. Выход из строя в результате перегрева. Это может произойти из-за самостоятельной модификации ДВС или неправильной работы топливной и системы зажигания.

  4. Загрязнение керамического элемента с платиновым напылением. Таким образом датчик не способен передавать правильную информацию.

  5. Использование низкокачественного топлива, что приводит к загрязнению гальванического элемента. Характерным признаком проблемы является изменения цвета выхлопных газов.

  6. Попадания антифриза в камеру сгорания. Это еще одна причина, почему нужно проверить лямбда зонд. Характерным признаком поломки является белый дым из выхлопной трубы.

  7. Окончание ресурса работы. В основном запчасть способна проработать до 150 тысяч км., в зависимости от разновидности запчасти. Чтобы заменить датчик вовремя, нужна регулярная диагностика лямбда зонда.

Проверка лямбда зонда: основные способы

Вот мы и дошли до основной тематики статья. Способов проверки датчика кислорода есть несколько:

  • визуальный осмотр;

  • мультиметром;

  • вольтметром;

  • осциллографом.

Визуальный осмотр

Добраться до прибора несложно. В современных автомобилях запчасть устанавливается на выхлопной трубе. Некоторые машины предусматривают наличие двух датчиков кислорода. В таком случае один устанавливается перед каталитическим нейтрализатором, а второй присоединяется через контроллер.

Если вас интересует, как проверить лямбда зонд визуальным осмотром, то процедура предусматривает контроль целостности подключаемых проводов. Если с ними все в порядке, то датчик демонтируется и осматривается на предмет наличия загрязнений.

При этом от характера загрязнений зависит причина поломки прибора:

  • Сажа ‒ свидетельствует об образовании обогащенной топливной смеси.

  • Топливные отложения ‒ демонстрируют, что некоторые присадки в топливе или моторном масле негативно влияют на запчасть, возможно рабочие жидкости следует поменять.

  • Свинец ‒ если в топливе присутствует этот металл, то его частички начнут загрязнять платиновое напыление керамической пластины, а это приводит к поломке запчасти.

Проверка вольтметром и мультиметром

Многих водителей интересует, как проверить датчик кислорода мультиметром. Это устройство необходимо для того, чтобы сделать замеры нагревательного элемента. Процесс проверки может выглядеть таким образом:

Если вас интересует, как проверить снятый лямбда зонд, то можно воспользоваться именно мультиметром для получения данных о сопротивлении нагревательного элемента.

Важно отметить, что правильные показатели сопротивления отличаются в зависимости от модели и могут варьироваться в пределах 2-10 Ом. Поэтому предварительно следует ознакомиться с документацией запчасти.

Диагностика лямбда зонда вольтметром необходима для того, чтобы проверить опорное напряжение. Для этого следует отыскать сигнальные провода и подключить к ним устройство, предварительно выставив переключатель на 20 В. В исправном датчике кислорода показатель находится в пределах 0,45-0,5 В. Эту же процедуру можно повторить при помощи мультиметра.

Проверка осциллографом

Проверка лямбда зонда таким способом предусматривает предварительный запуск ДВС. Мотор нужно разогреть, для этого дайте ему проработать 10 минут. Это необходимо для того, чтобы керамическая пластина прибора нагрелась.

При работающем ДВС подключаем щупы тестера к сигнальным проводам на + и ‒. Если показатель стабилен и равняется 0,45В, то запчасть нужно менять. Если параметр колеблется в пределах 0,1-0,9 В, то датчик кислорода находится в исправном состоянии.



Как проверить и заменить лямбда-зонд

Лямбда-зонд или кислородный датчик — это жизненно важный элемент системы выхлопа вашего автомобиля, обеспечивающий наличие в топливной смеси необходимого количества кислорода для эффективного и экологически безопасного сгорания. В этом сообщении блога мы кратко рассмотрим, что такое лямбда-зонд, как он работает, когда его следует проверять и как его заменить.

Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем, в автомобилях с ОБД. В случае EOBD II (европейские автомобили после 2001 г.) также имеется второй датчик после каждого каталитического нейтрализатора с целью измерения производительности каталитического нейтрализатора. Датчик измеряет процентное содержание молекулярного кислорода O2 в выхлопных газах , чтобы определить, слишком ли много (слишком бедная смесь) или слишком мало (слишком богатая смесь). Результаты отправляются в электронный блок управления двигателем (ЭБУ), чтобы можно было отрегулировать количество топлива, поступающего в двигатель, для получения оптимальной смеси. Это постоянно меняется в зависимости от ряда факторов, включая нагрузку на двигатель (например, подъемы), ускорение, температуру двигателя и период прогрева.

На рынке существует три типа лямбда-зондов, самыми старыми и наиболее распространенными на рынке являются лямбда-зонды на основе оксида циркония. Этот тип существует в различной конфигурации (один, два, три или четыре провода), в зависимости от того, предварительно прогрет датчик или нет. Второй тип — лямбда-зонд на основе оксида титана, также доступный в четырех различных типах (см. рисунок), этот тип легко идентифицировать, поскольку диаметр угрозы меньше, чем у оксида циркония (в качестве визуальной подсказки эти датчики имеют желтый цвет). и красные провода). Наконец, третий тип — это так называемый широкополосный лямбда-зонд, также называемый «5-проводным датчиком», который является новейшим и более точным. Широкополосный лямбда-зонд является наиболее распространенным в новых автомобилях, оснащенных двумя лямбда-зондами на каталитический нейтрализатор.



Как работает лямбда-зонд?

Лямбда-зонд используется для регулирования состава топливной смеси, при этом ЭБУ реагирует на показания датчика для определения необходимого количества топлива. Это означает, что топливная смесь будет постоянно колебаться между обогащенной и обедненной, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, а также балансировать общую смесь для минимизации выбросов.

Если ЭБУ не получает никаких измерений от датчика, например, когда двигатель только что запустился или датчик не работает, ЭБУ будет использовать фиксированную богатую топливную смесь, что увеличивает расход топлива и выбросы. Если лямбда-зонд или провода повреждены или изношены, автомобиль будет постоянно циркулировать на богатой смеси, увеличивая расход топлива и подвергая риску другие элементы системы контроля выбросов, такие как каталитические нейтрализаторы.

Когда следует проверять лямбда-зонды?

Стандартный лямбда-зонд имеет длительный срок службы, но все же может выйти из строя. Если вы заметили какие-либо из следующих симптомов, проверьте лямбда-зонд:

  • Неравномерный дроссель на холостом ходу
  • Высокий расход топлива и низкая производительность
  • Ошибка при тесте на выбросы
  • Черный дым и нагар вокруг выхлопной трубы
  • Лямбда-зонды могут выйти из строя по ряду причин, в том числе:
  • Использование герметизирующей пасты , содержащей силикон, на выхлопных патрубках перед лямбда-зондами
  • Загрязненное топливо или присадки, содержащие свинец (например, антидетонирующие присадки к этилированному топливу)
  • Двигатель, который сжигает более 1 литра масла на 1000 км, будет образовывать чрезмерное количество фосфористых отложений на датчике и на поверхности каталитического нейтрализатора
  • Внешнее загрязнение, например жидкое масло, попадающее на поврежденный турбонагнетатель
  • Датчик с ударом, ржавыми разъемами или поврежденными проводами
Как проверить оксидциркониевый лямбда-зонд

Для проверки лямбда-зонда проверить напряжение на сигнальном проводе (в основном черного цвета). Обычно после прогрева двигателя и при нормальной работе измерение должно чередоваться между 0,2 и 0,9 В примерно два раза в секунду при 2000 об/мин.

Если лямбда-зонд греется (три или четыре провода), возьмите нагреватель и измерьте его сопротивление с помощью омметра. Нагреватель представляет собой два провода одного цвета, обычно белого или черного цвета. Рекомендуется всегда проверять электрическую схему автомобиля и проводить измерения при нормальной рабочей температуре двигателя.

Как проверить титановый лямбда-зонд (легко обнаружить, потому что диаметр датчика меньше, чем у оксида циркония, и всегда присутствует желтый и красный провод.)

Измеренное напряжение на сигнальном проводе аналогично напряжению, полученному Циркониевый лямбда-зонд. Низкое значение напряжения соответствует обедненной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых ЭБУ наоборот, по их внутреннему соединению

Как диагностировать широкополосный лямбда-зонд:

Для диагностики широкополосных лямбда-зондов необходимо использовать сканер или осциллограф.

Как снять и заменить лямбда-зонд

Используйте специальную головку, чтобы облегчить снятие лямбда-зонда. Найдите нужное приложение в каталоге, похожие приложения могут иметь разное время реакции, не являясь эквивалентами. Нанесите смазку на резьбу нового датчика, чтобы упростить установку датчика сейчас и снятие его позже. Датчик можно вкрутить вручную и затянуть с помощью специальной муфты с правильным моментом, указанным в руководстве по эксплуатации автомобиля.

Смотрите больше с Garage Gurus

Станьте на шаг ближе к действию и посмотрите, как эксперт Garage Gurus покажет вам, как проверить, снять и заменить лямбда-зонд.



Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

Обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Они больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

Неисправный лямбда-зонд может вызывать следующие симптомы:

  • Высокий расход топлива
  • Плохая работа двигателя
  • Высокий выброс выхлопных газов
  • Загорается контрольная лампа двигателя НЕИСПРАВНОСТИ ЛЯМБДА КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

    Существует несколько причин, по которым может возникнуть неисправность:

    • Внутренние и внешние короткие замыкания
    • Отсутствие заземления / питания
    • Перегрев
    • Отложения/загрязнение
    • Механические повреждения
    • Использование этилированного топлива/присадок

    Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке показаны причины диагностированных неисправностей:

    Датчики без подогрева

    Диагностированные неисправности Причина
    0190 Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
    Неправильный впуск воздуха, отсутствие эталонного воздуха Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано
    Повреждение из-за перегрева Температура выше 950 °C из-за неправильного зажигания точечный или клапанный люфт
    Плохое соединение на штекерных контактах Окисление
    Обрывы кабельных соединений Плохо проложенные кабели, точки истирания, укусы грызунов
    Отсутствие заземления Окисление, коррозия в системе выпуска0 Механические повреждения 9 Чрезмерный момент затяжки
    Химическое старение Очень часто короткие маршруты
    Отложения свинца Использование этилированного топлива



    ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

    Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



    В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

    • Обрыв цепи,
    • Готовность к работе,
    • Короткое замыкание на массу блока управления,
    • Короткое замыкание на плюс
    • Обрыв кабеля и старение лямбда-зонда.


    Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



    Для этого блок управления рассчитывает следующие данные:

    • Максимальное и минимальное обнаруженное значение напряжения датчика,
    • Время между положительным и отрицательным фронтом,
    • Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
    • Управление порог лямбда-регулирования,
    • Напряжение датчика и продолжительность периода.

    ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

    Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



    Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

    Проверка лямбда-зонда с помощью тестера выхлопных газов

    Тестер выхлопных газов

    Одним из самых быстрых и простых тестов является измерение с помощью анализатора выбросов четырех газов.



    Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



    В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



    Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

    Проверка лямбда-зонда с помощью мультиметра

    Мультиметр

    Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



    Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



    Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



    Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

    Проверка лямбда-зонда осциллографом

    Схема сигнала лямбда-зонда

    Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



    Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



    Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



    Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

    • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
    • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

    Проверка лямбда-зонда с помощью тестера лямбда-зондов

    Тестер лямбда-зондов

    Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



    Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



    Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

    Проверка состояния защитной трубки

    В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

    ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

    Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



    Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

    Различные варианты подключения и цвета кабеля

    Необогреваемые зонды

    7 82 900 0180
    Количество кабелей Цвет кабеля Подключение
    1 Черный Сигнал (заземление через корпус)
    2 Черный Сигнал
    Заземление



    Датчики с подогревом

    Количество кабелей Цвет кабеля Соединение
    3 Заземление Черный
    8 19 белый корпус ) нагревательного элемента
    4 Черный
    2 x белый
    Серый    		 Сигнал, нагревательный элемент, заземление



    Зонды из диоксида титана

    2

    (Необходимо соблюдать спецификации производителя)

    ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО

    Насколько полезна эта статья для вас?

    Совершенно бесполезно

    Очень полезно

    Расскажите, пожалуйста, что вам не понравилось.

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Ваш отзыв**

    Капча*

    Большое спасибо. Но прежде чем ты уйдешь.

    Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

    Благодарим вас за интерес к информационному бюллетеню HELLA TECH WORLD – для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.

    Ошибка:

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Благодарим вас за интерес к информационному бюллетеню HELLA TECH WORLD – для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
    Количество кабелей Цвет кабеля Соединение
    4 Красный
    Белый
    Черный
    Желтый    		 Нагревательный элемент 1-809 0118 Сигнал (-)
    Сигнал (+ )
    4 Черный
    2 x белый
    Серый    		 Нагревательный элемент (+)
    Нагревательный элемент (-)
    Сигнал (-)
    Сигнал (+)
