Фильтр нулевого сопротивления.Мифы,конструкция,как работает,тест фильтров

Тюнинг двигателя начинается с впуска и выпуска воздуха: мотору нужно «дышать». Ставим на впуск фильтр нулевого сопротивления, а для выпуска как минимум прямоточную заднюю «банку». Еще лучше установить полностью прямоточную систему, начиная от коллектора до задней «банки».

Какие бывают фильтры
Воздушный фильтр очищает воздух перед тем, как он попадет в двигатель. Казалось бы, чем более чистый воздух попадет в двигатель, тем мощнее будет работа мотора. Но, увы: большинство гоночных двигателей, особенно для профессиональных гоночных автомобилей, не оснащается воздушными фильтрами. Фильтры создают сопротивление воздуха на впуске, и чем больше сопротивление, тем сильнее теряется мощность двигателя. Обычные бумажные элементы имеют большое сопротивление воздушному потоку, потому что материал фильтра очень плотен. Альтернатива – «нулевики», фильтры нулевого сопротивления, фильтрующий материал которых – хлопковая марля, пропускающая без снижения фильтрующей способности как минимум на 50% больше воздуха, чем обычные штатные фильтры.

Мифы о «нулевиках»
В автомобильном сообществе очень популярно суждение о неудовлетворительной способности фильтрации спортивных фильтров за счет уменьшенного сопротивления воздушному потоку. Это в корне неправильно.

Штатные воздушные фильтры тем эффективней, чем меньше пористость материала, из которого они изготовлены. Именно поэтому возникает большое сопротивление воздушному потоку.

Пропитанные хлопковые фильтры работают совершенно иначе. В производстве фильтров нулевого сопротивления применяются доказанные научные принципы, которые определяют, как воздушный фильтр удаляет частицы грязи от воздушного течения. Первый из этих принципов известен как «перехват», который применяется к частицам грязи, путешествующим с воздушным течением. Воздушный поток будет всегда находить самую короткую дорожку и поскольку воздух проходит через волокна фильтра, некоторые из частиц войдут в контакт с волокнами и будут «захвачены». Эти частицы будут удерживаться в волокнах фильтрующего элемента за счет применения специальной пропитки.

Второй принцип – «impaction» (сжатие, столкновение, удар), который главным образом воздействует на большие или более тяжелые частицы грязи. Инерция или импульс заставляют частицу отклониться от общего воздушного потока: тяжелые частицы не следуют за воздушным течением мимо волокон фильтра, а вместо этого они попадают прямо в волокна.

Наиболее важный принцип для разработки фильтра – это законы физики, которые управляют движением очень маленьких частиц грязи. На маленькие частицы воздействуют силы в воздушном течении. Например, силы скоростных изменений, изменений давления, буря, вызванная другими частицами и взаимодействием с воздушными молекулами, заставляют очень маленькие частицы двигаться случайно и хаотично, вопреки основному воздушному потоку. В итоге эти частицы не следуют за воздушным течением, и их беспорядочное движение заставляет их сталкиваться с волокнами фильтра. Обычный бумажный фильтр способен фильтровать воздушный поток непосредственно одной поверхностью. В отличие от обычных фильтров элементы фильтров нулевого сопротивления имеют большее преимущество, благодаря многослойной пропитанной поверхности и лучшей конфигурации элемента. Данная особенность позволяет воздушному фильтру-нулевику задерживать большее количество пыли.

Бумажные автомобильные фильтры
Бумажные фильтры сделаны из спрессованных волокон. Воздух поступает через микроскопические отверстия между волокнами. Как только волокна засоряются, воздух ищет дополнительный маршрут. Этот процесс известен как поверхностная нагрузка. Поверхность фильтра собирает большое количество грязи, сопротивление воздушному потоку увеличивается, ибо остается меньшее количество не засоренных участков фильтра – мощность двигателя и экономия топлива понижается. Исходя из стандартов минимальной фильтрации, бумага для фильтрующих элементов должна быть очень толстой, а волокна должны быть сильно спрессованы. Поэтому бумажные элементы, которые обеспечивают адекватную фильтрацию, имеют большее сопротивление изначально.

Конструкция фильтра-нулевика
Конструкция фильтра нулевого сопротивления немного сложнее. Фильтр нулевого сопротивления состоит из нескольких слоев смазанной хлопковой ткани, которая захватывает частицы грязи. Частицы грязи цепляются за волокна фильтра и фактически становятся частью фильтрующего элемента. В итоге фильтры нулевого сопротивления отфильтровывают во много раз больше пыли на квадратный дюйм, чем бумажный фильтр. Хлопковая ткань зажимается в спрессованный алюминиевый экран, что увеличивает поверхностную область фильтра-нулевика. Поверхностная область фильтра нулевого сопротивления в пять раз больше, чем у обычного элемента. Частицы грязи, схваченные слоями перекрещиваемых хлопковых волокон и специальным маслом, которым пропитан элемент, практически не вредят воздушному потоку.

Как работает система впуска
При разработке фильтров нулевиков особое внимание уделялось штатному корпусу воздушной системы, шлангам, соединяющим корпус фильтра с карбюратором или дроссельной заслонкой двигателя. Дело в том, что воздух сначала проходит по всем лабиринтам системы впуска, и только затем попадает в карбюратор или дроссельную заслонку. Конфигурация системы впуска серьезно влияет на воздушный поток. Поскольку воздушные потоки подобны воде, то различные преграды типа острого изгиба в шланге негативно влияют на подачу воздуха. В некоторых случаях, штатная система впуска – самый большой источник ограничения подачи воздуха. Входное отверстие в корпусе штатного фильтра – хороший пример.

«Нулевик» для гонок

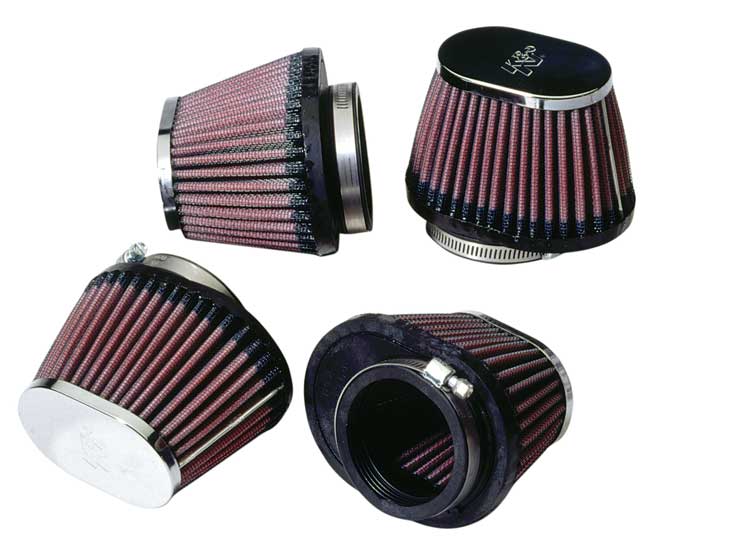

Гоночную или овальную трассу можно рассматривать как относительно чистую воздушную зону. В таком случае гонщик может не устанавливать воздушный фильтр в пользу всасывания больших объемов неограниченного воздуха. Однако, проверяя данное утверждение, фирма K&N использовала воздушный фильтр, установленный в корпус. Фильтр и кожух улавливали частицы свободной пыли, поднимаемой другими гоночными автомобилями в течение гонки. Грязь, маленькие камни и части каучука от шин гоночных автомобилей обнаруживались внутри кожуха после даже короткой гонки.

Правильно подобранный конический или круглый воздушный фильтр нулевого сопротивления будет пропускать 100 процентов воздушного потока без ограничения, одновременно препятствуя попаданию пыли в двигатель.

Существует еще одна проблема, связанная с применением фильтров в гоночных автомобилях. Воздух, попадающий в двигатель на больших скоростях движения автомобиля, создает завихрения на впуске. Воздушный поток на большой скорости превращается в бурю. На высокой скорости воздух имеет тенденцию создавать частичный вакуум внутри впускной системы. Таким же проблемам подвержены системы с открытыми карбюраторами. Чем выше скорость, тем больше сопротивление на впуске. Установка спортивного фильтра нулевого сопротивления устраняет описанные проблемы. Фильтрующий элемент-нулевик становится источником спокойного чистого воздуха. Ударные волны сбрасывают давление в пределах границ камеры.

Тест воздушных фильтров нулевого сопротивления
Специалисты тюнинг-центра «Билкон» протестировали несколько фильтров пониженного сопротивления (см. таблицу). Тестирование проводилось на мощностном стенде Bosch. За эталон приняли номинальную мощность автомобиля ВАЗ-21103 с 16-клапанным двигателем объемом 1500 куб. см. Все фильтры ставили под капот именно этой «десятки». Комплектация машины стандартная, пробег – 10500 км. С заводским фильтром сделали четыре замера. Средний результат – 71,6 кВт (или 94,11 л.с.) при 5320 об/мин. Что же касается других подопытных фильтров, то можем сразу сообщить: результаты были близки к ожидаемым. Да, в большинстве случаев фильтры пониженного сопротивления дают прирост мощности, но… около 6-9%. Большая прибавка оборачивается потерей мощности на «низах» и провалом в зоне около 5000 об/мин. Физически же обычный человек не в силах почувствовать разницу в мощности двигателя менее 5 л.с., а динамические характеристики с фильтром и без меняются совсем уж неуловимо. Так что потешить самолюбие могут скорее цифры на бумаге, чем реальность. А между тем, если говорить о ценах, один фильтр пониженного сопротивления стоит как семь штатных…

С приобретением «спортивного» фильтра автолюбитель получает обязанность регулярно (скажем, через 5000 км) промывать и пропитывать специальным раствором, который тоже денег стоит, фильтрующий элемент (причем выдерживая определенную технологию), что трудно сравнить с простотой общеизвестной операцией «снял-поставил». Забывать о периодическом обслуживании фильтра нельзя, иначе машина станет «тупой» и «прожорливой».

Да, на «нулевик», предназначенный для открытой установки, приятно посмотреть. Но только в первые дни. Потом он обрастает толстым слоем грязи и пыли…

Фильтры пониженного сопротивления, которые ставят в штатные коробки («панельные»), незаметны и потому менее популярны. Разве им похвастаешься перед приятелями – «Смотри, чо поставил!»…

Еще об одном заблуждении. Считается, что если снять фильтр и его корпус вовсе, мощность мотора возрастет, причем значительно. Это не так. Дело в том, что инженеры рассчитывают фазы газораспределения с учетом потерь на фильтр. И с практической точки зрения двигатель, в который попадает абразив (пыль), долго не протянет. Преграда в виде воздушного фильтра просто необходима. Но чудес не бывает. Снизить сопротивление потоку можно только за счет увеличения проходных отверстий, то есть – ухудшить качество фильтрации. Игра не стоит свеч: глупо получать скорее теоретическую прибавку мощности за счет значительного снижения ресурса двигателя.

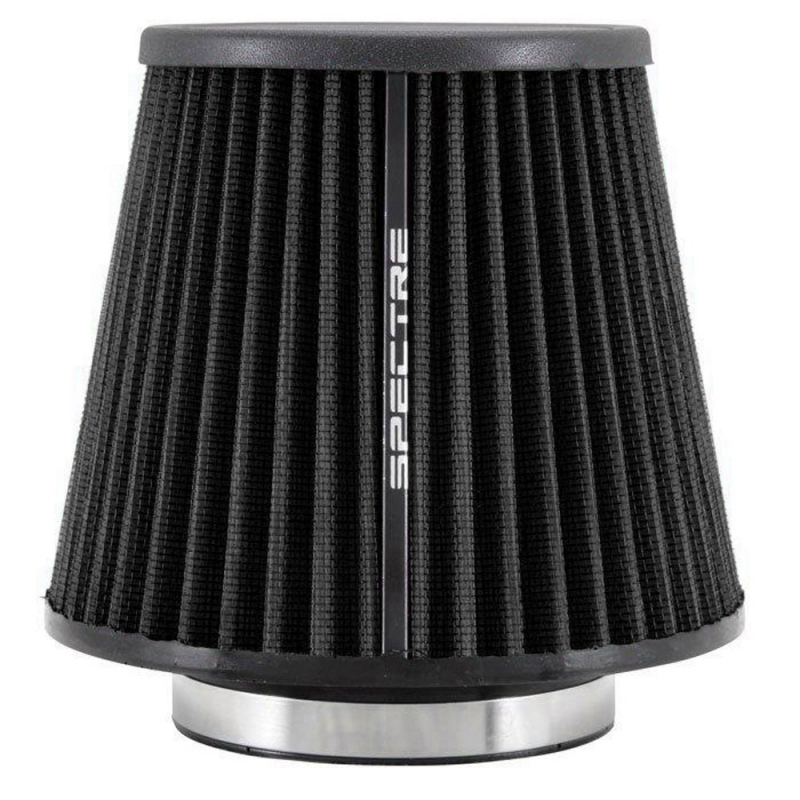

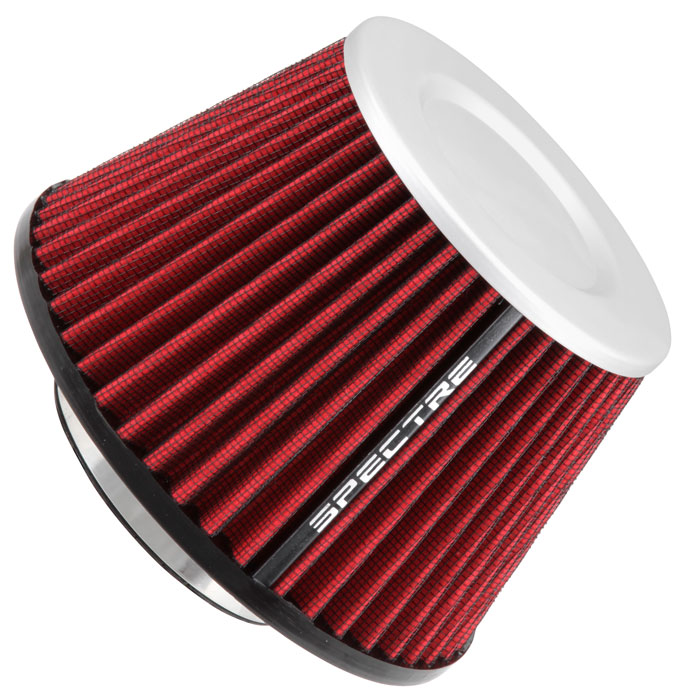

Большинство фильтров в этом тесте – универсальные, конусного типа. Такая форма – не дань эстетике, она оптимальна с точки зрения практики. Пара «конусов» – с внутренним диффузором. Как показывают замеры, такая конструкция дает наилучшие показатели.
В общем, результаты тестов перед вами. Конечно, неплохо было бы узнать и эффективность фильтров – интересно же, сколько пыли какой пропускает. Но это – совсем другая история.

Таблица сравнения фильтров нулевого сопротивления


Воздушный фильтр нулевого сопротивления – зачем он нужен + Видео » АвтоНоватор

Воздушный фильтр нулевого сопротивления, установленный вместо штатного фильтра, способен увеличить мощность транспортного средства. При этом не требуется выполнять каких-либо серьезных модификаций в автодвигателе.

Воздушный фильтр нулевого сопротивления – зачем он нужен?

Основная задача, которая ставится перед обычным воздушным фильтром, заключается в эффективной очистке воздуха, попадающего в цилиндропоршневой механизм автомобильного мотора. Очищенный поток не несет с собой мельчайшей пыли, а значит, двигатель авто не загрязняется. Необходимость такого элемента в конструкции транспортного средства, учитывая это, конечно же, не оспаривается.

Но проблема в том, что мощность мотора снижается при использовании воздушного фильтра, монтируемого на автомобиль на заводе-производителе.

Данный узел обычно изготавливается из очень плотной бумаги, которая «сопротивляется» потоку воздуха. Из-за этого и отмечается потеря мощности «сердца» машины, которая будет тем больше, чем выше сопротивление. А с течением времени фильтр начинает еще и забиваться, что приводит к дальнейшему снижению мощности двигателя.

Что дает нулевой воздушный фильтр – реальные достоинства и недостатки его монтажа

Преимущества, которые получают автолюбители, устанавливающие воздушный фильтр нулевого сопротивления:

  • эффективная защита от износа поршневой системы;
  • предохранение от засоров системы впуска;
  • увеличение при низких и средних оборотах крутящего момента;
  • отсутствие необходимости регулярной замены штатного фильтрующего элемента, который, согласно рекомендациям автопроизводителей, следует менять через 15000 километров пробега транспортного средства;
  • восстановление начальных характеристик нулевого воздушного фильтра после его промывки и обработки специальным раствором;
  • простота монтажа (штатный воздушный фильтр демонтируется вместе с деталью-вкладышем, а новый, подходящий по размерам к посадочной зоне, ставится на патрубок индикатора расхода воздуха либо непосредственно на индикатор).

Как ухаживать за воздушным фильтром-нулевиком?

Каждые 10000 километров его нужно промывать, используя мыльный обычный состав, а затем и пропитывать средством со специальными свойствами, которое необходимо для того, чтобы фильтр качественно притягивал к себе пыль. Обслуживание «нулевика» выполняется следующим образом:

  • фильтрующую поверхность, применяя щетку с мягким ворсом, очищают от грязи, удаляя крупные частицы;
  • наносят с обеих сторон фильтра очищающий состав и оставляют его на 10 минут;
  • промывают фильтрующий элемент (сначала в емкости, наполненной водой, затем под проточной водой).
