Где находится абс датчик: Датчик АБС (ABS) — как проверить задние и передние, где находится и сопротивление прибора

16 августа, 2021 by admin

Датчик АБС (ABS) — как проверить задние и передние, где находится и сопротивление прибора

Мир автомобильных устройств не останавливается в развитии. Если раньше единственным способом торможения было интенсивное нажатие на тормозную педаль, то теперь появились встраиваемые «помощники».

Требовалась ли вам когда-нибудь помощь юриста по авто-вопросам?

ДаНет

Один из них – антиблокировочная система (ABS), которая работает на специальных датчиках.

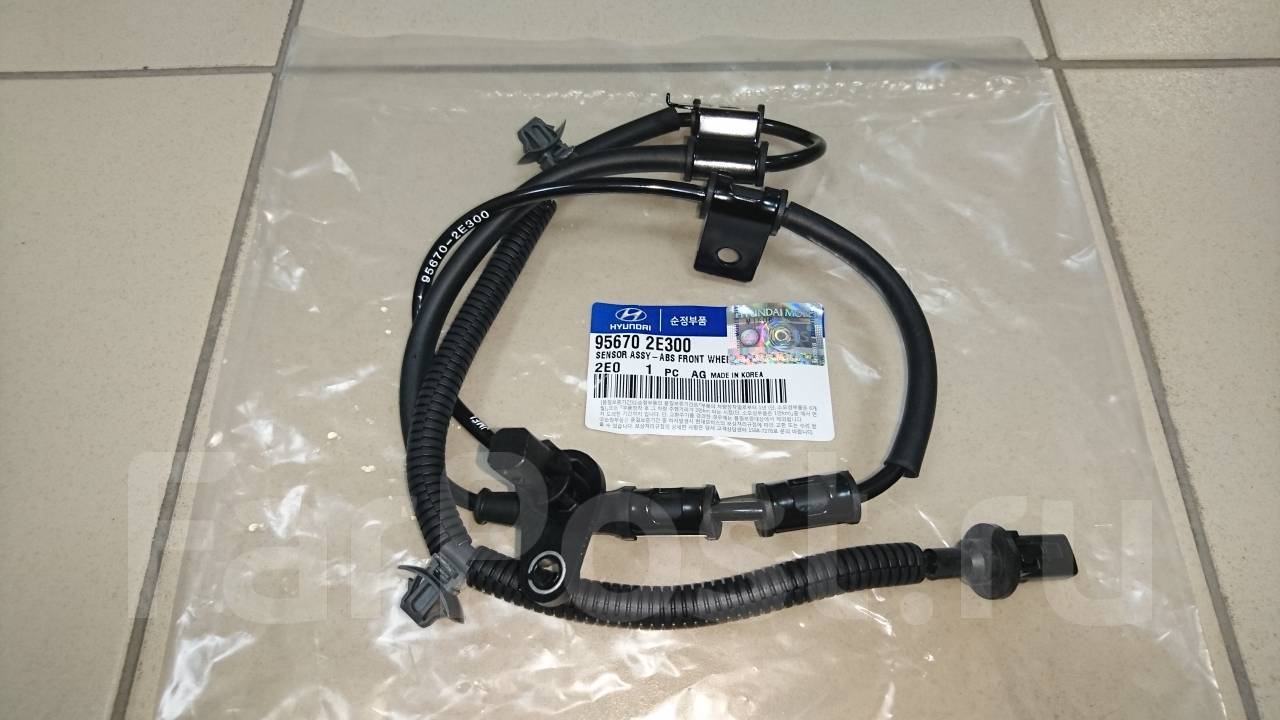

Подробнее о датчике

Датчик – это зрительный орган системы ABS.

Смысл устройства — фиксация момента блокировки для снижения давления тормозной жидкости

Конструкция датчика:

• сердечник;
• корпус;
• импульсное кольцо;
• катушка.

Типы устройства:

• пассивные;
• активные.

Исторически первыми вышли пассивные варианты устройства, которые крупны по габаритам и отличаются малой точностью. Коренной недостаток пассивного типа – датчик срабатывает только при необходимом минимуме вращения колес.

Активный тип появился в конце 20 столетия. Его достоинство – независимость от источников питания.

Помимо этого, активный датчик АБС позволяет фиксировать работу тормозной системы уже с момента начала движения без каких-либо ограничений.

Как работает ABS

Механизм работы: при торможении в гидравлической системе возникает давление, которое прижимает колодки к дискам. Сжатие запускает процесс торможения автомобиля. Датчик АБС позволяет обнаружить неравномерное давление на разные колеса и своевременно сбросить давление в системе. Скорость реакции датчика поразительна – 6-20 раз в секунду.

В работе датчиков используются знания электромагнитного поля. При рассекании поля импульсное кольцо передает сигнал в катушку, которая направляет информацию в блок управления.

Главное предназначение АБС – позволить водителю держать контроль над управлением автомобиля даже в экстренных случаях. Без системы колеса при сильном торможении будут заблокированы, и водитель не сможет исправить ситуацию.

Добавочное преимущество ABS – сокращение тормозного пути, что увеличивает безопасность дорожного движения.

Проверка датчика

Основной «симптом» неисправного датчика – колеса перестали блокироваться, так как не передается сигнал в блок управления. В такой ситуации потребуется снять измерители и сделать тестирование сопротивления.

Датчики располагаются на ступице у колеса.

Порядок проверки:

1. присоединение пинов к разъемам;
2. измерение сопротивления тестером;
3. анализ результатов.

Рекомендуется сделать замеры в разных местах конструкции.

Стоит руководствоваться следующими показателями:

• ножка переднего правого датчика – от 7 до 25 Ом;
• сопротивление изоляции – выше 20 кОм;
• ножка заднего правого датчика – от 6 до 24 Ом.

Без соответствующего оборудования и знания конструкции сделать правильные замеры будет затруднительно.

Возможные неисправности

Сломанная система АБС не будет выполнять свою прямую функцию. На практике распространены следующие дефекты:

Непременный предварительный этап – диагностика.

Только после проверки системы можно проводить конкретные мероприятия по устранению дефектов.

Часто задаваемые вопросы

Можно ли проводить самодиагностику?

Никто не запрещает предварительно проверить датчик АБС на работоспособность, но качественно и надежно это можно сделать только в профессиональных сервисах.

Какой тип датчика лучше?

Зависит от суммы денег, которыми располагает автовладелец. Датчики, которые основаны на эффекте Холла, на данный момент считаются самыми точными. В основе конструкции лежат микросхемы.

Могут ли отключиться все датчики сразу?

На практике неисправность затрагивает только одно устройство. Постепенно проблема может выявится и на других колесах.

Подведем итоги

Датчик ABS – это глаза и уши тормозной системы. Плохой сигнал гарантирует проблемы при работе АБС. Чтобы своевременно выявить возможные проблемы, рекомендуется обращаться в специализированные центры. Самодиагностика – способ выявления дефекта, но не метод его устранения.

Мнение эксперта

Иван Чайкин, автор статьи:

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

Замена датчика абс. Как поменять датчик абс. Делай Авто

Увидел ролик как поменять датчик абс. Может подскажете как поменять датчик абс своими руками?

Сергей написал(а)
Всё зависит от того, какой датчик меняется — передний или задний, и как устроено его крепление. Если датчик крепится к ступице за «ухо», то особых проблем не возникнет — отсоединил проводку, вынул датчик, вставил новый. Гораздо хуже, когда датчик находится внутри корпуса ступицы, в этом случае надо действовать крайне осторожно, потому что существует немалый риск оборвать проводку или повредить сам датчик. Надо запастись WD-40 и очень медленно, поливая вэдэшкой, пытаться вынуть датчик из ступицы. Если машина не особо старая, то должно получиться. В замене датчика АБС как таковой сложного ничего нет, главное — извлечь датчик в целости.

Геннадий написал(а)
Доступно

Алекс написал(а)
Для того что бы поменять датчик АБС на понадобиться домкрат и набор инструментов. Сам датчик АБС находится за колесом. Для начала стоит открутить колесо и очистить датчик АБС от грязи. Запомните место подключения датчика АБС, оно находится как правило со стороны пассажира справа от водителя разьем pin 2. Выкручиваем датчик АБС со ступицы колеса и отсоединяем штекер от разьема. Очищаес всю поверхность ступици и вкручиваем новый датчик. Следим за тем что бы датчик был вручен до конца. Подключаемые разьем и закручиваем колесо обратно на место. В среднем замена датчика занимает время около 30-40 минут. При замене датчика АБС на приборной панели не должна гореть лампочка о неисправности АБС

юрий написал(а)
как разобрать задний суппорт

НИКОЛАЙ написал(а)
ПОДСКАЖИТЕ ПОЖАЛУЙСТА НА ФИАТЕ ПЛОХИЕ ТОРМОЗА РАБОТАЮТ ТОЛЬКО ПРИ МАЛОЙ СКОРОСТИ БОЛЬШЕ НАБИРАЕШ РАБОТАЕТ ТОЛЬКО ПЕРЕД ЧТО МОЖЕТ БЫТЬ

Kroshka написал(а)
Где находится реле abs Rover 75 1.

Добавить отзыв

Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами?

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом».Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.

2. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
2. Далее снимаем колесо и получаем доступ к датчику.
3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

1. Домкратим колесо.
2. Включите мультиметр, установите режим измерения постоянного напряжения.
3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

Что такое АБС? Антиблокировочная тормозная система ABS в автомобиле — Словарь автомеханика

АБС или ABS, уже из расшифровки английской аббревиатуры (Anti-lock braking system), становится ясно что, это не отдельная деталь, а система, предотвращающая блокировку колес при торможении. В двух словах, на вопрос: что такое АБС, можно сказать так – это система датчиков, которые контролируют скорость автомобиля и скорость вращения колес. Поэтому увидеть как выглядит ABS невозможно, можно лишь посмотреть на отдельные ее элементы и наглядный результат работы сделав несколько тестов торможения с включенной и выключенной функцией антиблокировки. В большинстве современных автомобилей ABS работает вместе с EBD — системой распределения тормозных усилий.

Основными компонентами составляющих систему ABS можно выделить:

• Датчик поворота;
• Датчик сдавливания в тормозах;
• Блок управления АБС;
• Гидравлический блок.

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Вибрация педали тормоза и характерный треск говорит о срабатывании данной тормозной системы.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией.

АБС: что это, зачем использовать и принцип работы

Как работает антиблокировочная система тормозов и нюансы ее использования

Когда анти блокировочная система имеет какую-то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным.

Выявить отказавший узел системы можно с помощью обычного тестера и специальных «прозвоночных» таблиц, разработанных для каждой модели автомобиля или же по средствам комп. диагностики. Когда загорается значок ABS на панели, то проверив мультиметром сопротивление датчика (оно зачастую должно быть приблизительно равно 1,25 Ом можно понять стоит ли менять его или проблему стоит искать в проводке).

Основными неисправностями АБС

1. Отказ колесных датчиков. Через механическое повреждение или изменение воздушного зазора между колесным датчиком и зубчатым ротором (норма 0,4-1 мм). Иногда обрываются провода или окислятся контакты.
2. Падение напряжения в борт сети ниже 10,5 В.
3. Выход из строя электродвигателя гидронасоса. Реже всего система отключается через выход из строя гидроклапанов или блока управления ABS. Также возможен выход системы из строя из-за неквалифицированного ремонта автомобиля.

Советы и рекомендации

1. Не разделять электрические разъёмы, при включенном зажигании или при работающем двигателе.
2. Электронный блок управления ABS чувствителен к колебаниям напряжения, поэтому нужно следить за исправностью аккумулятора, генератора и реле-регулятора – рабочее напряжение на борту должно находиться в диапазоне 12 – 14,2В.

Как АБС влияет на тормозной путь?

Как изменяется тормозной путь АБС

О том, как влияет на тормозной путь работа антиблокировки тормозов, зачастую складывается ошибочное мнение. Много водителей надеются на то, что эта система не только позволяет объехать препятствие, но сократить тормозную дистанцию.

Основная задача системы ABS – сохранить управляемость автомобиля, а не уменьшить тормозной путь! То есть тормозная дистанция, от нажатия педали до полной остановки, в большинстве случаев, меньше не станет, даже на оборот, часто может увеличится. Все будет зависеть от дорожного покрытия (мокрое, сухое, гравий, грунтовка, лед или снежная каша), а также типа резины (летняя, зимняя шипованная или липучка). Также на тормозной путь влияет тип и настройка самой системы.

Прерывистое прижимание тормозных колодок к диску позволит прокручиваться колесу, дав возможность изменить траекторию при вывороте руля. Машина при этом может свернуть, а не сунутся в заносе по инерции, как это происходит при традиционном экстренном торможении.

Как выглядит торможение авто с ABS и без

Так в среднем можно ориентироваться на такие показатели:

• Сухой асфальт – выигрыша в дистанции нет ни в том, ни в другом случае при не высоких скоростях, но когда скоростной режим нарушен, то на 15% преимущество у тормозов с АБС.
• Брусчатка, кочки – торможение без дополнительной системы на 10% эффективнее.
• Грунтовка, гравий и снежная каша – без АБС можно остановится быстрее.
• Обледенелая дорога – срабатывание антиблокировки тормозной путь сократить значительно.

Однако в любом из этих случаев преимуществом тормозов с АБС является то, что вы сможете объехать препятствие и не стирать резину, а с тормозным расстоянием у кого как получится, все будет зависеть от настройки и типу работы антиблокировочной системы, а также навыков самого водителя.

С увеличением скорости тормозной путь станет длиннее, однако следует отметить, что если скоростной режим будет выше 60 км/ч, то результат длина тормозного пути с абс на сухом асфальте будет уже меньше чем без такой системы. Также учтите, что эти данные не являются точными ведь торможение, зависит от многих факторов.

Часто задаваемые вопросы

• ABS как расшифровывается?

  Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

• Кто изобрел АБС?

  Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

• Принцип действия АБС?

  Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

  Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

  Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

  Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

• org/Question»>

  Как АБС влияет на АКПП?

  На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

  Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Связанные термины

Датчик скорости переднего колеса (замена) Lada Largus / Лада Ларгус

Датчик скорости переднего колеса

Так выглядит датчик в ступичном узле (поворотном кулаке): 1 – установочное кольцо датчика скорости; 2 – внутреннее кольцо подшипника передней ступицы; 3 – датчик скорости вращения переднего колеса; 4 – ступица колеса; 5 – поворотный кулак

Подшипник ступицы с датчиком: 1 – магнитная шайба подшипника; 2 – датчик скорости; 3 – подшипник ступицы; 4 – установочное кольцо датчика скорости

Снятие

Поддомкратить автомобиль и установить на надёжные подставки, либо установить на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять переднее колесо.

(Поднять автомобиль на высоту, удобную для выполнения работ).

1 — скоба крепления жгута проводов датчика скорости;
2 — фиксатор подкрылка;
3 — подкрылок арки переднего колеса;
4 — датчик скорости вращения переднего колеса;
5 — кронштейн крепления жгута проводов датчика скорости на стойке передней подвески;
6 — поворотный кулак

Извлечь фиксатор 2, рисунок 21-2, подкрылка арки переднего колеса в зоне расположения жгута проводов датчика скорости (отвертка плоская).

Примечание: Для удобства работы можно снять передний подкрылок (см. тут)

Извлечь жгут проводов датчика скорости из пазов кронштейна 5 стойки передней подвески и из держателя 1 на брызговике моторного отсека.

Извлечь изолирующий пеноматериал 1, рисунок 21-3, из гнезда крепления датчика скорости поворотного кулака (необязательно).

1 — изолирующий пеноматериал;
2 — датчик скорости вращения переднего колеса;
3 — фиксатор

Извлечь датчик 2 скорости из отверстия крепления на поворотном кулаке, отжав отверткой язычок фиксатора 3 датчика (отвертка плоская).

Отсоединить колодку жгута проводов датчика скорости от жгута проводов переднего и снять датчик.

Внимание. Изолирующий пеноматериал датчика скорости вращения колеса подлежит обязательной замене.

Установить изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке.

Подсоединить колодку жгута проводов датчика скорости к жгуту проводов

Установить датчик скорости в посадочное отверстие на поворотном кулаке до срабатывания защелки фиксатора.

Установить жгут проводов датчика скорости в пазы кронштейна стойки передней подвески и в держатель на брызговике моторного отсека.

Закрепить фиксатором подкрылок арки переднего колеса.

Установить переднее колесо.

Снятие и установка датчиков АБС автомобиля Нива Шевроле

Датчики скорости колес вырабатывают сигналы о скорости каждого колеса автомобиля, которые передаются в электронный блок гидроагрегата

Датчики скорости колес вырабатывают сигналы о скорости каждого колеса автомобиля, которые передаются в электронный блок управления гидроагрегата.

В основу работы колесных датчиков положен принцип электромагнитной индукции.

При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

Электронный блок управления производит логическую обработку сигналов о скорости колес и, в зависимости от их состояния (чрезмерное ускорение или замедление колеса), направляет управляющие команды к гидромодулятору.

Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, снижает, повышает или удерживает постоянным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым оптимальное регулирование тормозных сил

Датчики снимаем при ремонтных работах или при замене неисправного датчика

Подготавливаем автомобиль к выполнению задания и устанавливаем его на подъемник или смотровую канаву

Отсоединяем минусовую клемму аккумулятора

Снятие датчиков ABS передних колес

При снятии правого датчика скорости откручиваем гайки крепления кронштейна адсорбера и отводим адсорбер в сторону (статья – Улавливание паров топлива Нива Шевролет)

При снятии левого датчика скорости отсоединяем клемму «плюс» от аккумуляторной батареи и снимите ее с автомобиля.

Отсоединяем штекерную колодку 2 жгута датчика скорости переднего колеса от жгута проводов переднего.

Вынимаем уплотнитель 1 и проталкиваем штекерную колодку жгута датчика в отверстие в крыле автомобиля.

Поднимаем автомобиль на высоту, удобную для выполнения работы

Отсоединяем жгут датчика скорости переднего колеса от кронштейна 4

Откручиваем болт 2 крепления датчика 3 к кронштейну датчика скорости переднего колеса на поворотном кулаке

Снимаем датчик переднего колеса

Установка

Устанавливаем датчик скорости переднего колеса в обратной последовательности

При установке нужно учесть зазор между датчиком и зубцом ротора должен быть 0,72-1,33 мм. Момент затяжки болта крепления датчика 8±2 Нм.

Снятие и установка датчика скорости заднего колеса

Подготавливаем автомобиль к выполнению задания и устанавливаем его на подъемник или смотровую канаву

Отсоединяем минусовую клемму аккумулятора

Устанавливаем автомобиль на подъемник или смотровую канаву

Поднимаем автомобиль на удобную высоту, если автомобиль находится на подъемнике

Вынимаем из отверстия в кузове резиновое уплотнение 5 жгута датчика

Аккуратно вынимаем из кузова жгут и штекерную колодку. Разъединяем колодку

Отсоединяем жгут датчика скорости от кронштейнов 4 и скобы 3.

Откручиваем болт 1 крепления датчика 2 к заднему мосту

И снимаем датчик скорости заднего колеса

Установка

Установку датчика скорости заднего колеса выполняем в обратном порядке

Перед установкой смазываем уплотнительное кольцо датчика трансмиссионным маслом

Зазор между датчиком и зубцами ротора должен быть 0,13-1,12 мм. Момент затяжки болта крепления датчика 8±2 Нм.

Если необходимо заменить ротор переднего колеса, нужно заменить привод или наружный ШРУС

Если нужно заменить ротор заднего колеса, заменяем полуось в сборе.

Как проверить датчики АБС: ошибки ABS и диагностика

Антиблокировочная система тормозов ABS (АБС) является одной из наиболее распространенных систем активной безопасной на автомобиле. Данное решение позволяет избежать полной блокировки колес при активном торможении и сохранить контроль над управлением.

Фактически, водитель получает возможность экстренно тормозить и одновременно управлять транспортным средством. В свою очередь, это дает возможность объехать препятствие, изменять направление движения ТС, чтобы избежать серьезных ДТП и т.п.

Само собой, если на панели приборов горит ABS, необходимо срочно провести диагностику и устранить неисправности, ошибки АБС или сбои. Как показывает практика, среди частых поломок выделяют выход из строя датчиков системы. Далее мы рассмотрим, как проверить датчики ABC.

Содержание статьи

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д. Важно понимать, что датчик данной системы является важным элементом.

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

• Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса.

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм. При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS.

• Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS. Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т. д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

• Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Если замена датчика АБС не дала результатов

Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.

Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает.  Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.

При этом компьютерная диагностика показывает, что от датчика АБС нет сигнала. Далее выполняется замена датчика, но система ABS все равно не работает. Даже если удалить ошибку при помощи сканера, через несколько метров или через 1-2 торможения ошибка загорается снова.

Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала  от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.

Зазор между ними  минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь  или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.

Учитывая такую особенность, перед установкой нового датчика нужно сначала проверить зазор, почистить гребенку растворителем. По окончании следует щупом проконтролировать величину зазора. Не допускается увеличение зазора больше 1 мм. Также важно осмотреть элементы на предмет возможных повреждений.

Если нет точной уверенности, можно сравнить детали с такими же устройствами  на другом колесе. В том случае, если выявлен повреждения гребенки колеса, элемент нуждается в замене.

Еще добавим, что индуцирующий элемент на некоторых авто может быть реализован в виде резинового кольца или магнитной ленты. Внутри кольца стоят магнитные пластинки. Бывает так, что во время поточных ремонтов данное кольцо просто не устанавливают. Естественно, система ABS без них работать не будет.

Что касается ленты, ее легко повредить. Это значит, что работать нужно осторожно, так как в случае повреждения ленты датчик АБС не будет нормально работать. Еще важно следить за тем, чтобы во время замены ступичного подшипника был установлен элемент с индуцирующим кольцом в том случае, когда именно такая конструкция предусмотрена на авто.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов. Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь.

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д.  Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS.

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.

Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.

NAPA Ноу-хау: что такое датчик ABS? — Advanced Auto Clinic в Делаване, штат Висконсин

[ad_1]

Антиблокировочная тормозная система использует датчик ABS или датчик колеса для контроля скорости вращения колеса и отправки этой информации в компьютер ABS. ЭБУ АБС использует эту информацию для предотвращения блокировки тормозов во время аварийной остановки. Если скорости колес не равны, компьютер модулирует антиблокировочную функцию до тех пор, пока скорости не выровняются.

Где расположены эти датчики?

Датчик ABS обычно расположен в каждой ступице / роторе колеса в четырехканальной системе ABS. В некоторых устройствах с задним приводом датчик установлен в заднем дифференциале.

Будет ли неисправный датчик АБС включать лампу проверки двигателя или влиять на работу автомобиля?

Да, неисправный датчик может загореться контрольной лампой неисправности (MIL) или контрольной лампой АБС и может вызвать отказ антиблокировочной тормозной системы в безопасной и правильной работе.

Каковы общие причины сбоев?

Обычно эти датчики выходят из строя в результате засорения металлическим мусором, тормозной пылью или грязью из-за воздействия агрессивных элементов.

Как определить, неисправны ли эти датчики?

Датчик АБС можно проверить визуально, а обмотку проводов и жгут датчика можно проверить на обрыв, короткое замыкание и надлежащее сопротивление, указанное на заводе-изготовителе, с помощью омметра.

Посмотрите это видео, демонстрирующее типичную замену датчика скорости ABS.

Ознакомьтесь со всеми деталями тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, что такое датчик ABS, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

[ad_2]

NAPA Know How Blog Ссылка на источник

Что такое датчик ABS и почему он выходит из строя?

Антиблокировочная тормозная система использует датчик ABS или датчик колеса для контроля скорости вращения колеса и отправки этой информации в компьютер ABS. ЭБУ АБС использует эту информацию для предотвращения блокировки тормозов во время аварийной остановки. Если скорости колес не равны, компьютер модулирует антиблокировочную функцию до тех пор, пока скорости не выровняются.

Где расположены эти датчики?

Датчик ABS обычно расположен в каждой ступице / роторе колеса в четырехканальной системе ABS. В некоторых устройствах с задним приводом датчик установлен в заднем дифференциале.

Будет ли неисправный датчик АБС включать контрольную лампу двигателя или влиять на работу автомобиля?

Да, неисправный датчик может загореться контрольной лампой неисправности (MIL) или контрольной лампой АБС и может вызвать отказ антиблокировочной тормозной системы для безопасной и правильной работы.

Каковы общие причины сбоев?

Обычно эти датчики выходят из строя в результате засорения металлическим мусором, тормозной пылью или грязью из-за воздействия агрессивных элементов.

Как определить, неисправны ли эти датчики?

Датчик АБС можно проверить визуально, а обмотку провода и жгут датчика можно проверить на обрыв, короткое замыкание и надлежащее сопротивление, указанное на заводе-изготовителе, с помощью омметра.

Посмотрите это видео, демонстрирующее типичную замену датчика скорости ABS.

Ознакомьтесь со всеми деталями тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, что такое датчик ABS, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% тех, кто занимается самоделкой, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Можно ли водить машину с неисправным датчиком АБС?

За последние десять лет транспортные средства стали все более сложными, и новые технологии проникают в наши автомобили с поразительной скоростью. В начале девяностых было странно видеть, как в автомобиль встроена подушка безопасности, сейчас трудно найти новую машину без камеры заднего вида и без установленных подушек безопасности менее шести.

Когда в автомобиле выходит из строя ненужная электроника, всегда есть владельцы, которые выражают желание приобрести простой автомобиль, не оснащенный этими посторонними функциями. Когда в старых европейских автомобилях выходят из строя такие вещи, как подогрев сидений или воздушные насосы, это, вероятно, конец. Стоимость ремонта таких предметов часто превышает сумму, которую готов потратить владелец. Если машина доставит их из точки А в точку Б, значит, она сделала свое дело. Если АБС выходит из строя, есть ли необходимость в срочном ремонте системы, или можно оставить ее с горящей лампочкой АБС на весь срок службы автомобиля?

АБС необходимо отремонтировать, в конечном итоге

Антиблокировочная система тормозов стала основным элементом автомобильных спецификаций в начале 2000-х годов и больше не стала опцией, а стала стандартной функцией. Сегодня сложно найти что-либо без антиблокировочной системы тормозов, так как это обязательная функция безопасности на всех новых автомобилях. При таком большом количестве автомобилей, оборудованных АБС, возможный отказ этих компонентов неизбежен. Если многие государственные проверки не требуют, чтобы система ABS работала, не думайте, что эта система не так важна, как двигатель или подвеска.

Распространенная ошибка АБС — неисправность датчика скорости вращения колеса. В отличие от масляной лампочки или указателя температуры, указывающих на перегрев, нет необходимости немедленно останавливаться и парковать автомобиль.Отличительной особенностью антиблокировочной системы тормозов является то, что автомобиль всегда использует гидравлическую тормозную систему, независимо от того, в каком состоянии находится АБС. Пока механическое тормозное оборудование исправно и безопасно (суппорты, колодки, роторы), тормоза должны всегда работайте над тем, чтобы остановить автомобиль.

Рабочие тормоза без АБС?

Когда на неисправность АБС указывает светящаяся приборная панель, нет необходимости паниковать, но в конечном итоге необходимо принять меры. Например, если у датчика АБС оборван провод, вся система АБС будет отключена, поскольку первоначальная самопроверка не будет успешной.В зависимости от сезона и частоты плохого состояния поверхности в вашем районе, для одних это будет иметь большее значение, чем для других. Зимой торможение на любой скользкой поверхности будет таким, как если бы автомобиль вообще не был оборудован АБС: заблокированные колеса, отсутствие рулевого управления и снижение управляемости. Но тормоза по-прежнему имеют все функциональные возможности, которыми они были оснащены на заводе, просто нет электронной возможности помочь водителю в плохой ситуации.

Индикатор ABS горит желтым цветом по какой-то причине — он указывает на то, что при вождении следует соблюдать осторожность, но нет необходимости останавливаться.Целесообразно проверить систему раньше, чем позже, но дождаться следующей зарплаты — неплохие сроки. Просто помните об ограничениях вашего автомобиля с отключенной системой ABS и двигайтесь соответственно.

Как очистить датчик колеса ABS на автомобиле

Есть много вещей, которые могут вызвать загорание лампы антиблокировочной системы тормозов (ABS). Некоторые из этих вещей серьезны, но часто это означает, что вам нужно очистить датчики. Один или несколько датчиков грязного колеса (все автомобили с антиблокировочной тормозной системой имеют хотя бы один) могут привести к срабатыванию системой индикатора ABS во время цикла самооценки компьютера.Конечно, вы никогда не должны игнорировать свет, но прежде чем вы поедете к своему механику и заплатите кому-нибудь за его чистку, вы легко можете сделать это самостоятельно. Вы будете шокированы, когда увидите, сколько дорожного мусора может накапливаться на этом очень важном датчике. Кроме того, поскольку датчик также используется в некоторых системах контроля тяги, если у вас есть контроль тяги или противобуксовочная сигнальная лампа, вы можете обнаружить, что очистка датчиков ABS также исправит это.

Даже если ваша лампа ABS не появилась, рекомендуется регулярно чистить датчики. Хорошее время для этого — во время замены тормозных колодок, когда колеса уже сняты с машины. На данный момент это 10-минутная работа, а не час или два.

Безопасно закрепите автомобиль и снимите колесо (колеса)

Начните с ослабления колесных проушин на переднем колесе или колесах (в зависимости от того, где находятся ваши датчики). В целях безопасности и для лучшего рычага всегда делайте это, пока машина все еще стоит на земле. Затем приподнимите переднюю часть автомобиля и надежно поставьте ее на опоры домкрата.Всегда следите за надежной опорой для вашего автомобиля. Шатающийся автомобиль или грузовик может привести к серьезным травмам или повреждению автомобиля. Нет причин рисковать, когда вы работаете под приподнятым автомобилем. С помощью автомобильного сейфа снимите колесные проушины и снимите переднее колесо или колеса.

С выключенными колесами полностью поверните рулевое колесо, противоположное той стороне, с которой вы работаете. Например, если вы работаете со стороны пассажира, поверните колесо до упора в сторону водителя.Это упростит вам доступ к деталям из АБС как визуально, так и с точки зрения досягаемости.

Снять датчик колеса

Найдите датчик колеса АБС. Снимите болты, которыми он крепится к остальной подвеске. Вам также может потребоваться открутить несколько болтов, которыми проводка крепится к раме или подвеске автомобиля, чтобы отодвинуть датчик от автомобиля для очистки. Проследите за линией и / или жгутом проводов, чтобы увидеть, есть ли еще болты. Помните, не заставляйте это делать или слишком сильно тянуть.

Вдоль линии есть еще два 10-миллиметровых болта, которые необходимо удалить — просто следуйте линии датчика ABS, чтобы добраться до них. Здесь изображены начальные болты для этого приложения. Разные машины настраиваются по-разному, но в большинстве случаев идея одна и та же. Важно помнить, что никогда не заставляйте что-либо двигаться. Если вы удалили все болты и другие компоненты крепления, вы сможете вытащить датчик без каких-либо усилий.

Очистка датчика АБС

Освободив датчик, возьмите тряпку и протрите датчик, пока он не станет чистым.Я предпочитаю не использовать какие-либо химические вещества для обработки сенсора, чтобы избежать потенциальных проблем. Однако, если датчик действительно шероховатый, используйте слабый мыльный раствор и хорошо промойте. Датчики ABS — это точные инструменты в сырой среде. Они достаточно прочные, чтобы не повиснуть на тормозах быстро движущегося автомобиля, но один хороший удар — и они могут быть повреждены и не подлежат ремонту. Помните об этом при работе с этими датчиками. Небольшая осторожность, проявленная сейчас, сэкономит вам дорогостоящий ремонт позже.

Чтобы завершить работу, переустановите датчик точно так же, как вы его снимали.Не пропускайте этап повторного присоединения линии или проводки к этим точкам крепления. Может показаться, что они не имеют значения, но если вы примете неверное решение, это может стать очень дорогим. Не расстраивайтесь, если индикатор ABS не погаснет сразу. Для повторного анализа и полного сброса системы может потребоваться до нескольких дней.

Apec Торможение | Полная спец. Полная остановка.

Антиблокировочная тормозная система (ABS) — это система безопасности транспортного средства, которая позволяет колесам автомобиля поддерживать тяговый контакт с поверхностью дороги во время торможения, предотвращая блокировку (прекращение вращения) колес и предотвращая неконтролируемое занос.Это автоматизированная система, использующая принципы торможения с каденсом. Торможение с каденсом — это навык, которым практикуют опытные или профессиональные водители на транспортных средствах без или до технологии ABS. Система ABS делает это намного быстрее и с лучшим контролем, чем могли бы сделать многие водители. ABS обычно обеспечивает улучшенный контроль над автомобилем и сокращает тормозной путь на сухих и скользких поверхностях. Однако на рыхлых гравийных, обледенелых или заснеженных поверхностях ABS может увеличить тормозной путь, но при этом улучшить управляемость автомобиля.

С момента своего появления антиблокировочные тормозные системы были значительно улучшены с целью дальнейшего повышения безопасности и комфорта водителя. Более поздние технологии не только предотвращают блокировку колес при торможении, но также могут предоставлять данные для бортовой навигационной системы, системы контроля тяги, ассистента экстренного торможения, помощи при трогании на подъеме, электронного контроля устойчивости и смещения тормозов спереди назад. Ничего из вышеперечисленного было бы невозможно без датчиков скорости вращения колес.

ABS или датчик скорости вращения колеса в относительно простой, но жизненно важной части системы ABS, поскольку он используется для передачи информации о скорости вращения колеса модулю управления ABS.

Датчики скорости вращения колес устанавливаются непосредственно над или рядом с импульсным колесом, они также известны как звуковое колесо, но чаще всего называются кольцом ABS. Кольцо прикреплено к части транспортного средства, которая вращается с той же скоростью, что и ходовое колесо, такой как ступица колеса, тормозной диск, ШРУС или приводной вал.

Типы датчиков АБС
Датчики ABS подразделяются на два разных типа: пассивные и активные. Пассивный — без источника питания, а активный — с источником питания.

Пассивные датчики
Они состоят из проволочной катушки, намотанной на магнитный сердечник, и постоянного магнита. Штифт полюса внутри катушки соединен с магнитом, и магнитное поле распространяется на кольцо ABS. Вращательное движение кольца ABS и связанное с ним чередование зубцов и зазоров вызывает изменение магнитного потока через колесо импульсов и катушку. Изменяющееся магнитное поле индуцирует в катушке переменное напряжение, которое можно измерить.Частоты и амплитуды переменного напряжения связаны со скоростью вращения колеса. Датчик создает сигнал переменного тока, который изменяет частоту при изменении скорости колеса. Блок управления ABS преобразует сигнал переменного тока в цифровой сигнал для интерпретации.

Структура пассивного датчика

Выходная волна пассивного датчика

Пассивные датчики больше и менее точны, чем активные датчики, и начинают работать только тогда, когда колесо достигает определенной скорости, поэтому они имеют ограниченную работу на более низкой скорости.Они также не могут работать задним ходом, поэтому не могут определять направление движения.

Активные датчики, с другой стороны, намного более точны и могут определять скорость ниже 0,06 мили в час, это жизненно важно для современных систем контроля тяги. Некоторые активные датчики могут даже определять направление вращения колес. Активным датчикам требуется внешний источник питания для работы и работы в сочетании с зубчатым или магнитным кольцом ABS. Активные датчики создают цифровой сигнал, который передается на блок управления в виде токового сигнала с использованием широтно-импульсной модуляции.

Структура активного датчика

Существует два типа активных датчиков. Датчик Холла и магниторезистивный датчик

Датчик Холла — датчик Холла использует эффект Холла, который представляет собой генерацию напряжения (напряжения Холла) на электрическом проводнике, поперечном электрическому току в проводнике и магнитному полю. поле перпендикулярно току. Они реагируют на изменения магнитных полей разностью напряжений, которая отправляется на блок управления ABS в виде прямоугольного сигнала.В них используется полупроводниковый датчик, подключенный к электронной схеме, защищающий датчик от возможных скачков напряжения, и постоянный магнит.

Выходная волна активного датчика

Датчики Холла регистрируют скорость вращения колеса через зубчатый или магнитный энкодер (кольцо ABS), часто встречающийся на ступице колеса, диске или подшипнике. Датчики очень точные, но их нужно устанавливать точно.

Датчик Холла с зубчатым кольцом

Датчик Холла с магнитным кольцом

Преимущество использования магнитного кольца перед зубчатым кольцом состоит в том, что датчик может быть намного меньше, поскольку в датчике не требуется постоянного магнита .Вместо этого оно расположено в практически плоском «кольце ABS». Это магнитное кольцо может быть расположено в подшипнике ступицы колеса, что позволяет использовать их в ограниченном пространстве. Изменение магнитного поля теперь создается участками полярности внутри кольца.

Магниторезистивный датчик — в этих датчиках используется кольцо магнитного кодировщика, внешне похожее на кольцо кодировщика, связанное с датчиком Холла. Однако кольцо энкодера, связанное с этим датчиком, имеет сегменты магнитной дуги, которые вызывают явное изменение сопротивления при прохождении датчика.Именно это позволяет блоку управления определять направление вращения колеса. Магниторезистивные датчики намного более точны, но, как правило, более дороги, чем датчики Холла, и требуют менее точного положения установки, что означает, что они могут быть расположены дальше от «кольца ABS», чем датчики других типов.

Оба активных датчика менее чувствительны к электромагнитным помехам, вибрации и колебаниям температуры, чем пассивный датчик.

Диагностика неисправностей
Вообще говоря, датчики АБС очень надежны, однако из-за их расположения они имеют тяжелую жизнь.

Если загорается какая-либо из вышеперечисленных сигнальных ламп, педаль тормоза дрожит при торможении на низких скоростях или колеса блокируются при торможении, то, вероятно, есть неисправность где-то в системе ABS.

Возможные причины,
• Ржавое, потрескавшееся или вздувшееся кольцо из АБС-пластика
• Кольцо ABS заблокировано, повреждено, отсутствуют зубья или окна
• Датчик АБС смещен.
• Поврежден датчик АБС из-за удара о дорожный мусор.

Один из самых частых звонков, которые мы в настоящее время получаем в наш технический отдел, касается задней части Peugeot 308. Этот конкретный тормозной диск также содержит подшипник и кольцо ABS. Мастерская заменяет диск только для того, чтобы обнаружить, что датчик АБС теперь контактирует с кольцом АБС нового диска. Apec или моторный фактор обычно винят в неправильной детали, однако детали Apec изготавливаются с точными размерами, как у оригинального диска, поэтому неисправен не диск. На самом деле происходит то, что со временем образуется коррозия и накапливается под точкой крепления датчика АБС.Это прижимает датчик к кольцу АБС и начинает изнашивать поверхность кольца АБС. Если это замечено до того, как диск прикручен болтами, то обычно датчик (если он не слишком изношен) можно открутить и удалить коррозию. Однако, если этого не заметить, это может привести к срабатыванию датчика АБС, когда автомобиль выезжает из мастерской.

TECHMATE здесь, чтобы облегчить вашу жизнь
Если вам нужно узнать больше о торможении с Apec, спросите TECHMATE.Позвоните Грэму, Мэтту или Сити по телефону 01454 285054 или напишите по электронной почте [email protected]

Как исправить автомобильную сигнальную лампу ABS

Загорелась сигнальная лампа антиблокировочной системы ABS? Мы команда сертифицированных механиков ASE. кто создал это руководство, чтобы помочь вам решить проблему с тормозной системой с АБС. и сэкономить при этом значительную сумму денег или, по крайней мере, увидеть, что вы платят при ремонте.

ABS означает безопасность «антиблокировочная тормозная система». система контроля.Каждый раз, когда возникает проблема с Тормозная система ABS включит контрольную лампу. Это должно предупредить водителя что эта система безопасности больше не активна и отключена. Давайте прыгнем прямо.

Как это работает

Антиблокировочная тормозная система (ABS) помогает сохранять управляемость и направление движения. устойчивость автомобиля при экстремальном торможении. Когда один или больше шин начинают проскальзывать они теряют сцепление, позволяя автомобилю заехать какое бы направление ни пожелало, даже совсем боком.Исследования показали, что автомобиль с антиблокировочной системой может снизить вероятность аварии на 18%. Это достигается за счет управления скоростью вращения каждого колеса с помощью измерение давления в тормозной магистрали.

СПОНСИРУЕМЫЕ ССЫЛКИ

Датчики частоты вращения колес расположены рядом с колесом и контролируют их вращение. скорость. Затем эта информация отправляется в компьютерный модуль, который вычисляет данные. от всех четырех колесных датчиков.Если компьютер видит одно или несколько колес вращаясь медленнее, чем другие, он сигнализирует клапану о сбросе давления в тормозной магистрали а затем пусть насос поддерживает это давление, чтобы колесо или колеса могли снова начать катиться. Вот почему вы почувствуете вибрацию педали тормоза, когда система активирована, что нормально.

Когда система ABS обнаруживает проблему, генерируется код неисправности, а затем хранится в системной памяти, которая включает сигнальную лампу.Большинство систем АБС работают в режиме реального времени, поэтому, когда код был запущен, а затем исправлен код должен очиститься в течение нескольких минут езды.

Хотя ранние разработки состояли из многих частей, современные системы более простые и включают в себя главный компьютерный модуль, клапан и гидравлический насос сборки и четыре датчика скорости вращения колес по одному на каждое колесо. Это упрощает ремонт и делает стоимость деталей более разумной.

Вот видео, которое покажет вам, что вас ждет, чтобы вы могли почувствовать больше комфортно о ремонте.После просмотра видео продолжайте вниз руководство для получения более подробной информации, которое регулярно обновляется. Мы представляем сначала проверьте самые простые вещи, прежде чем переходить к более сложным.

СПОНСИРУЕМЫЕ ССЫЛКИ

Прежде чем начать

После того, как вы определились, что собираетесь устранить проблему, припаркуйте машину на ровном месте. земля с трансмиссией в парке и аварийным тормозом, включенным с двигателем выключено.Вам может понадобиться разъем автомобиль, чтобы снять шину или заменить модуль управления. Всегда оставайся в безопасности использование домкратов при подъеме автомобиля в ремонт.

С помощью этого руководства вам может потребоваться Удалить шина для тестирования или замены детали. В тормозной суппорт и колодки также может потребоваться снять при замене колеса датчик.

Есть два способа выполнить этот ремонт. Либо вы можете приобрести считыватель кодов, способный считывать коды ABS, примерно за 44 доллара.00 с Amazon или вы можете начать проверку системы вручную. Доступ к большинству диагностических кодов ABS разъемом ALDL, как и компьютерная система управления двигателем.

Если эта сигнальная лампа мигает или горит постоянно, это означает, что система отключена. Так что, если вы оказались в ситуации, когда автомобилю нужна эта безопасность система не будет работать, и вы можете потерять контроль над автомобилем. Анти сигнальная лампа блокировки будет находиться в разных местах комбинации приборов для каждая машина, и это может сопровождаться красной сигнальной лампой.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1. Проверьте предохранитель ABS

Система abs, как и любая другая электрическая система, защищена предохранителем. который может перегореть, если произойдет скачок напряжения или если предохранитель сгорит. Если предохранитель перегорел, и вы заменили его, и он снова перегорел, короткое замыкание в система, которой обычно является компьютер АБС или двигатель насоса. Этот предохранитель АБС расположен в панели предохранителей под приборной панелью или в центре распределения питания под капюшон.

Подробнее: Как найти, проверить и заменить предохранитель ABS

Шаг 2: Проверьте датчик колеса ABS

Датчик скорости вращения колеса используется для контроля вращения колеса, которое затем контролируется компьютером АБС. Этот датчик используется вместе с статор колеса, который прикреплен к ШРУСу, ротору тормоза оси или ступице подшипника. Эти датчики подвержены дорожным условиям и вибрации, что может привести к их срабатыванию. короткое замыкание.Следуйте приведенным ниже инструкциям, чтобы выполнить тест с помощью вольтметра.

Подробнее: Как проверить датчик колеса ABS

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 3. Замена датчика скорости вращения колеса АБС

Если после проверки датчика или если вы просканировали компьютер АБС и получили код неисправности C0035, C0040, C0041, C0045, C0046, C0050, C0051, C1221, C1222, C1223, C1224, C1225, C1226, C1227, C1228, C1232, C1233, C1234 или C1235 датчик либо отключен от сети, либо закорочен и требует замены.Эта работа не Это сложно и может быть выполнено с помощью основных инструментов и домкрата.

Подробнее: Как заменить датчик колеса ABS

Шаг 4. Замените компьютерный модуль АБС

Контроллер АБС используется для контроля скорости вращения колес и может погаснуть как иногда бывает с электроникой. Этот компьютерный модуль расположен в верхней части насоса. двигатель и крепится четырьмя или пятью крепежными болтами. Если система ABS остается включенной после выключения ключа, что обозначается гудением или у вас просканировал систему и одна из катушек управления клапаном сгорела блок необходимо заменить.

Подробнее: Как заменить блок управления ABS

Шаг 5: Проверка кольца статора

Датчик скорости вращения колеса работает вместе с датчиком для контроля скорость вращения колеса. Если это кольцо будет повреждено, это может вызвать система неисправна. Если это кольцо смещается или повреждается таким образом, что зубы отсутствуют, система будет постоянно активироваться, потому что думает колесо вращается медленнее, чем другие.В этом случае эти кольца должны быть физически осмотренный. Для этой проблемы не будет светиться сигнальная лампа.

Расположение этих колец может отличаться, некоторые из них видны в плане, как показано ниже. но другие могут быть расположены внутри ступицы подшипника или дифференциала. Корпус.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация об этом руководстве, посетите наш форум, где сотни световых вопросов об АБС уже ответили наши сертифицированные механики.

Заключение

Будьте внимательны при первом вождении автомобиля после ремонта системы АБС. Слушать для аномальных шумов или проблем с производительностью, которые могут указывать на проблему, которая нужен дополнительный осмотр. В большинстве случаев для американских пользователей очистка кода не требуется. построенные автомобили. Некоторые старые модели для Европы и Японии, возможно, потребуется очистить с помощью считыватель кода ABS. Если сигнальная лампа продолжает гореть после сброса кода, это означает у тебя все еще есть проблема.Если у вас есть вопросы по поводу Тормоза с АБС посетите наш форум.

Существуют различные инструменты и расходные материалы, которые вам понадобятся для выполнения этих работ. Мы создали для вас список, который легко получить, если у вас его еще нет.

Подробнее: Инструменты и расходные материалы, необходимые для ремонта системы АБС

Вам также понадобятся запасные части, такие как датчик скорости колеса, компьютерный модуль. или предохранители системы. Мы создали руководство, которое проинформирует вас, куда идти, чтобы получить лучшие предложения и качество.

СПОНСИРУЕМЫЕ ССЫЛКИ

Подробнее: Замена АБС руководство по закупке запчастей

Чтобы получить более подробную информацию о вашем конкретном автомобиле, посетите наш руководство по ремонту информационное руководство.

Подробнее: АБС руководство по ремонту

Ремонтировать машину может каждый, если он или она задумается. Если вы родитель пожалуйста, покажите своим детям, как делать ремонт, потому что им нужно будет знать это ценное информация также.

Выполнение работы для себя, семьи и друзей принесет вам удовлетворение и гордость, которую можно получить только правильно выполняя свою работу. 2CarPros будет рядом с вами на каждом шагу пути с нашими руководствами по ремонту, и если у вас есть вопросы, наша команда механика ответит им за бесплатно.

Статья опубликована 29.11.2020

Разбираемся с вашими датчиками: датчик ABS

Хотя традиционные тормозные компоненты, возможно, не сильно изменились, добавление электронных средств управления сделало тормозные системы намного безопаснее и умнее, чем когда-либо прежде.Такие технологии, как антиблокировочная система тормозов (ABS), электронная система стабилизации и система помощи при торможении, теперь стали обычным явлением. Однако все это было бы невозможно без одного небольшого, но важного устройства; датчик АБС или скорости вращения колеса. А поскольку неисправный датчик может негативно повлиять на работу этих систем, важно знать, что делает этот датчик, почему и как он выходит из строя, а также как диагностировать и заменить неисправный датчик.

Что делает датчик АБС и как?

Короче говоря, датчик ABS контролирует скорость и вращение колеса, чтобы оптимизировать как торможение, так и контроль тяги через ABS.Обычно устанавливаемый на колесе, он состоит из двух компонентов: реактивного колеса или звукового кольца, расположенного на оси, которая вращается вместе с колесом, и магнитного датчика или датчика Холла, который отправляет данные в модуль управления ABS. Данные о скорости вращения колес используются, чтобы определить, когда активировать АБС и какое давление необходимо безопасно приложить, чтобы остановить автомобиль без блокировки тормозов. Информация о скорости вращения колес также передается в другие системы (системы управления двигателем, трансмиссией, навигацией и шасси) по линиям данных от блока управления ABS.

Почему выходят из строя датчики АБС?

В зависимости от положения реактивное колесо или звуковое кольцо может легко испачкаться или повредиться. Точно так же пыль может собираться на датчике. В обоих случаях сигнал может быть нестабильным или вообще отсутствовать. К другим частым причинам отказа относятся:

• Обрыв проводки / обмотки датчика из-за чрезмерной вибрации
• Внутреннее короткое замыкание
• Увеличенный зазор ступичного подшипника
• Повреждение при замене других компонентов тормозной системы

На что обращать внимание при неисправном датчике АБС?

Неисправный датчик АБС влияет на ряд важных функций торможения и проявляет некоторые очевидные предупреждающие знаки, в том числе:

• Индикатор ABS: обычно это первый признак того, что есть проблема с системой ABS — это может быть вызвано либо датчиком, либо модулем управления.
• Контрольная лампа тяги: поскольку датчик АБС также передает данные в систему контроля тяги, проблемы могут также загореться этой лампочкой.
• Пониженная тормозная способность при резком торможении: автомобилю может потребоваться больше времени для остановки или потеря сцепления и управляемость при резком торможении.
• Меньшая устойчивость на мокрой или обледенелой дороге: водитель может испытывать снижение тяги и проскальзывание шин при движении по мокрой или обледенелой дороге.

Поиск и устранение неисправностей датчика АБС

Чтобы определить источник неисправности датчика, выполните следующие действия:

• Подключите диагностический прибор, запишите коды неисправностей и проверьте параметры данных в реальном времени для датчика ABS.
• Используйте мультиметр и осциллограф для проверки напряжения питания и сигналов с помощью — выполните измерение на разъеме датчика, чтобы проверить всю линию между блоком управления и датчиком.
• Осмотрите разъемы и проводку датчиков, чтобы убедиться, что они правильно расположены и закреплены, а также на наличие признаков повреждения или загрязнения.
• Проверить датчик и импульсное кольцо на наличие повреждений.
• При наличии грязи очистите контактную поверхность металлической щеткой.

Коды общих неисправностей

Общие коды неисправностей и причины включают:

• C0060 : Неисправность цепи переднего левого соленоида 1 АБС
• C0065 : Неисправность цепи 2 переднего левого соленоида ABS
• C0070 : Неисправность цепи правого переднего соленоида 1 ABS
• C0075 : Неисправность цепи 2 переднего правого соленоида ABS
• C0080 : Неисправность цепи электромагнитного клапана 1 АБС заднего левого колеса
• C0085 : Неисправность цепи 2 электромагнитного клапана ABS заднего левого заднего колеса
• C0090 : Неисправность цепи правого заднего соленоида 1 ABS
• C0095 : Неисправность цепи 2 правого заднего соленоида ABS

Как заменить неисправный датчик АБС

После того, как вы определили, что неисправен датчик АБС, выполните следующие простые шаги для замены датчика, как лучше всего:

• Для начала ослабьте колесные гайки, прежде чем поднимать автомобиль домкратом (пока не снимайте колесные гайки).Проконсультируйтесь с руководством по эксплуатации для правильных точек установки домкратов и убедитесь, что транспортное средство надежно поднято и поддерживается.
• Снимите колеса и отойдите в сторону, чтобы получить доступ к тормозной системе.
• Вам также может потребоваться снять тормозные колодки и диски, чтобы увидеть и получить доступ к датчику АБС. Посмотрите наше видео на YouTube, чтобы узнать, как это сделать.
• После получения доступа снимите болт, которым датчик крепится к ступице, и зажимы, которыми проводка датчика крепится к шасси / кузову автомобиля.
• Затем отключите датчик.
• Очистите область вокруг датчика наждачной бумагой.
• Действуя в обратном порядке, пора установить новый датчик ABS. Начните с подключения датчика, а затем протяните ремень назад так, чтобы он был прикреплен к кузову / шасси. Затем вставьте его в ступицу.
• Если вам приходилось снимать колодки и диски, переустановите их и затяните в соответствии с характеристиками
• Установите колеса, затяните и опустите автомобиль на землю.

  Comments |0|

  Cancel

  Remember me

  * Name:

  * @ Email:

  Website:


  Legend

  *) Required fields are marked
  **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

  Category: Разное
