Корректор фар ваз 2110

Главная » Сигнализация, освещение

Автор admin На чтение 2 мин Просмотров 1.4к.

Ценность и необходимость такого устройства, как корректор фар, давно ни у кого не вызывает сомнений. Хотя на отечественных машинах проблема ослепления встречных водителей не такая острая, как у обладателей ксеноновых фар, но тем, кого слепят, от этого не легче. Шутить с безопасностью не надо, поэтому корректор фар ВАЗ 2110 в данном вопросе может внести свой вклад в ее обеспечение.

О коррекции освещения

Как известно, проверка и регулировка осветительных приборов легкового авто проводится на незагруженной машине. Именно такой подход к регулировке освещения приводит впоследствии к дополнительным проблемам. При изменении загрузки автомобиля вследствие размещения на заднем сиденье пассажиров или груза, меняется световой поток, фары начинают светить выше, ослепляя при этом встречных водителей.


Избежать такой ситуации помогает устройство, корректирующее распространение света в зависимости от загрузки авто. Для многих машин, в том числе ВАЗ моделей 2114, 2112, 2115, 2110, 2109 подобное устройство является штатным оснащением машины. Существуют разнообразные по назначению аналогичные системы, выполняющих подобные функции и различающихся как принципом действия, так и возможностями по регулировке угла наклона осветительных приборов, но сейчас коснемся вполне конкретного устройства.

Корректор фар ВАЗ

В конструкции вазовских машин, для регулировки угла наклона осветительных приборов, используется гидрокорректор. Его работа основана на передаче усилия от ручки управления к фарам с помощью жидкости. Конструктивно подобный корректор включается в свой состав:

  • переключатель, позволяющий оперативно изменять для оптической оси угол ее наклона;
  • главный цилиндр, располагающийся на панели;
  • рабочий цилиндр, связанный с корпусом фар;
  • соединительных трубок, заполненных специальной незамерзающей жидкостью.

Принцип работы подобного устройства достаточно прост. При повороте ручки переключателя это изменение воспринимает главный цилиндр, и на его выходе формируется усилие, поступающие через заполненные трубки на рабочие цилиндры. Они парные и установлены на каждую фару. Под действием поступившего усилия шток рабочих цилиндров начинает перемещаться, изменяя направление светового потока.

Корректор описанного типа, используемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109 является неразборным и в случае повреждения заменяется полностью, вместе с цилиндрами и трубками. Наиболее частыми причинами отказов подобной системы, являются перетирание трубок и потеря заполняющей их жидкости.

Гидрокорректор, применяемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109, достаточно прост по конструкции и использует гидравлический привод для управления положением осветительных приборов. Из-за потери жидкости, заполняющей соединительные трубки, возможно прекращение работы подобного устройства.

Гидрокорректор фар ВАЗ – назначение и устройство, принципа работы и основные причины выхода из строя

Содержание статьи:

Добрый день, дорогие друзья. Сегодня речь об одном механизме, которым не все автолюбители пользуются, а он важен для правильного освещения дороги в темное время суток. О нем вспоминают, когда пытаются отрегулировать фары своими руками, но не получается поднять световой пучок максимально вверх. Препятствовать этому может гидравлический помощник, который призван помогать водителю управлять углом наклона оптики. Имя ему – гидрокорректор фар. О нем пойдет речь в этой статье.

Познакомимся с его назначением, где он находится и каким образом регулирует угол наклона отражателя фары. Поговорим о его поломках и способах ремонта или замены. Рассмотрим виды корректоров головного света, применяемые в автомобилях и какие лучше устанавливать в своей машине. Начнем с самого главного – для чего он нужен, где находится и как работает.

Назначение

Гидрокорректор фар применяется не только в моделях Ваз, но и в иномарках, более старых годов выпуска. Поэтому этот материал будет полезен не только владельцам «классических» Жигулей, но и машин иностранного производства. Обидно, что он ломается чаще всего именно на отечественных авто, срок его службы не более 3-5 лет максимум.

Для чего он нужен? Он регулирует угол падения светового пучка на дорожное покрытие в зависимости от загруженности автомобиля. Если едите один в машине и багажник ваш пустой, то фары будут светить под одним углом, относительно дороги, если загрузить авто полностью, то его передняя часть поднимется вверх. Соответственно, положение фар изменится относительно горизонта, световой пучок поднимется вверх.

Последствия:

  1. Световое пятно на дороге станет более размытое, так как свет не будет концентрироваться на определенном расстоянии от машины, уровень освещенности дороги сильно упадет
  2. Будите слепить встречных водителей

Одним словом – светить будите в небо со всеми вытекающими последствиями.

Поэтому гидрокорректор позволяет водителю, не выходя из машины, регулировать положение фар, в зависимости от степени загруженности транспортного средства.

Имеет несколько положений:

  1. «0» — фары подняты максимально вверх. От этой точки нужно начинать регулировку угла падения света регулировочными болтами на блок-фаре под капотом. Это положение соответствует одному человеку в салоне и пустому багажнику
  2. «I» — Четыре человека в машине
  3. «II» — Полный салон людей и до 75 кг багажа
  4. «III» — Максимальная загрузка машины, пять человек в салоне и максимально загружен багажник

Зная это, водитель может рукояткой настройки гидрокорректора управлять положением фар во время движения. Это удобно и безопасно в ночной поездке.

Как он работает

Он состоит из:

  1. Регулятора с ручкой управления. Он установлен в герметичном сосуде с жидкостью
  2. Трубок – две штуки на каждую фару. По ним передается давление от регулятора к исполнительным механизмам на отражателях
  3. Рабочих поршней. Они же механизмы, отвечающие за изменение положения отражателя. К ним через трубки передается изменение давления от регулятора и в зависимости от него, шток выдвигается или утапливается в глубь поршня корректора.

Разберем принцип работы подробнее

Вся эта система герметичная. В гидрокорректор фар заливается тосол или жидкости на его основе. Это необходимо, чтобы во время морозов она не замерзла и система не утратила герметичности, разорвав пластиковые трубки.

Водитель, вращая регулятор в салоне по часовой стрелке, приводит в движение поршень, который находится в главном цилиндре гидрокорректора. Он имеет резьбовую часть. Вращением шток корректора вкручивается в полость цилиндра, создавая в нем избыточное давление. Простыми словами – он начинает давить на жидкость, залитую в него.

Это давление по трубкам передается в рабочие цилиндры, расположенные в обеих фарах. Избыточное давление, которое в них создается, выталкивает поршни наружу. Тем самым поднимаются отражатели вверх. Чтобы понять, как это работает, разберем конструкцию блок-фары подробнее.

Внутри фара состоит из:
  1. Рефлектора
  2. Верхнего держателя
  3. Регулировочного рычага
  4. Возвратной пружины
  5. Винта регулировки в вертикальном направлении
  6. Штока гидрокорректора
  7. Нижней опоры

К рефлектору крепится верхний держатель отражателя фары. Он соединен с рычагом, который верхним концом упирается в винт вертикальной регулировки, а вторым в шток корректора. Возвратная пружина прижимает рычаг к задней крышке фары, опуская рефлектор максимально вниз.

Поршень рабочего цилиндра гидрокорректора выдвигается вперед, толкая рычаг. Он, имея верхнюю точку опоры на регулировочном винте, тянет верхней своей частью рефлектор назад. Отражатель меняет свой угол наклона, относительно горизонтальной линии и фара начинает светить вверх.

Водитель крутить салонный регулятор корректора в положении «2» или «3», давление в системе уменьшается, рабочие поршни утапливаются в глубь цилиндров. Рычаг, под действием возвратной пружины, прижимается к задней стенке, толкая вперед рефлектор. Отражатель опускается, световой пучок светит вниз.

Часты случаи, когда водитель замечает, что фары светят вниз, регулировка корректором не дает нужного результата, направление светового пучка не меняется. Это происходит из-за поломок в системе гидрокорректора фар. Давайте разберем подробно.

Неисправности и почему он ломается

  1. Потеря герметичности в трубках, местах их крепления к цилиндрам, протечки в манжетах главного или рабочего цилиндров;
  2. Заклинивание рабочих поршней

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.

Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.

Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться. При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.

Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.

Видео про устройство и основные поломки гидрокорректора фар ВАЗ:

Альтернатива ВАЗовскому гидрокорректору

На рынке существует несколько заменителей «стокового» гидравлического корректора угла наклона фар. А именно:

  1. Механические
  2. Электрические

Механический

Они из себя представляет заготовку рабочего цилиндра классического гидрокорректора. Вместо шланг и поршня используется длинный винт. Один конец которого выходит в подкапотное пространство, второй упирается в рычаг рефлектора фары.

Для его установки достаточно отсоединить заводской цилиндр гидрокорректора и в посадочное место вставить механический. Чтобы это сделать, нужно нажать на защелку и провернуть его против часовой стрелки на четверть оборота. Эта защелка выйдет из пазов, гидроцилиндр отсоединится от корпуса фары.

Электрокорректор

Он представляет из себя отдельную систему. Вместо трубок заполненных жидкостью используются провода. Блок управления находится в рукоятке регулятора, который помещается в салоне в стандартном для него месте. Исполнительные механизмы – электрические. Они свободно подходят в места крепления заводского гидрокорректора.

Явным преимуществом электрокорректора перед гидравлическим – отсутствие рабочей жидкости. Она не вытечет, поршни не заклинят. Перед механическим – возможность дистанционной регулировки из салона угла наклона фар.

Вывод

Задумка отечественных инженеров хорошая. Ручная настройка наклона фар в зависимости от загрузки машины – отличная идея. Но как обычно, исполнение подвело. Слишком нежная получилась конструкция, срок службы не превышает 3-5 лет, достаточно где-то появится утечке жидкости, как гидрокорректор ВАЗ отказывается работать.

Существуют альтернативы ему, о которых упоминалось выше, они тоже обладают своими достоинствами и недостатками, но их срок больше, особенно это касается механических корректоров. Существуют автоматические регуляторы с датчиками положения кузова, где не требуется вмешательство со стороны водителя. Если Вам это интересно, то пишите об этом в комментариях, я посвящу этому устройству отдельную тему.

Всем удачи на дорогах! Ставим лайки или пишем негативные мнения под этой статьей.

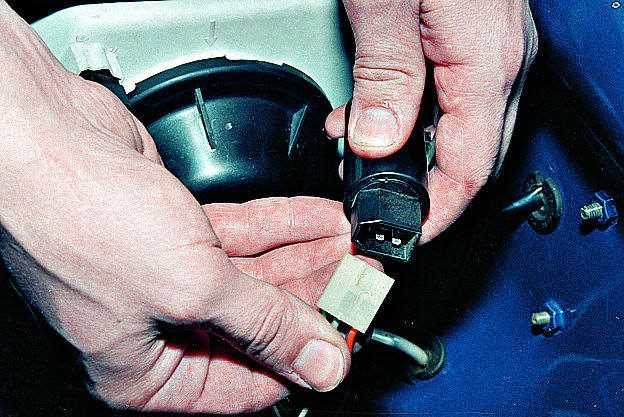

Электрокорректор фар: установить

Электрокорректор фар – средство для изменения направления светового луча от фар. На автомобилях ВАЗ по умолчанию стоит гидрокорректор привода, который менее привлекателен и быстро выходит из строя. Поэтому многие автовладельцы предпочитают устанавливать электроприводы, а не гидравлику. Они намного надежнее, проще в эксплуатации, потребляют очень мало тока, поэтому не будут работать на всю машину в целом. Ручка может быть установлена ​​в любом удобном месте.

Зачем нужны корректоры

Главная особенность луча на любом автомобиле – черно-белая окантовка. Это линия, разделяющая свет и тьму, она заканчивается освещенной зоной перед автомобилем. Тогда водитель ничего не видит. Причем эта граница находится на разном расстоянии от автомобиля — все зависит от ускорения и нагрузки. Чем больше вес несет автомобиль, тем выше балка.

Электропроводка фар ВАЗ-2110 способна исправить ситуацию. Если при движении без нагрузки балка находится в нормальном положении, то при увеличении массы она сместится вверх. Можно открыть капот и немного опустить катафоты — это даже ручки спец. Но за одну поездку масса автомобиля может несколько раз меняться — тут с настройками не пройдет. Из салона регулировать было бы намного проще. Именно это позволяет вносить системные исправления.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Разновидности точилок электрических

По роду работ можно выбрать следующие виды точилок электрических:

  1. Ручная – регулируется с помощью включить панель приборов.
  2. Автоматическая – коррекция происходит по датчику положения кузова.

Среди ручных еще можно выбрать гидравлические, пневматические и механические. Но они менее актуальны. Электропроводные фары ВАЗ-2115 намного эффективнее в работе и позволяют автоматизировать настройку переднего освещения.

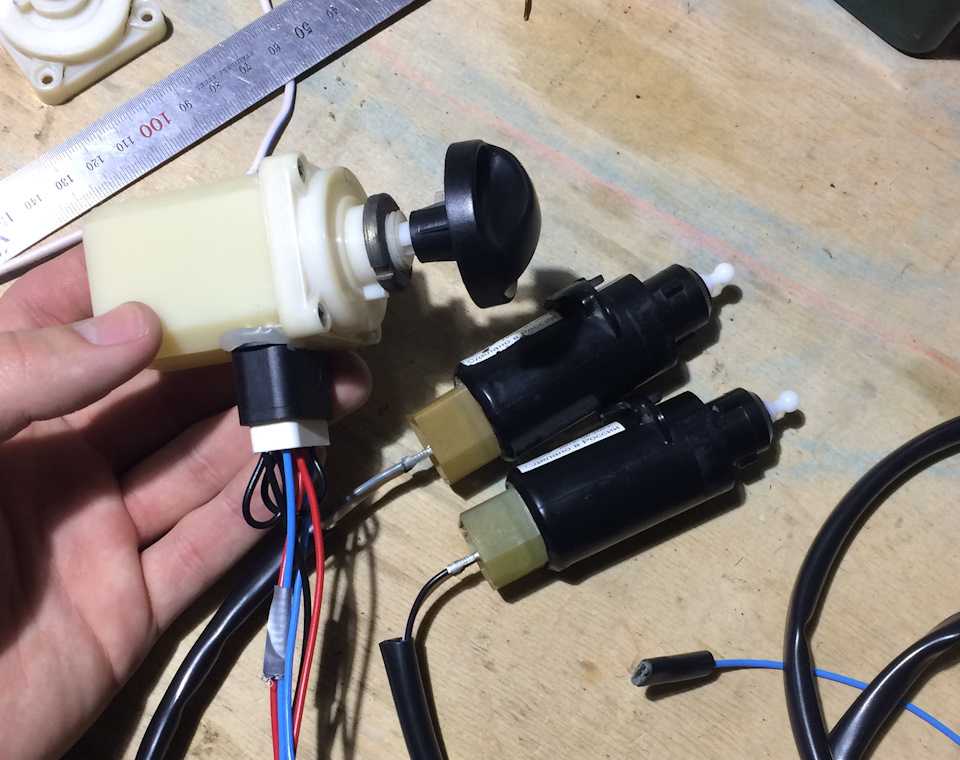

Электромеханические типы корректоров

Этот тип высокотехнологичных устройств является наиболее популярным и распространенным. Конструкция простая, состоит из нескольких элементов:

  1. Мотор-редуктор на каждой фаре.
  2. Переключатель на 4 положения.
  3. Электропроводка.
  4. Предохранитель.

В случае использования такого устройства необходимо сделать следующее:

  1. Разобрать (если установлен) гидрокорректор.
  2. Если коммутатор вы планируете установить в другом месте, первый пункт делать необязательно. Наиболее подходящее место для установки переключателя — слева от руля.
  3. Проложить проводку к каждой фаре. Жгут проводов желательно соединить пластиковыми стяжками.
  4. Установите на место регулировочную тягу старого гидроколлатора на новый шаговый двигатель.
  5. Подсоедините провода к шаговым двигателям.
  6. Поскольку данное устройство потребляет даже небольшой ток, необходимо установить зазор плюсового предохранителя на 7,5 Ампер. Защита от короткого замыкания это устройство спасет вас. Но лучше всего рассчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выберите подходящий предохранитель с запасом прочности 25 %.

Подключение электропроводки фар ВАЗ-2109Лучше всего к жгуту, который идет от замка зажигания. Это полностью обесточит цепь при выключенном зажигании, повысит надежность и безопасность.

Использование автоматического корректора

Это более продвинутое решение, так как при эксплуатации полностью исключается возможность вмешательства в систему. Широкое распространение получила оптика новых автомобилей и ксеноновые фары. В последнем пучок света имеет большую интенсивность, поэтому обязательно нужно установить коррекцию – водители, движущиеся во встречном направлении, не будут ослеплены.

Область применения автоматического корректора очень широкая, расстояние от кузова автомобиля до светотеневой границы одинаково

  1. Неровность дорожного покрытия.
  2. Скорость автомобиля.
  3. Ускорение.
  4. Нагрузки.

Компоненты автоматического корректора

Нормальную работу системы обеспечивают:

  1. Датчики автомобиля – обычно 2 или 3 (задние и передние).
  2. Блок управления на микроконтроллере с простым алгоритмом.
  3. Актуаторы – шаговые двигатели в фарах.
  4. Транзакция.

С помощью датчиков контролируется расстояние до поверхности дороги спереди и сзади автомобиля. Электронный блок управления рассчитывает угол наклона машины. И, в зависимости от скорости автомобиля, регулировка луча. Практически во всех автоматических системах предусмотрена ручная регулировка – для этого устанавливается переключатель.

Установка автокорректора

Для работ по установке электропроводки фар на ВАЗ-2110 Вам потребуется:

  1. Снять фары и избавиться от старого корректора фар (если он установлен).
  2. При необходимости расширить отверстие, в котором планируется установка нового диска.
  3. Установите новые приводы на фару, при необходимости используйте герметик. В некоторых случаях приходится полностью менять конструкцию, делая большие отверстия, и в них же устанавливают моторы. Чтобы внутрь фонарей не попала пыль, обязательно все щели заделайте герметиком.
  4. Установка датчика Одно условие – расстояние до поверхности дороги около 260 мм. Установка производится как на переднюю, так и на заднюю оси.
  5. Провода от датчиков к блоку управления можно проложить в тоннелях, в которых расположены тормозные трубки. Если таких туннелей нет, просто хомуты соединяют провода с трубками.

Теперь можно подключить всю систему к бортовой сети и попробовать ее в действии.

Стоимость доработок

Цена немалых электропроводных фар – самые простые можно приобрести за 1500-3000 руб. Возможно, что на ваз будет проще установить штатный гидрокорректор, который стоит копейки — 300-500 рублей, но и срок службы не очень большой. Да и с установкой устройства могут возникнуть проблемы. Для автоматизированных систем они имеют гораздо большую стоимость – более 13 000 рублей. Для российского автопрома это очень высокая цена.
