Как пользоваться стрелочным динамометрическим ключом: Как пользоваться динамометрическим ключом: щелчковым шкальным и стрелочным механическим

by admin

Содержание

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

  • Трещотка (съёмная насадка).
  • Гнездо для установки сменных насадок с фиксатором.
  • Корпус, содержащий пружинный механизм.
  • Установочная шкала или измерительный элемент.
  • Фиксатор установки момента.
  • Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

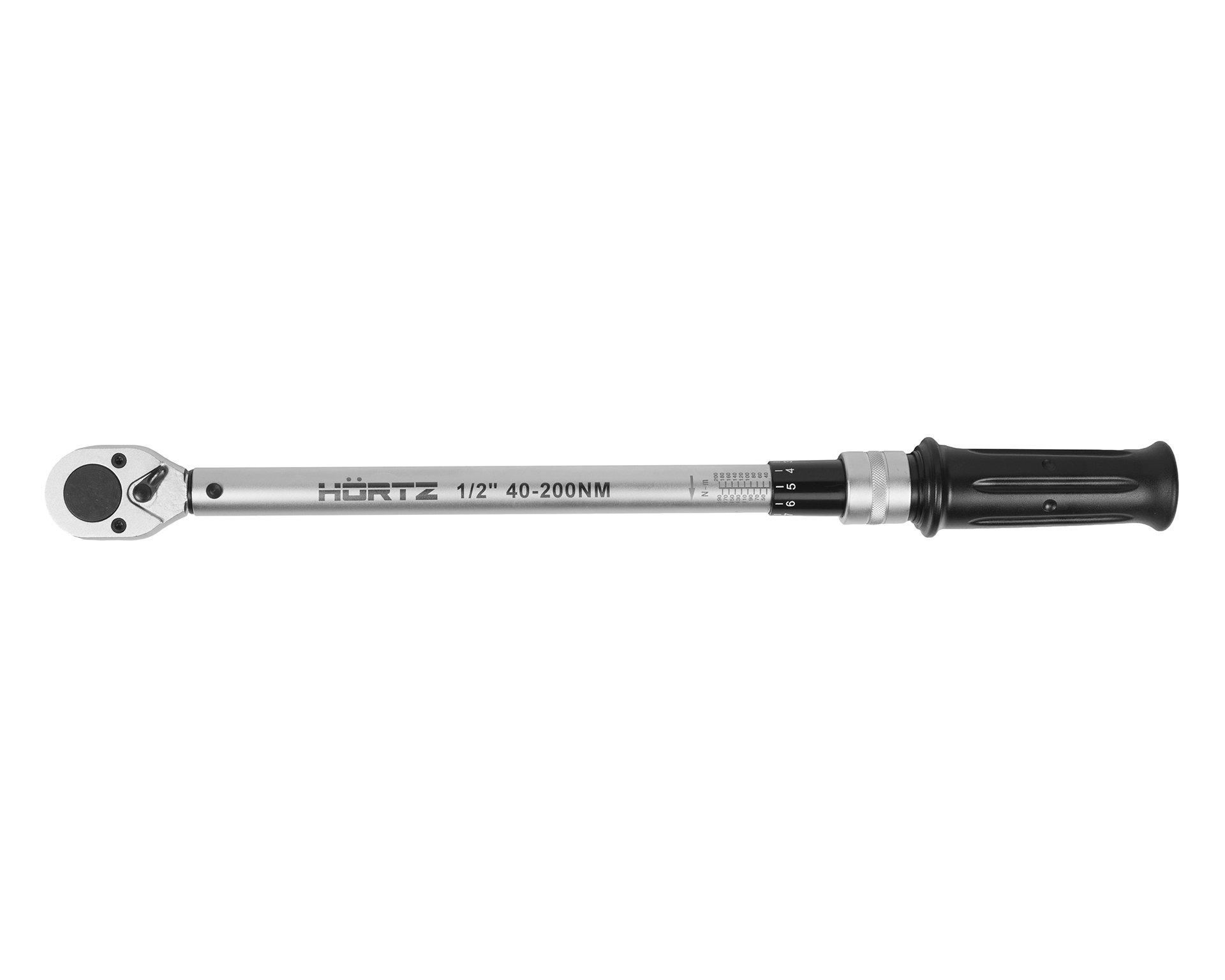

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

  • Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
  • Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
  • Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
  • Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
  • Особое внимание следует обращать при работе на низких крутящих моментах.
  • После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
  • Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
  • Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

  • Хорошая освещённость.
  • Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Оцените статью: Поделитесь с друзьями!

Динамометрический ключ стрелочный как пользоваться

Главная » Разное » Динамометрический ключ стрелочный как пользоваться

Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.


Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.


Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:


  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид

www.aist-tools.ru

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании.

В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки.

Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

  • Трещотка (съёмная насадка).
  • Гнездо для установки сменных насадок с фиксатором.
  • Корпус, содержащий пружинный механизм.
  • Установочная шкала или измерительный элемент.
  • Фиксатор установки момента.
  • Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год.

Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

  • Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
  • Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
  • Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
  • Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
  • Особое внимание следует обращать при работе на низких крутящих моментах.
  • После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
  • Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
  • Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

  • Хорошая освещённость.
  • Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как пользоваться динамометрическим ключом для автомобиля?

Как пользоваться динамометрическим ключом для автомобиля — вопрос, интересующий многих владельцев транспорта. Хотя мужчина никогда не должен жаловаться на свой автомобиль – сам ведь выбирал, но что делать, если машина дает все больше поводов для откровений соседям по гаражу? Плохие дороги и низкокачественное топливо совершают свое пакостное дело, раз за разом выводя железного коня из строя. Можно искать ремонт на стороне, в наше время есть несчетное количество различных СТО, гарантирующих полное избавление от неисправностей.

Содержание этой статьи

Бывают случаи, что разлучаться со своей роскошью не хочется, имеется недоверие к другим мастерам – и это можно понять. Если хозяин машины трепетно к ней относится, то ремонт производится дома.

Кому как не ему знать все особенности транспортного средства? Тогда перед нами предстает фанатичный автолюбитель, имеющий в своем гараже внушительный набор инструментов, среди которых обязательно есть динамометрический ключ для автомобиля.

Что это за инструмент?

Такой прибор необходим для затяжки соединений, которым необходимо равномерное дозированное приложение усилий. Ведется много споров о его необходимости. Но очевидно, что этот инструмент незаменим при четких показателях силы давления на болт или гайку. Ключ также может использоваться и в других сферах: сборке автоматов, промышленного оборудования, кораблестроении.

По сути, это обычный гаечный ключ, только оснащенный встроенным динамометром. Это дает возможность затягивать крепления с точно заданной силой.

То есть если, например, в руководстве по эксплуатации вашего автомобиля указано, что фиксация гаек должна делаться с усилием в сто десять ньютон, то точно обеспечить такие показатели вы сможете лишь с помощью динамометрического механизма.

Особо важной будет возможность установить заданный параметр. Именно точность затяжки разнообразных соединений механизма и является преимуществом этого устройства. Изготовители выпускают множество видов таких инструментов.

Состоят они в основном из схожих для всех моделей деталей:

  • ручки для крепления насадки, которая затягивается;
  • насадочного фиксатора, имеющего положения в позициях от одного до трех;
  • съемной насадки, выполненной в виде трещотки;
  • пружинного механизма, имеющего измерительную шкалу;
  • ручку,оборудованную фиксатором, которая регулирует заданное усилие.
Как пользоваться шкалой динамометрического ключа. Видео:

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

Щелчковый ключ

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.

Выбор динамометрического ключа

Цели, которые вы преследуете, лежат в основе требований к подобным инструментам. Также важен финансовый аспект. Самым дорогим будет ключ с электронным наполнением, но если ваша цель не заключается в достижении высокой точности, то можно присмотреться к щелчковым или торсионным моделям.

Определяясь, какой динамометрический ключ выбрать, обязательно удостоверьтесь в оригинальности и целостности инструмента. На нем не должно быть видимых браков. Подбирайте модели из прочных сплавов и надежных механизмов, тогда ключ прослужит намного дольше. Немаловажным будет выбор диапазона предполагаемых усилий. С этим поможет определиться инструкция к автомобилю, где к каждому резьбовому соединению указан допустимый параметр прилагаемых усилий на зажим.

Если вкратце, то основывайте покупку на том, что вы будете делать с его помощью. Перед тем как проверить динамометрический ключ в домашних условиях, следует протестировать его в магазине.

Не забудьте удостовериться, как он лежит в руке. Комфортность использования очень важна, ведь нужно не только сохранить инструмент в целостности, но и не повредить свои ладони.

Ручка должна идеально подходить к пальцам. Поверхность обязательно выбирается из нескользящих материалов, чтоб рука не соскочила с ключа в самый неподходящий момент. Также вы не должны чувствовать перенапряжения кистевого сустава при длительном использовании. И вот когда учтены все детали, можно приступать к покупке.

Как пользоваться динамометрическим ключом, чтобы не срывать резьбу! Видео:

Как пользоваться щелчковым ключом?

В принципе применение такого инструмента немного отличается от эксплуатации других видов изделий. Но все же есть нюансы, требующие пристального рассмотрения. Интуитивно можно сообразить, что пользоваться таким инструментом необходимо в ситуациях, требующих определенного показателя усилия.

В своем большинстве они позволяют затягивать элементы по часовой стрелке, но есть и обратного направления инструменты. Реверсивные модели объединяют в себе оба качества.

При покупке инструмента в магазине комплектом прикреплена подробная инструкция, как пользоваться динамометрическим ключом щелчкового типа. Это нужно не только для точного выполнения поставленных задач, но и для продления срока службы инструмента.

Очень важный момент заключается в том, что плечо рычага нельзя удлинять трубой или другим самодельным устройством. В противном случае точность намного падает.

Работать придется только своими руками. Использование же динамометрического ключа в качестве обычного воротка значительно увеличит его износ.

Подход к работе тем или иным инструментом зависит от вида. Щелчковый предельный ключ в первую очередь требует выставления нужного значения ньютон-метров.

Для этого надо провести следующие манипуляции:

  1. Ослабить гайку, отвечающую за «стоп».
  2. На шкале зафиксировать необходимую нагрузку с помощью рукоятки.
  3. Ввести в стабильное положение стопорной гайкой.

На неподвижную часть рукоятки нанесены грубые значения усилия, на поворотную – точные. Комбинируя их, возможно достичь желаемого результата. После этого можно приступать к работе. При достижении необходимого результата раздастся характерный звук в виде щелчка – резьбовое соединение зажато.

При использовании таких изделий можно не обращать внимания на угол перекашивания головки относительно болта или гайки. Усилия будут равномерно распределяться по поверхности детали, не нанося ущерб точности. И благодаря звуковому сигналу можно работать с таким ключом практически вслепую. Но при всем при этом нужно строго соблюдать заводские указания.

Работа электронным ключом требует более щепетильного отношения. Главным преимуществом является возможность регулировать усилие в пределах десятых, а то и сотых долях ньютон-метра.

Соприкосновение с закручивающимся элементом должно быть под прямым углом. Переусердствовать вам помешает звуковой сигнал зуммера.

Все довольно просто. Однако, чтобы устройство прослужило долго, надо не только знать, как правильно пользоваться динамометрическим ключом, но и как за ним ухаживать.

Заключается он в таких моментах:

  1. Эксплуатировать инструмент исключительно в пределах критических диапазонов во избежание преждевременного износа.
  2. Периодически проводить тестирование или поверку, чтобы показатели не сбивались от намеченных на шкале цифр.
  3. Не превышать установленные на приборе показатели, ведь он может банально сломаться.
  4. Осматривать регулярно после применения на предмет механических или физических повреждений корпуса или подвижных элементов.
  5. Хранить инструмент исключительно в сухих местах.
  6. На сбережение оставлять устройство только с выставленным на нулевое значение регулятором.

Таблица усилий затяжки метрических болтов

Усилие указано в Ньютон-метрах.

Как сделать самому?

Наверняка не один автолюбитель хотел в целях экономии или просто утешения собственного самолюбия смастерить динамометрический ключ своими руками. В этом поможет воспоминание из школьного курса физики.

Для начала необходимо разобраться в величинах и их конвертации. Все руководства по эксплуатации автотранспорта содержат указания относительно допустимых усилий зажима болтов или гаек в ньютонах на метр. Крутящий момент является перемножением силы, прикладываемой к плечу на его длину.

Что же означает, к примеру, 10 ньютонов на метр? Прилагаемые усилия пропорционально зависят от длины рычага. Для достижения цифры в десять единиц необходимо приложить десять килограммов силы на рычаг в десять сантиметров.

Значит, в начале кустарного производства стоит выбор рукоятки. Отличным вариантом будет труба длиной в пятьдесят сантиметров и диаметром до двадцати пяти миллиметров.

Трубу можно будет одеть на любой ключ или же вставить в нее кубический квадрат для головок. Динамометр можно найти на каждом рынке, и представляет он собой безмен или пружинные весы.

Зарядное устройство для автомобильного аккумулятора своими руками. — здесь больше полезной информации.

Лучше брать к использованию измеритель силы с круглым циферблатом – на нем можно достигнуть меньшей погрешности.

Оптимально максимальное значение будет в двадцать килограммов. Крепить его к трубе следует строго перпендикулярно, путем проделывания в одном конце основы двух отверстий для болтов. Далее, нужно проградуировать свою работу.

Вас заинтересует эта статья — Какой автомобильный пылесос лучше купить?

Показатели в десять ньютон на метр достигаются при остановке стрелки на отметке в два килограмма. Свечи зажигания зажимаются прилагаемым усилием в шесть кило, что по-научному — тридцать ньютон-метров. И так далее.

Такой самодельный рычаг поражает своей абсолютной универсальностью, и к тому же его не найти ни в одном магазине. Конструкция, как влитая, подходит для разводного, рожкового и накидного ключа, для шестигранника или воротка.

Конечно, о высокой точности речь и не идет, но для достижения грубых цифр вполне подойдет и такое приспособление. Да и оперировать подобным инструментом довольно хлопотно.

autoot.ru

Как работать с динамометрическим ключом. Как пользоваться динамометрическим ключом? Советы и рекомендации

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами . Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шка

rvkd.ru

Вопрос к знатокам: Как правильно пользоваться шкалой динамометрических ключей? — Сообщество «Инструмент

Всем привет!

ИСПРАВЛЕНО: Проблема решена, всем ОГРОМНОЕ спасибо за помощь!

Приобрёл недавно себе для ремонтных автомобильных работ 2 динамометрических ключа фирмы JTC:
1. JTC 1201 1/4″ 275 мм 2-24 Hm щелчковый
2. JTC 1202 3/8″ 360 мм 19-110 Hm щелчковый

Вопрос — как пользоваться шкалами на крутящейся ручке? Особенно это касается большого ключа, там выбито всего 6 делений с соответствующими номерами от 0 до 6. На обоих ключах они имеют разные значения.
На первом ключе надписи на шкале — 0 — 0.4 — 0.8 — 1.2 — 1.6 — 0
На втором ключе надписи на шкале — 0 — 1 — 2 — 3 — 4 — 5 — 6 — 0
Фото прилагаю. Если нужно будет еще фото напишите, я добавлю.

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

15 февраля 2016 в 12:39 Метки: димамометрический, ключ, 1/2, 1/4, 3/8, ключи

www.drive2.ru

Обзор динамометрического ключа КМШ-140 НИЗ 15кг — DRIVE2

Так как, я являюсь обладателем автомобиля отечественного автопрома ВАЗ-2107, то регулярно возникают проблемы с его ремонтом и обслуживанием, а закручивать гайки на глаз порою чревато поломкой в самый неподходящий момент. Поэтому решил купить себе простенький ключ для проверки и затяжки болтовых соединений. Выбор пал на отечественный вариант от Новосибирского завода, давно уже зарекомендовавшего себя советским качеством изделий, у меня уже есть от него шоферский набор инструмента, так что знаю не понаслышке.

Заказ из интернет-магазина пришел вот в такой пузырчатой упаковке.

Полный размер

Вот в таком кейсе, пластик на вид прочный ударостойкий, такой же как и из шоферского набора. В набор входит сам ключ с кейсом и инструкция к нему.

Полный размер

Стрелка показывает на ноль, как и должно быть

Ключ прямой, в руке лежит хорошо, ничего нигде не болтается, металл видно качественный с антикоррозийным покрытием, к виду нареканий нет.

Полный размер

На обратной стороне ручки выбит цифровой код.

Полный размер

Инструкция включает в себя все основные технические показатели изделия и как им правильно пользоваться.

Полный размер

Полный размер

Диапазон измерений указан от 30-140 Н.м или 3-14 кгс*м, хотя фактически шкала позволяет измерять от 0,5-16 кгс*м. Погрешность ±4%, что для затяжки отечественной «классики» вполне допустимо, квадрат 1/2 дюйма — самый распространенный среди шоферского инструмента.

Полный размер

В самом конце стоит штамп и подпись Отдела технического контроля, что говорит о том, что ключ прошел проверку и его показания объективны. Слышал, что продукцию НИЗ стали очень часто подделывать, поэтому это послужит нам еще одним подтверждением оригинальности изделия.

Полный размер

Так как капремонт ГРМ автомобиля (под что, собственно, и покупался инструмент) пришлось перенести на следующую весну или лето, когда будет потеплее, поэтому решил проверить работоспособность ключа измерив момент затяжки болтов колес, которые я затягивал вручную когда переобувался на зиму. По книге, момент затяжки должен составлять 7 кгс*м(70Н.м), до этой метки я и доводил указатель. Ни один болт не стронулся с места, из-за чего даже возникло подозрение в их перетянутости, поэтому при весенней переобувке воспользуюсь уже ключом для контроля затяжки колес.

После работы ничего не погнулось, стрелка вернулась на свое место, как и должно быть.

Полный размер

Из плюсов: очень добротно сделанный качественный инструмент, инструментальная сталь по ГОСТу, а не какая-то китайская сыромятина, самый доступный вариант на рынке. Из минусов хотелось добавить лишь то, что им не везде можно подлезть.

Для тех, кому нужен простой доступный динамоключ для ремонта своего авто в гараже это самый оптимальный вариант, рекомендую.

Обзор набора автоинструмента НИЗ «Спутник-3»

Удачи на дорогах!

www.drive2.ru

Динамометрические ключи — делюсь впечатлениями. — Сообщество «Инструмент

Всех категорически.
Решился поделится впечатлениями про динамометрические ключи, которые используем в мастерской.

Пользоваться ими я начал с тех времен, как приобрел свой первый автомобиль.
До этого я ремонтировал только свои мотоциклы и все затяжки делал руководствуясь только своим шестым чувством. После нескольких сорванных гаек я понял, что оно у меня в плане чувства момента усилия на гайках сильно притуплено. Потом услышал от друзей, что есть ключ волшебный, который не дает перетянуть болт.
Итак первый ключ.
Это был динамометрический ключ 3/8 Joneswey, купленный во Владивостоке в 2008 году.

Использовал я его везде где мог. В основном это подвеска и двигатель.
Ключик неплохой, но менять на нем момент затяжки хлопотно и долго. Шкала плохочитаемая.
Ключ имеет реверсивную трещотку. Работает в обоих направлениях как динамометрический.

Далее был приобретен динамометрический ключ Force.
Это маленький ключ, с моментами от 5 до 25 Нм. Приобретался специально для затяжки мелких болтов на автомобиле. Ключ неудачный. Толи мне такой попался, то ли что. короче врет иногда. Было пару случаев когда сорвал с ним резьбу.
Шкала у него так же слабочитаемая.
Ну и потом появился Proxxon Micro clik 200/S

Очень хороший ключ. Точный. С удобной шкалой и нормальным фиксатором на ручке. Кроме этого его возможно (повернув рычаг на трещотке в соответствующее положение) использовать как вороток и можно дотягивать болты.

Недавно приобрел овертку для совсем мелких болтов.

Специфическая штука, но когда нужно точно собрать агрегат — незаменима.
Правда менять на ней момент затяжки — ну очень неудобно… шестигранником нужно взводить пружину.Однако точная штука. Еще один минус — скользкая.

Пару советов при выборе динамометрического ключа.

Определитесь на сколько часто Вы его будете применять. Если редко — берите простой ключ. С его неудобствами можно смериться учитывая, что применять будете его редко. Если пользоваться будете часто — тут уже смотрите в сторону более качественных и соответственно более удобных в работе ключей.

Ну и напоследок видео 🙂
Первая часть — для чайников.

Далее сам отзыв про ключи

Вот…
Всем Бобра.
Про хорошие, профессиональные ключи фильма.

www.drive2.ru

Динамометрический ключ! — Suzuki Jimny, 1.3 л., 1998 года на DRIVE2

Всем привет озадачился я однажды вопросом как работает сей инструмент и для чего он нужен и сохранил на будущее чтобы не забыть. Может кому еще полезно будет.Так же интересуют приблизительные моменты затяжки для резьбовых соединений может у кого есть уже выборка?
В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm.
Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники. И в решении данной задачи надежным помощником станет динамометрический ключ.
Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку.
Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.

динамометрический ключ

Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm, Ваш ключ издаст характерный щелчок, он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать вашу гайку все сильней и сильней.
Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе. К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо. Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис дорогостоящий.
Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм. Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm. 10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть в мануале по машине. Не желательно использовать ключ на крайних значениях рабочего диапазона.

Динаном


Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нул

www.drive2.ru

Как пользоваться динамометрическим ключом

По поводу того, нужен ли обычным автолюбителям динамометрический ключ, ведутся долгие и жаркие споры. А между тем, все в данной ситуации, в общем-то, достаточно просто. Давайте разберемся, что такое динамометрический ключ, как им пользоваться и как хранить.

Что такое динамометрический ключ

По сути своей это обычный ключ, который оснащается динамометром, и позволяет затягивать резьбовые соединения с точно заданным усилием. Другими словами, если в документации к вашему автомобилю сказано, что затяжка гаек на колесах должна производиться с усилием в 110 ньютон метров, то обеспечить данное условие вы сможете только при помощи динамометрического ключа. Именно точность момента затяжки того или иного узла или соединения, и является преимуществом, которое обеспечивают динамометрические ключи. Рассмотрим теперь основные разновидности данного инструмента.

Виды динамометрических ключей

Сверху вниз: шкальный, стрелочный, электронный и предельный динамометрические ключи

Динамометрические ключи можно разделить на два основных типа:

  • Индикаторные;
  • Предельные;

Индикаторные динамометрические ключи в свою очередь бывают:

  • Шкальными;
  • Стрелочными;
  • Электронными;

Наиболее высокой точностью обладают конечно же электронные ключи, тогда как остальные два вида, не могут похвастаться высокой точностью показаний.

Что же касается предельных ключей, то нужное значение усилия здесь выставляется перед началом работы. А когда вы достигаете этого значения, ключ издает щелчки или же срабатывает другой механизм сигнализации.

В основном, те, кто пользуется подобным инструментарием, выбирают ключи предельные. Электронные ключи слишком дорогие, к тому же в быту для простого автолюбителя и не требуется идеальная точность. Кроме того, не всегда удобно контролировать показания динамометра. А с предельным ключом, все  достаточно просто. Выставил нужное значение и работаешь, не отвлекаясь ни на какие шкалы, стрелки, циферблаты. Поэтому, даже опытные мастера на СТО, предпочитают именно ключи предельного типа. К тому же, придельные динамометрические ключи  дольше сохраняют высокую точность работы, в сравнении с индикаторными не электронными аналогами.

Существуют так же ключи односторонние и реверсивные. Первые пригодны только для затяжки правой резьбы, а вторые могут работать и с левой нарезкой. Следовательно, реверсивные модели будут гораздо универсальнее.

Различаются динамометрические ключи и по диапазону измеряемых усилий. Самые маленькие из них работают в диапазоне от одного до шести Ньютон метров, а наиболее распространенные автомобильные динамометрические ключи могут работать в диапазоне от сорока до двухсот НМ.

Читайте также: Что такое ГБЦ в автомобиле.

Так нужен ли автовладельцу динамометрический ключ

Некоторые владельцы автомобилей и даже некоторые автомеханики утверждают, что динамометрический ключ, в общем-то для обычного автолюбителя, вещь бесполезная и ненужная. Колеса дескать, можно затянуть и без особой точности, а все остальное  уже удел специалиста.

Между тем, сами эти умельцы не отрицают, что ремонт и замену многих узлов на своих автомобилях, они проводят самостоятельно. Другое дело, что со временем  появляется опыт и довольно-таки точное ощущение достаточности прикладываемого усилия, особенно когда это родной и насквозь знакомый автомобиль. А что делать тем, у кого такого опыта нет? Зарваные болты, сломанные шпильки, лопнувшие гайки или головки, все это может стать результатом отсутствия динамометрического ключа. Особенно сегодня, когда в автомобилях иностранного производства, активно применяются различные сплавы и цветные металлы.

Кроме того, динамометрический ключ позволяет достигать такой важной вещи, как равномерность затяжки всех  болтов или гаек, что даже на колесе будет совсем не лишним, а ведь есть   ситуации, когда это обязательное условие.

Кстати говоря, динамометрический ключ, будет полезен и для современных велосипедистов. Ведь новые, облегченные модели двухколесных транспортных средств  включают в себя и алюминий, карбон и другие материалы, которые при перетягивании соединений могут давать трещины, разрушаться и приходить в негодность.

Как пользоваться динамометрическим ключом

Собственно каких-то особенных отличий между работой ключом обычным и ключом динамометрическим, не существует. Вы задаете нужное усилие, если это ключ предельный, или же контролируете его зрительно, если ключ индикаторный. А далее, вы затягиваете гайку или болт, до тех пор, пока не достигнете требуемого момента, вот собственно и все.

Единственное, что никакие удлинители плеча рычага при работе с динамометрическими ключами не допускаются. Другими словами, если на обычный ключ, вы можете надеть кусок трубы, чтобы увеличить прикладываемое усилие, то здесь такого делать нельзя. Ключ конечно же не испортится, но ни о какой точности его, речь идти не будет. Поэтому, работать придется исключительно руками. Нужные значения  для усилия в той или иной ситуации, искать следует в  документации к автомобилю или иному техническому средству,  с которым вы планируете работать таким ключом.

Хранить динамометрический ключ, как и любой точный инструмент, следует в чистом сухом месте, а если это ключ придельного типа, то его необходимо ставить на минимальное значение усилия, чтобы пружина, которая имеется внутри такого ключа, была расслаблена. Тогда ключ прослужит вам дольше, и дольше  будет сохранять точность показаний.

Читайте также: Какая компрессия должна быть в двигателе.

Видео на тему

Похожие статьи

avtonov.com

Динамометрический ключ. — Opel Astra, 1.6 л., 2008 года на DRIVE2

В свете последнего посещения сервиса (замена тормозных дисков, колодок, резины), было отмечено хреновое (мягко скажем) закручивание колёс … по приезду в гараж выяснилось, что пара болтов вообще не была закручена !так слегка навёрнута (как не потерялись не понятно) а в дальнейшем выяснилось, несколько были так закручены, что потребовали значимого усилия …
Почитав форумы и инструкции и руководства =) =) …
вспомнилось о давнем желании прикупить динамометрический ключ …

Динамометрические ключи бывают нескольких типов :

1) стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2) Предельного типа (щелчковые) — находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3) Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие

catalog.autodela.ru/article/view/2413

И так, выбор пал на «Мастак», щелчковый, но в фирменном магазине его не было в наличии …
» кончились… раскупили … потому-что дёшево … «(С)

прикупили King Tony www.kingtony.ru/
Ключ динамометрический 42-210 Нм (Артикул: 34423-1A) от 4,2 кг до 21 кг — квадрат 1/2″

www.mactak.ru/store/prina…210_nm_king_tony_34423_1a

в футляре паспорт калибровки-тарировки …
есть его аналог НАШ www.shop-stroitel.ru/new/187/, но на рынке я его не нашел
и за одно Головка торцевая глубокая 6 гр. 17 мм 1/2″.
www.mactak.ru/store/torce…_mm_1_2_king_tony_423517m

В гараже все колёсные болты были откручены и динамометрическим ключом, с нужным моментом затяжки (110НМ) закручены — затянуты …

пс; ссылки не в качестве рекламы =) может кому будет полезно …
теперь смена колёс дома и в сервисе будет под контролем ключа
Да не забудьте проверить болты после 400-500 км пробега …=)
а в сервисе сразу …
да на болтах все уголки граней наружные слегка сбиты гайковёртом …
Спасибо, что прочли.
С уважением!

пс: мини наборчик www.drive2.ru/users/preto…230376151757297/#comments

www.drive2.ru

Калибровка динамометрического ключа — Nissan Qashqai+2, 2.0 л., 2008 года на DRIVE2

Уже писал раньше что приобрел себе динамометрический ключ с малым усилием, для свечей и прочих мелких гаечек. Но в машине есть резьбовые соединения которые нужно затягивать с гораздо большим усилием. Для этих целей у меня давно был куплен ключик побольше.

Полный размер

Но со временем я что-то стал сомневаться в его точности. Решил проверить насколько правильно он показывает момент затяжки. Есть простая формула из школьной физики по которой можно рассчитать приложенный момент.
М=F x L
Где F –сила приложенная к рычагу, а L – длина рычага
Длина рычага нам известна это длина рукоятки ключа до места где прилагается сила у меня получилось 0,42 метра. А силу измеряем обычными весами. Выставляем на ключе какое нибудь усилие зажимаем квадрат ключа в тиски, тянем весами до щелчка и смотрим показание весов в этот момент. Весы показывают усилие в килограммах, а нам нужно в ньютонах для этого умножаем показания весов на ускорение свободного падения 9,8 . Далее подставляем полученные значения в формулу, получаем фактический момент и сравниваем его с установленным.

Полный размер

Сразу скажу точно замерить приложенную силу у меня не получилось, так как рука от усилия дрожала и цифры на весах все время менялись. Но даже при такой точности сразу было понятно что ключ явно занижает момент, что я собственно и ожидал, так как со временем пружина просела. Но к счастью у ключа есть возможность калибровки усилия. Делается это довольно легко. Откручивается контрящая гайка, которая накручена на калибровочной втулке. И закручивая или выкручивая это втулку можно регулировать момент.

Полный размер

Полный размер

Вышеописанным способом из-за неточности показаний, отрегулировать момент сложно, по этому при калибровке я поступил немного по другому, взвесил первый подвернувшийся под руку тяжелый предмет, это будет мое усилие приложенное к рычагу (не забывайте умножить вес на 9,8 )

Полный размер

Рассчитал какой момент будет. если этот предмет повесить на ручку и установил этот момент на ключе. М=12,52х9,8х0,42= 51,53

Полный размер

Дальше регулировочной втулкой добился того, что когда предмет висел на ключе от легкого касания пальцем происходил щелчок.

Полный размер

Все ключ откалиброван! Затягиваем контрящую гайку, следя за тем что бы втулка не провернулась и ключом можно работать. И не забывайте ослаблять ключ после использования, что бы пружина опять не посела.

www.drive2.ru

Как пользоваться динамометрическими ключами и стоит ли покупать дешёвые образцы

Для чего нужен динамометрический ключ? Инструменты для закручивания и откручивания гаек называются ключами. Существуют их разные модификации, в том числе и торцевые головки. Они надёжней накидных и рожковых ключей, благодаря более плотному обхвату гайки, исключающему её проскакивание и зализывание.

В слесарных работах бывает необходимо зажать гайку со строго определённым усилием. Это нужно для того, чтобы исключить её отвёртывание в процессе эксплуатации, но при этом не пережать прокладку или прикручиваемую поверхность, и не сорвать резьбу. Для этого используют динамометрические ключи. Благодаря специальному устройству они контролируют усилие, с которым происходит затягивание.

Какими бывают динамометрические ключи и как ими пользоваться

Эти инструменты делятся на три основных типа, отличающиеся не только механизмом, но и точностью измерения, а характеристики обязательно имеются в инструкции динамометрических ключей:

1. Стрелочный. Самая простая и дешёвая разновидность. Имеют наименьшую точность измерений. Погрешность составляет до 10 %. Диапазон прилагаемых усилий до 280 Нм. Контроль работы производится визуально, что не всегда удобно. Специалисты не считают этот тип достойным внимания.

стрелочный динамометрический ключ



2. Щелчковый (трещотка). Наиболее распространённый тип инструмента. Его погрешность может составлять всего 5 %, что считается допустимой нормой. Диапазон 40-360 Нм. Большинство профессиональных трещоток изготовлено по этой технологии.

3. Электронный. Имеет цифровую шкалу, и максимальную точность измерений. Погрешность не более 1%. Это самая дорогая категория динамометрических ключей. Диапазон усилий в пределах 20-350 Нм. Имеется звуковая и световая индикация порога прикладываемых усилий.

Существуют динамометрические ключи, приспособленные только на затягивание. Однако это не всегда удобно, особенно при работе с гайками, имеющими обратную резьбу. В этом случае необходимо приобрести инструмент, поддерживающий работу в нескольких позициях. Как правило, это фиксированный режим, режим откручивания и закручивания.

ЧИТАТЬ ПО ТЕМЕ:

Особенности электрического ударного гайковерта и места использования.

электронный динамометрический ключ



От того, как вы будете пользоваться динамометрическим ключом, зависит тип, который нужно приобрести. Профессиональные инструменты можно разделить на имеющие сменные наконечники, и с несъёмной трещоткой. Замена наконечников позволяет использовать не только обычный щелчковый механизм, но и специальные приспособления в виде рожковых или накидных насадок.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

щелчковый динамометрический ключ



Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе. Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей.

Как пользоваться динамометрическим ключом, видео, советы

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Как пользоваться динамометрическим ключом – инструкции с примерами

Динамометрический ключ представляет собой специальный инструмент, устройство, с помощью которого происходит затягивание болтов и гаек различных узлов и механизмов с требуемым моментом силы. Измеряется такое усилие в Ньютон-метрах (Н·м). Для обеспечения надежной, точной и безотказной работы большинство современных механизмов должно быть собрано с максимальной точностью.

Отклонение дозированного усилия затяжки может негативно сказаться, как на качестве работы узла или механизма, так и на его продолжительности эксплуатации. Примечание: Существует достаточно много разновидностей данного инструмента от адаптеров для трещотки до стрелочных и электронных устройств. Технология затягивания болтового соединения отличается в зависимости от конкретного типа инструмента.

В этой статье рассмотрим основные типы ключей, а так же особенности работы с данными инструментами.

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе. Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок.

Данный звук сигнализирует о достижении требуемого параметра.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

  1. Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
  2. Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
  3. Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
  4. Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
  5. Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на [email protected] Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только «для своих»? На всякий случай [email protected] — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) [email protected]

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж. И это важно понимать.

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Резьба/шаг ммКласс прочности
4.65.88.810.912.9
5/0.82,13,55,57,89,3
6/1.03,65,99,413,416,3
8/1.258,514,423,031,738,4
10/1.516,327,845,162,475,8
12/1.7528,849,077,8109,4130,6
14/2.046,176,8122,9173,8208,3
16/2.071,0118,1189,1265,9319,7
18/2.598,9165,1264,0370,6444,5
20/2.5138,2230,4369,6519,4623,0
22/2.5186,2311,0497,3698,9839,0
24/3.0239,0399,4638,4897,61075,2
27/3.0345,6576,0922,61296,01555,2
30/3.5472,3786,21257,61766,42121,6
33/3.5636,51056,01699,22380,82860,8
36/4.0820,81363,22188,83081,63696,0
39/4.01056,01756,8 …3955,24742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов.

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Как пользоваться динамометрическим ключом, видео инструкция

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

  1. Предельная величина крутящего усилия.
  2. Тип индикации.
  3. Рекомендуемая область использования.

Электронный динамометрический ключ

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

  1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
  2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
  3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе

Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

  1. Предельная величина крутящего усилия.
  2. Тип индикации.
  3. Рекомендуемая область использования.

Электронный динамометрический ключ

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

  1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
  2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
  3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе

Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Как работать динамометрическим ключом со шкалой

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.

В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки.

Единицей измерения для момента силы является ньютон-метр, рус.

Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.

И в решении данной задачи надежным помощником станет динамометрический ключ.

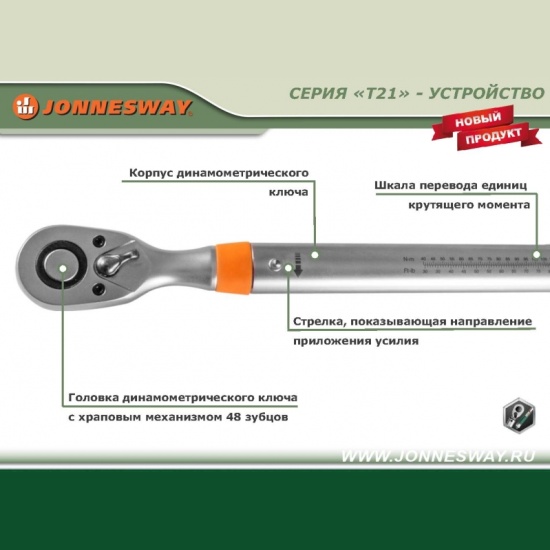

Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих.

Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.

Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм.

и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Список источников

  • www.aist-tools.ru
  • womanadvice.ru
  • stanok.guru
  • obinstrumente.ru
  • papamaster.su
  • spbux.ru
  • master-kleit.ru
  • autobryansk.info

Поделитесь с друзьями!

Как пользоваться динамометрическим ключом для автомобиля и какой ключ лучше?

Сегодня динамометрический ключ является весьма распространенным инструментом, который можно встретить как в автомастерских и СТО, так и в частных гаражах. Однако, несмотря на то, что этот предмет применяется уже много лет, многие автолюбители даже не догадываются о том как пользоваться динамометрическим ключом.

Что такое динамометрический ключ?

Динамометрический ключ используется для закручивания резьбовых соединений с определенным моментом затяжки (силы, усилием). Единицей измерения усилия является ньютон на квадратный метр.

Подобный инструмент необходим из-за того, что в данных по техническому обслуживанию автомобилей и других сложных устройств всегда предоставляются данные о том, с каким усилием необходимо затягивать те или иные соединения. В том случае если используемая сила больше или меньше рекомендуемых значений, это может вызвать серьезную поломку из-за сорванной резьбы или недостаточно затянутых гаек и винтов.

Соответственно крайне важно иметь возможность изначально выставить необходимую силу затяжки, именно для этого и был создан динамометрический ключ.

Обычный динамометрический ключ состоит из следующих частей:

  1. Рукоятки, которая изготавливается из пластика или резины;
  2. Металлический корпус;
  3. Квадрат для торцевых головок;
  4. Шкала на которой показывается усилие затяжки.

Шкала может выглядеть по-разному, в зависимости от типа ключа. Сегодня существуют следующие виды динамометрических ключей для автомобиля.

КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

  • Стрелочные динамометрические ключи оснащаются шкалой со стрелкой. Они сравнительно недороги, но при этом обладают погрешностью в измерениях в районе 6-8%. Они подходят только для работ, которые не требуют высокой точности при затяжке соединений;
  • Щелчковые динамометрические ключи, также известные как «предельные». В этом случае необходимо накрутить в основание ключа движимую рукоятку до того момента, когда она не дойдет до нужной отметки усилия. Они имеют меньшую погрешность в районе 4% и активно используются в СТО;
  • Электронные обладают наибольшей точностью и являются лучшим вариантом динамометрического ключа для авто. Их погрешность составляет около одного процента, и имеют такие функции как выгрузка данных в Excel, программирования последовательности действий и пр.

Отдельно стоит сказать о щелчковых ключах. У некоторых из них не одна шкала, а две – вертикальная и горизонтальная. При этом на числа на горизонтальной шкале обозначают, сколько Ньютонов добавится к усилию, отмеченному на вертикальной шкале. То есть, если на вертикальной шкале будет выбрано число «112», а на горизонтальной «4», то мы получим усилие в 116 Ньютонов на метр (112+4).

Также очень важно помнить о том, что у стрелочных динамометрических ключей нет ограничения по силе затяжки. Они могут только показывать ваше усилие. Соответственно если в какой-то момент вы превысите разрешенный крутящий момент, то это может серьезно повредить деталь.

КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Как выбрать динамометрический ключ?

Выбор динамометрического ключа для автомобиля во многом зависит от того, какие именно цели вы преследуете. Разбег стоимости у динамометрических ключей не самый большой, и, тем не менее, встречаются как бюджетные, так и дорогие модели.

Разумеется, самым дорогим вариантом являются электронные динамометрические ключи. Однако перед покупкой такого инструмента имеет смысл задуматься о том, нужна ли вам такая высокая точность?

Говоря вкратце, выбор динамометрического ключа для автомобиля, во многом зависит от того, что именно Вы планируете делать с его помощью. Если делать в гараже только работы, не требующие высокой квалификации и точности всех действий, то вполне хватит недорогой стрелочной модели.

Для более точных работ подойдут предельные динамометрические ключи, которые обладают приемлемой стоимостью, и возможностью выставить нужное усилие с допустимой погрешностью.

Модели с электронной системой имеет смысл приобретать, только если планируется проведение работ, требующих особой точности. Как правило, такие инструменты используются только в специализированных мастерских.

ЩЕЛЧКОВЫЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

Очень важно, чтобы ключ был изготовлен из качественных, прочных материалов. Особенно это важно для стрелочного динамометрического ключа, поскольку у него нет ограничения по усилию, соответственно, если оно будет превышено, то инструмент может сломаться.

Также стоит обратить внимание на размер квадрата торцевой головки, поскольку именно от него зависит то, какие гайки и болты вы сможете затягивать при помощи ключа.

Выбор диапазона рабочего усилия

Достаточно важным моментом является выбор усилия в определенном рабочем диапазоне. Среди существующих моделей имеется несколько самых распространенных диапазонов усилия, в зависимости от размера квадрата для торцевых головок.

  • От 0,5 до 2,5 килограмм, при квадрате 1/4;
  • От 1,9 до 11 килограмм, при квадрате 3/8;
  • От 4,2 до 21 килограмма, при квадрате 1/2;
  • От 7 до 35 килограмм, при квадрате 1/2;
  • От 8 до 40 килограмм, при квадрате 3/4;
  • От 10 до 70 килограмм, при квадрате 3/4;
  • От 14 до 98 килограмм, при квадрате 1.

При выборе динамометрического ключа для вашего автомобиля лучше будет, если все необходимые для вас нагрузки, находились в пределах рабочего диапазона. И естественно очень важно, чтобы размер квадрата подходил для ваших задач.

КЛЮЧ С ЭЛЕКТРОННЫМ ИНДИКАТОРОМ

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы. Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

Читайте также:

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

  1. Отпустить стопорную гайку;
  2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
  3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона. Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент.

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Профилактика динамометрических ключей

Как и любой механический инструмент, от которого требуется высокая точность, динамометрический ключ должен время от времени проходить профилактический осмотр и калибровку. В идеале, точность динамометрических ключей должна проверяться через каждые десять тысяч применений, либо один раз в год.

Как правильно пользоваться стрелочным динамометрическим ключом

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Недавно приобрела такой ключик!
Немало водителей для установки колеса применяют баллончик, будучи уверенными в том, что данный инструмент является весьма приемлемым для этого и его будет вполне достаточно.
Однако, они не подозревают о том, что для этого можно использовать другие инструменты, и уж точно не знают о том, как пользоваться динамометрическим ключом, который очень сильно облегчает эту задачу.
А между тем, очень зря. Ведь используемые для колес гайки требуют, как, в общем-то, гайки в целом, определенных усилий для их затягивания, причем усилие это измеряется преимущественно в 100Нм.
При этом учитывать усилие следует в обязательном порядке, потому как при закручивании ее не до предела вы можете столкнуться с тем, что она попросту слетит.
Не избежать проблем и при излишнем усилии, которое может привести к срыву резьбы и шпильки.
Учитывая это, использование динамометрического ключа является наиболее целесообразным вариантом, который, однако, требует общей информированности о том, как следует его использовать, а также о том, какие свойства в целом для него характерны.
Перед тем, как пользоваться динамометрическим ключом, не лишним будет знать то, что с его помощью можно обеспечить абсолютную точность в усилии по затяжке болтов и гаек.

При работе этим инструментом только с гайками, усилие может быть определено вами в пределах 100Нм.
Регулировка на конкретно определенное усилие – это возможность, в принципе, всех ключей, однако забывать о том, что чем ближе будет непосредственно к размеру диапазона уровень регулировки, тем более точным будет само усилие.
Учитывая это, лучше, если вы приобретете ключ, интервал усилий которого составляет 40-210Нм, хотя, собственно, именно этот диапазон является наиболее распространенным в продаже.
Кроме самого ключа следует также приобрести головку – лучше, если она будет более длинной, это позволит в процессе затяжки не задевать руки и ключ.
Переходя непосредственно к использованию ключа, определим несколько основных действий для этого процесса.
Для начала следует разблокировать штопор, после чего, при одновременном вращении рукоятки, устанавливаем усилие на показатель в 100Нм.

Данное число можно получить из 98 (в виде числа на шкале) и 2 (определенного делением рукоятки). Вполне возможно, что в зависимости от варианта ключа, шкала имеет определенные отличия.
Далее необходимо установить головку – теперь ключ полностью готов к проведению работ с его помощью.
Теперь необходимо установить в такое положение «трещотку», при котором гайка будет откручиваться.
Далее гайку одеваем непосредственно на ключ, затем ослабляем ключом гайку.
Здесь, в момент равенства степени затяжки с моментом установленным ключом будет издан щелчок, уведомляющий об этом, после чего следует прекратить закручивание.
Затем процедуру следует повторить для остальных гаек.
По завершению работы в обязательном порядке следует установленный момент ослабить до минимума, хранение должно осуществляться только в таком виде.
Преимущество работы с данным ключом заключается в том, что процесс становится в целом достаточно легким, кроме того, у такого ключа удобная и длинная ручка, что также добавляет удобства в работе.

При этом, отличительной особенностью в сравнении с баллончиком является то, что для отвинчивания плотно посаженной гайки не придется прыгать, кроме того, прикладывать можно любые усилия, не сосредотачивая внимания на том, щелкнет он или не щелкнет.
Кстати, проверку гаек следует осуществлять каждый раз после достижения отметки в очередных 500км пробега.

Как пользоваться динамометрическим ключом? — 1:30

Нужно ли смазывать колесные болты (гайки) для правильного момента затяжки? Сдуру ломал несколько шпилек на тойоте. Теперь и перетянуть стремно, и что раскрутятся даже при правильной затяжке но со смазкой резьбы.

Нормально будет ключем 19-110 Нм 3/8″ затягивать болты головки? (1-ая затяжка 40, вторая 60, и доворот на 180) ? Или лучше ключ 42-210 1/2″ ?

добрый день сколько N.m 12mm.шаг 1.75?болт долина 120мм

Шкалы не показал, правильную настройку не показал. Короче, ерунда.

Привет, в сервисе использую точно такие же 3 дин. ключа, только джонсвей. Все друг друга по моменту перекрывают. Лайк

Добрый вечер, сколько, ньютонометров надо на голову, опель 1.4 бензин

И еще вопрос, часто нужно тянуть определенным моментом болты где не подлезть головкой , т.е только рожковым , как тут быть ?

Отличное видео . У меня каленый болт удерживает вилку форсунки , вилка прижимает саму форсунку , так вот этот болт тоже желательно смазывать ? или не стоит ? момент 32 Nm

Хотелось бы узнать, ключ стоит хранить в состоянии Lock или unlock?

Я попробовал сорвать и он развалился я собрал и он только работает и щелкает на зажим)))

а так всё грамотно Молодец Очень интересно смотреть продвигаемся дальше Сделай еще один клип про размеры гильзаы клапана головка. точные размеры двигателя подробно до каждого болтика это будет суперское видео потому что здесь нет такого

Здравствуйте Вы знаете болт смазывать нельзя потому что Нижний блок а под давлением может треснуть потому что головка затягивается очень сильно маслу то деваться некуда

какова примерная цена именно этих ключей

Здравствуй как узнать скоко нада тинуть опель вектра а

Может я чего не понимаю, но!! на заводе момент затягивания происходит на сухих гайках и болтах, при наличии масла, в гаражных условиях, — момент усиливают, взяв за базу данные в мануале.

а не мог ли уважаемый джин сказать сколько в граммах смазки наносить =) и куда потом фиксатор резьбы наносить на масло? на такие гайки болты как шатуны коленвал?

Приветствую. В обзоре данных динамометрических ключах , нужно было обратить внимание на выставление нужного усилия затяжки и на замки выставления усилия ключа. В ключе 42-210Нм , и в 5-25Нм , замки одинаковы в сравнении с средним ключом. Мне например на много удобней работать с настройкой и замком среднего ключа , такие замки есть например в Топтуловских , СнепОновских ключах. Думаю что такая информация была бы очень важной при выборе динамометрического ключа , так как это очевидно что с настройкой среднего ключа работать на много удобней. Думаю меня поддержат те кто с этим сталкивался.

ты сказал, что нельзя использовать динамометрический ключ для откручивания. в инструкции BMW написано: откручивать свечу накала динамометрическим ключом с усилием не более 40 ньютонов, затягивать с усилием 20 ньтонов. пояснишь?

автору видео: согласно руководству VDI 2230, погрешность затягивания откалиброванным динамометрическим ключом может доходить до +- 33% и более, а никак не 2% как говорится в видео. в это большое значение входят погрешности трений в резьбе и под головкой самого болта (трение всегда будет разное и будет зависить от многих факторов например от количества добавленной смазки и т.д), неточностей считывания значений, погрешность самого инструмента (+-3%), тип выбранного метода затяжки, ошибки при затяжке такие как использование удлинителей и адаптеров, а так же опыт самого рабочего. для сравнения: затягивание на глазок дает погрешность от +-43 до +-60%.хорошая практика добавлять смазку как на болт так и на гайку.

вот это приятно услышать любимую музыку)))) после рекламы князя свежелюбова-пидараса

А можно ли самому настроить ключ такой? У меня открутилась гайка нижняя, и теперь неправильно зажимает. Выставляю 21, зажимает 41. Что можно сделать?

подскажите пожалуста сколько нютон надо тянуть галовку от таеты. матор 3s Fe болт на 10 шаг 1,25

Здравствуйте у меня динамометрический ключ force,и после первого щелчка есть второй,для чего он нужен,как затягивать до первого или до второго?

подскажите ,у меня ключ 5—25н/м,есть две шкалы одна н/м другая см на кг ,мне нужно выставить 5.5 кг/см в квадрате ,шкала см/кг на ключе начинается с 45 как быть.

Неужели у Licota нет своих брендовых ключей?

Дык если пружина не работает при выставленном нуле, что ему мешает быть обычной трещеткой?Чему там портиться?

я так понял что если капнуть масла под головку болта будет расходится показания на динамометрическим ключем с тем болтом где не капать масла так как тогда быть где будут правильные показания?

Какого производителя посоветуете?

Какой один выбрать для ремонта для двигателя приора?

Какой выбрать чтобы отклонения не конские были?

Здравствуйте а чем смазывать резьбу?

что мне делать если я не смазал у меня умз 4216 а я уже затянул?

Спасибо за информацию и особенно за совет по смазке головки болта и первых витков резьбы для более точной протяжки. Остался вопрос, какое масло следует использовать для сборки?

Сказано то правильно про смазку, но не сказно почему так. А дело в том, что сила трения покоя гораздо выше силы трения движения. Вот потому и надо смазывать, я правда не понял зачем Вы в видео 6 болтов абсолютно одинаковым образом смазывали (как в том анекдоте про колобка и 33 богатырей))) ). А учитывая силу трения покоя надо было заметить, что щелчок важен только в процессе движения и нельзя останавливать ключ при затяжке до щелчка (имею ввиду болты, которые затягиваются за один проход) , т.к. при продолжении чтобы стронуть гайку как раз и будет борьба с силой трения покоя и возможно лже-срабатывания ключа. Так же было бы интересно рассмотрение ключей с разными вариантами механизма фиксации, не только резьбовой, но и с кольцом и может другие, для оценки какие из них действительно удобнее в работе. Ну и могли бы развеять этот миф по поводу того, что держать ключ обязательно за ручку в строго отведенном месте, многие до сих пор в него свято верят )

Динамометрический ключ как пользоваться. Как правильно пользоваться динамометрическим стрелочным ключом видео


Как правильно пользоваться динамометрическим ключом щелчкового типа

Как пользоваться динамометрическим ключом? Советы и рекомендации

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %.

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Добавить комментарий

Как выбрать и как пользоваться динамометрическим ключом?

October 26,

По мнению многих начинающих водителей, самым лучшим инструментом для проведения замены колеса является балонник. Но иногда на дороге случают действительно непредсказуемые вещи и если автомобилист не докрутит гайки, они попросту открутятся и могут рассыпаться по пути. Тогда колесо просто отвалится и машина не будет дальше ехать. А если это произошло на трассе при скорости в 100 километров в час, последствия могут быть непредсказуемыми.

Но сильно перекручивать болты тоже опасно, поскольку тогда может лопнуть резьба на колесе и произойдет то же самое, что и при недокрученных гайках. Но как тогда быть? К счастью, в автомагазинах есть инструмент, который позволяет водителю закрутить болты так, чтобы они держались крепко и в то же время не срывали резьбу. Сегодня речь пойдёт о том, как пользоваться динамометрическим ключом и как его правильно выбрать.

Сегодня в магазинах можно увидеть три вида таких инструментов. Это могут быть стрелочные, цифровые и щелчковые варианты. Ответ на вопрос о том, как пользоваться динамометрическим ключом, мы найдём чуть позже, а пока давайте рассмотрим каждый из вышеописанных типов деталей.

Первый тип – это самый дешёвый вариант, который может только быть. Но несмотря на низкую цену, мало кто из автомобилистов отдаёт предпочтение именно этому варианту. А всё дело в том, что стрелочный динамометрический ключ (force) имеет большую погрешность в показаниях (9-10 процентов). Поэтому использование его на практике сравнимо с применением обычного балонника. Хотя вопросом о том, как пользоваться динамометрическим ключом стрелочного типа, задаются немногие автомобилисты, поскольку данная запчасть среди всех существующих вариантов является самой простой в эксплуатации.

Щелчковые варианты имеют меньшую погрешность, нежели первый тип. Составляет она порядка 4 процентов. Купить динамометрический ключ щелчкового типа можно в любом специализированном магазине, но вот стоимость его будет несколько выше (так называемая золотая середина ). Также стоит отметить, что щелчковые варианты могут подходить не только обычному автолюбителю, так как пользоваться динамометрическим ключом данного типа не брезгуют работники крупных сервисных центров, и в этом нет ничего плохого. Универсальность – это ещё один козырь данного приспособления.

Самыми дорогими и, соответственно, самыми точными ключами являются цифровые. Из-за своей дороговизны они вовсе не подходят для среднестатистического автовладельца, да и дополнительный набор функций вряд ли поможет лучше закрутить болт на колесе.

Исходя из этого, можно сделать вывод, что наилучшим ключом для российского водителя будет щелчковый. Благодаря низкому показателю погрешности он отлично подходит как для обычных автолюбителей, так и для владельцев СТО. Простота в работе и высокая степень надёжности делает данный тип запчастей одним из самых популярных на сегодня в мире. А пользоваться им очень просто – нужно всего лишь настроить шкалу, предварительно ослабив стоп-гайку , и постепенно вращать рукоятку, пока прибор не покажет предельно допустимую норму.

Динамометрический ключ. Выбор ключа и работа им

Ремонт своими руками Инструменты Динамометрический ключ. Выбор ключа и работа им

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его #171;едят#187;.

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.

Мне на почту недавно прислал письмо читатель и задал вопросы: #171;Как выбрать динамометрический ключ для автомобиля?#187; и #171;Как пользоваться динамометрическим ключом?#187;. Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.

На сегодняшний день известны три типа динамометрических ключей. Первый тип.

Ключ динамометрический стрелочный

Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.

Щелчковый динамометрический ключ

Имеет более сложную конструкцию и состоит из следующих частей: металлической ручки и механизмом установки момента затяжки с фиксатором, квадрат 1/2 дюйма с трещоточным механизмом и переключателем направления вращения. На фото ниже вы видите мой динамометрический ключ щелчкового типа, которым я работаю. Как видно из фото на ручке нанесены деления момента затяжки с одной стороны для удобства отсчета в н*м, а с другой в кгс*м. На вращающейся части нанесены деления. При достижении установленного момента затяжки происходит характерный щелчок.

Электронный динамометрический ключ

Данный тип динамометрического ключа очень похож по устройству с щелчковым, но с одной лишь разницей, что момент затяжки устанавливается на жидкокристаллическом экране и сигналом по достижении необходимого момента является не щелчок, а звуковой сигнал.

Какой выбрать динамометрический ключ из этих трех типов. По своему опыту эксплуатации скажу, что наиболее оптимальный вариант для мастера-гаражника #8212; это щелчковый динамометрический ключ. Постараюсь доступно обосновать данный выбор.

Стрелочный динамометрический ключ неудобен тем, что при затяжке соединений нужно всегда наблюдать за показанием стрелки на шкале, что создает определенные трудности при затягивании в труднодоступном месте. Это минус. А его несомненный плюс, это простота устройства и меньшая стоимость из всех трех типов.

Щелчковый динамометрический ключ наиболее удобен, так как установив один раз момент затяжки, вы избавляетесь от необходимости его визуально контролировать. Крутить можно в любом месте и момент затяжки слышно по щелчку в рукоятке.

Электронный динамометрический ключ требует дополнительного питания в виде встроенной батарейки, а ведь батарейка может разрядится в неподходящий момент и тем самым работа останавливается на время поиска батарейки и ее замены. Поэтому я выбрал для себя щелчковый тип ключа. Какой выберите вы, выбор остается за вами.

Как затягивать динамометрическим ключом?

Затяжка динамометрическим ключом болтовых соединений производиться в следующем порядке:-первоначально нужно из технической документации выяснить необходимый момент затяжки-выставить на динамометрическом ключе необходимый момент затяжки, зафиксировать его в заданном положении-затянуть соединение до необходимого момента(определить по стрелке на шкале на стрелочном динамометрическом ключе, или при появлении характерного щелчка или сигнала.

Категорически запрещается отворачивать болтовые соединения динамометрическим ключом, а также производить дальнейшую затяжку при появлении щелчка или другого сигнала. Это вызовет поломку ключа(его механизма). Не рекомндую ключ бросать, разбирать, стучать по нему или им, оберегайте от попадания воды. Будьте аккуратны с динамометрическим ключом и он вам прослужит долго.

Способ затяжки без использования динамометрического ключа

Накануне опубликования статьи читатель задал мне вопрос #171;Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет под рукой ключа?#187;На этот вопрос отвечу, да можно! Но для этого вам понадобиться ключ рожково-накидной или накидной двусторонний, пружинный кантер(весы) с пределом до 20 кг. Теперь вспоминаем о том, что я писал выше. То есть момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру в моем случае длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.Далее устанавливаем накидной ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения 8 кг. Тем самым мы с вами простым способом без наличия динамометрического ключа затянули болтовое соединение необходимым моментом.

Таблица затяжки динамометрическим ключом болтовых соединений в зависимости от диаметра и шага резьбы

***Рекомендую прочитать:

Источники: http://www.syl.ru/article/218706/new_kak-polzovatsya-dinamometricheskim-klyuchom-sovetyi-i-rekomendatsii, http://fb.ru/article/109650/kak-vyibrat-i-kak-polzovatsya-dinamometricheskim-klyuchom, http://andrejgrechuha.ru/kak-zatyagivat-dinamometricheskim-klyuchom/

Комментариев пока нет!

kakdelat-pravilno.ru

КАК ВЫБРАТЬ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ ДЛЯ АВТОМОБИЛЯ

В наборе автомеханика одним из незаменимых инструментов является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.

Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления ступицы колеса к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической аптечке или хотя бы в гараже.

 КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:

  • затяжной ручки-корпуса с головкой для крепления насадки;
  • съёмная насадка в виде трещотки или динамометрического прибора;
  • одно, двух или трёх позиционного фиксатора насадки;
  • торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
  • регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.

Динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия производятся ключи с пределами, начиная от 5 до 25Нм и заканчивая от 140 до 2000Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.

ВИДЕО: ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ. КАК ОН РАБОТАЕТ?

ВИДЫ ДИНАМОМЕТРИЧЕСКИХ КЛЮЧЕЙ

1. КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

  • высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
  • отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. ЩЕЛЧКОВЫЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. КЛЮЧ С ЭЛЕКТРОННЫМ ИНДИКАТОРОМ

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.

ВАРИАНТЫ ИЗМЕРИТЕЛЬНЫХ КЛЮЧЕЙ С ТРЕЩОТКАМИ

Трещотки в динамометрических ключах для автомобилей могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.

Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.

ЛУЧШИЕ КЛЮЧИ НА РЫНКЕ

Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:

  1. Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
  2. Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
  3. Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.





youmotor.ru

Как правильно пользоваться динамометрическим ключом щелчкового типа

Как пользоваться динамометрическим ключом? Советы и рекомендации

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %.

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Добавить комментарий

Как выбрать и как пользоваться динамометрическим ключом?

October 26,

По мнению многих начинающих водителей, самым лучшим инструментом для проведения замены колеса является балонник. Но иногда на дороге случают действительно непредсказуемые вещи и если автомобилист не докрутит гайки, они попросту открутятся и могут рассыпаться по пути. Тогда колесо просто отвалится и машина не будет дальше ехать. А если это произошло на трассе при скорости в 100 километров в час, последствия могут быть непредсказуемыми.

Но сильно перекручивать болты тоже опасно, поскольку тогда может лопнуть резьба на колесе и произойдет то же самое, что и при недокрученных гайках. Но как тогда быть? К счастью, в автомагазинах есть инструмент, который позволяет водителю закрутить болты так, чтобы они держались крепко и в то же время не срывали резьбу. Сегодня речь пойдёт о том, как пользоваться динамометрическим ключом и как его правильно выбрать.

Сегодня в магазинах можно увидеть три вида таких инструментов. Это могут быть стрелочные, цифровые и щелчковые варианты. Ответ на вопрос о том, как пользоваться динамометрическим ключом, мы найдём чуть позже, а пока давайте рассмотрим каждый из вышеописанных типов деталей.

Первый тип – это самый дешёвый вариант, который может только быть. Но несмотря на низкую цену, мало кто из автомобилистов отдаёт предпочтение именно этому варианту. А всё дело в том, что стрелочный динамометрический ключ (force) имеет большую погрешность в показаниях (9-10 процентов). Поэтому использование его на практике сравнимо с применением обычного балонника. Хотя вопросом о том, как пользоваться динамометрическим ключом стрелочного типа, задаются немногие автомобилисты, поскольку данная запчасть среди всех существующих вариантов является самой простой в эксплуатации.

Щелчковые варианты имеют меньшую погрешность, нежели первый тип. Составляет она порядка 4 процентов. Купить динамометрический ключ щелчкового типа можно в любом специализированном магазине, но вот стоимость его будет несколько выше (так называемая золотая середина ). Также стоит отметить, что щелчковые варианты могут подходить не только обычному автолюбителю, так как пользоваться динамометрическим ключом данного типа не брезгуют работники крупных сервисных центров, и в этом нет ничего плохого. Универсальность – это ещё один козырь данного приспособления.

Самыми дорогими и, соответственно, самыми точными ключами являются цифровые. Из-за своей дороговизны они вовсе не подходят для среднестатистического автовладельца, да и дополнительный набор функций вряд ли поможет лучше закрутить болт на колесе.

Исходя из этого, можно сделать вывод, что наилучшим ключом для российского водителя будет щелчковый. Благодаря низкому показателю погрешности он отлично подходит как для обычных автолюбителей, так и для владельцев СТО. Простота в работе и высокая степень надёжности делает данный тип запчастей одним из самых популярных на сегодня в мире. А пользоваться им очень просто – нужно всего лишь настроить шкалу, предварительно ослабив стоп-гайку , и постепенно вращать рукоятку, пока прибор не покажет предельно допустимую норму.

Динамометрический ключ. Выбор ключа и работа им

Ремонт своими руками Инструменты Динамометрический ключ. Выбор ключа и работа им

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его #171;едят#187;.

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.

Мне на почту недавно прислал письмо читатель и задал вопросы: #171;Как выбрать динамометрический ключ для автомобиля?#187; и #171;Как пользоваться динамометрическим ключом?#187;. Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.

На сегодняшний день известны три типа динамометрических ключей. Первый тип.

Ключ динамометрический стрелочный

Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.

Щелчковый динамометрический ключ

Имеет более сложную конструкцию и состоит из следующих частей: металлической ручки и механизмом установки момента затяжки с фиксатором, квадрат 1/2 дюйма с трещоточным механизмом и переключателем направления вращения. На фото ниже вы видите мой динамометрический ключ щелчкового типа, которым я работаю. Как видно из фото на ручке нанесены деления момента затяжки с одной стороны для удобства отсчета в н*м, а с другой в кгс*м. На вращающейся части нанесены деления. При достижении установленного момента затяжки происходит характерный щелчок.

Электронный динамометрический ключ

Данный тип динамометрического ключа очень похож по устройству с щелчковым, но с одной лишь разницей, что момент затяжки устанавливается на жидкокристаллическом экране и сигналом по достижении необходимого момента является не щелчок, а звуковой сигнал.

Какой выбрать динамометрический ключ из этих трех типов. По своему опыту эксплуатации скажу, что наиболее оптимальный вариант для мастера-гаражника #8212; это щелчковый динамометрический ключ. Постараюсь доступно обосновать данный выбор.

Стрелочный динамометрический ключ неудобен тем, что при затяжке соединений нужно всегда наблюдать за показанием стрелки на шкале, что создает определенные трудности при затягивании в труднодоступном месте. Это минус. А его несомненный плюс, это простота устройства и меньшая стоимость из всех трех типов.

Щелчковый динамометрический ключ наиболее удобен, так как установив один раз момент затяжки, вы избавляетесь от необходимости его визуально контролировать. Крутить можно в любом месте и момент затяжки слышно по щелчку в рукоятке.

Электронный динамометрический ключ требует дополнительного питания в виде встроенной батарейки, а ведь батарейка может разрядится в неподходящий момент и тем самым работа останавливается на время поиска батарейки и ее замены. Поэтому я выбрал для себя щелчковый тип ключа. Какой выберите вы, выбор остается за вами.

Как затягивать динамометрическим ключом?

Затяжка динамометрическим ключом болтовых соединений производиться в следующем порядке:-первоначально нужно из технической документации выяснить необходимый момент затяжки-выставить на динамометрическом ключе необходимый момент затяжки, зафиксировать его в заданном положении-затянуть соединение до необходимого момента(определить по стрелке на шкале на стрелочном динамометрическом ключе, или при появлении характерного щелчка или сигнала.

Категорически запрещается отворачивать болтовые соединения динамометрическим ключом, а также производить дальнейшую затяжку при появлении щелчка или другого сигнала. Это вызовет поломку ключа(его механизма). Не рекомндую ключ бросать, разбирать, стучать по нему или им, оберегайте от попадания воды. Будьте аккуратны с динамометрическим ключом и он вам прослужит долго.

Способ затяжки без использования динамометрического ключа

Накануне опубликования статьи читатель задал мне вопрос #171;Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет под рукой ключа?#187;На этот вопрос отвечу, да можно! Но для этого вам понадобиться ключ рожково-накидной или накидной двусторонний, пружинный кантер(весы) с пределом до 20 кг. Теперь вспоминаем о том, что я писал выше. То есть момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру в моем случае длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.Далее устанавливаем накидной ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения 8 кг. Тем самым мы с вами простым способом без наличия динамометрического ключа затянули болтовое соединение необходимым моментом.

Таблица затяжки динамометрическим ключом болтовых соединений в зависимости от диаметра и шага резьбы

***Рекомендую прочитать:

Источники: http://www.syl.ru/article/218706/new_kak-polzovatsya-dinamometricheskim-klyuchom-sovetyi-i-rekomendatsii, http://fb.ru/article/109650/kak-vyibrat-i-kak-polzovatsya-dinamometricheskim-klyuchom, http://andrejgrechuha.ru/kak-zatyagivat-dinamometricheskim-klyuchom/

Комментариев пока нет!

www.kakdelat-pravilno.ru

Как правильно пользоваться динамометрическим ключом

Как пользоваться динамометрическим ключом?

На сегодняшний день наиболее востребованным инструментом в технических задачах является динамометрический ключ. Это касается любого строительного или промышленного оборудования и строительных конструкций. Но, к сожалению, далеко не все умеют правильно использовать подобный инструмент. Поэтому в этой статье мы раскроем всю информацию о том, как пользоваться динамометрическим ключом.

Основные виды динамометрических ключей

Действительно, существует целый набор динамометрических ключей, каждый из них, предполагается для определенных целей. Давайте рассморим все разновидности и узнаем о конкретном предназначении каждого из них. Это позволит вам достичь необходимых результатов при использовании данного ирструмента.

  • Динамометрический ключ «Факом» классический. Он имеет точность ±3%.
  • Трещотка «Факом» с точностью ±4%. Она предназначается для затяжки крепежа с односторонней резьбой, так как имеет только одностороннее вращение и сигнализатор момента, который можно регулировать.
  • Динамометрический ключ «Снап-он» с точностью ±4%. Имеет подвижную головку-трещотку и имеет возможность регулировки.
  • Трещотка под торцевую головку размером ¼ . Его предназначение состоит в том, чтобы заворачивать крепеж, в независимости от правой или левой резьбы. На каждой из представленных видов, существует своя шкала динамометрического ключа, на которую стоит обратить особое внимание, ведь она свидетельствует о точности крепежа.
Инструкция по эксплуатации

Перед началом работы с данным инструментом, не менее важной является инструкция по эксплуатации динамометрического ключа, которую в обязательном порядке нужно детально изучить. В противном случае, в своей работе вы допустите многочисленные ошибки, и как часто случается, инструмент вовсе выйдет из строя.

  • Выбираем модель ключа так, чтобы необходимый момент затяжки располагался в середине диапазона работы динамометрического ключа.
  • Выбрав подходящую модель, устанавливаем кольцо на метку, где располагает обозначение необходимого нам момента затяжки.
  • Затягиваем крепеж до заданного изначально момента. При этом, ни в коем случае нельзя превышать заданный момент, иначе инструмент выйдет из строя.
  • Особое внимание стоит обращать на различные повреждения корпуса, иначе показатели крепежа будут неточными.

Не забывайте о том, что всю информацию о том или ином динамометрическом ключе, обязательно нужно узнать у продавца-консультанта перед покупкой.

Как пользоваться динамометрическим ключом?

Немало водителей для установки колеса применяют баллончик, будучи уверенными в том, что данный инструмент является весьма приемлемым для этого и его будет вполне достаточно.

Однако, они не подозревают о том, что для этого можно использовать другие инструменты, и уж точно не знают о том, как пользоваться динамометрическим ключом, который очень сильно облегчает эту задачу.

А между тем, очень зря. Ведь используемые для колес гайки требуют, как, в общем-то, гайки в целом, определенных усилий для их затягивания, причем усилие это измеряется преимущественно в 100Нм.

При этом учитывать усилие следует в обязательном порядке, потому как при закручивании ее не до предела вы можете столкнуться с тем, что она попросту слетит.

Не избежать проблем и при излишнем усилии, которое может привести к срыву резьбы и шпильки.

Учитывая это, использование динамометрического ключа является наиболее целесообразным вариантом, который, однако, требует общей информированности о том, как следует его использовать, а также о том, какие свойства в целом для него характерны.

Перед тем, как пользоваться динамометрическим ключом, не лишним будет знать то, что с его помощью можно обеспечить абсолютную точность в усилии по затяжке болтов и гаек.

При работе этим инструментом только с гайками, усилие может быть определено вами в пределах 100Нм.

Регулировка на конкретно определенное усилие – это возможность, в принципе, всех ключей, однако забывать о том, что чем ближе будет непосредственно к размеру диапазона уровень регулировки, тем более точным будет само усилие.

Учитывая это, лучше, если вы приобретете ключ, интервал усилий которого составляет 40-210Нм, хотя, собственно, именно этот диапазон является наиболее распространенным в продаже.

Кроме самого ключа следует также приобрести головку – лучше, если она будет более длинной, это позволит в процессе затяжки не задевать руки и ключ.

Переходя непосредственно к использованию ключа, определим несколько основных действий для этого процесса.

Для начала следует разблокировать штопор, после чего, при одновременном вращении рукоятки, устанавливаем усилие на показатель в 100Нм.

Данное число можно получить из 98 (в виде числа на шкале) и 2 (определенного делением рукоятки). Вполне возможно, что в зависимости от варианта ключа, шкала имеет определенные отличия.

Далее необходимо установить головку – теперь ключ полностью готов к проведению работ с его помощью.

Теперь необходимо установить в такое положение «трещотку», при котором гайка будет откручиваться.

Далее гайку одеваем непосредственно на ключ, затем ослабляем ключом гайку.

Здесь, в момент равенства степени затяжки с моментом установленным ключом будет издан щелчок, уведомляющий об этом, после чего следует прекратить закручивание.

Затем процедуру следует повторить для остальных гаек.

По завершению работы в обязательном порядке следует установленный момент ослабить до минимума, хранение должно осуществляться только в таком виде.

Преимущество работы с данным ключом заключается в том, что процесс становится в целом достаточно легким, кроме того, у такого ключа удобная и длинная ручка, что также добавляет удобства в работе.

При этом, отличительной особенностью в сравнении с баллончиком является то, что для отвинчивания плотно посаженной гайки не придется прыгать, кроме того, прикладывать можно любые усилия, не сосредотачивая внимания на том, щелкнет он или не щелкнет.

Кстати, проверку гаек следует осуществлять каждый раз после достижения отметки в очередных 500км пробега.

Как пользоваться динамометрическим ключем?

Многие автолюбители, а в особенности те, которые владеют отечественными автомобилями и относительно старенькими иномарками привыкли совершать весь ремонт касающийся двигателя в гаражных условиях. Но не каждый из них задумывается о том, что многие соединения деталей должны протягиваются с определенным моментом и тянут гайки на глаз. Для тех кто желает не просто самостоятельно ремонтировать авто, но делать это качественно, существуют специальные динамометрические ключи. И на первый взгляд кажется, купил ключ и пошел крутить гайки да болты, но нет. Для правильного использования подобного инструмента необходимо иметь представление о том, как это приспособление работает. Автор данного видео подробно рассказывает о том, какого вида вам понадобятся динамометрические ключи, как ими пользоваться, а самое главное как добиться того момента затяжки который вам требуется.

Возможно вас заинтересует это.

Комментарии

Станьте первым, кто прокомментирует эту новость

Хотите поделиться своим мнением?

Интересное

Источники: http://elhow.ru/bytovye-sovety/stroitelnye-instrumenty/kak-polzovatsja-dinamometricheskim-kljuchom, http://www.avtonerd.ru/kak-polzovatsya-dinamometricheskim-klyuchom.html, http://russiandrivers.ru/videos/kak_polzovatsya_dinamome.html

Комментариев пока нет!

kakdelat-pravilno.ru

Как правильно пользоваться динамометрическим стрелочным ключом видео

Инструкция по эксплуатации динамометрических ключей

Динамометрический ключ не относится к числу самых необходимых инструментов, но он просто незаменим при выполнении сложных ремонтов. Да и установка колес происходит быстрее и надежнее, если использовать не баллончик, а динамометрический ключ, позволяющий контролировать величину усилия закручивания резьбового соединения.

Область применения динамометрических ключей довольно обширна: от гаражей и мастерских рядовых автолюбителей до профессиональных СТО и производственных предприятий. Такая популярность использования этого инструмента обусловлена его функциональными свойствами.Как пользоваться динамометрическим ключом? Данным вопросом задаются многие автолюбители, предпочитающие производить мелкие и крупные ремонты своего автомобиля собственными руками.

Как пользоваться динамометрическим ключом?

Перед тем, как приступить к эксплуатации ключа, нужно ознакомиться с инструкцией по эксплуатации динамометрического ключа. Если проигнорировать данное требование, то можно допустить серьезные ошибки либо вывести инструмент из строя. Несмотря на то, что универсальной инструкции по эксплуатации различных типов динамометрических ключей не существует, можно выделить общую последовательность действий:

  1. Удерживая ключ в одной руке, разблокируйте рифленую рукоятку, повернув против часовой стрелки рифленую стопорную гайку на конце инструмента.
  2. Установите необходимую величину крутящего момента, вращая рифленую рукоятку.Например, для того чтобы установить момент 46 Нм, необходимо:
    1. вращая рифленую рукоятку, сопоставить деление “0” на ней с делением “40” на основной шкале, нанесенной на корпус инструмента
    2. продолжать вращать рифленую рукоятку по часовой стрелке до сопоставления цифры “6” на ней с центральной осью основной шкалы
  3. Зафиксируйте установленный момент, повернув стопорную гайку по часовой стрелке
  4. Используя соответствующую торцевую головку или насадку, заворачивайте крепежную деталь до тех пор, пока не почувствуете или не услышите характерный щелчок.
Правила затяжки динамометрическим ключом
  1. Не допускается продолжение затяжки после щелчка. С повышенным вниманием следите за щелчком, когда работаете с низким крутящим моментом.
  2. Если динамометрический ключ не использовался некоторое время, рекомендуется сначала поработать им на низких крутящих моментах для того, чтобы специальная заводская смазка распределилась по всему механизму ключа.
  3. В то время, когда вы не используете ключ, рекомендуется хранить его, предварительно установив на шкале минимальное значение крутящего момента.
  4. Не опускайте рифленую рукоятку ниже самого нижнего деления и не поднимайте ее выше верхнего деления основной шкалы, нанесенной на корпусе инструмента.
  5. Динамометрический ключ является прецизионным инструментом и требует соответствующего обращения.
  6. Очищайте инструмент, только лишь протирая его. При этом не допускается применение каких-либо видов очистителей, которые могут воздействовать на специальную заводскую смазку механизма ключа.
  7. Попытки повернуть рифленую рукоятку при затянутой стопорной гайке могут привести к выходу инструмента из строя.
  8. Динамометрический ключ контролирует достижение установленного крутящего момента. Необходимо учитывать, что конечное усилие на крепеже зависит от силы трения между деталями крепежа.

В заключение хочется напомнить, что всю информацию о нюансах эксплуатации динамометрических ключей нужно узнавать у продавца перед покупкой.

Динамометрический ключ своими руками

Мы слишком трепетно любим свои машины, и слишком дорого они нам обходятся, чтобы позволить себе безалаберно относиться к их ремонту. Конечно, лучше всего это делать в сервисной мастерской. Но есть некоторые индивидуумы, вроде меня, которые предпочитают перебирать своего железного коня собственными руками, считая, что никто, кроме них, не знает лучше особенностей именно этой конкретной машины.У каждого такого фанатичного автолюбителя должен быть внушительный запас инструментов, без которых невозможен качественный ремонт.Для того, чтобы не повредить резьбу или головку болта при установке колес, и чтобы сам процесс шел быстрее и надежнее, необходимо приобрести удобный динамометрический ключ.

Что такое динамометрический ключ?

В салонах по продаже запасных частей и инструмента можно приобрести динамометрические ключи нескольких разновидностей.Самый простой из них – ключ стрелочного типа. Его устройство очень незамысловато: на рукоятке крепится шкала с делениями. При достижении определённого усилия, прикладываемого к болту, стрелка показывает силу, которая прикладывается мастером. Таким образом, детали вашего автомобиля защищены от повреждений.Ключи предельного типа удобны тем, что не надо постоянно следить за показаниями счетчика. При достижении заданного значения силы, ключ оповещает нас громким щелчком. Дополнительное удобство этого инструмента заключается в том, что его можно использовать для соединений и с правой, и с левой резьбой.Наконец, как достижение техники, можно использовать дисплейные ключи, возможности которых позволяют произвольно задать предел прикладываемого усилия. Данные о вашей работе высвечиваются на экране. Такое сложное устройство недешево стоит и приобретать его целесообразно только если вы работаете в автомастерской.

Как пользоваться динамометрическим ключом?

К каждому динамометрическому ключу, приобретенному в магазине, прилагается подробная инструкция, в которой указываются рабочий диапазон инструмента и пошаговое описание действий, которые необходимо совершать для получения желаемого результата.Чтобы избежать быстрой поломки и в полной мере воспользоваться преимуществами, предоставляемыми при работе динамометрическим ключом, необходимо соблюдать несколько простых правил:• подбирать инструмент таким образом, чтобы требуемое усилие располагалось между критическими значениями, указанными в инструкции, ближе к середине интервала;• как любой другой измерительный прибор динамометрический ключ должен периодически проходить тестирование для корректировки, в случае необходимости его показателей;• при работе категорически запрещено превышать установленные на устройстве показатели во избежание поломки;• после завершения работы динамометрический ключ должен быть осмотрен на предмет повреждений корпуса;• храните ключ только с установленными нулевыми значениями.

Невнимание к эти требованиям легко может привести к поломке динамометрического ключа и к искажению его показаний.

Если приобретение заводского динамометрического ключа для вас почему-то неприемлемо, придется вспомнить школьный курс физики. Инструкции по эксплуатации и ремонту узлов автомобиля рекомендуют использовать для различных соединений моменты, выраженные в ньютонах на метр. В переводе на человеческий язык 10 Н/м означает, что к рычагу длиной 1 метр приложено усилие в 1 килограмм. Отсюда следует зависимость длины рычага от ваших возможностей. Для хрупкой барышни понадобится именно метровый рычаг, а я рукой могу создать усилие в 10 кг. Следовательно, мне понадобится рычаг в 10 см.

В качестве измерителя силы (динамометра) подойдет обычные пружинные весы с крючком и циферблатом (вертикальная шкала менее точная), на которых бабушки у входа на рынок взвешивают и продают картошку. Их иначе называют «безмен».Оптимальным для большинства случаев будет безмен на 20 кг и трубка длиной 1/2 метра. Внутренний диаметр трубы (в идеале 2,5 см) должен позволять удобно одеть её на ключ. На другом конце рычага проделываются два отверстия, которые позволяют установить импровизированный динамометр строго перпендикулярно к трубе. Такая конструкция позволяет затягивать гайки с моментом от нуля до 100 Н/м. Для наглядности приведу примеры:

• для получения момента 10 Н/м необходимо приложить усилие 2 кг• для затягивания свеч с моментом 30 Н/м – 6 кг• 50 Н/м – 10 кг.

Специфика такого самодельного рычага состоит в его абсолютной универсальности. Используемую трубку можно надеть на обычный и разводной ключ. Она вполне подойдет для шестигранника и воротка трубочного ключа. Такой разноплановый инструмент невозможно найти в магазинах ни за какие деньги.

Ограничение такого динамометрического ключа заключается в хлопотности оперирования такой замысловатой конструкцией. Для серьезных работ в двигателе автомобиля все же больше подходит хорошая станция техобслуживания с её профессиональным инструментом.

Как правильно пользоваться динамометрическими ключами. Ответы на вопросы.

типы динамометрических ключей

Для точной и надежной сборки строительных конструкций, промышленного оборудования и любой другой техники необходимо затягивать резьбовые соединения с определенным, заранее известным крутящим моментом. Именно для этого и применяется динамометрический ключ . Как пользоваться этим инструментом мы расскажем далее.

Главным отличием динамометрического ключа от обычного гаечного является наличие в конструкции динамометра, который измеряет момент силы при затяжке. Если профессиональными строительными или монтажными работами вы и не занимаетесь, такой ключ вам все равно пригодится: для обслуживания вашего автомобиля. Регулярное и правильное использование ключа гарантирует максимально надежную фиксацию колесных болтов.

Как и в случае с любым другим современным инструментом, выделяются различные типы динамометрических ключей:

Предельные. Используются для быстрой затяжки с точным моментом, который задан заранее. По достижении выбранного значения звучит звуковой сигнал. Особенно удобны для шиномонтажных работ, где для всех соединений нужен одинаковый крутящий момент.

Шкальные. Момент силы в процессе затягивания отображается на встроенной шкале.

Стрелочные. Тип, аналогичный предыдущему. Отличается тем, что дает данные о моменте силы не только в процессе закручивания, но и на крепеже, уже установленном.

Следующее, что вам понадобится, после того, как вы выбрали подходящий динамометрический ключ — инструкция по обслуживанию автомобиля. Именно в ней вы найдете информацию о крутящем моменте, на котором производится затяжка соединений. Рекомендовано использовать такой ключ, чтобы необходимое для затяжки значение лежало в середине рабочего диапазона ключа (интервал указывается в Нм).

Итак, приступаем к затягиванию соединения:

Снимите блокировку ключа, повернув фиксатор в основании ручки.

Установите на ручке требуемое значение крутящего момента (например, 100 Нм). Для этого, вращая рукоятку, выберите максимально близкое значение на шкале ключа (98) и совместите с уточняющим делением на ручке (2). (Шкала может варьироваться в зависимости от типа и марки ключа).

Верните блокировку ручки.

Установите трещотку в положение откручивания.

Наденьте ключ на гайку и слегка ослабьте ее.

Переключите трещотку в положение закручивания.

Аккуратно вращайте ключ по направлению затягивания, пока не услышите щелчок.

Щелчок означает, что заданный крутящий момент достигнут, и подтяжка завершена. При необходимости повторите процесс для остальных гаек.

Важно: ключ хранится только в нулевом положении. По окончании работы обязательно верните момент к значению 0 Нм. Так вы предотвратите преждевременный выход из строя и сможете избежать неточностей в работе.

Источники: http://polidek.ru/statya/instruktsiya-po-ekspluatatsii-dinamometricheskikh-klyuchei, http://vgarazhe.org/tools/270-dinamometriceskiy-kluch.html, http://profitoolinfo.ru/ru/articles/8213

Комментариев пока нет!

kakdelat-pravilno.ru

Как правильно использовать динамометрический ключ

Хотя многие автомобильные крепежные детали на вашем автомобиле не требуют точной затяжки, критически важные компоненты, такие как компоненты подвески, двигателя и трансмиссии, безусловно, требуют. Если вы не используете динамометрический ключ, вероятно, эти болты затянуты недостаточно, а в некоторых случаях — слишком затянуты. И то, и другое действительно нехорошо. Знание того, как правильно использовать динамометрический ключ, является важным этапом при сборке критически важных компонентов.

Динамометрический ключ был изобретен в 1918 году, что интересно для предотвращения чрезмерного натяжения подземных водопроводных труб.Первоначальная версия представляла собой гаечный ключ балочного типа, в котором для указания крутящего момента использовалась стрелка на шкале. Балочные ключи точны при уходе и все еще продаются сегодня, хотя они более примитивны, чем современные динамометрические ключи.

Динамометрический ключ балочного типа полезен, но он не сообщает вам, когда вы достигли своей цели. Лучше всего использовать эти ключи для измерения силы вращения, например, при настройке заднего дифференциала.

Такие маленькие дюймовые гаечные ключи обычно имеют размер 1/4 дюйма, поэтому вам понадобится переходник.

Типы динамометрических ключей

Существует несколько типов динамометрических ключей, в том числе поворотные, поворотные, щелочные, гидравлические, электронные и мехатронные ключи. Наиболее часто используемые версии в автомобильных приложениях — это щелчковые и электронные, поэтому мы сосредоточимся на них.

Наиболее распространенными типами динамометрических ключей являются механический щелчок и электронный гаечный ключ. у них обоих есть преимущества и недостатки. Ключи

Click — это то, с чем большинство из вас знакомо.Когда вы достигнете желаемого значения крутящего момента, внутренний механизм щелкнет, сообщая вам, что вы его достигли. Это делается с помощью точно откалиброванной муфты, сделанной из шарика и пружины, где шарик остается в фиксаторе, и когда моментная головка достигает уровня, который преодолевает пружину, шарик выскакивает, издавая «щелчок». Приложение крутящего момента не прекращается, поэтому вы можете перетянуть, если не остановитесь, когда услышите щелчок. Эти ключи устанавливаются с поворотным кольцом на рукоятке. Эти ключи очень доступны по цене и, если ими не злоупотреблять, останутся точными в течение многих лет.Большинство гаечных ключей типа щелчка указываются в футах / фунтах, но вы также можете найти их в дюймах / фунтах, кг / м, кг / см и Ньютон / метр. В механических гаечных ключах

используется направляющая для настройки крутящего момента. Это очень похоже на микрометр, когда вы переходите к диапазону 40 фунтов на стержне, а затем вращаете воротник до «6», что в сумме составляет 46 футов фунтов.

Современная версия динамометрического ключа представляет собой электронный динамометрический ключ. Электронный динамометрический ключ, который вы покупаете в местном магазине автозапчастей NAPA, использует электронный датчик на торсионном стержне для точного измерения приложенного крутящего момента.Что хорошо в этих гаечных ключах, так это то, что вы получаете предупреждение при приближении к заданному крутящему моменту, звуковой сигнал при достижении этого значения и даже цифровое считывание фактического приложенного крутящего момента. Это означает, что вы точно знаете, насколько затянут крепеж. Настройки регулируются с помощью цифрового считывающего устройства с помощью кнопок. Одной из действительно хороших особенностей цифрового электронного динамометрического ключа является возможность изменять шкалу с дюймов / фунтов на фут / фунты, кг / м, кг / см и ньютон / м. Посмотрите видео ниже, чтобы узнать больше:

Как пользоваться динамометрическим ключом

Использовать динамометрический ключ просто, если вы соблюдаете несколько правил.

  • НИКОГДА не используйте динамометрический ключ в качестве прерывателя. Это повредит калибровку и испортит ее. Для левой резьбы крутящий момент может быть применен в обратном направлении, но это совсем другое дело, чем ослабление застежки.
  • ВСЕГДА настраивайте гаечный ключ в соответствии с желаемыми характеристиками и останавливайте его, когда он издает звуковой сигнал или щелчок. Не оценивайте и не затягивайте застежки слишком сильно.
  • НИКОГДА не разбирайте динамометрический ключ. Зачем тебе это вообще нужно?

Существует два разных типа крутящего момента, которые можно измерить с помощью динамометрического ключа: момент затяжки и крутящий момент.Хотя они похожи, они не совпадают. Крутящий момент зажима — это окончательный номинальный крутящий момент, прилагаемый к крепежному элементу, тогда как крутящий момент — это измерение силы, необходимой для начала движения и поддержания движения, например, на входной вилке дифференциала. Момент зажима измеряется любым динамометрическим ключом, но для крутящего момента требуется балочный или электронный динамометрический ключ, потому что вам нужно смотреть на циферблат, чтобы получить показания, а гаечный ключ щелкает только тогда, когда он имеет определенную скорость.

Измерение крутящего момента чаще всего требуется для настройки дифференциала, в частности, предварительного натяга шестерни. Обычно это измеряется в дюймах / фунтах. Лучше всего для этого подойдет балочный ключ, так как вы получите точные показания без особых хлопот.

Для измерения силы вращения требуется электрический или балочный ключ. Гаечный ключ должен соответствовать спецификациям, поэтому для этой задачи обычно используется специальный гаечный ключ, например, дюйм-фунтовый гаечный ключ, который показывает от 0 до 60 дюймов. Обычный электронный гаечный ключ обычно не так низко.

Одно замечание о современных застежках. Во многих транспортных средствах используются крепежные элементы с пределом текучести, особенно в компонентах двигателя. Они НЕ предназначены для повторного использования и требуют специальной процедуры затяжки, которая включает в себя затяжку до определенного размера, а затем затяжку на дополнительную величину, обычно на 1 / 4–1 / 2 оборота. Убедитесь, что вы знаете, с чем работаете, это первостепенное значение для успешной работы.

Как хранить динамометрический ключ

Динамометрический ключ — это устройство для предварительного измерения, с которым следует обращаться осторожно и правильно хранить.Эксперты Carlyle Tools by NAPA всегда рекомендуют хранить динамометрические ключи в оригинальных ящиках, чтобы избежать случайных ударов или вибрации, которые могут повлиять на калибровку. Избегайте хранения динамометрических ключей в местах, подверженных сильным температурам (высоким или низким) и / или высокой влажности. Наконец, динамометрические ключи с защелкой всегда следует поворачивать и хранить с минимально возможным крутящим моментом, чтобы избежать преждевременного износа пружины и обеспечить стабильные показания крутящего момента.Выполнение этих шагов сохранит ваш динамометрический ключ в отличной форме для следующего проекта.

Заключительные мысли

Обеспечение точной затяжки важнейших крепежных элементов, в общем, критически важно. Не угадайте, когда ваша жизнь и другие находятся на волоске. Если вы думаете, что ваша рулевая тяга затянута правильно, а это не так, могут случиться действительно плохие вещи. Не рискуйте, возьмите динамометрический ключ и используйте его.

Ознакомьтесь со всеми инструментами и оборудованием, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, как использовать динамометрический ключ, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как пользоваться динамометрическим ключом

Правильная затяжка: зачем нужен динамометрический ключ и как им пользоваться!

У вас когда-нибудь скрипело сиденье или расшатывался рычаг переключения передач во время езды? Присоединиться к клубу! Если вы не затянули гайки и болты на своем велосипеде должным образом или не проверяли болты в течение длительного времени, эти крепления могут ослабнуть и вызвать у вас серьезные проблемы на дороге или тропе (или, по крайней мере, вызвать некоторые серьезно раздражающие шумы).Итак, как узнать, достаточно ли затянуты болты велосипеда, и предотвратить их чрезмерное затягивание?

Все дело в МОМЕНТЕ!

Что такое крутящий момент?

Крутящий момент — это сила вращения, которая может измеряться в дюймах-фунтах (дюймах-фунтах), фут-фунтах (фут-фунтах) или, как правило, в ньютон-метрах (Нм). Когда вы затягиваете резьбовой фиксатор (например, гайки и болты на вашем велосипеде), он создает напряжение, которое удерживает соединение вместе. Каждая застежка на вашем велосипеде рассчитана на определенный диапазон натяжения, известный как «крутящий момент».Часто рекомендуемые характеристики крутящего момента четко отображаются на боковой стороне деталей велосипеда, например, на выносе руля или втулке подседельного штыря. Относительно других креплений на вашем велосипеде обратитесь к руководству пользователя или посмотрите характеристики крутящего момента в Интернете.

Почему важен крутящий момент?

Поскольку каждый крепежный элемент рассчитан на то, чтобы нагружать его с определенным натяжением, слишком затянутые или слишком ослабленные гайки и болты могут вызвать серьезные проблемы во время езды.

Недостаточная затяжка гаек и болтов может привести к их ослаблению во время езды.Риск, вызванный ослаблением болтов, варьируется от дребезжания или лязга частей велосипеда, преждевременного износа этих частей велосипеда и / или частей велосипеда, движущихся или падающих. Это может быть серьезной проблемой и даже привести к сбою.

Чрезмерная затяжка гаек и болтов может привести к деформации резьбы или деталей велосипеда, которые они удерживают на месте, или даже к поломке болтов или деталей из-за натяжения. Это проблема, особенно с карбоновыми рамами и деталями велосипеда, которые могут быть раздавлены слишком большим давлением.

Как измерить крутящий момент

Динамометрический ключ — это инструмент для измерения сопротивления крепежа вращению. Единственный способ убедиться, что вы правильно затянули гайки и болты на велосипеде, — это использовать динамометрический ключ. Существует два основных типа:

Динамометрический ключ балочного типа: Динамометрический ключ балочного типа имеет простую конструкцию и может использоваться для затягивания самых разных крепежных деталей. Для работы вставьте нужную насадку в гнездо гаечного ключа.Взявшись за ручку, затягивайте до тех пор, пока значение на конце указателя не совпадет со спецификацией крутящего момента. Всегда проверяйте, чтобы указатель в состоянии покоя находился в нулевом положении. Если он выключен, вы можете использовать инструмент, например отвертку, между двумя балками, чтобы снова согнуть указатель.

Динамометрический ключ с защелкой: Динамометрический ключ с храповым механизмом позволяет выбрать настройку крутящего момента из заданного диапазона. Убедитесь, что имеющийся у вас динамометрический ключ рассчитан на крутящий момент крепежа, который вы хотите затянуть.Для работы вставьте нужную насадку в гнездо гаечного ключа. Выберите желаемый момент затяжки и затяните крепеж, пока не услышите и не почувствуете «щелчок». Точно так же работают предустановленные динамометрические драйверы.

Советы по использованию динамометрического ключа

  • Держите динамометрический ключ за конец, а не рядом с головкой.
  • Никогда не используйте динамометрический ключ для ослабления болтов на велосипеде. Динамометрические ключи предназначены для использования в качестве измерительного инструмента, а не для замены обычного набора шестигранных ключей.
  • При использовании динамометрического ключа с несколькими настройками крутящего момента убедитесь, что вы вернули ключ на ноль, прежде чем убирать его на хранение.
  • Убедитесь, что вы подготовили ступени крепежа с какой-либо смазкой, если не указано иное. «Сухие» нитки могут привести к ложному считыванию.
  • Как всегда, убедитесь, что затягиваемый болт имеет правильную резьбу. Болт с поперечной резьбой невозможно будет правильно затянуть даже динамометрическим ключом.

Выбор и использование ручного динамометрического ключа

Выбор и использование ручного динамометрического ключа 23 февраля 2021 г.

Филип Броди, руководитель отдела маркетинга и разработки продуктов, Norbar Torque Tools Ltd

В этой статье мы рассмотрим различные типы динамометрических ключей и обсудим, как правильно выбрать гаечный ключ для конкретного применения.Мы также рассмотрим, как использовать динамометрический ключ и ухаживать за ним, а также узнаем о преимуществах его правильного использования для экономии денег и времени. Несмотря на то, что существует большое количество динамометрических ключей с приводом, в этой статье особое внимание уделяется ручным динамометрическим ключам — тем, которые не требуют источника питания, кроме источника питания пользователя.

Самый распространенный гаечный ключ называется щелевым ключом, который, согласно стандарту ISO 6789, является примером «установочного динамометрического инструмента». При достижении заданного крутящего момента механический механизм подает звуковой и тактильный сигнал.Регулировка установочных динамометрических инструментов в целом делится на два типа — те, которые регулируются оператором, и те, которые имеют герметичную регулировку и часто устанавливаются в стойке для инструментов или в отделе контроля качества.

Первый тип, регулируемый, будет часто использоваться в средах, где каждая работа имеет разные настройки крутящего момента — например, в шинном цеху, где крутящий момент каждой колесной гайки может быть разным. Последние, иногда называемые ключами производственного типа, будут использоваться только в том случае, если динамометрический ключ предназначен для конкретного применения, например, на производственной линии.

Второй по распространенности динамометрический ключ — это индикаторная конструкция. Существует несколько типов, и основное различие заключается в том, используют ли они механические или электронные средства индикации. В простейшей из этих конструкций используется торсионный или сгибаемый стержень. Корпус гаечного ключа изгибается при приложении нагрузки к рукоятке, в то время как индикаторная полоса, проходящая на головке гаечного ключа, но не изгибающаяся, перемещается относительно шкалы. Развитие этого основного принципа связывает нагрузку на рукоятку гаечного ключа с вращением иглы на циферблате — так называемый динамометрический ключ со шкалой.Циферблатные ключи обычно соединены с ведомым указателем для записи максимального достигнутого крутящего момента.

Динамометрические ключи со шкалой

, хотя их можно использовать для приложения крутящего момента, очень популярны в приложениях для контроля качества. Например, они могут использоваться для регистрации момента затяжки болта в качестве меры контроля качества.

В электронных гаечных ключах измерение выполняется с помощью тензодатчика, прикрепленного к балке, которая изгибается при приложении крутящего момента. Сигнал, генерируемый датчиком, преобразуется в требуемую единицу крутящего момента, Нм или фунт-сила · фут, а затем отображается на цифровом дисплее.

Как и механические циферблатные ключи, электронные динамометрические ключи часто используются для контроля качества. Однако благодаря использованию визуальных, звуковых и тактильных сигналов, указывающих на приближение к заданному крутящему моменту, электронные гаечные ключи все чаще используются в приложениях, которые ранее были единственным резервом динамометрических инструментов для настройки щелчкового типа. Помимо других преимуществ, электронные динамометрические ключи часто сочетаются со встроенными гироскопами для измерения угла и могут справляться с крутящими моментами и угловыми приложениями, такими как болты головки блока цилиндров или затяжка до предела текучести.Электронные гаечные ключи, как правило, являются единственным типом ручных динамометрических ключей, которые могут записывать данные о затяжке или контроле качества для последующего восстановления через USB-кабель или, в некоторых случаях, по беспроводной связи.

Стандарты динамометрических ключей

Все ручные инструменты имеют стандарты, в соответствии с которыми они должны быть изготовлены. В случае динамометрических ключей часто упоминаются четыре стандарта. Два из них — американские: ANSI / ASME B107 / 14 и GGG 686D. Один международный: ISO 6789, который был значительно обновлен в 2017 году, а другой — китайский: JJG 707.

Эти стандарты определяют точность и долговечность динамометрических ключей. Они похожи по своим требованиям, хотя каждый из них немного отличается. Американские и международные стандарты требуют, чтобы большинство динамометрических ключей давали показание или «щелчок» в пределах 4% от значения испытательного оборудования. Это значение может быть достигнуто, когда гаечный ключ новый, но динамометрические ключи разного качества будут терять свою точность с разной скоростью.

Стандарты обычно требуют, чтобы точность поддерживалась как минимум в течение 5 000 циклов.В действительности некоторые динамометрические ключи более низкого качества, доступные на рынке, могут прослужить всего 200 циклов до потери точности — в то время как высококачественные детали служат 20 000 циклов и более. В значительном обновлении ISO 6789 теперь подробно описывается, как именно должна проводиться калибровка, чтобы обеспечить единообразие во всех лабораториях, тогда как ранее это было открыто для интерпретации каждой лаборатории.

Преимущества использования динамометрического ключа

Большинство динамометрических ключей используются для точной затяжки гаек и болтов, хотя есть и другие применения, например, для контроля качества, как упоминалось ранее.В основном динамометрический ключ используется для достижения правильного уровня натяжения крепежной детали путем приложения крутящего момента к наклонной плоскости, создаваемой резьбой. Болт необходимо растянуть, чтобы создать усилие зажима на сборке.

Если значение крутящего момента слишком низкое, сборка не будет надежной. Если крутящий момент будет слишком большим, болт может сломаться или сборка может быть повреждена. Динамометрический ключ позволяет оператору затягивать болт в соответствии с задумкой проектировщика. Проектировщик также должен указать тип и отделку болтов, требуемую смазку и необходимость использования шайб или стопорных устройств.Все эти и многие другие факторы значительно повлияют на соотношение между прилагаемым крутящим моментом и результирующим натяжением крепежа.

Эффект от плохо затянутых болтов можно увидеть в потерях времени, денег и жизней. Машина перестает работать, и на ее ремонт уходят недели. Обрушивается мост. Колесо вылетает из грузовика и врезается в машину, движущуюся в обратном направлении. Динамометрические ключи хорошего качества экономят время, деньги и жизнь.

Приемы использования динамометрического ключа

Наибольшая часть неопределенности исходит от оператора.Проблемы возникнут, если значение крутящего момента не может быть установлено правильно. К сожалению, на многих гаечных ключах шкала трудночитаема или изнашивается при использовании. Точное позиционирование курсора также может быть затруднено. У некоторых гаечных ключей есть нониусная шкала. Они будут работать только с одним набором единиц. Убедитесь, что нониусная шкала градуирована в требуемых единицах.

Оператор также будет влиять на крутящий момент, слишком быстро используя гаечный ключ. Ключ со щелчком предназначен для подачи физического сигнала при достижении желаемого крутящего момента.Если использовать гаечный ключ слишком быстро, крутящий момент станет слишком большим, прежде чем оператор сможет остановиться. При использовании гаечных ключей с индикацией циферблата оператор должен иметь возможность видеть циферблат, что может быть затруднено в приложениях с плохим освещением или ограниченным доступом. Наконец, оператор должен приложить к гаечному ключу плавное и медленное усилие под углом 90 градусов. Боковые нагрузки могут изменить прилагаемый крутящий момент и привести к соскальзыванию гаечного ключа с болта.

Техническое обслуживание, проверка и калибровка

Динамометрические ключи имеют подвижные части и подвержены коррозии и загрязнению механизма.Их следует содержать в чистоте и в ящике для хранения. Их нельзя разбирать без последующей калибровки и регулировки, так как разборка и повторная сборка повлияют на значения крутящего момента.

Хотя некоторые считают его хорошей практикой, испытания ясно показали, что раскручивание хорошо сконструированного динамометрического ключа до его минимального значения и, следовательно, ослабление пружины между использованиями, оказывает минимальное влияние на калибровку ключа.

Однако, если устройство не используется в течение длительного периода времени, желательно уменьшить настройку до минимального значения шкалы (часто 20% от максимального).Инструмент никогда не следует настраивать ниже минимального «отмеченного» значения, так как это может отрицательно повлиять на калибровку гаечного ключа.

Если динамометрический ключ не использовался в течение дня, его следует потренировать примерно пять раз перед использованием для перераспределения высохшей или выдавленной смазки. Для критически важных для безопасности или больших объемов работ обычно проверять гаечный ключ каждый день или каждую неделю.

Эта проверка позволяет убедиться, что данное показание находится в пределах допустимого отклонения.Это не то же самое, что калибровка, когда разница между «истинным» значением и значением гаечного ключа сравнивается и документируется.

Доступны динамометрические ключи различных стилей и качества. При правильном выборе, эксплуатации и обслуживании динамометрический ключ может сэкономить ваше время и деньги. Чтобы принять правильное решение, обратитесь за советом к специализированному поставщику динамометрических инструментов, например, к британской Norbar Torque Tools Ltd.

. Прецизионные инструменты

: FAQ

Вопрос: Что означает «М» в D2F150HM означает?

Ответ: Модель памяти Сохраняет максимальное значение крутящего момента для удобства использования.Для тестирования контроля качества модель памяти отображает максимальное чтение полученный. Это отлично подходит для проверки приложения крутящего момента при производстве.

Вопрос: Как использовать «M» (Память модель) вариант правильно?

Ответ: Для использования памяти модель по часовой стрелке, повернуть ручка с накаткой против часовой стрелки на вершине кристалла, пока контакты указателя памяти главный указатель. Затем поверните безель циферблата против часовой стрелки, пока указатель памяти обнулен.Наденьте динамометрический ключ на крепление и потяните. рукояткой гаечного ключа до достижения желаемого крутящего момента. Когда давление отпущен основной указатель вернется к нулю и память стрелка останется на достигнутом пиковом крутящем моменте. Для против часовой стрелки, выполните описанную выше процедуру в обратном порядке. В Функция модели памяти может использоваться для записи максимального крутящего момента, когда циферблат может быть не виден. Будьте осторожны, не затянуть крепеж или динамометрический ключ.

Вопрос: Что означает буква «L» в D2F150HL?

Ответ: Световой индикатор модели Указывает на достижение заданного уровня крутящего момента.Установите диск на требуемый крутящий момент, и индикатор загорится, когда будет установлен правильный крутящий момент. достиг. Это особенно полезно, когда циферблат не виден.

Вопрос: Как правильно использовать параметр «L» (с подсветкой)?

Ответ: Чтобы использовать световой индикатор модели для работы по часовой стрелке, поворачивайте циферблат, пока золотая стрелка не установит желаемый крутящий момент (красный указатель для приложений против часовой стрелки). Поместите крутящий момент гаечный ключ на застежке и потяните, пока загорается свет.Проверьте лампочку и аккумулятор, если свет не загорается, когда указатель касается золотого контактного штифта.

Вопрос: В чем разница между «C4D600F» а «CP4D600F»?

Ответ: CP4D600F — это предустановленная модель, означающая, что гаечный ключ произведен заводская установка на определенный крутящий момент. Пользователь с тестером крутящего момента может также отрегулировать установка крутящего момента.

Вопрос: Где использовать предустановленные модели?

Ответ: Предустановленные динамометрические ключи, например, щелчковые ключи серии CP и MSP полностью гаечный ключ с отверткой лучше всего подходит для приложений, где требуется определенный крутящий момент. применяется снова и снова.Они предоставляют пользователю возможность устанавливать крутящий момент и уверены, что настройки не будут случайно изменены во время производства.

Вопрос: Калиброван ли гаечный ключ микрометрического типа «M» так же, как и другие ключи микрометрического типа?

Ответ: НЕТ! Для серии «M» требуются специальные инструменты. доступен для выполнения калибровки. НЕ РАЗБИРАЙТЕ букву «M» гаечный ключ, как и другие гаечные ключи микрометрического типа! Механизм в «M» не полагается на прокладки, проставки или блоки для выполнения калибровки.Вместо этого все калибровка выполняется извне, быстро и без необходимости разбирать гаечный ключ. Это защищает внутренние компоненты от внешних загрязнений, устраняет комплекты для калибровки, и делает «настройку» калибровки очень простой.

Вопрос: Как часто динамометрические ключи требуют калибровки?

Ответ: Чем чаще используется гаечный ключ, тем больше требуется калибровки. Каждый гаечный ключ независимо от использования следует калибровать не реже одного раза в шесть месяцев, чтобы обеспечить идеальное калибровка.Производственным единицам может требоваться калибровка каждый месяц, неделю или день! Пользователи следует поощрять поддержание калибровки гаечных ключей и, при установлении их интервалы калибровки, чтобы запросить сертификаты калибровки, в которых указаны показания после калибровки и как ключ был получен.

Вопрос: Какие гаечные ключи должны быть повернуты до нижней границы шкалы для место хранения?

Ответ: Каждый щелевой ключ, кроме серии «C», должен быть возвращен в нижнюю часть шкала после использования.Пружины в гаечных ключах микрометрического типа «займут комплект» через некоторое время, и это повлияет на калибровку гаечного ключа. В Серия «C» не использует винтовая пружина и, следовательно, может храниться в любом количестве.

Вопрос: Какие динамометрические ключи работают в обоих направлениях?

Ответ: ВСЕ динамометрические ключи, кроме серии «C», работают в обоих направлениях. В «C» серия работает только по часовой стрелке, кроме Трещотка серии C4D600F можно перевернуть, чтобы можно было наносить его против часовой стрелки.Точность Серии D и QT такие же по часовой стрелке и против часовой стрелки, но другие ключи могут иметь разные спецификации в зависимости от направления.

5 типов и размеров динамометрических ключей (какие вам нужны?)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 26 мая 2021 г.

Динамометрические ключи чаще всего используются в автомобильной промышленности, но также могут применяться в задачах, где требуется определенный момент затяжки болта или гайки.Знание того, как работают эти инструменты, и выбор лучших из них для вашего ящика могут быть очень полезным занятием.

Следующее руководство разработано, чтобы помочь как начинающим, так и опытным пользователям сравнивать разные типы динамометрических ключей. Как только вы узнаете, какой тип вам нужен, станет проще найти лучший динамометрический ключ для добавления в свою коллекцию.

Как работает динамометрический ключ

Динамометрические ключи предназначены для измерения и приложения крутящего момента. Количество варьируется в зависимости от длины ручки и прилагаемой силы.В этих гаечных ключах используется одна из двух систем (калиброванная пружинная система или отклоняющая балка) для определения прилагаемого крутящего момента и отражения его на измерителе или циферблате.

Крутящий момент измеряется в футах на фунт (фут-фунт) в британских или Ньютон-метрах (Нм) в метрических единицах. Желаемое количество обычно можно установить с помощью механизма, встроенного в ручку. В типичном гаечном ключе щелочного типа механизм издает слышимый щелчок при достижении необходимого момента затяжки. Максимальное значение динамометрического ключа обычно составляет 200 или 250 фут-фунтов.

Типы динамометрических ключей

Хотя сам по себе это тип гаечного ключа, на самом деле существует пять основных типов динамометрических ключей, каждый из которых имеет свои плюсы и минусы. Уравновешивание этих качеств в соответствии с вашими личными потребностями является важной частью правильного выбора инструмента.

# 1 — Тип щелчка

Пожалуй, самый популярный тип динамометрических ключей, тип щелчка назван так, потому что он производит и слышен щелчок при достижении желаемой величины крутящего момента.Это делает их невероятно простыми в использовании.

Современные гаечные ключи дешевы и почти так же точны, как и балочные ключи, что делает их отличным выбором для всех уровней квалификации. Мехатронный динамометрический ключ — это современный вариант, который также обеспечивает чтение с цифрового дисплея.

Важно отметить недостатки этого типа динамометрических ключей. Щелчок не предотвращает чрезмерного затягивания, так как после этого вы все равно можете повернуть гаечный ключ. Возможность остановиться, как только вы услышите щелчок, минимизирует чрезмерное затягивание, но требует хорошего управления двигателем.

# 2 — Тип балки

Этот необычный на вид гаечный ключ использует длинную балку, прикрепленную к голове, в качестве отвеса, а также шкалу на рукоятке под ней. Эта ручка предназначена для небольшого изгиба при увеличении крутящего момента, что приводит к смещению шкалы под указателем. Считывание показаний инструмента аналогично использованию обычных весов, при этом положение указателя на шкале показывает величину приложенного в данный момент крутящего момента.

Динамометрические ключи балочного типа имеют простейшую конструкцию и используют физику для получения высокоточных показаний.Они требуют наименьшего количества обслуживания и, как правило, имеют самый долгий срок службы. По этой причине они обычно используются для калибровки других инструментов.

К сожалению, их труднее читать и они гораздо менее удобны, чем современные гаечные ключи с защелкой, что делает их плохим выбором для начинающих. Обратите внимание, что современная разновидность луча — это метко названный тип циферблата. В этой версии используется циферблат в виде манометра для индикации крутящего момента, и ее намного проще использовать благодаря более простому дисплею.

# 3 — Тип разъемной балки

Хотя технически это тип динамометрического ключа для балки, он заслуживает отдельного упоминания. Поскольку он состоит из меньшего количества компонентов, чем обычный гаечный ключ типа щелчка, и все критически важные детали свариваются вместе, это отличный вариант для коммерческих помещений.

Он почти такой же точный, как и стандартная балка, но гораздо более долговечный. Он работает за счет использования двух балок. У дальнего света есть ручка, которую вы используете для приложения крутящего момента. Вторичный луч частично прикреплен к голове и действует как индикаторный луч.

Большинство разделенных балок имеют ручку настройки и фиксирующий рычаг, которые используются для установки желаемого значения крутящего момента. Несмотря на наличие окна шкалы, у хорошего динамометрического ключа с разделенной балкой также будет слышен щелчок при достижении желаемого крутящего момента (поэтому вам не нужно смотреть на шкалу).

# 4 — Цифровой тип

Предварительно откалиброванные для более точного считывания, цифровые динамометрические ключи — отличный выбор, когда вам нужно удобство и эффективность. Многие модели позволяют предварительно установить несколько настроек крутящего момента или могут сохранять настройку для многократного использования.

Как только вы достигнете целевого значения крутящего момента (или вторичного предупреждения перед измерением), гаечный ключ уведомит вас либо гудком, либо гудком, либо вибрацией, либо светом (или всем вышеперечисленным). Большинство цифровых динамометрических ключей имеют хорошую систему уведомлений, поэтому вы не выходите за рамки заданного значения крутящего момента.

К сожалению, это самые дорогие варианты динамометрических ключей, что делает их менее привлекательными для среднего домашнего мастера. Кроме того, для них требуются батарейки, а некоторые модели требуют, чтобы вы обнуляли настройку или со временем может потерять калибровку, требуя, чтобы вы периодически сбрасывали их для восстановления точности.

# 5 — Тип скольжения

Простой, но эффективный, гаечный ключ скользящего типа разработан для потери сцепления при достижении желаемого крутящего момента. Это позволяет избежать риска перетягивания, позволяя получить дешевый и надежный инструмент. Зубцы в его головке определяют, какой крутящий момент возникнет в точке скольжения.

К сожалению, вы не можете контролировать текущий крутящий момент с помощью этого типа инструмента, и они редко справляются с крутящим моментом более 100 Нм, что делает therm плохим выбором для приложений с высоким крутящим моментом.По этой причине динамометрические ключи скольжения часто упускаются из виду при покупке автомобильных инструментов.

Torque Stick

Хотя технически это не динамометрический ключ, добавление динамометрической рукоятки к ударному ключу, будь то аккумуляторный ударный ключ или пневматическая (с пневматическим приводом) модель, по сути, превращает его в один. Эта комбинация обычно используется в мастерских по ремонту шин, центровки и авторемонтных мастерских, чтобы быстро затянуть большое количество гаек до требуемого крутящего момента.

Поскольку наборы динамометрических рычагов поставляются с заранее определенным крутящим моментом, определяющим величину изгиба, которую будет давать каждая ручка, вам может потребоваться выполнить окончательную затяжку с помощью динамометрического ключа, чтобы получить точные характеристики.Хотя эта комбинация может быть излишней для домашнего гаража, она отлично подходит для тех, кому нужна скорость и постоянство, например, в коммерческой среде.

Обратите внимание, что для пневматических гайковертов необходим воздушный компрессор, тогда как ударные пистолеты с батарейным питанием могут потерять точность при более высоких крутящих моментах. При использовании ударного ключа необходимо использование ударных головок.

Дополнительные типы

Существуют и другие типы динамометрических ключей, которые предназначены для более специфических задач, например, гаечные ключи без ступицы (используются в сантехнике) и гидравлические динамометрические ключи (узкоспециализированные для использования в авиации).Эти и электронные варианты вышеупомянутых основных типов с гораздо меньшей вероятностью попадут в ваш набор инструментов и, следовательно, здесь специально не рассматриваются.

Обычный динамометрический ключ Размеры

Размер вашего динамометрического ключа может существенно повлиять на то, для чего его можно использовать. Иногда функции двух размеров частично совпадают, но каждый размер диска обычно зарезервирован для определенных задач.

См. Также: Размеры разъемов в порядке от наименьшего к наибольшему

1/4 дюйма

Это наименьший стандартный размер диска.Чаще всего они понадобятся вам для небольших алюминиевых газовых двигателей. Таким образом, это отличный выбор для мотоциклов, мопедов и тому подобного.

1/4-дюймовый привод также пригодится для небольших электронных устройств, используемых в некоторых системах отопления, вентиляции и кондиционирования воздуха. Вы также будете использовать их для крышек клапанов и других очень маленьких автомобильных креплений.

3/8 дюйма

Это наименьший размер диска, который вы, вероятно, будете использовать для капитального ремонта автомобилей. Чаще всего он нужен при работе двигателя, например, при затяжке свечей зажигания.Хотя это наиболее распространенный тип привода для наборов головок, он является вторым по распространенности среди динамометрических ключей.

1/2 дюйма

При обсуждении динамометрических ключей это размер привода по умолчанию. Он идеально подходит для установки гаек и работ на подвеске автомобиля. Если у вас в настоящее время нет динамометрического ключа, вы, вероятно, используете гаечный ключ или шинный утюг, когда вам нужно открутить гайки на вашем автомобиле.

От 3/4 до 1 дюйма

Скорее всего, вам не понадобится ничего такого большого, если вы не работаете с полуприцепом или строительной техникой.Однодюймовые приводы часто сочетаются с отбойными балками для особо прочных гаек для грузовых автомобилей.

Арт. № 010160, ADS 12 Динамометрический ключ с круговой шкалой на ASG, подразделение Jergens, Inc.

AFGHANISTANAland IslandsALBANIAALGERIAAMERICAN SAMOAANDORRAANGOLAANGUILLAANTARCTICAANTIGUA И BARBUDAARGENTINAARMENIAARUBAAUSTRALIAAUSTRIAAZERBAIJANBAHAMASBAHRAINBANGLADESHBARBADOSBELARUSBELGIUMBELIZEBENINBERMUDABHUTANBOLIVIABOSNIA И HERZEGOWINABOTSWANABOUVET ISLANDBRAZILBRITISH ИНДИЙСКИЙ ОКЕАН TER.БРУНЕЙ ДАРУССАЛАМБУЛГАРИЯБУРКИНА FASOBURUNDICAMBODIACAMEROONCANADACAPE VERDECAYMAN ISLANDSCENTRAL AFRICAN REPUBLICCHADCHILECHINACHRISTMAS ISLANDCOCOS (KEELING) ISLANDSCOKOSOKOSE НАРОДНЫЙ РЕСП. КОРЕАДемократическая Республика КонгоDENMARKDJIBOUTIDOMINICADOMINICAN REPUBLICECUADOREGYPTEL SALVADOREQUATORIAL GUINEAERITREAESTONIAETHIOPIAFAEROE ISLANDSFALKLANDSFED. ШТАТЫ МИКРОНЕЗИЯФИЙДЖИФИНЛАНДФРАНЦЕФФРЕНШ ГВИАНАФРЕНЧ ПОЛИНЕЗИЯФРАНЦУЗСКИЙ ЮЖНЫЙ ТЕР.GABONGAMBIAGEORGIAGERMANYGHANAGIBRALTARGREECEGREENLANDGRENADAGUADELOUPEGUAMGUATEMALAGuernseyGUINEAGUINEA-BISSAUGUYANAHAITIHEARD И Mc Donald ISL.HONDURASHONG KONGHUNGARYICELANDINDIAINDONESIAIRANIRAQIRELANDIsle из ManISRAELITALYJAMAICAJAPANJerseyJORDANKAZAKHSTANKENYAKIRIBATIKUWAITKYRGYZSTANLAOSLATVIALEBANONLESOTHOLIBERIALIBYAN АРАБСКОГО JAMAHIRIYALIECHTENSTEINLITHUANIALUXEMBOURGMACAOMACEDONIAMADAGASCARMALAWIMALAYSIAMALDIVESMALIMALTAMARSHALL ISLANDSMARTINIQUEMAURITANIAMAURITIUSMAYOTTEMEXICOMONACOMONGOLIAMontenegroMONTSERRATMOROCCOMOZAMBIQUEMYANMARNAMIBIANAURUNEPALNETHERLANDSNETHERLANDS ANTILLESNEW CALEDONIANEW ZEALANDNICARAGUANIGERNIGERIANIUENORFOLK ISLANDNORTHERN MARIANA ISL.NORWAYNOT ON THE LISTOMANPAKISTANPALAUPalestinian TerritoryPANAMAPAPUA НОВЫЙ GUINEAPARAGUAYPERUPHILIPPINESPITCAIRNPOLANDPORTUGALPUERTO RICOQATARREPUBLIC ИЗ KOREAREPUBLIC OF MOLDOVAREUNIONROMANIARUSSIAN FEDERATIONRWANDASaint BarthelemySAINT Киттс и NEVISSAINT LUCIASaint MartinSAINT ВИНСЕНТА & GRNDNSSAMOASAN MARINOSAO Tome И PRINCIPESAUDI ARABIASENEGALSerbiaSEYCHELLESSIERRA LEONESINGAPORESLOVAKIASLOVENIASO. GA & SO. SNDWCH ОСТРОВ СОЛОМОН ОСТРОВА СОМАЛИЮЖНАЯ АФРИКАASPAINSRI LANKAST. ЕЛЕНАСТ. ПЬЕР И МИКЕЛОНСУДАНСУРИНАМСВАЛЬБАРД И ОСТРОВ ЯН МАЙЕН.СВАЗИЛАНДСВЕДЕНСВИТЦЕРЛАНДИЯСИРИАНСКАЯ АРАБСКАЯ РЕСПУБЛИКА ТАЙВАНТАДЖИКИСТАНТАЙЛАНДТИМОР-ЛЕСТЕТОТОГОТОКЕЛАУТОНГАТРИНИДАД И ТОБАГОТУНИЗАТУРКЕЙТУРКМЕНИСТАНТУРКИ И КАЙКОС ОСТРОВ ЭМСТУВАЛИНА АРУГАНДАУ. ТАНЗАНИЯ Внешние малые острова США Соединенные Штаты Америки ВАНУАТУВАТИЧЕСКИЙ ГОРОД ВЕНЕЗУЛАВИЕТНАМВИРГИНСКИЕ ОСТРОВА (БРИТАНСКИЕ) ВИРГИНСКИЕ ОСТРОВА (США) УОЛЛИС И ФУТУНАЗЬЯНСКИЕ ОСТРОВА (США)

Закрыто и затянуто с помощью динамометрических ключей — Турболты

Статья «Факты о резьбовых крепежах», написанная Энди Пью в i Saluti, побудила меня поделиться небольшой информацией о динамометрических ключах.

Динамометрический ключ, который мы знаем сегодня, был впервые разработан в середине 1930-х годов в результате сотрудничества Micromatic Hone и Chrysler Corporation. После первоначального проектирования компания Cedar Rapids Engineering Company произвела и продала первые гаечные ключи на коммерческой основе. Первым, кто начал продавать ключи на коммерческой основе, был П.А. Стертевант.

В настоящее время на рынке доступно несколько типов динамометрических ключей, однако обычно используются только три, которые, скорее всего, будут доступны в ближайшем автомагазине, а именно:

  1. Динамометрический ключ с циферблатом и индикатором в корпусе,
  2. гаечный ключ с жесткой рамой и
  3. Динамометрический ключ для гибочной балки с прямым считыванием.

Я собираюсь более подробно рассказать об этих трех в этой статье.

Динамометрический ключ с прямым считыванием изгиба балки

Обладая прочной конструкцией, изгибающая балка с прямым считыванием не подвержена усталости и износу, как другие. Таким образом, он будет оставаться точным, когда указатель будет установлен на ноль и если он не сломается. У меня есть тот, который я использую регулярно, и он прослужил уже более 30 лет. Однако такая конфигурация изгибающей балки имеет несколько недостатков:

  • Измерительная шкала всегда должна быть видна при использовании гаечного ключа
  • Иногда бывает сложно получить точные значения
  • Вам нужно будет приложить дополнительное усилие через шарнир ручки, поскольку вы не можете использовать удлинители ручки.

Однако пользоваться ключом для гибки балок с прямым считыванием данных просто и легко. Когда вы прикладываете силу к застежке, балка изгибается до определенной степени, при этом стрелка остается прямой и показывает на шкале величину крутящего момента, приложенного к застежке.

Этот динамометрический ключ имеет рукоятку, которая установлена ​​на шарнире, чтобы сосредоточить приложенное усилие в определенном месте на балке, обеспечивая высокую точность — см. Рис. 1.

Динамометрический ключ с перекидным механизмом

Второй гаечный ключ, который представляет собой динамометрический ключ с перекидным механизмом, более распространен в автомагазинах, чем другие гаечные ключи, главным образом потому, что он недорогой и простой в использовании.Чтобы использовать этот гаечный ключ, вам нужно сначала установить указатель в заранее определенное положение. При его использовании вы услышите щелчок по достижении установленного значения.

В гайковерте с жестким корпусом используется винтовая пружина с измерительным элементом. Регулировочный винт установлен в разных положениях, чтобы оказывать различное давление пружины на механизм переключения. Давление пружины удерживает рычаг нагрузки, тумблеры и переключающие торцевые поверхности ползуна плотно вместе. Когда вы прикладываете силу к ручке, застежка будет поворачиваться до тех пор, пока сила поворота не преодолеет сопротивление давления на пружинный элемент.Когда это сопротивление будет преодолено, торцевые поверхности, которые крепко держались вместе, разорвутся. Теперь гаечный ключ станет жестким, потому что рычаг нагрузки будет опираться на внутреннюю поверхность гаечного ключа. Будет слышен щелчок в результате действия переключателя, разрывающего торцевые поверхности, и удара рычага нагрузки о поверхность рамы. Любое усилие, приложенное к рукоятке после щелчка, приведет к увеличению крутящего момента к крепежу, чем тот, который уже был установлен регулировочным винтом.

Перекидной ключ имеет некоторые преимущества перед другими ключами, в том числе:

  • Можно повторить приложение крутящего момента
  • При использовании гаечного ключа не обязательно видеть шкалу измерения
  • Его приводная часть может быть оснащена храповым механизмом
  • Относительно дешевле по сравнению с другими ключами

Хотя гаечный ключ с перекидным механизмом подвержен износу, вы можете постоянно повторять приложение крутящего момента во время сеанса.Однако точность настройки может снизиться, если за гаечным ключом не ухаживать должным образом. Действие этого ключа показано на рис. 2.

Динамометрический ключ с индикатором шкалы наклона балки

Последний ключ, о котором я расскажу в этой статье, — это динамометрический ключ для циферблатного индикатора в корпусе. Он разработан с прочной балкой в ​​качестве измерительного элемента. Он имеет вращающуюся головку привода, которая прикрепляет балку, которая опирается на упоры на другом конце. Любой крутящий момент, приложенный к крепежу, вызывает небольшое отклонение балки.Однако это значение отклонения механически увеличивается, и на циферблатном индикаторе значения крутящего момента будут выражаться в ньютон-метрах или фунт-футах — см. Рис. 3.

Существует другой тип динамометрического ключа с циферблатным индикатором, в котором в качестве измерительного элемента используется торсионный стержень. Однако, поскольку ручные динамометрические ключи имеют ограничения по размеру, торсион очень короткий. Следовательно, это приводит к ограниченному угловому перемещению или скручиванию. Поскольку этот гаечный ключ использует механизм, который редко используется, я не включил иллюстрацию этого гаечного ключа.

Инструменты с балкой и торсионом, которые я обсуждал выше, имеют хрупкие и сложные внутренние механизмы, которые, как и многие другие инструменты, подвержены потерям на трение и износу. Они плохо работают в жирной и грязной среде, требуют постоянной калибровки и стоят немного дороже. Кроме того, ключи для индикации циферблата могут иметься только в автомобильных магазинах высокого класса.

Как показывающие, так и регулируемые динамометрические ключи должны обеспечивать точность в пределах 10% от показаний, которые находятся между 30% и 100% полной шкалы.Тем не менее, вам следует избегать крайних концов шкалы, как и для других измерительных приборов.

Адаптеры для динамометрических ключей

Если вам необходимо затянуть фитинг трубопровода или вы используете крепеж, доступ к которому недоступен непосредственно на его оси, то вы можете использовать переходник с гаечным ключом, чтобы выполнить работу. Примером адаптера является крепление «гусиной лапки» к динамометрическому ключу. Вы можете изготовить переходники из своих старых инструментов или купить их по дешевке в хозяйственных магазинах по месту жительства.

Они очень полезны для удлинения осевой линии гаечного ключа или удлинения приводного конца на 90 градусов. Кроме того, приводной конец можно выдвинуть на любой угол в диапазоне от 0 до 90 градусов. Однако для углов, отличных от 90 градусов, вам нужно будет выполнить некоторую математику, а также принять во внимание размеры некоторых важных частей гаечного ключа. Адаптеры, выходящие из привода под углом 90 градусов, не имеют ошибки считывания шкалы, как показано на рисунке 4.

Динамометрические ключи с храповым механизмом являются исключением, когда речь идет о переходниках.Это связано с тем, что расстояние между центрами крутящего момента изменяется по мере того, как гаечный ключ вращается вокруг приводной головки. Единственное исключение — это когда отношение крутящего момента (A) к длине моментного рычага (L) меньше 0,10. Ступня, которая используется для затягивания фитинга НКТ, редко превышает это отношение A / L.

Полезные советы, которые должны быть очевидными

Вот несколько советов, которые вам пригодятся при работе с динамометрическими ключами:

  • Вы всегда должны покупать высококачественный крепеж, а также при приложении крутящего момента следите за тем, чтобы гаечный ключ был перпендикулярен оси крепежа.
  • Чистая резьба обеспечит эффективное использование ключа. Смазку резьбы следует производить с учетом конкретной конструкции.
  • Перед покупкой динамометрического ключа убедитесь, что он подходит для вашей области применения.
  • Как и любые другие инструменты, держите ключи в чистоте и сложите в коробку или аккуратно разложите на рабочем месте.
  • При хранении гаечных ключей коленчатого типа значение шкалы должно находиться в пределах нижних 25% диапазона шкалы.
  • Динамометрические ключи следует использовать только по прямому назначению.

Дополнительные советы по правильному обращению и хранению динамометрических ключей см. Здесь.

Во время работы над этой статьей я задал вопрос, почему удлинение рукоятки нельзя использовать с гаечным ключом с жесткой рамой. Мне было ясно, что гаечные ключи с жесткой рамой можно брать где угодно по длине. Почему же тогда это не выходит за рамки их возможностей? Craftman’s Micro Tork поставляется с инструкциями по использованию и уходу, в которых предостерегают от использования разбавителя.Фактически, они заявляют это жирным шрифтом; «Их использование приведет к ошибочным показаниям крутящего момента и может повредить рукоятку или регулировочный винт».

Лично я придумал хитроумное устройство, которое могло выдвигать ручку, не повреждая при этом рукоятку и регулировочный диск в моем гараже. Проведенные мною элементарные тесты не доказали, что ошибка была вызвана удлинителем ручки. Тем не менее, я бы все же последовал рекомендациям производителя.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
