Как заварить редуктор на ваз 2107 видео: Видео заварить редуктор

Как заварить редуктор на ваз 2106

Завариваем дифференциал Заварить на совесть дифференциал и вдоволь подрифтовать – мечта многих стритрейсеров! Такой тюнинг всё больше набирает популярность с каждым днём. Ряды любителей поскользить боком и пожечь шины растут. Заваренный дифференциал – наиболее дешёвый вариант вынудить вращаться задние колёса с одинаковой скоростью, избегая нежелательного ускорения одного колеса.

Частые неисправности дифференциала

Самыми распространёнными неисправностями дифференциала являются сильный шум, стуки и удары в передаче, заклинивание моста и подтекание смазочного материала. Но, пожалуй, наиболее частой неисправностью автомобильных дифференциалов является разрушение оси сателлитов.

Профессионалы отмечают, что эта проблема наиболее часто отмечается на транспортных средствах, владельцы которых любят поэкстремалить. Повреждение детали происходит в несколько этапов:

  • Понижение смазочных свойств. При частом экстремальном вождении смазка начинает постепенно утрачивать свою эффективность, приводя сателлиты к масляному голоданию.
  • Нагревание рабочей поверхности. Недостаточно смазанные поверхности детали начинают нагреваться, в результате чего покрываются задирами, что приводит к ещё большему масляному голоданию. Под воздействием экстремальных температур верхний слой сателлита значительно размягчается, приводя к интенсивному преждевременному износу.
  • Образование дефектов, которые способствуют изменению расположения элементов дифференциала, в результате чего те выходят из строя. В случаях, когда износ уже достиг пиковых показателей, ось разламывается, шестерни вываливаются из дифференциала, повреждая картер коробки передач.

При обычных условиях своевременная внимательность водителя поможет спасти дифференциал. Многие думают, что под постоянным контролем необходимо держать только уровень моторного масла в двигателе, когда трансмиссионная жидкость остаётся в том же количестве на протяжении всего эксплуатационного периода. Но также масляному голоданию, возникающему от потери смазки из-за повреждённых сальников и других уплотнителей, могут подвергаться и детали коробки передач. Это, в свою очередь, приводит к тому, что оси дифференциала и сателлитов разрушаются.

Для чего заваривать дифференциал?

Итак, мы плавно подвели вас к той части материала, где расскажем про заваренный дифференциал. В моменты нахождения дифференциала в рабочем состоянии, при вхождении в поворот одно из колёс автомобиля вращается быстрее, так как оно должно пройти по внешнему диаметру, проходя большее расстояние. Как вы уже поняли, мы ведём речь о колесе, которое находится дальше от угла поворота.

Когда дифференциал находится в заваренном состоянии, оба колеса уже будут вращаться с одной скоростью, и при вхождении в поворот будут проделывать одинаковое количество оборотов. В такой ситуации ближнее к углу поворота колесо начинает прокручиваться, поэтому автомобиль начинает вести себя абсолютно по-другому. На самом деле, ежедневная езда с заваренным дифференциалом не является чем-то великим и ужасным, как это описывается зачастую в интернете. Конечно, присутствуют свои тактики и предостережения.

Итак, если вы решились заварить дифференциал, значит, вы любите дрифтовать. Не будем говорить о палёной резине, но о сохранности других элементов всё же стоит упомянуть. Вам стоит понизить нагрузку на трансмиссию, а также на ваш мозг, решив проблему постоянных стуков при поворотах. Секрет успеха таков – следует проходить повороты по условной «гоночной линии». И это вовсе не имеет отношения к гоночному треку, а больше к повседневному передвижению по дорогам города. Чем больший радиус разворота вы выбираете, тем больше страдает ваш автомобиль. Старайтесь максимально срезать радиус, проходя по гоночной линии.

Что же такое эта гоночная линия, о которой мы уже дважды упомянули? Это наиболее прямая линия прохождения поворота. Суть проста – на прямой проблемы с колёсами не возникают, так почему бы не проходить повороты по прямой? Проезжать по округлой линии можно, используя хоть всю ширину дорожного полотна. Если вы хотите максимально ограничить автомобиль от повреждений дифференциала, тогда используйте для поворота полосу встречного движения. Конечно, на общественных дорогах делать этого категорически не стоит, надеемся, вы и сами это понимаете.

Если вы не отличаетесь большой любовью к автомобильным парковкам супермаркетов, тогда с заваренным дифференциалом ваше отношение к этому усугубится ещё больше. Они станут вашими злейшими врагами. На высокой скорости заваренный дифференциал почти не будет давать о себе знать, но вот при медленном передвижении, нудно катаясь туда и обратно в поисках места на парковке, всё станет крайне неприятно. Приготовьтесь к колёсным колебаниям и удивлённым взглядам окружающих, которые будут сторониться вашего автомобиля, издающего странные звуки. При выезде задним ходом ситуация усугубится вдвойне.

Также будьте готовы к тому, что, передвигаясь в потоке, вы снова будете объектом повышенного внимания. Колеблющиеся колёса вашего автомобиля привлекут много внимания. Кто-то может и пальцем ткнуть, кто-то укоризненно смотреть из дорогих автомобилей, но единомышленники будут подбадривать вас своими улыбками. Просто будьте к этому готовы и не расстраивайтесь.

Главное помнить то, ради чего вы сознательно идёте на всё – это нереальный дрифтинг! Несмотря на стуки, хрусты, осуждающие взгляды и волнение окружающих, свет в конце тоннеля всё же виднеется. Ваш автомобиль будет уходить в управляемый занос на зависть всем окружающим! И этого достаточно, чтобы развеять все негативные моменты. Конечно, повседневная езда уже не будет такой, как прежде. Главное, не забывать, для чего вы заварили дифференциал, и дрифтуйте везде, где предоставляется возможность. Но только делайте это с умом и особой осторожностью!

Что нужно, чтобы заварить дифференциал?

Во-первых, прежде чем начать реализовывать планы о заваривании дифференциала, залезьте под автомобиль и проверьте, в каком состоянии находится трансмиссия. Имеется ввиду каждая деталь от сцепления до задней оси, а лучше до подшипников ступиц. Заваренный дифференциал очень увеличивает нагрузку на каждую из этих деталей, и вряд ли вы будете рады тому, что через неделю трансмиссия рассыплется. Главное – проведите эту процедуру правильно или обратитесь к тому, кто уже набил руку на этом. Плохая спайка развалится очень быстро, а множество металлических осколков в редукторе – ситуация не из приятных.

Для проведения замены дифференциала вам потребуется хороший аппарат для сварки и ёмкость с бензином для дальнейшей промывки дифференциала от шлака после заваривания, а также все инструменты для снятия дифференциала.

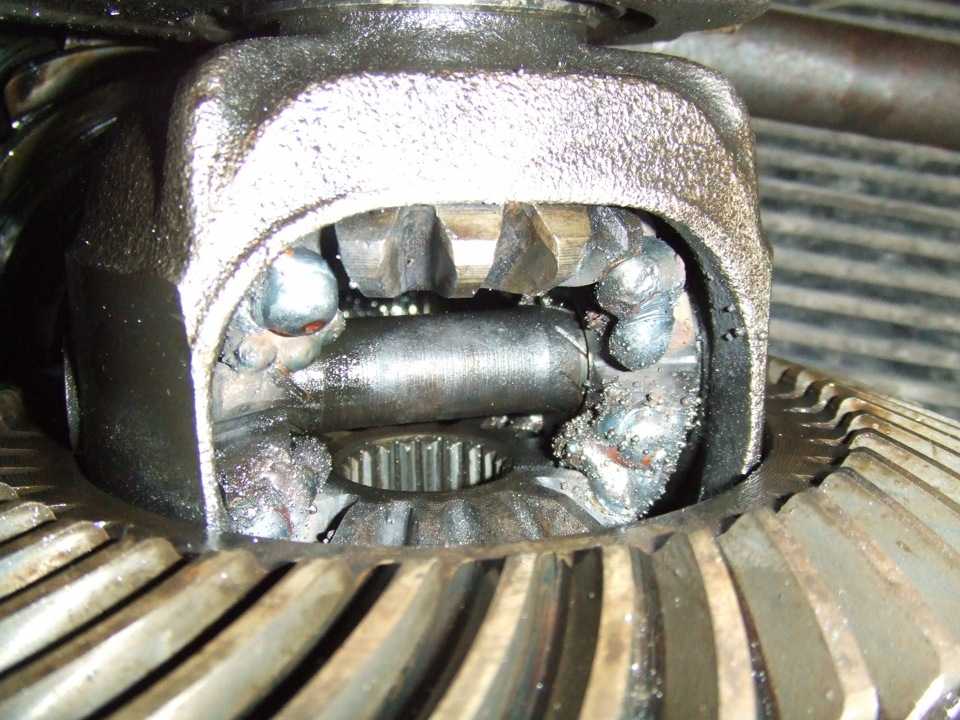

Как правильно заварить дифференциал?

Проводится это всё достаточно быстро и просто, нужно только обладать хорошими навыками сварки.

  • Первым делом снимите с автомобиля редуктор. Разберите и достаньте дифференциал.
  • Прихватите сателлиты между собой и с внутренней стороны корпуса дифференциала.
  • Можно дополнительно обработать для более эстетичного вида. Это необязательный пункт.
  • Промойте всё тщательно бензином и монтируйте на автомобиль. Теперь ваш автомобиль готов дрифтовать!

Напоследок несколько слов о том, стоит ли заваривать дифференциал или покупать новую блокировку. Что сказать? Мнения разделяются, но большинство тех, кто «заварился», в основном, очень довольны. Есть и те, кто использует автомобиль как средство для повседневного передвижения. Страшного в этом ничего нет. Главное – привыкнуть к этому и в зимнее время быть аккуратнее.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Ремонт редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – он передаёт крутящий момент с коробки передач и на задние колёса, если его снять то соответственно автомобиль уже не поедет, со временем от манеры езды зубья шестерёнок которые находятся в нём изнашиваются и редуктор требует замены, но новый стоит довольно не малых денег и поэтому есть смысл разобрать и отремонтировать старый редуктор, но только нужно понимать тот факт что если вы в чём то ошибётесь то машина может вообще не поехать когда вы её заведёте, это всё случиться если шестерни установлены не правильно поэтому в сборке редуктора заднего моста нужна тонкость и чёткость установки всех деталей.

Примечание!
Для разборки сборки редуктора моста нужно будет не мало инструментов, а именно: Карандаш, набор гаечных ключей и накидных тоже, молоток, зубило, выколотка, кернер всё это вам понадобиться, кроме этого специальный съёмник нужен будет для снятия кольца подшипника (Можно и без него, с ним удобней), различные отвёртки так же, линейка, штангенциркуль и обязательно динамометрический ключ!

Краткое содержание:

  • Ремонт редуктора заднего моста
  • Дополнительный видео-ролик

Где находится редуктор заднего моста?
Сам мост как понятно уже из названия располагается сзади, редуктор соответственно находиться внутри него и крепиться к самому мосту восьми болтами (Некоторые из них указаны красными стрелками), к другой стороне редуктора моста подсоединяется карданный вал который уже отсоединён от него на фото, то место где кардан присоединяется к редуктору указано на том же самом фото синей стрелкой.

Когда нужно ремонтировать редуктор заднего моста?


Он меняется при повышения в нём шума, особенно это заметно когда разгоняешь автомобиль и сильный гул в это время стоит в задний части (При исправном редукторе гула быть не должно), но учитывайте тот факт что вы вряд ли поймёте из какой именно части автомобиля этот звук исходит, так как он и в переднюю часть может отдавать, так и в центральной части может быть, кроме этого признака повыситься вибрации от редуктора моста и всё это из-за неправильной его эксплуатации (Буксует часто автомобиль и ездит на слишком повышенных оборотах) или от некачественно залитого масла в него, кстати точно такие же признаки будут если масло в редуктор не залито, проверьте его может его у вас там и вовсе нет, а о том как проверить уровень масла в редукторе моста и по необходимости дополнить или вообще заменить, читайте в статье: «Замена масла редуктора на ВАЗ».

Примечание!
Чтобы вы могли определять без труда вой редуктора если ваш полетит на автомобиле, то в таком случае просмотрите чуть ниже ролик, в котором наглядно продемонстрировано как будет гудеть редуктор требующий ремонта или же замены на новый!

http://www. youtube.com/watch?v=7d5V0VekYBE

Примечание!
Редуктора шли на классические автомобили все практически одинаковые, у них только разница в шестернях была и поэтому каждый редуктор маркируется цифрами 2106, 2103, 2102 и 2101, ремонт всех редукторов так же идентичен и не требует слишком высоких для этого навыков, самое главное иметь динамометрический ключ и думать головой в процессе ремонта и тогда у вас всё 100% получиться!

Разборка:
1) Прежде чем приступить к разборке редуктора его нужно снять с автомобиля, если вы не умеете производить данную операцию то рекомендуем вам ознакомиться с ней в статье которая размещена на нашем сайте и называется она: «Замена редуктора заднего моста на ВАЗ».

2) Теперь тряпочкой очистите весь редуктор от грязи и положите его после этого туда где вам удобней будет всего работать (Верстак к примеру или на земле можно разложить его но только не потеряйте в этом случае ничего), затем берите в руку гаечный ключ и выверните с его помощью болт который стопорную пластину крепит (см. фото 1), сразу же после того как болт будет выкручен а пластина освобождена, снимите её с редуктора (см. фото 2), точно такую же операцию произведите с другой стороны редуктора соответственно с другой пластиной, когда обе стопорных пластины будут сняты, воспользуйтесь кернером, а именно им нанесите метки на крышки подшипников как показано на рисунке под номером 3, всё дело в том что крышки нужно будет при сборке устанавливать точно на те же места где они стояли ранее и поэтому (Крышке всего две, левая и правая) на каждой крышке нужно делать метку относительно корпуса к которому она болтами прикручена, после того как метки будут сделаны выберите крышку которую вы будете снимать первой (Без разницы, но их нужно по отдельности снимать так будет проще) и начните отворачивать болты которые её крепят (Одну крышку крепят всего два болта, см. фото 4).

Примечание!
Ещё раз уточним насчёт меток которые вам нужно сделать (Это для тех кто ещё не понял), обязательно ещё рекомендуем вам кроме меток цифры или по несколько и одной метки наносить на крышке, сейчас объясним всё! Так как крышки должны устанавливаться строго так же и строго на свои месте, то первую крышку вы к примеру можете одной меткой промаркировать и это будет означать что это допустим правая крышка, на вторую крышку уже две метки можно нанести и это будет говорить о том что это левая крышка, более подробнее о том куда метки нужно наносить смотрите на фото ниже:

3) Затем когда болты крепления крышки подшипника будут откручены, выньте их и снимите саму крышку, а так же регулировочную гайку снимите как на фото 3 показано и следом за ней установлено наружное кольцо подшипника и его тоже снимите (см.

фото 4).

Примечание!
Точно такую же операцию произведите и с другой стороной редуктора, но только когда на той стороне будете снимать наружное кольцо подшипника пометьте его чем ни будь (Фломастером например) и вы уже не перепутаете какое наружное кольцо куда устанавливается, просто их месторасположение тоже имеет значение (Если подшипник будет заменяться то и кольца у него будут новые стоять, поэтому если вы уже купили рем. комплект и там есть подшипник и данное кольцо, то снятое уже помечать ни чем не нужно)!

4) Теперь когда уже ничего не мешает переходим к снятию ведомой шестерёнки в сборе с дифференциалом, для этого просто рукой возьмитесь за неё и снимите (см. фото 1), а так же вытащите все остальные детали которые находятся в редукторе и не к чему не перекреплены, к этим деталям относиться ведущая шестерня (см. фото 2) которая идёт в сборе с такими мелкими но очень важными деталями как сепаратор, с регулировочным кольцом и т.д., самое главное когда снимите ведущую шестерню на ней будет установлена (Оно может упасть при снятии) распорная втулка (Обязательно подлежит замене) и её снимите (см.

фото 3), после снятия возьмите в руки выколотку и молоток и ими снимите внутреннее кольцо с сепаратором и роликами для этого приставьте выколотку к внутреннему (Именно к внутреннему) кольцу подшипника и по ней бейте молотком до того пока вдоль вала не снимется внутреннее кольцо со всеми деталями (см. фото 4).

Примечание!
Когда снимите внутреннее кольцо выбив его вдоль вала со всеми его деталями (Выбивать кстати нужно не только в одном месте иначе у вас ничего не получиться, бейте по не многу и по разным местам, так по чуть-чуть кольцо и снимется), под ним будет находиться регулировочное кольцо (Указано стрелкой), его тоже вдоль вала снимите и не повредите!

Пару слов хотели бы вам про распорную втулку сказать и объяснить почему она должна именно заменяться, во-первых втулка деформируется от времени и раз вы уже разобрали механизм то её необходимо заменить, особенно это нужно тем кто гайку фланца редуктора сильно закрутил и после чего она и деформировалась, но выбрать новую втулку тоже не так то просто, более подробную информацию для чего эта втулка вообще нужна и почему её менять нужно, смотрите в ролике который размещён чуть ниже:

5) Идём дальше, теперь вам нужно будет извлечь сальник из гнезда редуктора куда он установлен, более подробную информацию о том как это сделать читайте в статье: «Замена сальника редуктора ВАЗ», но только там весь процесс показывается на установленном редукторе а у вас он снят, поэтому учтите это.

6) После снятия сальника в том гнезде где он находился стоит маслоотражатель, его рукой аккуратно подденьте и выньте или просто редуктор немного наклоните и он сам упадёт, но только не деформируйте его (см. фото 1), сразу же за этим маслоотражателем будет находиться ещё одно кольцо подшипника с тем же сепаратором и роликами, его тоже выньте из гнезда (см. фото 2) и после этого с другой стороны редуктора (С внутренней) при помощи выколотки выбейте наружное кольцо подшипника (см. фото 3) и будьте готовы к тому что оно у вас вылетит с другой стороны, поэтому либо на руку, либо на что то мягкое выбивать его то и нужно (см.

фото 4), а иначе он весь исцарапается в связи с чем вам его и придётся заменить.

Примечание!
По инструкции выше вы выбили выколоткой наружное кольцо переднего подшипника, точно так же выбейте наружное кольцо заднего подшипника но только уже выбивайте с другой стороны редуктора!

7) Далее если вам нужно будет разобрать дифференциал снятый ранее с редуктора, то берите специальный съёмник о которым мы говорили в начале статьи и им спрессуйте вдоль вала (Простыми словами это снимите вдоль вала значит) внутреннее кольцо подшипника как показано на фото 1, если же съёмника такого нет то зубилом как показано уже на фото 2 сдвиньте немного внутреннее кольцо подшипника (Так же бейте по разным местам, таким образом по не могу кольцо и будет смещаться) чтобы туда две толстых отвёртки встали, как только место для двух отвёрток освободилось, их вставьте по бокам и использовав как рычаг (см. фото 3) полностью снимите внутреннее кольцо подшипника с вала.

Примечание!
После снятия кольца подшипника с вала, точно так же как снимите внутреннее кольцо другого подшипника!

8) Чтобы работать далее понадобятся тиски или ещё как ни будь нужно зажать дифференциал чтобы он не перемещался когда вы болты крепления ведомой шестерни будете выкручивать (Тиски нужны из губок мягкого металла, если нет таких то проложите между губок и между деталью толстую тряпку и сильно зажимать дифференциал уже в таком случае не нужно, всё должно аккуратно быть), как только вы его закрепите все 8 болтов которые крепят ведомую шестерню отверните (Для наглядности пару болтов указано стрелкой на фото 1), после отворачивания берите молоток с резиновым бойком либо с пластмассовым и им сбейте ведомую шестерню с дифференциала (Она синей стрелкой на фото 2 обозначена).

9) Ну и в завершение переходим к разборке дифференциала, выньте из него во-первых ось (см. фото 1) на которой сателлиты располагаются, после этого проворачивая рукой сателлиты выньте их из дифференциала (см. фото 2), вслед за ними снимите полуосевые шестерни (см. фото 3) и их опорные шайбы (см. фото 4) и на этом вся разборка закончена, ниже объяснено как собрать все эти детали и объясняется их дефектовка (Дефектовка это проверка деталей на наличие дефектов, объясняется там на что нужно смотреть и при каких случаях нужно менять те или иную деталь на новую).

Сборка:
1. Все детали собираются в обратной последовательности но перед сборкой их нужно вымыть в керосине и осмотреть, поэтому после промывки обратите особое внимание на шестерёнки, у каждой шестерни есть зубья так вот они не должны быть повреждены, не должны иметь задиры, в другой цвет тоже не должны быть выкрашены (Цвет металла у них должен быть и никакой чёрной накипи от масла), так как это недопустимо, кроме этого мелкозернистой шкуркой зачистите от задиров и от незначительных повреждений ось сателлитов, шестерни полуосей а именно их шейки и посадочные места этих шестерён тоже зачистите если на них будет выработка, в случае сильной деформации деталей меняйте их на новые.

Примечание!
Когда вы разбирали редуктор от туда в самый последний момент вы должны были извлечь опорные шайбы и перед этим полуосевые шестерни, так вот полуосевые шестерни как вы уже поняли идут как одно целое с этими шайбами и если вы обнаружите в друг что опорные шайбы имеют деформацию (Даже незначительную), то в таком случае данные шайбы обязательно замените на новые но учтите что их нужно брать точно такой же толщины как и старые, поэтому не ошибитесь!

2. Теперь проверьте подшипники дифференциала, на их рабочих поверхностях не в коем случае не должно быть деформаций и различного рода задиров, если будут присутствовать и тем самым рабочая поверхность будет не гладкой, то замените эти подшипники на новые и кстати они являются причиной постоянного шума при работе редуктора (Это если они изношены).

3. При сборке дифференциала внутренние кольца подшипников которые вы ранее снимали с помощью специального съёмника, устанавливаются отрезком трубы подходящего диаметра до того пока кольца не упрутся, кроме этого при сборке дифференциала трансмиссионным маслом смажьте полуосевые шестерни и их опорные шайбы, сателлиты так же смажьте (Один из сателлитов указан цифрой 9 на схеме) и установите все эти детали обратно, во время установки проверните сателлиты и полуосевые шестерни (Одна из них указана цифрой 8) таким образом, чтобы ось сателлитов войти смогла и установите её после этого.

Примечание!
Ещё осевой зазор у шестерён полуосей проверьте, он не должен быть более 0.1 мм а если будет, то замените опорные шайбы у всех шестерен на шайбы большей толщины и если сможете ещё чем ни будь определить момент вращения шестерен дифференциала (Рукой эти шестерни в случае определения момента нужно вращать как показано на рисунке ниже), то данный момент не должен превышать более 14,7 Н.м (1.5 кгс.м)!

4. Следом воспользоваться молотком и подходящего по размеру отрезком трубы или накидной головкой нужно, с их помощью вам понадобиться запрессовать (Это вставить обозначает) наружное кольцо переднего и заднего подшипника во внутрь в корпус (см. фото 1), потом если вы решите заменить главную пару редуктора (В главную пару входит ведомая шестерня и ведущая) или подшипники ведущей шестерни, то регулировочное кольцо ещё придётся подобрать (Указано цифрой 6 на схеме выше), для его подбора нужно изготовить приспособление из ненужной (Старой) ведущей шестерни, для этого возьмите пластину длиной 80 мм и сваркой приварите её к шестерни и после приварки отшлифуйте её в зависимости от торца шестерни в размер 50-0. 02 мм (см. фото 2 на котором к шестерне пластина уже приварена), затем проточите или же мелкозернистой шкуркой снимите слой металла с того места на шестерни куда устанавливается задний подшипник (Цифрой 5 на схеме выше указан), слой металла нужно снимать до того пока вы не добьётесь того чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке, как только сняли нужный слой металла устанавливаем на шестерню внутреннее кольцо с сепаратором и роликами, и вставляем это всё в картер редуктора (Устанавливаем на своё место проще сказать), после установки так же внутреннее кольцо но только уже переднего подшипника (Передний подшипник указан цифрой 4 на схемы выше) с сепаратором и роликами установите, ещё ко всему этому фланец на своё место оденьте и прокрутите его чтобы все ролики подшипников в правильное положение установились, сразу же после этого закрутите гайку фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м) и поставьте редуктор ровно и стоймя как показано на третьем фото, далее положите лекальную линейку ребром чтобы она касалась постелей подшипников по одной линии и набором щупов определяем величину зазора между линейкой и той самой пластиной которую вы чуть ранее приварили (см. фото 3), данную величину зазора запишите куда ни будь или же запомните и сравните его с отклонением от номинального положением новой шестерни (Отклонение шестерни написано на ней самой, она может быть как со знаком плюс так и со знаком минус, месторасположение этой записи ищите на конической части хвостовика шестерни, см. фото 4).

Примечание!
Теперь открывайте калькулятор или думайте всё в уме, к примеру у вас зазор получился 2.90 мм, а на конической части хвостика шестерни стоит –15 (Это отклонение шестерни от номинального положения), переведём в начале отклонение шестерни в миллиметры для этого: «-15 x 0.01 = -0.15 мм», после перевода узнаем точную толщину регулировочного кольца который нам нужен, для этого: «2.90 – (-0.15)= 3.05 мм»!

5. Затем снимите старую шестерню с приваренной к ней пластиной, а так же фланец, оба внутренних кольца с сепараторами и роликами тоже снимите, берите новую шестерню и устанавливайте на неё внутреннее кольцо заднего подшипника (см. фото 1) и после чего вставьте эту шестерню в картер редуктора, ещё новую распорную втулку установите, внутреннее кольцо переднего подшипника и маслоотражатель, рабочую кромку нового сальника смажьте смазкой Литол-24 (Более подробно о том как установить сальник и чем его смазывать, читайте в статье на которую выше дана ссылка, называется эта статья: «Замена сальника редуктора на ВАЗ») и установите фланец редуктора на своё место, данный фланец застопорите чтобы он не вертелся и начните закручивать постепенно после чего гайку его крепления при помощи динамометрического ключа, закручивать гайку нужно пока не достигнет момент 118 Н.м (12 кгс.м) как на фото 2 показано, во время подтягивания гайки момент сопротивления подшипников вращению ведущей шестерни тоже проверяйте (Момент проверяется динамометром, это на фото 3 показано) и если он окажется меньше 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников пробегом свыше 30 км. меньше 39,2 Н.см (4 кгс.см) но при этом момент затяжки будет не превышен то так всё и оставьте не доводя гайку до момента 118 Н. м (12 кгс.м), а если же момент окажется более 197 Н.см (20 кгс.см) – для новых подшипников и более 59,0 Н.см (6 кгс.см) для подшипников с пробегом, то самый первый раз когда вы эту гайку тянули натяг подшипников был превышен, в данной ситуации нужно заменить деформированную распорную втулку на новую и всё повторно собрать и таким же образом отрегулировать натяжение центральной гайки фланца.

Примечание!
При сборке редуктора регулировочные гайки (Одна из гаек цифрой 14 для наглядности на схеме выше показана) устанавливайте таким образом, чтобы они соприкасались с наружными кольцами подшипников и затяните после этого болты которые крепят левую и правую крышку нужным моментом (Крышки устанавливайте по меткам сделанным ранее, так как левая крышка от правой отличается), эти регулировочные гайки кстати можно вращать затягивая тем самым и ослабляя их, для этого стальную пластинку шириной 49.5 мм и толщиной 3-4 мм изготовьте и ей по необходимо затяните данные гайки, но для проведения этой операции по регулировки нужно выполнить несколько моментов, первое это вам нужно будет при помощи штангенциркуля замерить расстояние между обоими крышками подшипников (см. фото 4 выше), после замера у вас должно получиться 0.15-0.20 мм в противном случае делайте регулировку, для этого заверните немного левую регулировочную гайку специальной пластиной изготовили вы которую ранее (см. фото 1 там правая гайка показана, а левая регулировочная гайка эта та которая идёт со стороны ведомой шестерни, ведомая это большая шестерёнка), заворачивать гайку нужно до того пока зазор полностью не уберётся в зацеплении шестерен главной передачи и после этого правую гайку точно так же заверните до упора, дальше левую регулировочную гайку немного подтяните пока боковой зазор в зацеплении шестерен главной передачи не будет выставлен в районе 0.08-0.13 мм (Данный зазор сложно проверить чем либо поэтому на ощупь его можно определить, для этого рукой возьмитесь за ведомую шестерню и покачивая её рукой а именно пальцами вы будете ощущать самый минимальный люфт и стук ударов зубьев при покачивании должен быть слышен), после выставления предварительный натяг подшипников всё с помощью тех же регулировочных гаек, для этого по не могу и равномерно затягиваем обе регулировочные гайки пока расстояние между крышками подшипников не будет входить в пределы 0. 15-0.20 мм (см. фото 4 выше), после этого окончательно проверьте боковой зазор в зацеплении шестерен главной передачи (Он не должен будет измениться), чтобы его проверить прочтите текст чуть выше описано там и в дополнение проверки данного зазора, пальцами руки возьмитесь за ведомую шестерню и медленно проверните её на три оборота (см. фото 2) при этом пальцами контролируйте люфт который должен быть минимален!

Ну и в завершение дадим совет, данные регулировочные гайки регулируют зазор между ведомой и ведущей шестерней редуктора, поэтому если у вас этот зазор будет выходить за рамки 0.08-0.13 мм, то в таком случае вращайте регулировочные гайки и отрегулируйте его, если же зазор будет меньше положенного то подтягивая одну из регулировочных гаек и ослабляя вторую на тот же угол, добейтесь того чтобы он опять вошёл в своё положенное значение!

Дополнительный видео-ролик:
Чтобы наглядно вы могли понимать как редуктор разобрать и собрать его, посмотрите два замечательных ролика ниже в которых даются грамотные советы по разборке и сборке редуктора заднего моста классических автомобилей.

https://www.youtube.com/watch?v=_Drg-gX4jdc

http://www.youtube.com/watch?v=YCdxrtX_M8o

Примечание!
Второе видео по ремонту редуктора смотрите ниже:

https://www.youtube.com/watch?v=bVXwDbT5FoM
