Какое усилие при затяжке головки блока цилиндров: Затяжка ГБЦ динамометрическим ключом. Как затянуть головку блока цилиндров.

Затяжка ГБЦ динамометрическим ключом. Как затянуть головку блока цилиндров.

Правильная затяжка головки блока цилиндров обеспечивает необходимую герметичность камеры сгорания после ремонта двигателя. Для того, чтобы правильно затянуть болты ГБЦ, необходимо знать порядок и момент их затяжки, а также использовать специальный инструмент.

Стоит понимать, что для каждого двигателя существует свой определенный момент и последовательность затяжки болтов головки. Как правило, порядок работ и усилия крутящего момента указываются в книге по техническому ремонту конкретного автомобиля. Помимо соблюдения моментов и последовательности затяжки, болты необходимо устанавливать с определённым углом (градусом). Поэтому, перед выполнением ремонтных работ, необходимо обязательно ознакомиться с инструкцией по обслуживанию и ремонту конкретного двигателя. Если не соблюдать указанные производителем инструкции и рекомендации, то ДВС быстро выйдет из строя, что повлечет за собой дорогостоящий ремонт мотора.

Необходимый инструмент правильной затяжки головки блока (ГБЦ):


  • Динамометрический ключ;
  • Торцевая головка или насадка-бита нужного размера;
  • Доворотная шкала для выставления болтов с определенным углом затяжки.

Варианты угломеров

В каталоге AIST представлены стрелочные, электронные и щелчковые динамометрические ключи. В зависимости от размера соединения и необходимого крутящего момента используют ключи с присоединительным квадратом: 1/4, 3/8 и 1/2. Ниже расположена подборка инструмента, подходящего для затягивания головки блока.


Рассмотрим затяжку болтов головки блока цилиндров для двигателей FORD 1.4/1.6 R4 Duratec 16 клапанов.

Общие рекомендации:

  • Необходимо очистить посадочные места болтов от масла или от ОЖ, которые могли попасть в эти резьбовые отверстия;
  • Необходимо использовать только новую прокладку;
  • Перед установкой новых болтов необходимо смазать их моторным маслом;
  • Затяжку производить в строгом порядке, как указано на картинке и только на холодном двигателе.


Как затянуть ГБЦ динамометрическим ключом?

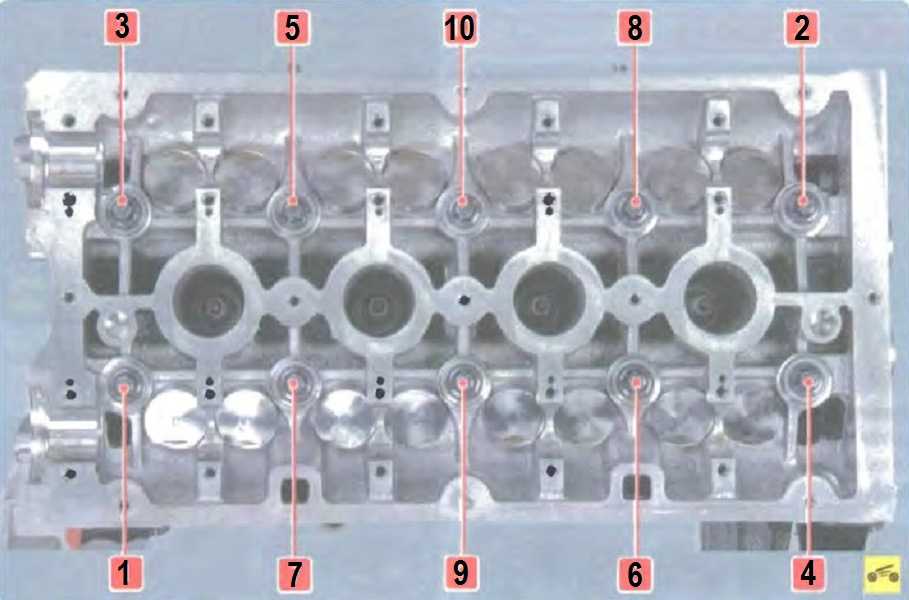

Производить затяжку новых болтов необходимо в порядке, как указано на картинке, и в три этапа:

  • На первом этапе болты закручиваются динамометрическим ключом с крутящим моментом 15 Н/м или 1,5 кгс/м;
  • На втором подходе болты затягиваются с моментом 30 Н/м или 3,0 кгс/м;
  • Третий этап подразумевает доворот болтов ГБЦ на угол 90 градусов с помощью специального угломера.

В машине для большинства резьбовых соединений указаны определенные моменты затяжки, поэтому динамометрический ключ для автомобиля является обязательным инструментом в процессе ремонта. Максимальную точность передачи крутящего момента обеспечивают цифровые динамометрические ключи.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Затяжка головки блока цилиндров является важной и ответственной процедурой. Данную операцию производят во время обратной сборки двигателя после снятия ГБЦ. Правильная затяжка болтов головки блока цилиндров влияет на исправность и работоспособность силового агрегата, так как головка является частью камеры сгорания. Другими словами, после затяжки ГБЦ представляет собой единое целое с блоком цилиндров. Между блоком и головкой блока дополнительно устанавливается уплотнительная прокладка. В том случае, если головка затянута неправильно, высока вероятность повреждений самой ГБЦ, прокладки, болтов головки блока и отверстий под болты в БЦ.

Рекомендуем также прочитать статью о том, что такое капитальный ремонт двигателя. Из этой статьи вы узнаете об особенностях капремонта двигателя, а также об основных его отличиях от переборки ДВС.

В некоторых случаях в месте установки прокладки появляются течи. Также в случае неплотного прилегания головки блока во время работы ДВС может происходить прорыв отработавших газов в каналы системы смазки и охлаждения двигателя, а еще происходит попадание антифриза в масло и наоборот.   В результате свойства смазочного материала и охлаждающей жидкости меняются, что может быстро вывести двигатель из строя. Далее мы поговорим о том, какой порядок затяжки болтов ГБЦ нужно соблюдать, как производится затяжка болтов головки блока цилиндров динамометрическим ключом, а также какой должна быть сила затяжки головки.

Содержание статьи

  • Затяжка головки блока цилиндров на дизеле и бензиновом моторе
    • Как нужно затягивать головку блока цилиндров правильно
  • Распространенные ошибки при затяжке головки

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как  усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно.

Ниже рассмотрены основные рекомендации.

  • Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
  • На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
  • Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
  • Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов. Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
  • Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки. Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
  • Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается. По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Нарушение рекомендуемого в руководстве по ремонту конкретного двигателя порядка затяжки крепежных болтов вызывает излишнее перенапряжение в корпусе головки блока цилиндров. Алюминиевые сплавы, которые являются материалом изготовления ГБЦ, не приспособлены к таким нагрузкам. Итогом становится появление трещин в корпусе головки. Через трещины небольшого размера возникает утечка газов, то есть нарушается герметичность камеры сгорания. Двигатель в этом случае теряет мощность, наблюдается повышенный расход топлива. Если трещины затрагивают каналы системы смазки или охлаждения, тогда в камеру сгорания может попадать масло или антифриз, а также возможны наружные утечки.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т. д.

Характеристики крутящего момента головки цилиндра

| Он все еще работает

Пол Новак

изображение двигателя от goce risteski с Fotolia.com

Автомобильные двигатели подвергаются интенсивным нагрузкам и напряжениям, создаваемым процессом сгорания, происходящим в цилиндрах двигателя. Чтобы двигатель работал надежно, детали, из которых состоит двигатель, должны быть надежно закреплены, чтобы выдерживать эти давления и напряжения. Головки цилиндров герметизируют камеры сгорания и подвергаются одним из самых экстремальных давлений, поэтому болты, крепящие их, должны быть затянуты в соответствии с техническими характеристиками.

Крутящая нагрузка

Головки цилиндров крепятся к блоку цилиндров в соответствии с измерениями, указанными в «футо-фунтах». Фунт-фунты относятся к величине крутящего момента, приложенного к болтам во время затяжки для создания зажимного усилия, удерживающего головку блока цилиндров на блоке цилиндров. Чем больше крутящий момент, приложенный к болтам, тем больше создаваемая зажимная сила. Величина крутящего момента, приложенного к болту головки блока цилиндров, измеряется с помощью динамометрического ключа, который показывает величину силы, приложенной к болту во время затяжки.

Характеристики крутящего момента

Величина крутящего момента, необходимая для крепления головки блока цилиндров к блоку цилиндров, зависит от типа двигателя. Величина прижимной силы и, следовательно, необходимого крутящего момента определяется величиной давления в цилиндре, которое будет создавать двигатель. Каждый болт головки блока цилиндров создает только часть общего усилия прижима, необходимого для прилегания головок цилиндров к блоку цилиндров. Чтобы определить, какой крутящий момент необходим для каждого болта, необходимо разделить количество болтов на общее давление в цилиндре, которое производит двигатель. Если двигатель создает давление 1500 фунтов, а головка блока цилиндров имеет 8 болтов, то каждый болт необходимо затянуть с крутящим моментом 187 фут-фунтов, чтобы прикрепить головку блока цилиндров к блоку.

Применение крутящего момента

Для того чтобы крутящий момент равномерно распределялся по уплотнительным поверхностям головок цилиндров и блока цилиндров, болты головки цилиндров необходимо осторожно затягивать поэтапно. В большинстве случаев необходимо сначала плотно затянуть каждый болт вручную, пока головка болта не окажется на одном уровне с поверхностью головки блока цилиндров. Затем болты частично затягиваются примерно до половины рекомендуемого крутящего момента в порядке, указанном производителем конкретного двигателя. Затем процесс выполняется еще раз в том же порядке, чтобы довести все болты до их указанной нагрузки крутящего момента.

Схема

Для каждого двигателя предусмотрена определенная схема затяжки болтов, которую необходимо соблюдать при затягивании головок цилиндров. Эта схема помогает равномерно распределить прижимное усилие по поверхностям, где головка блока цилиндров соприкасается с блоком цилиндров. Если этот порядок не соблюдается или болты затянуты неравномерно, результатом могут быть слабые места, из которых может выйти давление в цилиндре, или деформация поверхностей головки цилиндров. Деформация или неравномерная затяжка могут привести к катастрофическому выходу из строя прокладки головки блока цилиндров и серьезному повреждению двигателя.

Пределы крутящего момента

Головки цилиндров должны быть затянуты с учетом определенных крутящих моментов. Если приложить слишком большой крутящий момент, поверхности головки блока цилиндров могут деформироваться, что приведет к выходу горючих газов через прокладку головки блока цилиндров. Слишком большой крутящий момент может привести к тому, что нагрузка на болты превысит их пределы, когда давление в цилиндрах двигателя возрастет, что приведет к катастрофическому выходу из строя болтов и, следовательно, к уплотнению между головкой цилиндров и блоком цилиндров. Если приложить слишком малый крутящий момент, не будет генерироваться достаточной силы зажима для прилегания головок цилиндров к блоку цилиндров, и газы из камеры сгорания будут выходить через прокладку головки.

References

  • Van Pelt Parts & Services: Ford Cylinder Head Torque Specifications
  • AA1 Car: Blown Head Gasket
  • Bolt Science: Talking About Torque
  • Boston Globe: Tightening Head Bolts

Writer Bio

Paul Novak является внештатным писателем, специализирующимся на создании веб-контента. Он владел собственным бизнесом в течение семи лет и в течение 10 лет писал на самые разные темы, от политики до паранормальных явлений. Его статьи с критикой заявлений о паранормальных явлениях публиковались в журналах «Xproject» и «Ufoevidence».

Другие статьи

Последовательность затяжки ГБЦ и характеристики момента затяжки

Общие сведения

При выполнении приведенных ниже последовательностей крутящего момента подождите примерно 15 минут между шагами крутящего момента. Это дает шпилькам время полностью растянуться и сесть до следующего приложения крутящего момента.

Средство передвижения Обозначение двигателя Характеристики крутящего момента
944 (83-85,5) М44 01-04 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: 50 Нм (37 ft-lbs)
Шаг 3: 90 Нм (66 ft-lbs)
944 (85,5-87) , 924С (86-87) М44 05-08 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: 50 Нм (37 ft-lbs)
Шаг 3: 90 Нм (66 ft-lbs)
944 (85,5-88), 924S (86-88) — с гайками высотой 12 мм М44 05-10 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: угол 90
Шаг 3: угол 90°
944 (89) М44 11-12 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: угол 60
Шаг 3: угол 60
944 Турбо (86-89) М44 51-52 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: угол 90
Шаг 3: угол 90°
944С (87-88) М44 40 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: угол 90
Шаг 3: угол 90°
944 С2 (89-91), 968 (92-93), 968 КС (93) М44 41,43,44 Шаг 1: 20 Нм (15 футо-фунтов)
Шаг 2: угол 60
Шаг 3: угол 90°
ПРИМЕЧАНИЕ

Последовательность затяжки на 16 В немного отличается от последовательности для головок на 8 В.
