Пошаговая замена редуктора заднего моста ВАЗ 2107: видеоинструкция

Сама по себе замена редуктора заднего моста ВАЗ-2107 – это процедура, которую проводят достаточно редко. Все дело в том, что данный узел считается одним из наиболее надежных и устойчивых к воздействию внешних факторов.

О том, как именно сделать все своими руками, мы расскажем ниже.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

  • утрачивает с течением времени эластичность;
  • может иметь заводской брак;
  • изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

  • у заднего моста периодически обнаруживаются пятна масла;
  • у хвостовика редуктора образуется люфт (всегда радиальный).

Последний также свидетельствует и об износе одного подшипника либо сразу нескольких.

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника. Здесь важно выяснить, при какой скорости он возникает. Для этого:

  • разгонитесь до 20 км;
  • продолжайте плавно ускорятся до 90;
  • зафиксируйте обороты мотора на момент появления шума;
  • газ отпускайте, однако передачу не включайте;
  • в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

  • разгоните ВАЗ-2107 до 100 км;
  • выставьте «нейтраль»;
  • отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Процедура замены

Прежде чем приступить к демонтажу редуктора, слейте из него все масло. Помните – никогда не используйте старую смазку повторно.

Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

Далее:

  • приподнимают задок домкратом;
  • шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
  • откручивают 4 фиксирующие его гайки;
  • взяв плоскую отвертку, производят отсоединение фланца;
  • кардан подвешивают на веревке, закрепив на днище машины;
  • скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
  • удаляют шайбу;
  • сам фланец демонтируется;
  • отключают тормоза и отвинчивают колеса.

Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

Читайте также: Как поменять маслосъемные колпачки ВАЗ-2107

Процедура сборки

После того как ремонт был завершен и все пришедшие в негодность элементы заменены, необходимо произвести сборку заднего моста и обязательно убедится, что редуктор больше не шумит при езде.

Процесс выглядит таким образом:

  • новый узел фиксируют на предназначенном для него месте;
  • возвращают полуоси на мост;
  • фланец шестеренки присоединяют к кардану;
  • устанавливают колеса и тормозные приводы.

Тестировать автомобиль необходимо как на маленьких оборотах, так и на высоких. В первую очередь, оставив машину на нейтральной передаче, нажимайте на газ. Затем разгоняйтесь плавно, и после этого выключите мотор. В ситуации если шум по-прежнему слышен, следует сделать однозначный вывод: вы допустили какую-либо ошибку или причина была не в редукторе.

Когда же автомобиль передвигается без посторонних звуков – можете его спокойно эксплуатировать в привычном режиме.

Послесловие

При отсутствии должного опыта не пытайтесь производить ремонт автомашины самостоятельно. Обратитесь с проблемой в автосервис или на крайний случай призовите на помощь товарища, имеющего запас необходимых знаний и умений.

Лучше разобраться в вопросе замены редуктора вам поможет это видео:

Редуктор ВАЗ-2107: технические характеристики

Как известно, автомобили различаются по типу привода. Есть полный, задний, а также передний. Первые модели классических ВАЗов шли именно с задним приводом. И «семерка» не стала тому исключением. В свою очередь, устройство заднего привода включает в себя редуктор. ВАЗ-2107 имеет схожую схему конструкции элемента, как и на «шестерке». Что же, давайте рассмотрим, для чего служит данный элемент и как он работает.

Характеристика и устройство

Данный узел является неотъемлемой составляющей любого автомобиля с задним приводом. Элемент включает в себя несколько составляющих:

  • Главную передачу.
  • Дифференциал.

Устроен редуктор ВАЗ-2107 достаточно просто, поэтому отличается высокой надежностью и ремонтопригодностью.

Помимо основных элементов механизм включает в себя пару шестерен, главное предназначение которых – изменение величины крутящего момента. Что касается межколесного дифференцала, он служит для распределения крутящего момента по полуосям. Таким образом, колеса могут вращаться с разной угловой скоростью.

Принцип работы

На автомобиле ВАЗ-2107 редуктор моста работает так же, как и на всех других авто с классической компоновкой привода. Почему классической? Ответ прост: первые машины, что производились ранее, имели продольное расположение двигателя. Таким образом, сначала шел мотор, далее – коробка передач, карданный вал, и заключительным элементов в цепочке являлся задний редуктор. ВАЗ-2107 построен по такому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно размещенным двигателем. Считается, что такая конструкция более безопасна в плане выхода авто из заноса. Но в таком случае все узлы сосредоточены в одном месте (то есть в подкапотном пространстве). В случае с «семеркой» все элементы размещены равномерно по кузову. Итак, как работает редуктор ВАЗ-2107?

Главная задача элемента – передать крутящий момент на колеса. В свою очередь, чтобы усилие момента дошло до редуктора, используется карданная передача. Она соединена непосредственно с коробкой передач. Главная передача имеет зубья с определенным передаточным числом. Таким образом, передача момента производится с конкретным усилием (в отличие от трансмиссии в редукторе данный параметр стабильный). Единственное, что регулирует данный элемент, – это угловую скорость вращения ведущих колес. Для этого используется дифференциал. Благодаря ему автомобиль не входит в занос на поворотах либо риск возникновения аварийной ситуации близок к нулю. Шестерни дифференциала работают постоянно. Что касается внедорожников, на них часто имеется функция блокировки. Таким образом, угловая скорость левого колеса не отличается от правого. Это очень полезная функция при преодолении бродов, мокрой грунтовки и песчаного покрытия. На «семерке» функция блокировки дифференциала отсутствует. Если такой автомобиль застрянет, то вращаться будет только одно из ведущих колес. Некоторые автомобилисты заваривают дифференциал.

Чаще всего такой прием используют в профессиональном автоспорте, чтобы было проще пустить машину в занос. Однако на гражданских автомобилях ездить с постоянно заблокированным дифференциалом будет довольно опасно. Также не исключен неравномерный износ резины. Дифференциал позволяет снизить разбег в износе протектора благодаря свободному вращению полуосей. Колеса крутятся независимо друг от друга.

Такой принцип работы редуктора реализован на большинстве отечественных автомобилей, в то числе и на коммерческой технике (например, на «Газелях»). Данная схема устройства одна из наиболее простых и надежных.

Масло

Стоит отметить, что редуктор ВАЗ-2107, точнее его принцип работы, основан на зацеплении шестерен. Соответственно, при постоянном вращении будет значительная выработка. Чтобы увеличить ресурс, внутри редуктора залито специальное масло. Оно образует тонкую пленку за зубьях. На «семерке» можно использовать густое трансмиссионное масло. Оно отлично подходит не только для КПП, но и для заднего моста. Также отметим, что у смазки есть определенный ресурс эксплуатации. Специалисты рекомендуют менять данную жидкость не реже, чем раз в тридцать тысяч километров пробега.

Особенности зубьев

Так же как и в коробке передач, здесь используется пара шестерен. Не является исключением и рулевой редуктор ВАЗ-2107. На «семерке» ведомая и ведущая шестерня расположены под углом (то есть не прямо-, а косозубая). Главная особенность пары – меньшая нагрузка на зубья, плавность и бесшумность работы. По такому же принципу устроен задний мост «шестерки» и других классических моделей от ВАЗ.

Но это не единственный способ реализации главной передачи. Также в задних редукторах используют следующие типы передач:

  • Цилиндрические.
  • Конические.
  • Червячные.

Если говорить про рулевой редуктор ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что касается самих редукторов, они также включают в себя гипоидную передачу. Здесь шестерни, в отличие от конической, не лежат в одной плоскости.

Регулировка заднего редуктора ВАЗ-2107

Изменить передаточное число механизма получится только в том случае, если целиком заменить главную передачу и установить другую, с иным соотношением. Данная доработка может повысить крутящий момент автомобиля. Чем выше передаточное число, тем больше тяги. Однако данный параметр значительно влияет на скорость. Если увеличить крутящий момент, машина будет труднее разгонятся в диапазоне сто и выше километров в час. Но со старта она будет двигаться значительно резвее.

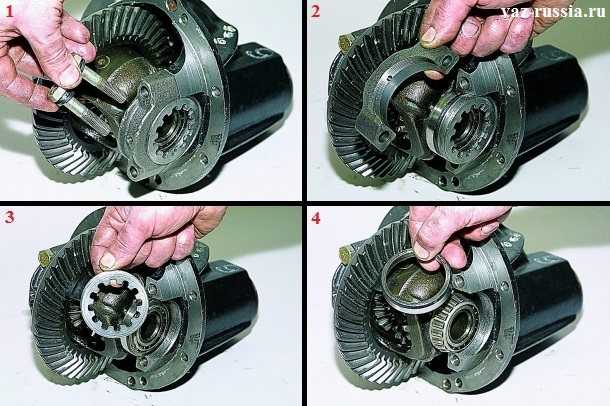

Итак, чтобы произвести данную доработку, нужно разобрать редуктор, предварительно вылив из него масло. Для этого вам понадобится смотровая яма или подъемник. Сперва необходимо извлечь хвостовик редуктора заднего моста ВАЗ-2107. Далее извлекается фланец и ведущая шестерня с регулировочным кольцом. Также здесь вы увидите уплотнительный элемент – сальник. Если мост начал «потеть», внимательно осмотрите его состояние. При наличии следов износа сальник требуется заменить. На следующем этапе разбираются дифференциал и ведущая шестерня.

Заменив главную пару, вы можете изменить передаточное число. Также при замене механизма требуется установить новую распорную втулку. После монтажа новых элементов сборка производится в обратной последовательности. Не забудьте залить в мост новое масло.

Выше или ниже?

Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих авто. Какой редуктор на ВАЗ-2107 поставить? Выбирать передаточное число стоит, исходя из мощности мотора. Если поставить пару с низким соотношением (для «Жигулей» максимальный параметр – 3,9), машине будет проще разгоняться до максимальной скорости. Но в диапазоне 0-100 километров в час она потеряет значительное время на разгон.

Если мотор не подвергался доработкам, лучше ставить редуктор с соотношением «4,4». Машина будет быстрее разгоняться до ста километров в час, но больше этой скорости она не поедет либо будет набирать ее очень медленно. Поэтому регулировка передаточных чисел редуктора не единственная доработка для «семерки». Помимо этого придется дорабатывать и сам мотор.

Погрешности

Также необходимо отметить, что изменение главной пары ведет к погрешностям показаний на спидометре, который будет собирать информацию по старому принципу. Данные могут отличаться от 5 до 20 процентов. Причем это касается как одометра, так и самого спидометра. К примеру, автомобиль движется с скоростью 80 километров в час, но на панели приборов стрелка показывает 65-70. Поэтому для более точного измерения динамики разгона используют GPS-спидометр.

Заключение

Итак, мы выяснили, что собой представляет редуктор заднего моста. Как видите, это довольно простой элемент, суть которого заключается в передаче крутящего момента с определенным усилием.
