Не работает печка ВАЗ 2107 инжектор, диагностика, замена кнопки, предохранителя

Отказ отопителя летом, это небольшая проблема, отказ зимой — большая. Если летом открыв окно вопрос решен, то зимой такой номер не пройдет.  Статья о том, что делать если не работает печка ВАЗ 2107 инжектор, хотя диагностика подойдет и к другим моделям классики — ВАЗ 2101 — 2106.

Причины отказа печки

Если не включается печка на «семерке», то возможно:

  • неисправен переключатель вентилятора печки;
  • неисправен монтажный блок;
  • сопротивление регулировки скорости;
  • неисправен двигатель печки.

Схема подключения печки ВАЗ 2107

  1. монтажный блок;
  2. кнопка печки;
  3. сопротивление;
  4. электродвигатель вентилятора;
  5. замок зажигания.

Что бы провести диагностику нужно сделать контрольную лампу (бывают и заводского исполнения) или лучше всего иметь тестер (мультиметр). Контрольная лампа представляет собой лампочку с проводами, концы которых заканчиваются щупами.

Неисправность монтажного блока предохранитель печки ваз 2107

Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке.  Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.

Приборы для диагностики

Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.

Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.

Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет,  здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.

 Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Зажигание при проверке должно быть включено.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

Двигатель работает на одной скорости

В данном случае это может быть неисправность кнопки, сгоревшее сопротивление или неисправность двигателя (обрыв одной обмотки). Если кнопка исправна, а вентилятор печки работает только на высокой скорости, то первое что нужно проверить, это балластное сопротивление. Проверяется оно так же как и предохранитель, в случае обрыва замерите его.

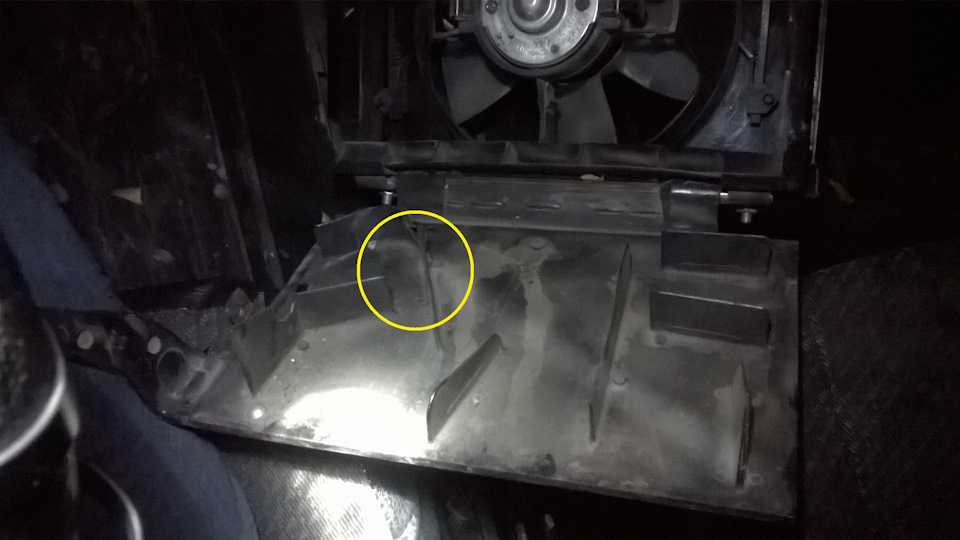

На «семерке» проверить ее можно только сняв корпус печки, так как оно располагается внутри корпуса. В более ранних моделях оно находится под торпедой по середине, чуть ближе к водителю.

Неисправность электродвигателя печки

Основные неисправности двигателя — это заклинивание ротора во втулках или подшипниках. При такой неисправности обычно сгорает предохранитель, поэтому не ставьте предохранитель с большим током иначе приведет к сгоранию дорожек блока или проводки.

Вторая неисправность это износ щеток. В данном случае при подаче напряжения на любую из обмоток, двигатель работать не будет.

Чтобы точно убедится в исправности двигателя нужно проверить проводку подходящую к нему, так как может просто отсоединились фишки или отсоединился минусовой провод.

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

Часто, причина холода в салоне- недогретый двигатель

Воздух в системе охлаждения

Далее, проверьте правильность положения рычажков управления печкой

Печка плохо дует на левую сторону

Еще одна причина- плохая циркуляция тосола через печку

Бывает, что собирая печку, плохо уплотнили радиатор

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, “завоздушенная” система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 – 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Прочитайте, может пригодится:  Брызговики на ВАЗ 2107: особенности замены



Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону?
1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно.
2. Печку разбирали и повредили воздуховод (4) или левую заслонку.
3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.



Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины:
-забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;
-стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется.
Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять.
Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.
