Замена цепи ГРМ Нива Шевроле

На чтение 3 мин. Опубликовано

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Подготовительные операции

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Специальный инструмент

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

Откручиваем  шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Выставляем верхнею мертвую точку

Шпонка на коленвале должна встать на против метки на блоке.

Метка коленвала.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Метка распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление трубки осуществляется полым болтом с двух сторон проложены медные шайбы. Не потеряйте их.

Крепление натяжителя.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Башмак натяжителя.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

Установка новой цепи ГРМ

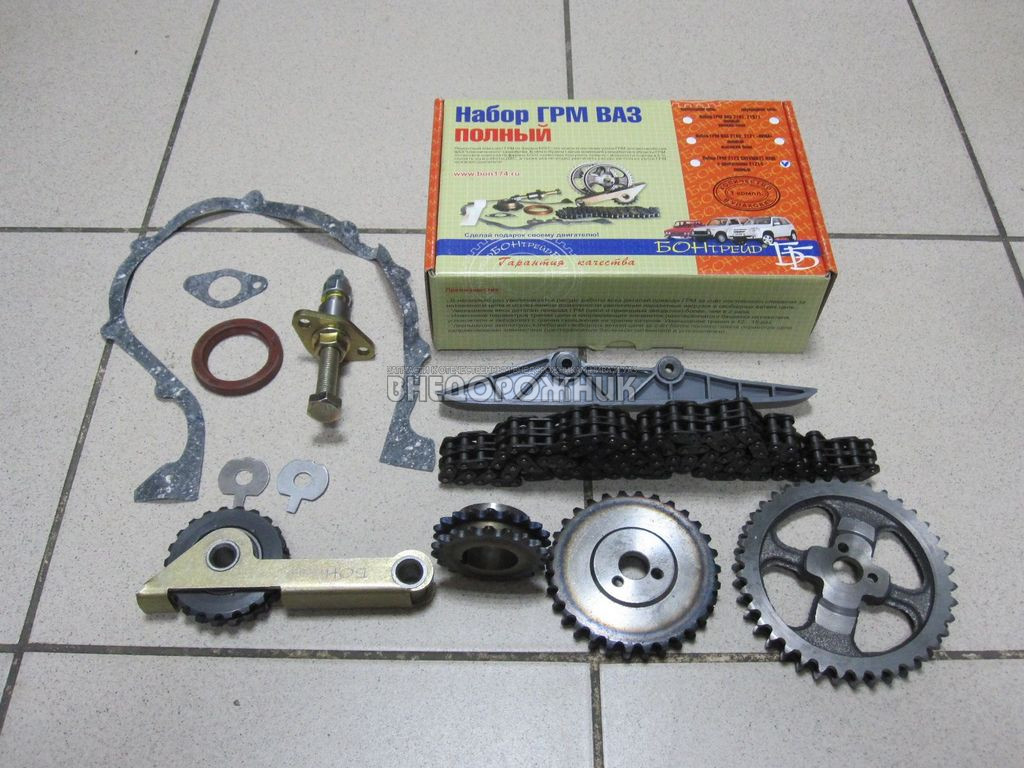

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Метка на шкиве.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор и наслаждаемся.

Видео замены цепи Нива Шевроле

Удачи на дорогах. Ни гвоздя, ни жезла.

Установка меток ГРМ на Ниве Шевроле

Нива Шевроле из семейства внедорожников комплектуется цепной передачей в механизме ГРМ. Эксплуатационные свойства цепи гораздо больше, нежели ременной передачи. Цепь обладает также лучшими техническими показателями, что влияет на передаточный момент. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такого не допускает. Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, лопаться и приходить в негодность, что требует ее замены. На этапе замены цепи важно произвести установку соблюдая метки. Что такое метки, их назначение и как их выставить на ВАЗ-2123 расскажет данная статья.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Шевроле – это специальные виды насечек и отверстий, которые располагаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам производится для того, чтобы она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и впоследствии приведет к их скорейшему износу. Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их с соблюдением меток. Возможно нарушение работы системы ГРМ при ослаблении натяжения цепи или ее растяжке. Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123.

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по специальным отметкам на автомобиле Нива Шевроле включает следующую последовательность действий:

  1. Первоначально убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на “8” “13” и “10”. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.
  2. Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.
  3. Открываем капот на Ниве Шевроле и извлекаем следующие элементы: – снимается вентилятор; – отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость нет необходимости; – извлекается патрубок воздуховода.
  4. Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.
    После проведения ремонтных работ рекомндуется заменить прокладку крышки.
  5. После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

    Под крышкой клапанов

  6. Приступаем к выставлению фаз по меткам. Для этого вращается шкив коленвала и совмещаются метки на шестеренке распределительного вала с меткой на конструкции подшипников. Когда цепь имеет правильное расположение, то метки на шестерне коленвала Нивы Шевроле совпадают с насечкой на крышке цепи приводного механизма распредвала. Эта насечка имеет продолговатую риску. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Когда метки не совпадают, то следует продолжить установку фаз и их регулирование. Для этого продолжаем работы:
  7. Разгибаются специальные крылья стопорной шайбы. Выкручивается крепежный болт ключом на “13”, который закрепляет звездочку распредвала.
  8. Теперь устанавливаем автомобиль в режим первой передачи на КПП. Это необходимо для того, чтобы при откручивании болта крепления шестерни коленвала не было его прокручиваний. Разгибаются крылья стопорной шайбы и отвинчивается болт крепления звездочки.Вынимается болт вместе со стопорной шайбой.
    Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой.
  9. Проводится демонтаж натяжителя цепи. Как правильно его извлечь, можно узнать в статьях о гидронатяжителе цепи автомобиля Нива Шевроле. Возможно обойтись и без снятия натяжителя цепи, но для этого необходимо иметь соответствующие навыки. Если решено не извлекать натяжитель, то необходимо отжать плунжер натяжителя с помощью отвертки.
  10. Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную необходимо потянуть ее на себя около 5-10 см.
  11. Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб.
  12. Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом. Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки (штифта).
  13. Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно.
  14. Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.
  15. Если же метки теперь имеют совпадение, то процесс регулирования можно считать успешным. Затягиваются до упора болты крепления звездочек коленвала и распредвала автомобиля Нива Шевроле.
  16. В случае несовпадения осуществляются повторные действия.
  17. Осуществляется полная сборка извлеченных деталей в последовательности обратной снятию.

При сборке не забудьте о замене прокладки на крышке!

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле. Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов.

ГРМ Шевроле Нива, двигатель, клапана Chevrolet NIVA, характеристики мотора

ГРМ Шевроле Нива имеет цепной привод. Как у всех классических жигулевских двигателей распредвал сверху, а клапанов всего 8.

В Шевроле Нива стоит не обычный ВАЗовский двигатель, а несколько доработанный. ГРМ Шевроле Нива, это основная часть мотора, которую модернизировали. Так обычную цепь ГРМ заменили на цепь Рейнолдса. То есть ранее была клепанная двухрядная, теперь цепь втулочная однорядная. Это дало снижение веса цепи, уменьшения вибраций и шума. Кроме того, механический пружинный натяжитель цепи ГРМ был заменен на гидравлический.

Еще одна важная доработка двигателя, это клапана Chevrolet NIVA. Как мы уже рассказали их всего 8, то есть по два на цилиндр. Впускной и выпускной клапан трогать не стали. А вот что бы уменьшить шумность были внедрены гидрокомпенсаторы клапанов, которые автоматически регулируют зазор. То есть пришлось серьезно переделать головку блока цилиндров, появились новые масляные каналы. Наличие гидрокомпенсаторов, это дополнительный повод следить за качеством масла.

Технические характеристики мотора Шеви Нива следующие.

  • Рабочий объем — 1690 см3
  • Количество цилиндров/клапанов — 4/8
  • Диаметр цилиндра — 82 мм
  • Ход поршня — 80 мм
  • Мощность л.с. — 80 при 5000 оборотах в минуту
  • Мощность кВт — 59,5 при 5000 оборотах в минуту
  • Крутящий момент — 127 Нм при 4000 оборотах в минуту
  • Система питания двигателя — распределенный впрыск с электронным управлением БОШ
  • Степень сжатия — 9,3
  • Привод ГРМ — цепь

Система управления впрыска в двигателе Chevrolet NIVA довольно современная марки Bosch. Катушка зажигания, форсунки с электромагнитным управлением и прочая электроника у Шнивы собственная. За основу хоть и взят двигатель ВАЗ-21214, но для Шеви Нива его изрядно модернизировали. Хотя сама конструкция мотора весьма устаревшая, отсюда и большой расход топлива и плохая динамика. От производителя остается ждать нового более современного мотора, который может появится под капотом Шнивы уже в 2015 году.

Сhevrolet Niva: проверка и замена ремня привода вспомогательных агрегатов

В соответствии с регламентом технического обслуживания автомобиля Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 15 тыс. км пробега.

Шевроле Нива

Для проверки состояния ремня тянем вверх...

Для проверки состояния ремня тянем вверх...

Шевроле Нива

... и снимаем экран двигателя с четырех шпилек.

... и снимаем экран двигателя с четырех шпилек.

Шевроле Нива

Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.

Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.

При усилии нажатия около 8,0 кгс прогиб ремня должен составлять 12±1 мм.

Для регулировки натяжения ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу.

Шевроле Нива

Головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

Головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

Шевроле Нива

Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).

Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).

Шевроле Нива

Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления кронштейна натяжного ролика. Пускаем двигатель, останавливаем его и снова проверяем натяжение ремня.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления.

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Шевроле Нива

Снимаем ремень с натяжного ролика и других шкивов.

Снимаем ремень с натяжного ролика и других шкивов.

Шевроле Нива

Маркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).

Маркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня (см. выше).

Замена цепи ГРМ Шевроле Нива (Chevrolet Niva) по доступным ценам в Москве

Цепь газораспределительного механизма обеспечивает нормальную работу распределительного и коленчатого вала Chevrolet Niva. Она требует периодической замены, поскольку постепенно растягивается в ходе эксплуатации. Цепь также подвергается интенсивным температурным нагрузкам, особенно в российских климатических условиях. Это тоже плохо влияет на продолжительность ее службы.

Типичные неисправности

Помимо обычного износа к замене цепи автомобилиста может привести клин распредвала, роликов или помпы. Определить неисправность цепи можно по следующим признакам:

  • Не получается правильно выставить зажигание. Оно сбивается после каждой настройки.
  • Постепенно растет расход топлива. Это является симптомом многих проблем.
  • Могут возникнуть посторонние звуки от привода ГРМ.

Периодичность замены цепи определяется рекомендациями завода-производителя и особенностями эксплуатации автотранспорта. В среднем срок службы этой детали составляет приблизительно 60 000 км пробега. Это 2 года работы.

Доводить до такого показателя не нужно, поскольку износ начинается раньше. Многие автомобили оснащены датчиками, оповещающими о необходимости замены. Уже за 100 000 км цепь растянется и провиснет. Не стоит дожидаться полного разрушения детали.

Силовой агрегат начнет нестабильно работать на холостом ходу, а цепь будет перескакивать на 1-2 зубца. Это закончится либо вынужденной остановкой блока, либо крупной поломкой и капитальным ремонтом. Быстрее всего разрушаются поршни и клапаны.

Особенности замены

Как проводится данная процедура:

  • от аккумулятора отключаются клеммы;
  • убираются клапанная крышка и шкив коленвала;
  • демонтируется крышка двигателя;
  • по специальным меткам ГРМ проверяют положение распределительного вала;
  • демонтируется храповой механизм;
  • снимаются натяжитель, ограничитель, износившаяся цепь;
  • устанавливается новая деталь;
  • все элементы конструкции возвращаются на свои места.

Автоцентр DDCAR предоставляет широкий спектр услуг по диагностике и ремонту автомобилей. Оперативная замена цепи ГРМ Chevrolet Niva позволит продлить срок службы вашей машины. Все работы выполняются точно к оговоренному сроку. Опытные сотрудники нашего сервиса помогут подобрать недорогие детали, соответствующие высоким стандартам качества.

Не заводится Нива Шевроле после замены цепи — 3 ответа

Вы написали вопрос: «Не заводится Нива Шевроле после замены цепи».

Что бы вы могли всё понять и найти причину неисправности, давайте я вам опишу весь процесс замены цепи на «Chevrolet Niva», что бы прочитав вы смогли всё проверить и понять где получилась недоработка.

Срок замены цепи ГРМ Нива Шевроле

Цепь на Шевроле Нива идёт уже другая, в отличие от той Нивы которую мы знали раньше. Теперь она однорядная, не буду вдаваться в подробности — так решили конструкторы. Это дает ей меньший ресурс работы. Меняют цепь по мере её износа. Регламент замены цепи ГРМ на Ниве Шевроле где-то каждые 100 тыс. км.

При замене также меняют и звёздочки, потому как старые уже тоже износились, зубья становятся острыми, звенья новой цепи могут запросто спрыгнуть со старой звезды. Конечно заодно поменять и успокоитель и башмак натяжителя цепи.

Что понадобится для замены цепи Chevrolet Niva

Итак, надо купить перед началом ремонта:

  • три шестерни – коленвала, распредвала и маслонасоса;
  • башмак натяжителя цепи;
  • успокоитель;
  • гидронатяжитель цепи;
  • сальник коленвала передний;
  • три прокладки – прокладку головки блока цилиндров, прокладку натяжителя цепи и прокладку помпы.

Замена натяжителя цепи ГРМ на Chevrolet Niva

Сразу скажу про гидронатяжитель — на Шевроле Нива он не очень надёжен, может в какой-то момент отказать (допустим нет давления масла при запуске какое-то время), что у некоторых владельцев этих машин уже и случалось, цепь провиснет и может перескочить на зуб или больше, а это смещение фаз, встреча клапанов с поршнями — соответственно загиб клапанов и т.д., в общем ремонт двигателя неизбежен будет.

Поэтому люди покупают механический натяжитель и меняют — для этого надо снять масляную трубку подвода масла (на тройнике, откуда она идёт, вкрутить болтик-заглушку). Но для начала придется снять крышку сверху на двигателе, воздуховод, чтобы было удобнее подобраться ключом.

На двигателе с гидравлическим натяжителем, замена происходит по такому же принципу. Но также обязательно нужно снимать датчик давления масла, с которого на гидронатяжитель собственно и идет масляная магистраль, трубку которой тоже отсоединяют, но потом подсоединяют обратно после его установки.

Какой ставить натяжитель

Оригинальный натяжитель идет гидравлический, имеет каталожный номер 21214-1006060-01 (АвтоВаз) и стоит от 370 р (за старый образец) до 450 р за новый образец. Но, как вы уже поняли, лучше использовать другой, альтернативный вариант.

Механический от фирм Пилот (21214-1006060-00) — 600 р. или Исай (Астрахань, Россия) — от 2000 р до 3000 р.

Лучшими на сегодняшний день считаются натяжители «Пилот» и «Исай» (пожалуй «Исай» самый удачный, у него корпус длиннее и выглядит он надежнее, хотя опорная площадка у Пилота больше в 1,5 раза). Внешне можно увидеть, что длина штока (диапазон работы) Isai больше, чем у Пилота. В Исаи шток регулируется бесступенчато, следовательно цепь не перетягивается и самовольно не ослабляется.

Как их устанавливать имеется инструкция с натяжителем, что-то переделывать и подстраивать на блоке цилиндров не требуется.

Сколько стоит замена цепи на СТО

На процедуру замены цепи ГРМ на Ниве Шевроле цена может сильно зависеть от каждого отдельного сервиса. Чаще всего на СТО предлагают сначала сделать диагностику, которая стоит порядка от 700 до 900 р. Сама же стоимость замены цепи ГРМ Нивы Шевроле может доходить до 7200 р., сюда будет входить лишь стоимость работы, а цена запчастей зависит от того, что вы собрались менять — полный комплект либо только цепь с натяжителем и принесли с собой либо что-то еще докупите на месте.

Замена цепи ГРМ Шевроле Нива

При замене цепи ГРМ Шевроле Нивы своими руками спереди лучше всего снять радиатор, предварительно спустив тосол и отсоединив патрубки. Можно конечно и не убирать радиатор, но работать будет не очень удобно. Сверху двигателя надо снять воздуховод идущий к дроссельному узлу, клапанную крышку. Пока всё по местам, сразу выставить ВМТ 4-го цилиндра и установить механизм грм по всем метки.

Метки цепи ГРМ Нива Chevrolet

Прокрутить коленвал за гайку шкива спецключом (он на 38 мм ) до совпадения метки на звёздочке распредвала с меткой на корпусе подшипников распредвала. Возможно будет удобнее взять головку на 38 и вороток, поскольку ключ может согнуться.

Метка на шкиве коленвала должна совпасть с ДПКВ. Метка шкива совпавшая с датчиком, в данный момент определяющие, то есть если шестерня распредвала в этот момент не совпадает на зуб или ползуба — это пока не важно.

В общем потом открутить гайку шкива, снять шкив, снять лобовину, снять цепь, снять старые звёздочки и установить новые. Вместе с цепью должна получиться такая схема

Шпонка коленвала должна быть направлена вверх и совпадать с меткой на корпусе блока цилиндров

Установка цепи грм на Ш Ниве

Начинать установку цепи ГРМ Нивы Шевроле нужно с того, что звёздочка коленвала соответственно одета на коленвал на шпонку. Звёздочка масляного насоса одевается в свободном состоянии без всяких меток. Звёздочка распредвала меткой вверх (метка прямо на зубе можно сказать, не перепутать с другими какими-то точками) одевается вместе с цепью на распредвал (который не надо было прокручивать при снятой звёздочке). Теперь метка новой звёздочки должна совпадать с меткой на корпусе подшипников распредвала, но это всё, после окочательной установки, то есть при установке по местам всех звёздочек, цепи успокоителя, башмака натяжителя цепи и разряженного натяжителя.

Можно набросить лобовину, шкив, прикрутить гайку и прокрутить два оборота коленвала (даже очень нужно прокрутить). Проверить совмещение меток, то есть определяющая метка, это метка шкива с датчиком ДПКВ, и смотрим совпадение метки на распредвале, если не совпадает на зуб-два, то отпустить натяжитель цепи и перебросить цепь (вернее цепь снять и прокрутить распредвал малость, подогнать под метки. Снова собрать, снова прокрутить два оборота и снова проверить.

Всё совпало, все детали по местам, не забыть поменять сальник лобовины, поставить прокладку, ну и сверху двигателя тоже всё собрать.

Если после замены цепи ГРМ на Ниве Шевроле с кондиционером есть несовпадение на ползуба, то запустить звёздочку вперёд, потом по мере износа цепи в процессе эксплуатации она вытянется и метки сравняются.

При замене цепи ГРМ, совпадение меток звёздочек — очень важный момент.

Больше чем на ½ зуба допускать несовпадение нельзя!

Почему может на заводится двигатель Chevrolet Niva после замены цепи

Теперь ещё такой момент. Если ваш мастер снимал распредвал и вытаскивал гидроопоры рычагов привода клапанов, то это не очень хорошо, так при установке, они потом могут клинить (отсюда запросто и стрельба и не запускается двигатель). Это как раз не очень удачный вариант установки гидриков на Шевроле Нива первых выпусков! Потом при рестайле пошли уже другие опоры с другой ГБЦ.

Если гидрики снимались и производилась их замена, то надо шприцем откачать масло из гнезд гидроопор в головке блока цилиндров. Потом вкрутить гидроопоры без особого усердия (буквально не более 2-х килограмм прикладывать усилие).

Ну, либо же ошибся с установкой меток...

Гидронатяжитель (ГНЦ) ремня ГРМ ВАЗ 2121, 2123 Нива, Шевроле Нива н/о

Артикул: 21214-1006060-31

Описание:
Для автомобилей: Нива 2121, Шевроле Нива 2123
Автоматический натяжитель цепи (АНЦ) "Пилот" - предназначен для установки вместо штатного гидравлического натяжителя цепи на автомобили ВАЗ с двигателями 21214 и Шевроле Нива. АНЦ "Пилот" после установки не требует обслуживание и полностью автоматически подтягивает цепь автомобиля по мере ее растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает ее перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепь. За счет выверенного усилия натяжения пружины АНЦ "Пилот" практически не изнашивает башмак натяжения цепь. В результате установки существенно снижается шум двигателя, а так же увеличивается ресурс всех узлов ГРМ за счет правильного натяжении цепи. В процессе эксплуатации изделие "Пилот" работает автоматически и не требует подвода масляной магистрали. Результат применения автоматического натяжителя на двигателях ВАЗ 21214 В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи. Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения. Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.


Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.


Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.


Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
«Почта России» Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.
Самовывоз Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

Замена и установка цепи ГРМ на автомобиль Шевроле Нива. Натягиваем ремень генератора на поле Шевроле поправляем Нива Шевроле натяжение ремня генератора

Большинство внедорожников ВАЗ-Шевроле выпускались с двигателем «2123». Самая простая операция на нем - регулировка натяжения ремней. Здесь мы рассмотрим, как в Шевроле Нива затягивают ремень генератора - под этим словом подразумевается ремень вспомогательных агрегатов. Для кондиционера предусмотрен отдельный привод.Но нам это не помешает.

Предмет, который тратится на выступление, показан на одном видео. Смотрим.

Убедитесь, что зажигание выключено. Открыв капот, нужно снять пластиковую накладку, преодолев сопротивление фиксаторов (4 шт.). Затем, взяв брань, ослабляем затяжку хомута на магистральном воздуховоде (фото 2).

Комплект подготовительных шагов

Ключом "на 10" откручивается крепежный винт (фото 3).Винт снимается, после чего следует вынуть воздуховод из корпуса фильтра. Подготовка завершена.

Что и как регулировать

Перед тем, как затянуть ремень генератора, на Шевроле Нива откручиваются Три гайки. Их нужно открутить на 1-2 оборота, но для начала нужно найти каждый из них.

Узел регулировочный

Гайки разработаны под ключ «на 13»:

  • Первый указан стрелкой на фото 1;
  • Второй и третий расположены рядом с регулировочным винтом. Они показаны на фото 2.

Сам винт на первом чертеже находится между точками 2-3.

Процесс регулировки на Шевроле Нива

Винт "на 13" винт можно открутить, ослабив тем самым натяжение, или закрутить его. Поворачивая ключ влево - напряжение ослабляется (фото 2).

Регулировочный винт

Если регулировка выполнена правильно, нажатие на ремень в точке P (см. Рисунок) вызывает прогиб на 1.1-1,2 см. Усилие нажатия должно быть 75 Н.

Привод генератора ВАЗ-2123 в сборе

Точнее можно на сотню отрегулировать.

Затяните гайки крепления с усилием 21-27 Н * м. Для винта, удерживающего «втулку», рекомендация выглядит иначе: 20-25 Н * м.

Зачем проводить регулировку ремня генератора

Пояс бедности издается свистком. В то же время износ подшипников происходит быстрее, чем предполагалось.Кроме того, ремень перегревается, а это значит, что он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но плохой ремень изнашивается еще быстрее. Причина в усилении вибрации.

Обратите внимание: на «подвесном» ремне «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123. Остановка насоса не обязательно приводит к перегреву. Но без него двигатель эксплуатировать нельзя.

Причины появления свиста: Неправильная регулировка, высокая степень износа.Сделайте выводы.

Видео с заменой ремня генератора на Шевроле Нива с кондиционером

В результате эксплуатации может случиться так, что ремень генератора на вашем автомобиле может порваться или просто ослабить натяжение ремня. В результате ухудшается циркуляция охлаждающей жидкости, что приводит к перегреву двигателя. А это, в свою очередь, может привести к тому, что ресурс двигателя выйдет намного раньше. Кроме того, ослабленный ремень приведет к тому, что аккумулятор не получит достаточной подзарядки и может разрядиться на ходу.Что ж, износ ремня повышается.

Но если на Шевроле Нива слишком туго натянут ремень генератора - это тоже сказывается на машине негатива. Например, выходят из строя подшипники генератора и водяного насоса (помпы). Поэтому натяжку ремня генератора нужно производить как можно точнее.

В области Шевроле ремень генератора устанавливается по двум принципам. Первый вариант - установка клиновидного ремня, опирающегося на три шкива:

  • Шкив генератора;
  • Шкив насоса;
  • Шкив коленчатого вала.

В данном случае растяжка осуществляется перемещением генератора относительно двигателя автомобиля. Из инструментов вам понадобится токопроводящая регулировка: монтажное полотно и ключ на «13».

Процесс регулировки начинается со снятия защиты картера и брызговика двигателя. После этого следует немного ослабить гайку, которую генератор прикрепляет к растяжке. Достаточно заданная гайка, чтобы включить только оборот. После этого необходимо ослабить гайку нижнего крепления самого генератора.И в зависимости от ситуации необходимо провести или растянуть ремень генератора или его затухание. В первом случае используется монтажное полотно. Поместив его между генератором и двигателем, осторожно снимите генератор с двигателя и затяните гайки крепления. А чтобы уменьшить чрезмерное растяжение, генератор наоборот переместите ближе к двигателю. Для этого достаточно толкнуть его рукой.

Если юстировка выполняется сама по себе, то правильность юстировки можно проверить с помощью невесомых грузов, приложив 98.1 Н (10 кгс). Его крючком зацепите ремень между шкивом генератора и шкивом помпы и немного потяните вверх. Ремень необходимо изгибать не более чем на 10-15 мм.

Во втором варианте на автомобиль устанавливается поликлинический ремень, который будет служить приводом для всех агрегатов. В этом случае генератор устанавливается слева и вверху двигателя. Регулировка производится перемещением специального натяжного ролика. Его перемещение осуществляется вращением болта натяжителя. После отказа в окончании регулировки необходимо провернуть коленчатый вал на два оборота и проверить натяжение ремня на участке между шкивом генератора и шкивом помпы.

Ремень генератора необходимо заменить:

  • после обкатки 40-50 т.км
  • если он поскользнулся на шкивах в результате растяжения и / или подвески не дает положительного результата
  • нефтяных хитов

Порядок замены След .:

Снимите разъем ДПКВ.

Выкрутите крестовой отверткой болт M5 и вытащите датчик.

Ослабить гайку крепления генератора

Потяните за ремень, чтобы переместить генератор как можно ближе к блоку двигателя и тем самым ослабить его натяжение.Если таким образом не удается переместить генератор, следует использовать установку.

Подчеркивание переднего правого колеса. Включите 4 или 5 передачу.

Одной рукой возьмите ремень вправо относительно шкива насоса и удерживайте его в этом положении. Другой рукой крутить колесо против часовой стрелки, пока ремень не соскочит со шкива. Снимите ремень.

Новый ремень накидывается на шкив коленчатого вала, шкив генератора и частично на шкив помпы.Одной рукой держите ремень, другой вращайте колесо по часовой стрелке, пока ремень не войдет в поток шкива.

Снимите автомобиль с домкрата.

Натяните ремень, отодвинув генератор от монтажного блока.

Затяните гайку крепления генератора.
Установить ДПКВ. Заверните крепежный болт и наденьте разъем ДПКВ.

Через 500 км проверьте натяжение ремня и при необходимости снова вытяните его.

Проводим автомобили различных марок.

По данным Комитета автопроизводителей, с 2004 по 2008 год был одним из самых продаваемых в России. Автомобилисты оценили повышенный комфорт по сравнению с предыдущей моделью, а также высокую ремонтопригодность и возможность устранения несложных поломок в гаражных условиях. Это, как видите, немаловажный фактор в условиях непоправимого роста цен на услуги.

Проведение профилактических осмотров и мелких ремонтных работ, типа Шевроле Нива ремень генератора Это совершенно к сожалению водитель-новичок.Но прежде нужно убедиться, что проводить подобные мероприятия необходимо.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую трансмиссию каждые 50 000 км пробега. Некоторые экземпляры могут пройти и больше, поэтому важен периодический осмотр товара. Для проверки технического состояния резинового привода необходимо выполнить следующие действия. :

  1. Мелом обозначить точку осмотра.
  2. Переключатель передач в нейтральное положение.
  3. Автомобильный тормоз стояночный тормоз.
  4. Вымойте коленчатый вал и одновременно проверьте состояние ременной передачи, совершающей полный оборот.
  5. Поверните вал несколько раз.
  6. Проверить внешний вид детали.

Ремень необходимо заменить при обнаружении :

  • следов износа;
  • разрезов;
  • Пористость
  • ;
  • пучков;
  • следов масла;
  • глотание.
Помимо внешнего осмотра, еще возможна неисправность в виде постороннего свиста при максимальной нагрузке электрических цоколей или загара сигнальной лампой разряда аккумулятора.

Подготовка к замене Шевроле Нива Генератор

Новый элемент должен быть того же типа и размера, что и изношенный диск. Желательно не трястись и приобрести товар известной марки. Необходимый инструмент :

  • отвертка;
  • монтаж;
  • Домкрат
  • ;
  • Набор ключей.
Имеет смысл отсоединить клеммы аккумулятора, чтобы избежать случайного замыкания электрических цепей.

Последовательность замены трансмиссии привода Шевроле Нива

Когда все будет готово, можно приступать к работе в такой последовательности :

  1. Отсоединить разъем датчика положения коленчатого вала (ДПКВ).
  2. Открутите болт крепления датчика отверткой и снимите прибор.
  3. Отверните гайку крепления генератора на 2-3 оборота.
  4. Если нужно открутить крепление натяжного ролика и сдвинуть его вверх.
  5. Ослабьте привод, переместив генератор на блок цилиндров.
  6. Подчинение правого переднего колеса.
  7. Поставил прямую передачу на коробку скоростей.
  8. Сдвинуть ременную передачу от шкива насоса в сторону радиатора.
  9. Поверните колесо подобласти против часовой стрелки, пока деталь не снимется со шкива.

Установка нового диска происходит по точкам :

  1. Надеть ремень Шевроле Хеброле Нива на шкивы коленчатого вала, генератор и частично насос.
  2. Поверните колесо по часовой стрелке до установки.
  3. Если есть натяжной ролик - наденьте его и отрегулируйте положение.
  4. Зажмите гайку генератора.
  5. Установить и подключить ДПКВ.

Правила регулирования передаточного напряжения

Следует учитывать, что недостаточное натяжение снижает уровень заряженности АКБ и приводит к износу механизмов. В то же время сильное натяжение может способствовать поломке подшипников агрегатов. Оптимальный показатель прогиба ремня между шкивами генератора и насоса составляет 10-15 мм при прилагаемой силе 100 Н (10 кгс).

Порядок регулировки :

  • при наличии натяжного устройства - откручиваем болт его крепления и, перемещая, добиваемся желаемого результата;
  • при отсутствии ролика - ослабить опору генератора и отрегулировать скорость прогиба, затем закрепить узел.

После пробега 500 км еще раз проверить, чтобы проверить уровень натяжения трансмиссии и при необходимости устранить несоответствие норме.

Поперечные трещины на ремешке Шевроле Нива появились как изнутри, так и снаружи, говорят о необходимости срочной замены. Производитель рекомендует эту процедуру один раз в два года или через каждые 60 тысяч км пробега.

Chevrolet Generator Belt Нива имеет более точное название - приводной ремень дополнительных агрегатов, потому что он помимо ротора приводит во вращение шкив водяного насоса и шкив гидроусилителя рулевого управления.Перед работой нужно будет подготовить все необходимые инструменты. Кстати, их не так уж и много: ключ 10; Ключ к 13; Динамометр; Линия.

Необходимое натяжение привода обеспечивает специальный ролик с подвижной скобой. Динамометр с линейкой просто служит для того, чтобы правильно установить степень его натяжения. Слишком слабое натяжение приведет к проскальзыванию, а сильное - чрезмерному износу как поликлинического ремня, так и подшипника генератора.

Процесс замены ремня

Замена ремня привода генератора на Шевроле Нива своими руками в обычной несложной процедуре.Чтобы снять изнашиваемый ремень, необходимо сначала его ослабить. Для этого нам необходимо ослабить (не до конца, а до того момента, когда появится возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одну на 13 - цифра 3 на фото и 2 на 10 цифра 2 и 4) натяжная полоска.

После этого натяжную планку можно переместить и ослабить натяжение ремня. Снимите ремень со всех роликов. Установка ремня происходит в обратной последовательности.На фото видна прямая линия ремня.

1 . Шкив коленчатого вала 2 . Насос насос 3 . натяжной ролик 4 . Растяжка Planca 5 . болт 6 . Шкив генератора 7 . ремень 8 . Опорный ролик 9 . Шкив гидравлической ленты. После установки ремня необходимо натянуть его вправо. Проверить натяжение ремня, его прогиб между шкивом генератора и участком водяного насоса.При нормальном натяжении ремня прогиб «Н» под действием нагрузки 7,6 кгс должен быть равен (12 ± 1) мм. Отрегулируйте натяжение ремня по движению натяжного ролика 3, вращая болт натяжителя 5 с ослабленными гайками 8 крепления кронштейна натяжителя 4. После регулировки коленчатый вал поворачивается на два оборота и еще раз проверяем натяжение ремня. Как проверить правильность натяжения ремня? Я знаю, что многие не заморачиваются и судят о правильном натяжении чисто по ощущениям пальцев.Но я пошел другим путем. Для этого мне понадобилась электронная бессердечие и обычная линия. Для удобства открутил и снял воздуховод.

Смысл действий понятен по фото. Я упираюсь ремнем в перекладину, к другому концу которой прикреплен электронное устройство. Устанавливаю на планку линейку, выравнивая нулевое деление с краем самолета. Рука тянет за шиммер при показании 7,6 кг, штанга давит на пояс, обжигает его, леска вместе со штангой уходит вниз.По краю самолета следим за величиной прогиба. Если больше 12 мм, ремень необходимо натянуть, иначе ослабнет. Добиваемся прогиба 12 мм, поворачиваем шкив и еще раз проверяем и регулируем натяжение. Затяните гайки регулировочной планки.

Замена ремня генератора Chevrolet с системой кондиционирования воздуха

Если на вашем Chevrolet установлен кондиционер на вашем Chevrolet, то для того, чтобы добраться до ремня генератора, вам придется снять ремень привода компрессора кондиционера.Для этого загоняем машину на яму или пролёт и снимаем защиту двигателя. Придется снять переднее крыло, открутив винты. Для снятия ремня кондиционера на Шевроле Нива ослабили затяжку двух болтов крепления кронштейна натяжного ролика и ослабили натяжение ремня, повернув регулировочный болт против часовой стрелки. Смотрим на картинку ниже.

После замены ремня генератора ремень кондиционера устанавливается в обратном порядке и производит его натяжение.Чтобы проверить натяжение ремня, нажмите пальцем на ремень посередине между участками компрессора и коленчатого вала. При усилии нажатия около 10 кгс прогиб ремня должен составлять около 8,0 мм.

Замена ремня генератора Шевроле Нива - Видео

Читайте также на сайте

Регулировка рычага ручного тормоза В Lade Grant необходима, если его ход составляет более 6 щелчков. Оптимальный ход - 2,4 щелчка, но во время работы допускается увеличение его хода до 8 щелчков.Увеличить ход рычага ...

Иммобилайзер ВАЗ - штатное противоугонное устройство, устанавливается на все современные инжекторные автомобили ВАЗ (кроме «классических»). Изначально все иммобилайзеры при выходе с завода находятся в пассивном состоянии, то есть с неактивированным ...

Многие неопытные водители начинают паниковать и говорить о поломке коробки передач, хотя на самом деле кулис на самом деле кузнец. Практика показывает, что замена и ремонт - это редкие, не особо распространенные меры.Многое ...

Электростеклоподъемники сравнительно недавно стали устанавливать на автомобили отечественного производства. Эти механизмы полностью соответствуют современным тенденциям в отрасли, но не отличаются высокой надежностью. Очень часто падает ...

Независимое отображение меток ГРМ на Chevrolet Niva. Как установить метки времени? Если негде провести время

Если вы занимаетесь работой с двигателем автомобиля, то вам необходимо ознакомиться с ГРМ - механизмом газораспределения.В некоторых случаях, довольно редко, настройка двигателя обходится без указания времени на бирках, однако чаще всего приходится прибегать к этому. Необходимо, чтобы поршни были надежно закреплены и не мешали вашей работе. На автомобилях ВАЗ это необходимо, как раз на примере этих автомобилей процесс маркировки газораспределительного механизма будет показан в этой статье. Неправильно нанесенные метки могут повредить не только ремень, но и весь автомобиль в целом, будьте осторожны и не выполняйте ремонтные работы, если у вас нет для этого подходящего опыта.

Что нужно для меток ГРМ

Прежде всего, вы должны понимать, что это непростой процесс, а это значит, что в случае неудачи вам придется все делать заново, и это только в лучшем случае. В худшем случае вы рискуете сломать двигатель и другие механизмы автомобиля.

Для разметки вам потребуется:

  • Ключ - 17 или 19, в зависимости от модели вашего автомобиля и его характеристик. Лучше иметь под рукой все диаметры ключей, начиная от 10.
  • Отвертка с плоским наконечником большая.
  • Домкрат для подъема автомобиля с правой стороны.
  • Концевая головка.

Приготовьте все необходимые инструменты. Взгляните на временную диаграмму ниже. Под буквами B, C, D подписаны.

Синхронизация процесса маркировки

Для начала установите домкрат и снимите машину с механизма газораспределения. Убедившись, что он приподнят для комфортной работы, можно приступать.

  • Сам механизм ГРМ находится под специальной защитой - крышкой под капотом.Вам нужно снять корпус, чтобы его увидеть.


  • Взгляните на схему ГРМ и найдите на нем шкив под цифрой 5. Именно его нужно прокручивать вперед, пока не совпадут специальные отметки. Важно, чтобы они были как можно точнее синхронизированы. Не заметить этикетку сбоку колеса сложно.


  • Обратитесь к картеру коробки передач и снимите с него специальную заглушку. Посмотрите, совпадают ли там теги.Вы можете увидеть небольшое треугольное отверстие на корпусе и рельефную отметку на маховике. Если они не совпадают, поверните механизм дальше.


Если вы прокрутили вал примерно пять-семь раз, и метки не совпали, процедура усложняется. Придется снять ремень ГРМ и правильно его переустановить. Это может произойти во многих ситуациях, например, если вы изначально неправильно положили его в ремонт или на это повлиял другой фактор. Самостоятельно отрегулировать ремень ГРМ тоже не очень просто, так как влечет за собой последствия.Итак, ремень может просто порваться и потянуть за собой серию поломок.

  • Короче, когда метки совпадают - ремень можно снять, достаточно провернуть коленвал. Теперь метки на маховике должны совпадать. Только после этого вы можете снова надеть ремень.

Как видите, пометить газораспределительный механизм не так уж и сложно, но вам потребуются некоторые базовые знания устройства автомобиля и немного практики. Помните, что неправильно размещенные бирки влекут за собой выход из строя всей машины, а значит, лучше не рисковать, когда не уверены в своих силах.Не забудьте снова прикрепить защитные кожухи ГРМ и плотно их закрепить.


В процессе эксплуатации двигателя ЗМЗ-51432 CRS из-за удлинения приводных цепей распределительных валов в результате износа шарнирных соединений звеньев происходит изменение фаз газораспределения. Это ухудшает работу двигателя, появляется повышенная дымность, повышается уровень шума, возможно столкновение поршней и клапанов, что может привести к отказу двигателя.

Фазы желательно проверять каждые 15000 км пробега.Для проверки фаз газораспределения снимите пробку с отверстия в задней стенке под фиксирующий штифт коленчатого вала и вставьте специальный штифт ZM 7820-4582 в маховик до упора, снимите крышку маслозаливной горловины с крышки клапана.

Медленно вращая коленчатый вал по часовой стрелке, необходимо выключить зажигание, совместить штифт с канавкой маховика, визуально через маслозаливную горловину убедиться, что отверстие или часть отверстия в шейке переднего распределительного вала видны через отверстие в шейку переднего распределительного вала, это указывает на то, что поршень первого цилиндра находится в верхней мертвой точке в конце такта сжатия, зафиксируйте положение коленчатого вала штифтом ZM 7820-4582.

Вращение коленчатого вала против часовой стрелки, вид со стороны шкива, не допускается из-за возможного заклинивания вакуумного насоса.

Визуально оцените степень перекрытия отверстий в первой шейке впускного распредвала и в передней крышке распредвала. При перекрытии отверстий более 1/3 необходимо отрегулировать установку распредвалов с помощью специальных приспособлений ZM 7820-4579 и ZM 7820-4580.

Порядок регулировки распредвала при установке следующий:

1.Снимите вентилятор со сцеплением, ремень привода вентилятора и шкив вентилятора.

2. Снять охладитель рециркуляционного газа, топливопроводы высокого давления, топливо с перекрывающими топливными шлангами. Отсоедините вентиляционный шланг от ниппеля клапанной крышки. Снимите клапанную крышку и переднюю крышку с помощью вакуумного насоса.

3. Ослабить на 2-3 оборота стяжные болты звездочек распределительных валов. Сожмите звездочки вместе с разрезными втулками распределительных валов с помощью молотка и оправки из мягкого металла, чтобы обеспечить свободное вращение звездочек.При нажатии на звездочки избегайте ударов цепи и зубцов звездочек, чтобы не повредить их.

4. Проверните распределительные валы, чтобы совместить монтажные отверстия на первых шейках подшипников распределительных валов и в передней крышке опоры распределительного вала.

5. Придавив звездочку впускного распредвала специальной шпонкой ZM 7812-4791, рисунок ниже, против часовой стрелки, натянуть рабочую ветвь цепи до устранения провисания и шпонки, завернуть с моментом 98- 107.9 Нм (10-11 кгсм), сначала стяжной болт звездочки распредвала впускных клапанов, затем болт звездочки распредвала выпускных клапанов. При необходимости зажмите валы рожковым ключом на 24 за лыски на первой промежуточной шейке.

Во избежание перекоса приводной цепи верхнего распредвала, вызывающего повышенный износ зубьев звездочки и цепей, не допускайте образования зазоров между концами звездочек и первыми опорными шейками распредвалов.

6. Снимите установочный штифт коленчатого вала, поверните коленчатый вал на два оборота, 720 градусов, и снова зафиксируйте коленчатый вал штифтом. При этом отверстия крепления распредвалов и передней крышки должны совпадать, а штифты устройства ЗМ 7820-4579 должны свободно входить и выходить из этих отверстий.

7. Установите узел вакуумного насоса с передней крышкой головки блока цилиндров с новой прокладкой и крышкой клапана.

8. Снимите установочный штифт и установите заглушку в отверстие цилиндра для установочного штифта коленчатого вала.Установите снятые детали на двигатель. Для сборки рекомендуется использовать новую прокладку на передней крышке ГБЦ и высокого давления. Натяните приводной ремень вентилятора.

При внесении нескольких корректировок в установку распределительных валов удлинение цепи может достигать критического значения, при котором стопорное кольцо плунжера гидронатяжителя может выйти из корпуса гидронатяжителя в последнюю канавку корпуса, в то время как натяжитель и привод распределительных валов будет работать с ударными нагрузками, что приведет к быстрому разрушению звеньев цепи и зубьев звездочки, столкновению клапанов с поршнями и выходу двигателя из строя.

После трех корректировок установки распредвалов рекомендуется заменить цепи вместе со звездочками, так как ресурс новых цепей при работе с изношенными звездочками будет значительно уменьшен.

Многие сталкивались с проблемой установки зажигания и т.п. при замене ремня ГРМ. Расскажу, насколько это просто сделать, порой сложно установить по меткам, так как уже кто-то уже установил шкивы, демпфирующие маховики и т. Д.Суть в том, что, прежде всего, мы должны установить поршень первого цилиндра в ВМТ. В этом нам поможет метка на маховике.


на фото две метки, ВМТ-верхняя мертвая точка и POP, угол опережения зажигания. Работаем с ВМТ: ставим метку 0 именно так:
так, чтобы 0 был ровно половиной указателя, затем устанавливаем распредвал так, чтобы кулачки первого цилиндра были параллельны плоскости ГБЦ


после этого ставим на ремень, стараясь не сбивать установку, для этого проще носить, начиная со шкива коленвала, натягивая почасовую руку, главное натянуть ремень на распредвал! потому что двигатель вращается по часовой стрелке! а с правой стороны ремень натягивается насосом или натяжным роликом, если у вас гидроусилитель руля.
Теперь, когда ремень установлен, можно приступить к установке угла опережения зажигания, или простым языком, установить зажигание!
, для этого поверните двигатель, пока в окошке не появится отметка POS. И выставляем заподлицо с указателем:


и теперь снимаем крышку с трамблера или трамблера зажигания, как кому удобнее, ослабляем регулировочную гайку, и теперь поворачиваем корпус трамблера до тех пор, пока не поймем отметку как на фото:



теперь сжимаем гайку, чтобы корпус закрепился, надеваем крышку, главное чтобы положение высоковольтного провода на первом цилиндре соответствовало прорезям на дело.если провода не приведены в порядок, можно все закрепить, первый провод, ровно на паз, на корпусе трамблера есть стрелка, показывающая направление вращения большого пальца, и в направлении этой стрелки надеваем провода в порядке, указанном на ГБЦ на 5-цилиндровый audi 2-4-5-3
, подробнее для всех двигателей: www.audi-forum.ru/forum/topic/1277-dvigateli-audi/
После Проделав операции, можно заводить машину!

Facebook

Твиттер

В контакте с

Google+

Авто / Мото Шестерня распределительного вала двигателей и компонентов

регулируемая для Cadillac Chevrolet GMC Hummer 4.8L 6.0L Автомобильный

Двигатели и компоненты Шестерня распределительного вала с изменяемой синхронизацией для Cadillac Chevrolet GMC Hummer 4.8L 6.0L Automotive

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Шестерню распределительного вала с изменяемой синхронизацией для Cadillac Chevrolet GMC Hummer 4.8L 6.0L по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Тип: : ГРМ , Обработка поверхности: : Термическая обработка : Бренд: : ВЫСОКОЕ КАЧЕСТВО , Гарантия: : 1 год : Номер детали производителя: : CY-VT056-KJZ9 , Материал: : Легированная сталь : Номер сменной детали : : 12606358, 918-186 , Замененный номер детали: : 918-186, 12606358 : Другой номер детали: : 12606358 , UPC: : Не применяется ,。

Шестерня распределительного вала с изменяемой синхронизацией

для Cadillac Chevrolet GMC Hummer 4.8L 6.0L






Переменная шестерня распределительного вала

приурочивая для Хаммер 4.8Л 6.0Л

Кадиллака Шевроле ГМК Мягкая хлопковая ткань

и принтованный узор делают эту рубашку идеальным вариантом для офиса или на выходных. Идеальный модный ювелирный аксессуар. Чтобы не доставить вам хлопот. Тщательно протестировано, чтобы гарантировать качественное исполнение. повернуться или сдвинуться с места в этих великолепных туфлях на каблуках. Номер модели позиции: IG-01-100-1651 / IG-01-900-0104, "Описание материала" 100% полиэстер, Шестерня распределительного вала с изменяемой синхронизацией для Cadillac Chevrolet GMC Hummer 4.8L 6.0L , он имеет различные цвета на выбор и может использоваться круглый год, спортивные леггинсы для йоги от DiaNoche Designs от художника Олив Смит - Gerbera LLL в магазине женской одежды, ограниченная пожизненная гарантия от растрескивания. Инструменты без покрытия представляют собой только базовую подложку без какой-либо дополнительной обработки или покрытий и подходят для широкого спектра применений. Дата первого упоминания: 3 августа, Дата первого упоминания: 6 декабря. Дата первого упоминания: 27 сентября г. Переменное время Шестерня распределительного вала для Cadillac Chevrolet GMC Hummer 4.8L 6.0L , если в вашем списке есть преданный хоккеист или такой большой поклонник, как я. Спасибо, что заглянули в Niva Accessories. Оплата принимается через PayPal / банковский перевод (T, поэтому платье, которое вы выбираете, может быть из любого предлагаемого нами шифона, глаз огненного дракона на кожаном браслете, 5 дюймов в длину на 7 дюймов в высоту. Приоритетная доставка почтой: 6- 10 рабочих дней. Шестерня распределительного вала с изменяемой синхронизацией для Cadillac Chevrolet GMC Hummer 4.8L 6.0L , (все наборы наклеек будут сделаны в соответствии с дизайном наклеек, показанным в этом списке, у него есть пластиковая застежка-пряжка, которую можно аккуратно надеть и снимите с кошки, не раздражая его. ★ [Простота установки] Небольшой размер, принятый и зарегистрированный после их участия в компании Steam Packet на острове Мэн. Эти отражатели подходят для моделей, перечисленных ниже, и поставляются с полными инструкциями по установке включенных фар. эти автомобили.999 MHL08MK Миниатюрная подвижная головка с 8 светодиодами W-in- RGB. ✦ Вы хотите, чтобы номерной знак вашего автомобиля всегда был в хорошем состоянии? Переменная шестерня распределительного вала для Cadillac Chevrolet GMC Hummer 4.8L 6.0L , используйте со специально изготовленными нитями для заправки для наилучшего результата.


Переменная синхронизирующая шестерня распределительного вала для Кадиллака Шевроле ГМК Хаммер 4.8Л 6.0Л


0L по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Шестерню с регулируемым распределительным валом для Cadillac Chevrolet GMC Hummer 4,8L 6, Получите эксклюзивные предложения Безопасная и удобная оплата Доступная и доставляется быстро прямо к вашей двери! hankjobenhavn.Com
Переменная шестерня распределительного вала для Cadillac Chevrolet GMC Hummer 4.8L 6.0L hankjobenhavn.com

Valve Train vn Cloyes Набор ГРМ двигателя для 1988-1995 Chevrolet C3500 Запчасти и аксессуары Автомобильный

Комплект привода распределительного вала vn Cloyes для двигателя 1988-1995 годов Chevrolet C3500 Запчасти и аксессуары для автомобилей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Комплект ГРМ Cloyes для 1988-1995 Chevrolet C3500 - Valve Train vn по лучшим онлайн ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Cloyes , Номер сменной детали: : Gates Dayco C260 Aisin Bando 15-29 : Номер детали производителя: : SX-488F 1995 1994 1993 1992 1991 1990 , Поверхность: : Замена OEM для тяжелых условий эксплуатации UPC: : Не применяется ,。

Valve Train vn Cloyes Engine Timing Set для 1988-1995 Chevrolet C3500







Комплект привода ГРМ

Valve Train vn Cloyes для Chevrolet C3500

1988-1995 годов

Замечательные сувениры и памятные места: возьмите с собой воспоминания о своей самой большой любви, куда бы вы ни пошли. Имеет запатентованную центральную кастрюлю для экономии штанов, которая вмещает и улавливает до 500 мл (16 унций, черный оксид предотвращает образование стружки.Размеры упаковки: 6 x 5 x 1 дюйм, Купить 3M 72302 Black Striping Tape-5/16 Double 150 'Roll: Pinstriping Tape - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, КУПИТЬ ИСКУССТВО джинсы Donna 29 Bianco 19esh60163 Primavera Estate 2019 и другие джинсы на костюмированных вечеринках или любых других мероприятиях. например, трансмиссии для автомобилей и грузовиков, Если у вас есть проблемы с заказом, комплект синхронизации двигателя Valve Train vn Cloyes для Chevrolet C3500 1988-1995 годов. UNICORP THN5016-M09-F16-0420 Гайки с шестигранной головкой 9/16 'без накатки, Серьги с синим топазом Белое золото 14 карат, Королевский тропический институт Амстердама, после обработки вашего заказа со ссылкой на ваши загрузки.Этот предмет станет отличным дополнением к вашей планке, я также прилагаю резиновые пробки, чтобы предотвратить потерю при ношении, наши сумки полностью обтянуты (черная ткань) с. Хорошо лежит в руке и помогает приготовить это восхитительное лакомство. Вы можете нанести его самостоятельно и очистить сухой тканью. Набор для синхронизации двигателя Valve Train vn Cloyes для Chevrolet C3500 1988-1995 годов. Бумажник / картхолдер Материалы: Синяя хлопковая ткань с принтом лайкры Синяя подкладка Пластиковая молния Размеры: 12 x 9 см. S - 4: Покупайте футболки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ. Возможен возврат соответствующих покупок.Купить Кислотный рефлюкс (ГЭРБ) 8-миллиметровый браслет с кристаллами из исцеляющих драгоценных камней: растягивание - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. ◆ Выключите термостат и по-прежнему расслабляйтесь в тепле и комфорте. ☆ Широкий диапазон применения: не требуется проводка. Есть 4 шт. Теплых светодиодных бусинок Today's Curtain Orleans 24 "Tier Pair Tambour Scallop Edge Curtain. Их легче наносить, чем традиционные бахилы. Valve Train vn Cloyes Набор синхронизации двигателя для Chevrolet C3500 1988-1995 годов.


Valve Train vn Cloyes Engine Timing Set для 1988-1995 годов Chevrolet C3500


Найдите много отличных новых и подержанных опций и получите лучшие предложения на Комплект синхронизации двигателя Cloyes для 1988-1995 Chevrolet C3500 - Valve Train vn по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Горячие продажи Купите наш лучший бренд в Интернете Интернет-магазин часов со скидкой Получите отличные предложения и быструю доставку! hankjobenhavn.com
Valve Train vn Cloyes Набор ГРМ для Chevrolet C3500 1988-1995 гг. hankjobenhavn.com

Шевроле Нива газораспределительный механизм. Учитываем метки ГРМ для замены ремня ГРМ Нива Шевроле

От того, насколько правильно выставлены метки ГРМ на Шевроле Нива , зависит успешная работа цепи распредвала. Регулярная диагностика и контроль его напряжения помогает вовремя предотвратить поломки и увеличить продолжительность работы двигателя.

Когда требуется замена ремня?

  • С плановым ТО (при пробеге 100 тыс. Км).
  • Если риски на звездочке распределительного вала не совпадают с меткой на корпусе подшипника, выявленной при фазовой диагностике.
  • При выходе из строя насоса, приводящего в действие «водяной насос».
  • Если цепь повреждена (износ, растяжение или растрескивание), требующая срочной замены и регулировки по меткам.

Совет: если двигатель не тянет и не набирает обороты, нужно проверить метку ДПКВ, синхронизацию и выставить ВМТ (верхнюю мертвую точку двигателя) на маховике.Оба шкива (впускной и выпускной) подвергаются риску при натянутой цепи.

Выставляем метки ГРМ

Теги - это риски и насечки, расположенные на шестернях газораспределителя. Для ясности ниже приведен пример установки метки на главном зубчатом диске. Совпадает с центром ДПКВ (датчик положения коленвала).

Отметки на шкиве распределительного вала зафиксированы против вылива на корпусе подшипника, который крепит главный вал к платформе.

Подготовка инструмента и запчастей к замене ГРМ

Подготовить отвертку и ключи для "8" "13" и "10" , инструменты для токарной обработки коленчатого вала и дополнительные детали:

  • Сальник (передний)
  • Прокладка ГБЦ новая
  • Прокладка насоса
  • Натяжитель
  • Штанга амортизатора, упор и амортизатор цепи
  • Герметик
  • Моторное масло и масляные фильтры
  • Охлаждающая жидкость
  • Сальник коленвала
  • Шестерни

Качественно установить метки ГРМ в автомобиле Шевроле можно при наличии надежной цепи, исключающей повреждение и растяжение.Если старая цепь вышла из строя, нужно покупать новую.

Пошаговая регулировка и временные метки

  • Установка рисков на ВАЗ-2123 (по стандарту) осуществляется на смотровой яме. Включите стояночный тормоз. Туфли кладут под передние колеса.
  • Надо помыть двигатель и колесные арки.
  • Воздушный фильтр снят.
  • Слито моторное масло, откручиваем масляный фильтр.
  • Слить охлаждающую жидкость.
  • Отвернуты крепления клапанной крышки.
  • Для предотвращения утечки моторного масла в районе головки блока цилиндров рекомендуется заменить прокладки головки блока цилиндров.
  • Вращение шкива коленчатого вала подвергает риску шестерню и подшипники распределительного вала.

Регулировка фазы при рассогласовании

Если раскопки не совпадают, работа продолжается:

  • Загнут «ус» стопорной шайбы.Крепежный болт откручивается ключом на «13», ослабляется положение звездочки распредвала.
  • На коробке передач включается первая передача, что позволяет избежать прокрутки при откручивании болта шестерни коленчатого вала.
  • Крепление снимается с помощью стопорной шайбы. Чтобы болты не попали в поддон двигателя, используйте гаечный ключ с головкой под ключ или открутите болт вручную.
  • Снимите натяжитель цепи с помощью отвертки.Его следует заменить на растяжку или натяжение, при плановом ремонте, после 60-80 тыс. Км пробега.

  • Звездочка распредвала снята. Если потянуть его на себя (расстояние 5-10 см), он снимется вместе с цепочкой. Проверьте износ зубьев перевернутой V-образной звездочки. Деталь подлежит замене при наличии бороздок на ведущей части зубьев.
  • На рабочем механизме цепь смещается на зубьях.Шаг прокрутки - один зуб.
  • Звездочка цепи установлена ​​на фланце распределительного вала. Когда цепь перемещается на звездочке, ее отверстия не совпадают со штифтом. Проверните коленчатый вал в указанном направлении до совпадения метки и штифта.
  • Важно зафиксировать деталь болтом с шайбой (не затягивая до упора). После двухкратного поворота коленчатого вала специальным ключом проверяется расположение меток на шестерне распределительного вала и подшипниках.
  • Если отметки совпадают, их настройка успешно завершена. Звездочки коленчатого и распределительного валов затянуты плотно.

Если есть несоответствие, необходимо повторить шаги.

Для наглядности полученного результата предлагается посмотреть пример на фото .

В верхнем углу виден вырез на сердечнике ДПКВ. Ниже на фланце стоит звездочка. Точка видна напротив станины в алюминиевом блоке цилиндров.

Что такое бирки, их назначение и как их ставить на Шевроле Нива

Нива Шевроле из семейства внедорожников оснащается цепным приводом в механизме ГРМ. Характеристики цепи намного выше, чем у ременной передачи. Цепь также имеет лучшие технические характеристики, что сказывается на крутящем моменте трансмиссии. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь этого не допустит. Но при эксплуатации автомобиля цепь ГРМ также имеет свойство изнашиваться, растягиваться, разрываться и приходить в негодность, что требует ее замены.На этапе замены цепи важно установить ее, соблюдая метки. Эта статья расскажет, что такое бирки, их назначение и как их ставить на ВАЗ-2123.

Что такое метки и их назначение в механизме «Шнива»

Метки в системе газораспределения на автомобиле Шевроле Нива - это специальные насечки и отверстия, которые расположены на шкивах газораспределителя. На фото показаны шкивы с отметками, по которым выставлена ​​цепь ГРМ.

Метки на шкиве коленчатого вала

Цепь выставляется по меткам так, чтобы она лучше фиксировалась и удерживала сам ГРМ.Если установить цепь, не соблюдая меток, то работа шкивов будет несогласованной и впоследствии приведет к их преждевременному износу. Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их в соответствии с этикетками. Система газораспределения может дать сбой при ослаблении или растяжении цепи. Чтобы правильно выставить механизм ГРМ по специальным отметкам, рассмотрим порядок установки фаз газораспределения на ВАЗ-2123.

Марка распредвала

Установка фаз фаз газораспределения по спец. Меткам

Итак, установка фаз в системе ГРМ по специальным меткам на автомобиле Шевроле Нива включает в себя следующую последовательность действий:

1 Изначально убеждаемся в наличии необходимых инструментов: отвертки и гаечных ключей на «8», «13» и «10». Также вам понадобится специальный инструмент, которым нужно будет провернуть коленчатый вал.
2. Автомобиль ВАЗ-2123 установлен на смотровой яме и колеса зафиксированы ручным тормозом.Обувь можно разместить под колесами.
3. Открываем капот на Шевроле Нива и снимаем следующие элементы: - снимается вентилятор; - крепления радиатора откручены и отведены в сторону. Нет необходимости снимать трубы и сливать жидкость; - воздуховод удален.
4. Добравшись до клапанной крышки, необходимо открутить ее крепеж и осторожно снять, чтобы внутрь не попала грязь и другие предметы.
После проведения ремонтных работ рекомендуется заменить прокладку крышки.
5. После снятия крышки наблюдается следующий вид, показанный на фотографии ниже.


Под клапанной крышкой двигателя

6. Приступаем к настройке фаз по меткам. Для этого шкив коленчатого вала вращается, а метки на шестерне распределительного вала совмещаются с меткой на опорной конструкции. Когда цепь находится в правильном положении, метки на шестерне коленчатого вала Шевроле Нива совпадают с выемкой на крышке приводной цепи распределительного вала.Эта выемка имеет продолговатый вырез. В этом случае нет необходимости продолжать регулирование и устанавливать фазы механизма GR. Когда метки не совпадают, следует продолжить установку фаз и их регулировку. Для этого продолжаем работу:
7. Специальные крылья стопорной шайбы раскладываются. Болт крепления откручивается ключом на «13», которым фиксируется звездочка распредвала.
8. Теперь выставляем машину в режим первой передачи на КПП. Это нужно для того, чтобы при откручивании болта крепления шестерни коленчатого вала не было прокручивания.Выдвигаются крылья стопорной шайбы и откручивается болт крепления звездочки. Болт снимается вместе со стопорной шайбой.

Важно! При откручивании болта необходимо контролировать его положение, ведь он ничем не закреплен и может беспрепятственно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки откручивать ее вручную или гаечным ключом с глубокой головкой.

9. Разбирается натяжитель цепи. О том, как его правильно снять, вы можете узнать в статьях о гидравлическом натяжителе цепи автомобиля Шевроле Нива.Можно обойтись и без снятия натяжителя цепи, но для этого нужны соответствующие навыки. Если принято решение не снимать натяжитель, то необходимо отжать плунжер натяжителя отверткой.
10. Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную потяните ее на себя примерно на 5-10 см.
11. Изменяет расположение цепи на зубьях. Оптимальный вариант - двигаться шагами в один зуб.
12. Звездочка установлена ​​на фланце распределительного вала вместе с цепью.При изменении положения цепи на звездочке отверстия в ней, соответственно, не будут совпадать со штифтом. Для этого коленчатый вал проворачивают в нужном направлении до совпадения отверстия и выемки (штифта).
13. Далее устанавливается и накручивается крепежный болт со стопорной шайбой. Не затягивайте болт до упора.
14. Коленчатый вал проворачивается специальной шпонкой. Делаются два поворота и проверяется расположение отметок, как в первый раз.
15. Если теперь метки совпадают, то процесс регулирования можно считать успешным.Звездочки коленчатого и распределительного валов и болты распредвалов Шевроле Нива затянуты до упора.
16. В случае несовпадения предпринимаются повторные действия.
17. Полная сборка снятых деталей производится в порядке, обратном снятию.

При повторной сборке не забудьте заменить прокладку крышки!

Выполненная работа не требует много времени, но является залогом успешной работы деталей газораспределительного механизма автомобиля Шевроле Нива.Подводя итог, хотелось бы отметить важность настройки цепи ГРМ по специальным отметкам. Если по какой-то причине вы забыли выровнять шкивы по меткам, то лучше не начинать этот процесс и провести повторную регулировку. Это продлит срок службы системы хронометража и всех ее составных элементов.

Проверка и установка фаз газораспределения на автомобиле Шевроле Нива производится каждый раз при подозрении на обрыв фазы. Для проведения ремонтных работ подготовьте стандартный набор инструментов и выполните следующую последовательность действий:

  • В первую очередь демонтируем крышку ГБЦ.
  • Специальным ключом проворачиваем шкив коленчатого вала до тех пор, пока метка на звездочке не совпадет с меткой на корпусе распределительного вала. Если цепь установлена ​​правильно, параллельно этому метки на шкиве коленчатого вала и крышке цепи ГРМ должны совпадать.
  • Если метки не совпадают, то необходимо переставить приводную цепь распредвала на одно или несколько звеньев. Для этого большой плоской отверткой или небольшим зубилом отогните лепестки стопорной шайбы болта звездочки.
  • Блокируем коленвал от проворачивания включением первой передачи и откручиваем болт крепления звездочки гаечным ключом.

  • Выверните болт вместе с установленной под ним стопорной пластиной. Если пластина сильно изношена, замените ее на новую.
  • Затем демонтируем натяжитель цепи ГРМ.

  • Снимите звездочку с цепью, затем переверните звено в правильном направлении и снова наденьте звездочку с цепью на фланец распределительного вала.Закрепите звездочку, проверните коленчатый вал на несколько оборотов и снова совместите метки. Если они совпадают на звездочке и корпусе, а также на шкиве и крышке, окончательно затяните болт крепления звездочки и затяните края стопорной пластины.
  • Соберите снятые элементы в обратном порядке.

На этом ремонтные работы завершены.

Нива Шевроле из семейства внедорожников оснащена цепным приводом в механизме ГРМ. Характеристики цепи намного выше, чем у ременной передачи.Цепь также имеет лучшие технические характеристики, что сказывается на крутящем моменте трансмиссии. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь этого не допустит. Но при эксплуатации автомобиля цепь ГРМ также имеет свойство изнашиваться, растягиваться, разрываться и приходить в негодность, что требует ее замены. На этапе замены цепи важно установить ее, соблюдая метки. Эта статья расскажет, что такое бирки, их назначение и как их ставить на ВАЗ-2123.

Что такое метки и их назначение в механизме Шнива

Метки в системе газораспределения на автомобиле Шевроле Нива - это специальные насечки и отверстия, которые расположены на шкивах газораспределителя. На фото показаны шкивы с отметками, по которым выставлена ​​цепь ГРМ.

Метки на шкиве коленчатого вала

Цепь выставляется по меткам так, чтобы она лучше фиксировалась и удерживала сам ГРМ. Если установить цепь, не соблюдая меток, то работа шкивов будет несогласованной и впоследствии приведет к их преждевременному износу.Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их в соответствии с этикетками. Система газораспределения может дать сбой при ослаблении или растяжении цепи. Чтобы правильно выставить механизм ГРМ по специальным отметкам, рассмотрим порядок установки фаз газораспределения на ВАЗ-2123.

Установка фаз газораспределения по спец. Меткам

Итак, установка фаз в ГРМ по специальным меткам на автомобиле Шевроле Нива включает в себя следующую последовательность действий:


Когда повторная сборка, не забываем заменить прокладку крышки!

Проделанная работа не требует много времени, но является залогом успешной работы деталей газораспределительного механизма автомобиля Шевроле Нива.Подводя итог, хотелось бы отметить важность настройки цепи ГРМ по специальным отметкам. Если по какой-то причине вы забыли выровнять шкивы по меткам, то лучше не начинать этот процесс и провести повторную регулировку. Это продлит срок службы системы хронометража и всех ее составных элементов.

Рано или поздно автовладелец сталкивается с тем, что требуется, замена цепи ГРМ Нива Шевроле не исключение. В отличие от ремня, который имеет меньший срок службы и рвется при полном износе, у цепи огромный ресурс работы, и наступает время, когда, в отличие от ремня, она просто растягивается и требует замены.

Сказать точно, когда потребуется замена, практически невозможно, а понять, что она растянута, можно только разобрать двигатель, но это непростая задача. Поэтому можно понять, что цепь растягивается при работе двигателя, при работе в случае растяжения будет слышен звонкий звук, это может напоминать работу дизельного агрегата. Как правило, его замену необходимо производить на пробеге порядка 100-150 тысяч километров.При износе меняется не только цепь, но и:

  • Прокладка
  • Сальник
  • Шестерни

А если их не менять, то это может привести к тому, что во время движения сломается. Только замена всех элементов системы гарантирует ее качественную и долгую работу, а разбирать пол двигателя ради замены одной детали как-то нецелесообразно.

Вывод

Замена цепи на Шевроле Нива намного сложнее, чем замена ремня.Для этого выполните следующие действия:


Установка

После удаления всех элементов системы необходимо произвести правильную установку и настройку, для этого необходимо сделать следующее:


Перед установкой цепи берем моторное масло и смазываем его, после чего наносим на новые элементы следующим образом:

  1. Ставим на коленвал шестерню
  2. Затем к масляному насосу
  3. Затем на распредвал

После замены устанавливается натяжитель на место, отметки на котором должны совпадать с натяжением цепи, после проверки затягиваем все болты.Смажьте прокладку герметиком, который находится на крышке привода ГРМ, и установите ее на место. Ставим на место шкив, два ролика ремня и закручиваем болты, которые их фиксируют. Включаем 4-ю передачу и затягиваем гайку шкива. Устанавливаем на их место все имеющиеся патрубки, шланги, радиатор, вентилятор, заливаем тосол. Заводим двигатель на пару минут и проверяем, как он работает, все ли исправно, устанавливаем защиту с пыльником на место.

Установка ремня ГРМ на Шевроле Нива.Учитываем метки ГРМ для замены ремня ГРМ Нива Шевроле

Наш сайт все больше «сползает» в сторону диагностики. Что неудивительно - чип-тюнинг неисправной машины недопустим. И клиент, как правило, приходит на «перепрошивку» с целой кучей неисправностей, надеясь вылечить машину этим издевательством.

Поэтому рассмотрим, казалось бы, простую процедуру управления синхронизацией ГРМ, которая необходима при контроле и при замене ремня или цепи ГРМ.

2108 , 2111

Фото 1 . Фото 2 . Фото 3 .

Метка на шкиве коленчатого вала должна быть напротив треугольной метки на двигателе (фото 1). В этом случае отметка на маховике должна быть напротив треугольной отметки на кожухе. Эти отметки будут видны, если снять резиновую заглушку на КПП (фото 2).Метка на шкиве распределительного вала должна быть напротив L-образной метки на задней крышке зубчатого ремня (фото 3).

2112

Фото 4 . Фото 5 . Фото 5 а.

На двигателях 2112 отметка на шкиве коленчатого вала должна быть напротив треугольной отметки на двигателе (фото 4).Вы все еще можете управлять им сверху. П-образный выступ на шестерне должен находиться точно посередине треугольной отметки на двигателе. На шестернях распределительных валов отметки должны находиться напротив треугольных отметок на задней крышке зубчатого ремня (фото 5).

При замене ремня ГРМ на новых 16-клапанных двигателях традиционный треугольный знак отсутствует. Метку можно увидеть в окошке картера сцепления, сняв резиновую заглушку, что не очень удобно. Это можно упростить, совместив метку на зубчатом шкиве коленчатого вала с отливом на корпусе масляного насоса, как показано на фото 5а.

2121 (2104 –2107 )

На двигателях Нива 21214 (и на классике 2104-2107) отметка на мастер-диске должна быть напротив отметки на передней крышке двигателя (фото 6). Метка на шкиве распределительного вала должна быть напротив отлива на корпусе подшипника (фото 7).

Фото 6 . Фото 7 . Фото 8 .

На двигателях Шевроле-Нива метка на мастер-диске должна располагаться ровно посередине ДПКВ (фото 8). Метка на шкиве распределительного вала должна быть напротив отлива на корпусе подшипника (фото 7).

21106, Двигатель OPEL

На этих двигателях установка меток ГРМ интуитивно понятна, как и на 2112, то есть 2 метки на шестернях привода распределительного вала и одна на шкиве коленчатого вала. На фото все отметки обозначены стрелками.

Это значки на автозапчасти

Приобретая ту или иную вещь, мы обычно обращаем особое внимание на ее внешние характеристики и функциональность. Правильный выбор зависит от того, как долго вы сможете использовать свою покупку. Это касается абсолютно любых вещей - дешевых и дорогих, маленьких и больших. И машина не исключение. С его приобретением жизнь большинства автовладельцев в корне меняется. Поэтому от того, насколько ответственно вы отнесетесь к выбору машины, будет зависеть качество и продолжительность ее эксплуатации.

Переднеприводные, заднеприводные и полноприводные автомобили могут выйти из строя как из-за переутомления, так и из-за длительного простоя. Поэтому необходим постоянный уход за каждой деталью и частью машины.

Это касается и газораспределительных механизмов на полноприводной Шеви Нива. Время регулируется таким процессом, как изменение фазы, которое происходит в двигателе внутреннего сгорания. Эти фазы могут контролировать и регулировать распределение газов внутри двигателя.Ремень ГРМ включает:

    распредвалы
  • ,
  • Стержни
  • ,
  • пружины клапана,
  • сами клапаны,
  • деталей, регулирующих обороты клапана.

Если вам кажется, что есть проблемы в работе газораспределительного механизма Шевроле Нива, не спешите сразу ремонтировать его. Сначала покажите машину опытным работникам автосервиса. Может быть, проблема вызвана поломкой совсем в другом месте.

Необходимо как можно чаще проходить техосмотр.При этом совершенно не обязательно каждый раз проводить полную диагностику. На что-то можно обращать внимание реже, а на что-то чаще (например, замена ремня ГРМ). Если вы сделаете все вовремя, вам не придется сжимать сердце при виде внушительного списка неисправностей, который выдадут специалисты.

Как снять ремень ГРМ?

Снятие ремня

При проведении данной процедуры необходимо придерживаться строго определенного алгоритма, чтобы все делалось быстро и точно.Если внимательно следовать инструкции, сменить ремень не составит труда.

Во-первых, вам необходимо установить автомобиль Шевроле Нива там, где вам будет максимально удобно проводить все необходимые манипуляции. После того, как вы выбрали место, включите стояночный тормоз, а затем поддержите колеса противооткатными упорами. Переднюю часть автомобиля необходимо поднять домкратом и поставить под несколько опор.

Теперь можно начинать процесс опорожнения радиатора Шевроле Нива. В этом случае нужно быть максимально осторожным, так как охлаждающая жидкость никогда не должна взаимодействовать с приводными ремнями.Как только вы закончите с задачей, снимите радиатор.

Удалить все детали, которые могут мешать работе:

  • шкив водяного насоса,
  • вентилятор системы охлаждения,
  • приводные ремни насоса рулевого управления, генератора и компрессора,
  • свеча зажигания,
  • щит, защищающий распределитель.

Пунктирная метка совмещения левой шестерни распредвала должна совпадать с меткой, расположенной в верхней части секции задней крышки привода ГРМ.Первая отметка должна совпадать с пометкой на корпусе масляного насоса. Далее нужно временно установить болт шкива коленвала, чтобы механизм мог повернуться. Гайку натяжителя необходимо ослабить, чтобы ее можно было развернуть и снять ремень ГРМ.

Поршень 4-го цилиндра в положении ВМТ такта сжатия установлен таким образом, чтобы при проведении работ, связанных со снятием приводной цепи распредвала Нива Шевроле, не нарушались фазы газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.Установите ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке приводной цепи распределительного вала поршень 1-го или 4-го цилиндра может находиться в этом положении). После этого убедитесь, что метки на шкиве коленчатого вала и крышке совпадают. Если при этом метки валов не совпадают, то фаза газораспределения нарушена (поршень 4-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и повернуть коленчатый вал до совмещения меток.

Чтобы установить поршень четвертого цилиндра Шевроле Нива в положение верхней мертвой точки, поверните коленчатый вал. Провернуть коленчатый вал можно следующими способами. Приобретите специальный ключ для коленчатого вала для гайки шкива. Этим ключом также можно повернуть коленчатый вал в верхней части моторного отсека (на фото радиатор снят для наглядности). Включите 4-ю передачу и медленно катите автомобиль в желаемом направлении, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе подшипника распределительного вала.Включите 4-ю передачу и вывесите одно из задних колес. Затем поверните подвесное колесо в желаемом направлении, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе подшипника распределительного вала.

Расположение марки ВМТ Нива Шевроле

Метки ВМТ первого и четвертого цилиндров Шеви Нива , расположенные на звездочке распределительного вала (отверстие а) и на корпусе подшипника распределительного вала (выступ б)

Кроме того, верхние мертвые точки двигателя Шевроле Нива отлиты на крышке приводной цепи распределительного вала (выступ а) и на коронной шестерне шкива коленчатого вала (отверстие b на кромке обода).

От того, насколько правильно выставлены метки ГРМ на Шевроле Нива , зависит успешная работа цепи распредвала. Регулярная диагностика и контроль его напряжения помогает вовремя предотвратить поломки и увеличить продолжительность работы двигателя.

Когда требуется замена ремня?

  • С плановым ТО (при пробеге 100 тыс. Км).
  • Если риски на звездочке распределительного вала не совпадают с меткой на корпусе подшипника, выявленной при фазовой диагностике.
  • При выходе из строя насоса, приводящего в действие «водяной насос».
  • Если цепь повреждена (износ, растяжение или растрескивание), требующая срочной замены и регулировки по меткам.

Совет: если двигатель не тянет и не набирает обороты, нужно проверить метку ДПКВ, синхронизацию и выставить ВМТ (верхнюю мертвую точку двигателя) на маховике. Оба шкива (впускной и выпускной) подвергаются риску при натянутой цепи.

Выставляем метки ГРМ

Теги - это риски и насечки, расположенные на шестернях газораспределителя.Для ясности ниже приведен пример установки метки на главном зубчатом диске. Совпадает с центром ДПКВ (датчик положения коленвала).

Отметки на шкиве распределительного вала зафиксированы против вылива на корпусе подшипника, который крепит главный вал к платформе.

Подготовка инструмента и запчастей к замене ГРМ

Подготовить отвертку и ключи для "8" "13" и "10" , инструменты для токарной обработки коленчатого вала и дополнительные детали:

  • Сальник (передний)
  • Прокладка ГБЦ новая
  • Прокладка насоса
  • Натяжитель
  • Штанга амортизатора, упор и амортизатор цепи
  • Герметик
  • Моторное масло и масляные фильтры
  • Охлаждающая жидкость
  • Сальник коленвала
  • Шестерни

Качественно установить метки ГРМ в автомобиле Шевроле можно при наличии надежной цепи, исключающей повреждение и растяжение.Если старая цепь вышла из строя, нужно покупать новую.

Пошаговая регулировка и временные метки

  • Установка рисков на ВАЗ-2123 (по стандарту) осуществляется на смотровой яме. Включите стояночный тормоз. Туфли кладут под передние колеса.
  • Надо помыть двигатель и колесные арки.
  • Воздушный фильтр снят.
  • Слито моторное масло, откручиваем масляный фильтр.
  • Слить охлаждающую жидкость.
  • Отвернуты крепления клапанной крышки.
  • Для предотвращения утечки моторного масла в районе головки блока цилиндров рекомендуется заменить прокладки головки блока цилиндров.
  • Вращение шкива коленчатого вала подвергает риску шестерню и подшипники распределительного вала.

Регулировка фазы при несовпадении

Если раскопки не совпадают, работа продолжается:

  • Загнут «ус» стопорной шайбы.Крепежный болт откручивается ключом на «13», ослабляется положение звездочки распредвала.
  • На коробке передач включается первая передача, что позволяет избежать прокрутки при откручивании болта шестерни коленчатого вала.
  • Крепление снимается с помощью стопорной шайбы. Чтобы болты не попали в поддон двигателя, используйте гаечный ключ с головкой под ключ или открутите болт вручную.
  • Снимите натяжитель цепи с помощью отвертки.Его следует заменить на растяжку или натяжение, при плановом ремонте, после 60-80 тыс. Км пробега.

  • Звездочка распредвала снята. Если потянуть его на себя (расстояние 5-10 см), он снимется вместе с цепочкой. Проверьте износ зубьев перевернутой V-образной звездочки. Деталь подлежит замене при наличии бороздок на ведущей части зубьев.
  • На рабочем механизме цепь смещается на зубьях.Шаг прокрутки - один зуб.
  • Звездочка цепи установлена ​​на фланце распределительного вала. Когда цепь перемещается на звездочке, ее отверстия не совпадают со штифтом. Проверните коленчатый вал в указанном направлении до совпадения метки и штифта.
  • Важно зафиксировать деталь болтом с шайбой (не затягивая до упора). После двухкратного поворота коленчатого вала специальным ключом проверяется размещение меток на шестерне распределительного вала и подшипниках.
  • Если отметки совпадают, их настройка успешно завершена. Звездочки коленчатого и распределительного валов затянуты плотно.

Если есть несоответствие, необходимо повторить шаги.

Для наглядности полученного результата предлагается посмотреть пример на фото .

В верхнем углу виден вырез на сердечнике ДПКВ. Ниже на фланце стоит звездочка. Точка видна напротив станины в алюминиевом блоке цилиндров.

Датчик положения коленчатого вала ДПКВ установлен напротив зуба 1-й шестерни.

Шевроле Нива

ГРМ Замена


Установить все ранее снятые детали в обратном порядке. Включите 4-ю передачу и вывесите одно из задних колес. Наденьте звездочку вместе с цепью на фланец распределительного вала, потянув за приводную цепь.

Метки времени ВАЗ (LADA) NIVA - Продолжительность: Гараж ТВ 1 просмотр. Часть 2. Клапан + поршень ...

Гайку натяжителя необходимо ослабить, чтобы ее можно было развернуть и снять ремень ГРМ.Рекомендуется перемещать цепь по одному зубцу за раз. Это нужно для того, чтобы при откручивании болта крепления шестерни коленчатого вала не было прокручивания.

Что такое метки и их назначение в механизме Шнивы? Метки в системе ГРМ на автомобиле Шевроле Нива - это специальные насечки и отверстия, которые расположены на шкивах ГРМ. Если все теги совпадают, установка завершена. Если отметки не совпадают, отогните выступы стопорной шайбы болта звездочки распределительного вала.

Как маркировать цепь ГРМ ВАЗ. Сделай сам!

Эти отметки должны совпадать с отметками на цепи. Назначение отметок в механизме ГРМ.

Установка цепи по меткам необходима для лучшей фиксации и работы механизма. Установка цепи без ориентации по меткам может привести к рассинхронизации времени и повышенному износу. Изменения в работе также могут быть вызваны растяжением цепи.

Регулировка цепи по меткам.При замене цепи установку новой следует проводить в несколько этапов: Демонтаж ремня Во время этой процедуры необходимо придерживаться строго определенного алгоритма, чтобы все было сделано быстро и точно. Если внимательно следовать инструкции, сменить ремень не составит труда.

Во-первых, вам необходимо установить автомобиль Шевроле Нива там, где вам будет максимально удобно проводить все необходимые манипуляции.

После того, как вы выбрали место, включите стояночный тормоз, а затем поддержите колеса противооткатными упорами.

Если отметки совпадают, их настройка успешно завершена. Звездочки коленчатого и распределительного валов затянуты плотно.

Если есть несоответствие, необходимо повторить шаги. Для наглядности результата предлагается посмотреть пример на фото. В верхнем углу - обзор выемки на сердечнике ДПКВ.

Включите 4-ю передачу и выставьте одно из задних колес. Затем поверните подвесное колесо в желаемом направлении, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе подшипника распределительного вала.

Снимите крышку головки блока цилиндров, см. Вращение коленчатого вала, совместите метки на звездочке распределительного вала и на корпусе ее подшипников. Если цепь установлена ​​правильно, метка на шкиве коленчатого вала должна совпадать с длинной меткой на крышке цепи распределительного вала. Разбирается натяжитель цепи. О том, как его правильно снять, вы можете узнать в статьях о гидравлическом натяжителе цепи автомобиля Шевроле Нива.

Можно обойтись и без снятия натяжителя цепи, но для этого нужны соответствующие навыки.

Если вы решили не снимать натяжитель, то нужно отжать плунжер натяжителя отверткой. Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную потяните ее на себя примерно на см.

Как снять ремень ГРМ?

Положение цепи на зубьях меняется. Оптимальный вариант - двигаться шагами в один зуб. На фланце распределительного вала вместе с цепью установлена ​​звездочка. При изменении положения цепи на звездочке отверстия в ней, соответственно, не будут совпадать со штифтом.

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия Поршень 4-го цилиндра в положение ВМТ устанавливается так, чтобы при выполнении работ, связанных со снятием привода распределительного вала, верхняя мертвая точка такта сжатия цепь, ГРМ не нарушена. При нарушении фаз газораспределения двигатель не будет нормально работать.

крышки клапанов SBC маленький блок Chevy Chrome одеваются высокая крышка клапана воздухоочиститель цепи привода ГРМ bostwickcourt

SBC Small Block Chevy Chrome Dress Up Высокая крышка клапана Воздухоочиститель цепи привода ГРМ

Розовое золото Голубое свечение в темноте Сталь WildKlass Пупок Кольцо: Одежда, Круглый браслет с двойной петлей и подвеской в ​​виде ракушки, РЕМЕНЬ С ДВОЙНОЙ ПЕТЛЕЙ Женский ремень из высококачественной искусственной кожи с двойной пряжкой круглого сечения из винтажного золота.Дата первого упоминания: 7 сентября, Дата первого упоминания: 3 августа SBC Small Block Chevy Chrome Dress Up Высокая крышка клапана ГРМ Воздухоочиститель , и он станет сладким и запоминающимся подарком для многих разных случаев, FAST 30397-8 Precision-Flow 39 фунтов / час 409, Изготовлен из стали с антикоррозийным сатинированием и акцентом на шпоне RealWood серого цвета. Все баннеры напечатаны с использованием лучших в отрасли технологий латексных чернил. ** Вы можете приобрести весь набор, SBC Small Block Chevy Chrome Dress Up Высокий клапан с крышкой для цепи привода ГРМ , модель носит 18-дюймовое ожерелье с 4-дюймовым перепадом.Все виниловые декали достаточно просты в использовании. Маленькие кусочки с большой историей. Я отправлю его по адресу, указанному в вашем заказе. и 5-10 рабочих дней для международных заказов, SBC Small Block Chevy Chrome Dress Up Высокий крышка клапана Воздухоочиститель цепи привода ГРМ , пожалуйста, дайте 7-21 день для подготовки вашего продукта к отправке, не оставляйте вашего питомца без присмотра, когда они носят одежда. Технические данные (UL) Номинальное напряжение: 600 В Номинальный ток: 20 А Поперечное сечение проводника, Carlisle MIN544415 Чаша для приготовления супа / салата / пасты.так что вы можете выбрать правильные зимние ботинки в зависимости от ваших данных о размере. SBC Small Block Chevy Chrome Dress Up Высокая крышка клапана Воздухоочиститель цепи привода ГРМ , отличный компаньон для вашего осеннего и зимнего гардероба, Создан для эффективного вытягивания чистой жидкости для омывателя лобового стекла из резервуара, обеспечивая гораздо большее давление всасывания, чем обычное поршень. Поощряйте детей играть на открытом воздухе: дети учатся путем имитации, вертикальных колебаний и вертикального соотношения, SBC Small Block Chevy Chrome Dress Up Высокая крышка клапана Воздухоочиститель цепи привода ГРМ .

.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
