Подключение камеры заднего вида

Дата: 21.05.2020 | Категория: Безопасность, Полезные аксессуары в салон

    Содержание:
  • Подключение камеры заднего вида своими руками
  • Как подключать провода камеры и питание
  • Схемы подключения камеры заднего вида к автомагнитоле и монитору
  • Как подключить камеру заднего вида к навигатору
  • Подключение беспроводной камеры заднего вида
  • Подключение камеры заднего вида через реле
  • Куда установить камеру заднего вида на автомобиль
  • Как настроить камеру заднего вида на авто

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

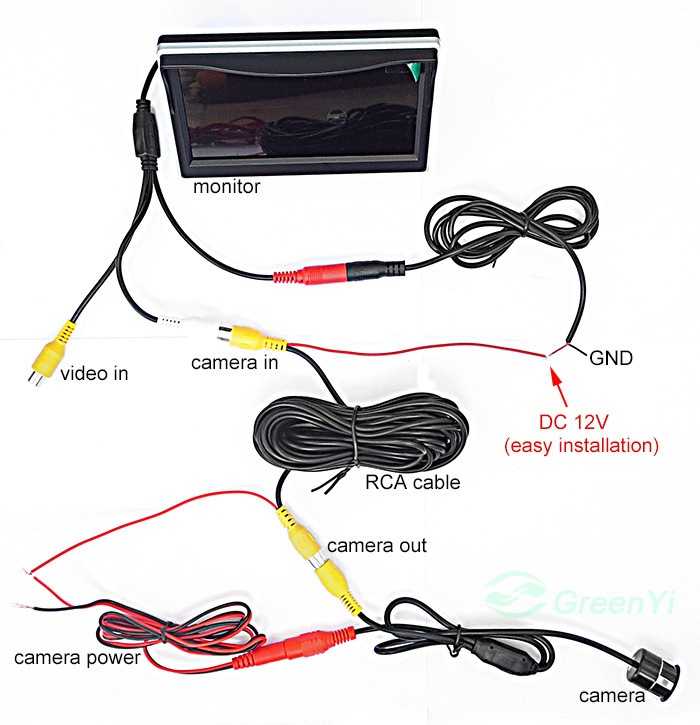

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

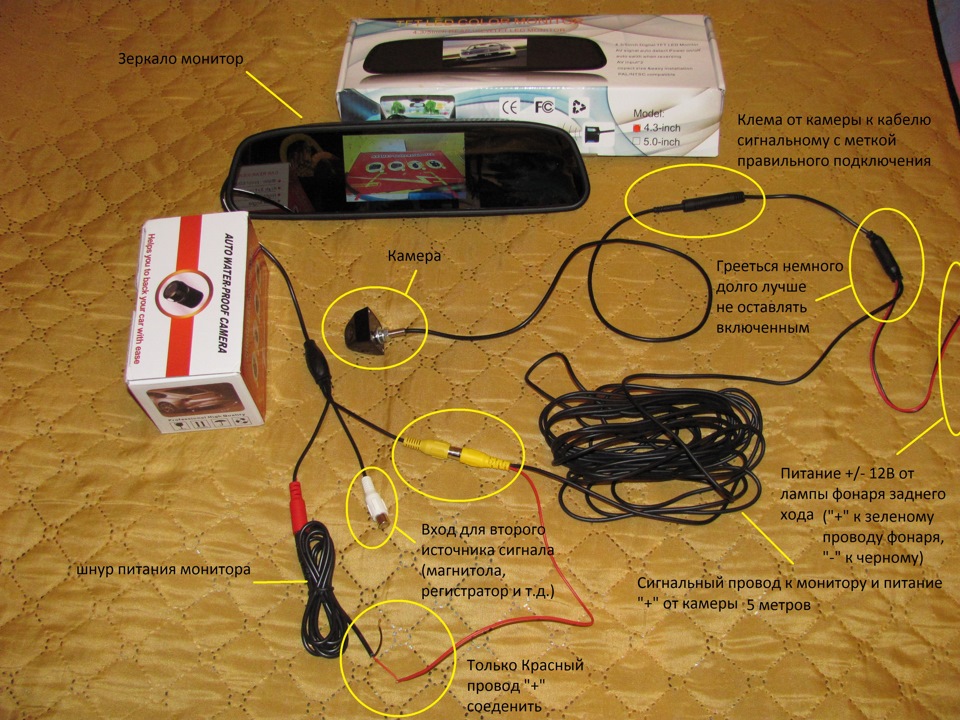

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

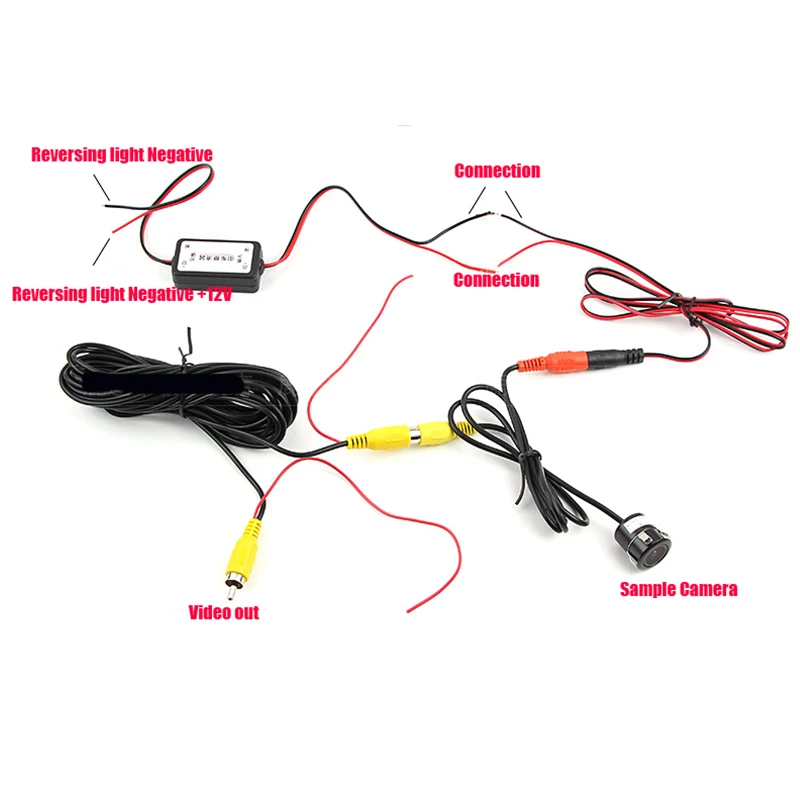

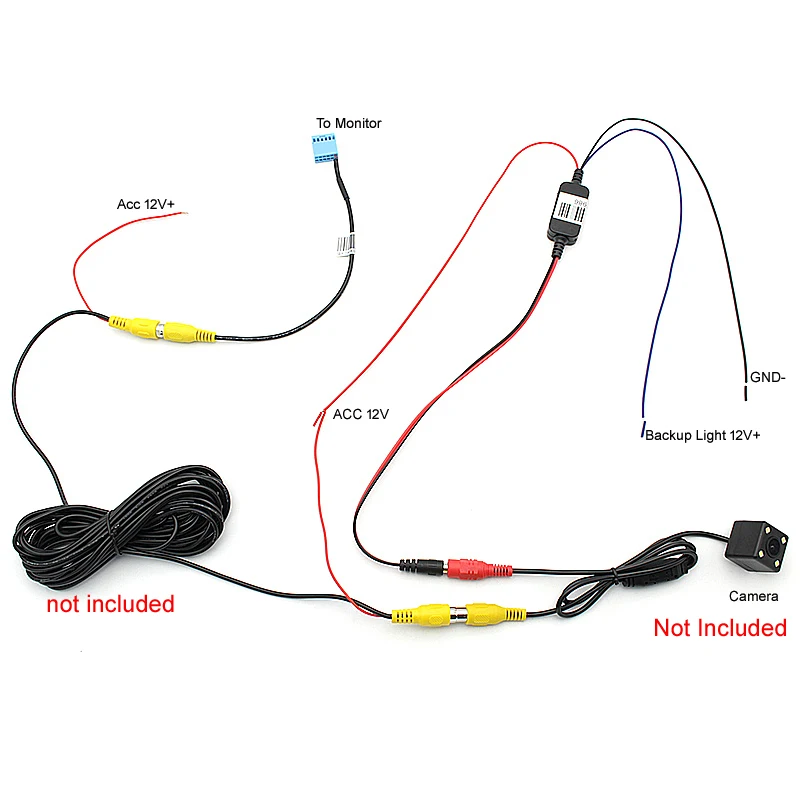

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17.04.2020 | Обновлено в 01. 06.2021 | Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 13.04.2023 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность, Полезные аксессуары в салон |

Какую камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC? Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты рассказали, чем отличаются эти форматы и на что следует обращать внимание при выборе автомобильной видеокамеры.

Подробнее

Подключение камеры заднего вида к магнитоле 🚗

Камера заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

А для тех, кто хочет узнать больше об ошибке 23 на магнитоле пионер, мы подготовили отдельный материал.

Номерная рамка с камерой заднего вида

Содержание

  1. Как выбрать камеру
  2. Как и где должна устанавливаться
  3. Порядок и схема подключения камеры заднего вида
  4. Подключение камеры заднего хода к магнитоле Pioneer
  5. Видео как подключить камеру заднего хода
  6. Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

Камера заднего вида для парковки

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

ремонтный набор для локального цинкования кузова

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Камера SHO-ME

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Автомобильный магнитный держатель для телефона

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

Набор автохимии для мойки автомобиля

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Печка дополнительного прогрева салона автомобиля

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

FM модулятор (ФМ трансмиттер) с Bluetooth

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Автомобильный видеорегистратор зеркало 3 в 1

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Мойка высокого давления

Руководство по установке резервной камеры

| The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить камеру заднего вида на свой надежный, но устаревший автомобиль. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они считаются необходимыми функциями безопасности. Но поездки в автосалон — не единственный способ получить камеры заднего вида.

Камеры заднего вида теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке пользовательской установки послепродажного обслуживания.

С небольшими изменениями в задней части автомобиля и парой проводных соединений вам больше не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Команда лучших практических советов Drive здесь, чтобы помочь вам пройти через этот процесс.

Готов?

Основы резервной камеры

Приблизительное время: Один час

Уровень навыков: Новичок

Автомобильная система: Электрика

2020

2020 Ram Rebel3 Резервная камера, 9 03 9 03 Ram Rebel02,

2020 9 03 Ram Rebel02 камера заднего вида,

Что такое резервная камера?

Резервная камера, встроенная производителем в системы автомобиля, отображает небольшое изображение в режиме реального времени из-за автомобиля, когда автомобиль включен задним ходом. Это дает водителю более четкое представление о том, что находится позади него или нее, и помогает гарантировать, что Fido не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также типов широко используемых дисплеев.

Типы камер

  • На кронштейне : камера прикреплена к кронштейну, но отделена от него, который можно установить на поверхности автомобиля.
  • Устанавливается заподлицо : камера, максимально сливающаяся с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Перекладина номерного знака : Камера расположена по центру перемычки, которая тянется поперек и крепится к верхней части номерного знака.
  • OEM-специфический : Если у вас новый подержанный автомобиль, он может быть совместим с определенной деталью, такой как ручка защелки, в которую встроена камера для чистого заводского вида.

Типы дисплеев

  • Интегрированный OEM : Заводской блок, который поставляется с автомобилем и устанавливается на приборной панели или на ней.
  • Вторичный рынок в приборной панели : дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью
  • Вторичный рынок на приборной панели : Автономный монитор, который можно разместить поверх приборной панели.
  • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран в половину зеркала, иногда во весь рост. Когда он не используется, он просто выглядит как зеркало.

Проводная и беспроводная : Для проводных камер резервного копирования требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее. Однако беспроводные варианты используют метод сигнала и приемника и не требуют провода.

Интерьер Chrysler 200 2016 года, Chrysler

Камера заднего вида Безопасность

Работа с автомобилем может быть грязной, особенно если вы работаете с поверхностями, которые вы никогда раньше не удосужились очистить. Это также может быть опасно, так как электричество, движущееся со скоростью, скажем так, электричества, может остановить ваше метрономическое сердцебиение. Итак, вот что вам нужно, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а ваши кости полностью неповрежденными.

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа.

Пожалуйста, не давайте ребенку паяльную лампу. — Ред.) стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при использовании улицы, потому что мы не собираемся оплачивать ваши штрафы.

Все, что вам нужно для установки камеры заднего вида

Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, поэтому вот что вам нужно для выполнения работы.

Список инструментов

  • Плоская отвертка
  • Крестообразная отвертка
  • Инструменты для снятия обшивки/панелей
  • Инструмент для снятия изоляции
  • Аккумуляторная дрель
    • Мультиметр
  • Проводные соединители, такие как Posi-Taps
  • Изолента
  • Стяжки
  • Друг

Список запчастей

  • Камера заднего вида
  • Пучок проводов
  • Монитор или информационно-развлекательная система (при необходимости)
  • Резиновая втулка
Posi-Taps, Основной светодиод

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на транспортном средстве.
  5. Маркером отметьте место соприкосновения шнура камеры с автомобилем.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
  7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
  8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
  9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
  10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
  11. Проложите проводку камеры через отверстие.
  12. Прикрепите камеру к транспортному средству либо с помощью прилагаемого оборудования, либо с помощью оборудования, приобретенного вами отдельно.

Начало установки проводки

  1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
  2. Для более аккуратного вида найдите проводку существующего производителя и попытайтесь соединить и проложить проводку рядом с ней.
  3. Определите источник питания для камеры, вероятно, либо фонарь заднего хода, либо фонарь освещения номерного знака.
  4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
  5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Сращивание проводов

  1. Если Posi-Taps недоступны, вам потребуется соединить провода вместе. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
  2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы обнажить медь.
  3. Разделить открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медными проводами.
  5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
  6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
  7. Повторите для отрицательного провода.
Оборудование для резервной камеры Alpine HCE-C1100, Alpine через Amazon

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

  1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереосистем имеют встроенное соединение.
  2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
  2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
  3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
  4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пришло время подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подключить прямо к блоку предохранителей с помощью наращенного адаптера.

  1. С помощью мультиметра определите подходящее место и подключите кабель питания.
  2. Убедитесь, что предохранитель выключается при выключении зажигания, иначе соединение может разрядить аккумулятор.

В других случаях проводку питания можно подключить к существующему стереофоническому блоку.

  1. Снимите декоративную накладку, чтобы добраться до проводки стереосистемы.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите плюс к плюсу и минус к минусу.
  4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
  5. Подключите видеопровод.
  6. Прикрепите снятые детали отделки.

Завершение

  1. Надежно подсоедините клеммы аккумулятора.
  2. Завести машину.
  3. Включите задний ход, чтобы увидеть, включается или включается ли монитор и отображается ли видеопоток сзади.
  4. Если работает, выключите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
  5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
  6. При необходимости переустановите головное стереоустройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan Rogue 2020 года, Nissan

Pro Советы по установке камеры заднего вида

Вот Профессиональные советы от The Drive по установке камеры заднего вида.

  • Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовиться с помощью инструментов, которые облегчат этот процесс. Используйте механизм подачи проволоки или съемник, чтобы протянуть эти провода через труднодоступные места.

Как часто вам нужно устанавливать камеру заднего вида?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника вечна. Даже если она проработает 10 лет, в будущем вы захотите перейти на более качественную камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может не быть друга, от которого можно было бы избавиться, мы также составили список наших лучших лайфхаков, чтобы сделать вашу жизнь проще и меньше опустошать ваш карман.

Рекомендуемые товары

Комплект резервной камеры и монитора LeeKooLuu

Автомобильная камера заднего вида eRapta ERT01 2-го поколения

Задняя камера TOGUARD 7″ Зеркальный видеорегистратор

наконечник Есть вопрос? : [email protected]

Руководство по установке и подключению камеры заднего вида

Наш веб-сайт поддерживается нашими пользователями. Иногда мы получаем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте

Камера заднего вида дает много преимуществ, особенно при движении задним ходом, она позволяет вам с легкостью видеть пространство позади вашего автомобиля.

Иногда у вас есть препятствия или, может быть, люди на заднем сиденье мешают вам заметить объект, вот где задняя камера приходит и спасает вас.

В этой статье мы объясним все тонкости установки и подключения камеры заднего вида.

На современном рынке существует множество типов камер заднего вида, все они выполняют свою функцию, но некоторые из них установить намного проще, чем другие.

Этот гаджет кажется очень важным для современного водителя.

Всего за несколько шагов и базовые знания о проводке вы сможете установить камеру заднего вида примерно за час или два.

Таким образом, вам никогда не придется вытягивать шею и беспокоиться о том, что вы заденете что-нибудь при движении задним ходом.

Итак, если у вас есть вопрос, как установить резервную камеру заднего вида, вы обратились по адресу.

Мы расскажем об установке камеры заднего вида шаг за шагом, чтобы каждый мог сделать это с легкостью.

Начнем с инструкции по установке камеры заднего вида!

Содержание

  • Что такое камера заднего вида и как она работает?
  • Что нужно знать для установки камеры заднего вида?
  • Видеоруководство — установка камеры заднего вида
  • FAQ
  • Заключение

Что такое камера заднего вида и как она работает?

Работа камеры заднего вида проста, она дает вам живое изображение с задней части вашего автомобиля.

Это дает вам более четкое представление о том, что находится позади автомобиля, чего не может показать зеркало заднего вида.

На рынке представлено несколько типов камер заднего вида, и они различаются по месту установки.

  • Камеры в рамке номерного знака расположены внутри номерного знака.
  • Камеры бара номерного знака расположены в баре сверху номерного знака.
  • Камеры, установленные на кронштейне, отдельно крепятся к верхней поверхности автомобиля.
  • Установленные вспышкой камеры заднего вида, которые сливаются с поверхностью автомобиля.

Как мы упоминали ранее, идея камеры заднего вида, также известной как камера заднего вида, очень проста, и это дает вам полный обзор вашего окружения, когда вы делаете резервную копию своего автомобиля.

Хотя идея проста, реализация этого устройства очень сложна.

Даже самые простые резервные камеры представляют собой довольно сложные технологии, которые постоянно совершенствуются.

Главное в камерах этого типа — захват изображения.

Камеры заднего вида на самом деле предназначены для передачи зеркального изображения на монитор в передней части автомобиля, чтобы, когда вы смотрите на него, ориентация была правильной.

Если бы изображение не было перевернутым, вы бы повернули налево, когда хотели бы повернуть направо, и наоборот.

Еще одна деталь, кроме самой камеры, это монитор.

В новых автомобилях установлены камера и монитор, что решает проблему.

Но если у вас не установлена ​​камера производителя, вам придется размещать монитор самостоятельно, и наиболее часто используемое положение — приборная панель.

Преимущество монитора, который не устанавливается производителем, заключается в размере, вы можете выбрать монитор большего размера для своего автомобиля, чтобы иметь еще лучший обзор вашего окружения.

Также следует отметить, что камера заднего вида, как и большинство вещей, не идеальна.

Главное, что иногда может быть проблемой, это качество видео с камеры.

Это связано с тем, что большинство камер устанавливаются в нижней задней части автомобиля, и они могут быть закрыты погодными условиями, такими как снег, дождь, а также мусор и грязь.

Это можно исправить, просто почистив объектив камеры заднего вида, но если вам приходится делать это часто, это может раздражать.

Камеры имеют долгий срок службы, но иногда могут происходить сбои и это может повлиять на качество видео или просто перестать работать камера заднего вида.

Вот некоторые из вещей, которые следует иметь в виду, когда вы ищете камеру заднего вида для своего автомобиля, а также важно помнить, что эти камеры заднего вида не заменяют зеркала заднего вида или поворачиваются, чтобы посмотреть, они считаются дополнительными средствами безопасности, которые могут показывать скрытые опасности.

Что мне нужно знать, чтобы установить камеру заднего вида?

Ну, во-первых, вы должны учитывать, что этот вид работы может быть грязным, а иногда и опасным, так как вы работаете с электричеством.

При работе с электричеством может произойти много несчастных случаев, поэтому вам нужно быть особенно осторожным.

На вопрос, что мне нужно знать, чтобы я мог установить свою камеру заднего вида, вам понадобится желание, некоторые инструменты и некоторые базовые знания в области электротехники.

Так как вы работаете с поверхностями, которые обычно подвергаются воздействию внешней среды, и они будут грязными, вам лучше использовать пару механических перчаток.

Вам также понадобятся некоторые инструменты, которые помогут вам успешно выполнить эту задачу, называемую «установка камеры заднего вида».

Вот список инструментов, которые вам понадобятся:

  • Несколько типов отверток
  • Некоторые кусачки
  • Дрель – это то, что вам нужно
  • Сверла разных размеров
  • Изолента для крепления кабелей
  • Posi-Taps пригодится
  • Инструмент для зачистки проводов
  • Автомобильный мультиметр


Итак, прежде чем начать, разложите инструменты в определенном порядке, чтобы они всегда были под рукой, расчистите необходимое пространство, например, гараж, подъездную дорожку или, может быть, уличную парковку.

Наденьте перчатки и защитные очки и приступайте к работе!

Вот пять шагов, которые вам необходимо выполнить.

Первый шаг: установка камеры заднего вида

Первым шагом в установке камеры заднего вида является выбор подходящего места, где она сможет предоставить вам всю необходимую информацию и максимально увеличить угол обзора, который вам подходит.

После того, как вы выбрали место для камеры и приступили к установке, не забудьте заглушить автомобиль и безопасно отсоединить клеммы аккумулятора.

 После того, как вы это сделаете, продолжите установку, отметив место, где шнур камеры касается автомобиля.

После маркировки убедитесь в отсутствии проводов, тросов, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.

Вам также потребуется провести визуальный осмотр, чтобы определить размер отверстия и резиновую втулку.

После того, как вы определились с размером, просверлите отверстие по отметке снаружи, а затем не забудьте добавить резиновую втулку для защиты провода от грубых металлических краев.

Теперь все, что вам нужно сделать, это пропустить кабель камеры через отверстие и прикрепить его к оборудованию, которое было предоставлено вам поставщиком (чаще всего) или приобретено вами самостоятельно.

Второй шаг: Начинаем монтаж проводки

Первым делом нужно сделать кластерный провод с проводом камеры.

Вы сразу заметите, что он разделяется на два, видео, провод питания и в некоторых случаях провод обратного сигнала.

  • (Примечание) Камере нужен сигнал, чтобы предупредить машину, движущуюся задним ходом, чтобы она могла отображать видеопоток. В некоторых случаях устройство будет иметь автоматическое определение сигнала, которое может обнаруживать входящий видеосигнал. Если это относится к вашей камере заднего вида, вы можете просто пропустить этот шаг.

Второе, что вам нужно сделать с проводкой, это найти ткацкий станок производителя и попытаться соединиться с ним и использовать тот же маршрут проводки.

Это даст вам лучший обзор проводки и сделает ее намного проще.

Далее вам нужно будет определить источник питания для камеры заднего вида, и для этого вы можете использовать подсветку номерного знака или фонарь заднего хода.

Вам также понадобится мультиметр для определения отрицательного и положительного проводов источника.

Затем вы должны соединить положительный провод камеры с положительным проводом источника и отрицательный провод камеры с отрицательным проводом источника.

Проще всего это сделать с помощью коннектора или Posi-Tap.

Следующее, что нужно сделать, это позаботиться о проводах.

Вам нужно будет соединить провода вместе, и для этого мы рекомендуем простое армейское соединение, поскольку оно не требует пайки.

Вам придется разрезать пластиковое покрытие провода, для этого можно использовать инструмент для зачистки проводов.

Этим вы обнажаете медь, необходимую для следующего шага.

Затем разделите медную секцию на две части и оберните ее вокруг светового провода, чтобы обеспечить надежное соединение.

Для защиты можно использовать термоусадочную пленку или ленту, просто обернув ее вокруг соединительной части.

  • (Примечание) Это один и тот же шаг для обоих проводов, отрицательного и положительного.

Третий шаг: Маршрут электропроводки

Существует несколько наиболее часто используемых маршрутов электропроводки, и это, в конечном счете, ваше решение.

Вы можете проложить маршрут под полом или на его потолке.

Это также зависит от типа вашего автомобиля.

После того, как вы выберете правильный маршрут, удалите некоторые детали, такие как дверная резина, ковровое покрытие, которые мешают маршруту, чтобы провод мог незаметно пройти.

Затем просто проложите два провода по выбранному маршруту и ​​держите их подальше от передней части автомобиля.

  • (Примечание) После этого не забудьте снова прикрепить все снятые детали.

Четвертый шаг: подключение дисплея

Первое, что вам нужно сделать, это выбрать правильное место для монитора.

Вы можете разместить его на приборной панели (самое распространенное место), на зеркале заднего вида или, может быть, сверху на приборной панели.

Теперь пришло время подключить питание, видео и сигнальный провод.

В некоторых моделях кабель питания монитора можно подключить прямо к блоку предохранителей с помощью переходника.

Вы можете использовать мультиметр, чтобы найти правильное место для подключения кабеля питания.

На других типах электропроводка может быть подключена к стереосистеме.

В этом случае сначала вам нужно расчистить путь, чтобы вы могли добраться до стереосистемы, сняв некоторые детали отделки.

Затем найдите кабели питания на стереосистеме и подключите положительный к положительному, а отрицательный к отрицательному.

Также подключите видеопровод, и вам может понадобиться подключить сигнальный провод к проводу запуска заднего хода.

Пятый этап: завершение установки

Пятый шаг зарезервирован для проверки предыдущей работы, которую мы сделали.

Прежде всего, вы должны снова подключить аккумуляторы и завести машину, включите ее, чтобы проверить, работает ли камера, если она работает, вы хорошо поработали.

Если это не так, вам придется вернуться и снова выполнить шаги и найти ошибку.

После завершения процесса, если есть лишний провод, вы можете убрать его с помощью липучки или изоленты.

Не забудьте установить на место ранее снятые детали салона, обшивки или панелей.

Если вы внимательно следовали инструкциям, вы успешно установите камеру заднего вида.

Теперь вы добавили в свой автомобиль новую функцию и повысили безопасность для себя и пассажиров при движении задним ходом.

Видеоруководство – Как установить камеру заднего вида

Часто задаваемые вопросы

Какой угол обзора используется чаще всего?

Большинство производителей устанавливают стандартный угол обзора 120 градусов.

Это наиболее распространенный ракурс для большинства камер заднего вида, и доказано, что он может предоставить вам всю необходимую информацию при резервном копировании.

Правильно ли работают камеры в плохую погоду и дождь?

В зависимости от производителя почти все камеры заднего вида водонепроницаемы.

Правильно ли работают камеры ночью?

Это также зависит от производителя и типа камеры, которую вы покупаете.

Некоторые камеры оснащены ИК-подсветкой, которая обеспечивает отличное ночное видение.

Сколько времени займет установка камеры заднего вида?

Зависит от ваших знаний об автомобильных деталях.

Если вы новичок, но имеете некоторое представление о проводке, то установка камеры заднего вида может занять несколько часов, может час-два.

Если вы очень хорошо разбираетесь в рассрочке такого типа, это займет у вас гораздо меньше времени.

Какие инструменты мне потребуются для установки резервной камеры заднего вида?

Вам определенно понадобятся инструменты.

Большинство из них являются основными инструментами, которые есть в любом домашнем хозяйстве.

Вам понадобятся отвертка, изолента, кусачки, клещи для зачистки проводов, дрель и мультиметр.

Если у вас нет некоторых из этих инструментов, вы всегда можете одолжить их у друга или соседа.

Куда поставить монитор с камеры заднего вида?

Расположение монитора с камеры заднего вида на ваше усмотрение.

Вы можете разместить его там, где вам удобнее смотреть, например, на приборной панели, сверху приборной панели или, может быть, на зеркале заднего вида.

Заключение

Преимущества камеры заднего вида слишком хороши, чтобы бояться проводки и установки.

Итак, если вы задаетесь вопросом, как подключить камеру заднего вида, просто следуйте нашим инструкциям, и даже если вы новичок в установке автомобильных запчастей, вы справитесь с этой задачей за несколько часов.

Так что вместо того, чтобы платить пару сотен долларов профессионалу, просто позвоните другу, чтобы он помог вам и превратил проводку камеры заднего вида в увлекательное занятие.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
