Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

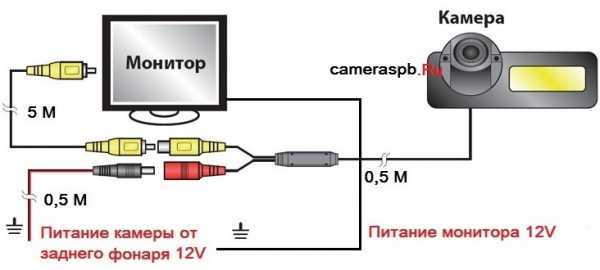

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.


Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

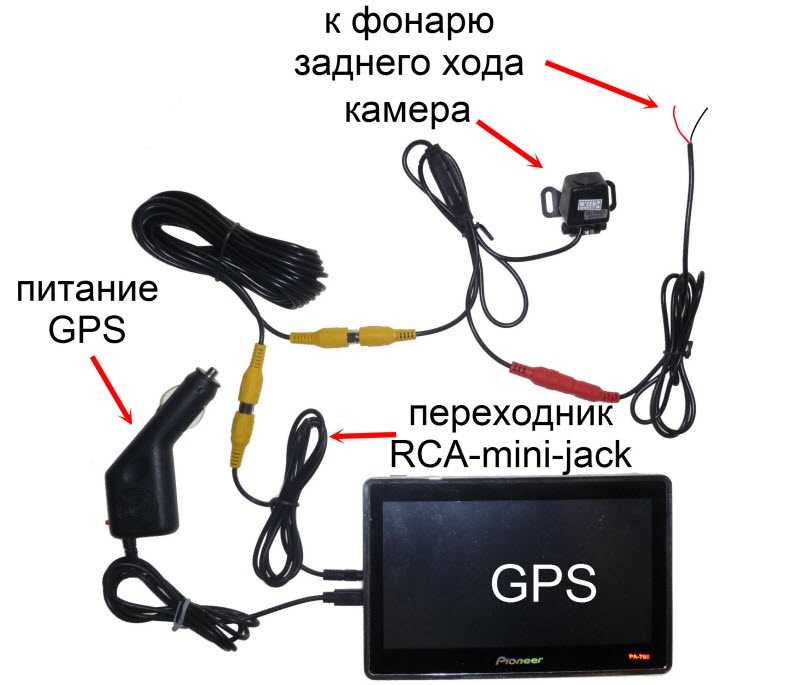

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.

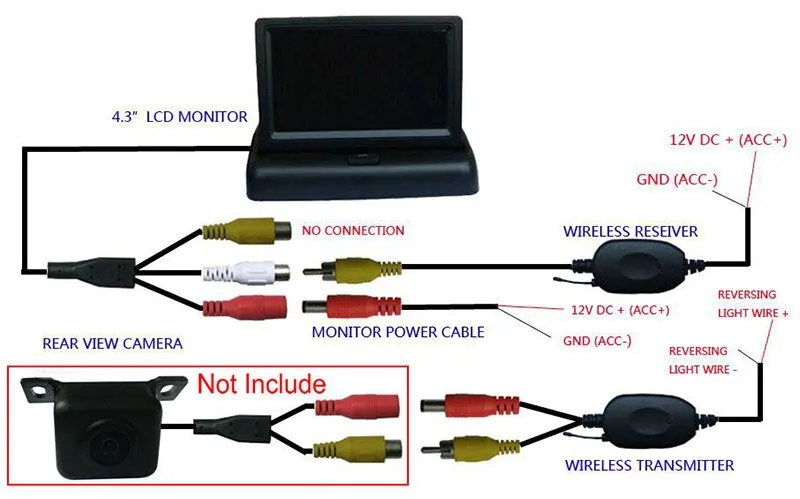

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17.04.2020 | Обновлено в 01. 06.2021 | Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность, Полезные аксессуары в салон |

Какую камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC? Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты рассказали, чем отличаются эти форматы и на что следует обращать внимание при выборе автомобильной видеокамеры.

Подробнее

Подключение камеры заднего вида к магнитоле 🚗

Автор CarAudioSupport На чтение 7 мин. Просмотров 39.5k. Обновлено

11.04.2022

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Содержание

  1. Как выбрать камеру
  2. Как и где должна устанавливаться
  3. Порядок и схема подключения камеры заднего вида
  4. Подключение камеры заднего хода к магнитоле Pioneer
  5. Видео как подключить камеру заднего хода
  6. Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

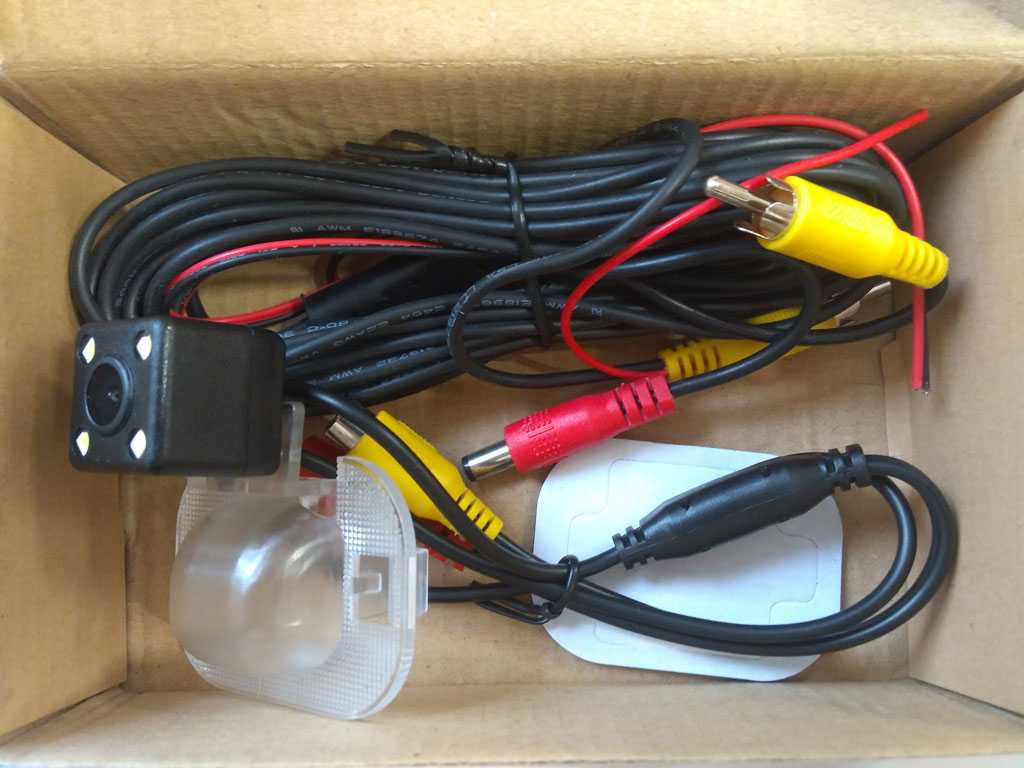

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для

ваша конкретная модель камеры заднего вида .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

  1. Одноминутное объяснение того, как работает установка резервной камеры
  2. Стоимость установки резервной камеры
  3. План успешной установки камеры заднего вида
  4. Примеры электрических схем
  5. Соберите инструменты и оборудование для установки камеры
  6. Образцы установок
  7. Время тестирования



1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка резервной камеры выполняется примерно в несколько шагов:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших  вариантов крепления камеры заднего вида и  потребностей питания системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим  плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера.0008 Видеорегистратор и встроенное оборудование для обеспечения безопасности  , которое вы можете выбрать, когда будете им заниматься. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

  1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
    1. В зависимости от выбранного вами формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите ваше текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
    2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
    3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
    4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.



2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

  • <100 долларов США за базовую резервную камеру .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
  • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
  • В зависимости от желаемых наворотов у нас также есть большой выбор высокого качества:
    • ОЭМ Форда подходят резервные камеры
    • GM OEM подходят для резервных камер
    • ОЭМ Тойота подходят резервные камеры
    • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
    • Универсальные камеры заднего вида
    • Камеры заднего вида
    • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку камеры заднего вида. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли предоставленные кабели для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. С слишком маленькой проволокой вы можете повезло прямо в середине проекта. Сделайте грубое измерение, где вы собираетесь поместить камеру обратно в область багажника/номерного знака. Это примерно соответствует тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных ног на всякий случай. Все это сказать, убедитесь, что вы выбранный комплект действительно поместятся в вашем автомобиле, грузовике или внедорожнике. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.



4) Примеры схем подключения

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Большинство резервных камер камеры выглядят при использовании мониторов зеркальных зеркалов заднего вида:

Ниже пример. с использованием OEM-компонентов.







5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). If not, you’ll probably need to purchase these, and most can be found at a hardware or A/V store. Finally, a crimper or wire stripper will be useful to have on hand.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

  • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
  • Набор звездочек
  • Набор ключей
  • Защитные очки
  • Фонари
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Нож для бритвы
  • Набор головок или гаечных ключей
  • Инструмент для снятия обшивки или небольшой пластиковый шпатель
  • Паяльник и припой (дополнительно)
  • Shrink tube (optional)

Finally, if your kit didn’t come with one, you’ll need to purchase a monitor, but it helps to figure out the next step before doing so.



6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:









Install Example for a Backup Camera with a Monitor

Your backup camera is most likely going to be installed just above or on your license plate. Мы начнем оттуда. Here’s what to do:

  1. Remove the interior panel of your trunk. This is likely hard plastic or rubber, and you should be able to use a think tool like a flathead screwdriver to pry it off. This won’t break anything, and it will give you a good look at all the cables necessary. Most things can be finessed out, if you’re snapping plastic you’re getting too aggressive during the install.
  2. Снимите номерной знак.
  3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
  4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Running and connecting wires

Here’s where we start to figure out how to power a backup camera. Пойдем!

  1. Проложите камеру и кабель питания через отверстие в салоне автомобиля.
  2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
  3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
  4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Mount the Monitor

  1. Next step is mounting your monitor. It may be one that mounts to your rearview mirror, or one that mounts to your dashboard. In either event, following the mounting instructions that come with the device is your best bet. If all else fails,  this backup camera installation guide  can be very helpful.
  2. Connect the RCA cable to the RCA output on the monitor. You may also need to run a trigger wire up to your monitor, or even power it through the same source as the backup camera. (Again models will vary.)
  3. If the monitor requires it, you’ll likely need to install a fuse tap, which will allow you to connect the bare wiring of your monitor to the power of your fuse box. See the guide linked above for good instructions on how to do this.

Mount the Camera

  1. Get excited, because we’re on the home stretch. All you need to do now is mount the camera itself to the back of your license plate or trunk, connect the appropriate wires (RCA and power) and you should be ready to go!





7) Testing time

Time for the dry run. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). every time you pump the brakes).

Если вы столкнетесь с любыми проблемами, вы можете ссылаться на некоторые из наших основных руководств по поддержке, таких как:

  • Устранение неполадок в резервной камере, которая не работает
  • Устранение неполадок с размытой камерой заднего вида
  • Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните там и продолжайте устранение неполадок, пока у вас не будет функционирующей резервной камеры!

Работа выполнена правильно!

Источник камеры является вашим поставщиком № 1 резервных камер и решений для камеры. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

Share:

Связанные посты

Руководство по установке камеры резервного копирования | Драйв

The Drive and its partners may earn a commission if you purchase a product through one of our links. Подробнее.

So you want to install a backup camera on your trusty, but outdated, ride. Отличная идея! These helpful tools have made such an impact on the automotive industry that they’re now mandated as necessary safety features. But dealership rides aren’t the only way to get back up cameras.

Back up cameras are now readily available as aftermarket parts that anybody can install on older vehicles. On brand-new vehicles, a backup camera comes fully integrated into the electronics, so the system’s components are hidden. Это цель при установке настройки на заказ после рынка.

С небольшими изменениями в задней части автомобиля и парой проводных соединений вам больше не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Команда экспертов Drive готова помочь вам в этом процессе.

Готов?

Основы резервной камеры

Приблизительное время: Один час

Уровень навыков: Новичок

Автомобильная система: Электрика

2020 Резервная камера Ram Rebel, Ram

Что такое резервная камера?

Резервная камера, встроенная производителем в системы автомобиля, отображает небольшое изображение в режиме реального времени из-за автомобиля, когда автомобиль включен задним ходом. Это дает водителю более четкое представление о том, что находится позади него или нее, и помогает гарантировать, что Fido не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также типов широко используемых дисплеев.

Типы камер

  • На кронштейне : камера прикреплена к кронштейну, но отделена от него, который можно установить на поверхности автомобиля.
  • Устанавливается заподлицо : камера, максимально сливающаяся с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Перекладина номерного знака : Камера находится в центре перекладины, которая тянется поперек и крепится к верхней части номерного знака.
  • OEM-специфический : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной деталью, например ручкой защелки, в которую встроена камера для чистого заводского вида.

Типы дисплеев

  • Интегрированный OEM : Заводской блок, который поставляется с автомобилем и устанавливается на приборной панели или на ней.
  • Вторичный рынок в приборной панели : дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью
  • Вторичный рынок на приборной панели : Автономный монитор, который можно разместить поверх приборной панели.
  • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран в половину зеркала, иногда во весь рост. Когда он не используется, он просто выглядит как зеркало.

Проводная и беспроводная : Проводным камерам резервного копирования требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее. Однако беспроводные варианты используют метод сигнала и приемника и не требуют провода.

Интерьер Chrysler 200 2016 года выпуска, Chrysler

Камера заднего вида Безопасность

Работа с автомобилем может быть грязной, особенно если вы работаете с поверхностями, которые вы никогда раньше не удосужились очистить. Это также может быть опасно, так как электричество, движущееся со скоростью, скажем так, электричества, может остановить ваше метрономическое сердцебиение. Итак, вот что вам нужно, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а ваши кости полностью неповрежденными.

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Вам не понадобится паяльная работа для этой работы. Пожалуйста, не дайте ребенку, чтобы у вашего ребенка был паятель -).)

Вам также понадобится плоское рабочее пространство, например, гараж, подъездная дорога или улица стоянка. Check your local laws to make sure you’re not violating any codes when using the street because we aren’t gonna pay off your impound fees.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенс, и мы не проходим через ваш набор инструментов или гараж, поэтому вот что вам нужно, чтобы выполнить работу.

Список инструментов

  • Flathead Overdriver
  • Phillips Окрутняя
  • Инструменты для удаления панели
  • .
  • Изолента
  • Стяжки
  • Друг

Список запчастей

  • Камера заднего вида
  • Пучок проводов
  • Монитор или информационно-развлекательная система (при необходимости)
  • Резиновая втулка
Posi-Taps, Основной светодиод

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на транспортном средстве.
  5. Маркером отметьте место соприкосновения шнура камеры с автомобилем.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
  7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
  8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
  9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
  10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
  11. Проложите проводку камеры через отверстие.
  12. Прикрепите камеру к транспортному средству либо с помощью прилагаемого оборудования, либо с помощью оборудования, приобретенного вами отдельно.

Начало установки проводки

  1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
  2. Для более аккуратного вида найдите проводку существующего производителя и попытайтесь соединить и проложить проводку рядом с ней.
  3. Определите источник питания камеры, вероятно, либо фонарь заднего хода, либо фонарь освещения номерного знака.
  4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
  5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Splicing a Wire

  1. If Posi-Taps are not available, then you will need to splice your wires together. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
  2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы обнажить медь.
  3. Разделить открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медными проводами.
  5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
  6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
  7. Повторите для отрицательного провода.
Оборудование для резервной камеры Alpine HCE-C1100, Alpine через Amazon

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

  1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереофонических систем имеют встроенное соединение.
  2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
  2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
  3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
  4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, над ним или в зеркале заднего вида, пришло время подключить его к источнику питания, видео и сигнальному проводу.

In some cases, the monitor power cord can be linked straight into the fuse box with a spliced-on adapter.

  1. Use a multimeter to determine an appropriate spot and attach the power cable.
  2. Make sure the fuse turns off when the ignition is off, or the connection could drain the battery.

In other cases, the power wiring can be hooked into the existing stereo unit.

  1. Remove trim piece to reach the stereo wiring.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите плюс к плюсу и минус к минусу.
  4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
  5. Подключите видеопровод.
  6. Прикрепите снятые детали отделки.

Завершение

  1. Надежно подсоедините клеммы аккумулятора.
  2. Завести машину.
  3. Включите передачу заднего хода, чтобы увидеть, включается или включается ли монитор и отображается ли видеопоток сзади.
  4. Если работает, выключите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
  5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
  6. При необходимости переустановите головное стереоустройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Nissan Rogue 2020 года, Nissan

Pro Советы по установке камеры заднего вида

Вот Drive 9Советы 0010 по установке камеры заднего вида.

  • Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовить инструменты, которые облегчат этот процесс. Используйте механизм подачи проволоки или съемник, чтобы протянуть эти провода через труднодоступные места.

Как часто вам нужно устанавливать камеру заднего вида?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника вечна.
