что это такое, признаки неисправности и как его проверить

Выпуск инжекторных двигателей способствовал появлению различных электронных устройств. В том числе и датчиков, которые собирают информацию касательно работоспособности той или иной системы.

Таким образом, управление берёт на себя электронный блок, который контролирует работоспособность всех систем двигателя при помощи этих датчиков. Неисправность даже незначительной детали приводит к нежелательным последствиям в работе всего автомобиля. Одной из таких деталей является датчик положения дроссельной заслонки.

ДПДЗ — что это такое

Датчик положения дроссельной заслонки сигнализирует контроллеру в каком положении находится дроссельная заслонка при нажатии на педаль акселератора.

Данное устройство позволяет контроллеру более точно дозировать и подавать топливную смесь. При неисправности датчика информация передаётся на контроллер в искажённом виде. Это может повлечь сбои в работе двигателя и привести к слишком большому расходу топлива.

Местоположение дроссельной заслонки контроллер регистрирует по изменению напряжения. Сигнал 0.7 В вынуждает контроллера переходить на режим холостого хода. Если напряжение менее 0,7 В, это говорит о том, что заслонка закрыта полностью. А если напряжение около или более 4 В, то заслонка открыта полностью.

Где он находится

Чтобы при необходимости можно было проверить ДПДЗ, нужно знать, где он находится. Его местонахождение – на корпусе дроссельной заслонки и соединён с её осью. На оси имеется специальная проточка, для которой на датчике предусмотрено крестообразное гнездо.

Крепление корпуса датчика к корпусу дроссельной заслонки осуществляется при помощи болтов. Датчик устанавливают на автомобили с инжекторными двигателями.

Признаки неисправности ДПДЗ

Любая деталь рано или поздно выходит из строя, о чём свидетельствуют характерные признаки. Не является исключением и ДПДЗ.

Характерными признаками неисправности датчика положения дроссельной  заслонки  могут быть:

• двигатель в режиме холостого хода работает с повышенными оборотами;
• явно наблюдается большой расход топлива;
• на нейтральной передаче двигатель глохнет;
• автомобиль при разгоне совершает рывки;
• иногда может загораться и гореть продолжительное время индикатор Check Engine;
• двигатель запускается с трудом.

Все эти признаки указывают на то, что ДПДЗ неисправен, а, следовательно, требуется незамедлительная замена детали.

Видео — некоторые признаки неисправности датчика положения дроссельной заслонки:

Как проверить

Если были обнаружены некоторые признаки неисправности ДПДЗ, но окончательно неясно на что они указывают, то можно самостоятельно проверить его работоспособность.

Обычно при неисправности ДПДЗ на приборной панели загорается индикатор Check Engine. Поэтому для начала следует завести двигатель и если индикатор не загорается, нужно лезть под капот к самому датчику.

Чтобы проверить его работоспособность необязательно его снимать, все можно сделать на месте. Для этого нужно два провода мультиметра подсоединить к выводам В и С датчика. Соответствующая маркировка имеется.

После этого можно начинать плавно, не спеша поворачивать дроссельную заслонку при помощи сектора привода. При исправном датчике показания прибора должны меняться также плавно без резких скачков. Обычно от 2 до 8 кОм. Замер сопротивления должен производиться при выключенном двигателе.

Теперь следует измерить напряжение. Для этого сначала минус мультиметра соединяют с массой двигателя. После этого нужно запустить двигатель и соединить плюсовой контакт прибора с выводом А датчика, также ориентируясь по маркировке. Производится замер напряжения, которое должно находиться в пределе 5 В. Если показания прибора другие (меньше 5 В), то это говорит о неисправности цепи питания, либо самого блока электронного управления двигателем.

Если в ходе проверки все показания прибора были в норме, то беспокоится не о чём. В противном случае ДПДЗ нуждается в срочной замене.

Замена

Если проверка показала, что ДПДЗ неисправен, то тогда нужно производить его замену.  Для этого не нужно много инструментов, всё что потребуется – это умелые руки и крестообразная отвёртка.

Замену датчика следует производить, выключив двигатель и отсоединив минус от аккумулятора. Затем нужно отсоединить разъем датчика, на котором имеется фиксатор. После чего отвернуть два винта, которые крепят датчик к дроссельному узлу. После данной манипуляции датчик спокойно снимается с оси дроссельной заслонки.

Видео — замена датчика положения дроссельной заслонки на ВАЗ2110, 2114, 2115:

Установку нового устройства следует производить в обратном порядке. При этом нужно проследить, чтобы сама дроссельная заслонка была закрыта. Обычно когда покупается новый ДПДЗ, то в его комплектацию входит уплотнительное кольцо. Оно устанавливается между датчиком и патрубком дросселя. Не забывайте снять старое кольцо перед установкой нового датчика.

После установки на место, затянуть его крепёжными винтами пока уплотнительное кольцо полностью не сожмётся. Теперь остаётся только подсоединить разъем и зафиксировать его при помощи защелки.

После этого отсоединить клеммы аккумулятора на 5 минут. Это делается, чтобы сбросить старые параметры датчика в ЭБУ, которые в большинстве случаев сохраняются.

Регулировка

В некоторых случаях возникает необходимость регулировки датчика положения дроссельной заслонки. Данная процедура может стать альтернативой его замене. И проводить её следует при явных признаках неисправности. О них было упомянуто выше.

Видео — регулировка датчика положения дроссельной заслонки на VW Passat:

Для регулировки также понадобится мультиметр с проводами. Не стоит всё делать, что называется «на глаз», поскольку электронный блок управления будет принимать неправильные данные. Соответственно он будет неправильно дозировать топливовоздушную смесь со всеми вытекающими неприятностями.

Перед регулировкой крепёжные отверстия датчика нужно немного расширить. Это делается для того, чтобы датчик можно было поворачивать вокруг своей оси.

Важный момент: перед тем как каждый раз снимать ДПДЗ или отсоединять его разъем, необходимо выключать зажигание, а перед каждым замером – включать.

Разъем датчика можно снять, а можно оголить небольшой участок проводов разъёма, спрятанных под кожухом. Интересуют только эти два провода, обычно это синий (плюс) и чёрный (масса). Они понадобятся для измерения напряжения в процессе регулировки. Если разъем снять, тогда нужно подсоединить провода мультиметра к соответствующим контактам на датчике.

Подсоединив провода к контактам датчика (они должны быть хорошо закреплены), установить его на место. Крепёжные винты закрутить не до конца: чтобы датчик не болтался, но его можно было поворачивать. Теперь нужно аккуратно вращать датчик против или по часовой стрелке до тех пор, пока на приборе не установятся такие показания: 0,55-0,56 В. При необходимости крепёжные отверстия нужно расширить для увеличения угла поворота.

При установлении требуемого значения следует надёжно закрепить ДПДЗ. После этого выполнить контрольный замер напряжения. При необходимости заизолировать открытые ранее участки проводов.

На этом регулировка закончена. Стоит помнить, что вовремя замененная деталь позволит избежать в будущем ненужных затрат.

Прочитайте как сделать подбор свечей зажигания NGK по марке автомобиля с учетом всех нюансов.

Независимая торсионная подвеска — какие у неё плюсы и минусы.

Как ищут запчасти ( https://voditeliauto.ru/poleznaya-informaciya/online/poisk-zapchastej-po-vin-kodu-avtomobilja.html ) по VIN коду автомобиля  онлайн.

Видео — замена датчиков дроссельного узла (РХХ и ДПДЗ) на ВАЗ2110, 2114, 2115, Калине, гранте, Приоре:

Неисправность датчика положения дроссельной заслонки

Двигатель автомобиля нестабильно работает на холостом ходу, машина глохнет в неподходящее время. Одной из причин может быть неисправность датчика положения дроссельной заслонки (ДПДЗ). Это довольно распространенная поломка, но, как правило, маскируется под более серьезную проблему. Признаки, которые описаны ниже, могут натолкнуть на мысль о серьезной поломке двигателя. И не на шутку испугать. Поэтому важно исключить вышеназванную проблему, а не обращаться к мотористу.

Датчик дроссельной заслонки у отечественных авто очень легко разбирается

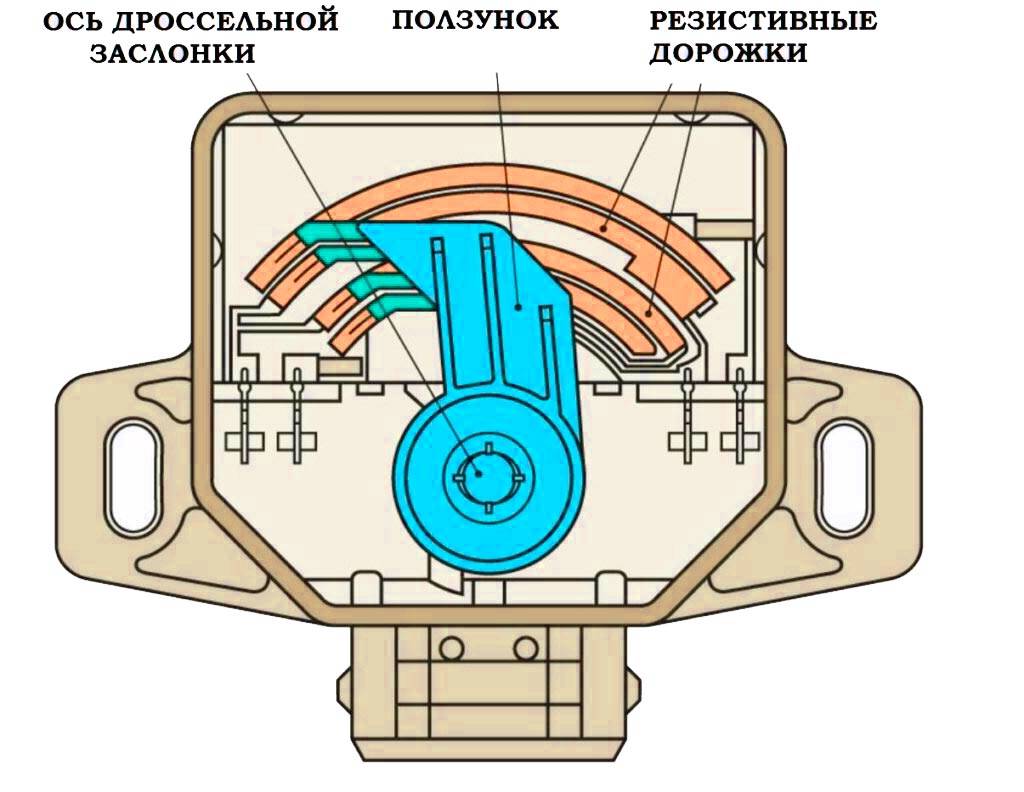

Этот датчик, по сути, является потенциометром − это важное электронное устройство, которое предназначено для определения угла поворота дроссельной заслонки. Высокоточный датчик, без которого невозможно нормальное функционирование двигателя. Его показания необходимы и от них зависит расчет топливной смеси, которая подается в цилиндры двигателя. Более доступным языком можно сказать: он является датчиком положения, и показывает: открыта заслонка или закрыта.

Кроме того, от него зависит момент зажигания и правильная работа АКПП. Именно поэтому важно следить за отсутствием дефектов этого прибора. Автомобиль всегда должен быть в исправном состоянии, только это гарантирует безопасность поездок как самого автолюбителя, так и мимо проезжающих машин и автомобилистов. Представьте, что может произойти, если неожиданно заглохнет мотор на оживленном перекрестке. Последствия могут стать серьезными.

Если говорить более доступным языком, неисправность датчика положения дроссельной заслонки выводит его из строя, и он не справляется со своими задачами, и в этом случае система «считает» данные на основании показателей, что заслонка открыта, и начинает подавать большее количество топлива. В результате двигатель «захлебывается».

Дискомфорт от вечно глохнущего мотора и работы двигателя с перебоями удовольствия не добавляет. Есть еще дополнительная проблема. Работа двигателя в «авральном» порядке может спровоцировать его быструю поломку. В этом случае придется заплатить довольно кругленькую сумму денег для устранения более серьезной поломки.

Замена датчика дроссельной заслонки на новый стоит намного меньше чем ремонт двигателя, к которому может привести такая поломка

Отрицательно сказывается на личном бюджете. В случае такой поломки происходит повышение потребления машиной топлива, и как следствие, лишние траты.

Содержание

• Место установки
• Перечень признаков неисправности
• Как проверить
• Причины поломки датчика
• Выбор качественного ДПДЗ

Место установки

Для того чтобы проверить это устройство, необходимо знать, где оно расположено. Поскольку датчик непосредственно относится к мотору, именно там он и расположен. Необходимо найти дроссельный патрубок, там ДПДЗ и закреплен и имеет соединение с осью дроссельной заслонки.

Перечень признаков неисправности

Определить проблемы датчика положения дроссельной заслонки возможно, но при этом следует рассмотреть признаки, которые явно указывают на возникновение проблемы именно этого устройства:

• Двигатель глохнет во время переключения скорости (при выключении передачи во время движения).
• Нестабильны обороты холостого хода, независимо от режима работы двигателя.
• Проблемы на холостом ходу (плавают обороты).
• Замечаются рывки при наборе скорости, даже при плавном движении.
• Заметно увеличивается расход топлива.
• Двигатель глохнет, если резко снять ногу с педали газа.
• Мощность двигателя значительно падает.

В некоторых случаях может загораться и некоторое время не тухнуть контрольная лампочка «Check Engine», об этой особенности мы немного ниже рассмотрим поподробнее. Но при любом раскладе не стоит пренебрегать всеми этими молчаливыми «звоночками». Нужно незамедлительно провести проверку.

Как проверить

У вашего автомобиля наблюдается один или несколько признаков, перечисленных выше. В этом случае необходимо проверить датчик положения дроссельной заслонки. Особых сложностей это не вызывает, но важно сделать все в определенной последовательности с применением дополнительного прибора мультиметра.

Процесс замены неисправного датчика дроссельной заслонки

Небольшое уточнение контрольная лампочка «Check Engine» является молчаливым напоминанием водителю о возникновении неисправности двигателя и необходимости в проведении профилактических работ или ремонта.

1. Прежде всего, необходимо выключить зажигание. Проверьте панель приборов, и удостоверьтесь, что лампочка «check engine» не горит.
2. Эта лампа предназначена для напоминания водителю о нарушении работы двигателя. Лампочка потухла, значит, можно открыть капот и проверить датчик положения дроссельной заслонки.
3. Для этого необходим мультиметр, с его помощью проще провести измерение.
4. Первый этап: нужно провести проверку на наличие «минуса».
5. Если не горите желанием отключать провода, необходимо каждый провод проколоть. Такие же манипуляции проводим для того, чтобы найти «массу». При этом зажигание не включается.
6. Следующий этап: проверить поступает ли питание на датчик. (Необходимо учитывать, что в зависимости от модели автомобиля, напряжение может быть различным: для одних − это 12 вольт, для других – 5 вольт).
7. Для этого необходимо включить зажигание, и как в пункте 5 проколоть по очереди каждый провод. Мультиметр должен отобразить цифру «0,7» вольт.
8. Затем вручную открыть дроссельную заслонку, напряжение должно подняться выше 4 вольт.

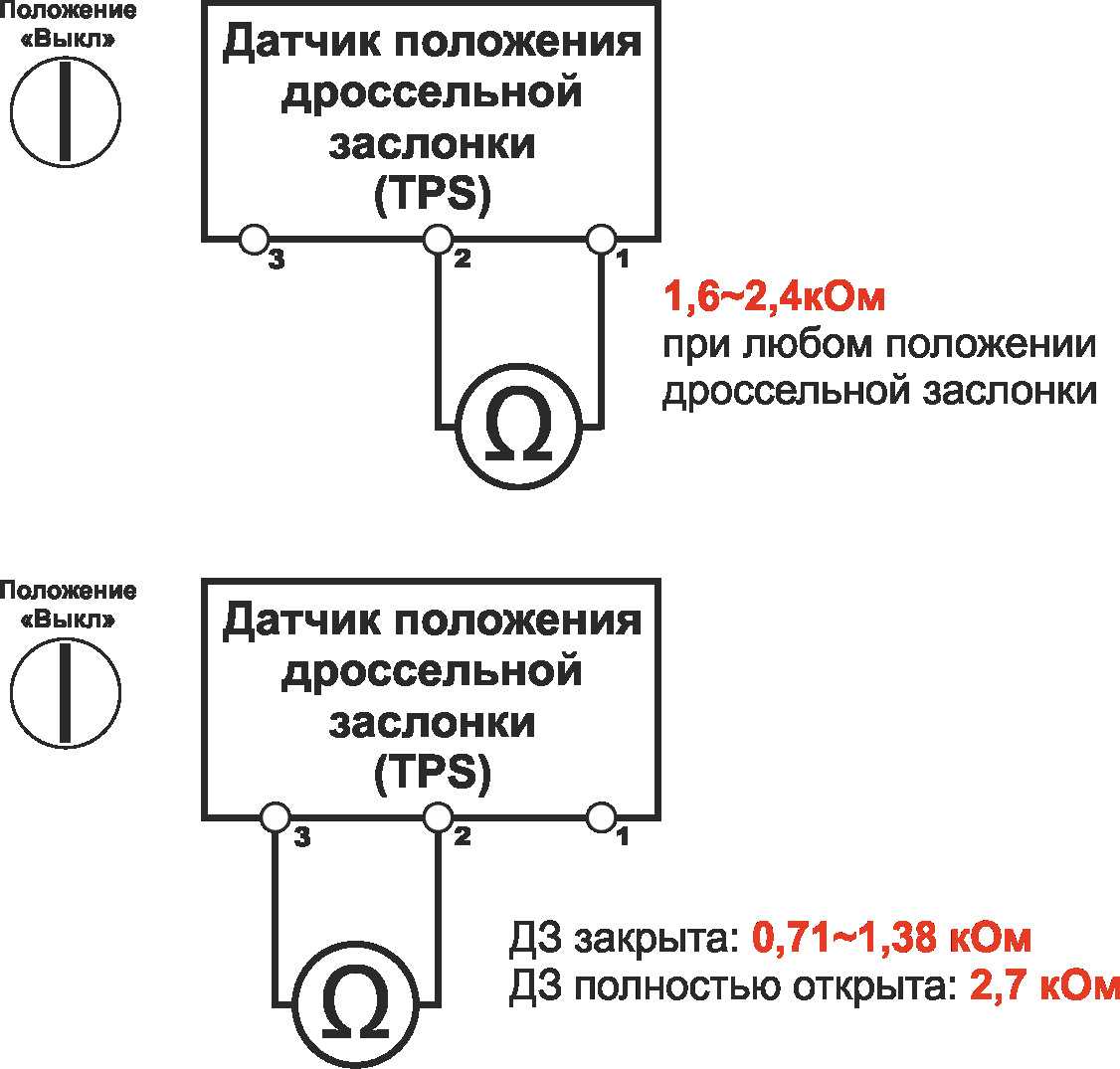

9. Зажигание выключите, один разъем отсоедините. Подключите мультиметр между одним из оставшихся и выводом ползунка.
10. Поворачивайте, не торопясь, сектор рукой, при этом необходимо следить какие показания стрелки отображаются. Если она поднимается постепенно без резких колебаний, все в порядке, иначе – явный показатель: на дорожке резистора образовались критические потертости. Именно эти показатели являются особо важными, поскольку они влияют на правильную работу блока управления ЕСМ. Это электронное устройство отвечает за подачу топлива на инжекторы. Думать, конечно же, оно не может и принимает неправильные цифры датчика, и уже от них и отталкивается.
    По сути, получается, что заслонка открыта полностью, а блок управления «видит» ее в закрытом положении.
11. Если они явно заметны, диагноз налицо: необходимо менять датчик положения дроссельной заслонки.

Но этих процедур мало, необходимо провести дополнительные проверки, чтобы исключить дальнейшие поломки. И в случае обнаружения нижеперечисленных проблем, лучше полностью ДПДЗ заменить, цена его невысокая, но при этом двигатель будет работать без сбоев:

• В каком состоянии пленочный переменный резистор. Если на дорожке датчика положения дроссельной заслонки есть потертости или обрывы, то на блок управления двигателя поступают совершенно другие данные.
• Размыкаются ли нормально контакты холостого хода.

Если вам пришлось полностью поменять датчик положения дроссельной заслонки, после установки никакая дополнительная регулировка не нужна. Этот контролер нулевой отметкой считает холостой ход (в этот момент дроссельная заслонка полностью закрыта). Поэтому обладать талантами электронщика или моториста не требуется.

Причины поломки датчика

Полностью защитить себя от поломок деталей, механизмов и датчиков автомобиля, к сожалению, невозможно. Датчик положения дроссельной заслонки может выйти из строя по ряду причин:

1. Ползунок с резистивным слоем утрачивает контакт. Причиной становится сломанный наконечник, который порождает задир на подложке, в результате ломаются и оставшиеся. При этом ДПДЗ может продолжать работать (пусть и не очень хорошо), пока не сотрется полностью резистивный слой. В результате сердечник полностью выходит из строя. Эта неисправность датчика положения не столь явная, и поэтому сложнее и дольше может маскироваться под другие неприятности. Например, могут возникнуть подозрения в плохом качестве топлива и т. п.
2. Линейное повышение напряжения выходного сигнала не обеспечивается. Это происходит в результате нарушения напыления основы (как правило, это происходит, когда он стирается до основания) в месте начала хода ползунка.

Замена датчика дроссельной заслонки на ВАЗ 2110

Следует учесть, что при этом виде поломки никакие дополнительные сигналы на приборной доске не появляются, самодиагностика автомобиля это не предусматривает. Признаком становится нестабильная работа двигателя на разных режимах.

Выбор качественного ДПДЗ

Нередко заводы-изготовители устанавливают на автомобиль недорогой пленочно-резистивный датчик положения дроссельной заслонки. Как следствие долго он работать не будет, и возникают те «симптомы», которые описаны в начале статьи.

В отличие от предыдущего варианта бесконтактный несмотря на то что более дорогой, он того стоит: работает намного дольше и надежней. Принцип работы основан на магниторезистивном эффекте.

Вот таким образом мы разобрали причины, симптомы и методы обнаружения и устранения проблем с этим датчиком. Таким образом, вам проще будет диагностировать и с меньшими финансовыми затратами самостоятельно решить эту проблему.

Неисправный датчик положения дроссельной заслонки Причины и симптомы

Получите мгновенное онлайн-предложение для вашего автомобиля!

Введите свой почтовый индекс ниже, чтобы получить БЕСПЛАТНУЮ оценку и узнать, сколько стоит ваш автомобиль.

Если у вас возникли проблемы с датчиком положения дроссельной заслонки, у вас могут возникнуть следующие вопросы

• Что такое датчик положения дроссельной заслонки?

• Каковы признаки неисправности датчика положения дроссельной заслонки?

• Дорого починить датчик положения дроссельной заслонки?

• Стоит ли ремонт?

В этой статье мы рассмотрим эти и другие вопросы.

Неисправный датчик положения дроссельной заслонки может вызвать другие проблемы с автомобилем, если его оставить без присмотра. Это верно! Если датчик неисправен, автомобиль будет сильно трястись. В конце концов, если эту проблему оставить без внимания, это создаст серьезную нагрузку на опоры вашего двигателя и трансмиссии до такой степени, что они выйдут из строя и потребуют замены.

Если вы хотите продать этот автомобиль КАК ЕСТЬ, чтобы окунуться в новую приятную поездку, загляните в CarBrain! Мы предоставим вам быстрое и честное онлайн-предложение всего за 90 секунд!

Получить предложение

Что делает датчик положения дроссельной заслонки?

Датчик положения дроссельной заслонки похож на моторную кору в человеческом мозгу, он управляет одним из наиболее важных компонентов автомобиля, который поддерживает работу вашего двигателя, как корпус дроссельной заслонки. Представьте себе небольшой модуль в машине, который считывает, насколько сильно вы нажали на педаль газа. Он собирает эту информацию и связывает ее с датчиком массового расхода воздуха и частотой вращения двигателя, чтобы убедиться, что правильное соотношение воздух/топливо поступает в ваш двигатель.

Что такое дроссельная заслонка?

Двигателю нужны две вещи, чтобы продолжать работать, это воздух и топливо. Обычно автомобиль забирает воздух через воздухозаборник и пропускает его через датчик массового расхода воздуха . Воздух будет проходить вверх по впуску и достигать дроссельной заслонки. Корпус дроссельной заслонки представляет собой круглый клапан, расположенный между воздушным фильтром и впускным коллектором . В старые времена к педали газа вашего автомобиля был прикреплен провод, и он двигался в соответствии с тем, как вы нажимали на него. В настоящее время существует электрическая система, которая намного более эффективна, чем старые, но у нее все еще могут быть проблемы.

Что происходит, когда выходит из строя датчик положения дроссельной заслонки

Когда TPS выходит из строя, дроссельная заслонка автомобиля не будет работать должным образом. Он может либо оставаться закрытым, либо не закрываться должным образом, что является серьезной проблемой. Если он остается закрытым, то ваш двигатель не будет получать воздух, и он не запустится. Когда дроссельная заслонка застревает в открытом положении, ваш автомобиль получает слишком много воздуха и вызывает высокие или колеблющиеся холостые обороты.

Какие признаки неисправности датчика положения дроссельной заслонки?

1. Проблемы с ускорением: Плохой TPS может вызвать всевозможные проблемы с питанием. Ваш двигатель может запуститься, но у него будет мало мощности, и это приведет к его отключению. С другой стороны, это также может привести к самопроизвольному ускорению вашего автомобиля, даже если вы не нажимали на газ.

2. Нестабильный холостой ход двигателя: Неисправные датчики положения могут вызывать спорадические состояния холостого хода из-за колебаний воздушного потока. Если вы видите, что ваш автомобиль пропускает зажигание, работает на холостом ходу или глохнет во время вождения, вам определенно нужно, чтобы профессионал проверил этот датчик.

3. Необычное потребление топлива: TPS работает вместе с другими датчиками, чтобы обеспечить плавность и эффективность вашей поездки. Когда эти датчики начинают выходить из строя, другие модули могут начать работать по-другому, чтобы компенсировать недостаток или избыток воздушного потока. В большинстве случаев, когда ваш датчик выйдет из строя, вы увидите, что автомобиль потребляет больше топлива, чем обычно

4. Сигнальные лампы: Лампа проверки двигателя предназначена для предупреждения о выходе из строя любого датчика. Если в вашем автомобиле загорелся индикатор проверки двигателя, важно проверить его, прежде чем проблема усугубится.

Дорого починить датчик положения дроссельной заслонки?

Датчик дроссельной заслонки — это не замена двигателя, но с ним все равно могут возникнуть проблемы. В зависимости от того, какой тип транспортного средства у вас есть, эта работа может стоить дорого. Если у вашего автомобиля дроссельная заслонка открыта в видимом и доступном месте, то работа не должна быть слишком сложной, и она может стоить вам менее 500 долларов с ремонтом деталей и работой. Теперь некоторые автомобили могут усложниться, так как дроссельная заслонка поначалу недоступна и потребует тонны разборки, такой как снятие впускного коллектора и коробки воздушного фильтра. Цена может легко удвоиться и приблизиться к 1000 долларов только за один маленький датчик.

Стоит ли ремонтировать?

Некоторые проблемы стоит исправить, а другие нет. В случае плохого TPS, если ваш автомобиль относительно новый с небольшим пробегом, у него впереди долгий путь, и, возможно, он того стоит. Теперь, если ваш автомобиль имеет существующие повреждения, большой пробег, а теперь и механические проблемы, то лучше продать его КАК ЕСТЬ, чтобы не выбрасывать свои с трудом заработанные деньги в эту денежную яму.

Продай свой автомобиль CarBrain! Мы разумный способ продать свой автомобиль. Мы купим ваш автомобиль с плохим TPS и не только. Наша преданная команда покупателей готова помочь вам. Просто отправьте свой автомобиль через нашу интерактивную ценовую систему всего за 90 секунд у вас может быть честное онлайн-предложение. Если вы согласны с нашим предложением, мы произведем оплату и эвакуируем ваш автомобиль бесплатно! Все это всего за 24-48 часов.

Узнайте, почему нас рекомендуют тысячи клиентов. Щелкните здесь, чтобы начать работу с предложением уже сегодня.

Получить предложение

8 распространенных признаков неисправности датчиков положения дроссельной заслонки и как это исправить!

В современных автомобилях датчик положения дроссельной заслонки является частью системы управления подачей топлива, учитывающей положение дроссельной заслонки.

Упомянутая информация, указывающая, насколько глубоко нажата педаль, затем передается в блок управления двигателем (ECU). В свою очередь, ЭБУ подает в двигатель топливо, соответствующее количеству всасываемого воздуха.

В старых автомобилях педаль акселератора прикреплена к дроссельному клапану в корпусе дроссельной заслонки. Нажатие на педаль приводит в действие клапан, который втягивает больше воздуха, тем самым обеспечивая большую мощность.

Датчик положения дроссельной заслонки — объяснение [Техническое объяснение]

Иногда датчик положения дроссельной заслонки в современных автомобилях может выйти из строя. Это либо приведет к дальнейшему повреждению топливной системы, остановке двигателя, неоптимальной экономии топлива и многим другим проблемам.

Как мы уже говорили, мощность двигателя регулируется за счет регулировки смеси воздуха и топлива, и без датчика положения дроссельной заслонки (TPS) двигатель не может определить правильное количество топлива или воздуха для подачи в двигатель.

Итак, как мы можем определить, что TPS вышел из строя? Ну, вот восемь возможных симптомы неисправности датчика положения дроссельной заслонки .

Один из наиболее распространенных способов узнать, что система TPS автомобиля вышла из строя, — это горящий индикатор двигателя. Обратите внимание, что многие другие проблемы могут активировать индикатор проверки двигателя, и может даже быть шанс, что вы получите ложные показания.
