Регулировка клапанов ВАЗ 2101 — пошаговая инструкция
admin ВАЗ 2101 Ответить на комментарий
От того, насколько хорошо отрегулированы клапаны, зависит в целом работа двигателя. И это не громкие слова, но реальность: запуск мотора, стабильность его работы, мощность двигателя, расход топлива — все эти факторы зависят напрямую от качества регулировки клапанов. Эту процедуру можно доверить и мастерам на СТО, но знающий человек легко научится проводить её самостоятельно. И тем самым одновременно и упростит себе жизнь, и обеспечит безопасность своим близким.
Необходимы для регулировки клапанов ВАЗ 2101 следующие инструменты:
- набор отвёрток;
- набор торцовых и рожковых ключей;
- прибор для регулировки зазора между рычагами и кулачками распределительного вала (или плоский щуп А.95111 толщиной 0,15 мм).
Стоит также иметь в запасе прокладку крышки клапанов.
Она может порваться в процессе работы, а отсутствие запасной омрачит всё удовольствие от работы.
Прежде, чем начать работу, следует проверить температуру двигателя: работы следует проводить на холодном, температурой не выше +20 градусов Цельсия.
- Достать воздушный фильтр, снять корпус воздухоочистителя. Для этого нужно снять крышку воздухоочистителя, извлечь воздушный фильтр, отвинтить гайки (понадобится ключ на 8), снять шланги. Что касается шлангов, то маленький идёт со стороны карбюратора, большой — снизу. После того, как шланги отсоединены, можно снимать корпус. Кстати, трос подсоса нужно отключить тоже (пригодятся ключ на 8 и плоская отвёртка).
- Снятие крышки клапанов. Отключаем тягу газа, снимаем шайбочку и пружинку, свинчиваем гайки, удерживающие крышку клапанов. Всего гаек 8, ключ для них — это ключ на 10. После того, как все гайки сняты, можно снять и крышку.
- Регулировка.Движок нужно провернуть, причём — до полного совпадения меток на шкиве и передней крышке двигателя, и звёздочке распредвала.
Пользуясь приведённой таблицей, проверить зазоры в кулачках 6 и 8 (от звёздочки распределительного вала). Для этого щуп устанавливается над рокером и под распределительный вал. Место установки щупа легко увидеть, если взглянуть справа.Если щуп ходит свободно, гайку на 17 у соответствующего рокера можно отпустить, а гайку на 13 придержать другой рукой, удерживая её от прокручивания. Гайка на 13 должна быть застопорена гайкой на 17 (с тугим ходом щупа). Финальная дотяжка осуществляется ключом на 17. После чего можно перейти к следующему кулачку.
Вал двигателя необходимо провернуть на 180 градусов, чтобы метка на звёздочке остановилась, если смотреть со стороны распределительного вала, на уровне примерно «девяти часов». Принципиальное совпадение не слишком важно.
Кулачки 4 и 7 также регулируются по специальной таблице.
Снова проворачиваем вал мотора на 180 градусов, метка на звёздочке внизу должна соответствовать «шести часам», а на шкиве коленвала- совпасть. Проводим регулировку 1 и 3 кулачков, согласно таблице.
Опять проворачиваем вал на 180 градусов, на «три часа» по звёздочке. Регулируем 2 и 5 кулачки.
После завершения корректировочных работ необходимо проверить все гайки на 17 — они должны быть затянуты плотно, а в зазорах должен туго входить щуп. При необходимости, корректировка проводится прямо на месте, не закрывая крышку. Тут же следует убедиться в состоянии прокладки (может быть, её стоит заменить).
Точно так же, как и при замене ГБЦ или распределительного вала, затягивать гайки крышки следует от центра к краям. Причём делать это лучше в несколько заходов, постепенно увеличивая силу затягивания.
Пользуясь приведённой таблицей, проверить зазоры в кулачках 6 и 8 (от звёздочки распределительного вала). Для этого щуп устанавливается над рокером и под распределительный вал. Место установки щупа легко увидеть, если взглянуть справа.
После того, как все работы проведены в обратном порядке, поводится тестовый запуск. При необходимости дополнительная корректировка может быть проведена тут же. Впрочем, даже большинство новичков обходятся однократной регулировкой клапанов, причём вполне успешно справляются с этой задачей, экономя собственные средства, и при этом ещё и получая удовольствие и повышая самооценку.
Проверка и регулировка зазоров клапанов на ВАЗ 2101-2107
Для выполнения работы потребуется специальный плоский щуп 0,15 мм, рожковые ключи на 13 и 17, ключ для проворачивания коленчатого вала за храповик.
Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.
На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.
Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106
1.
Проверяем и регулируем зазор у 8-го и 6-го клапанов.Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).
При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.
Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».
Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.
Проверка и регулировка клапанов ВАЗ 2101-21072. Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов.
Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.
3. Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов.
Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.
4. Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов.
Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр.
Аналогично проводим проверку и регулировку.
Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

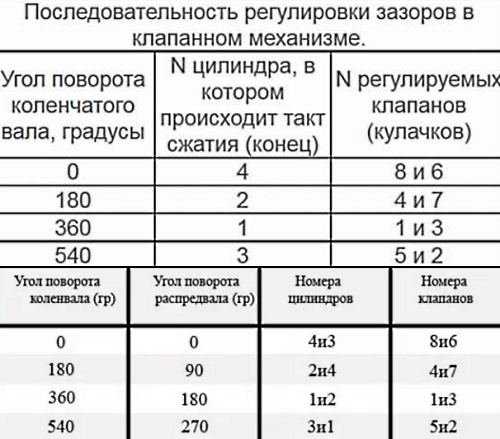

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107
Примечания и дополнения
— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается.
