Замена задних тормозных колодок на автомобиле Рено Логан

Срок службы задних тормозных колодок на автомобиле Рено Логан в пределах 100-120 тысяч км пробега.

Он может варьироваться в большую или меньшую сторону в зависимости от условий эксплуатации и манеры езды. Рекомендуемый интервал их проверки 60 тыс км пробега. Предельный износ 5 мм (толщина колодки с накладкой). Задние тормозные колодки меняются сразу на обоих колесах автомобиля.

Необходимые инструменты, приспособления и запасные части

— Головка или ключ на «30»

Для отворачивания гаек задних ступиц.

— Съемник тормозного барабана

Если его нет, можно сдернуть барабан при помощи колеса закрепленного на нем двумя болтами.

— Шлицевая отвертка

— Плоскогубцы с тонкими или изогнутыми «губками»

— Комплект тормозных колодок

— Два подшипника ступиц задних колес (могут не пригодиться, если барабаны снимутся удачно)

— Две новые гайки задних ступиц

Повторное использование старых гаек не рекомендуется

— Штангенциркуль (для проведения замеров)

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку, эстакаду или яму

— Опускаем вниз рычаг ручного тормоза

Для растормаживания задних колес. Если тормозной барабан до этого длительное время или вовсе не снимался и возможно на нем имеется выработка от трения колодок (буртик с наружной стороны), следует не только опустить рычаг «ручника», но и ослабить натяжение его тросов. В противном случае колодки будут цепляться за буртик и снять барабан не получится.

— Ослабляем затяжку гаек ступиц задних колес

Предварительно снимаем защитный колпачок поддев его шлицевой отверткой или при помощи зубила и молотка. Используем для ослабления гаек головку или специальный ключ на «30».

— Поддомкрачиваем одно из задних колес и снимаем его

— Снимаем тормозной барабан

На автомобилях Рено Логан в тормозные барабаны запрессованы подшипники ступиц задних колес. Теоретически барабаны должны сниматься вместе с подшипниками с цапфы ступицы усилием рук. Иногда, практически снять «закисший» и «прикипевший» тормозной барабан руками не получится. Подробнее: «Как снять тормозной барабан на автомобиле Рено Логан 1».

— Очищаем тормозной механизм заднего колеса от грязи

— Проверяем износ фрикционных накладок тормозных колодок и их состояние

Штангенциркулем измеряем расстояние от крайних точек накладок тормозных колодок. При этом регулятор зазоров в тормозном механизме должен быть приведен в исходное состояние. Если расстояние меньше 179, 4 мм (Рено Логан с двигателем 1,4 л) или 202,5 (Рено Логан с двигателем 1,6 л), то тормозные колодки подлежат замене.

Так же колодки необходимо заменить при замасливании накладок, их неравномерном износе, наличии на них глубоких рисок, борозд и сколов, отслоении от колодки.

Особенности замены задних тормозных колодок на автомобиле Рено Логан

На примере тормозного механизма заднего левого колеса.

1. Снимаем рычаг регулятора зазоров.

Для этого отсоединяем и снимаем пружину регулятора зазоров. При помощи плоскогубцев отсоединяем ее нижнее крепление от тормозной колодки и снимем ее верхнее крепление с рычага регулятора зазоров. Снимаем сам рычаг регулятора зазоров.

2. Снимаем нижнюю стяжную пружину тормозных колодок.

Поддеваем отверткой ее конец и выводим его из отверстия в колодке. Снимаем пружину.

3. Снимаем верхнюю стяжную пружину тормозных колодок.

Плоскогубцами или отверткой отсоединяем от задней колодки один конец пружины. Поворачиваем пружину и выводим из зацепления со второй колодкой второй конец пружины. Снимаем ее.

4. Снимаем распорную планку с регулятором зазоров.

Верхний конец передней тормозной колодки немного отводим от тормозного цилиндра. Верхний конец задней сдвигаем немного назад. Извлекаем распорную планку с регулятором, повернув ее на 90⁰.

5. Снимаем заднюю тормозную колодку.

Для этого придерживая опорную стойку колодки, поворачиваем на четверть оборота чашку ее прижимной пружины (до совпадения паза в чашке с хвостовиком стойки) и снимаем  чашку, пружину, и стойку. Снимаем заднюю тормозную колодку, при этом выводим из зацепления с разжимным рычагом, крепящимся на колодке, наконечник троса стояночного тормоза (отжав плоскогубцами его пружину).

6. Снимаем переднюю тормозную колодку.

Для ее снятия аналогичным образом отсоединяем опорную стойку.

Сразу же после того как тормозные колодки сняты, стягиваем проволокой поршни тормозного цилиндра, для предотвращения их самопроизвольного выдвижения.

Особенности установки новых тормозных колодок и сборки тормозного механизма задних колес автомобиля Рено Логан

1. Устанавливаем новые тормозные колодки в порядке обратном снятию.

2. Устанавливаем механизм автоматической регулировки зазора между колодками и барабаном в исходное состояние.

В исходном состоянии расстояние между крайними точками наружных поверхностей накладок должно составлять 202,45±0,25 мм (измеряем штангенциркулем). Если это не так, изменяем длину распорной планки. Отводим рычаг регулятора зазоров в сторону и шлицевой отверткой вращаем храповую гайку (резьба для левого колеса левая, для правого правая). Повторяем измерение. Добиваемся искомого расстояния.

3. Одеваем тормозной барабан и закрепляем его новой гайкой ступицы.

4. Устанавливаем колесо.

Проделываем процедуру замены тормозных колодок для тормозного механизма второго заднего колеса.

После окончания работ (когда автомобиль уже стоит на колесах) необходимо несколько раз нажать на педаль тормоза для регулировки положения тормозных колодок. Со стороны тормозных механизмов задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров. Следует нажимать на педаль тормоза, пока щелчки не прекратятся.

Вывешиваем задние колеса и вращаем их при опущенном ручнике. Вращение должно быть свободным. Тормозные колодки могут слегка задевать за барабан, но не мешать вращению.

Примечания и дополнения

— Тормозные колодки задних тормозных механизмов различаются на правые и левые, передние и задние, поэтому их нельзя менять местами.

— Детали механизма регулировки зазора и распорной планки для каждого тормозного механизма разные, их так же нельзя менять местами и переставлять.

— Вместе с заменой задних тормозных колодок рекомендуется заменять их опорные стойки с чашками и пружинами.

— Нельзя применять для очистки накладок тормозных колодок и тормозных барабанов бензин, солярку и другие продукты с минеральной основой. Можно применять уайт-спирит, ацетон, иные растворители, спирт.

— После снятия тормозного барабана следует оценить степень его износа. Максимально допустимый его внутренний диаметр составляет 181,25 мм (Рено Логан с двигателем 1,4 л) и 204,45 мм (Рено Логан с двигателем 1,6 л). В случае превышения максимального износа тормозные барабаны заменяем (парой).

Еще статьи по тормозной системе автомобилей Рено Логан

— Загорелась лампа-сигнализатор неисправности тормозной системы в щитке приборов автомобиля Рено Логан

— Замена передних тормозных колодок на автомобиле Рено Логан

— Механизм регулировки зазора между колодками и барабанами Рено Логан

— Быстрая проверка исправности стояночного тормоза (ручника)

Подписывайтесь на нас!

Замена тормозных колодок на Renault Logan — Рено Сандеро своими силами (фото) — Авторемонт, замена своими силами

Замена тормозных колодок Рено Логан и его собратьев по общей технологической платформе — Lada Largus и Рено Сандеро обычно проблем не вызывает. Скажем сразу, что передние колодки заменить гораздо проще, чем задние из-за особенности конструкции. Ведь спереди у Логана стоят дисковые тормоза с плавающей скобой. А сзади барабанные тормоза, при этом барабан выполнен единым целым со ступицей колеса. Но обо всем по порядку.

Меняем передние колодки на Рено Логан фото

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

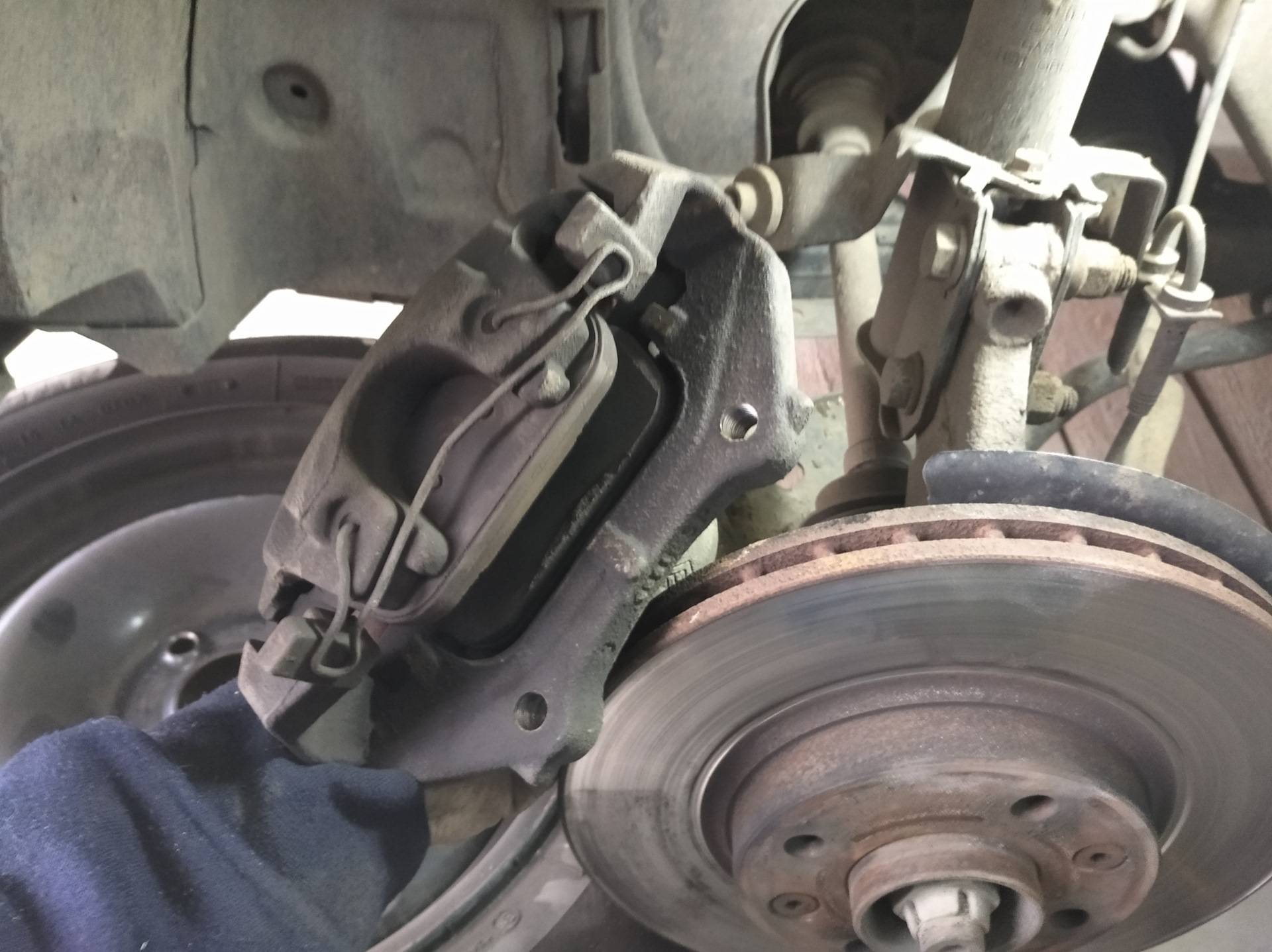

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение.

Меняем задние колодки на Рено Логан фото

Тормозной механизм заднего колеса Рено Логан с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, ведь удлинение распорной планки тормозного механизма компенсирует износ колодок.

Схема заднего тормозного механизма Рено Логан.

• 1 — задняя тормозная колодка
• 2 — чашка пружины
• 3 — рычаг привода стояночного тормоза
• 4 — распорная планка
• 5 — верхняя стяжная пружина
• 6 — колесный цилиндр
• 7 — рычаг регулятора зазора
• 8 — пружина регулятора
• 9 — передняя колодка
• 10 — щит
• 11 — трос стояночного тормоза
• 12 — нижняя стяжная пружина
• 13 — опорная стойка

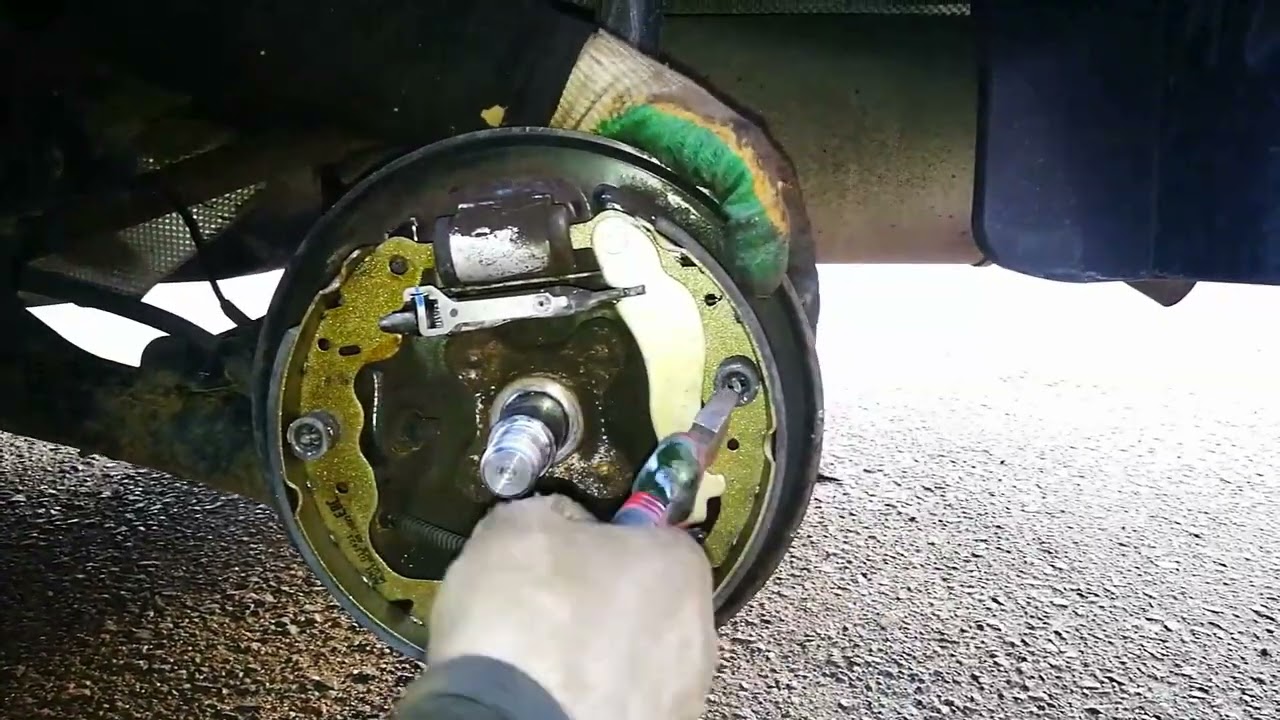

Для замены задних колодок Рено Логан вам необходимо будет вывесить заднюю часть кузова и снять колесо. Идеальный вариант использовать подъемник, но мы рассматриваем вариант замены своими силами. Как и в случае с заменой передних колодок, замену необходимо проводить в комплексе, то есть колодки и левого и правого колеса. Ведь с силу неравномерного износа при торможении возможен увод машины в сторону.
Прежде чем снимать колесо и поднимать машину на домкрате советуем ослабить гайку подшипника ступицы заднего колеса. Для этого берем головку на 30 и мощный вороток, поскольку придется приложить довольно большое усилие. После ослабления гайки ступицы можно двигаться дальше. Снимаем заднее колесо и надежно фиксируем машину на надежной опорной стойке. Перед снятием барабана тормозного механизма обязательно опускаем рычаг стояночного троса до упора. Если рычаг ручника поднят скорее всего снять барабан не получится.

На снятом барабане не стоит нажимать на педаль тормоза, это приведет к неприятным последствиям.

Теперь вам предстоит работа по разборке тормозного механизма, если вы уже выполняли подобную операцию на отечественных автомобилях, то проблем не возникнет. Последовательность действий следующая —

1. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки и снимаем пружину.
2. Снимаем рычаг регулятора зазоров.
3. Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем её, как на фото ниже.

4. Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Главное теперь не растерять все пружинки, чашечки и прочие мелкие детали. После очистки всех деталей тормозного механизма можно ставить новые колодки. Весь процесс установки должен происходить в обратном порядке. Перед установкой новых тормозных колодок очищаем резьбу наконечника распорной планки и храповой гайки, затем наносим на резьбу тонкий слой пластичной смазки.

Для этого необходимо изменить длину распорной планки вращая гайку планки. После вашей регулировки расстояние между внешними (наружными) частями колодок должно составить ровно 202,45 мм. Измерить это расстояние лучше всего точным штангенциркулем. Смотрим фото для наглядности.

Если отрегулировано верно, то надеть барабан на свое место не составит труда. После того как барабан установлен необходимо взять новую ступичную гайку и головкой на 30 затянуть моментом 175 Нм. Для точного момента затяжки заднего барабана лучше использовать динамометрический ключ. Сегодня это вовсе не дефицит.

Теперь необходимо несколько раз нажать на педаль тормоза, что бы задние колодки встали на место, а механизм автоматической регулировки зазоров между колодками сделал свое дело.
