Рессор что такое: Что такое рессора. Для чего она используется на машине

6 ноября, 2018 by admin

что это такое, устройство, достоинства и недостатки

С появлением транспорта на колесах, тут же встал вопрос о комфортной езде, поскольку даже малейшие неровности дорог превращали каждую поездку в пытку. Поэтому уже для египетских колесниц было придумано специальное устройство, которое принимало на себя все выпуклости и впадины, смягчало их негативное воздействие на транспортное средство. Это устройство – не что иное, как рессора, которая не утратила своего значения и в наше время.

Что такое рессоры, их предназначение в автомобиле

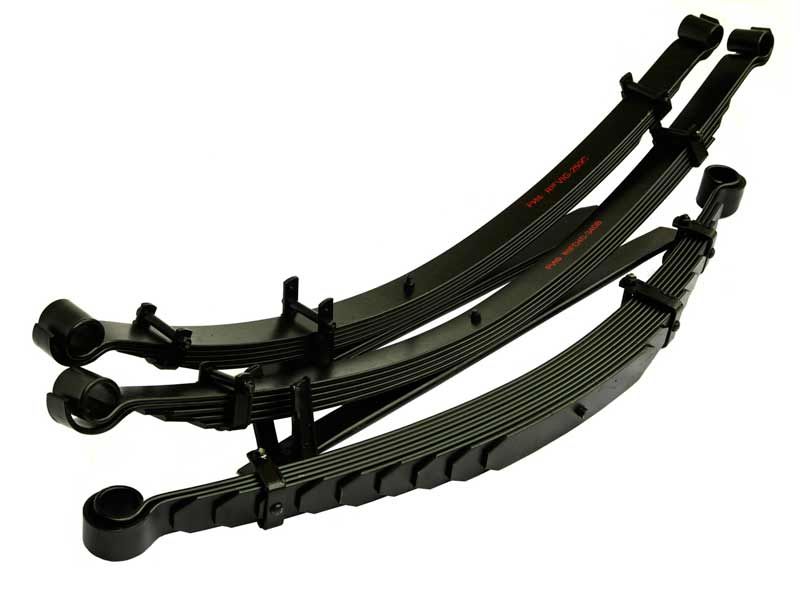

Рессора – это элемент подвески автомобиля, компенсирующий удары, толчки и колебания, возникающие из-за неровностей на дорогах. Есть несколько типов автомобильных рессор: двойные эллиптические, трехчетвертные, четвертные, поперечные, половинные, но все они служат одной цели – обеспечивают транспортному средству плавное движение, а вам – комфортную поездку.

Интересный факт! Не смогла обойтись без рессоры и обычная деревенская телега.

Устройство и принцип работы автомобильной рессоры

Подвеска в вашем авто не является принципиально сложной инженерной конструкцией. Из чего состоит рессора, знает практически каждый автолюбитель. Обычно это листы из специальной стали разной длины, которые фиксируются хомутами. В легковых автомобилях рессора чаще всего крепится под мостом, а в грузовых – над ним. Концы рессор присоединяют к кузову с помощью шарниров.

Автомобильная рессора передает нагрузку на ходовую часть от кузова или рамы. Есть также конструкции, где листовая рессора работает на изгиб, словно упругая балка. Обычно в ней используется несколько листов. Но в последнее время наметилась тенденция более частого применения монолистовых рессор. В таких конструкциях большая роль отводится амортизаторам, которые серьезно помогают гасить колебания кузова.

Важно! Импортные рессоры лучше гасят вертикальные колебания. Они предельно компактны и могут использоваться без амортизаторов.

Достоинства и недостатки рессор

Важное преимущество рессорной подвески – простота конструкции. Также она довольно недорогая и надежная. Рессоре не страшны перегрузки и плохие автомобильные дороги с ямами и выбоинами, что особенно актуально для нашей страны.

Рессора универсальна. Она гасит не только нагрузки, которые возникают во время торможения или разгона, но и те, что появляются на поворотах. В пользу рессорных подвесок говорит и тот факт, что они компактны, располагаются внизу автомобиля и потому не занимают часть погрузочной площадки багажника.

Но есть у рессоры и недостатки. Во-первых, она быстро изнашивается. Виноваты в этом и сами автолюбители, когда нагружают свои машины под завязку, от чего подвеска быстро проседает.

Сегодня рессора применяется не так часто – лишь для некоторых моделей легковых автомобилей и УАЗов. Причина, по которой ее реже стали использовать, – сильная нагрузка на листы при движении автомобиля, что приводит к ухудшению управляемости на высокой скорости.

Важно! Качественную термообработку рессорных листов, их упрочнение и горячую правку можно сделать только на авторемонтном заводе, поскольку для этого требуется специальное оборудование, которого нет на обычных СТО.

Советы по уходу за рессорами

При эксплуатации рессорных подвесок водитель, в первую очередь, должен:

• учитывать покрытие дорог, по которым он ездит;

• не перегружать автомобиль;

• резко не трогаться и не тормозить;

• своевременно менять поломанные листы на новые;

• прислушиваться и обращать внимание на скрежет рессор;

• вовремя обновлять графитную смазку и подтягивать резьбовые соединения.

Поэтому долговечность и рабочий потенциал рессор зависит не только от многих конструктивных, технологических и эксплуатационно-ремонтных задач, но также и от профессионализма механиков и водителей.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

И это все о ней… о рессоре

Рессора намного старше автомобиля. К примеру, гоголевские персонажи, обсуждавшие «доедет ли колесо…» глядели, скорее всего, на рессорную коляску. Естественно, унаследовали ее и самобеглые экипажи. В разное время ее очень широко, порою почти тотально использовали в подвесках автомобилей. И сегодня на старой технике можно встретить множество просто потрясающих конструкций. Но разбирать их здесь мы не будем, поскольку и практическая ценность этой информации небольшая, да и места для приличного обзора потребуется намного больше, чем есть во всем журнале. А потому поговорим о том, что выкристаллизовалось в процессе развития к сегодняшнему дню.

Рессорой называют пружину, представляющую собой пластину или набор пластин, работающих на изгиб. Соответственно, будучи пружиной, она обладает свойствами, присущими всем пружинам. И если на конкретной модели автомобиля рессорная подвеска жестче пружинной, это только потому, что рессору по каким-то причинам сделали более жесткой. Впрочем, есть и свои особенности. Так, если винтовая пружина практически неразрушима сжатием – витки лягут друг на друга и скорее разрушатся мосты, колеса и рама, чем сжатая пружина, то рессора будет прогибаться до полного или частичного уничтожения. Кстати, точно так же, как и растягиваемая винтовая пружина.

Жесткость рессоры зависит от множества параметров, но их все можно оценить невооруженным глазом. Так, она прямо пропорциональна ширине листа и количеству листов, обратно пропорциональна длине и пропорциональна кубу толщины листа. Это правило, может быть выглядящее очень наукообразным, бывает полезно. К примеру, если приходится подыскивать замену перебитой рессоре для уникальной в ваших местах иномарки. К слову, в российской глубинке автору попадались экземпляры весьма редких европейских грузовиков.

Рессоры бывают много-, мало- и однолистовыми. До недавнего времени во всем мире были, а в нашей стране еще и сегодня наиболее распространены многолистовые рессоры. Поскольку график изменения изгибающего рессору момента имеет форму треугольника с вершиной в точке нагружения (мост), то этот треугольник и «заполняют листами», чтобы получить более равномерные напряжения в каждом из них. В результате удается убить не одного, не двух, а целое стадо зайцев.

Во-первых, получается весьма жесткая в продольном направлении конструкция, которая позволяет прекрасно обходиться без реактивных штанг или других удерживающих мост устройств. Во-вторых, все листы находятся в примерно равных условиях, что особенно важно для постоянно «играющей» на неровностях конструкции, а значит, и служат они примерно одинаковое время. В-третьих, стянутые стремянками листы в процессе прогиба трутся между собой, гася раскачку автомобиля. Во многих случаях это позволяет прекрасно обходиться безо всяких амортизаторов. Наконец, само обилие листов открывает простор для конструкторской фантазии, например для получения нелинейной характеристики, приближенной к идеальной. Правда, попутно страдает надежность, и солидные автостроители подобными вещами не грешат, предпочитая использовать дополнительные рессоры («подрессорники») и хитрые опоры.

Для изготовления листов обычно используют горячекатаную полосу из углеродистой пружинной стали. Нужный выгиб придается рихтовкой, а в заводских условиях – в штампах. После этого делается термообработка. Нередко поверхность упрочняется дробеструйной обработкой.

Сечение листа до некоторого времени было прямоугольным со скругленными кромками. Но поскольку усталостное разрушение листов почти всегда начинается сверху, нижнюю поверхность сократили скосами или выемками. В результате в сечении листы большинства современных рессор имеют или трапецию, или своеобразное «Т» с очень толстой ножкой. Как водится, у такого решения имеется и «обратная сторона»: образовавшиеся после сборки многолистовой рессоры щели служат прекрасными грязесборниками и накопителями влаги. На все это можно бы наплевать и забыть, не будь грязь и ржавчина превосходными абразивами, перетирающими листы. Отсюда еще одна практическая рекомендация: не забывайте поглядывать в те места, где заканчиваются нижние листы – там верхний лист истирается сильнее.

В подробной технической характеристике отечественные заводы традиционно сообщают, что «подвеска на продольных четверть эллиптических рессорах».

При переборке рессоры следует иметь в виду, что кривизна всех листов должна быть одинаковой и прилегать друг к другу они должны по всей поверхности. В противном случае возникает преднапряжение некоторых листов, что резко сократит их срок службы, да тому, что машина через некоторое время «присядет» на одно колесо, удивляться не стоит.

К мосту рессора практически всегда крепится стремянками – или сверху, или снизу (про балансирную подвеску речи нет). А вот конструкции креплений рессоры к раме могут быть трех типов. Назовем их «легкий», «средний» и «тяжелый».

В первом случае оба конца коренного листа рессоры загибаются в кольца под цилиндрические сайлент-блоки, через которые и крепятся с одной стороны к кронштейну на раме, а с другой к серьге. Сегодня считается, что рессора должна крепиться к раме передним концом. Именно так их и устанавливают почти все автостроители. Тем не менее, порой попадаются машины (как ни странно, довольно свежие по возрасту), у которых рессоры стоят «задом наперед». Сайлент-блоки, как правило, представляют собой резиновые втулки. Конструкция хороша тем, что хорошо гасит вибрации и не требует обслуживания, но ее регулярная ревизия просто необходима. Нагрузочные способности такого крепления рессор не велики, правда, встречаются довольно тяжелые машины, подвеска которых сделана именно так. Примером может служить Renault Mascott с полной массой семь тонн. В основном же легкий тип используется на немногих легковушках, сохранивших до наших дней рессорную подвеску, а также на грузовиках с «легковой» полной массой.

Второй вариант – заделка переднего конца рессоры в три подушки (верхнюю, нижнюю и переднюю – чтобы ограничить продольное перемещение), а заднего только в две (верхнюю и нижнюю). Эта конструкция хорошо известна по ульяновским «буханкам» и нижегородским среднетоннажникам от ГАЗ-53 и более поздним. Обслуживания не требует. Очень надежна, но вибрации гасит несколько хуже, чем «легкая». Сборка крепления сопряжена с определенными неудобствами, впрочем, не большими. Несмотря на очевидные достоинства, у западных автостроителей особой популярностью не пользуется.

Наконец, тяжелая серия. В ней нет никаких резиновых втулок или подушек. К переднему концу коренного листа крепится корпус подшипника скольжения, в отверстие которого вставлен довольно массивный стальной палец, закрепленный в кронштейне на раме. Рабочая поверхность пальца чаще всего цилиндрическая, однако попадаются модели, у которых резьбовая поверхность трения. Прелесть такой конструкции заключается в том, что она ограничивает осевое перемещение рессоры, а кроме того, в ней зона трения хорошо защищена от воды и грязи (разумеется, при наличии смазки). Наибольшим ее недостатком является сложность ремонта, а кроме того, в запущенном состоянии резьбовая пара, трущаяся «сталь по стали», становится неразборной. Правда, для получения такого результата нужно здорово постараться.

Задний конец коренного листа обычно опирается на цилиндрическую опору. Когда рессора прогибается, лист перекатывается по опоре, рабочая длина рессоры уменьшается, а ее жесткость увеличивается. Такая конструкция прекрасно передает на раму все вибрации, зато способна выдерживать огромные нагрузки. Она очень долговечна, но требует своевременной смазки. Примечательно, что это решение встречается и на сравнительно легких грузовиках, но у них задний конец может крепиться и серьгой.

Как известно, самые большие недостатки – продолжения достоинств. И если межлистовое трение гасит раскачку, то лишь после того, как начнется перемещение. А если учесть, что трение покоя больше, чем трение скольжения, то получится занятная ситуация: на гладкой дороге усилия на рессоре недостаточны для того, чтобы сдвинуть листы относительно друг друга, и рессора не прогибается вовсе. Потому-то многолистовую рессору и называют «подвеской для плохих дорог».

С этим явлением пытались бороться. Например, московские таксисты и водители «персоналок» снимали задние рессоры с ГАЗ-24, смазывали их графитной смазкой, упаковывали в чехол, после чего ставили на место. Понятно, на грузовиках никто подобным не занимался. Впрочем, если уж приходится перебирать подвеску и рессоры, то между листами можно проложить присыпанную графитом (но не смазкой!) трансформаторную бумагу. Кое-кто засовывает туда тефлоновую или полиэтиленовую пленку, однако эти материалы под нагрузкой текут. Кроме того, после уменьшения межлистового трения энергоемкость штатных амортизаторов в некоторых случаях может оказаться недостаточной. Разумеется, там, где амортизаторы не предусмотрены изготовителем, с межлистовым трением бороться не следует.

Именно межлистовое трение стало причиной того, что многолистовые рессоры начали вытесняться мало- и даже однолистовыми. В большей степени это происходит в легких классах грузовиков и на пассажирских транспортных средствах. Принципиальное отличие таких рессор только одно: в них лист вовсе необязательно сделан из полосы с постоянными толщиной и формой сечения. Если листов больше одного, то они уже не обязательно плотно прилегают друг к другу, чаще можно наблюдать обратное.

Теоретически (да и практически) лопнувший лист, пусть даже коренной, в многолистовой рессоре чаще всего не приводит к серьезным последствиям. А вот в мало-, а уж тем более в однолистовой рессоре то же событие оборачивается отказом автомобиля. Тем не менее, качественно изготовленные рессоры всех типов примерно равно надежны. А поскольку разрушение чаще всего носит усталостный характер и начинается с трещины, своевременное проведение технических ревизий гарантирует от неприятностей на дороге.

Сегодня рессоры все больше вытесняются пневматическими подвесками. Их главное достоинство – возможность по мере надобности изменять дорожный просвет и жесткость, да и с электронным управлением они дружат. Одновременно рессоры постепенно сдают позиции. Может показаться, что дни рессоры сочтены.

Действительно, с точки зрения конструктора рессора – объект неудобный. Напряжения в ее материале зависят от деформации, а с нею не все просто. Кроме того, рессора прогибается под нагрузкой, при перекосе мостов она скручивается, разгон и торможение ее также скручивают, но уже в другой плоскости, а кроме того, она служит еще и реактивной тягой, воспринимает поперечные нагрузки, и все это при наличии дорожных неровностей! Все это предопределяет невозможность простого и точного проектировочного расчета, да и моделирование затрудняет очень сильно. Все же, производители, опираясь на опыт, насчитывающий не одну сотню лет, делают рессоры и ставят их на грузовики, ибо во многих случаях они остаются наилучшим решением.

Чем отличаются рессоры и какие рессоры лучше установить

Выбирая рессоры для модернизации или ремонта автотранспорта, автовладельцы задумываются об их характеристиках и отличиях. В продаже они представлены множеством моделей, что несколько затрудняет выбор. Попробуем разобраться, чем же они отличаются друг от друга.

Характеристики рессор

Для начала рассмотрим основные технические характеристики рессор:

• Жёсткость – исчисляется в кг/см². Чем жёстче рессоры, тем на больший перемещаемый вес рассчитан автомобиль и тем больше его масса. Установка более жёстких рессор может привести к ухудшению управляемости транспортного средства на высоких скоростях;
• Контрольная нагрузка – измеряется в килограммах, позволяет уточнить предельную весовую нагрузку на рессоры;
• Толщина пакета – зависит от количества стальных листов в конструкции рессор, измеряется в мм;
• Размеры – здесь подразумевается база рессор, выраженная в мм. Длина варьируется от 780 до 1900 мм, в зависимости от модели.

Самый простой способ подобрать правильные рессоры для своего автомобиля – заглянуть в его документацию. Специалисты советуют использовать только те детали и узлы, что предусмотрены производителем. Но в процессе модернизации транспортных средств автомобилисты устанавливают на них усиленные рессоры, отличающиеся размерами, толщиной и контрольной нагрузкой. Например, для повышения грузоподъёмности применяются более мощные рессорные листы – достаточно выбрать более толстый коренной лист. Обратите внимание, что замене подвергаются рессоры сразу с двух сторон, а не с одной.

Какие рессоры лучше

Замена рессор увеличивает грузоподъёмность автомобиля и позволяет ему преодолевать более серьёзные препятствия. Перед проведением модернизации, автомобилисты задумываются, какие рессоры лучше всего установить на транспортное средство. Специалисты советуют устанавливать на отечественные автомобили рессоры от российских производителей. Они изначально рассчитаны на серьёзные нагрузки и качество отечественных автодорог. Применение импортных рессор в российских условиях не оправдывается – качество дорог за рубежом совсем другое, поэтому серьёзных нагрузок они не выдерживают.

При выборе рессор обратите внимание на размеры листов. В противном случае они могут не встать на штатное место. Также следует обратить внимание на контрольную нагрузку – чем выше этот параметр, тем больший вес сможет перевезти автомобиль. Если модернизируется внедорожное транспортное средство, установка усиленных рессор повышенной жёсткости позволит взять с собой больше оборудования, необходимого для экспедиции. Одновременно с этим улучшится проходимость внедорожника.

При выборе оригинальных и неоригинальных рессор отдайте предпочтение первым – они более надёжны и характеризуются продолжительным сроком службы. Что касается аналогов, то они часто выходят из строя и не могут переносить повышенные нагрузки. Купить рессоры для любых моделей автомобилей вы сможете в ИНТЕРНЕТ-МАГАЗИНЕ Trade-House.

Вопрос о размере сайлентблоков на Л200

Автомобильная подвеска в значительной степени влияет на управляемость, устойчивость и грузоподъемность автомобиля. Высокое качество подвески — это неотъемлемая составляющая безопасной и комфортной езды, поэтому проблема выбора типа рессоры весьма актуальна для каждого водителя.

Типы рессор

Рессорная подвеска — это один из видов зависимой механической подвески, в которой в качестве упругих элементов чаще всего выступают листовые рессоры — стальные листы повышенной упругости, грамотно сложенные в несколько рядов.

Помимо листовых, существуют также торсионные и пружинные рессоры. В торсионной рессоре функцию основного рабочего элемента выполняет торсион — пружина в виде вала, работающая на вращательном действии силы. В пружинных рессорах, как следует из названия, используются параболоидные, цилиндрические, тарельчатые или конические пружины.

Назначение рессоры

Подвеска автомобиля состоит из трех основных узлов — упругих элементов, амортизаторов и направляющих элементов.

Упругие элементы обеспечивают усиление перемещения колес и сохраняют исправность подвески благодаря поглощению энергии реакции дороги на перемещение автомобиля.

Направляющие элементы обеспечивают заданную траекторию перемещения колес относительно кузова, а амортизаторы гасят колебания, возникающие из-за неровностей дорожного покрытия.

Рессорная подвеска уникальна — она имеет конструкцию, в которой каждый элемент выполняет одновременно несколько функций.

Как работает рессора?

Устройство рессоры практически не изменилось за последние десятилетия. Листовая рессора служила элементом подвески еще на первых автомобилях и до сих пор не потерла свою актуальность, особенно для грузовых моделей.

Листовая рессора состоит из набора скрепленных между собой листов, чаще всего в форме полуэллипса. Листы из пружинистой стали имеют различную длину, но одинаковую кривизну, чтобы в случае нагрузки могли прилегать друг к другу по всей поверхности.

Листовая рессора — это вид пружины, работающей на изгиб. Как и любая пружина, она может иметь различную жесткость, которая легко регулируется шириной, длиной, толщиной листов и их количеством.

Конструкция рессоры

Исходя из конструктивных особенностей, можно предложить следующую классификацию рессор:

• однолистовая рессора (параболическая) — чаще всего применяется для передней подвески. Имеет высокую гибкость и снижает степень воздействия неровностей полотна дороги на комфорт водителя;
• многолистовая рессора (трапециевидная) — чаще всего используется для задней подвески. Напрямую влияет на грузоподъемность и ходовые качества автомобиля.

При этом важно отметить, что для грузовых автомобилей многолистовые схемы могут применяться как для заднего, так для переднего мостика.

Известные производители рессор: Schomaecker, Weweler, Mercedes-Benz, TES Group S.A, MAN, Renault, Schmitz, ROR, Trailor, SAF, Scania, DAF, Fruehauf, Iveco, BPW, Volvo, Kassbohrer, Gigant.

Преимущества рессорной подвески

Несмотря на большое количество разнообразных подвесок, рессоры остаются наилучшим решением, когда разговор заходит о грузовиках.

Преимущества рессорной подвески:

• устойчивость к перегрузкам;
• стойкость и эффективность на плохих дорогах;
• надежность конструкции;
• невысокая стоимость.

Постепенно рессоры вытесняются пневматическими подвесками. Однако благодаря композиционным материалам отдаленное будущее открывает перед ними новые горизонты. Новые материалы изменят их вес и характеристики, позволят заложить внутреннее демпфирование и забыть об амортизаторах.

Однако сегодня в рессорном царстве все еще царит железо, надежность и отказоустойчивость. Если ваш грузовой автомобиль нуждается в новой подвеске, милости просим в компанию «Гефест»!

Оказанные услуги

Рассказать друзьям:

Подвески грузовиков с металлическим упругим элементом – Основные средства

Простейшая рессорная подвеска
переднего моста грузового автомобиля ►

В. Мамедов

При создании грузового автомобиля подвеске уделяется все большее внимание. Ведь от ее совершенства зависят не только плавность хода, но и проходимость машины, безопасность движения, устойчивость, надежность, долговечность грузовика и даже расход топлива.

Как известно, грузовые автомобили работают на дорогах разных категорий: от магистральных автострад до грунтовых дорог в строительных карьерах, не говоря уже о бездорожье. В зависимости от конкретных условий конструктор выбирает величину дорожного просвета машины между поверхностью дороги и нижними точками ходовой части и ее органов. Чем хуже условия, в которых предстоит работать машине, тем просвет должен быть больше, несмотря на некоторые негативные последствия, а именно: повышение центра тяжести, снижение устойчивости и т.д.

На современных грузовых автомобилях можно встретить как зависимые, так и независимые подвески колес. При этом в силу экономической целесообразности наибольшее распространение получили рессорные подвески жестких балок мостов и только на магистральных тягачах в качестве упругих элементов прижились пневмобаллоны. Большее разнообразие конструктивных схем наблюдается на специальных военных машинах, к стоимости которых не предъявляются столь жесткие требования, как у обычных коммерческих грузовиков. На военных машинах можно встретить пружины и торсионы, гидропневматические элементы и стеклопластиковые рессоры, однако не эти транспортные средства будут объектом нашего внимания. Для нас наибольший интерес представляют действительно массовые конструкции. Начнем знакомство с самых характерных из применяемых рессорных подвесок. Оценим их «плюсы» и «минусы».

Чем хороша рессора? Тем, что это уникальное устройство (оно, между прочим, в несколько раз старше самого автомобиля. – Ред.) в подвеске играет сразу едва ли не все роли. Она и упругий элемент, и направляющий аппарат. Ее использование облегчает сборку и ремонт машины. Рессора проста по конструкции и в ремонте, но не лишена и целого ряда серьезных недостатков. К главным из них относятся: высокое межлистовое трение, способное сильно ухудшить плавность хода на хорошей дороге, а также большая материалоемкость в сочетании с технологической сложностью при производстве листов.

Листы для рессор изготавливают из дорогой, высокопрочной стали, содержащей кремний и марганец (55ГС, 55С2, 60С2), а также хром и никель (50ХГ). Чтобы рессоры могли выдерживать высокие, многократно повторяющиеся напряжения, возникающие во время прогиба, на поверхности листов после термообработки не должно быть обезуглероженных участков, трещин и других дефектов, а этого можно добиться только при довольно дорогом технологическом процессе. Предел текучести стали, идущей для изготовления листов рессоры, должен быть не менее 1 150 Н/см². Отсюда и высокая стоимость рессоры.

Рессоры стремятся делать возможно более длинными, поскольку возникающие в них напряжения обратно пропорциональны квадрату длины. При недостаточной длине в коренном листе могут возникнуть большие напряжения, для уменьшения которых кривизну остальных листов делают такой, чтобы они воспринимали часть нагрузки коренного и нескольких следующих за ним листов, разгружая их.

Несмотря на то, что рессоры известны уже несколько столетий, их долговечность, обусловленная начальными напряжениями, сложным напряженным состоянием, динамическим и повторяющимся воздействием разнообразных сил, остается невысокой. По сравнению с торсионами и пружинами рессора работает в менее благоприятных условиях; ее усталостная прочность в 4 раза меньше, чем у торсиона. В настоящее время при эксплуатации в хороших дорожных условиях (асфальтовое покрытие) долговечность рессор магистральных грузовиков составляет 100 – 150 тыс. км пробега, но в плохих условиях (грунтовые дороги, работа на стройках) она падает вдвое и доходит до 10 – 15 тыс. км в случае применения рессор, изготовленных ремонтными предприятиями.

Листы рессоры имеют в свободном состоянии разную кривизну, поэтому уже при сборке в них появляются начальные напряжения (наибольшие в коротких листах). Рессора, являющаяся упругим и направляющим элементом подвески, испытывает изгиб в вертикальной плоскости, прогиб от вертикальных сил, воспринимает продольные силы и их моменты, а также осевое сжатие от продольных сил, изгиб в горизонтальной плоскости от боковых сил и кручение от их моментов. Самым напряженным является коренной лист, поэтому его делают или толще остальных, или для усиления ставят два-три коренных листа.

Для увеличения долговечности рессор применяют некоторые приемы, к которым относятся:

а) разгрузка рессоры от некоторых действующих сил. Для уменьшения скручивания рессоры концы ее заделывают в резиновые опорные подушки, а введением дополнительного упора ограничивают изгибающий момент, действующий на рессору при торможении. Дополнительные тяги (соединяющие мост и раму) в настоящее время устанавливаются на большинстве рессорных передних подвесок, концы рессор при этом крепят к кузову двумя стремянками;

б) уменьшение напряжений в рессоре. Это достигается ограничением средних амплитуд колебаний колеса относительно кузова введением дополнительно упругих элементов (например, резиновых, работающих на старте) и достаточного увеличения сопротивления амортизаторов. Напряжения могут быть уменьшены изменением формы поперечного сечения листов, что вызывает перераспределение нормальных напряжений. Последнее требует пояснения.

В напряженной рессоре верхняя часть сечения работает на растяжение, нижняя – на сжатие. При прямоугольном сечении рессоры расстояние от нейтральной линии до наиболее удаленных точек (верхних и нижних) одинаково, поэтому одинаковы и наибольшие рабочие напряжения – растягивающие и сжимающие. Поломки рессор чаще всего бывают усталостного происхождения. При переменных напряжениях пределы выносливости стали становятся разными: меньшими при растяжении и большими при сжатии. В связи с этим были предложены сечения листов, при которых наибольшие напряжения растяжения меньше, чем наибольшие напряжения сжатия. Если сечение имеет кромки или одну канавку, то нейтральная линия смещается вверх, расстояние до наиболее удаленных точек сечения уменьшается, соответственно падают напряжения расстояния;

в) упрочнение рессоры. Усталостные разрушения рессорного листа начинаются с очагов, возникающих на поверхности, испытывающей растягивающие напряжения, или в углах сечения. В связи с этим широкое применение получило поверхностное упрочнение дробеструйной обработкой часто одного коренного листа со стороны, испытывающей растяжение. Эффект от обдувки значительно повышается при использовании межлистовых прокладок. Межлистовое трение приводит к появлению зон с высокими контактными напряжениями, что в условиях колебаний вызывает задиры на поверхности листов и в конечном счете появление очагов общего разрушения. Это явление ослабляется при введении межлистовых прокладок.

Коррозия в процессе эксплуатации автомобиля значительно ослабляет эффект поверхностного упрочнения. Именно это объясняет то, что некоторые владельцы «Волг» рессоры задней подвески заключают в чехлы. Срок службы рессорной подвески ограничивается в большой степени износом шарниров. Применение резиновых и пластмассовых втулок, устанавливаемых в шарнирах, способно эту проблему снять, но только для не тяжелой техники (обычно до 6 т полной массы).

Недостатком рессор является их линейная характеристика жесткости (т.е. прогиб пропорционален прикладываемому усилию), в то время как желательно иметь прогрессивное увеличение жесткости по мере прогиба. Некоторого изменения жесткости рессоры можно достичь установкой серьги с наклоном (на легких и средних грузовиках) или за счет цилиндрической задней опоры (на тяжелых грузовиках). Но оба способа позволяют реализовать нелинейность лишь в очень малых пределах.

Изменение жесткости рессорной подвески чаще всего достигают введением подрессорника или нижней дополнительной (иногда однолистовой) рессоры, делающей характеристику подвески прогрессивной (жесткость ступенчато увеличивается при ходе колеса вверх).

Трение в рессоре в прошлом позволяло обходиться без специальных амортизаторов в подвеске грузовых автомобилей, что удешевляло машину и упрощало уход за ней. В настоящее время скорости движения грузовиков выросли настолько, что для обеспечения безопасности движения и плавности хода установка амортизаторов стала необходима, так же, как и борьба с трением в листах рессор. Причин две: из-за неблагоприятного закона изменения трения и нестабильности его величины при эксплуатации. При малых толчках, когда сила, передающаяся через рессору, меньше силы трения между листами, рессора «блокируется», неровности компенсируются только шинами, и плавность хода значительно ухудшается. Те же силы трения при колебаниях большой амплитуды не способствуют достаточному их затуханию. У рессор, работающих без смазки, сила трения может достигать 25% от упругой силы рессоры. Для обеспечения хорошей плавности хода автомобиля сила трения не должна превышать 5 – 8%. Замечено, что в грузовых автомобилях с высокой посадкой водителя силы межлистового трения вызывают крайне неприятные колебания головы водителя вдоль продольной оси машины.

Для уменьшения межлистового трения изготовители применяют малолистовые рессоры (в том числе однолистовые переменной толщины и ширины), листы специальной формы, вводят смазку и вставки между листами.

Когда нужно менять рессоры?

На данный вопрос, есть очень простой ответ: рессоры подлежат замене, при осадке и когда в них появляются трещины или они лопаются. Причина, по которой появляются данные неисправности, одна – частый перегруз автомобиля. Ещё к этому, можно прибавить далёкое не идеальное дорожное полотно, и жестокость окружающей среды. Опять же, когда Вы заметите, что рессоры просели, на них ещё можно будет поездить, но при обнаружении разрыва листа рессоры, её нужно будет, срочно заменить. Перед заменой, Вам для начала, потребуется узнать, какие по жёсткости рессоры у Вас стояли, и какое количество листов имели. Это необходимо для того, что бы при установке новых рессор, у Вас не возникло проблем с монтажом и дальнейшей эксплуатацией автомобиля. Так как рессоры, по своему классу жёсткости, разделяются на передние и задние. Передние, по своей натуре, являются более мягкими, относительно задних рессор. Потому что они, предназначены для повышения комфорта водителя, во время движения машины. А задние рессоры, устанавливаются с более жёсткими характеристиками, так как на них, в основном, ложится вся тяжесть груза, находящегося в кузове грузовика. И по этой причине, они не могут предоставить, должной мягкости и комфорта для водителя.

Теперь давайте рассмотрим, как на большинстве машин, производится замена листов рессор.

Имея идентичное строение рессорной подвески, на большинстве грузовых автомобилей, процесс замены рессор, протекает практически одинаково. Рассмотрим данное действие, на примере задней подвески, автомобилей ГАЗ. Для начала, устанавливаем под переднее колесо противооткатные упоры, дабы исключить, движение автомобиля, в процессе проведения работ. При помощи домкрата, поднимаем одну из сторон автомобиля, подставляем опоры и убираем из-под машины домкрат. Он нам ещё пригодится. Далее, снимаем колёса и откручиваем амортизатор. Для продолжения процесса, нужно разгрузить рессору, для этого, подставляем под задний мост домкрат и приподнимаем с его помощью, заднюю ось автомобиля. Нам это было необходимо, что бы открутить рессору, от кузова машины. Далее, откручиваем гайку переднего крепления рессоры к раме автомобиля и выбиваем ось. Так же, откручиваем гайку серьги, удерживающую, заднюю часть рессоры. Потом остаётся приспустить задний мост, что бы рессора вышла из своих креплений. После этого, переходим к откручиванию листов рессоры от задней балки машины. Для этого, требуется открутить только четыре гайки стремянок, которые удерживают рессору на месте. Всё, демонтаж на этом завершён. При необходимости, поменяйте все износившиеся узлы рессоры и произведите сборку в обратной последовательности. А что бы купить, все требуемые запчасти, по очень низким ценам, Вам следует оформить заказ на сайте сети магазинов автозапчастей «Навигатор» или позвонить по бесплатному телефону горячей линии 8 800 234-96-34 и проконсультироваться с экспертами.

ru.stellox > Лист рессоры

Подвеска, как один из самых важных элементов конструкции современных автомобилей, предназначена для того, чтобы сделать ход автомобиля более плавным, а поездку в любых дорожных условиях – максимально комфортной. С точки зрения особенностей конструкции различают зависимые и независимые подвески. Рессора – одна из составляющих задней зависимой подвески. Она может быть предусмотрена в конструкции подвески как легковых, так и грузовых автомобилей.

Конструкция рессоры

Что же представляет собой рессора? Это несколько металлических (стальных) листов с одинаковой толщиной и шириной, но разной длиной. Они соединяются при помощи хомутов. Коренной лист рессоры (его толщина превышает толщину других листов) закрепляется с помощью ушек крепления рессоры. С точки зрения конструкции рессоры могут быть многолистовыми и однолистовыми.

1. Многолистовая рессора

Число листов в рессорах такого типа может варьироваться от шести до четырнадцати. В качестве крепления рессор в легковых автомобилях используются шарниры с резиновыми втулками. Многолистовая конструкция рессоры имеет свои преимущества, среди которых:

• обеспечение более плавного хода автомобиля;
• прогрессивные характеристики подвески. В подвесках, где в качестве упругого элемента используются именно многолистовые рессоры, с возрастанием нагрузки увеличивается жесткость самой подвески.

Тем не менее, многолистовые рессоры обладают и своими недостатками. Основной недостаток – это высокая степень трения, возникающая между листами рессоры. Это не может не повлиять на срок службы листа рессоры, постепенно снижая его. При этом наибольшим нагрузкам подвергается именно коренной лист рессоры. Для того, чтобы предотвратить поломки и повреждения листа рессоры, используются пластмассовые прокладки, снижающие степень трения между листами.

2. Однолистовая рессора

На большинстве современных автомобилей могут устанавливаться однолистовые рессоры как альтернатива многолистовым.

Ресурс службы однолистовой рессоры выше, чем многолистовой. Лист рессоры в этом случае может быть изготовлен из неметаллических материалов, например, углепластика. При этом возможна  установка дополнительных листов рессоры,  позволяющая усилить заднюю подвеску и улучшить ее работу. Установку дополнительного листа рессоры можно выполнить самостоятельно, при этом полностью снимать все листы рессоры не требуется.

Тем не менее, как и многолистовые рессоры, однолистовые рессоры имеют свои недостатки. Они хуже воспринимают моменты трогания автомобиля и торможения, когда нагрузка на подвеску возрастает.

Повреждения рессоры

Рессора выступает в качестве упругого элемента подвески, распределяя нагрузку на кузов и раму автомобиля. Именно поэтому бесперебойная работа рессоры, целостность каждого листа рессоры – залог комфортного и безопасного передвижения в любых дорожных условиях. Во многих моделях автомобилей рессора служит и в качестве упругого, и в качестве направляющего элемента подвески.

В ходе эксплуатации автомобиля могут возникнуть следующие повреждения рессор, требующие немедленного профессионального ремонта:

• снижение упругости рессоры;
• срезание центрового болта крепления;
• износ кронштейнов;
• поломка одного листа рессоры или нескольких листов;
• износ втулок в кронштейнах и ушках рессор.

При обслуживании внимательно осматривают каждый лист рессоры. Если обнаружены трещины или изломы, необходимо заменить поврежденный лист на новый. Перед сборкой лист рессоры обрабатывается специальной смесью или графитовой смазкой. Замену рессоры полностью рекомендуется доверить профессионалам.

Детали подвески Stellox  — сочетание надежности и качества

Лист рессоры, как и сама рессора, характеризуется длительным сроком службы. Тем не менее, выбирая такую деталь подвески, как лист рессоры, необходимо уделить внимание не только его качеству, но и соответствию типу подвески и модели легкового или грузового автомобиля.

Детали подвески торговой марки Stellox – отличный выбор для тех автомобилистов, которые ставят во главу угла оптимальное соотношение цены и качества. Отличаясь высокой степенью надежности, детали подвески зарекомендовали себя в работе наилучшим образом.

В правильном выборе листа рессоры и других деталей подвески Stellox помогут специализированные каталоги, представляющие различные товарные группы запчастей, в том числе и детали подвески. С помощью каталогов можно получить всю нужную информацию и получить наглядное представление о необходимом товаре.

Предлагая нашим клиентам запчасти по выгодным ценам, а партнерам – специальные Партнерские программы, Stellox стремится к выгодному и результативному сотрудничеству.
