Схема подключения магнитолы: Как подключить магнитолу ⋆ Doctor BASS

22 июня, 2023 by admin

Как подключить магнитолу ⋆ Doctor BASS

Подключение магнитолы

Вопрос о том, как подключить магнитолу самостоятельно,  актуален на сегодняшний день. Существуют  комплектации авто без предустановленной магнитолы, возможно требуется ее замена из-за неисправности, а может быть вы хотите установить более качественный ресивер.

Размеры

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

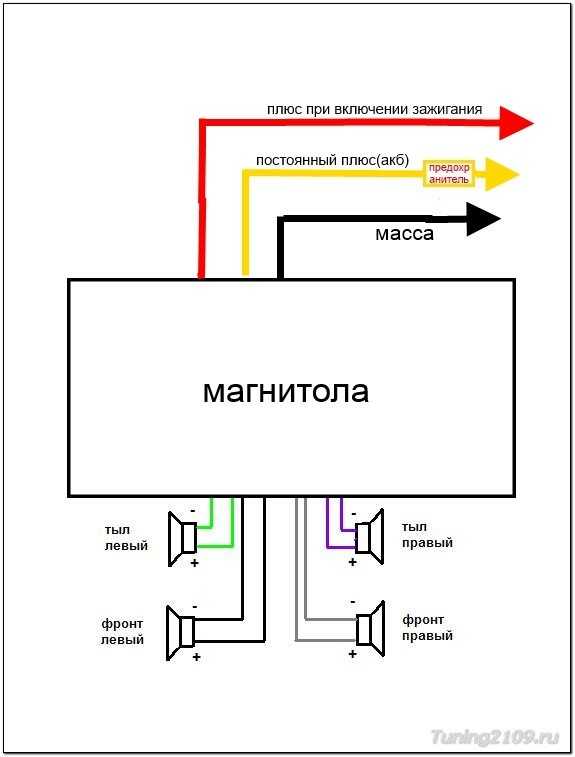

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Входы в магнитолу

• Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
• Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
• Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
• Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
• Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
• Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус.
Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Различные варианты схемных и буквенных обозначений магнитол различных марок

• R = Динамик правый.
• L = Динамик левый.
• FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
• FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
• RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
• LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
• GND SP = Общий провод динамиков.

Разъём питания:

• B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
• GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.
• A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/c или N/A = Нет контакта (физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель, Активная антенна)
ACP+, ACP— = Линии шины
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Подключить магнитолу в машине правильно — рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу. Это действительно важно, так как влияет на качество звучания.

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Читайте также:

• Как подключить усилитель
• Как подключить сабвуфер

Нажмите кнопку, чтобы поделиться материалом:

Схемы подключения магнитолы — как правильно подключить магнитолу

Содержание

Музыка в салоне автомобиля скрашивает путешествия и ежедневный путь из дома на работу. Некоторые водители любят ездить в тишине, но другим крайне необходимо музыкальное сопровождение. Для того, чтобы в машине всегда играла музыка, необходимо подключить магнитолу. С этим вопросом можно обратиться в ближайший сервис, а можно углубиться в данный вопрос и произвести подключение магнитолы самостоятельно.

Выбор автомагнитолы

Чтобы правильно выбрать автомагнитолу для машины, необходимо предварительно для себя определить, какие ожидания возложены на данное устройство.

Если в автомобиль нужна магнитола с навигатором, доступом к Интернету и мультимедиа, то можно выбрать устройства брендов Phantom, Alpine или Mydean. Такие бренды выпускают магнитолы, идеально встраивающиеся в штатное место. Правда выбор моделей ограничен и имеет высокую стоимость.

Если главным условием при выборе является качество звучания, то тут отличным вариантом станут марки Kenwood, Pioneer и Sony. Они не особо наворочены, но отличаются качественным звуком.

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

Пример установки автомагнитолы в автомобиль

Перед тем, как выбрать магнитолу, необходимо внимательно замерить штатное место, чтобы понять, какой тип колодки вмонтирован при аудио подготовке. Для этого, необходимо вытащить старую магнитолу, а если ее прежде не было, то вытащить декоративную заглушку.

Чтобы освободить отсек от магнитолы или заглушки, нужно применить специальный ключ, находящийся в автомобильном комплекте. Общепринятых стандартных ключей не существует, поэтому каждый разработчик вкладывает свой вид ключа в такой набор. Чтобы вынуть магнитолу, необходимо вставить ключ в отверстия на панели.

А для извлечения заглушки, предстоит поддевание по центру при помощи плоской отвертки. Чтобы избежать образования царапин и вмятин, под отвертку подкладывается какой-нибудь мягкий материал.

Заглушку закрепляют на 4 защелки, по паре с обеих горизонтальных сторон.

На примере автомобиля Hyundai видно, что установлена редкая колодка разъема, к которой сложно подобрать автомагнитолу.

Противоположная сторона колодки еще раз доказывает то, что подобрать недорогой вариант будет почти невозможно.

А вот антенный штекер относится к стандартным, поэтому к нему подойдут магнитолы различных брендов.

С учетом замеров, была подобрана магнитола китайского производства. Она оказалась на 3 мм меньше, чем отсек, но используя полоски резины, ее можно без труда остановить в штатное место.

С автомагнитолой в комплекте лежала проводка, разъем и табличные данные, где разными цветами были обозначены значения каждого проводка. Желтый провод имел предохранитель на 10А, который была вмонтирован в изолированный корпус. Чтобы подключение произвелось без затруднений, необходимо было приобрести специальный переходник, стоимость которого составляла почти половину суммы за магнитолу. Поэтому проще было припаять готовую колодку к проводам. Если нет возможности припаять, то можно просто скрутить проводки между собой. Во избежание ошибок при объединении проводки, можно воспользоваться табличкой.

После штатную колодку необходимо прикрепить к спаянным проводам, используя изоленту. Затем подключить автомагнитолу и протестировать ее.

В связи с тем, что размер магнитолы был меньше необходимого, на каждую сторону нужно будет приклеить полоски из резины не толще 1 мм. Это обеспечит оперативную обстановку и плотную посадку.

Если при тестировании заиграла музыка, значит, ошибок при монтаже автомагнитолы не произошло. Осталось установить ее в штатное место и с удовольствием использовать.

Схемы подключения магнитолы

Подключить автомагнитолу можно, используя несколько вариантов:

• с использованием ISO-разъема;
• объединяя провода с фишкой или без;
• путем объединения проводов питания с винтовыми зажимами АКБ;
• через выключатель зажигания или отдельную кнопку;
• через сигналку.

Подключение магнитолы выполняется владельцем машины самостоятельно или в условиях специализированного центра. От корректности выполнения процедуры зависит работа не только мультимедийного центра, но и электрической системы автомашины.

Схема подключения магнитолы, зачастую, располагается на верхней части корпуса оборудования. Такие схемы автомагнитол отображают маркировку проводки в соответствии с нормами:

• алый – управление подачей питания;
• белый в голубую полосочку – подача питания на усилитель антенны;
• черный – электротехника;
• ярко-желтый – подача питания на электротехнику и усилитель.

Чтобы надежно зафиксировать проводку, можно применить обычные кабельные стяжки.

Подключение с фишкой и без фишки

Такая установка автомагнитол возможна при наличии ISO-разъема, встроенного в нее. Если у магнитолы имеется фирменный электрический соединитель, то к нему придется купить дополнительно переходник, способный комплектоваться дополнительной фишкой или нет.

Если у фирменного электрического соединителя или магнитофона не имеется фишка, то кабель присоединяют при помощи спайки или скручивания проводки. Спайка является наиболее надежным способом в данном случае. Подключать следует, ориентируясь на приложенную таблицу. Если у магнитолы имеется встроенный парковочный экран, то он подключается к кнопке стояночного тормоза.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

Подключение через выключатель зажигания

Положительной стороной подключения магнитофона через выключатель зажигания, является предотвращение разряжения АКБ при длительном простое. Это происходит из-за того, что отключается провод магнитофона желтого цвета, который отвечает за питание во время функционирования оборудования. А красный должен быть подключен к источнику непрерывного тока.

Провод желтого цвета, отталкиваясь от схемы, необходимо прикрутить к клемме выключателя зажигания, которая расположена под напряжением, если зажигание включено. Определить это можно, благодаря контрольной лампе. Такой способ обеспечит работу автомагнитолы, если зажигание включено

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через автосигнализацию

Подключение через сигнализацию можно настроить таким образом, что магнитофон будет включаться при реакции сигнализации, если сирена сломалась. Для грамотного подключения, понадобится коммутационное устройство. Обмотка коммутационного устройства должна соединиться с выводами для включения в систему охранной сигнализации. Через контакты коммутационного устройства магнитофон имеет подключение к источнику тока.

После правильного подключения, регулятор громкости необходимо установить на максимум. При активизации сирены, автомагнитола должна автоматически заработать. Чтобы использовать магнитофон в обычных целях, понадобится еще один включатель.

Подключение динамиков и антенны

Чтобы подсоединить динамики, необходим специальный провод для подачи звукового сигнала (АК), толщина проводников которого должна быть не менее 2 мм.

Соблюдать полярность нужно, чтобы не произошло противофазное подключение колонок. Если оно произойдет, то динамики начнут воспроизводить плоское и неестественное звучание. Существует общепринятая цветовая маркировка кабелей:

• динамик, расположенный слева и спереди – белый;
• справа и спереди – серый;
• слева и сзади – зеленый;
• справа и сзади – сиреневый.

Антенна в виде трубки или стержня подключается при использовании коаксиального кабеля, который подсоединяется к разъему антенны и к гнезду магнитофона.

Проверка подключения, проблемы и их решение

Наиболее простым способом проверки подключения автомагнитолы производится путем вставления ключа в систему зажигания и его включения. Если при включении ближнего света и после магнитолы на ней срабатывает подсветка, значит все в порядке – устройство подключено. Проверить работает магнитофон или нет, можно с помощью кнопки включения. Если магнитола не среагирует, значит, она не работает. И последним пунктом проверки является звук, который можно увеличить или убавить соответствующей кнопкой.

Магнитофон может не включаться, если он подключен неверно или из-за перегорания предохранителя. Чтобы устранить данную проблему, необходимо вынуть магнитолу, проверить проводку и сравнить со схемами. При неверном подключении, необходимо поменять провода местами и повторить все заново.

Если проблема со звуком и экран выдает ошибку, значит, произошло небольшое замыкание либо утечка. Такая проблема устраняется заменой поврежденных кабелей и после их абсолютной изоляции.

Полезное видео

Для закрепления материала и уточнения некоторых моментов, следует посмотреть подобранный видеоряд, который подробнее раскроет тему.

| Цветовая шкала проводов автомобильной стереосистемы

Кому не нравится слушать хорошую музыку во время поездки в автомобиле? Это один из лучших способов слушать музыку, не отвлекаясь (мобильный звонок, чей-то звонок и т. д.). Если вас не устраивает текущая музыка, выводимая из стереосистемы вашего автомобиля, или у вас есть базовая настройка, которая была установлена ​​на заводе, вы всегда можете инвестировать в лучшую автомобильную аудиосистему. Многие автолюбители, как правило, делают все обновления самостоятельно, и если вы один из них, то вам будет очень полезно иметь базовую схему подключения автомобильной стереосистемы.

В этом руководстве давайте подробнее рассмотрим проводку автомобильной стереосистемы с помощью руководства по цветам проводов, заменив старую стереосистему на новую, а также простую схему подключения автомобильной стереосистемы.

Outline

Приобретите новую автомобильную магнитолу

Если вы планируете модернизировать автомобильную стереосистему, потратьте некоторое время на посещение магазинов автомобильных аксессуаров, а также поищите информацию в Интернете. Есть несколько брендов, таких как Sony, Kenwood, Pioneer, JBL, Apline, JCV и многие другие.

Выберите пару из них и, если возможно, попытайтесь получить демоверсию в магазине. Некоторые владельцы магазинов, как правило, имеют образец установки для тестирования стереосистем, динамиков и сабвуферов. Если вам повезло и у вас есть доступ к демоверсии, то она обязательно поможет вам в совершении покупки.

Большинство новых автомобильных стереосистем поставляются со всеми необходимыми проводами, адаптерами и аксессуарами. Вы также получите схему подключения автомобильной стереосистемы, распечатанную на самой стереосистеме или на отдельном листе бумаги.

Удалить старую стереосистему

Теперь мы готовы снять старую магнитолу с нашей машины. Первым и важным шагом при удалении существующей стереосистемы является отсоединение аккумулятора. Обычно аккумулятор автомобиля находится под капотом, в моторном отсеке.

Вам не нужно полностью отсоединять аккумулятор или снимать его с места, а просто ослабить отрицательную клемму и отсоединить ее, сняв клемму. Положительную клемму можно оставить как есть.

Убедитесь, что отрицательный кабель от аккумулятора правильно спрятан от отрицательного полюса аккумулятора, чтобы исключить случайный контакт.

После того, как мы отключили аккумулятор, мы готовы снять старую стереосистему. В большинстве автомобилей головное устройство закрыто пластиковой накладкой, которая также может закрывать два центральных вентиляционных отверстия кондиционера. Снимите пластиковую накладку с помощью лопатки, желательно пластиковой, чтобы не повредить накладку.

Теперь у вас есть доступ к головному устройству. Теперь, в зависимости от модели, головное устройство в вашем автомобиле будет крепиться либо с помощью пружинных зажимов, либо с помощью болтов. Головные устройства с пружинным зажимом обычно не имеют пластиковой накладки. Вы должны использовать специальный инструмент, чтобы снять головное устройство с пружинным зажимом.

Большинство современных автомобилей крепятся болтами. Итак, если вы уже сняли пластиковую накладку, у вас будет доступ к болтам, удерживающим головное устройство на месте. Снимите эти болты с помощью отвертки (крестовой или плоской, в зависимости от типа болтов), и вы сможете легко отсоединить головное устройство.

После снятия головного устройства у вас будет доступ к задней проводке. Отключите всю проводку от головного устройства, чтобы полностью удалить старую магнитолу.

Схема подключения автомобильной магнитолы / Таблица цветов проводов

Прежде чем приступить к установке новой автомобильной стереосистемы, давайте быстро взглянем на типичную схему подключения автомобильной стереосистемы или на руководство по цветам проводов.

Цвет	Тип	Полярность	Описание
Красный	Мощность	+	Дополнительное питание 12 В (ключ в положении зажигания)
Желтый	Мощность	+	Постоянное питание 12 В для поддержания памяти в рабочем состоянии (независимо от положения ключа)
Черный	Мощность	–	Заземление шасси
Синий	Питание/антенна	+	Мощность антенны
Синяя/белая полоса	Мощность/усилитель	+	Включение усилителя
Оранжевый	Питание/Подсветка	+	Провод освещения. 0 В, когда наружное освещение выключено. 12В, когда они включены.
Оранжевая/белая полоса	Мощность/диммер	+	Провод диммера. 0–12 В для регулируемого диммера.
Серый	Динамик	+	Правый передний динамик
Серая/черная полоса	Динамик	–	Правый передний динамик
Белый	Динамик	+	Левый передний динамик
Белая/черная полоса	Динамик	–	Левый передний динамик
Фиолетовый	Динамик	+	Правый задний динамик
Фиолетовая/черная полоса	Динамик	–	Правый задний динамик
Зеленый	Динамик	+	Задний левый динамик
Зеленая/черная полоса	Динамик	–	Задний левый динамик
Коричневый	Разное	+	Отключение звука (используется нечасто)
Светло-зеленый	Разное	–	Стояночный тормоз
Светло-фиолетовый	Разное	+	Триггер задней передачи
Розовый	Разное	+	Датчик скорости автомобиля (ШИМ)

Установка новой стереосистемы

Если на вашей старой стереосистеме нет зажимов, возможно, вам придется приобрести переходник для подключения проводов к новой стереосистеме/головному устройству. Но если старая проводка идет с клипсами, их можно легко воткнуть в новое головное устройство.

В дополнение к блоку питания и динамикам у вас могут быть дополнительные зажимы для антенны, USB-порта, камеры заднего вида, любого освещения и т. д. Убедитесь, что все необходимые провода подключены, а неиспользуемые провода надежно завязаны, чтобы они не не тарахтите, издавая раздражающий шум.

После того, как вся проводка выполнена, пришло время протестировать новое головное устройство. Не вставляя полностью новое головное устройство, просто сдвиньте магнитолу так, чтобы она не споткнулась. Теперь подключите отрицательный провод к аккумулятору и заведите автомобиль. Проверьте, все ли новые стерео функции работают правильно или нет. Если они исправны, то можно заглушить машину и отсоединить минусовой провод от аккумулятора.

Медленно вставьте всю проводку в слот, а затем задвиньте новое головное устройство/стереосистему в предназначенное для этого место. Закрепите новую стереосистему с помощью винтов, а также установите на место пластиковую накладку.

Если вы удовлетворены установкой, теперь вы можете снова подключить отрицательный провод к аккумулятору и наслаждаться своей новой стереосистемой.

Заключение

Простое руководство по замене старой магнитолы на новую. В процессе мы изучили базовую схему подключения автомобильной стереосистемы, которая содержит все важные провода и их цветовые коды. Если вы энтузиаст и готовы работать со своим автомобилем, вы можете легко заменить старую магнитолу самостоятельно, приложив некоторые усилия. Но если вам не удобно, то ищите хорошую автомастерскую. Вся работа должна занять чуть более пары часов.
