Схема предохранителей лада калина 2: Устройство блока предохранителей Лада Калина 2 поколения
Блок предохранителей Калина 2
| Если внезапно перестали работать стеклоочистители, подогрев или свет фар, то первым делом следует проверить реле и предохранители Калина 2. Неисправные предохранители следует заменить новыми, такого же номинала. А Вы знаете обозначения и где находятся предохранители Калина 2? |
Монтажный блок Калины 2
Блок предохранителей или «черный ящик» находится под приборной панелью, слева от руля:
Элементы монтажного блока отмеченные красным — для автомобилей в вариантном исполнении (например, Калина 2 люкс).

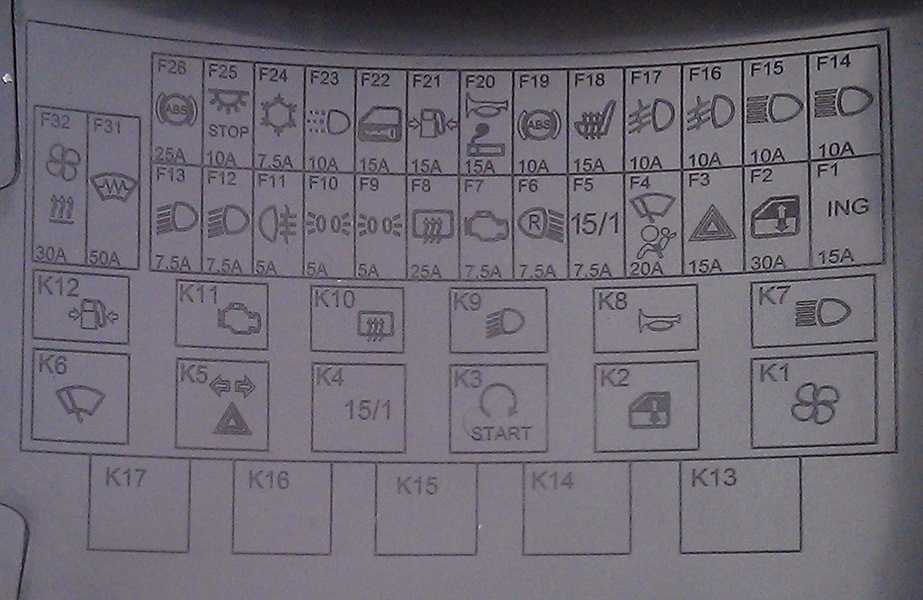

Схема предохранителей Калина 2
| Номер | Артикул | Описание |
| F1 (15А) | 2110-3722115 | Катушки зажигания, Форсунки, Питание контроллера, Реле электровентиляторов радиаторов. |
| F2 (25А) | 2110-3722125 | Питание центрального блока кузовной электроники, Модуль двери водителя. |
| F3 (15А) | 2110-3722115 | Питание контроллера АКП, Привод управления АКП. |
| F4 (15А) | 2110-3722115 | Питание контроллера подушек безопасности. |
| F5 (7,5А) | 2110-3722107 | Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники. |
| F6 (7,5А) | 2110-3722107 | Реле лампы заднего хода, Питание АКПП. |
| F7 (7,5А) | 2110-3722107 | Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК. |
| F8 (25А) | 2110-3722125 | Обогрев заднего стекла и наружных зеркал. |
| F9 (5А) | 2110-3722105 | Габаритные огни правого борта. |
| F10 (5А) | 2110-3722105 | Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш. |
| F11 (5А) | 2110-3722105 | Задние ПТФ. |
| F12 (10А) | 2110-3722110 | Ближний свет и питание электрокорректора правого борта. |
| F13 (10А) | 2110-3722110 | Ближний свет и питание электрокорректора левого борта. |
| F14 (10А) | 2110-3722110 | Дальний свет правого борта. |
| F15 (10А) | 2110-3722110 | Дальний свет левого борта. |
| F16 (10А) | 2110-3722110 | Правая ПТФ. |
| F17 (10А) | 2110-3722110 | Левая ПТФ. |
| F18 (20А) | 2110-3722120 | Обогрев передних сидений и прикуриватель. |
| F19 (7,5А) | 2110-3722107 | Контроллер АБС. |
| F20 (15А) | 2110-3722115 | Звуковой сигнал. |
| F21 (10А) | 2110-3722110 | Топливный электронасос. |
| F22 (15А) | 2110-3722115 | Омыватель ветрового и заднего стекол, задний стеклоочиститель. |
| F23 (5А) | 2110-3722105 | Питание комбинации приборов и диагностического разъема. |
| F24 (7,5А) | 2110-3722107 | Питание муфты компрессора кондиционера и контроллера климатической системы. |
| F25 (7,5А) | 2110-3722107 | Датчик педали тормоза. |
| F26 (25А) | 2110-3722125 | Электронные клапаны АБС. |
| F31 (30А) | 2170-3722130-01 | Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя. |
| F32 (30А) | 2170-3722130-01 | Электровентилятор отопителя и контроллер климатической системы. |
Замена предохранителей Калина 2 выполняется при помощи специальных щипцов, которые имеются в монтажном блоке.
Схема реле Калина 2
| Номер | Обозначение | Назначение |
| К1 | ф. TYCO (1-1904020-2) | Реле электровентилятора системы охлаждения двигателя |
| К2 | ф. TYCO (5-1904006-1) | Реле включения блокировки дверей |
| К3 | ф. TYCO (5-1904006-1) | Дополнительное реле стартера |
| К4 | 2170 — 3747310 | Дополнительное реле (50 A) |
| К6 | ф. TYCO (5-1904006-1) | Реле стеклоочистителя |
| К7 | ф. TYCO (1393292-5) | Реле включения дальнего света фар |
| К8 | ф. TYCO (1393292-5) | Реле звукового сигнала |
| К9 | ф. TYCO (1393292-5) | Реле включения ближнего света фар |
| К10 | ф. TYCO (1393292-5 | Реле включения обогрева заднего стекла |
| К11 | ф. TYCO (1393292-5) | Реле главное |
| К12 | ф. TYCO (1393292-5) | Реле топливного насоса |
| К13 | ф. TYCO (5-1904006-1 | Реле электровентилятора системы охлаждения двигателя 3 |
| К14 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 1 |
| К15 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 2 |
| К16 | ф. TYCO (5-1904006-1) | Реле компрессора |
Источник фото:
- Бортовой журнал viktor24rus
Ключевые слова:
- монтажный блок гранты
Понравилась статья? Поделитесь с друзьями!
Предохранители Лада Калина 2, 2013
17.12.2020
Содержание
- В моторном отсеке
- В салоне
- Тип 1
- Тип 2
Большинство цепей питания электрооборудования отечественного хэтчбека и универсала защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.
Рассмотрены схемы ВАЗ Лада Калина (2194, 2192) 2-го поколения 2013, 2014, 2015, 2016, 2017, 2018 ода выпуска.
В моторном отсеке
Здесь на аккумуляторе расположен блок силовых предохранителей.
| Схема | ||
|---|---|---|
| Расшифровка | Ток, А | |
| 1 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне Обогреватель лобового стекла | 30 50 |
| 2 | Генератор | 60 |
| 3 | 60 | |
| 4 | Вентилятор отопителя (предохранитель печки калины) | 30/40 |
| 5 | Электромеханический усилитель руля | 50 |
| 6 | Блок тормозов АБС | 60 |
В салоне
Основной монтажный блок расположен под приборной панелью со водительской стороны, за пластиковой крышкой.
Для доступа к нему нужно потянуть за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снять крышку.
Общий вид блока.
Пример доступа.
Тип 1
Автомобили 2015 — 2018 года выпуска.
| Схема | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Катушки зажигания, Форсунки, Контроллер системы управления двигателем | 15 |
| F2 | Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни | 30 |
| F3 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач | 15 |
| F3 | Стандарт: Аварийная сигнализация | 10 |
| F4 | Контроллер системы надувных подушек безопасности | 15 |
| F5 | Клемма 15 приборов | 7,5 |
| F6 | Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) | 7,5 |
| F7 | Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода | 7,5 |
| F8 | Стандарт: Указатели поворота Норма, Люкс: Запасной | 7,5 |
| F9 | Габаритные огни правого борта | 5 |
| F10 | Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика | 5 |
| F11 | Задние противотуманные огни | 5 |
| F12 | Ближний свет, правая фара, Электро корректор правой фары | 10 |
| F13 | Ближний свет, левая фара, Электро корректор левой фары | 10 |
| F14 | Прикуриватель Калина в багажнике | 15 |
| F15 | Очиститель заднего стекла, Омыватель заднего стекла | 10 |
| F16 | Норма, Люкс: Модуль двери водителя, Стандарт: Запасной | 5 |
| F17 | Запасной | — |
| F18 | — | |
| F19 | Стандарт: Блокировка двери, Норма, Люкс: Запасной | 20 |
| F20 | Резерв | — |
| F21 | Дальний свет, правая фара | 10 |
| F22 | Дальний свет, левая фара | 10 |
| F23 | Норма, Люкс: Правая противотуманная фара Стандарт: Запасной | 10 |
| F24 | Норма, Люкс: Левая противотуманная фара Стандарт: Запасной | 10 |
| F25 | Обогрев передних сидений | 15 |
| F26 | Модуль управления тормозами АБС | 5 |
| F27 | Предохранитель прикуривателя спереди | 15 |
| F28 | Бензонасос | 15 |
| F29 | Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла | 20 |
| F30 | Запасной | — |
| F31 | Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Запасной | 7,5 |
| F32 | Сигнал торможения, Плафон освещения салона | 7,5 |
| F33 | Блок анти блокировочной системы АБС | 25 |
| F34 | Комбинация приборов, Диагностический разъем | 5 |
| F35 | Норма, Люкс: Центральный блок кузовной электроники Стандарт: Запасной | 10 |
| F36 | Звуковой сигнал | 10 |
| F37 | Мультимедийная система | 10 |
| F38 | Запасной | — |
| F39 | Запасной | — |
| F40 | Запасной | — |
| F41 | Запасной | — |
| F42 | Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв | 30 |
| F43 | Норма, Люкс: Контроллер АМТ Стандарт: Резерв | 50 |
| F44 | Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) | 30 |
| F45 | Обогреватель заднего стекла | 25 |
| F46 | Запасной | — |
| К1 | Разгрузочное реле выключателя зажигания | |
| К2 | Реле стартера | |
| К3 | Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя | |
| К4 | Реле электровентилятора охлаждения радиатора | |
| К5 | Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации | |
| К6 | Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников | |
| К7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле ближнего света фар | |
| К10 | Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Запасной | |
| К11 | Главное реле ЭСУД | |
| К12 | Реле бензонасоса | |
| К13 | Реле обогрева сидений | |
| К14 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации | |
| К15 | Стандарт: Реле обогрева заднего стекла | |
| К16 | Стандарт: Реле аварийной сигнализации дополнительное | |
Тип 2
Автомобили 2013 — 2015 года выпуска.
| Схема | ||
|---|---|---|
| Блок DELRHI | ||
| Блок 1118 | ||
| № | Расшифровка | Ток, А |
| F1 | Катушки зажигания | 15 |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | Норма, Люкс: Центральный блок кузовной электроники | 25 |
| Модуль двери водителя | ||
| Стандарт: Дневные ходовые огни | 5 | |
| F3 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач | 15 |
| Привод управления автоматической коробкой переключения передач | ||
| Стандарт: Аварийная сигнализация | 10 | |
| F4 | Контроллер системы надувных подушек безопасности | 15 |
| F5 | Клемма 15 приборов | 7,5 |
| F6 | Свет заднего хода | 7,5 |
| Указатели поворота (Стандарт) | ||
| Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) | ||
| Блок управления системой безопасной парковки (Норма, Люкс) | ||
| F7 | Клапан продувки адсорбера | 7,5 |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчики концентрации кислорода | ||
| F8 | Обогреватель заднего стекла | 25 |
| Обогреватели наружных зеркал (Норма, Люкс) | ||
| F9 | Габаритные огни правого борта | 5 |
| F10 | Габаритные огни левого борта | 5 |
| Подсветка приборов и клавиш | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | Задние противотуманные огни | 5 |
| F12 | Ближний свет, правая фара | 10 |
| Электрокорректор правой фары | ||
| F13 | Ближний свет, левая фара | 10 |
| Электрокорректор левой фары | ||
| F14 | Дальний свет, правая фара | 10 |
| F15 | Дальний свет, левая фара | 10 |
| F16 | Правая противотуманная фара | 10 |
| F17 | Левая противотуманная фара | 10 |
| F18 | Обогреватели передних сидений | 20 |
| Предохранитель прикуривателя | ||
| Прикуриватель Kalina 2 | 101) | |
| 153) | ||
| F19 | Норма, Люкс: Блок управления антиблокировочной системой тормозов | 5 |
| Стандарт: Моторедукторы блокировки замков дверей | 20 | |
| F20 | Звуковой сигнал (гудок) | 15 |
| F21 | Топливный модуль (бензонасос) | 10 |
| F22 | Омыватель ветрового стекла | 25 |
| Центральный блок кузовной электроники | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | Комбинация приборов | 5 |
| Диагностический разъем | ||
| F24 | Норма, Люкс: Муфта компрессора кондиционера | 7,5 |
| Контроллер системы автоматического управления климатической установкой | ||
| Стандарт: Запасной | ||
| F25 | Сигналы торможения | 7,5 |
| Плафон освещения салона (Стандарт) | ||
| F26 | Норма, Люкс: Центральный блок кузовной электроники | 10 |
| Стандарт: Запасной | ||
| F272) | Норма, Люкс: Блок управления антиблокировочной системой тормозов | 25 |
| F282) | вентилятор отопителя (Стандарт) | 30 |
| F31 | Стандарт: Электростеклоподъемники передних дверей | 30 |
| F32 | Контроллер системы автоматического управления климатической установкой | 30 |
| Назначение модулей реле | ||
| К1 | электровентилятор охлаждения радиатора | |
| К2 | Норма, Люкс: электровентиляторы охлаждения радиатора | |
| Стандарт: Электростеклоподъемники | ||
| К3 | стартер | |
| К4 | Разгрузочное реле выключателя зажигания | |
| К5 | Стандарт: Реле указателей поворота и аварийной сигнализации | |
| Норма, Люкс: Запасной | ||
| К6 | Стандарт: стеклоочиститель | |
| Норма, Люкс: обогрев сидений | ||
| К7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле ближнего света фар | |
| К10 | Реле обогрева заднего стекла и наружных зеркал | |
| К11 | Реле ЭСУД | |
| К12 | Реле бензонасоса (топливного модуль) | |
| К13 | Норма, Люкс: Реле света заднего хода | |
| Стандарт: Реле аварийной сигнализации дополнительное | ||
| К14 | Норма, Люкс: электровентиляторы охлаждения радиатора | |
| Стандарт: Реле аварийной сигнализации дополнительное | ||
| К15 | Норма, Люкс: обогрев лобового стекла | |
| Стандарт: Запасной | ||
| К16 | Норма, Люкс: обогрев ветрового стекла | |
| Стандарт: Запасной | ||
| К17 | Норма, Люкс: обогрев лобового стекла | |
| Стандарт: Реле муфты компрессора кондиционера | ||
Материалы по теме
2002 Лада 110 GLI 1,5 л 4 цил.
1. Начало работы — подготовка к ремонту
2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку
3. Найдите неисправный предохранитель — посмотрите на схему блока предохранителей и найдите предохранитель для неработающего компонента
4. Извлеките предохранитель из блока предохранителей — выньте соответствующий предохранитель и проверьте, не перегорел ли он.0003
6. Дополнительная информация. — Дополнительная информация о предохранителях салона
Поделись
- Лейк Форд помог снять эти видео
- Обратная связь
- Скачать инструкцию по эксплуатации Lada
В этом видео показано, как заменить перегоревшие предохранители в салонном блоке предохранителей Лада 110 2002 года выпуска помимо схемы расположения блока предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида.
есть предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего 110 возникли проблемы с электричеством, вы всегда должны сначала проверить предохранители, потому что их относительно легко проверить и дешево заменить. Некоторые Лады имеют несколько внутренних блоков предохранителей, в том числе в багажнике — видео покажет вам, где находится внутренний блок предохранителей вашего 110 2002 года. Затем вам нужно обратиться к схеме блока предохранителей Lada 110 2002 года, чтобы найти перегоревший предохранитель. Если у вашего 110 много опций, таких как люк, навигация, подогрев сидений и т. д., тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, связанные с рассматриваемым компонентом.
Если вам нужно заменить перегоревший предохранитель в вашем 110, убедитесь, что вы заменили его на тот же ток, что и у перегоревшего предохранителя.
Если проверка и замена предохранителя для рассматриваемого компонента не работает, мы рекомендуем обратиться за помощью к надежному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент или есть ли короткое замыкание или какая-то другая проблема с вашим 110.
- Купон Advance Auto для
Скидка 20% на весь заказ: KIOSK20
Автор
Ханс Ангермайер — сертифицированный ASE техник по техническому обслуживанию и легкому ремонту. Он снял более 100 000 видеороликов, демонстрирующих водителям, как ремонтировать свои автомобили. Он обладает обширным опытом в области основных процедур ремонта, охватывающих большинство автомобилей на дорогах. За последние 10 лет Ханс сосредоточился на создании CarCareKiosk, который ежемесячно посещают миллионы водителей.
Помогите своему автомобилю оставаться таким же отзывчивым, как и вы, поддерживая надлежащий уровень жидкости в гидроусилителе рулевого управления
Хотите простой способ сэкономить 500 долларов? Меняйте шины не менее трех раз в год
Многие автомобили сгорают или немного вытекают из масла.
Со временем это складывается, и вам может понадобиться добавить что-то — узнайте, как это сделать здесь!
Если в вашем автомобиле течет небольшое количество жидкости ГУР — смотрите в этом видео как устранить течь
Лада Нива Схема блока предохранителей » Схема предохранителей
06.07.2016 (US:07.06.16), Категория: Лада/Нива
Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов, слева от рулевой колонки.
| № | А | Защищенные цепи |
| 1 | 16 | Лампы освещения салона, Звуковые сигналы, Патрон для контрольных ламп, Прикуриватель, Лампы стоп-сигналов |
| 2 | 8 | Стеклоочиститель и его реле, Электродвигатель отопителя, Электродвигатель омывателя ветрового стекла, Реле очистителя и омывателя фар (при ненажатой кнопке включения стеклоочистителя и омывателя фар), Электродвигатели стеклоочистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения |
| 3 | 8 | Левая фара (дальний свет) и ее контрольная лампа |
| 4 | 8 | Правая фара (дальний свет) |
| 5 | 8 | Левая фара (ближний свет) |
| 6 | 8 | Правая фара (ближний свет) |
| 7 | 8 | Левый габаритный фонарь (габаритный фонарь), Сигнальная лампа габаритного огня, Правый задний фонарь (габаритный фонарь), Правый фонарь освещения номерного знака |
| 8 | 8 | Правый габаритный фонарь (габаритный фонарь), Левый фонарь номерного знака, Лампа прикуривателя, Левый задний фонарь (габаритный фонарь), Лампы приборов |
| 9 | 8 | Указатель давления масла и контрольная лампа, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Сигнализатор дроссельной заслонки карбюратора лампа, Сигнальная лампа разрядки аккумуляторной батареи, Запорный клапан карбюратора, Тахометр, Задние фонари (фонарь заднего хода), Сигнальная лампа блокировки дифференциала |
| 10 | 8 | Регулятор напряжения, Обмотка возбуждения генератора |
| 11 | — | — |
| 12 | 8 | Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щетками стеклоочистителя исходного положения.  Comments |0|Category: Разное |
