Система Start-Stop для автомобиля — что такое, устройство и как работает

Поговорим о системе Start-Stop для автомобиля — что это такое, устройство и для чего используется. Насколько эффективен «Старт-Стоп» для экономии топлива. Как влияет на ресурс батареи и стартера?

Что это такое

Основная идея Start-Stop – выключение двигателя в ситуации, когда не требуется его работа. Например, при простое в пробках, или в ожидании зеленого сигнала. Когда подъехали к светофору и остановили машину, то она автоматически заглушит мотор. Как только убрали ногу с педали тормоза и нажали на «газ» — автомобиль заведется самостоятельно.

При этом значительно увеличится количество пусков двигателя. Это приводит к установке усиленного стартера (шесть щёток вместо четырех у обычного) и аккумулятора повышенной емкости AGM с увеличенных циклом разряда. Батарея может быстро принимать заряд, хорошо переносит нагрузки, не боится глубоких разрядов и морозов, имеет двойной ресурс. В некоторых устройствах в качестве стартера используется генератор, что позволяет сделать запуск бесшумным.

Система Start-Stop базируется на электронных датчиках и блоке управления мотором, причем датчики расположены на всех ведущих узлах автомобиля: колесах, аккумуляторе, коленвале, коробке передач, генераторе.

При остановке машины датчик скорости посылает ЭБУ (в «мозги» машины) сигнал заглушить двигатель. Если уровень заряда батареи позволяет – мотор останавливается. Автоматический запуск двигателя происходит только на нейтральной передаче. Сигналом служит нажатие на педаль газа или, при автоматической коробке передач, отпускание педали тормоза.

Принцип работы и устройство

В системе фирмы Bosch используется усиленный стартер (4) и генератор (8). Работу контролирует штатный блок управления двигателем (1) с доработанным программным обеспечением. Он глушит мотор по сигналам от датчиков скорости вращения колес (6). Добро на запуск дают не показанные на схеме датчики на педалях сцепления и тормоза авто.

Датчики положения рычага МКПП (6) и степени зарядки аккумулятора (3) нужны для блокировки мотора, если энергии в батарее мало или включена какая-либо передача. Датчик положения коленвала (7) — для точного останова поршней в положении, оптимальном для последующего пуска. Стабилизатор (2), компенсирующий «просадку» напряжения при запуске авто, необходим для нормальной работы бортовых потребителей.

В системе Старт-Стоп устанавливают аккумулятор увеличенной ёмкости. Произвести замену не просто. Например, на некоторых автомобилях перед заменой данной АКБ нужно произвести ряд манипуляций. Прописать его в электронном блоке машины и сбросить возраст батареи и количество пусков мотора. Т.е. подружить аккумулятор и «мозги» автомобиля.

Экономит ли топливо

Особенностью системы «Старт-Стоп», является частый запуск мотора, что отражается на его ресурсе. А экономия топлива составляет не более 8 процентов. На практике экономия еще меньше.

Предположим, что на 100 км пробега «Старт-Стоп» сэкономит 200-300 мл топлива. В год проезжаем примерно 30 000 км. В итоге экономия составит 60-80 литров горючего. Думайте сами. Если часто ездите по городу, то эффект еще больше. При езде по трассе — смысл теряется. А на светофорах с задержкой 120-140 секунд, выключать двигатель можно самостоятельно.

Как влияет на ресурс

Производители машин специально делают, чтобы система «Старт-Стоп» была активирована постоянно. Даже отключить её в большинстве случает можно только до следующего пуска двигателя. Т.е. с завода данная система предназначена работать постоянно. А как дела с ресурсом?

Вместе с «Start-stop» устанавливается усиленный стартер и аккумуляторная батарея большей ёмкости. Но при работе всё равно идёт напряженная работа АКБ и стартера, а также более быстрый износ всех подшипников двигателя с гидродинамической смазкой. Дело в том, что при остановке мотора валы ложатся на постели, а при каждом старте сдергиваются с места, вызывая механический износ подшипников. Поэтому, угодив в пробку, отключайте «Старт-Стоп», чтобы стартер и АКБ прослужили дольше. И не стоит пользоваться постоянно.

Устройство «Старт-Стоп» – игрушка для автолюбителей. Ей комплектуются многие авто среднего класса в базовой комплектации. Можно лично проверить достоинства и недостатки на собственном опыте. Если не понравиться — можно отключить. Но выбирать автомобиль, учитывая наличие этой опции нет смысла.

Система Старт/Стоп принцип работы, экономия бензина с системой Start-Stop

Чтобы внести некоторую ясность и провести автомобильный «ликбез», мы решили подробнее рассказать обо всех особенностях этой авто системы.


Преимущества системы Старт/Стоп


Естественно, что система Старт/Стоп была разработана для достижения определенной цели, а точнее, для:



  • Снижения выброса автомобилями углекислого газа
  • Экономии топлива
  • Сокращения количества шума, издаваемого при работе двигателя на холостом ходу


Все эти цели близко известны каждому авто владельцу, поэтому ученые постоянно разрабатывают методы для достижения этих первостепенных задач. После того, как исследователи подсчитали, что 30% всего рабочего времени любой машины – это работа двигателя вхолостую, идея о системе автоматического включения-выключения мотора возникла искрометно! Каким именно образом собралась такая львиная доля холостого хода – известно всем авто владельцам: светофоры, пробки, тянучки и т. д.


Система Старт/Стоп идеально подходит для решения одной из самых трудных проблем нашей эпохи (смог), хотя и не на 100%, но частично она с этим справляется. Не так давно Старт/Стоп (ом) ученые решили оснащать все выпускаемые

гибридные автомобили, но через некоторое время разработчики пришли к выводу, что в этом устройстве нуждаются и автомобили, работающие на привычном бензине или более тяжелом топливе. С 2015 года половина автомобилей от разных брендов начали выпускаться, оснащенные именно таким оборудованием.


Главный принцип работы Старт/Стоп


Если кто-то до этого так и не смог уловить принцип системы Старт/Стоп, то пришло время разобраться в этом вопросе:


Как только автомобиль перестает двигаться (например, на светофоре) – двигатель выключается автоматически. Чтобы запустить двигатель для движения снова, достаточно отпустить педаль тормоза (для автоматической трансмиссии) или нажать педаль «сцепления» (для механической коробки передач). Вот так совсем несложно и экономично в плане расхода топлива теперь можно ждать «зеленый» свет или стоять в пробке.


Состоит оборудование Старт/Стоп из 2 элементов:



  1. Блок управления.
  2. Устройство, которое производит многократный пуск двигателя внутреннего сгорания в необходимое время.


Система Старт/Стоп может работать по нескольким принципам остановки и запуска двигателя:



  1. С помощью стартер-генератора (реверсионного генератора)
  2. С помощью усиленного стартера
  3. С помощью впрыска топлива в цилиндры для его возгорания



Самые популярные и востребованные авто производители в своих автомобилях используют систему Старт/Стоп от компании Bosch с описанным выше принципом действия.

Например, Start Stop система в BMW от Bosch основывается на использовании специального стартера, у которого в запасе имеется огромное количество запусков двигателя, да и потенциал использования гораздо больший. Такой стартер работает почти бесшумно и за 1 мгновение запускает двигатель.


Какие именно действия может выполнять система Старт/Стоп:



  • Запуск двигателя.
  • Прекращение работы двигателя.
  • Контроль над уровнем заряда в аккумуляторе.


Какие устройства помогают системе Старт/Стоп работать без сбоев:



  • Датчики (датчик положения педали сцепления для «механики» и педали тормоза для «автомата», датчик заряда аккумулятора, датчик, считающий обороты коленвала, и еще несколько дополнительных датчиков).
  • Блок управления (электронный) с соответствующим программным обеспечением.
  • Устройства, которые приводят команды системы в исполнение
    (катушки зажигания, стартер и форсунки для впрыска топлива).


Как работает система Старт/Стоп


Как только автомобиль останавливается на светофоре, то есть совершает полную остановку, датчики системы Старт/Стоп распознают, что количество оборотов коленвала равно 0. Дальше работа двигателя останавливается, а вся включенная электроника продолжает функционировать от аккумулятора. При движении педали тормоза или сцепления (в зависимости от того, какая у вас коробка – автоматическая или механическая соответственно) устройство Старт/Стоп начинает запускать стартер. Стартер в свою очередь мгновенно запускает двигатель. Число таких операций ни чем не лимитируется, поэтому система Старт/Стоп будет включаться столько, сколько вам понадобится.


Если заряд в аккумуляторе опустится ниже нормы, то специальный датчик оповестит систему об этом и она тут же будет отключена. Включится она только тогда, когда в батарее уровень заряда поднимется до определенного показателя. Если вы по какой-то причине захотите самостоятельно отключить Старт/Стоп, то для этого вам понадобится нажать лишь 1 кнопку, расположенную на панели приборов.


Компания Kia Motors создала свою систему Старт/Стоп, но на основе управления автомобильным генератором. Как только на двигатель обрушивается максимальная нагрузка, система отключает генератор, тем самым сокращая мощность работы двигателя и экономя топливо. Так же устройство может работать и в обратном направлении: при нажатии педали тормоза мощность двигателя уже нам не интересна, поэтому включается генератор и подзаряжает аккумулятор. В ситуациях, когда аккумулятор разрядился больше, чем на 75%, система полностью само выключается.


Еще одна подобная система от компании Valeo, но здесь устройство работает на базе реверсионного генератора. Этой системой Start Stop оснащены автомобили Mercedes. Экономия топлива достаточно ощутима – 10%.


Если кто-то не знает, что представляет собой реверсионный генератор, то это электрическое устройство, создающее переменный ток. Другими словами, реверсионный генератор в зависимости от надобности может работать поочередно то стартером, то генератором. С помощью приводного ремня и обратного натяжителя сила устройства может передаваться в 2 разных направлениях. Работу реверсионного стартера почти не слышно, а запускается он в 2 раза быстрее обычного. Для сравнения реверсионный запускается за 0,4 секунды, а простой – за 0,8.


Если сравнивать систему от Valeo с системой от Bosch, то в первом случае у устройства есть свой отдельный блок управления. Остальные части (датчики и другие элементы) очень схожи.


Совсем свежей разработкой среди подобных систем стало устройство, работающее от рекуперативного торможения. Именно благодаря остановке система получает энергию и за счет этого экономит топливо: батарея заряжается от силы торможения.


И еще одна система от Mazda – двигатель запускается от впрыска бензина в цилиндр с его дальнейшим возгоранием. Эти системы обычно применяются в бензиновых авто, например такими Start Stop (ами) оборудована Honda.


Системы с впрыском топлива в двигатель при остановке двигателя фиксируют цилиндры в определенном положении, из которого потом будет легко завести двигатель снова. Если мотор нужно запустить ненадолго, то к работе подключается стартер. Такой алгоритм позволяет сэкономить до 9% топлива. Единственный недостаток – устройством могут быть оборудованы автомобили только с механической коробкой передач.


Трудно представить, что технологический прогресс уже достиг такого уровня: авто самостоятельно выключает подачу топлива для экономии ваших денег и поддержания экологической чистоты. Если провести элементарные математические расчеты, то 10% из общей суммы затрат на заправку топлива в месяц — это не мало и ощутимо для любого семейного бюджета. Будем надеяться, что в будущем новые технологии помогут экономить еще большие суммы наличных.

Что такое автоматический старт-стоп и как он работает?

В этой статье содержится:

    Автоматический старт-стоп Техническая инновация, помогающая окружающей среде

    Идея системы старт-стоп проста: если двигатель останавливается на короткое время, например, во время ожидания в пробке фары, расход топлива и выбросы сокращаются. Таким образом, автоматическая система старт-стоп помогает экономить топливо и защищать климат. С помощью этой технологии CO 2 – выбросы можно уменьшить на 3 – 8%. Польза для окружающей среды и повышенная эффективность привели к быстрому распространению систем автоматического запуска на все классы транспортных средств. Ввиду более строгих правил ЕС по выбросам загрязняющих веществ автотранспортными средствами производители автомобилей также все чаще внедряют в свои модели интеллектуальные системы «старт-стоп».



    Система старт-стоп определяет, когда автомобиль стоит, и на основе датчиков определяет ряд других факторов, касающихся режима работы автомобиля. Если водитель остановился на светофоре и установил нейтральную передачу, система старт-стоп останавливает двигатель. В некоторых более поздних моделях двигатель даже выключается, если скорость падает ниже определенного значения. Хотя двигатель и, следовательно, основной источник питания для всех систем выключен, все потребители электроэнергии и вспомогательные устройства по-прежнему получают питание. Это обеспечивается аккумуляторной батареей автомобиля. Как только сцепление приводится в действие, автоматическая система старт-стоп перезапускает двигатель. Для автомобилей с автоматической коробкой передач или коробкой передач с двойным сцеплением автоматическая система старт-стоп реагирует только на нажатие тормоза. Если автомобиль тормозится до полной остановки, а нога водителя остается на педали тормоза, автоматическая система старт-стоп останавливает двигатель. При отпускании тормоза автоматическая система снова запускает двигатель.

    Датчики управляют автоматической системой старт-стоп

    Автоматическая система старт-стоп получает информацию о состоянии движения от различных датчиков. Датчик нейтральной передачи, датчик скорости вращения колеса и датчик коленчатого вала предоставляют информацию о том, движется ли автомобиль или стоит на месте. Контроллер двигателя координирует процессы старт-стоп и согласовывает их с системой управления двигателем. Электронный датчик аккумуляторной батареи (EBS) передает данные о состоянии заряда, напряжении и температуре аккумуляторной батареи. Поскольку напряжение в бортовой сети кратковременно падает при каждом запуске двигателя, компенсация необходима для обеспечения правильной работы важных устройств и электронных помощников. . Чтобы стартер выдерживал нагрузки, связанные с повышенным числом пусков, и не изнашивался преждевременно, детали стартерного блока, подвергающиеся особым нагрузкам, усилены и рассчитаны на длительный срок службы. Это касается подшипников, редуктора и зацепляющего механизма стартера.



    Рекуперация и автоматические системы старт-стоп Новые поколения аккумуляторов для инновационных технологий

    В то время как обычные аккумуляторы достигают своих пределов даже в автомобилях с автоматическими системами старт-стоп, аккумуляторы с технологией AGM были специально разработаны для автомобилей, которые не только имеют технологию «старт-стоп», а также систему рекуперации энергии (рекуперации), а также другие системы экономии топлива. Аккумулятор с технологией AGM способен принимать энергию, которую он получает за счет рекуперации, с высокой эффективностью. Напротив, аккумуляторы с технологией EFB предназначены только для автомобилей с автоматическими системами старт-стоп начального уровня.

    Это также может вас заинтересовать:  Когда стоит перейти на AGM?



    Рекуперация – как электричество вырабатывается из энергии торможения

    Во время рекуперации или рекуперации энергии торможения электрическая энергия вырабатывается, как только транспортное средство тормозит и двигатель переходит в режим тяги. В автомобилях с рекуперацией генератор возвращает рекуперированную энергию обратно в аккумулятор, чтобы использовать ее для работы функций комфорта во время последующей фазы остановки. С помощью этой эффективной технологии и мощного аккумулятора AGM можно добиться большей экономии топлива и дальнейшего снижения выбросов по сравнению с простыми системами старт-стоп. Чтобы еще больше повысить общую эффективность, в некоторых автомобилях генератор, который обычно работает все время (и потребляет мощность двигателя), отключается во время фаз разгона. Поэтому вся мощность мотора доступна для разгона и двигатель может работать особенно эффективно. На этом этапе все электрические функции питаются от аккумулятора, что еще раз показывает важность мощного аккумулятора, соответствующего системе управления энергопотреблением автомобиля для современных бортовых сетей.

    Система старт-стоп вашего автомобиля причиняет вам вред в долгосрочной перспективе?

    Существует несколько советов и приемов, которые помогут вам снизить расход топлива. И один из них все чаще встраивается прямо в ваш автомобиль. Многие новые автомобили имеют систему старт-стоп, номинально предназначенную для уменьшения расхода топлива на холостом ходу. Но действительно ли эта функция экономит топливо? И даже если это произойдет, могут ли из-за этого возникнуть какие-либо долгосрочные проблемы?

    Как работает система старт-стоп в вашем автомобиле? 2021 Mercedes-AMG GLB 35 кнопка деактивации системы старт-стоп крупным планом | Мэтью Скварчек

    Впервые представленные в 1970-х годах, системы старт-стоп, или «автоматический старт-стоп», как их иногда называют, в последние несколько лет стали более распространенными. И это благодаря усовершенствованиям автомобильной электроники, особенно стартеров и гибридных силовых агрегатов.

    Хотя каждая система старт-стоп немного отличается, они работают примерно одинаково. Когда ваш автомобиль обнаруживает, что вы остановились и нажимаете на педаль тормоза, он отправляет сигнал в ЭБУ, Хейнс объясняет. Затем ECU временно отключает системы подачи топлива и зажигания вашего автомобиля, выключая двигатель. А когда вы убираете ногу с педали тормоза и/или нажимаете на педаль акселератора, ЭБУ сообщает двигателю о перезапуске. Можно даже дать автомобилям с механической коробкой передач системы старт-стоп, отмечает CJ Pony Parts .

    Хотя новейшие системы старт-стоп работают довольно плавно, некоторые владельцы считают их слишком грубыми или раздражающими для ежедневного использования. Однако автопроизводители предприняли ряд шагов, чтобы исправить это.

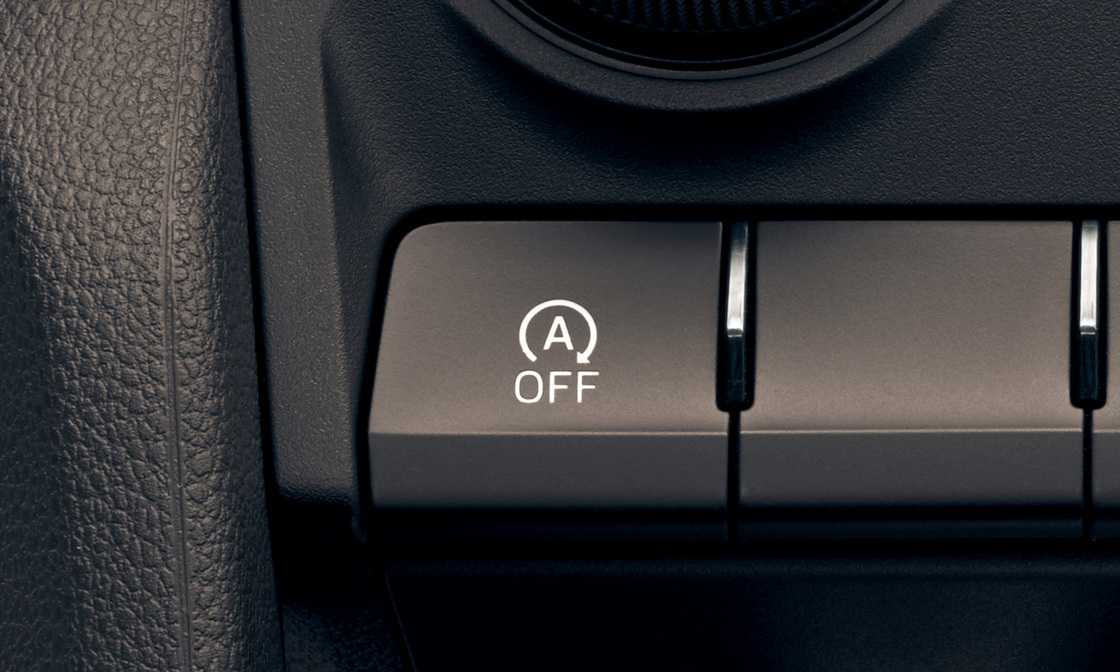

    Во-первых, автомобили с системами старт-стоп обычно имеют специальную кнопку для отключения этой функции, Примечания «Автомобиль и водитель ». А поскольку стартеры гибридов часто используются в качестве генераторов, они могут «сгладить» любую оставшуюся неровность.

    Вредит ли использование системы «старт-стоп» двигателю или другим частям автомобиля? 2021 Buick Envision, центральная консоль крупным планом с кнопкой деактивации системы старт-стоп в углу | Buick

    СВЯЗАННЫЙ: Является ли дистанционный запуск вашего автомобиля незаконным в вашем штате?

    Но какими бы сложными ни были системы «стоп-старт», они не безошибочны. И, что более важно, их использование означает, что двигатель вашего автомобиля выключается и включается несколько раз за поездку. Это привело к некоторым опасениям потребителей, что технология может ускорить износ двигателя и потенциально нанести долгосрочный ущерб.

    Справедливости ради следует отметить, что при выключении двигателя различные металлические поверхности соприкасаются без смазывающей защиты масла. Кроме того, стартерные двигатели со временем изнашиваются, как и питающие их аккумуляторы. Итак, на поверхностном уровне в неприятии технологии «стоп-старт» есть некоторая логика.

    Вы оставляете систему старт/стоп включенной или отключаете ее? https://t.co/wn9QMiTiyT pic.twitter.com/WYnneVX4vF

    — Автомобиль и водитель (@CARandDRIVER) 18 ноября 2018 г.

    СВЯЗАННЫЕ: Как уберечь аккумулятор автомобиля или мотоцикла от разрядки

    Однако, по большей части эти потенциальные недостатки были устранены, поясняет RAC . Во-первых, современные масла обладают значительно лучшими смазывающими и противоизносными свойствами, чем их предшественники. Кроме того, многие системы «стоп-старт» не включаются, пока двигатель не прогреется. Это гарантирует, что масло и другие жидкости должным образом циркулируют и покрывают различные компоненты двигателя.

    Во-вторых, автомобили с системами старт-стоп, гибридными или нет, имеют увеличенные и усиленные стартеры специально для решения проблем износа. Они также могут определить, слишком ли разряжена батарея, чтобы перезапустить двигатель. В этом случае двигатель продолжает работать для подзарядки аккумулятора.

    Система «стоп-старт» также знает, работает ли ваш кондиционер, указывает Хейнс . Если это так, двигатель продолжает работать, чтобы поддерживать его. И та же история, если ваш обогреватель работает, Запчасти CJ Pony доп.

    Действительно ли это экономит топливо?

    Действительно ли системы старт-стоп экономят газ? Мы протестировали 3 автомобиля http://t. co/NSBPUac7xC pic.twitter.com/158Wkk3N1X

    — Эдмундс (@edmunds) 1 декабря 2014 г.

    СВЯЗАННЫЕ С: 5 самых экономичных малых внедорожников Do Consumer Reports Соответствуют их рейтингам EPA?

    Но хотя системы старт-стоп не обязательно повреждают двигатель, действительно ли они улучшают экономию топлива? Одним словом, да. Но, как и в случае с любой технологией экономии топлива, ваша экономия зависит от того, как и где вы ездите.

    Как упоминалось ранее, ваш двигатель не выключится, если работает система HVAC. И это сокращает потенциальную экономию топлива. Когда

    Edmunds тестировал систему старт-стоп в Mini Cooper, обозреватели обнаружили, что использование кондиционера означало «улучшение экономии топлива всего на 2,9%. Но с его выключением старт-стоп улучшил экономию топлива на 9,5%. А Jaguar и BMW, протестированные вместе с Mini, также сократили расход топлива примерно на 10% благодаря технологии «старт-стоп».

    Короче говоря, системы «стоп-старт» помогут вам сэкономить топливо и не повредят ваш двигатель.
