КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

Как провести замену поршневых колец своими руками?

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

5 Советов как держать ваш Мерседес в форме зимой

Как проверить

Что на самом деле делает термостат моей машины

Когда температура наружного воздуха летом достигает восьмидесяти пяти градусов или выше, вы можете отрегулировать домашний термостат, чтобы в доме было прохладнее и комфортнее для вашей семьи. В конце концов, работа термостатов заключается в регулировании температуры или активации другого устройства, такого как кондиционер, когда температура достигает определенного уровня. Вы можете быть удивлены, узнав, что большинство автомобилей оснащены термостатом как часть системы охлаждения двигателя . В то время как домашний термостат используется для наблюдения за интерьером вашего дома, термостат вашего автомобиля используется для регулирования температуры двигателя, чтобы он оставался прохладным.

Большинство двигателей с жидкостным охлаждением снабжены термостатом диаметром около 2 дюймов, расположенным между двигателем и радиатором. Его работа заключается в отслеживании температуры охлаждающей жидкости двигателя для точного регулирования потока охлаждающей жидкости через радиатор, обеспечивая работу двигателя при оптимальной температуре.

Неотъемлемая часть системы охлаждения и принцип ее работы

В дополнение к контролю температуры термостат также блокирует поток охлаждающей жидкости к радиатору при низкой температуре двигателя. пока двигатель не прогреется. Когда двигатель холодный, охлаждающая жидкость не будет течь через двигатель. Однако по мере повышения температуры термостат начинает медленно открываться. К тому времени, когда двигатель достигнет примерно 200 градусов по Фаренгейту, термостат будет полностью открыт. Поскольку отверстие позволяет горячей охлаждающей жидкости в двигателе течь через радиатор, водяной насос выталкивает охлаждающую жидкость с более низкой температурой из радиатора в двигатель. Позволяя двигателю прогреться как можно быстрее, термостат помогает уменьшить износ двигателя, образование отложений и выброс ненужных выбросов.

Термостаты пользуются успехом благодаря своей эффективной конструкции. Они представляют собой небольшой цилиндр, расположенный со стороны двигателя устройства, который заполнен воском, который медленно плавится при температуре примерно 180 градусов по Фаренгейту, однако это может сильно различаться от автомобиля к автомобилю. Шток, соединенный с центром клапана, давит на парафин, и когда парафин тает, он расширяется, выталкивая шток из цилиндра, открывая клапан и пропуская охлаждающую жидкость. Воск значительно расширяется, потому что воск переходит из твердого состояния в жидкое в дополнение к расширению от тепла. Когда двигатель выключается, процесс идет в обратном порядке, чтобы начать все заново при повторном запуске двигателя.

Общие проблемы с автомобильными термостатами

Чаще всего, когда термостат выходит из строя, происходит одно из двух: термостат либо застрял в открытом положении, либо застрял в закрытом положении. Вот как определить, застрял ли термостат вашего автомобиля в открытом или закрытом положении:

• Застрял в открытом положении — когда термостат застрял в открытом положении, в радиатор поступает непрерывный поток охлаждающей жидкости, что приводит к остановке двигателя. работает холоднее, чем рекомендуется. Это хорошо, верно? К сожалению нет. Двигатели с переохлаждением фактически работают неэффективно, что приводит к увеличению расхода топлива, повышению уровня выбросов и увеличению износа компонентов двигателя. Поскольку поток охлаждающей жидкости постоянный, а температура двигателя не достигает приемлемого уровня, двигатель может иметь проблемы с производительностью. Кроме того, обогреватель может не нагреваться должным образом, так как нагреватель использует охлаждающую жидкость двигателя для производства тепла.

• Застрял в закрытом положении — Когда термостат застревает в этом положении, циркуляция охлаждающей жидкости полностью блокируется, предотвращая попадание охлаждающей жидкости в радиатор для охлаждения. Это приведет к чрезвычайно высокой температуре двигателя, что приведет к перегреву автомобиля.

Общие симптомы неисправности автомобильного термостата

Замена термостата является довольно недорогим ремонтом по сравнению со стоимостью замены двигателя из-за повреждения, вызванного чрезмерным нагревом или повторяющимся перегревом. Вот три наиболее распространенных симптома, которые могут возникнуть в вашем автомобиле при необходимости замены термостата:

• Датчик температуры показывает высокое значение или перегрев двигателя — Через несколько минут после запуска двигателя вы заметите, что датчик температуры автомобиля показывает, что температура быстро растет и может перейти в красную зону датчика. Это может быть первым признаком неисправного термостата.
• Беспорядочные изменения температуры – Колебания температуры, такие как датчик, указывающий, что температура от аномально низкой до немедленной и необычно высокой, могут привести к ухудшению работы двигателя.
• Утечки охлаждающей жидкости – Утечки охлаждающей жидкости могут быть заметны в нескольких местах, но довольно часто они обнаруживаются вокруг корпуса термостата.

Термостат хоть и маленький, но мощный. Обеспечение правильной работы термостата жизненно важно для того, чтобы ваш двигатель поддерживал правильную температуру для работы. Не ждите, пока ваш автомобиль осмотрит сертифицированный техник , если он показывает, что двигатель работает слишком горячий или слишком холодный. Игнорирование симптомов, указывающих на то, что ваш термостат находится под давлением, может привести к необратимому повреждению двигателя, что приведет к дорогостоящему и обширному ремонту.

как это работает, симптомы, проблемы, тестирование

Обновлено: 02 октября 2022

Один или два электрических вентилятора, прикрепленных к задней части радиатора, включаются, когда это необходимо, чтобы нагнетать больше воздуха через радиатор. Водяной насос вытягивает охлаждающую жидкость из радиатора и нагнетает ее обратно в двигатель.

Нормальная рабочая температура современного двигателя составляет от 194°F (90°C) до 221°F (105°C).

Обычный термостат представляет собой простой двухходовой клапан с регулируемой температурой, который открывается при определенной температуре. В большинстве автомобилей термостат устанавливается на двигатель и подключается к верхнему или нижнему патрубку радиатора. Прочитайте, как работает термостат, и посмотрите схемы ниже.

См. несколько примеров: термостат в двигателе Ford 2,3 л EcoBoost. На этом фото показан корпус термостата двигателя Mazda 2.3L turbo DISI. Это фотография корпуса термостата в двигателе Dodge Charger SRT Hemi.

Симптомы неисправного термостата

Термостат застрял в закрытом положении: Если термостат заедает в закрытом положении, двигатель может перегреться. Также может потребоваться замена термостата, если из корпуса термостата протекает охлаждающая жидкость.

Двигатель очень долго прогревается, может ли это быть связано с термостатом?

Реклама

Во многих новых автомобилях требуется до 20-25 минут езды, прежде чем вы сможете получить приличный нагрев зимой. Нагреватель также может быть не таким сильным, как в старых автомобилях с большим двигателем. Это компромисс для лучшего расхода бензина. Как мы уже упоминали, одним из признаков того, что термостат застрял в открытом положении (или отсутствует), является падение температуры двигателя ниже нормы при движении по шоссе в холодную погоду.

Как проверяется термостат

В современных автомобилях работа термостата контролируется компьютером двигателя (PCM). В большинстве случаев, если термостат застрял в закрытом или открытом положении, загорится индикатор Check Engine. Наиболее распространенными световыми кодами Check Engine, связанными с термостатом, являются P0128 и P0126.

На этой диаграмме желтая линия — это температура двигателя, красная линия — температура верхнего шланга радиатора, а синяя линия — температура нижнего шланга радиатора.

При пуске холодного двигателя верхний шланг прогревается вместе с двигателем, но так как через радиатор нет потока, нижний шланг радиатора остается холодным.

Если бы термостат был заклинен в открытом положении, то нижний патрубок радиатора начинал бы нагреваться сразу после запуска двигателя.
Если бы термостат был заклинен в закрытом положении, потока не было бы даже после достижения двигателем рабочей температуры, а нижний патрубок радиатора оставался бы холодным.

Конечно, отсутствие протока через радиатор может быть вызвано и многими другими причинами помимо заклинившего-закрытого термостата. Если термостат застрял в закрытом положении, двигатель может перегреться, что может привести к дорогостоящему ремонту. Если есть подозрение, что термостат заклинил в закрытом состоянии, его обычно меняют.

Замена термостата

После обслуживания системы охлаждения всегда важно убедиться, что вентиляторы включаются при полностью прогретом двигателе, а система отопления внутри автомобиля может обеспечивать хороший нагрев на холостом ходу. Отсутствие тепла на холостом ходу может быть вызвано наличием воздушных карманов внутри системы охлаждения.

Следует ли заменять термостат в рамках регулярного технического обслуживания? Это не обязательно, однако, может быть хорошей идеей заменить термостат при восстановлении или замене двигателя.
Термостат тоже часто меняют вместе с водяной помпой, особенно если они расположены в одном районе.

Некоторые производители рекомендуют обновить программное обеспечение компьютера двигателя, если коды неисправностей, вызвавшие загорание индикатора Check Engine, связаны с термостатом после его замены.

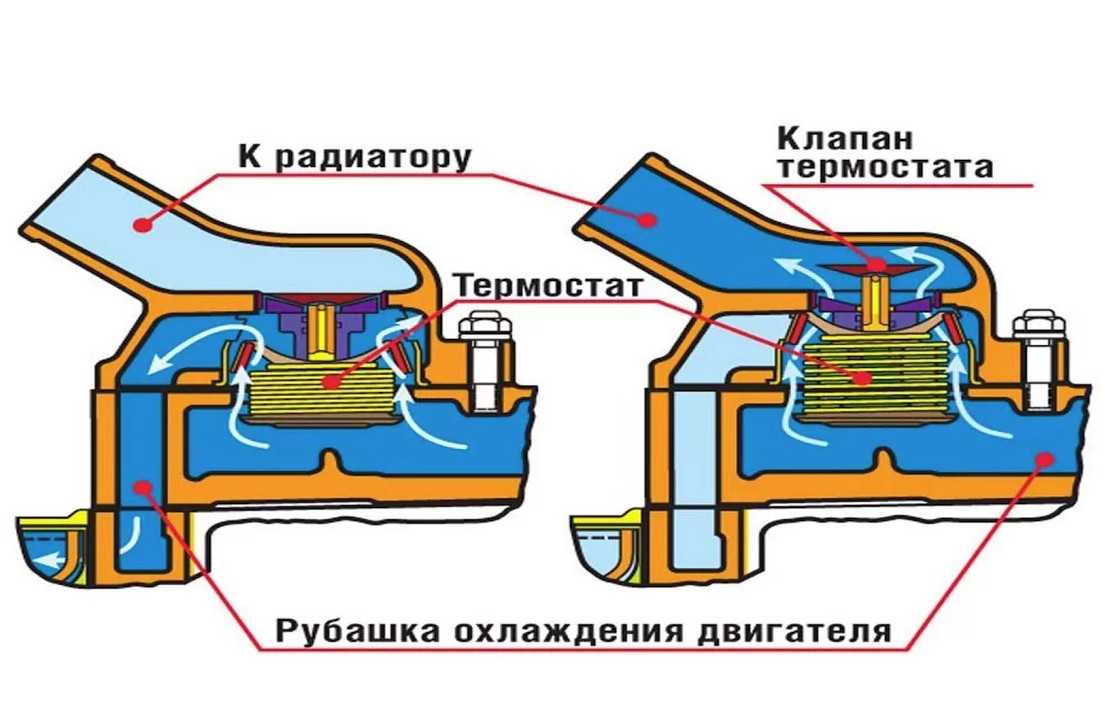

Как работает термостат в автомобиле

Термостат открыт:
По мере прогрева двигателя до рабочей температуры клапан термостата постепенно открывается, пропуская охлаждающую жидкость через радиатор.
