Разворот на перекрестке — как правильно разворачиваться на перекрестке согласно ПДД, как делать разворот на перекрестке

Разворот на перекрёстке ПДД описывает немногословно, упоминаются лишь запреты и случаи, когда он разрешен. Однако, данный маневр имеет ряд особенностей.

Как правильно делать разворот на перекрестке?

Правильный разворот на перекрестке с первого раза выполнить может быть нелегко, однако упоминается ряд пунктов из Правил, что обязуют к неукоснительному соблюдению:

  • Маневрирование выполняется с обязательным предупреждением о своих намерениях другим участникам движения посредством включения левого указателя поворота. При поломке внешних световых водитель автомобиля сообщает о будущей траектории используя левую руку, согнутую в локте.
  • Сам указатель не должен вводить в заблуждение и включается заблаговременно. В городе используется сигнал за 50-100 метров, за городом за 150-200 метров. Таким образом даётся возможность уведомить остальных и подготовиться к развороту. Важно, что включение не используется при совершении манёвра или его окончании, а заранее.
  • Сам разворот делается с крайнего левого положения.
  • Выполняется поворот/разворот таким образом, чтобы автотранспорт не оказался на полосе встречного движения, а иначе это может спровоцировать аварийную ситуацию.
  • В случае разворота с трамвайных путей при необходимости, автолюбитель не препятствует движению трамвая.
  • Разворачиваясь независимо от вида перекрёстка, необходимо уступить дорогу автотранспорту со встречных полос, что едут прямо или направо, а также трамваю.

Движение на перекрёстке может быть разным, от низкой до высокой интенсивности, главное, чтобы водитель транспортного средства не создавал опасностей для остальных.

Наши принципы

6 причин выбрать нашу автошколу

I

Никаких скрытых платежей

Сообщаем точные суммы и сроки перед заключением договора. Есть рассрочка платежа.

II

Коллектив автошколы

Веселый, стрессоустойчивый и пунктуальный. Обучают как мужчины, так и женщины.

III

Транспортные средства

МКП, АКП, электромобили и симулятор. Чистые и приятно пахнут. Климат- контроль. Гидроусилитель.

IV

Преподаватели и инструкторы

Постоянно учатся. Работают по чек-листу МРЭО. Онлайн в Telegram. Легко поменять.

V

Каждому клиенту доступно

Персональный менеджер. Теория офлайн и онлайн. Широкий выбор групп и адресов. Автосимулятор.

VI

Наши автоклассы

Комфортные столы и сиденья. Удобное расположение в городе. Климат- контроль.

Разворот на регулируемом перекрестке

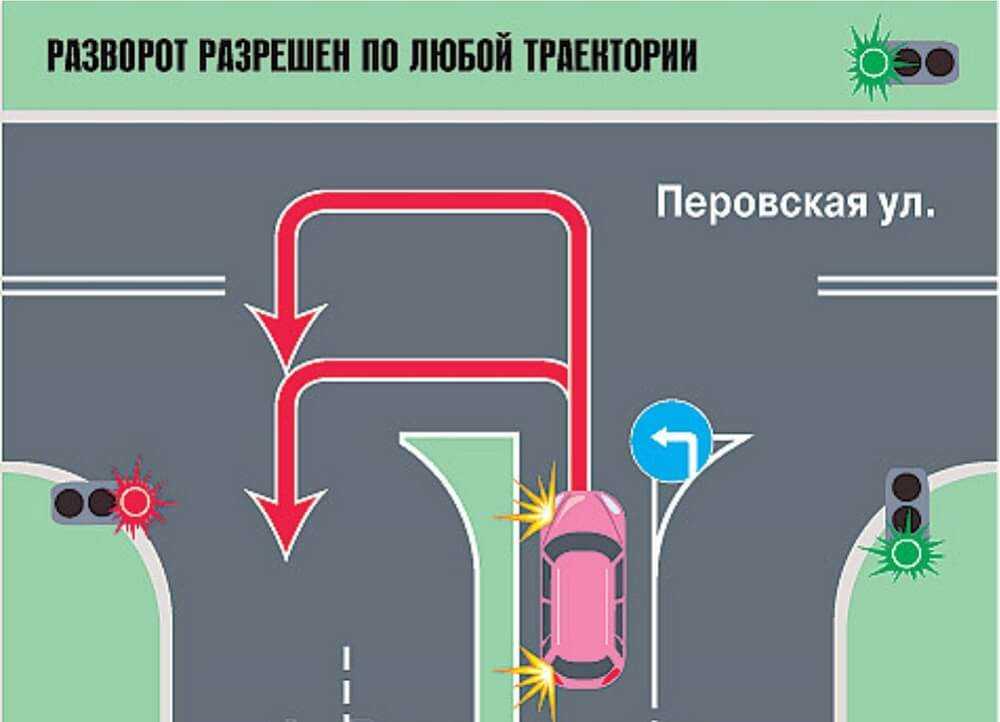

Разворот на перекрестке со светофором осуществляется достаточно просто:

  • Автомобиль необходимо перестроить в крайнее левое положение(как можно ближе к разметке посередине) и включить указатель левого поворота.
  • По включению зелёного сигнала и разрешённой стрелке на дополнительной секции налево, начинаем движение до середины перекрестка. Передние колёса авто сохраняют ровность.
  • Как выполнить разворот на регулируемом перекрестке? На середине перекрестка снижаем скорость и готовимся по требованию уступить дорогу встречке. Середина перекрестка – наше потенциальное место остановки. Если препятствий для движения нет – выполняем разворот.
  • Важно следить за тем, что происходит слева от авто и сзади.

Разворот на нерегулируемом перекрестке

Выполняя разворот на перекрёстке без светофоров и регулировщика стоит учесть, где авто двигается – на главной или второстепенной.

При высоких автомобильных потоках на нерегулируемых перекрёстках стоит отказаться от манёвра.

  • Перестраиваемся в крайнее левое положение и включаем указатель левого поворота для предупреждения.
  • При низкой скорости доезжаем до середины перекрестка.
  • Берем во внимание разворот на перекрестке с пешеходным переходом и встречными авто выполняется после предоставления преимущества.

Разворот на Т-образном перекрестке

Трехсторонние перекрестки могут иметь разные дорожные условия и одно з них – наличие одностороннего движения.

Разворот на перекрёстке с односторонним движением т-образной формы выполняется после полной оценки ситуации. Манёвр не запрещается на таком участке, в отличие от поворота налево. Главное, не создавать аварийных ситуаций и выполняешь его при условии низкого потока автотранспорта.

Через трамвайные пути

Поворот налево и разворот, когда имеются трамвайные рельсы, осуществляются с учётом перечня условий. Колея должна располагаться на равном уровне с проезжей частью, нет запретов или указаний выполнения манёвров с необходимых полос, отсутствует сплошная линия разметки. На перекрёстке с трамвайными путями нужно брать во внимание приоритет рельсового транспорта. При равнозначных условиях на дороге автолюбитель обязан дать дорогу трамваю и только после этого заезжать на колею попутного направления. Манёвр выполняется именно с рельс нашего направления и не мешая движению транспортных средств. (Трамваю и встречному потоку).

С разделителем

При наличии разрыва в разделительной полосе выполнение разворота не запрещается, независимо от того, в городе он или нет. Главное, чтобы габариты транспортного средства предоставляли возможность безопасно и без ущерба его осуществить. Разрыв может быть обозначен соответствующими дорожными знаками и разметкой, а также иметь ширину от пары сантиметров до нескольких метров.

Манёвр разворота совершается с крайнего положения, важно уведомить о намерениях остальных водителей световым указателем, так как при наличии разделительной возможно увеличение скоростного режима. Если разрыв находится на перекрёстке, то при развороте предоставляем дорогу автомобилям, имеющим приоритет. Чаще всего места с технологическими разрывами разделительной вне перекрёстков предусматривают разворот лишь с одной стороны, исключая «угадывание» траектории разворота встречных транспортов.

Где запрещен разворот на перекрестке?

Дабы точно понимать, разрешён ли разворот на перекрёстке и вне перекрестка, обратимся к ПДД и местам запрета совершения манёвра. Запрещено:

  1. Маневрирование в туннелях, на жд-пересечениях.
  2. Эстакады, мосты, путепроводы. ( А также под ними)
  3. На пешеходных, не ближе 10 м перед обозначенным местом для перехода и после.
  4. Обзорность дороги меньше 100м хотя бы в одну сторону.
  5. На магистралях и дорогах для авто, в технических разрывах. Кроме случая наличия указанного места для разворота.

В случае перекрестков, отсутствуют запреты для выполнения, а лишь условия безопасного совершения. (За исключением запретов соответствующими знаками и разметкой).

Автошкола в Днепре “Проспект” проводит постоянный набор групп на категорию «A», «В», «С», обучение на права категории «D», свяжитесь с менеджером по тел +38 (067) 572-68-42 (Тelegram) или оставьте заявку на сайте, для записи на обучение.

Как правильно развернуться на перекрёстке? — Kolesa.kz || Почитать

Типичная ситуация: вам нужно развернуться, слева тянется сплошная разметка — придётся разворачиваться на ближайшем перекрёстке. Всё верно, но как это сделать правильно?

Однозначно ответить нельзя — перекрёстки бывают разных конфигураций. Но есть одно требование, которое необходимо выполнять всегда, — соблюдать пункт 8.7 ПДД РК:

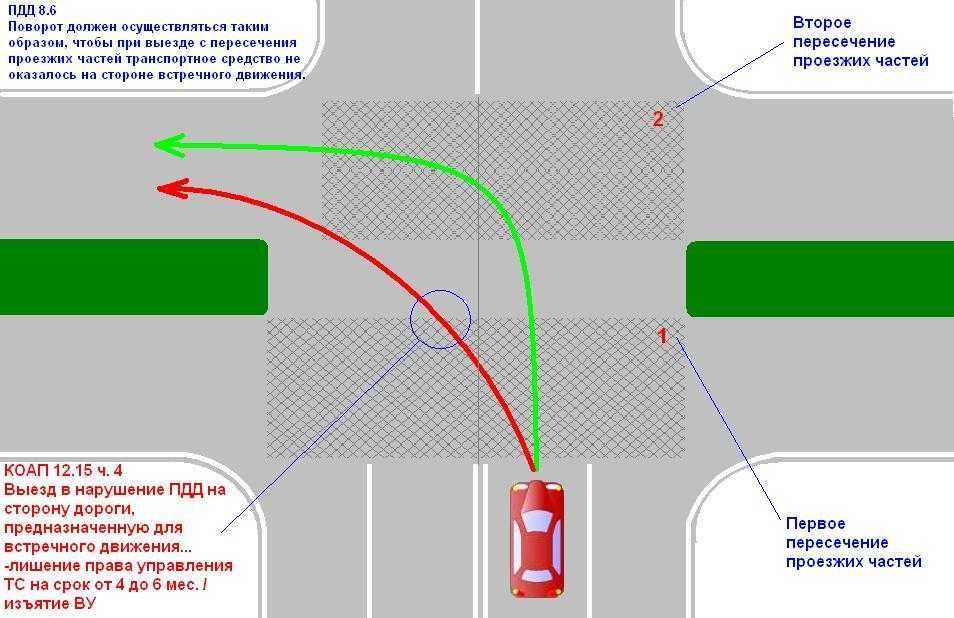

Поворот осуществляется таким образом, чтобы при выезде с пересечения проезжих частей дорог транспортное средство не оказалось на стороне встречного движения.

Казалось бы, к чему он, ведь поворот (возможный не только налево, но и направо) и разворот не одно и то же.

А теперь пример: вы движетесь по проспекту Райымбека в Алматы и решили развернуться на пересечении с улицей, к примеру, Панфилова. Особенность этого места в том, что оно имеет два пересечения проезжей части в пределах одного перекрёстка. Поэтому на них необходимо разворачиваться по большому радиусу, т. е. так, чтобы при выезде с первого пересечения не оказаться на стороне движения встречных машин.

Разворот на перекрёстке с разделительной полосой

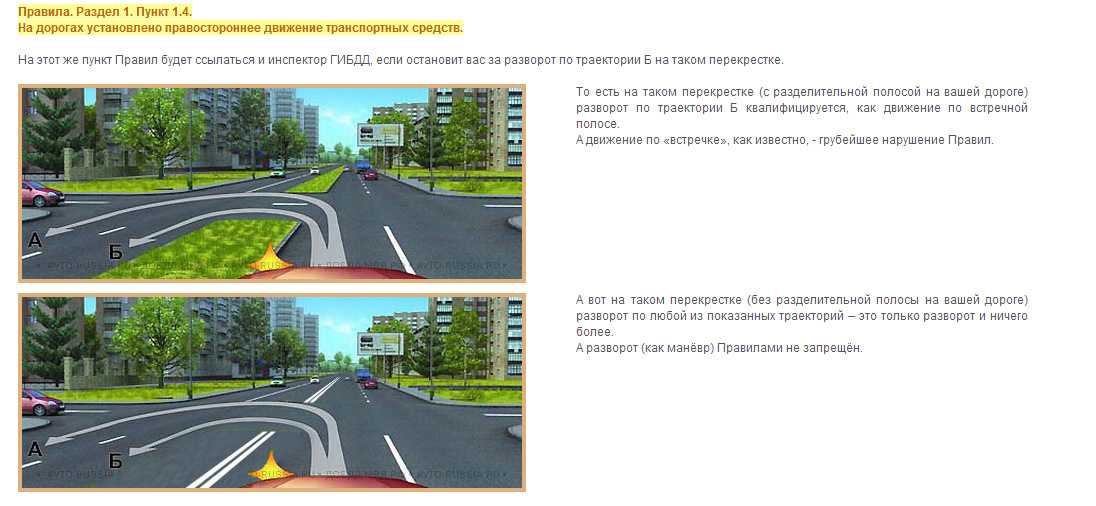

На обычном перекрёстке разворачивайтесь так, чтобы при выезде с него также не оказаться на встречной стороне дороги.

Разворот на обычном перекрёстке

Второе правило, которое необходимо соблюдать (п.  8.6 ПДД РК):

Перед поворотом направо, налево или разворотом водитель заблаговременно занимает соответствующее крайнее положение на проезжей части дороги и на полосе, предназначенной для движения в данном направлении.

Разворот разрешён только с крайней левой полосы (или с трамвайных путей, если не установлен знак «Движение по полосам»), хотя есть одно исключение (п. 8.8 ПДД РК):

Если транспортное средство из-за своих габаритов или по другим причинам не может выполнить поворот на перекрёстке и вне его или разворот на перекрёстке с соблюдением требований пункта 6 настоящего раздела, допускается сместиться частично, а при необходимости и полностью, на соседнюю полосу.

Тут всё понятно.

А вот какую траекторию выбрать для разворота на самом перекрёстке, знают не все. В том числе и сами Правила дорожного движения.

Во всех ПДД нет ни слова о том, как проехать перекрёсток при развороте или повороте налево. Есть лишь упоминание, что при выезде нужно быть на стороне дороги своего направления, и прямые запреты того, как разворачиваться нельзя (п.  8.12-1 ПДД РК):

Разворот запрещается на пешеходных переходах и на перекрёстках по линии тротуаров или обочин.

Разворот на перекрёстке с пешеходным переходом

Других запретов нет. Поэтому на всех перекрёстках с одним пересечением проезжей части, в том числе и на Т-образных, при развороте можно, в зависимости от ситуации, выбрать траекторию как по большому, так и по малому радиусу. Главное, чтобы манёвр не нарушал требования вышеприведённых пунктов ПДД.

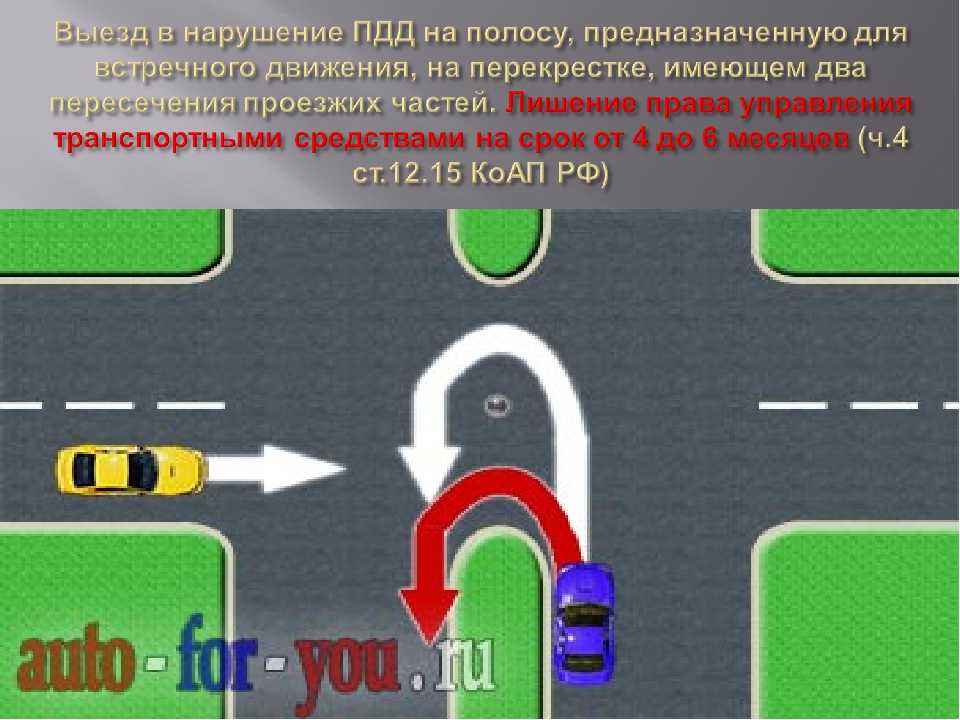

Но на перекрёстках с пересечением двух и более проезжих частей разворачиваться необходимо только по большому радиусу.

Будьте внимательны на дорогах, соблюдайте правила дорожного движения!
