Не работают дворники на ВАЗ 2107: причины, замена моторчика, ремонт

Поломка стеклоочистителей при ненастной погоде делает дальнейшее движение затруднительным. Если его продолжать, высока вероятность попасть в аварию. Большинство неисправностей можно устранить в пути, но для ликвидации некоторых лучше иметь более приемлемые условия.

1 Основные неисправности – способы устранения

Если не работают дворники ваз 2107, поиск неисправности начинают с простого: проверки предохранителя. При целом предохранителе возможны повреждения проводов или окисление наконечников. Зачищаем наконечники, устраняем повреждения. Неисправность может скрываться и в переключателе режимов, его меняем. Возможно, износились или зависли щетки электродвигателя. Заменяем их новыми или устраняем зависание, коллектор зачищаем мягкой канцелярской резинкой.

Первая мысль, которая должна возникать у автолюбителя при выходе из строя дворников — проверить предохранители

Похожие статьи

Если предохранитель рабочий, а дворники не двигаются, возможно, они примерзли к стеклу. Иногда водители бросают в отсек, где находится механизм дворников, различные предметы. Они могут застопорить работу дворников. Иногда по каким-то причинам происходит деформация рычагов трапеции. Их выравниваем или заменяем новыми. Самое неприятное, что может случиться – это короткое замыкание обмотки электродвигателя. Если это произошло с якорем, можно его заменить, а лучше при любом коротком замыкании купить и установить новый двигатель.

Дворники работают в двух режимах: постоянном и прерывистом. Отсутствие прерывистого режима указывает на неисправность переключателя или реле. Их придется заменить. Может замкнуть проводка на контактной стойке, ремонтируем ее устранением замыкания. Случается, что положение переключателя для прерывистого режима вызывает безостановочную работу дворников. Вероятно, неисправно реле – его меняем. Иногда реле дворников можно исправить. Дворники могут не работать прерывисто, если увеличен зазор между контактами реле, или не останавливаются, когда они спеклись. В обоих случаях регулируем зазор.

Иногда дворники работают неправильно: останавливаются в самом неподходящем месте, в исходное положение не возвращаются. Вероятно окисление контактов концевого выключателя электродвигателя или происходит неполное замыкание. Контакты зачищаем, пластину выключателя подгибаем. Неподвижные дворники при работающем электродвигателе свидетельствуют о том, что разрушена шестерня в редукторе двигателя или слабо закреплен кривошип на оси. Шестерню меняем, проверяем крепление кривошипа, затягиваем крепление.

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим «включено». Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если питание подается, но привод не работает, двигатель снимается и ремонтируется или проводится замена моторчика.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем «плюс» аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.

Проверяем напряжение на входе в реле. Если питание есть, виновато реле. При его отсутствии неисправность кроется в переключателе.

3 Поломка моторедуктора – последовательность действий при ремонте

Остановка дворников в произвольном месте вызывается поломкой редуктора. Устройство его такое, что заменить можно только шестерню. При поломке других деталей приходится менять его полностью. Причиной выхода из строя часто является примерзание щеток к стеклу зимой. Когда водитель поленился или забыл оторвать их, включил стеклоочиститель. Нагружается мотор, вал остается неподвижным, обмотки перегорают. Требуется снять и заменить электродвигатель.

Остановка дворников в произвольном месте вызывается поломкой редуктора

На классике ремонт выполняется в такой последовательности:

• ключом или головкой откручиваем рычаги, снимаем;
• откручиваем крепление трапеции, снимаем пластмассовые вставки;
• отключаем питание двигателя;

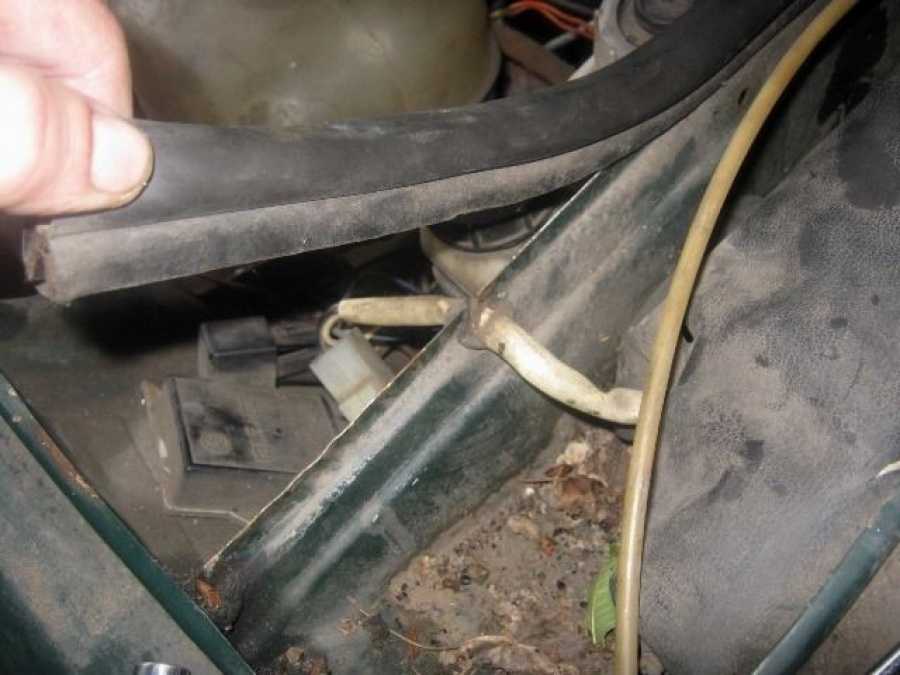

• вытягиваем провод, открываем защитный чехол мотора;
• с помощью головки откручиваем крепление моторедуктора;
• давим на выступы рычагов внутрь, потряхиваем, покручиваем привод, вынимаем кронштейн и тяги.

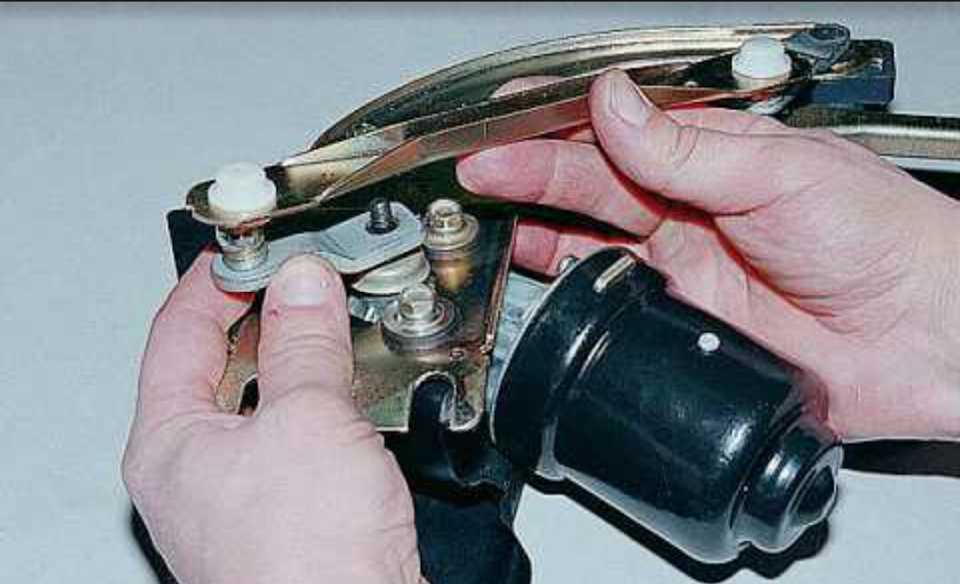

Разъединяем детали механизма, отворачивая гайки. Все становится доступным: можно менять шестерню или установить другой электромотор. Сборка проводится в обратной последовательности.

Если сняли моторчик, нелишне взглянуть на него, даже если он рабочий. Осматриваем коллектор: если он сильно загрязнен и резинка не помогает, проходимся мелкой наждачкой. Бывает, износ настолько велик, что приходится менять якорь или мотор полностью. При дефектах на шестерне ее тоже меняем. Изношенная резьба на валиках рычагов или щетках требует полной замены комплекта тяг. Зачищаем пластину концевого выключателя шкуркой. Смотрим на состояние уплотнителей для проводки: неэластичные или полопавшиеся заменяем, сняв внутреннюю распорную втулку.

4 Электродвигатель десятого семейства – установка на классику и замена

Привод с ВАЗ 2110 идеально подходит на классические ВАЗы, обладает лучшими характеристиками. О том, как снять мотор, было рассказано выше. Установка нового трудностей не представляет. Электрическую часть придется немного изменить. На «десятке» больше режимов и, чтобы оставить только два, вмешиваемся в мотор.

Отрываем лепесток, припаянный к корпусу (вместо него может быть провод), изолируем. Вынимаем проводку с разъемной клеммы, проводов всего 5. Один из желтых откусываем, он не понадобится. Зачищаем серый провод, который идет на конденсатор, прикручиваем к нему желтый, отрезав от папы, соединение изолируем. Снимаем старую колодку, вставляем 4 провода, начиная сверху по часовой стрелке (выступ на колодке находится справа). 1 – серый, 2 – синий, 3 – белый, 4 – черный.

Заднее стекло кузовов типа универсал и хэтчбек сильно загрязняется, поэтому на ВАЗ 2111 и 2112 установлен задний дворник. Если с электрооборудованием все в порядке, меняем электропривод. Снимаем обшивку багажной крышки: отвернув винты, отщелкиваем пистоны. Отворачиваем гайку, которой крепится поводок, снимаем его. Проталкиваем изнутри два пистона и вытаскиваем с помощью пассатижей. Накладку поддеваем отверткой, снимаем ее и защитный колпачок.  Отворачиваем одну гайку ключом на 24, еще две – на 10. Отключаем разъем, снимаем моторедуктор.

Не работают дворники ВАЗ 2107: причины и решения

Дворники играют важную роль в управлении любого автомобиля. Автомобиль ВАЗ-2107 оснащен парой дворников, которые обеспечивают очистку лобового стекла во время дождя. Эксплуатировать транспортное средство, на котором не функционируют дворники, категорически запрещено. Когда стеклоочистители отказываются работать, значит пришло время заняться их ремонтом. Причин неисправности стеклоочистителей достаточно много, поэтому в материале уделим внимание особенностям ремонта данных изделий на автомобиле ВАЗ-2107.

Содержание

• 1 Устройство стеклоочистителя
  • 1.1 Возможные неисправности стеклоочистителя
  • 1.2 Перестали включаться дворники
  • 1.3 Стеклоочистители не функционируют в режиме прерывания
  • 1. 4 Не функционирует электромотор очистителя
  • 1.5 Дворники не доходят до крайней точки
  • 1.6 Доработка дворников

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

• Электрический моторчик.
• Электрический насос омывателя.
• Предохранители.
• Реле управления.
• Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
• Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

• вышел из строя переключатель, что бывает в частых случаях;
• перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
• плохой контакт цепи или его отсутствие;
• неисправность моторчика стеклоочистителя;
• поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

1. извлекается реле;
2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Мотор и редуктор стеклоочистителя

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло. Это происходит из-за не оптимальной паузы между взмахами. Решить такую проблему можно при помощи доработки дворников. Как доработать дворники на ВАЗ-2107, узнаем далее.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

• Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
• Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
• Резистор припаивается к плате только с одной стороны.
• В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
• Когда провода припаяны, можно собрать реле и установить на место.
• Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
• Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.

После того, как схема собрана, можно осуществить включение дворников и проверить их функционирование. Переменный резистор имеет вид обычного регулятора, который представлен на фото ниже.

Есть еще один более простой способ модернизации стеклоочистителей, не требующий работы с паяльником. На рынке продаются уже готовые реле с регулировкой паузы. Вам нужно только купить подобное реле, и установить его вместо штатного. Более подробно об этом можно узнать из видео ниже.

Такая простая доработка существенно повысит срок службы щеток, что также немаловажно для водителей. Подводя итог, важно отметить, что ремонт дворников не является сложным процессом, но чтобы отремонтировать или найти причину поломки, следует подойти к ситуации с умом. Определить конкретно, как не работают дворники, а уже после искать поломку.

Поделиться с друзьями:

Как заменить двигатель стеклоочистителя

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены электродвигателя стеклоочистителя

Место обслуживания

226,75–981,31 долл. США

Диапазон цен для всех автомобилей

Электродвигатель стеклоочистителя — это устройство, используемое для удаления дождя, снега, льда и мусора с ветрового стекла. Почти все автотранспортные средства, в том числе автомобили, грузовики, поезда, плавсредства с кабиной и некоторые самолеты, оснащены такими дворниками, что обычно является обязательным требованием законодательства. Если двигатель стеклоочистителя не работает должным образом, знаки будут включать дворники, движущиеся только с одной скоростью и останавливающиеся в неправильном месте, или вообще не двигающиеся.

Часть 1 из 1: Замена электродвигателя стеклоочистителя

Необходимые материалы

• Набор шестигранных головок с метрической и стандартной головкой
• Плоскогубцы в ассортименте
• Набор отверток
• Медный молоток
• Съемник зажимов
• Набор комбинированных ключей, метрических и стандартных
• Одноразовые перчатки
• Наждачная шкурка/наждачная бумага
• Фонарик
• Набор метрических и стандартных ключей
• Монтировка
• Трещотка ⅜ привода
• Съемник уплотнения
• Набор головок метрических и стандартных ⅜ приводных
• Набор торцевых головок с метрической и стандартной резьбой ¼
• Динамометрический ключ ⅜
• Набор головок Torx
• Инструмент для снятия грязесъемника

Шаг 1: Снимите щетки стеклоочистителя . Вам нужно будет снять щетки стеклоочистителя, чтобы получить доступ к капоту, где находится двигатель стеклоочистителя. Используйте инструмент для снятия стеклоочистителей, чтобы ослабить натяжение на них, чтобы вы могли их снять.

На капоте могут быть зажимы, удерживающие его. Вам нужно будет удалить их с помощью съемника зажимов или другого подходящего инструмента.

Шаг 2: Снимите старый электродвигатель стеклоочистителя . Теперь, когда вы получили доступ к двигателю стеклоочистителя, вы можете отсоединить его и открутить болты от узла редуктора стеклоочистителя, который соединяется с щетками стеклоочистителя. После того, как вы удалите это, вы можете снять двигатель с автомобиля.

Шаг 3: Установите новый электродвигатель стеклоочистителя

Шаг 4: Установите на место рычаги стеклоочистителя . После того, как вы закончили установку нового двигателя и сборку капота, установите на место рычаги и щетки стеклоочистителей на редуктор стеклоочистителя в сборе.

Затяните их с правильным крутящим моментом. Убедитесь, что вы поместили их в правильное место, чтобы при их активации они правильно очищали ветровое стекло. Если они не совпадают, вы всегда можете их отрегулировать.

Замена электродвигателя стеклоочистителя очень важна, так как этот электродвигатель приводит в действие стеклоочистители и позволяет очищать ветровое стекло от дождя, снега и грязи. Если вы хотите отремонтировать его быстро и легко, YourMechanic может отправить профессионального механика к вам домой или в офис, чтобы выполнить замену двигателя стеклоочистителя для вас.
