Проверка давления в топливной рампе на всех автомобилях ВАЗ

Добро пожаловать!
Давление в топливной системе – в любом автомобиле во многих системах присутствует давление, вот к примеру в системе смазки двигателя есть давление масла, в системе питания двигателя есть давление топлива и т.д., поэтому большинство жидкостей которые находятся в двигателе подаются под давлением, потому что если к примеру не будет давления в системе смазки то моторное масло будет очень плохо смазывать двигатель и тем самым он быстро износиться, а в том случае если вдруг пропадёт давление в системе питания двигателя, то автомобиль начнёт дёргаться, глохнуть и будет плохо ехать, поэтому за давлением в двигателе нужно обязательно следить и держать всегда в норме.

Примечание!
Для того чтобы проверить давление в топливной рампе вам нужно будет запастись только лишь одним манометром, который специально предназначен для проверки давления топлива но может и подойти манометр которым проверяют давление в шинах, при покупке манометра он должен будет идти совместно с шлангом но не во всех случаях, иногда манометры продают отдельно без шланга, в таком случае можно использовать какой ни будь свой шланг или же докупить именно под манометр в автомагазине! (Чтобы вы приблизительно знали как выглядит манометр для поверки давления топлива со шлангом, чуть ниже размещено фото на котором то он и изображен)

За счёт какой детали нужно проверять давление в двигателе?
На самом деле давление может проверяться только лишь за счёт топливной рампы, но так же при помощи дополнительных инструментов давление топлива можно будет проверить и в другим местах, но как показывает практика это не совсем то и нужно, так как понять в чём же неисправность можно только при помощи одной топливной рампы, о том как это сделать сегодня вы и узнаете в этой статье.

Примечание!
Чтобы дальше вы понимали о чём идёт речь, объясним вам одну вещь которую некоторые люди уже знают а некоторые ещё и не понимают о чём идёт речь, так вот ранее были упомянуты две системы а именно система смазки и система питания двигателя, так вот про систему смазки мы разбирать сегодня с вами не будет так как она не относиться к нашей теме, а поговорим немного про систему питания двигателя, за счёт системы питания двигатель вбирает в себя воздух и бензин, потому что машина работает только на смеси двух этих вещей, то есть если не будет автомобиль в себя вбирать воздух то машина скорее всего даже и не заведётся, а в том случае если машина не будет вбирать в себя бензин то соответственно она тоже не заведётся, поэтому чтобы двигатель нормально и устойчиво работал ему нужно постоянно питаться, а питается он бензином и воздухом как уже было сказано ранее и если какая то из деталей которая к примеру подаёт бензин выйдет из строя, то автомобиль уже не поедет, для этого и была придумана проверка давления топлива в системе, потому что если давление топлива будет на нуле то и соответственно и бензин не будет поступать в двигатель автомобиля и тем самым машина не куда не поедет! (Если вы интересуетесь какие детали относятся к системе питания двигателя, тогда просмотрите статью под названием: «Снижение давления в системе питания на ВАЗ», в этой статье размещена фотография на которой и показаны все детали которые относятся к этой системе)

Когда нужно проверять давление в топливной рампе?
Давление в рампе проверяется только в том случае, если появились хоть какие то признаки которые указывают на плохое давление в топливной системе, а к этим признакам относятся: Неустойчивая работа двигателя, его остановка на холостом ходу, а так же повышенные или же пониженные обороты у двигателя автомобиля, при езде из-за низкого давления машина может ещё дёргаться и не развивать полной своей мощности.

Примечание!
Вы уже обратили внимание на заголовок сверху? А именно на надпись: На всех автомобилях ВАЗ! Дело в том что все инжекторные двигателе созданы практически на одинаковой основе, всё различие заключается только лишь в деталях которые стоят в них, а топливо в любом инжекторном двигателе подаётся под давлением, а именно под очень высоким давлением и поэтому за ним нужно постоянно следить, а проверяется давление в системе питания двигателя, как вы уже поняли на всех инжекторных автомобилях ВАЗ идентично!

1) В самом начале чтобы проверить давление в системе, вам нужно будет вставить включ в зажигание и провернуть его до такого положения когда все приборы на приборной панели загорятся, но заводиться в этом случае автомобиль не нужно.

Примечание!
Когда повернёте ключ, вы услышите некий писк который будет стоять непродолжительное время (5-10 сек), этот самый писк издаёт бензонасос, он вас якобы предупреждает: “Сейчас я повышаю давление в системе, чтобы двигатель работал бесперебойно”, а когда этот писк пройдёт это будет говорить о том что давление в системе доведено до нужно уровня и якобы после этого можно заводить автомобиль и ехать, но вам автомобиль заводить не нужно, вам в этом случае просто нужно прислушаться к писку и всё, если же его не будет то в таком случае у вас значит что то случилось с бензонасосом и он перестал работать, в таком случае заведите автомобиль и убедитесь в этом окончательно, то есть если после того как вы повернёте ключ чтобы завести машину но она не будет заводиться, тогда действительно это будет говорить о том что либо колодка проводов вылетела с бензонасоса, либо же он пришёл в негодность! (О том как заменить бензонасос, см.

Кой что ещё возьмите себе на заметку, а именно если вы ранее около трёх раз поворачивали ключ для того чтобы бензонасос у вас начал работать, но остальные разы поворота ключа бензонасос не отзывается, это ещё не говорит о том что он пришёл в негодность, всё дело в том что если этот агрегат накачает достаточно давления в систему то в очередной раз он может просто не включиться, а может он включиться только тогда когда вы заведёте машину!

2) Затем в двигателе на автомобиле разыщите топливную рампу, она устанавливается на двигатели обычно сверху но плохо тем что она находиться под ресивером и поэтому полностью увидеть её проблемно, но всё же некоторые её части её отчётливо видны, а именно сбоку на самом краю топливной рампы находиться колпачок он ещё указан стрелкой на фото ниже, так вот этот колпачок вам и нужно будет полностью вывернуть для того чтобы проверить давление в топливной рампе.

Примечание!
На фото чуть выше пример топливной рампы и колпачка который на ней находиться, показан на примере 8-ми клапанного инжекторного двигателя 2111, который устанавливался с завода на все автомобили ВАЗ 2108-2115!

На автомобилях более новых, а именно на 16-ти клапанных приорах, на 8-ми клапанных грантах топливная рампа и сам этот колпачок могут быть другой формы, но все эти детали есть, поэтому лучше всё ищите, лучше всё смотрите и найдёте их они как уже было сказано ранее находятся в верхней части двигателя под ресивером, на самой топливной рампе ещё установлены четыре форсунки поэтому обратите на это внимание и не перепутайте ничего, и да кстати на большинстве автомобилях к примеру на грантах, в самом колпачке может находится уплотнительное кольцо, поэтому обратите на него своё внимание, он не должен иметь никаких дефектов, если имеет тогда замените это кольцо или же колпачок целиком, потому что из-за этого кольца так же может быть разгерметизирована система и в связи с разгерметизацией, давление в системе питания упадёт и машина будет ехать хуже!

3) Теперь вам нужно будет снизить давление в системе питания, это делается для того чтобы бензин не потёк из топливной рампы, когда вы будете выворачивать золотник который на ней находиться. (О том как снизить давление в системе питания, была дана ссылка на статью чуть раньше и находилась она в рубрике «Примечание!», поэтому кликните мышкой на это примечание и вас автоматически перекинет на то место где стоит ссылка по которой вам и нужно будет перейти)

4) Следом открутите и тем самым снимите с какого ни будь колеса ниппель шины, но ниппель для дальнейшей работы нужен обязательно металлический, такой в основном ещё используется на велосипедах и он ещё находится в руках у человека на фото ниже, так вот при помощи этого ниппеля полностью отверните золотник который находится внутри штуцера и после чего его выньте как показано на маленьком рисунке.

Примечание!
Когда будете отворачивать ниппелем золотник возможно брызнет немного бензина, поэтому туда куда попадёт бензин вытрете после этого это место тряпкой!

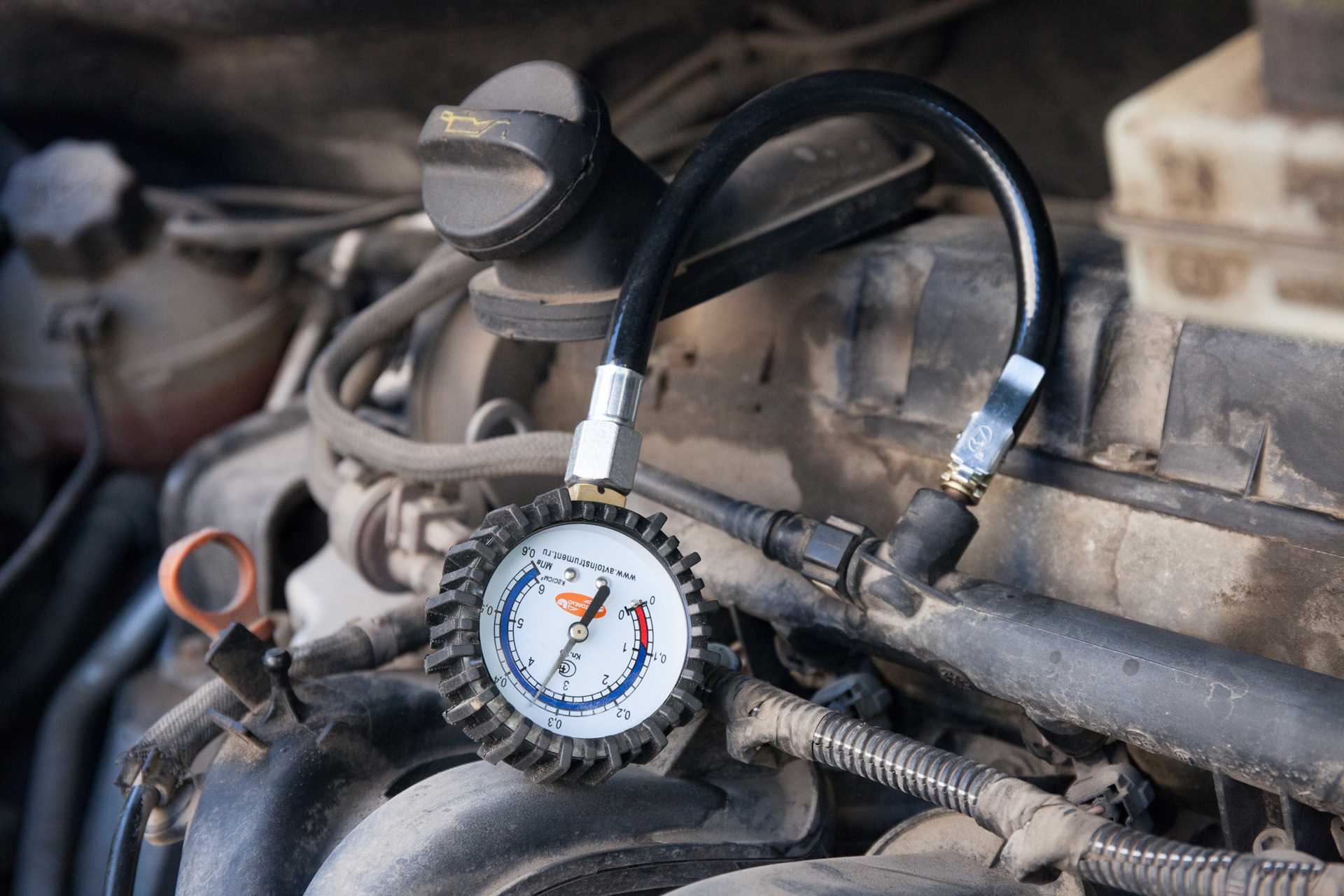

5) Далее к этому самом штуцеру в котором чуть ранее находился золотник, подсоедините шланг идущий от манометра и после этого чтобы шланг не соскочил закрепите его каким ни будь хомутом или же пусть помощник рукой удерживает, после этого запустите двигатель и сразу же подойдите к манометру и посмотрите какое давление он выдаёт, оно должно быть в пределах 380-400 кПа (3,8-4,0 кгс/см.

Примечание!
Когда будете заводить автомобиль, помните всегда что прежде чем его завести нужно крутануть ключ чтобы все приборы загорелись и только после того как пройдёт писк который будет издавать бензонасос, можно будет заводить двигатель у автомобиля!

6) И в завершение операции заглушите автомобиль и одним из способов который приведён в статье под названием: «Замена топливного фильтра» (Там будет рубрика: «Дополнительный видео-ролик» поэтому внимательно с ней ознакомьтесь и тот способ на который дана ссылка, подходит ко всем инжекторным автомобилям, просто заднюю подушку вам нужно знать как снимать вот и всё), снизьте давление и в конечном итоге отсоедините шланг манометра от самого штуцера, следом при помощи ниппеля заверните на своё место сам золотник и в конечном итоге закрутите защитный колпачок который защищает этот самый штуцер от попадания на него частичек грязи.

Примечание!
Если вы проверку осуществляете впервые, тогда ознакомьтесь сперва со статьёй а только потом переходите к ролику потому что есть ещё некоторые нюансы которые в ролике не указаны!

ПРОВЕРКА И ЗАМЕНА РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА

г. Москва, Авиамоторная 12

+7 495 125-20-00

Авто

Бренды

ВАЗ

Ремонт ВАЗ 2107

Ремонт двигателя ВАЗ 2107. Инжектор, карбюратор

ПРОВЕРКА И ЗАМЕНА РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА

Средний

шагов 9

30 мин — 1 час

Шаг 1

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточно приемист;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах.

Шаг 2

1. Отверните колпачок клапана для контроля давления топлива на торце рампы (см. «Замена топливного насоса», п. 1). Обратите внимание на то, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените кольцо или сам колпачок.

2. С помощью металлического защитного колпачка вентиля шины выверните из клапана золотник (такой же, как в шине колеса).

3. Подсоедините к клапану шланг с манометром. Закрепите шланг на клапане хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см²).

Шаг 3

4. Отсоедините вакуумный шланг от регулятора давления. Давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см²). В противном случае замените регулятор давления.

Шаг 4

5. Для замены регулятора давления отсоедините вакуумный шланг от регулятора.
