Схема и устройство печки ВАЗ-2114

Обладатели отечественных транспортных средств, например, таких как ВАЗ 2114, периодически сталкиваются с проблемой, которая появляется в зимний период — отопитель перестаёт функционировать должным образом. Проблемы могут повлиять на то, что из печки перестанет идти тёплый воздух или вовсе автомобилист не сможет включить отопительный агрегат. Поэтому в такой ситуации, когда лобовое стекло транспортного средства покрывает слой плотного ледяного «покрывала», которое препятствует нормальному обзору, автомобилист должен знать, как правильно действовать в такой момент. Ввиду этого при возникновении проблем с отопителем предварительно следует разобраться в устройстве системы, знать схему агрегата, что поможет найти причину неисправности.

Содержание

Решение проблем с неисправной печкой, устройство агрегата
Устройство печки на автомобиле ВАЗ-2114
Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя
Заключение

Решение проблем с неисправной печкой, устройство агрегата

Если автомобилист желает разобраться непосредственно с устройством отопителя, он должен знать, как выглядит схема печки ВАЗ-2114. Для активной работы отопителя необходимо только несколько важных деталей, в частности вентиляционный движок, резистор дополнительного сопротивления и тумблер, посредством которого можно переключить скорости агрегата.

Ввиду того что автомобилист столкнулся с неисправностью системы, он должен первоочерёдно провести диагностику работоспособности отопительного устройства, при этом установив переключатель в первое положение, затем постепенно переместить его во второй и третий режимы скорости. Посредством рычага можно отрегулировать направление воздушного потока, при этом последнее положение поможет урегулировать выбор температуры воздуха.

Поэтому, если агрегат не реагирует на действия автовладельца, вероятнее всего, перестал функционировать должным образом вентилятор. По-видимому, он просто перестал включаться. Однако, если радиатор всё-таки проявляет себя хотя бы на некоторых скоростях, проблема может быть связана с добавочным резистором. В такой ситуации не будет лишним проверить печку ВАЗ-2114, в которой может быть неактивным переключатель.

В том случае, если автовладелец не знает, как устроена печка на ВАЗ-2114, а вентилятор отопителя функционирует на полной мощности, при этом переключатель температуры установлен на максимум (силовой агрегат автомобиля также хорошо прогрет), а из печки идёт только холодный поток воздуха, придётся разобраться с радиатором печки, который, по всей вероятности, сильно засорён.

Устройство печки на автомобиле ВАЗ-2114

Схема подключения печки ВАЗ-2114 должна быть известна абсолютно всем, кто пришёл к выводу, что необходима замена отопителя. Для того чтобы всё сделать максимально правильно, не следует забывать о необходимости отсоединить провод «массы», в противном случае аккумулятор не потерпит подобного обращения. Вместе с тем необходимо в обязательном порядке слить тосол с системы охлаждения силового агрегата.

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия. После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха.

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу. Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать.

Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя

Конструкция печки ВАЗ-2114 такова, что для начала любых работ с системой придётся изначально слить с системы охлаждения весь тосол, демонтировать приборную панель и только после этого приступить к выполнению ремонтных работ.

Для замены радиатора автомобилисту понадобится несколько часов свободного времени, при этом продолжить процесс следует со снятия пары шлангов, идущих к патрубкам краника.

Упростить задачу поможет максимальное ослабление хомутов. Автовладельцу придётся избавиться в подкапотном пространстве от шлангов, которые идут к патрубкам краника. После этого можно будет убрать все гайки, удерживающие радиатор. Демонтаж краника со щитка позволит избавиться от держателя тяги и самого приспособления (непосредственно конструкции тяги).

Продолжить процесс поможет снятие чехла, расположенного на ручках переключения передач. Автовладелец сможет избавить авто от облицовки из пластмассы, прикрывающей пространство под ручником. После этого следует открутить и демонтировать накладку пола, находящуюся в пространстве между креслами. Отсоединение от системы отопления салонного воздухоотвода поможет достать агрегат и разъединить соединительные элементы между электромоторчиком печки и резистором.

Для того чтобы демонтировать отопитель, придётся лишь открутить пару болтов. После замены основного приспособления все снятые детали следует установить в соответствующие места в обратном порядке.

Заключение

В вышеприведённом материале рассмотрена схема отопителя в автомобиле ВАЗ-2114, знание основных и вспомогательных агрегатов поможет даже малоопытному автомобилисту самостоятельно разобраться с любой неисправностью нагревательного приспособления. Схема устройства помогает без больших трудозатрат и средств заменить как радиатор печки, так и сам отопитель.

Схема и устройство печки ВАЗ-2114

Самое простое климатическое оборудование, которое может быть в автомобиле — печка. Но неприятных сюрпризов она приносит не меньше, чем дорогой и сложный кондиционер. Особенно, если эта печка сделана в Тольятти. Традиционно, ВАЗовские отопители не блистают надежностью, но не по причине ущербной конструкции. Конструкция у них как раз простейшая, и ломаться там почти нечему. С конструкцией печки ВАЗ 2114 мы и разберемся сегодня.

Система отопления ВАЗ-2114

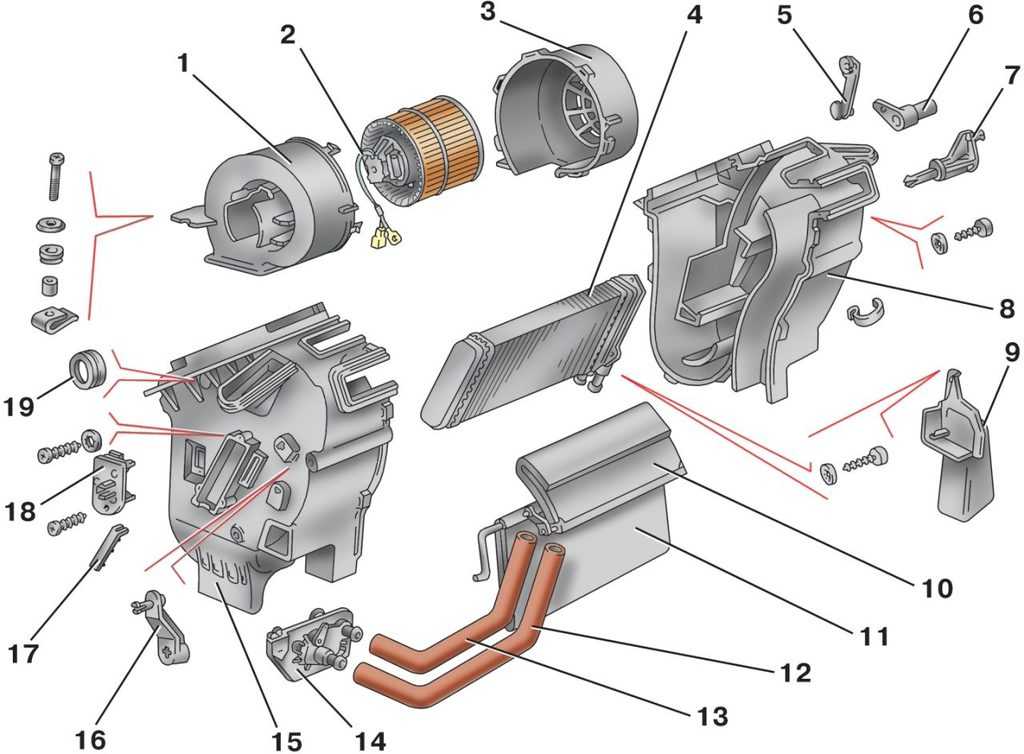

Состоит отопитель салона ВАЗ-2114 из таких элементов:

радиатор с патрубками;
кран перекрытия подачи;
корпус;
воздуховоды;
заслонки;
вентилятор;
блок управления.

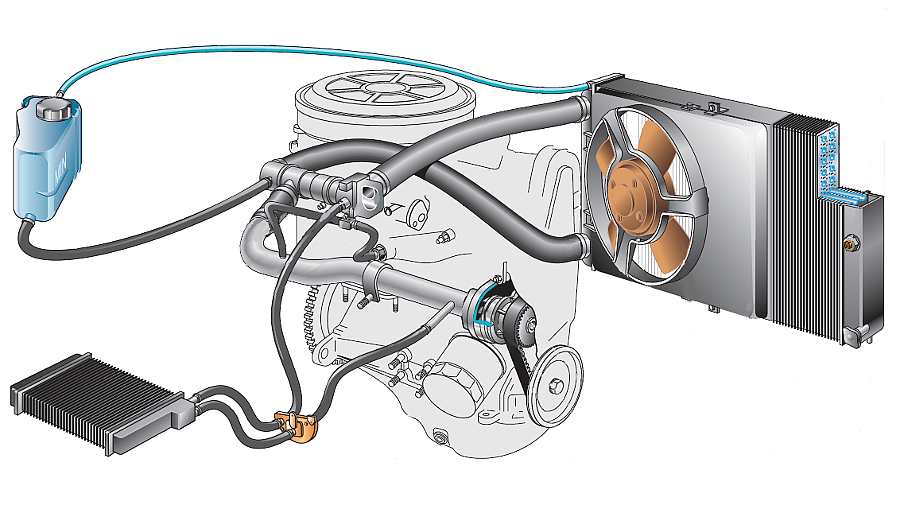

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

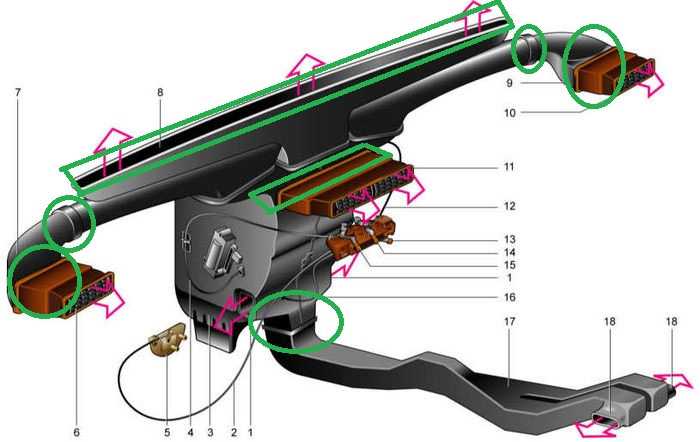

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

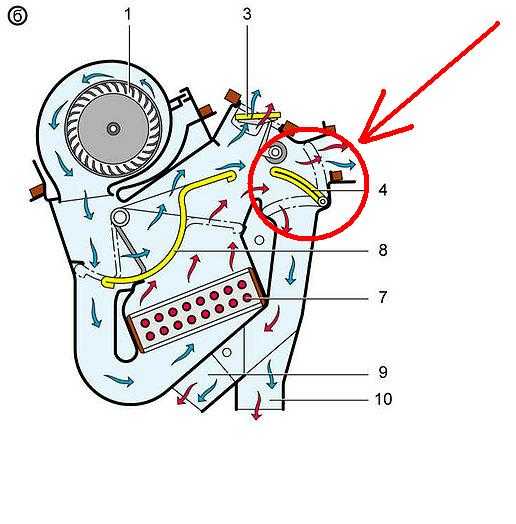

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

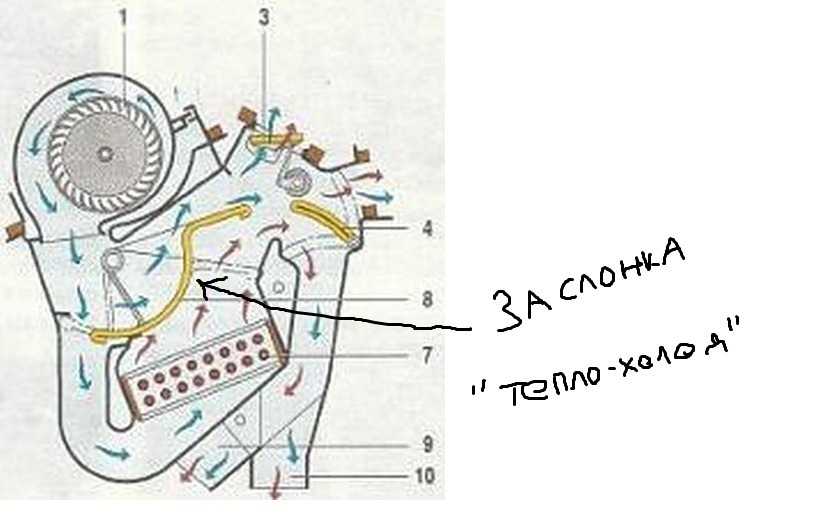

Заслонка управления печкой. Она перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
Заслонка подачи потока в зону лобового стекла.
Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

Пробой в радиаторе

Если соты повреждены, циркуляция тосола значительно ухудшится. В таком случае – только замена. Причем менять нужно строго на новый. Никогда не покупайте бывший в употреблении радиатор.

Смотреть галерею

Для того чтобы произвести его замену, необходимо разобрать консоль и переднюю панель автомобиля. Далее следует подготовить чистую емкость объемом 5 и более литров и слить весь тосол из системы через краник на радиаторе. Затем необходимо снять все крепежные патрубки и болты фиксации радиатора. Расположение последнего указано на фото стрелкой.

Смотреть галерею

После установки нового элемента, не забудьте залить тосол в систему заново. Во избежание воздушных пробок, не лейте большим напором жидкость в расширительный бачок. Залили 200 мл – подождите 10-15 секунд, затем долейте еще. И так до тех пор, пока система полностью не наполнится тосолом.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109 механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель перемещает ползунки, воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован интересно:

Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

Основные аспекты тюнинга

Тюнинг автомобиля заключается не только в подсветке светодиодами приборной доски. Тюнинг печки ВАЗ 2114 требуется в ситуациях, когда с боков печка дует холодным воздухом, либо неравномерно обогревается салон.

Для этого нужно демонтировать боковую крышку со стороны педали газа. Следует ослабить хомуты, удерживающие тросик тяги заслонки. Затем его нужно оттянуть и затянуть хомут. Далее следует установить рычаги управления заслонками. С этого момента должен дуть теплый боковой воздух, греющий водителя и пассажиров в салоне.

На втором этапе тюнинга следует добиться прохождения, поступающего извне воздуха, через отопитель. Работа заслонки и крана осуществляется за счет работы одного движка. Следует сделать так, чтобы он не управлял заслонкой. Для этого снимается правая крышка торпеды, а затем отсоединяется и натягивается из двух тросиков управления температурой от движка тот, который расположен справа. Заслонка должна занимать максимальное положение. Тросик следует натянуть и обрезать лишнее.

Доработка патрубка требуется, если из левого дефлектора воздушный поток дует слишком слабый. Необходимо его усилить принудительно. Для этого в патрубок нужно установить вентилятор диаметром около 50 мм. Можно использовать компьютерный вентилятор. Сначала нужно вынуть дефлектор. Затем, сделав отверстие соответствующего размера, вставить кулер и загерметизировать. Далее патрубок с кулером нужно вернуть на место и восстановить работу электросети.

Можно подключить вентилятор прямо к контактам отопителя. Правда, в этом случае для того, чтобы он стал работать, нужно включать зажигание.

Если провести правильно доработку печки, она будет эффективнее работать. Это улучшит комфортные условия в салоне любого автомобиля, как ВАЗа 2114, так и УАЗа. Светодиодная подсветка придаст красивый внешний вид панели, особенно ночью.

Всем доброго времени суток.В общем началось всё с того момента как я купил свою 2114 2005г выпуска, год тому назад, была весна, на машине не работал термостат (был постоянно открыт на большом круге), тек радиатор печки и ещё был лопнут бачок расширительный, вообщем всё это заменил и забыл как говорится.Но не тут то было, с приходом зимы я понял что опять влип в ту же историю что и на старой машине (до этого ездил на ваз 2109 с такой же проблемой от которой не смог избавиться) . И тут я начал изучать интернет, начитался много и начал пытаться решить эту проблему, начал с лёгкого: 1.Долил тосол -не помогло 2.Поменял крышку расширительного бачка -не помогло (штук 5 уже перепробывал) 3.Пробовал выгонять воздух — помогало минут на 5 (но я думаю это просто из за хорошей перегазовки на горке, печка грела лучше первые минут 5 , а не из за воздуха) 4.Заменил помпу в сервисе (ремень и ролик заодно) — не помогло, хотя в другом сервисе, в котором мне позже поменяли радиатор печки думают как раз на помпу, типа она плохая с завода может быть и т.д (но я думаю что это не она, ведь уже меняли и ноль) 5.Заменили радиатор печки, поставили Дааз, до этого стоял Прамо, в сервисе когда увидели что Прамо сразу на него говорят 100 % из за него не греет, типо только Дааз греет, а остальные все плохие.Так же заодно заменили краник печки — не помогло, конечно с Дааз печка лучше немного греть начала, но опять же только на оборотах и после этого они уже начали грешить на помпу, но я уже не стал менять её во второй раз (устал деньги кидать на ветер, ведь я приехал в сервис устранить проблему а не менять всё подряд со словами «а вдруг повезёт») 6. Так же заменили бачок расширительный, на старом(который я поставил весной) была испорчена резьба и пробка трудно закручивалась и еле откручивалась, так же была забита пара отводящая трубка которая на самом бачке — в итоге после замены проблемы никуда не ушли. Так же в этом сервисе (в котором я менял радиатор печки и бачок расширительный) говорят что плохая циркуляция, в пара отводящую трубку тосол не поступает даже на оборотах(конечно когда сунули компрессор в эту трубку пара отводящую то в бачке уровень сразу начал увеличиваться и по моему булькать даже- то есть не забито вроде ничего) и в этом виновата плохая помпа и типо это из за неё, или основной радиатор поменять говорят, но мне не особо нравиться метод «меняй всё подряд». И ещё, радиатор отопителя и патрубки которые идут к радиатору печки и от него горячие.Всё это как то странно! Так же думаю сменить ещё и термостат с 08 на десятый, хотя и мой нормально вроде работает,90 держит, греется быстро, подумываю я его сменить после совета участника drive2 , у которого такая же проблема была. И кстати даже на оборотах греет не так как должно быть с завода. Я уже и руки опустил, думаю фиг с ней до весны доживём а там продам её и дело с концом, но с первым морозом (-20) поехали с супругой в соседний город к родителям (она на 8 месяце беременности) а на следующий день она заболела. Так дело не годиться, но я уже не знаю где копать, и в наших сервисах говорят тоже что и я могу сказать с таким же успехом! И ещё думал на прокладку гбц, но тут всё ровно на мой взгляд, тосол чистый и масло тоже, уровень в норме, эмульсии нет, выхлоп нормальный. Но меня лично смущает то что с пара отводящей трубки ничего не бежит, поэтому собственно и хочу поставить термостат десятый, с ним постоянно тосол в бачок должен идти и тосол лучше давить в печку будет. Думал уже электро помпу поставить, но ведь Самары итак хорошо греть с завода должны, без всяких дополнительных помп, да и не знай ещё измениться с ней что или нет! Но вот циркуляция ож что то мне прям не нравится совсем.

Выручайте уже не знаю где копать а ведь это только начало морозов…

Если не работает печка ВАЗ-2114, летом и весной это особых проблем может и не доставлять. Но в сезон холодов отсутствие тепла внутри салона существенно сказывается на уровне комфорта. Не стоит забывать, что весной и летом на печку частично возлагаются функции вентиляции. Так что нормально выполняющая свои задачи печка — это важная составляющая для каждого владельца ВАЗ-2114.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

засорен радиатор печки или в нем образовалась воздушная пробка;
заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
кран открывается не полностью — это одна из основных причин плохо греющей печки;
образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Прокладка ГБЦ

Иногда причиной неисправной печки является прогоревшая прокладка блока цилиндров. Эту неисправность можно определить по нескольким признакам. Во-первых, это наличие запаха бензина или выхлопных газов в тосоле. Во-вторых, на щупе и крышке маслозаливной горловины образовывается некая смесь – «майонез».

Смотреть галерею

Она возникает вследствие смешивания автомобильного масла с охлаждающей жидкостью. Также из выхлопной трубы во время работы двигателя будет виден характерный белый дым. При наличии хотя бы одного из вышеперечисленных признаков следует произвести диагностику состояния прокладки и срочно ее заменить.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя:

Снимите его с авто.
Разберите и почистите.
Проверьте работоспособность заслонок, проклейте их торцы уплотнителями.
Места стыков проклейте герметиком.
Промойте радиатор.
После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения.

Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью. К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).

Решение проблем с неисправной печкой, устройство агрегата

Термостат

Кроме этого, причиной того, что на автомобиле ВАЗ 2114 плохо греет печка (на холостых в том числе), является поломка термостата, а именно – неоткрытие клапана. Таким образом, циркуляция охлаждающей жидкости производится только по малому кругу. Машина при такой неисправности часто кипит, а зимой – не работает печка, или греет очень слабо.

Благо, стоит он недорого. Кстати, опытные автомобилисты рекомендуют менять термостаты в зависимости от сезона эксплуатации. Например, летом лучше ставить элемент на 82 градуса, а зимой – на 72. Не обязательно придерживаться конкретных значений, просто помните принцип – чем холоднее на улице, тем ниже должна быть температура открывания клапана.

Устройство печки на автомобиле ВАЗ-2114

Воздушная пробка

Если на автомобиле ВАЗ 2114 плохо греет печка, причины тому – завоздушивание системы. Пробка может образовывается после выключения двигателя, когда температура тосола будет падать. Именно в это время в часть радиатора из расширительного бачка может попасть воздух, который потом «застрянет» в районе термостата.

При последующем запуске, система будет циркулировать воздух вместо охлаждающей жидкости, что будет причиной перегрева мотора и плохо работающей печки. Как избавится от этой пробки? Для этого автомобилисты ослабляют хомут патрубка ОЖ и медленно доливают тосол в расширительный бак до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя – система может вспениться.

Поэтому доливаем только ту марку, которая использовалась ранее, либо используем дистиллированную воду. Последний метод используется в любой сезон, за исключением зимнего, так как вода при отрицательной температуре попросту замерзнет в бачке. Сам тосол должен быть максимально прозрачным (заводской окрас – не в счет), на ощупь – слегка маслянистый.

Если он давно не менялся и потерял эти свойства, стал мутным, тогда лучше слить его целиком и использовать новую «незамерзайку». Если плохо греет печка (ВАЗ 2114 1,5 в том числе), избавиться от воздушной пробки можно и другим способом – просто заехать передней частью автомобиля на подъем и открыть крышку расширительной емкости. Подождав 3-5 минут, система сама вытолкнет наружу весь ненужный воздух.

Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя

Инструкция по замене

Радиатор – заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

В первую очередь нужно слить охлаждающую жидкость.
Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
Затем нужно открутить крепежные элементы и демонтировать агрегат.
Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять. Сборку следует осуществлять в обратном порядке (автор видео – ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Старый дедушка-печник научил нас правильно пользоваться печкой и топить

Найти сам узел

Привод печки на ВАЗ-2114 находится там же, где и на предыдущих моделях этого автомобиля — в центр передней торпеды. Он защищен пластиковой крышкой, препятствующей попаданию внутрь пыли и грязи.

Принцип работы агрегата основан на подаче теплого воздуха по трем направлениям: ноги, салон и лобовое стекло. Поломка вентилятора печки влечет за собой проблему попадания теплого воздуха в салон, оставляя его возле радиатора. Таким образом, эффективность всей системы становится равной нулю.

Диагностировать поломку очень просто: включив плиту и поработав ручкой переключения режимов нагрева, нужно убедиться в наличии специфического шума вентилятора и подачи теплого воздуха (при прогретом моторе). Если звука не слышно, то сломан вентилятор печки ВАЗ 2114 (но при условии наличия питания на этот агрегат).

Какая древесина больше подходит для дров?

Читайте также: Батарея нагревательных печей, Профессор, Сибирь

Различные виды древесины отличаются друг от друга по теплотворной способности и характеристикам горения. В связи с этим при выборе топлива нужно разбираться в эксплуатационных характеристиках дров.

Сосна имеет высокую температуру горения. Причиной этого является высокое содержание смолы. Эта порода предполагает множество пустот, в которых присутствуют смолистые отложения. Сгорая, они производят микровзрывы, искры и разлетаются обгоревшие куски дерева.
Ель в топке менее эффективна, чем сосна. В нем меньше смолы. Колоть дрова легко, но при горении дерево тлеет и дымит. Эти хвойные можно топить только в крайнем случае.
Ольха. Главной особенностью является способность гореть без образования копоти. При этом при горении будут выгорать и отложения в дымоходе. Такие характеристики присущи только осине.
Тополь. Он быстро сгорает, не давая достаточно тепла. Его не стоит использовать для топки бани, но для дома он вполне подойдет.
Береза. Он горит жарче, чем бук с акацией и дуб. Но есть и недостаток, причем существенный. Необходимо, чтобы в камеру сгорания поступал достаточный приток воздуха. Иначе тепла не будет, а только смола и дым на стенках дымохода.
Дуб. Отличается высокой плотностью и способностью выделять тепло. По своим характеристикам он похож на ясень, а также напоминает бук. В рубке дубовые дрова достаточно тяжелые.
Клен. Его древесина сгорает быстро, не образуя угля, в результате возникает необходимость постоянно подливать топливо. Похоже на печь на липовых дровах.
Яблони. Как и другие плодовые породы, хорошо колется, при горении выделяет достаточно тепла. Древесина яблони также предпочтительна из-за приятного запаха в помещении.

Вот о чем еще рассказал печник.

40 человек пожалели, что, несмотря на карантин, разрешили парикмахеру подстричься дома

А вы знаете, куда потратить неожиданную прибыль? Финансовые секреты счастливых пар

Крыса и еще 2 знака китайского зодиака, которым повезет в мае

Причины неисправности

Есть несколько факторов, которые могут вызвать неисправность. Например, это может быть банальная проблема с предохранителем F7, который может перегореть. Диагностировать такую проблему просто – этот предохранитель отвечает за освещение бардачка, прикуривателя и обогрев наружных зеркал. Если указанные устройства не работают, предохранитель необходимо заменить.

Проблема может заключаться в окислении контактов монтажного блока. Если на поверхностях деталей есть видимые следы окисления, скорее всего, это и является причиной выхода из строя. Следы окисления контактов устраняются простым спиртом, после чего их необходимо тщательно просушить. При возникновении подобной проблемы лучше всего обратить внимание на контакты других систем питания — возможно, там тоже есть следы окисления.

Реле зажигания также может быть причиной выхода из строя вентилятора печки. Реле следует проверить, если при прогретом двигателе печка отказывается прогревать воздух и подавать его в салон.

Часто возникает проблема, когда печка не работает на первой или второй скорости, а на третьей работает хорошо. Это связано с проблемой специального резистора, отвечающего за управление подачей питания на первых двух скоростях. Третья скорость вращения вентилятора — это подача на него постоянного тока, поэтому в таких проблемах следует проверять добавочный резистор.

Проблемы могут заключаться в самой конструкции мотора печки. Возможно, где-то пропал контакт между проводами или есть залипание щетки. Это необходимо проверить визуально, открыв корпус и внимательно осмотрев узел.

Сломанный выключатель также является частой причиной поломки печи. Здесь все просто – его необходимо заменить на новый. Неполадку переключателя можно легко определить, сняв саму пластиковую крышку и попробовав переключить режим напрямую.

Наконец, основной фактор неисправности — сломанный вентилятор. Здесь необходимо разобрать весь узел и удалить вышедшую из строя деталь. Эта причина если не самая частая, то одна из основных, при которой требуется полный демонтаж узла и его замена.

Воздушный шлюз

Проблема связана с дефектом расширительной крышки и недостаточным уровнем охлаждающей жидкости. Факторы воздействуют на систему охлаждения, в которой скапливается лишний воздух, создавая воздушную пробку. Из-за недостаточной циркуляции на малых оборотах печка дует холодным. Воздух нагревается при увеличении скорости, а при остановке снова охлаждается. Что делать? Устранить первопричину: как и в случае разгерметизации системы, долить антифриз, заменить пробку расширительного бачка, продуть систему, продув лишний воздух. Воздух можно удалить, встав на эстакаду так, чтобы передние колеса были на уровне выше задних. Откройте крышку расширителя. В этот момент воздух будет выходить в сопровождении характерного звука («бульканье»). Уйдет и охлаждающая жидкость, поэтому важно долить ее до нужного уровня. После этой процедуры есть вероятность, что через некоторое время пробка снова сформируется. В этом виновата прогоревшая прокладка ГБЦ. Но в этом случае печка плохо работает не только на холостых.

Статья по теме: Горит стоп-сигнал на приборной панели: причины, диагностика, решение проблемы

Замена вентилятора печки ВАЗ 2114

Вентилятор — основная часть печки, которая чаще всего выходит из строя. Заменить его не очень сложно, но следует придерживаться определенных правил. В процессе замены вам не потребуются специальные инструменты – можно обойтись самым простым набором авторемкомплекта.

Читайте также: Чертежи горизонтальной печи из трубы для бани

Обесточиваем электрическую цепь, отключив минусовую клемму аккумулятора.
Отсоедините положительный кабель питания двигателя под приборной панелью.
В моторном отсеке откручиваем два болта, которые держат крышку печки.
Отсоедините «массу» — открутите болт крепления провода.
Откручиваем два болта, которые крепят вентилятор непосредственно к корпусу печки.
После этого демонтируем решетку воздуховода.
Берем в руки моторчик печки ВАЗ 2114 и толкая его на себя, расцепляем.
Повернув деталь на 90 градусов, ее можно легко снять с корпуса.

Сборка узла производится в аналогичной последовательности, с точностью до наоборот. Процедура не представляет особой сложности, но следует обратить внимание на правильную фиксацию контактов блока питания, чтобы не пришлось снова разбирать блок.

Многие автомобилисты сталкивались с тем, что выходит из строя вентилятор печки на ВАЗ-2114. Но, не все знают, что заменить его своими руками достаточно просто, и не обязательно платить маленькую сумму автосервису. В среднем весь процесс займет до получаса и сэкономит вам значительные деньги.

Процесс замены вентилятора на ВАЗ-2114

Вентилятор отопителя

Как уже было сказано, процесс замены вентилятора печки займет совсем немного времени и под силу даже начинающему автомобилисту.

Сам блок находится в моторном отсеке, за моторным щитом. От попадания пыли и грязи его защищает пластиковый кожух, который хорошо, но не всегда выполняет свои функции.

Прежде чем приступить непосредственно к процессу замены, необходимо собрать инструментарий. Итак, давайте посмотрим, что понадобится: набор ключей (куда же без него), крестовая отвертка и новый вентилятор в комплекте.

Точный алгоритм снятия

Теперь, когда автомобилист во всеоружии, можно рассмотреть пошаговую инструкцию по замене вентилятора печки:

Выбор вентилятора

Теперь, когда процесс понятен и продуман, необходимо рассмотрим, какой вентилятор печки подходит на ВАЗ-2114. Для этого сначала обратитесь к каталогу запчастей. Кроме оригинальной запчасти был найден ряд аналогов, рекомендованных к установке.

Оригинальная запчасть (артикул)

2108-8101078

— оригинальный каталожный номер моторчика печки автомобилей Лада семейства 2108-21099, а также 2113-2115. Производится на заводе АвтоВАЗ и средняя стоимость составляет 2000 рублей.

Аналоги

Помимо оригинального вентилятора печки на рынке есть несколько аналогов, рекомендуемых к установке.

Итак, рассмотрим все возможные варианты:

К сожалению, других аналогов не найдено, но некоторые автомобилисты модернизируют данный агрегат путем переделки.

Полный комплект

Или покупают всю запчасть в сборе, вот артикулы:

Нужна ли русская печь в современном доме?

Исследования показали, что в русской печи КПД топлива достигает 80%!

Читайте также: Теплообменник для трубы дымохода: виды, установка, отзывы

Белой называлась русская печь с кирпичной трубой, установленной прямо на ее корпусе. Универсальность и простота конструкции, высокая теплоемкость, универсальность – все это ставит русскую печь вне конкуренции среди отопительных приборов. Своеобразная модификация русской печи была разработана русскими городскими умельцами. В городской печи хлеба не пекли, и поэтому стены ее были выложены в полкирпича, ширина и длина печи уменьшились, а под ней стали ниже. Одна печь, как правило, отапливала сразу две комнаты. Топливо загружалось со стороны прихожей или кухни, а сторона, выходящая в горницу, была богато украшена.

выводы

Замена вентилятора печки на ВАЗ-2114 достаточно легко и просто. Как показывает практика, большинство автомобилистов именно так и поступают, экономя свое время и деньги. Но, если процесс показался очень сложным, то рекомендуется обратиться в сервис, где все сделают быстро и качественно.

Если вы слышите посторонние звуки при работе системы отопления автомобиля, то в подавляющем большинстве случаев виноват вентилятор печки и его нужно менять.

На самом деле замена вентилятора печки ВАЗ 2114 довольно тривиальная задача, с которой большинство автовладельцев сталкиваются несколько раз за время эксплуатации каждого отдельно взятого автомобиля.

Напомним, что предыдущая статья была про сделай сам.

При этом сам новичок вряд ли сможет быстро разобраться, как правильно заменить сломанную деталь, поэтому мы решили опубликовать эту статью, чтобы было проще всем тем, кто не сталкивался с аналогичная проблема до того, как ее устранить и не нужно было тратить лишние деньги на оплату работы мастера.

Как определить конкретную причину отказа вентилятора?

Как уже было сказано выше, замена вентилятора на «четырнадцатом» достаточно простая задача, с которой справится любой подкованный автовладелец. Но прежде чем приступить непосредственно к работе, следует разобраться, в чем причина неисправности вентилятора отопителя. Для этого необходимо завести машину и включить печку, переключить интенсивность обогревателя и послушать, как он работает на 1-й, 2-й и 3-й скорости.

Если вы слышите посторонние звуки, или наоборот ничего не слышите, то проблема кроется в самом вентиляторе. Если на первых двух скоростях звука нет, а на третьей появляется, то проблема кроется либо в переключателях, либо в резисторе, отвечающем за нормальную работу вентилятора отопителя.

По каким причинам может быть сбой в работе мотора печки?

Если вы точно определили, что не работает вентилятор печки, то вам необходимо задуматься о причинах, по которым не получается запуск мотора, который его раскручивает. Есть несколько типичных причин, о которых мы более-менее подробно расскажем ниже:

1. Перегорел предохранитель. Во-первых, нужно понимать, что за работу мотора печки отвечает предохранитель с маркировкой F-7. Также он отвечает за омыватели фар, подогрев зеркал, прикуриватель и ряд других электроприборов в машине. Если это действительно проблема, они также должны перестать работать.

Ничего сложного в замене предохранителя нет, вот только делать это, скорее всего, придется регулярно, так как он перегорает не просто так. Поэтому перед заменой предохранителя необходимо «прозвонить» электроцепь автомобиля и найти место возникновения короткого замыкания, которое приводит к перегоранию предохранителя.

2. Плохой контакт в монтажном блоке. Тут все просто, либо износилось контактное соединение, которое можно заменить, либо контакт просто окислился, что тоже легко исправить — достаточно зачистить напильником или наждачной бумагой.

3. Залипание в реле зажигания. Понять, что виновато именно реле зажигания, вполне очевидно – печка запускается только после прогрева автомобиля.

4. Вышел из строя резистор двигателя печки. Если вы обнаружите, что печка работает только на третьей скорости, то в подавляющем большинстве случаев проблема именно в резисторе. Все дело в том, что на первых двух скоростях ток подается через этот электрический элемент, а вот на третьей скорости он уже подается непосредственно на двигатель печки.

5. Сломался переключатель скоростей печки автомобиля. Некоторые неопытные водители думают, что если замена резистора не поможет, при проблемах из предыдущего пункта, то поможет замена моторчика печки. Это большая ошибка, потому что это не имеет к этому никакого отношения. Если вы столкнулись с тем редким случаем, когда печка работает только на 3-й скорости, а замена резистора ничего не дает, то пора разобраться с переключателем. Нужно с помощью лампочки с двумя припаянными проводами проверить, цела ли электрическая цепь в целом, и не поврежден ли предохранитель, отвечающий за выключатель.

6. Самая редкая причина, по которой не работает вентилятор печки, это проблема с мотором. Здесь придется проверить, не перегревается ли он, достаточно ли его качественный контакт с массой вентилятора, нет ли заедания щеток моторчика печки.

Процедура замены вентилятора системы отопления «четырнадцатая»

Замена вентилятора печки ВАЗ 2114 процедура несложная, о которой мы уже не раз упоминали выше, но она требует определенной последовательности действий , концентрация и точность. Чтобы вам было проще понять, как заменить вентилятор в вашей «четырнадцатой», мы разбили процедуру на простые этапы, следуя которым вы легко сможете выполнить замену самостоятельно.

Шаг 1:

Откройте капот, открутите все болты крепления пластиковой накладки и отложите ее в сторону, чтобы она не мешала

Шаг 2:

Снимите резинку с капота

Шаг 3:

Читайте также: Энергосберегающий способ обогрева керамического кирпича и газовые горелки для его реализации

Демонтаж защитного кожуха двигателя печки

Шаг 4:

Удалите два болта крепления двигателя печки к бокам

Когда автомобильная печка выходит из строя, часто причиной является двигатель вентилятора. Обнаружить такую неисправность можно по характерным звукам, возникающим при попытке включить ТЭН.

Как лучше всего чистить дымоход?

Периодически следует проводить профилактику дымохода. С него удаляются сажа и смолистые отложения. На это есть следующие причины:

Внутренний просвет зарастает, из-за чего ухудшается тяга и, соответственно, снижается теплоотдача.
При недостаточной тяге в дымоходе может возникнуть эффект обратной тяги. Вместо выхода на улицу дым будет возвращаться в помещение, а это и есть причина отравления угарным газом.
Достигнув критического уровня, сажа воспламеняется. Фактически внутри дымохода происходит микровзрыв. При сгорании выделяется много тепла и происходит нагрев до 1200°С. Тогда дымоход требует капитального ремонта.

Для проведения профилактики состояния дымохода, в том числе с небольшими отложениями, сжигают осиновые или ольховые дрова. Печка должна хорошо топиться. Помимо дров, также используются брикеты с особым химическим составом. Однако при наличии больших отложений сажи внутри дымохода выжигание гудрона не поможет. Тогда механическая очистка труб неизбежна.

Проверка

Чтобы убедиться, что именно двигатель является причиной неисправности системы отопления, следует провести простую, но показательную процедуру:

Завести автомобиль;
Включить поочередно первую, вторую и третью скорости печки;
При отсутствии звуков, свидетельствующих о запуске вентилятора, двигатель вышел из строя;
Если вентилятор не включился на 1 и 2 режимах скорости, а начал работать на 3, то причиной проблемы может быть переключатель или дополнительный резистор.

Причины поломки

Двигатель может не работать по нескольким причинам. Каждый из них требует отдельного рассмотрения. Поэтому предлагаем вам ознакомиться с возможными причинами выхода из строя вентилятора в нашей таблице.

Причина	Важно знать
Перегорел предохранитель	За печку отвечает предохранитель F7 напряжением 30А. Заменить его несложно, но основная проблема кроется в возможном возникновении короткого замыкания. Этот предохранитель отвечает за освещение в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае неисправности все указанные устройства перестанут работать.
Нет контакта в монтажном блоке	Это распространенная проблема в автомобилях, возникающая в результате окисления контактов или потери прочности соединения.
Реле зажигания залипает	Отопитель включается только после прогрева автомобиля. Поэтому рекомендуется проверять состояние реле зажигания в случае неработающего вентилятора. При необходимости заменить реле
Печка включается только на 3 скорости	1 и 2 скорости включаются за счет добавочного резистора, а в режиме 3 ток идет напрямую на двигатель. В этой ситуации замените добавочный резистор или проверьте его контакты.
Выключатель печки сломан	Здесь речь идет о проблемах с электрической мишенью или предохранителем. Для проверки их состояния можно использовать контрольную лампочку
Проблемы в конструкции двигателя	Если с выключателем и током все в порядке, но вентилятор не реагирует, следует проверить уровень перегрева двигателя двигатель, его контакты с массой или щетками для залипания

В зависимости от возникшей неисправности может потребоваться замена вентилятора. Замена двигателя не представляет сложности, хотя для этого необходимо иметь определенный навык или хотя бы минимальный опыт работы с электрооборудованием вашего машина.

Первым делом при замене моторчика печки отключаем аккумулятор.

Замена

Заменить неисправный узел несложно. Соблюдайте определенные правила и последовательность своих действий, чтобы добиться желаемого результата.

Отсоедините отрицательную клемму от аккумуляторной батареи.
Поднимите капот и в моторном отсеке отсоедините все болты крепления пластиковой накладки.
Пока крышку можно убрать в сторону, чтобы она не мешала работе.
Снимите уплотнительную резинку, которая также имеет свое место в моторном отсеке.
Снимите защитную крышку двигателя отопителя. Итак, вы добрались до искомого объекта и можете приступать к замене.
По бокам двигателя есть два болта, которые удерживают вентилятор на месте.
Теперь идем в салон, снимаем панель с водительской стороны. Есть плюсовая вилка, которую надо отсоединить.
Далее ищем минусовой провод. Он держится на одной гайке, которую необходимо открутить.
Отсоединенные провода вставляются в отверстие в кузове автомобиля, проходя через резинку.
Снимите поврежденный двигатель. Для этого его нужно повернуть и вытащить через правую сторону.

Внимательно следуйте обратной последовательности сборки, чтобы избежать ошибок, которые могут привести к еще более серьезным проблемам.

Как видите, снять устройство не сложно. Изучив состояние мотора вентилятора, можно сделать вывод, что он нуждается в замене. Иногда автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам мотор обойдется вам примерно в 500 рублей, а за собранное устройство придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Комфорт в современном автомобиле должен быть тихим. То есть все приборы и устройства, которые должны работать в тишине, должны быть бесшумными, иначе в результате пения хора от кондиционера, отопителя, моторчика стеклоочистителя и омывателя звуковой фон может оказаться не тем максимально удобно для путешествий. Один из солистов этой симфонии вполне может быть печником, поэтому рассмотрим некоторые методы борьбы с ним.

Вентилятор печки цена ВАЗ 2114

Аналогично устроены отопители переднеприводных автомобилей ВАЗ семейства Самара, а мы будем рассматривать ВАЗ 2114 как квинтэссенцию развития печного отопления салонов Тольятти автомобилей конца ХХ века. Простая и достаточно надежная печь «Самар» греет лучше, чем можно было бы от нее ожидать. А ремонт и обслуживание печки обходится недорого. Единственное, что нельзя измерить деньгами, это эргономика обслуживания, демонтажа и замены вентилятора печки на ВАЗ 2114. Вентилятор продается в комплекте с электродвигателем и кожухом. И это идеальный вариант замены, хотя цена узла незаметно подползает к тысяче. Вентилятор от Luzar стоит около 900 рублей, и это не лучший производитель вентиляторов в мире.

А менять придется в сборе, т.к. вал двигателя и сама турбина-вентилятор отбалансированы и отцентрованы в условиях сборочного завода. В этом главное отличие хорошего веера от Лузаровского. Если крыльчатка смещена от центра, она будет генерировать больше шума, чем тепла. Кроме того, он не только шумит от постоянной вибрации. Втулки двигателя летят от вибрации, ну а если вообще не летят, то служат намного меньше, чем на центрированном агрегате. Поэтому решать каждому — урчание, скрежет, визг дороже и велика вероятность поминутно остаться без обогрева, либо потратить 1000 рублей на нормальный вентилятор.

Схема подключения, резисторы и реле вентилятора

Сменить вентилятор, в принципе, не сложно, но придется вспомнить службу в армии и лексику дежурного. Технические характеристики вентилятора и схему его подключения мы разместили на странице, если это как-то поможет в разборке. На всякий случай, если кто-то не сможет найти оригинальный вентилятор, то двигатель должен развивать не менее 4200 об/мин при токе потребления не более 14 ампер.

Свист и вой могут быть разными на разных режимах работы двигателя. Это связано с тем, что схема подключения предполагает наличие резистора сопротивлением 0,23 и 0,65 Ом. Один ограничивает ток для малой скорости, а другой служит для получения второй скорости. Но это теория.

Какие дрова предпочтительнее?

Дрова лучше брать твердые, лиственные. При их горении смола не выделяется, а высокая температура горения держится без проблем. Дополнительный плюс в том, что внутри дымохода по минимуму остается сажа.

Топить печь мусором нежелательно; также плохо использовать еловые и сосновые дрова. Наоборот, хорошо топить опилками. Используются также брикеты, их делают из торфа или древесины. Топливо должно иметь влажность около 20 процентов. Он присутствует, если древесина хранится в сухом помещении в течение года.

6 китайских знаков зодиака разбогатеют и разбогатеют в ближайшие 10 лет

Тряпки вместо туалетной бумаги и памперсов: как многодетная мать расплатилась с долгами

Деньги в дом поможет привлечь помидор. Бабушка рассказала как сделать обряд

Где находится и как снять вентилятор печки

Практические занятия по демонтажу отопителя ВАЗ 2114 начинаются с определения места его дислокации. Если идти на звук, то отопитель вместе с вентилятором можно найти под лобовым стеклом в подкапотном пространстве. Вообще завод говорит, что можно демонтировать двигатель не снимая отопителя. Для этого разработана следующая методика, которой мы рады поделиться:

Дальнейший ремонт и разборку производить только в том случае, если нет возможности найти новый двигатель в сборе с вентилятором, и только если никто не собирается снимать крыльчатку с вала, иначе придется весь агрегат выбросить, так как заводская центровка не будет достигнута ни при каких обстоятельствах. Проверено.

Как правильно нагревать?

Для уменьшения расхода дров и улучшения горения печник посоветовал сделать следующее:

В печь следует подкладывать поленья, которые примерно на 5 см короче длины топки. Если при хранении дров сделать их примерно одинакового размера, топить будет намного легче.
Бревна укладываются таким образом, чтобы оставались воздушные зазоры.
Хотя печь в принципе можно топить сырыми дровами, но это чревато выделением смолы с дымом и в значительных количествах. В связи с этим лучше иметь дело с сухим топливом (влажность не более 25 процентов).

И в заключение — о том, как завести печку.

Женщина разбогатела благодаря собакам и ушла на пенсию миллионершей

Ольга Орлова потеряла бизнес из-за COVID-19: ее компания стала убыточной

Дайте больше выходных: мнение о том, как вывести людей из депрессии в пандемию

Стоп-мусор

В некоторых случаях можно договориться с двигателем, смазав втулки графитовой смазкой. Нет гарантии, что он успокоится, но попробовать можно. Хоть выброси. Шум вентилятора, писк и визг могут быть связаны не только с самим двигателем. Часто происходит банальное засорение воздуховода и попадание мусора в вентилятор. Подлость ситуации заключается в том, что проверить это без демонтажа вентилятора практически невозможно.

А что вы хотите, за тепло в машине надо бороться. А если это тепло еще и безмолвно, то цены ему нет. Но все же лучше постараться не допустить попадания мусора в воздуховод, и тогда ВАЗ 2114 порадует своего владельца теплым и тихим салоном. Удачи на дороге!

Трансмиссия ВАЗ, устройство и принцип работы трансмиссии ВАЗ 2114. Из чего состоит и как работает трансмиссия ВАЗ 2114. Устройство и принцип работы трансмиссии ВАЗ 2114.

Автомобили тольяттинского производства достаточно не прихотливы в эксплуатации и ремонте, но некоторые агрегаты автомобиля все же требуют повышенного внимания и ухода, в частности это касается трансмиссии, о которой пойдет речь в данной статье.

Содержание

Трансмиссия ВАЗ, из чего состоит и принцип работы
Сцепление ВАЗ 2114, устройство
Регулировка сцепления как отрегулировать сцепление своими руками
КПП ВАЗ 2114, устройство и принцип работы, требования к которой предъявляются к коробке передач
КПП ВАЗ 2114, в состав которой входит привод управления КПП
Какое масло заливать в КПП 2114
Вязкость масла трансмиссионного, какой вязкости нужно
Масло с повышенной вязкостью, почему нельзя заливать масло повышенной вязкости типа 5W-50
Советы Плюсы: качественная смазка смазка долгая безаварийная работа

Трансмиссия ВАЗ, из чего она состоит и принцип работы

Трансмиссия ВАЗ состоит из переднего привода, коробки передач и сцепления.

Обороты, выдаваемые двигателем автомобиля, «доходят» до колес за счет элементов трансмиссии и заставляют их вращаться. С помощью трансмиссии мощность вращения превращается в движение.

Сцепление ВАЗ 2114, устройство

Устройство сцепления

Сцепление – это устройство, которое стоит первым в цепи трансмиссии и принимает на себя крутящий момент от двигателя. На данной модели автомобиля он цельный, закрытый и сухой, с демпфером и нажимной пружиной на ведомом диске. Привод тросовый, без зазора между нажимной пружиной и подшипником. Он управляется педалью, установленной с педалью тормоза на одной оси.

Регулировка сцепления как отрегулировать сцепление своими руками

Регулировка сцепления

На ВАЗ регулировку сцепления можно произвести самостоятельно для чего:

Регулировка сцепления

В отсеке автомобиля вращать крепежный элемент, то есть гайку, которая находится на наконечнике привода сцепления, управляя при этом ходом педали.

Регулировка педали сцепления
При достижении требуемого результата затяните контргайку, тем самым зафиксировав необходимое положение педали.
Регулировка педали сцепления

Привод ведущий ВАЗ, передний привод ВАЗ 2114

Передний привод – еще один элемент трансмиссии. Для каждого колеса предусмотрены 2 шарнира угловых скоростей — внутренний и наружный. В движение они приводятся посредством вала ведущего колеса. Вал для левого колеса — стержень, а для правого — труба. Петли возврату не подлежат, в случае выхода из строя их необходимо заменить.

КПП ВАЗ 2114, устройство и принцип работы, какие требования предъявляются к коробке передач

Узел ключевой передачи представляет собой редуктор, все основные детали которого (редукторы, вращающиеся валы и шестерни) постоянно трутся, вследствие чего нуждаются в хорошей смазке. К редуктору предъявляются следующие требования:

Устройство синхронизатора СРР

Они должны обеспечивать легкое и простое управление при движении, максимально утомляя водителя.
Очень важно, чтобы все агрегаты трансмиссии обеспечивали хорошие тяговые усилия и высокую скорость при движении прямо и на реверсе.
Малый вес и размер – одно из основных требований. Конструкторы борются за каждый миллиметр объема и грамм веса, чтобы облегчить общую конструкцию при увеличении мощности, а также при повышении ее эффективности.
Высокая надежность в эксплуатации. Никому не нужен агрегат, которым необходимо заниматься постоянно.
Трансмиссия в целом и каждый узел в отдельности должны иметь оптимальный КПД.
Все агрегаты трансмиссии после установки на автомобиль должны быть удобны в обслуживании и легкодоступны на протяжении всего периода эксплуатации.
Необходимо, чтобы простота конструкции сопровождалась высокой технологичностью производства, чтобы продукт был экономически выгодным.
Еще одним важным требованием является обеспечение бесшумной работы трансмиссии.

Устройство коробки передач

ВАЗ 2114 отвечает всем этим требованиям. Он синхронизирован и имеет пять шагов. КПП связана с главной передачей и дифференциалом.

КПП ВАЗ 2114, в состав которой входит привод управления КПП

Включается привод управления коробкой передач:

Беглый выбор.
Поддержка мяча и тяга.
Рычаг переключения передач.
Механизм выбора, а также переключения скоростей.

Какое масло заливать в КПП 2114

Для переднеприводных ВАЗ 2114 лучшим будет масло GL 4, которое по отечественной классификации соответствует ТМ 4. Некоторые автовладельцы предпочитают лучшее по их мнению масло GL 5, имеющее более высокую вязкость, но через определенный промежуток времени начинаются проблемы с коробкой. Это происходит в результате того, что GL 5 предназначено для трансмиссий заднеприводных и мостов внедорожников или грузовиков, и обеспечить достаточно эффективную смазку трансмиссий переднеприводных автомобилей не представляется возможным.

Вязкость трансмиссионного масла, какая вязкость нужна

Хорошими для использования на переднеприводных автомобилях ВАЗ считаются «всесезонные» масла GL 4 или GL 4/5 с вязкостью 75W-80 или 80W-85.

Масло повышенной вязкости, почему нельзя заливать масло повышенной вязкости типа 5W-50

Категорически не рекомендуется заливать в КПП масло с показателем вязкости 85W-90, а тем более моторное масло 5W-50. Повышенная вязкость способна создавать прочную масляную пленку, трудно проникающую между шестернями, а также их зубьями. В особенности страдают синхронизаторы, так как им приходится туго выжимать масло из-под себя, а их конструкция не рассчитана на данные механические усилия.

Советы Плюсы: качественная смазка смазка долгая безаварийная работа

Удачно подобранное автомобильное масло – залог его долгой и безотказной работы. Поэтому при выборе автомобильных смазок будьте предельно внимательны и обращайтесь за консультацией к профессионалам, которые помогут подобрать смазку для необходимой модели автомобиля.

Сопутствующие материалы

Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
Как выбрать б/у шины, Полезные советы
Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
Зимой машина плохо заводится.
Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
Машины экономного расхода топлива, самый экономичный расход автомобиля
Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун

Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса

Как открыть машину без ключа.
Comments |0|
Cancel
Remember me
* Name:
* @ Email:
Website:

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Category: Разное
Previous post Next post
