Ваз 2114 признаки неисправности внутреннего шруса: Как проверить внутренний ШРУС? Чем опасен неисправный внутренний ШРУС, какие признаки поломки

30 сентября, 1972 by admin

Как проверить внутренний ШРУС, как заменить внутренний ШРУС своими руками. Диагностика и замена внутреннего ШРУСа. Как самостоятельно заменить внутренний ШРУС?

Шарнир равных угловых скоростей (то есть ШРУС) является одним из основных узлов трансмиссии легкового транспортного средства. В народе его также именуют «гранатой». Очень важно следить за состоянием данного элемента и, при потребности, ремонтировать его или заменять, во избежание неожиданных поломок, которые могут быть очень опасными. К тому же, проблемы с данным узлом могут негативно сказаться на управляемости транспортного средства. Об этом далее в статье.

Содержание

• Что такое ШРУС, где находится, зачем нужен
• Внутренний ШРУС устройство и предназначение
• Внутренний ШРУС и внешний ШРУС, в чем разница
• Причины выхода из строя ШРУСа
• Признаки неисправности внутреннего ШРУСА
• Диагностика неисправностей внутреннего ШРУСа (подробно)
• Смазка для ШРУСа, какие задачи она должна выполнять
• Виды смазок для ШРУСа
  • Литиевые смазки
  • Смазки на дисульфид — молибденовой основе
  • Бариевые смазки
• Смазки которые нельзя применять для ШРУСа, почему
• Инструменты, приспособления, расходные материалы
• Выбор рабочего места
• Замена внутреннего ШРУСа своими руками
• Советы профи

Что такое ШРУС, где находится, зачем нужен

Как правило, ШРУСы расположены на передней полуоси транспортного средства. Зачастую их устанавливают четыре, по две единицы на сторону, однако бывает и два, по одному на сторону, в зависимости от конструкции автомобиля. Роль, которую выполняет данное устройство — передача крутящего момента от коробки передач на управляемые колеса автомобиля. Именно благодаря данному механизму выполняется подача вращения на передние колеса при повороте. Многие современные транспортные средства оборудованы таким узлом.

Внутренний ШРУС устройство и предназначение

В конструкцию внутреннего ШРУСа, как правило, входят такие компоненты:

• Корпус, он выглядит как сферическая чаша, в которую монтируется ведомый вал.
• Внутренняя обойма, являющая собой сферический кулак с ведущим валом.
• Сепаратор, изготовленный в виде кольца с отверстиями, в котором находятся и удерживаются шары.
• Металлические шарики (шесть штук).

Внутренний ШРУС и внешний ШРУС, в чем разница

Оказывается, для движения автомобиля мало иметь по одному ШРУСу на колесо. Чтобы привод функционировал, нужна их пара. Внутренним называется ШРУС, передающий вращение от КПП к валу. Он намного больше по размеру. Что касается внешнего ШРУСа, то он вращает ступицу колеса и имеет посадочные шлицы для нее. В результате отсутствия достаточного количества свободного пространства, его делают меньшим в габаритах.

Причины выхода из строя ШРУСа

ШРУС изготавливают из прочного металла, поскольку на данную деталь предполагается большая нагрузка. Как уверяют изготовители, срок службы ШРУСа довольно большой, однако в реальности это не всегда так. Существует несколько причин для ускоренного выхода «гранаты» из строя:

• Агрессивный стиль вождения.
• Плохие дороги.
• Попадание в него абразивного мусора в результате повреждения пыльника.
• Плохая смазка.
• Бракованные детали или подделки.

Признаки неисправности внутреннего ШРУСА

Поломку ШРУСа можно обнаружить по характерным признакам в работе узла:

1. Люфт в шарнире.
2. Рывки при разгоне.
3. Хруст при трогании.
4. Хруст при поворотах.

Диагностика неисправностей внутреннего ШРУСа (подробно)

Во избежание проблем с выскочившим при езде ШРУСом, нужно своевременно выполнять диагностические работы. Обнаружение поломки выполняется таким образом:

• Выверните колеса и резко троньтесь с места. Наличие характерного хруста будет указывать на проблемы со ШРУСами.
• Поднимите колесо с помощью домкрата или воспользуйтесь подъемником. Затем осмотрите ШРУС на наличие видимых повреждений. Их быть не должно. После этого пошевелите колесо. У шарнира не должно быть люфтов.
• Вывесите передок транспортного средства. Если у вас механическая коробка, включите первую передачу, а если автоматическая, выберите режим D. Затем запустите мотор и прислушайтесь. Колеса не должны издавать хруста.

Смазка для ШРУСа, какие задачи она должна выполнять

Каждый автолюбитель знает, что смазки, которые используются в узлах автомобиля, предназначены не только снижать трение и предотвращать преждевременный износ металлических элементов. Также они должны снизить нагрузку, которая приходится на детали, с целью обеспечения их свободного вращения. Что касается смазок для ШРУСа, то, кроме защиты от трения, они также снижают трансмиссионные потери транспортного средства и затраты топлива.

Второе, не менее важное, свойство смазки основано на предотвращении распространения коррозии. Как известно, большинство поломок металлических элементов становится результатом полостной коррозии, которую еще называют крекинг-коррозией или питтингом. В данном случае в ШРУСах появляются полости, которые называются раковинами — при этом эффективность передачи крутящего момента теряется и возникает неприятный стук, становящийся наиболее заметным при повороте рулевого колеса. Смазка предназначена предотвратить распространение процессов коррозии в ШРУСах для обеспечения их долговечности.

Помимо этого, важно, чтобы смазки были щадящими в отношении синтетических и органических полимеров. Чтобы защитить ШРУС, всегда используются пластиковые или резиновые пыльники, предотвращающие попадание загрязняющих веществ снаружи. Смазки не должны растворять материал, с которого они производятся.

Виды смазок для ШРУСа

За годы существования полноприводных и переднеприводных автомобилей было создано множество разновидностей смазок для ШРУСов. Фактически все они способны эффективно справиться с трением, а также снижением нагрузок, которые приходятся на элементы трансмиссии. Но многие из них могут проявлять агрессивные свойства по отношению полимерных соединений или не способны бороться с питтингом.

Литиевые смазки

Самая распространенная смазка для трансмиссии и прочих элементов, которые подвергаются очень высоким нагрузкам. Изготавливается на основе вспененного литиевого раствора в органической кислоте. Являет собой консистентный желтоватый состав большой вязкости, становящийся еще более густым при низких температурах. Литиевые составы отлично справляются с трением и могут в десятки раз снижать нагрузки, приходящиеся на элементы приводного механизма.

Также следует выделить их консервационные свойства — они защищают металлические элементы от влаги, нейтрализуют попавшую внутрь пыль и прочие загрязняющие вещества.

Составы на основе лития устойчивы к большей части типов полимерных покрытий, что применяются в изготовлении пыльников ШРУСов. Но некоторые изготовители транспортных средств применяют для создания таких защитных компонентов современные высокопрочные пластики на органической основе — Литол и его аналоги могут их растворять. В таком случае прочтите инструкцию по эксплуатации ТС — в ней должно быть сказано, какие смазки лучше использовать для защиты ШРУСов.

На сегодняшний день отечественные изготовители сохраняют мировое лидерство по выпуску средств для ШРУСов на основе лития. Большая часть зарубежных компаний отказывается от них в результате возникновения новых технологий, которые способны обеспечить элементам трансмиссии лучшую защиту.

• RENOLIT.
• Very Lube.
• ХАДО.

Смазки на дисульфид — молибденовой основе

Несмотря на то, что литиевые средства для ШРУСов являются высокоэффективными, специалисты искали новое решение, которое бы идеально подходило для всех автомобилей. Результатом этого стали новые смазки, в которые добавлялся дисульфид молибдена. Главное отличие таких составов — высокая устойчивость к коррозии. Согласно отчетам специалистов, которые проводили испытания, даже спустя сто тыс. км. пробега «гранаты» не проявляют симптомов серьезного износа. Но такая смазка не является вечной — даже при идеальных условиях использования ее нужно менять каждые сто тыс. км. или через пять лет после изначальной набивки узла.

Данные смазки так же эффективно борются с трением, как и аналоги на основе лития. Помимо этого, снижение содержания органических кислот, замененных солью металла, повлекло за собой снижение агрессивности в отношении любых полимерных поверхностей. Дисульфид-молибденовые смазки для ШРУСов можно применять фактически во всех автомобилях — данная рекомендация дается изготовителями.

Но такие средства имеют один существенный недостаток — они боятся попадания влаги в ШРУС в условиях нарушения герметичности пыльника. Последствием данного несущественного повреждения может быть абсолютная потеря свойств смазки, что послужит причиной разрушения узла. Одними из лучших являются смазки следующих изготовителей:

• ШРУС-4.
• ESSO.
• Mobil.
• Texaco.
• Liqui Moly.
• BP.

Бариевые смазки

Главное преимущество средств на основе бария — повышенная устойчивость к влиянию влаги. Например, после разрыва пыльника не обязательно менять бариевую смазку, если, конечно, в ней не накопилось огромное количество загрязняющих материалов. Помимо этого, бариевый состав может бороться со всеми типами коррозии, тем самым предотвращая преждевременный выход ШРУСов из строя даже при эксплуатации транспортного средства в особо агрессивных условиях. К преимуществам бариевых составов также можно отнести нейтральный химический состав в отношении к любым полимерам. Но такие средства пока слабо распространены из-за их сложности изготовления и дороговизны. Еще одним значительным их недостатком является слабая устойчивость к низким температурам. Единственным отечественным изделием на бариевой основе является средство ШРБ-4.

Смазки которые нельзя применять для ШРУСа, почему

Не редко автовладельцы становятся жертвой разных маркетинговых ходов продавцов автотоваров — они утверждают, что их продукция является гарантией безопасности и надежности автомобиля, хотя на практике складывается абсолютно противоположная ситуация. Например, не стоит применять графитовую смазку для защиты ШРУСов, так как ее предназначение — защищать подшипники и прочие подвижные соединения электромоторов. Перед приобретением графитовой смазки важно понимать, что с ней срок службы ШРУСов составит не более 25 тыс. км. Следует быть особо внимательным при замене смазки в гаражном сервисе — здесь не редко практикуется использование некачественных либо несоответствующих требованиям материалов.

Помимо этого, не стоит покупать углеводородные средства, в частности технический вазелин, хотя на их упаковке может содержаться информация о возможности обработки ШРУСов. Причина этого основана на консервационном характере таких составов. Они хорошо выдерживают влияние влаги, не допускают повреждений посторонними загрязнителями и коррозии, но начинают разрушаться после достижения температуры 45 градусов. Конечно, в ШРУСах температура будет гораздо большей, что повлечет за собой полное вымывание смазки уже через несколько километров езды. Использование для защиты ШРУСов технического вазелина и прочих углеводородных средств влечет за собой их поломку спустя небольшой временной промежуток.

Быстрому разрушению ШРУСов также могут способствовать разные консистентные составы, изготовленные на основе кальция или натрия. Они используются при сборке разных элементов автомобилей, включая приводные тросики, подвижные соединения, подшипники, но абсолютно не подходят для ШРУСов. Худшим последствием их использования является ускоренное распространение коррозии — уже спустя 15-30 тыс. км. ШРУСы станут непригодными к эксплуатации. Среди смазок, запрещенных к использованию в автомобильной трансмиссии и содержащих минеральные компоненты, являются составы на основе цинка и железа.

Инструменты, приспособления, расходные материалы

Для замены внутреннего ШРУСа потребуются такие инструменты и материалы:

1. Новый внутренний ШРУС, который включает в себя хомут и смазку.
2. Набор стандартных инструментов, в частности домкрат, монтировка, плоскогубцы, отвертки, ключи и так далее.

Выбор рабочего места

Работы по замене внутреннего ШРУСа выполняются на смотровой яме или подъемнике, что обусловлено расположением «гранаты» в нижней части автомобиля (доступ к ШРУСу возможен только в данном положении).

Замена внутреннего ШРУСа своими руками

В качестве примера взят автомобиль ВАЗ 2110. Порядок работ:

1. В первую очередь необходимо зафиксировать автомобиль посредством плотного затягивания стояночного тормоза и включения четвертой передачи.
2. Затем устанавливаем противооткатные клинья под задние колеса транспортного средства.

3. Далее снимаем защитный колпак агрегата и с помощью монтировки откручиваем гайку ступицы.
4. После снятия ступичной гайки начинаем откручивать элементы крепления колеса автомобиля.
5. С помощью домкрата вывешиваем колесо, на котором появилась потребность в замене ШРУСа.

6. Откручиваем шесть болтов, в результате чего ШРУС будет удерживать только фланец.
7. Откручиваем два болта крепления нижней опоры кулака.
8. Поворачиваем рулевой механизм в крайнее положение, после чего агрегат автоматически выпадет.

9. Теперь осталось только установить новый ШРУС.

Советы профи

При установке нового ШРУСа важно помнить:

1. Перед установкой агрегата обеспечьте укладку требуемого количества смазки.
2. На конец вала нужно установить пластиковую заглушку.

Признаки неисправности внутреннего шруса.

Автор Авто Эксперт На чтение 15 мин. Просмотров 69.1k. Опубликовано 17.11.2020

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Содержание

1. Наружная и внутренняя граната (ШРУС): отличия и особенности
2. Устройство внутреннего ШРУСа
3. Где находится ШРУС (Граната) в машине
4. Срок службы и обслуживание
5. Звуки и симптомы поломки
6. Внутренний ШРУС: признаки неисправности не увидеть сложно
7. Почему хрустит ШРУС?
8. Устранение неисправности
9. Что будет, если не менять ШРУС
10. Видео: что может быть, если во время не поменять пыльник ШРУСа
11. Что понадобится для замены ШРУСа
12. Как заменить гранту
13. Замена внешнего ШРУСа
14. Как продлить срок службы гранат
15. Советы автовладельцам

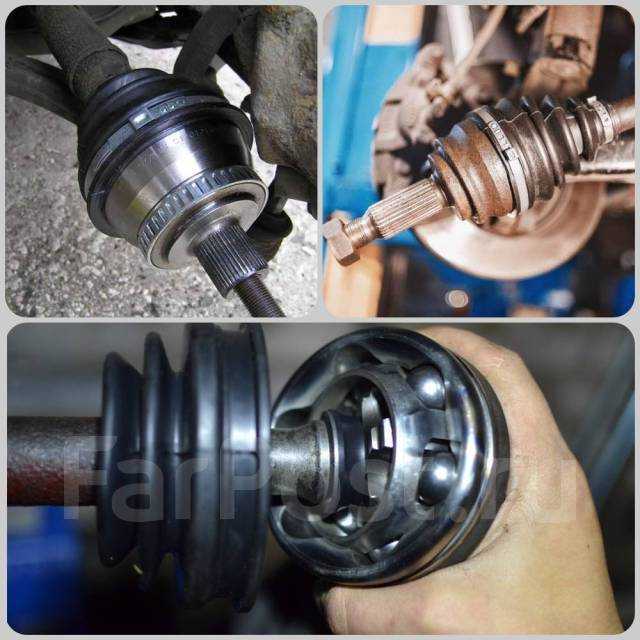

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

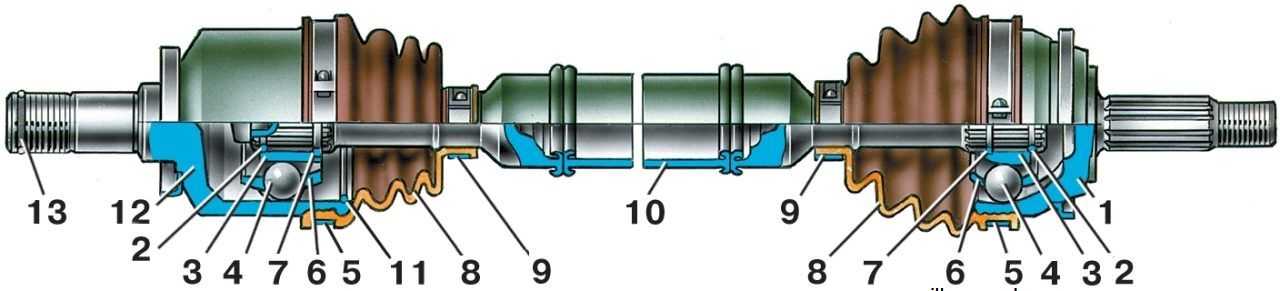

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

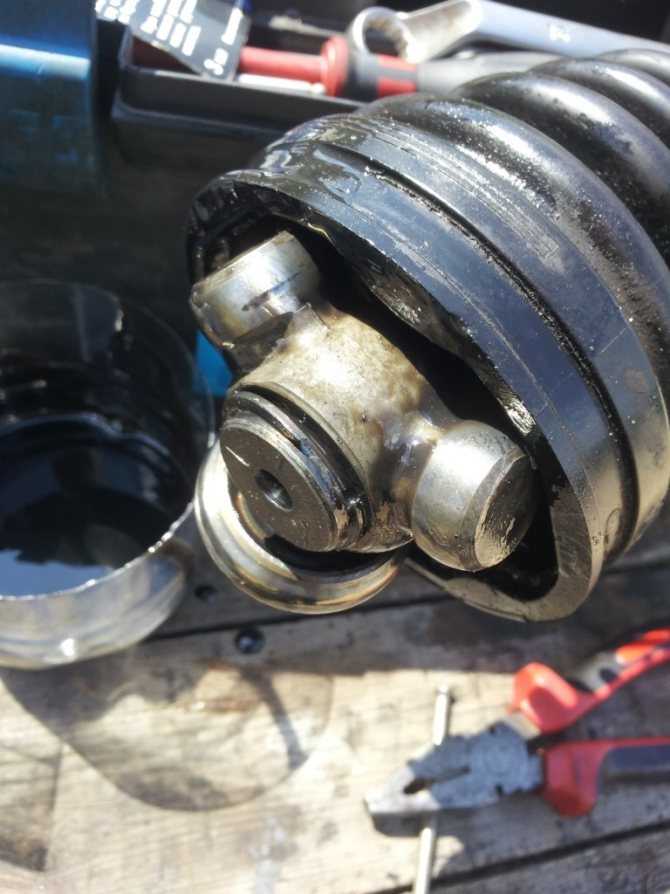

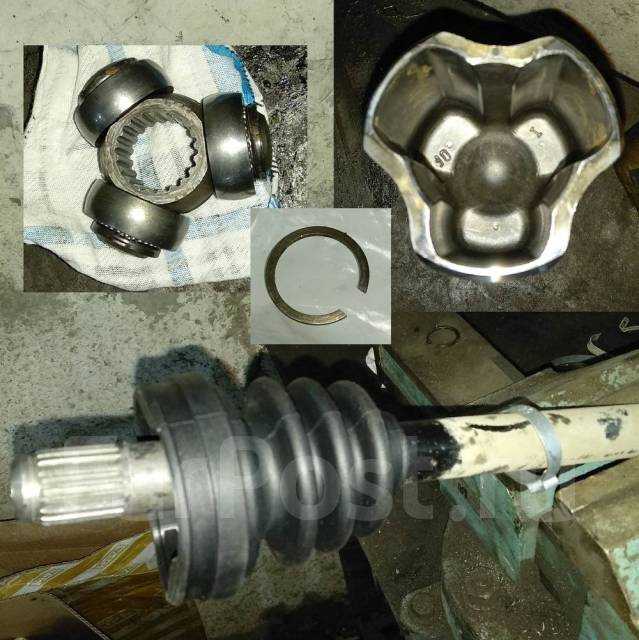

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

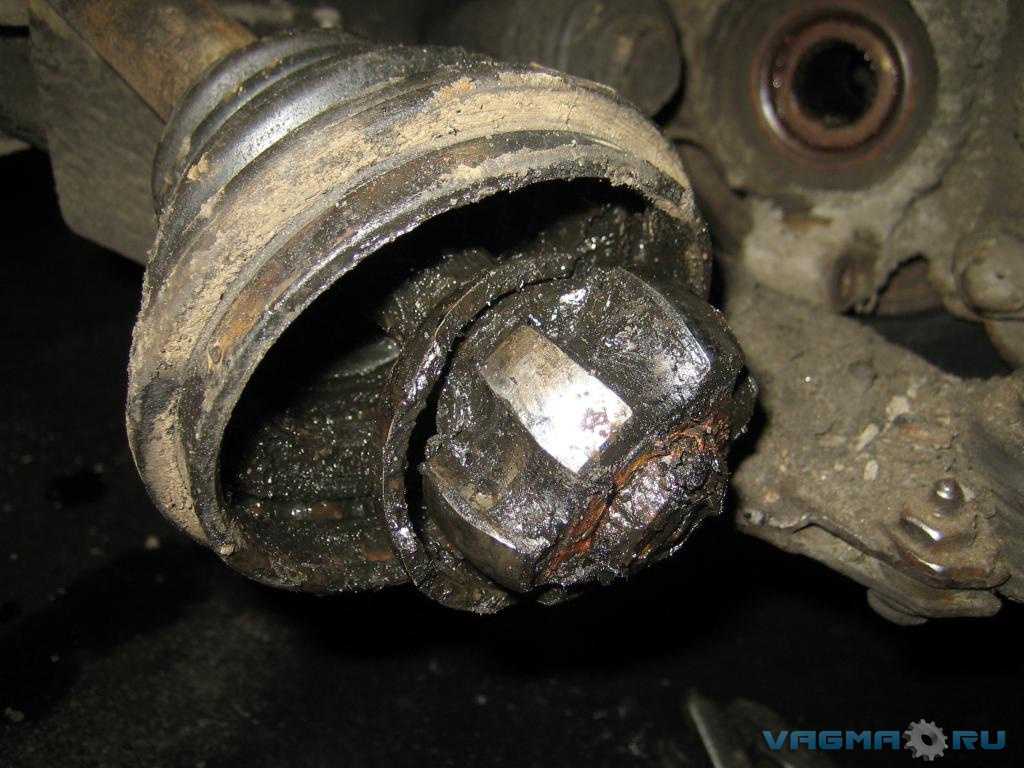

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:

1. Не давить педаль в пол на повороте, особенно при трогании
2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

• Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
• Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
• Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
• Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
• Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Что понадобится для замены ШРУСа

Планируете менять «гранату» (неважно – наружную или внутреннюю) самостоятельно? Запаситесь следующими инструментами:

• молотком, отверткой, пассатижами, домкратом;
• комплектом ключей и головок;
• слесарными тисками;
• монтировкой или достаточно длинной трубой.

Также вам понадобятся новые манжеты, пыльники, гайка ступицы со стопором и смазочный состав. Эти расходники обычно предоставляются вместе с новой «гранатой».

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

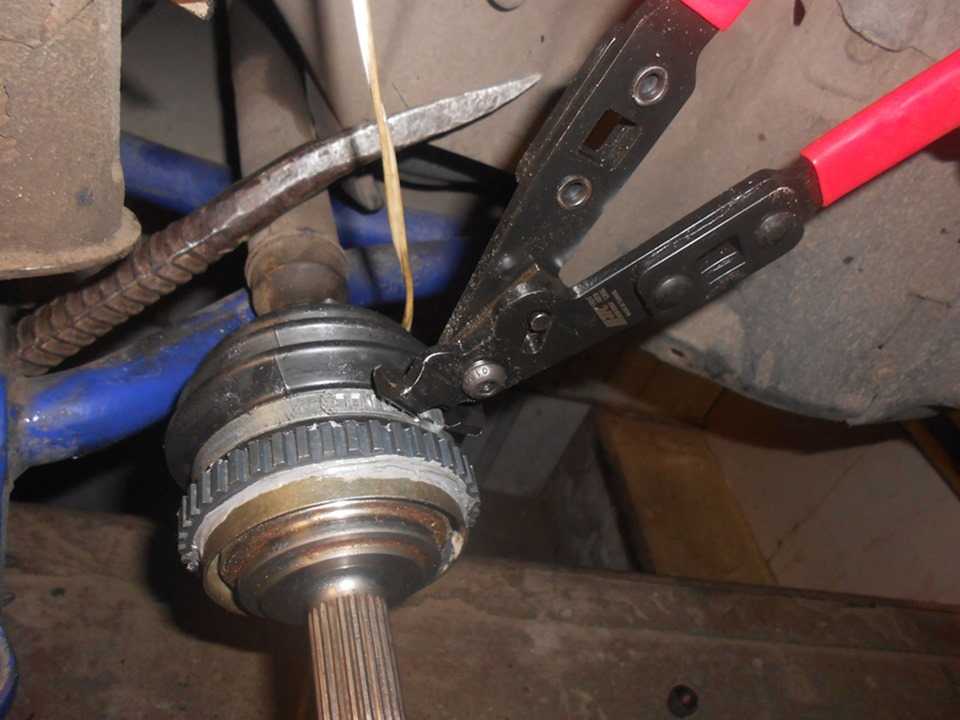

Замена внешнего ШРУСа

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
5. Старый пыльник и хомуты снимаем и отправляем в мусор.

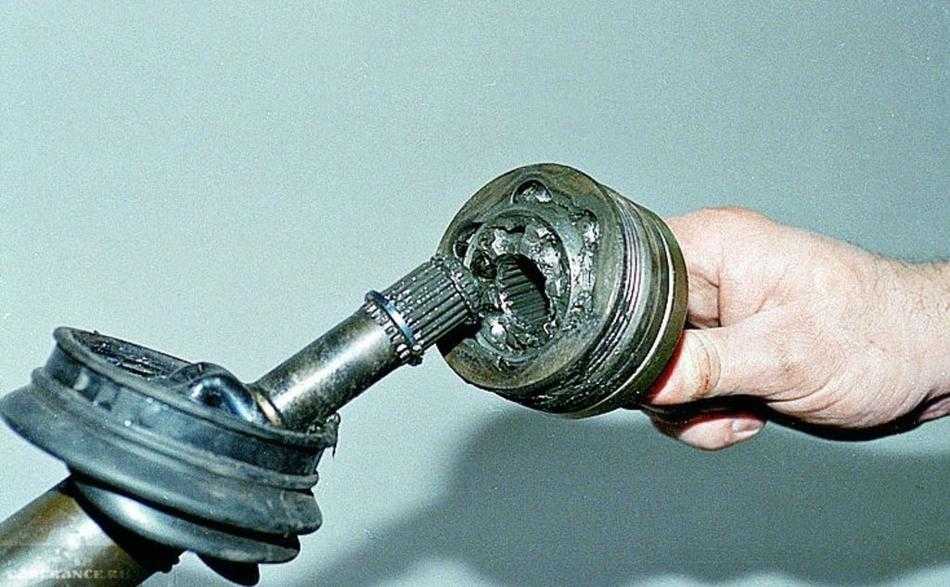

6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как продлить срок службы гранат

Все очень просто, следуйте трем основным правилам и привода вашего автомобиля прослужат очень долго:

1. Никогда не рвите с места! При резком старте, крутящий момент значительно выше, чем при езде. Из-за больших нагрузок, гранаты быстро приходят в негодность;
2. Не газуйте при вывернутом руле. Когда шарнир повернут на большой угол относительно оси, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию ШРУС;
3. Проверяйте состояние пыльников на гранатах (при попадании грязи, песка и других инородных тел, механизмы гранат быстро изнашиваются).

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источники

• https://carnovato.ru/chto-takoe-shrus-v-avtomobile/
• http://KrutiMotor.ru/priznaki-neispravnosti-shrus-proverka-shrus-sposoby/
• https://voditelauto.ru/kak-proverit-vnutrenniy-shrus/
• https://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
• https://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
• https://www.autosaratov.ru/obzor/diagnostika-neispravnogo-shrusa/
• https://avto-cool.com/remont-avtomobiley/vnutrenniy-shrus-priznaki-neispravnosti-i-kak-ih-ustranyat
• https://akki-carsh.ru/transmissiya/shrus-avtomobilnyj.html
• https://fastmb.ru/autoremont/5125-kak-zamenit-shrus-na-avtomobile.html
• https://autodont.ru/running-gear/menyaem-shrus-samostoyatelno
• https://avtoberloga.ru/sharnir-ravnyh-uglovyh-skorostei-avtomobilnaya-granata-privod/
• https://VazNeTaz.ru/shrus

Яркие признаки выхода из строя ШРУСов

ШРУСы в основном представляют собой сложные шаровые шарниры. Их основная функциональность в первую очередь зависит от выполнения нескольких важных задач. В основном ваши ШРУСы соединяют оси с передними колесами.

Все переднеприводные автомобили имеют шарниры равных угловых скоростей или ШРУСы на обоих концах приводных валов (полуосей).
Внутренние ШРУСы соединяют ведущие валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами автомобиля. Большинство заднеприводных и полноприводных автомобилей, а также грузовиков также имеют ШРУСы.

ШРУСы необходимы для передачи крутящего момента от коробки передач к ведущим колесам на постоянной скорости. Все это при использовании движения подвески вверх-вниз. В переднеприводных автомобилях ШРУСы передают крутящий момент на передние колеса, когда автомобиль поворачивает. Существует два наиболее часто используемых типа ШРУСов: шаровой и штативный. В переднеприводных автомобилях шаровые ШРУСы применяются с внешней стороны приводных валов (наружные ШРУСы), тогда как триподные ШРУСы в основном используются с внутренней стороны (внутренние ШРУСы).

Обычно этот шум становится громче, когда вы ускоряетесь во время поворота. В худшем случае сильно изношенный внешний ШРУС может даже развалиться во время движения. Это сделает вашу машину неуправляемой и может привести к серьезной дорожно-транспортной аварии! Jerry Robinson

Проблемы с ШРУСом

ШРУС заполнен специальной консистентной смазкой, которая плотно запечатана внутри резинового или пластикового чехла. Этот ботинок держится на месте с помощью двух зажимов. ШРУС не требует регулярного обслуживания, так как может прослужить очень долго. В основном до тех пор, пока сам защитный пыльник ШРУСа не поврежден. Нередко можно увидеть автомобиль с пробегом более 300 000 миль с неповрежденными оригинальными ШРУСами…

Хотя чаще всего проблема с ШРУСами возникает только при растрескивании или повреждении защитного чехла. Как только это произошло, смазка выходит, а внутрь попадают влага и грязь, из-за чего ШРУС изнашивается быстрее и в конечном итоге перестает работать так, как он должен. Все из-за недостатка смазки и продолжающейся коррозии, вызванной попаданием грязи внутрь трещин. Обычно первыми ломаются внешние пыльники ШРУСов, так как они должны выдерживать больше движений, чем внутренние. Сапоги CV обычно проверяются во время регулярных проверок автомобилей, которые мы рекомендуем проводить ежегодно. Ваш механик будет искать трещины, надрывы и другие повреждения и обязательно найдет их, если они есть!

Признаки поврежденного пыльника ШРУСа или изношенного ШРУСа

Вытекание этой специальной смазки из небольшой трещины или надрыва – это самый ранний признак выхода из строя пыльника ШРУСа. В случае, если повреждение больше, вы можете увидеть пятна темной смазки на внутренней стороне обода колеса и вокруг области внутри ведущего колеса, как на фотографии.

Если по какой-то причине продолжать ездить на автомобиле с поврежденным пыльником ШРУСа, ШРУС будет изнашиваться и в итоге выйдет из строя. Наиболее частым признаком сильно изношенного наружного ШРУСа является щелкающий или хлопающий звук при повороте.

Отказы внутренних ШРУСов встречаются редко. Одним из симптомов отказа внутреннего ШРУСа является дрожание или тряска из стороны в сторону при ускорении. Изношенный внутренний ШРУС также может вызывать лязг при переключении с привода на задний ход.

Ремонт ШРУСа

Если вы планируете самостоятельно заменить чехол ШРУСа или приводной вал, вам понадобится сильный динамометрический ключ (или ломающая планка). Также не забудьте о головке нужного размера, чтобы открутить контргайку коренного ШРУСа или ступичную гайку (на фото), потому что она очень тугая. Будьте готовы, что придется снимать нижнюю шаровую опору, а без специнструмента это сделать будет довольно сложно. Гайку ступицы также необходимо будет повторно затянуть с указанным крутящим моментом после завершения ремонта. Инструкции и характеристики крутящего момента см. в руководстве по ремонту.

При раннем обнаружении сильно поврежденного пыльника ШРУСа достаточно простой замены. Мы просто поменяем пыльник шарнира и заполним коробку ШРУСа свежей смазкой. Это более экономично, намного лучше, чем замена всего ШРУСа или приводного вала. Замена пыльника ШРУСа обычно стоит от 200 до 400 долларов… Деталь не такая дорогая, но для ее замены требуется немало труда. Пыльник ШРУСа обычно продается в комплекте со свежей смазкой и новыми хомутами.

Если изношен сам ШРУС, то он не подлежит ремонту; ее придется заменить новой или восстановленной деталью. Иногда ШРУС не поставляется как отдельная деталь на складе. В этом случае потребуется замена всего приводного вала. Замена карданного вала может стоить от 400 до 800 долларов в нашей автомастерской.

5 признаков повреждения оси CV, также известной как полуось

31 мая 2021 г.

Передняя часть вашего автомобиля — настоящее чудо инженерной мысли. Примечателен тот факт, что несколько сложных систем работают в тандеме друг с другом в непосредственной близости. На самом деле, одним из самых замечательных достижений является передача энергии от двигателя и трансмиссии к самим колесам. Способ, которым это достигается на переднеприводных автомобилях и других, заключается в использовании оси с постоянной скоростью (CV), также иногда называемой полуосью. Это то, что передает мощность на колеса, поэтому поврежденная ось CV — это большая проблема. Это 5 самых простых способов определить, повреждена ли ваша ось CV.

5. Вибрация во время вождения

Поскольку ШРУСы расположены в непосредственной близости от колес автомобиля, любое их повреждение может напрямую повлиять на ваше вождение. Если вы вдруг почувствуете, что ваш автомобиль вибрирует больше, чем обычно, это может означать, что у вас повреждена полуось. Тем не менее, есть много других проблем, которые могут вызвать дополнительные вибрации, поэтому, если вы испытываете этот симптом, важно искать другие контрольные признаки перегоревшей оси CV.

4. Щелчок во время поворота

Часть того, что делает полуось, позволяет колесам вращаться, придавая им мощность. Резиновый чехол на шарнире ШРУСа защищает соединение, позволяющее колесу вращаться. Если этот ботинок поврежден, это может повлиять на ваш поворот. Если вы вдруг услышите громкий щелчок при повороте, будь то в одном направлении или во всех направлениях, это хороший признак того, что ШРУС перегорел. Опять же, есть и другие возможные причины щелчка, поэтому лучше не делать поспешных выводов и вместо этого позволить профессионалу официально диагностировать проблему.

3. Стук

Как и в предыдущем пункте, если вы внезапно начинаете слышать стук во время движения, потенциальным виновником является ваша ось CV. Даже если стук возникает не по вине полуоси, внезапный стук редко бывает незначительной причиной. В случае внезапного появления стука лучше как можно скорее обратиться к специалисту. Наша команда в Capitol Toyota будет рада назначить вам встречу и посмотреть на вас.

2. Внутри колес обнаружена смазка

Пыльник оси CV сильно смазан для обеспечения полной производительности. Если багажник будет поврежден, смазка может вытечь на колеса. Это не так очевидно, как щелчок или стук в судане, но это простой способ подтвердить любые подозрения относительно состояния вашей полуоси. Если вы подозреваете, что у вас поврежден пыльник CV, обязательно проверьте внутреннюю часть шины на наличие смазки — если ее не обнаружено, у вас может быть совершенно другая проблема.

1. Слеза в сапоге

Это довольно очевидно, но большинство других симптомов здесь потенциально могут иметь другие причины; однако, если все указатели указывают на север, лучше идти на север. Другими словами, если вы обнаружите несколько признаков перегоревшей оси CV, всегда есть один верный способ выяснить это: осмотреть ось. Для этого вам нужно будет залезть под свой автомобиль, чтобы осмотреть оси CV, которые соединяются с вашими колесами. Или вы всегда можете позвонить нам в Capitol Toyota и назначить встречу, чтобы мы могли посмотреть на вас. При обнаружении разрыва резинового чехла его необходимо заменить.

Comments |0|
