Замена сальников полуосей на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Сальники полуосей – на сегодняшний день слово сальники уже так прижилось к народу что по другому их никто и не называет, на самом дело слово сальники уже устарело и данные вещи называются резиновыми манжетами, они нужны практически в любой механической части автомобиля (Они в двигателе присутствуют, в коробке, в редукторе), кроме этого при покупке (Учтите это) выбирайте сальник именно тех же размеров, иногда бывает сложно подобрать именно такой же но вы всё же поищите а почему других размеров не нужно ставить, просто если к примеру вы нашли но по толщине он вам не подходит или по высоте (Слишком большой или маленький) то большой соответственно не залезет в отверстие и толку от него никакого не будет, ну а маленький можно будет во гнать но через него масло сочиться будет поэтому тоже толку от его установки никакого нет.
Примечание!
Для того чтобы произвести замену сальника или сальников (Всего их два, по одному на каждой полуоси он установлен, для наглядности пример замены мы будем показывать только лишь на одной стороне, так как на другой все процедуры выполняются точно так же аналогично), нужно взять с собой для работы: Молоток, ещё отвёртка или вместо неё (Ещё лучше кстати) раздвижными пассатижами можно воспользоваться, а так же (Это обязательно) удлинитель вам нужно будет где ни будь найти или воротком можно воспользоваться если у него та часть на которую накидная головка одевается длинная, к ним так же эти самые накидные головки приобретите (Вам понадобиться только лишь одна «на 17»), смазку какую ни будь (Литол-24 рекомендуем или маслом трансмиссионным тоже можно) приобретите для того чтобы рабочую поверхность сальника смазать, ну и оправка ещё пригодиться при помощи которой сальник вы будете запрессовывать (Засовывать для тех кому слово непонятно) в отверстие в котором он должен сидеть (Оправка нужна будет подходящего диаметра, её из отрезка трубы можно будет сделать или подшипник такого же размера можно найти и с его помощью сальник забить до упора, полностью прочтите статью и вы поймёте о чём идёт речь, если ещё не поняли)!
Краткое содержание:
- Замена сальников полуосей
- Дополнительный видео-ролик
Где находятся сальники и сами полуоси?
Их тяжело показать так как они под балками скрываются, но для наглядности чуть ниже мы разместили подробную схему, на которой и те самые балки видно (Правая балка по ходу движения авто указана цифрой 28, левой балки на фото не видно но в левой части так же как и в правой всё идентично, поэтому левую часть не имеет смысла показывать, достаточно правой) и полуось (Указана цифрой 29) видна, на схеме кстати виден обрыв полуоси (Указан красной стрелкой) в реальной же жизни данного обрыва нет и полуось идёт цельная, начиная от редуктора (Синей стрелкой её начало указана) и заканчивая крайней частью на которую колесо устанавливается у автомобиля, там же (В крайне части полуоси) и сальник находиться но на фото он плохо виден (Цифрой 9 указан).
Когда нужно менять сальники полуоси?
Он меняется если вы собрались менять полуоси на новые (В любом случае меняется) или же если сальник начал плохо держать масло и оно начало сочиться, это не сразу можно заметить (Поэтому то мы и говорим постоянно, заглядывайте чаще под автомобиль вить сальники то не вечны и бывает масло где то и пропускает, но без осмотра понять это довольно таки трудно) в данном случае при выходе сальники полуоси тормозной механизм будет забрызган маслом, особенно если вы собрались менять задние тормозные колодки у автомобиля и при снятии тормозного барабана там всё оказалось в масле, об этом то и говорит изношенность сальника полуоси который нуждается в замене, ещё кстати на фото ниже указано место где может так же протекать масло при изношенности сальника, на это место тоже обращайте внимание и по необходимости замените сальник особенно если там будут капли масла, то это уже по любому нужно его менять и не медлить, тем более сальник стоит копейки это то и радует.
Примечание!
Всё же сказали мы что без осмотра трудно понять пришёл в негодность сальник или же нет, но всё же сделать это можно, обычно когда сальники текут масло в редукторе в данном случае будет постепенно уходить, когда масла там вообще не будет то задний редуктор начнёт гудеть (Вы это заметите, шум ощутимо повыситься) вибрация ещё от него усилиться, так же задние тормоза на какой то из одной стороны пропадут (Колодки тормозные вить будут в масле), если все эти симптомы есть у вас, то первое что сделайте так это проверьте уровень масла в редукторе (О том как это сделать вы узнаете по мере прочтения статьи), если он мал то немного прямо доливайте и ищи где оно сочиться (Именно капли масло должны быть, если вы видите мокрый след но он запотевший и капель на нём нет, то это ещё не говорит о том что масло вытекает из редуктора), если в полуосях течь то их сальники меняйте, если же в том месте где карданный вал к редуктору подсоединяется, то в таком случае сальник редуктора меняйте (О том как это сделать, читайте в статье: «Замена сальника редуктора на ВАЗ»)!
Снятие:
1) На самом деле ничего в этом сложного нет, особенно если инструмент подходящий есть, как мы уже сказали для примера мы возьмём только один сальник (Замену обоих нет смысла показывать, потому что она идентична), во-первых вам нужно будет снять колесо с автомобиля и после его снятия барабан, для того чтобы обеспечить доступ к полуоси (Информацию про снятия тормозного барана, читайте на нашем же сайте в статье: «Замена тормозного барана на автомобиле»).
2) Теперь когда полуось у вас будет перед глазами (Она вращается кстати), поверните её таким образом чтобы большие отверстия на ней совпали с гайками её крепления (Всего гаек крепления полуоси четыре, все их вы на фото ниже можете видеть) и когда совпадут, берите в руки удлинитель или просто длинный вороток с накидной головкой и с его помощью выкрутите все гайки крепления полуоси и далее уже переходите к её извлечению и тем самым снятию с автомобиля.
Примечание!
Когда гайки отвернёте обратите внимания прежде чем их снимать, за ними стоят пружинные шайбы будьте аккуратней и не потеряйте их, снимайте лучше при помощи пинцета (Если он есть) или маленьких плоскогубец, просто этими вещами удобней, но и рукой можно!
3) Для извлечения и последующего снятия её вы должны знать некоторые вещи, полуось она идёт по сути как палка и на её конце есть шлицевая часть (Она этой частью в редуктор входит и уже внутри него зацепляется с шестерёнками), так вот вам её то и предстоит извлечь оттуда, в начале попробуйте рукой по дёргать и посмотрите извлечётся или же нет (Её от колеса на себя нужно тянуть), если не извлеклась то берите тормозной баран (Кто то колесо берёт, но это не очень то и удобно) и болты которые колесо крепят (Два болта надо), после этого переворачивайте баран обратной стороной как показано на фото ниже и заворачивайте в него эти болты (Так же болты заворачивайте и в полуось, на ней есть отверстия с резьбой вы их сразу увидите), когда болты будут закрепления небольшими подёргиваниями на себя применив незначительную силу извлеките полуось из своего посадочного места и отвернув после чего все болты при помощи которых вы крепили тормозной баран к полуоси, снимите её полностью с автомобиля.
Примечание!
Болты заворачивайте исключительно рукой и примерно 5 мм их не доворачивайте, это делается для того чтобы баран мог по этим болтам совсем чуть-чуть передвигаться, благодаря этому появляется возможность сделать инерционные движения (Немного вперёд барабан сместиться и резко потянув его назад, полуось по инерции и выйдет), а так же если у вас есть специальный съёмник (В автомагазинах он продаётся) то с его помощью можете извлечь полуось и снять её после этого с автомобиля!
4) Ну и в завершение берите пассатижи именно такие как на фото показаны (С ними удобней всего сальник вынимать), и зацепите ими сальник внутри и выньте его после этого (Он может деформироваться, но так как он вам больше не нужен то можете этого не бояться), если таких пассатижей нет то придумайте что ни будь или отвёрткой на крайний случай воспользуйтесь (Ей тоже можно вынуть сальник), сальник находиться внутри его всего лишь нужно подцепить с внутренней части и потянуть на себя он и выйдет, в случае с отвёрткой, в разных местах его подцапайте (Если в одном месте будете, сальник встанет на перекос и вынуть его тяжелее уже будет) и именно не с наружной а с внутренней части, более подробно в роликах ниже всё показано.
Примечание!
Чуть не забыли, когда всё снимите выньте уплотнительное кольцо которое размещено между фланцем задней балки и между щитом тормозной системы, для наглядности ещё на фото ниже это кольцо видно, его отвёрткой можно подковырнуть и сам он может выпасть когда полуось вынимать будете, поэтому следите и не потеряйте его а если оно будет испорчено (Разорвано к примеру), то в таком случае на новый его замените (Если найдёте)!
Установка:

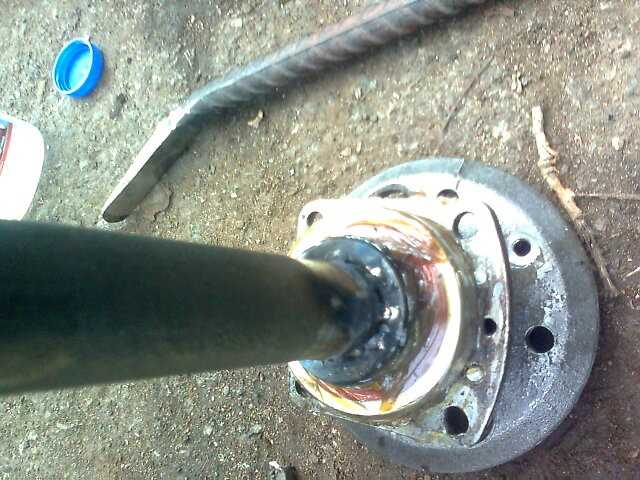

Устанавливается сальник при помощи запрессовки (Сразу отметим тот факт то что на фото ниже и на одном фото выше, показывается установка и снятие сальника на снятом мосту с автомобиля, соответственно вам удобней на это всё смотреть но вы данную процедуру будете выполнять на установленном мосту автомобиля), но прежде чем его запрессовать, рабочую поверхность у него (Указана синей стрелкой) нужно смазать либо тем трансмиссионным маслом которое залито у вас в редуктор, либо смазкой Литол-24, ну а после смазывания установите сальник на место и забейте его с помощью молотка и отрезка трубы подходящего диаметра, но только бить нужно по его кромки (Указана красной стрелкой) она металлическая и не повредиться, всё делайте аккуратно если подходящего диаметра оправки у вас нет то можно большую накидную головку использовать, или в крайнем случае какую ни будь оправку возьмите и бейте аккуратно по ней молотком и постоянно оправку регулируйте, тем самым забивая сальник в разных местах и по чуть-чуть, просто если вы в одно и тоже место будете ей бить, у вас сальник встанет криво что недопустимо при его установке, всё должно быть ровно и чётко.
Дополнительный видео-ролик:
О том как разобрать автомобиль и снять с него полуось и заменить сальник, вы можете увидеть в ролике ниже:
http://www.youtube.com/watch?v=hIjYEzzp0JE
Примечание!
Если же вы уже сняли полуось, то для того чтобы вы более менее понимали как производиться замена сальника, посмотрите ролик ниже, в нём только мост снят и поэтому вся замена происходит на стоя а не сидя рядом с автомобилем!
Замена сальника полуоси (привода) в Сузуки СХ4, фото и видео инструкция
На ремонте у нас находится автомобиль Сузуки СХ4 с механической коробкой переключения передач, на котором потёк сальник полуоси (привода), необходимо будет его заменить. Покажем весь процесс по шагам, в виде фото и видео инструкции.
Поднимаем машину, видим обильные подтёки масла и грязь, необходимо всё тщательно очистить, чтобы когда мы доставали полуось туда не попал мусор.
Сливаем масло с коробки. С раздатки его сливать нет необходимости, так как там стоит другой сальник, наш держит коробочное масло.
Снимаем шаровую и откручиваем полуось. Перед тем как откручивать гайку, необходимо её растопорить. Делаем это при помощи крепкой, немного расточенной отвёртки и молотка:
Для того чтобы диск не прокручивался, вставляем в его вентиляционное отверстие отвёртку или другой подходящий по размерам металлический предмет. Также чтобы при откручивании не сорвать прижимные винты диска, мы вкручиваем два колёсных болта, это предотвратит его проворачивание. Используем головку на 32:
Выводим из оцепления датчик ABS, откручиваем тормозной шланг (болтик под ключ на 12). Болт шаровой у нас основательно зарос грязью, так что его почти не видно, очищаем и выкручиваем:
После того как сняли болт, достаём шаровую из поворотного кулака. Отводим поворотный кулак в сторону, достаём сам шрус:
Так как внутренняя граната держится на стопорном кольце, его необходимо сбить.
Мы будем использовать для этих целей удлинитель для трещотки, наставляем его в край шруса и коротким, резким ударом молотка выбиваем его с раздатки:
После этого полуось можно полностью вынимать. Шлицевой отвёрткой достаём старый сальник:
Далеко отвёртку загонять не следует, так как есть возможность поцарапать стенки редуктора. Новый сальник у нас оригинальный, его номер Suzuki 09283-40038 (на правую сторону). Тщательно зачищаем его посадочное место. Ставим максимально ровно от руки, поверх него накладываем старый сальник и аккуратными не сильными движением молотка забиваем его:
После этого вычищаем шрус и ставим его на шлицевую, он должен обязательно попасть на шлицы, до этого момента стучать нельзя. После этого бьём с торцевой части по наружному шрусу. Перед тем как стучать, обязательно накрутите гайку, иначе можно повредить резьбу:
Накручиваем на несколько витков и ударяем по гайке, пока не сядет кольцо. Очищаем резьбу на шрусе и собираем в обратной последовательности.
