Замок зажигания ВАЗ 2107, устройство,замена,ремонт


Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Типичные неисправности ВАЗ 2107: замок зажигания, подсветка панели, форсунки

В нынешнее время отечественный автопром не пользуется особой популярностью у водителей. В последнее время все делают ставку на комфорт, внешний вид, приятную езду и малый расход топлива.

Всеми этими свойствами обладают иностранные автомобили и потому пользуются наибольшим спросом. Но все те, которые очень любят нашу страну или просто не имеют средств для покупки иномарки, чаще всего приобретают ВАЗ, а именно модель 2107. Он является по сути последней моделью классики ВАЗа. С самого начала ее выпуска она завоевала сердца автолюбителей своим обновленным дизайном, неплохой подвеской, хорошей топливной системой, по сравнению с ее предшественниками. Но, как и любая отечественная машина, ВАЗ 2107 имеет ряд изъянов, с которыми приходится периодически бороться.

Так например замок зажигания ваз 2107 частенько ломается и водители испытывают некоторые трудности при его съеме и замене. В интернете частенько можно найти фразу «заклинил замок» или «ключ до конца не вставляется». При неправильном положении отверстия для ключа самым надежным методом является высверливание или выбивание зубилом. Некоторые автолюбители советуют все же использовать отвертку. Сама схема достаточно простая, так что установка нового замка не стоит больших усилий.

Если не работает свет или подсветка приборной доски, то здесь конечно же нужно начинать с предохранителей. В данной модели они очень даже ненадежны. Проверив предохранители и убедившись в их исправности — необходимо путем снятия панели удостовериться в том, что клеммы надежно закреплены на контактах. Вибрация в машине существенная, так что клемы порой тоже отходят. Если и с этим все нормально, но света так и нет — проверяем провода. Здесь необходимо знать схему подключения и только методом прозвона цепей найти и устранить неполадку.

Также на ряду с этим частенько прослеживаются проблемы с форсунками. И не от того, что сделаны не на совесть. Форсунки как раз сделаны с умом, а так как ВАЗ 2107 является экспортной моделью, то топливная система в нем приближается к мировым аналогам. Все дело в нашем бензине. Так как форсунки работают при высоких температурах, они просто забиваются продуктами горения некачественного топлива. Понять, что это произошло можно по нескольким признакам: низкая мощность двигателя, медленный и прерывистый набор оборотов, провалы и рывки при резкой нагрузке на двигатель, заглохание мотора на холостом ходу. Способ устранение — промывание и прочистка. Лучшими методами по словам специалистов являются ультразвук или химические растворы.

Теги форсунки, замок зажигания, ваз

Похожие материалы

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Диагностика неисправностей замка зажигания

Замок зажигания ВАЗ 2107 довольно надёжен в эксплуатации и обычно выходит из строя лишь по причине выработки своего ресурса. Неисправности ЗЗ могут быть механическими и электрическими.

Ключ в замке заедает или не поворачивается

Иногда ключ в ЗЗ поворачивается с трудом или не поворачивается совсем. Это обычно связывают с отсутствием смазки в личинке замка — подвижной диск с пластинами начинает заедать. Также причиной такой ситуации может стать повреждение рабочей части ключа. Проблему временно можно решить, залив в замок водоотталкивающий состав WD-40, а неисправный ключ заменив на новый. Однако через какое-то время замок всё равно придётся менять.

Поломка механической части замка зажигания заставляет многих владельцев «Жигулей» менять его целиком, так как стоимость замка в сборе не сильно отличается от цены его секретной части.

Не включаются приборы

Если при повороте ключа не начинают работать электроприборы, это может быть следствием подгорания контактов из-за неплотного прижатия друг к другу. Ситуацию можно исправить, зачистив все контакты наждачной бумагой, а место присоединения розового провода, идущего на контакт 30 от плюсовой клеммы аккумулятора, следует поджать пассатижами.

Не крутится стартер

Если при включении зажигания не крутится стартер, причиной этого чаще всего является подгорание или неплотное прилегание контактной пары, ответственной за работу пускового устройства. Проверить это можно с помощью мультиметра, а исправить — заменой механизма, отвечающего за распределение тока в замке. Контактную группу поменять можно без демонтажа ЗЗ. Перед этим рекомендуется проверить мультиметром работоспособность реле стартера.

Не работают световые приборы и стеклоочиститель

Когда при повороте ключа не включаются световые приборы и дворники, нужно проверить состояние контактов вывода INT. Если же замок исправен, проблему следует искать в других узлах — выключателях, переключателях, блоке предохранителей и др.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

  • Отключить провод “массы” от аккумулятора.
  • Повернуть ключ вертикально (в положение “0”).
  • Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
  • Снять кожух.
  • Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.
  • голубой с черной полосой на клемму 15;

  • коричневый на клемму 30/1;
  • розовый на клемму 30;
  • красный (пурпурный) на клемму 50;
  • черный на клемму INT.

Схема соединения проводов также указана на коробке.

  • Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
  • Вытащить старую контактную группу.
  • Вставить новую контактную группу.
  • Установить стопорное кольцо в паз корпуса.
  • Подключить провода к выводом контактной группы.
  • Установит кожух на рулевую колонку и закрутить винты крепления.
  • Подключить к аккумулятору провод “массы”.
  • Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания на автомобили ВАЗ 2107: Видео

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями. Итак, в этой статье мы пошагово рассказали о том, как можно поменять замок зажигания на Ваз 2107. Надеемся, что у вас не возникло сложностей и вы сможете с легкостью произвести замену.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

  • Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
  • Выставить замок в положение “0”.

  • Открутить винты кожуха рулевой колонки.
  • Демонтировать кожух рулевой колонки.
  • Открутить два болта крепления замка зажигания.
  • Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
  • Отсоединить провода, идущие к контактной группе замка зажигания.
  • Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
  • Установить новый замок на посадочное место.
  • Закрутить болты крепления замка зажигания.
  • Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
  • Установить защитный (декоративный) чехол рулевой колонки.
  • Закрутить болты крепления защитного чехла.
  • Подключить провод “массы” к АКБ.
  • Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Ремонт замка зажигания ВАЗ 2107

Снять замок зажигания ВАЗ 2107 довольно просто. Для этого потребуется лишь:

  • крестообразная отвёртка;
  • шило.

Порядок демонтажа замка зажигания

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

  1. Отсоединить минусовую клемму от аккумуляторной батареи.
  2. Открутить винты крепления нижнего кожуха рулевой колонки и снять его. Для снятия замка нужно открутить винты крепления нижнего защитного кожуха рулевой колонки
  3. Открутить два винта крепления замка к кронштейну.
  4. Вставить в замок ключ, установить его в положение «0» и лёгким покачиванием руля разблокировать рулевой вал. Для демонтажа замка зажигания необходимо разблокировать рулевое колесо и нажать шилом на фиксатор замка
  5. Вынуть замок из посадочного места, надавив шилом через отверстие в кронштейне на фиксатор замка. После открепления замок легко вытаскивается из посадочного места
Видео: замена замка зажигания ВАЗ 2107

Разборка замка зажигания

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

  1. Отвёрткой или шилом подцепить стопорное кольцо и вынуть контактный механизм. Для вытаскивания контактного механизма нужно открепить стопорное кольцо с помощью отвёртки
  2. Снять крышку замка. Для снятия личинки замка нужно высверлить дрелью стопорный штифт у личинки
  3. Для извлечения личинки (секретного механизма) зажать замок в тиски и дрелью со сверлом 3,2 мм высверлить стопорный штифт. После высверливания стопорного штифта секретный механизм замка легко извлекается из корпуса
  4. Извлечь личинку замка из посадочного места. Разборка замка зажигания не представляет большой сложности

Сборка и установка замка зажигания осуществляется в обратной последовательности.

Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы

Выбор нового замка

Устройство замка зажигания одинаково для всех классических моделей ВАЗ. Однако на автомобили, выпущенные до 1986 года, устанавливались замки с семью контактами, а после 1986 года — с шестью. Для ВАЗ 2107 подойдёт любой замок для классических «Жигулей» с шестью контактными выводами.

Замена замка зажигания ВАЗ 2107, пошаговая инструкция

Приветствую вас друзья на сайте ремонт и обслуживание автомобилей своими руками. Многим водителям наверное приходилось сталкиваться с такой проблемой, когда невозможно было завести машину и в этом был повинен замок зажигания ВАЗ 2107, ведь именно о нем сегодня и пойдет речь.

Замена замка зажигания ВАЗ 2107

Замена замка зажигания ВАЗ 2107 не такое уж и сложное дело, как кажется и сменить его сможет любой владелец авто самостоятельно, к тому же данная работа совсем не занимает много времени, поэтому ехать на станцию к мастерам не имеет смысла.

На ВАЗ 2107 замена замка зажигания производится по разным причинам, из-за неисправной контактной группы, потери ключей, попытки угона, а бывает и такое, что замок просто заклинил и включить зажигание просто невозможно. Также прочитайте статью замена замка зажигания ВАЗ 2110.

Для замены нам понадобится следующее:

  • Фигурная отвертка (крестовая).
  • Новый замок зажигания.
  • Острый предмет, шило или тонкая простая (плоская) отверточка.

Как производится замена замка зажигания на ВАЗ 2107

Что бы добраться к замку зажигания, требуется снять пластиковый декоративный корпус, который находится на рулевом валу.

Для этого отворачиваем пять саморезиков крестообразной отверткой и снимаем декоративную накладку (фото а).

После чего желательно отсоединить минусовую клемму от аккумулятора, что бы случайно не чего не замкнуть, дальше выдергиваем разъем с проводами с нижней части замка (фото б).

Далее поворачиваем ключом замок зажигания и ставим его в положение нуля, немного покручивая рулем. Делается это для того что бы разблокировать противоугонное устройство рулевого управления.

Теперь откручиваем два винтика, крестообразной отверткой, на который крепится замок зажигания ВАЗ 2107, фото 1, после чего с помощь шила или тоненькой отверточки нужно отжать фиксатор фото 2 и замок можно смело вытаскивать.

Если у вас поломка случилась не в самом замке, а в его контактной группе просто замените ее новой.

Чтобы заменить группу контактов:

  • Вытащите стопорное колечко.
  • Извлеките контактную группу и замените новой.
  • Вставьте стопор обратно.

Установка замка зажигания происходит в обратной последовательности. На этом ремонт или замена замка окончена. Удачной дороги и без поломок.

Замена замка зажигания на ваз 2107 с видео снятия и установки

Автор Александр Орда На чтение 4 мин. Просмотров 104 Опубликовано

В модели ВАЗ 2107 замок зажигания нередко выходит из строя. Если вы решили завести автомобиль, но панель с приборами не загорается или не слышно работу стартера, потребуется замена замка зажигания или одной из его составляющих. Ремонт этого механизма несложный, и сделать его можно без привлечения специалистов автосервиса.

Наиболее распространённые причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

  • механической, куда вставляется ключ;
  • контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.

Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Когда надо заменить

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.

Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами. Если при повороте ключа до упора лампа не загорается, значит, сигнал не поступает и контактная группа не работает. Следовательно, механизм надо менять.

Совет: При поломке одной из деталей замка зажигания лучше приобрести сразу весь комплект, так как у некоторых производителей могут отличаться соединительные разъёмы комплектующих.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

  • плоская отвёртка;
  • крестовая отвёртка;
  • шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы.

Порядок снятия старого замка следующий:

  1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
  2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.

    Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов

  3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
  4. Аккуратно снимаем обе части кожуха.

    После откручивания болтов обе части кожуха легко снимаются с кронштейна

  5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.

    Для демонтажа замка зажигания нужно открутить два болта крепления

  6. Отсоединяем провода с контактной группы зажигания.
  7. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.

    Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор

  8. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.

    После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

  1. Вставляем ключ и поворачиваем его на метку «0».
  2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
  3. Подключаем провода согласно схеме.

    Подключаем провода по цветам, как обозначено на схеме

  4. Устанавливаем две части кожуха и скрепляем их болтами.

Совет: При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

Оцените статью: Поделитесь с друзьями!

Как снять и заменить замок зажигания на ВАЗ 2107

Ключевым элементом автомобиля является замок зажигания ЗЗ, на который возложена задача управления системой электрооборудования. Главное назначение замка зажигания на ВАЗ 2107 — это запуск двигателя. Кроме того, если неисправен этот элемент на автомобиле, то работать не будут дворники, печка, обогрев заднего стекла, а также ближний и дальний свет. При выходе из строя, понадобится замена замка зажигания ВАЗ 2107, что вполне реально сделать самостоятельно, соблюдая инструкцию.

Устройство замка зажигания на ВАЗ 2107

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Подвижная пластина приводится в движение от личинки замка при повороте ключа. Неподвижная пластина с наружной стороны имеет выступы — клеммы, за счет которых происходит подключение питающих проводов. Чтобы подключить провода к ЗЗ, используется пластиковая колодка или фишка. Такое подключение к замку называется быстросъемным.

Схема подключения

Схема подключения замка зажигания ВАЗ 2107 реализована на использовании пластиковой фишки, которая подсоединяется к контактам неподвижной пластины с обратной стороны механизма. В фишке подключаются провода разного цвета, которые отвечают за работу электроприборов на автомобиле. Рассмотрим, что представляет собой схема подключения проводов к замку зажигания ВАЗ 2107. На этой фишке имеются цифровые обозначения. К каждому штекеру подключаются провода разных цветов, о назначении которых узнаем далее.

  1. Красный провод под номером «50» отвечает за подачу питания на реле стартера.
  2. Контакт «15», к которому подведен двойной голубой провод с черной полосой — отвечает за подачу питания на отопитель, зажигание и приборы передней панели.
  3. Контакт «30» с розовым проводом на фишке — это плюсовой контакт, идущий от аккумулятора.
  4. Контакт «30/1» с коричневым проводом — это положительное питание, посредством которого работают электроприборы.
  5. Контакт «1NT» — имеет черный двойной провод на фишке, и отвечает за работу тормозных фонарей габаритов.

Ниже приведена схема распиновки замка зажигания автомобиля ВАЗ 2107 карбюраторного типа. Инжекторные модели ВАЗ-2107 имеют аналогичную схему, только к контакту 1NT подсоединен розовый двойной провод с черной полосой. Этот провод также дополнительно отвечает за подачу питания на бензонасос.

Схема распиновки замка

Когда необходима замена замка

Ремонт замка зажигания на ВАЗ 2107 необходимо проводить сразу после возникновения его неисправности. Чтобы отремонтировать деталь, ее понадобится демонтировать с автомобиля. Для этого имеется алгоритм действий. Перед тем, как снять замок с семерки и отремонтировать его, заменить полностью или отдельные механизмы, необходимо разобраться с видами возникающих поломок.

  1. Не поворачивается в замке ключ или заедает — это может быть связано с возникновением дефекта на ключе или отсутствием смазки внутри выключателя. Если не поворачивается ключ, то необходимо проверить его состояние. Рекомендуется воспользоваться запасным ключом, что позволит удостовериться в причине неисправности. Если и со вторым ключом заедания не подходят, тогда причина в механизме личинки. Необходимо смазать внутреннюю часть личинки, воспользовавшись для этого силиконовой смазкой. Если и это не поможет, тогда замок следует демонтировать и заменить полностью или только личинку.
  2. При повороте ключа не включаются электроприборы — если при повороте ключа не загораются лампочки на приборке, то первым делом надо убедиться в исправности аккумулятора. Если АКБ исправен и питание поступает на фишку, значит причину нужно искать в конструкции замка. Обычно неработоспособность приборов связана с подгоранием контактов. Исправить ситуацию легко, но для этого понадобится снимать ЗЗ и разбирать его. Нагар на контактах (контактная группа) можно удалить мелкозернистой наждачной бумагой. Еще необходимо убедиться, что наконечники проводов плотно соединяются с контактами на пластине.
  3. Не крутится стартер — если при попытке запуска двигателя, отсутствует звук работы стартера, то первоначально надо проверить контакт в ЗЗ, который отвечает за подачу питания на пусковой механизм. Если контакт подгорел, то его следует зачистить, а в случае повреждения, следует заменить контактную группу.
  4. Не работают световые приборы — такая неисправность также может быть связана с неисправностью в замке. Чтобы убедиться, что причина в ЗЗ, необходимо разобрать его, и произвести проверку.

Выключатель зажигания подлежит замене в случае неисправности личинки и контактной группы. Обычно если из строя выходит личинка, то она меняется отдельно без контактной группы. Аналогично происходит замена контактной группы в случае износа или истирания контактов.

Демонтаж замка зажигания

Если возникла необходимость ремонта или замены выключателя зажигания ВАЗ 2107, то его необходимо для начала снять. Как снять замок зажигания на ВАЗ 2107 — это распространенный вопрос, так как с демонтажем этого элемента возникают трудности. Чтобы это сделать, понадобится действовать по следующей инструкции:

  1. Отсоединить от минусового контакта аккумулятора клемму.
  2. Установить в замок зажигания ключ, и повернуть в положение «Выключено». Ключ остается в устройстве, иначе демонтировать его не получится.
  3. Вывинчивается 5 крепежных винтов, которые находятся внутри пластикового кожуха, закрывающего выключатель. После этого пластиковый чехол следует демонтировать.
  4. Выкрутить винты крепления устройства к кронштейну.
  5. Используя тонкую шлицевую отвертку, следует нажать на фиксатор.
  6. Потянуть деталь на себя, подталкивая сзади за пластиковую фишку.
  7. Вытащить замок, отсоединив предварительно контактную фишку с проводами.

Далее производится ремонт или замена составных частей выключателя. Установка устройства выполняется в порядке обратном снятию. Трудностей с демонтажем возникнуть не должно, и на замену обычно уходит не более 30 минут.

При установке нового механизма необходимо обязательно смазать личинку, вращающиеся элементы контактной фишки. Эксплуатировать транспортное средство с неисправным замком также опасно, как и ездить с неработающим генератором.

Ваз 2107 замена замка зажигания

Замена замка зажигания на ВАЗ 2107 своими руками

В модели ВАЗ 2107 замок зажигания нередко выходит из строя. Если вы решили завести автомобиль, но панель с приборами не загорается или не слышно работу стартера, потребуется замена замка зажигания или одной из его составляющих. Ремонт этого механизма несложный, и сделать его можно без привлечения специалистов автосервиса.

Наиболее распространённые причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

  • механической, куда вставляется ключ;
  • контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.

Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Когда надо заменить

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.

Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами. Если при повороте ключа до упора лампа не загорается, значит, сигнал не поступает и контактная группа не работает. Следовательно, механизм надо менять.

Совет: При поломке одной из деталей замка зажигания лучше приобрести сразу весь комплект, так как у некоторых производителей могут отличаться соединительные разъёмы комплектующих.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

  • плоская отвёртка;
  • крестовая отвёртка;
  • шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

  1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
  2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.
    Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
  3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
  4. Аккуратно снимаем обе части кожуха.
    После откручивания болтов обе части кожуха легко снимаются с кронштейна
  5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.
    Для демонтажа замка зажигания нужно открутить два болта крепления
  6. Отсоединяем провода с контактной группы зажигания.
  7. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.
    Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
  8. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.
    После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

  1. Вставляем ключ и поворачиваем его на метку «0».
  2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
  3. Подключаем провода согласно схеме.
    Подключаем провода по цветам, как обозначено на схеме
  4. Устанавливаем две части кожуха и скрепляем их болтами.

Совет: При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Замок зажигания – без него трудно завести машину и нельзя прокрутить руль стоящий на блокировки. Со временем замок или его контактная часть приходит в негодность и в связи с чем на повороты ключа в замке машина не как не откликается, или же вообще не возможно вставить ключ в личинку. Поэтому сразу же возникает вопрос: «А как нужно менять замок зажигания на автомобиле?», который мы с вами сегодня подробно разберём.

Примечание!
Для замены замка, вам необходимо будет запастись: Отвёрткой, маркером, тонким шилом и по желанию тестером для проверки контактной группы замка на работоспособность!

Краткое содержание:

Когда нужно менять замок зажигания?
Он подлежит замене, при:

  • Выходе из строя.
  • А так же при выходе из строя противоугонного устройства, в связи с которым рулевое колесо не блокируется.

Ещё в замке есть контактная часть, как её заменить мы в этой же статье тоже описали, а при её выходе из строя с автомобилем происходит следующие:

  • При повороте ключа приборы могут не реагировать.
  • А так же вы не сможете завести машину, из-за поломки контактной части так как электричество на неё подаваться не будет.

Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107?

Замена замка зажигания:

Снятие:
1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте… (Продолжение в пункте 4)

5) И после чего потянув за ключ, извлеките замок из кронштейна.

Примечание!
Установка нового замка происходит в обратной последовательности!

Проверка элементов замка зажигания на работоспособность:

1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

Сперва возьмите напряжение с «АКБ – Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

Примечание!
Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться.

После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться.

Примечание!
А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

Замена контактной части замка:

1) Для начала снимите замок зажигания с автомобиля.

Примечание!
По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

Примечание!
При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

Что делать если я не нанёс метки на замок и провода, и теперь не знаю куда какие провода подсоединяются?

В этом случае кратко объясняем:

Красный провод должен быть подключен к штекеру «50», а синий должен быть подсоединён к штекеру «15», а на счёт оранжевого то он должен быть подключен к штекеру «30/1», в то время как чёрный должен подключится к штекеру «INT», а коричневый к «30». Более детально смотрите на фото:

Дополнительный видео-ролик:
Более подробно о том как можно заменить замок на «Классике», вы так же можете ознакомиться просмотрев видео-ролик который расположен чуть ниже:

Как поменять замок зажигания на Ваз 2107 своими руками?

В этой статье мы подробно поговорим о том, как поменять замок зажигания на Ваз 2107 своими руками. На самом деле для замены данного узла автомобиля семейства Ваз не нужно обладать специальными знания и навыками, также вам не потребуется специализированный инструмент.

В модели ВАЗ 2107 замок зажигания нередко выходит из строя. Если вы решили завести автомобиль, но панель с приборами не загорается или не слышно работу стартера, потребуется замена замка зажигания или одной из его составляющих. Как уже говорилось ранее, ремонт этого механизма несложный, сделать его можно без привлечения специалистов автосервиса.

Содержание:

Причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

  • механической, куда вставляется ключ;
  • контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.
Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Когда необходима замена?

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.
Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами. Если при повороте ключа до упора лампа не загорается, значит, сигнал не поступает и контактная группа не работает. Следовательно, механизм надо менять.

Совет! При поломке одной из деталей замка зажигания лучше приобрести сразу весь комплект, так как у некоторых производителей могут отличаться соединительные разъёмы комплектующих.

Процесс замены

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

  • плоская отвёртка;
  • крестовая отвёртка;
  • шило.

Демонтаж замка зажигания

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

  1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
  2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу. Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
  3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
  4. Аккуратно снимаем обе части кожуха. После откручивания болтов обе части кожуха легко снимаются с кронштейна
  5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.
  6. Для демонтажа замка зажигания нужно открутить два болта крепления
  7. Отсоединяем провода с контактной группы зажигания.
  8. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор. Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
  9. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна. После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.
Установка нового замка проходит следующим образом:

  1. Вставляем ключ и поворачиваем его на метку «0».
  2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
  3. Подключаем провода согласно схеме. Подключаем провода по цветам, как обозначено на схеме
  4. Устанавливаем две части кожуха и скрепляем их болтами.

Совет! При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов.

Замена замка зажигания на автомобили ВАЗ 2107: Видео

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.
Итак, в этой статье мы пошагово рассказали о том, как можно поменять замок зажигания на Ваз 2107. Надеемся, что у вас не возникло сложностей и вы сможете с легкостью произвести замену.

У Вас получилось произвести замену?

Ваз 2107 замена замка зажигания

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

О – все выключено. Вся электроника обесточена, а ключ зафиксирован в замке.

I – зажигание. Работают системы III позиции, а также зажигания, возбуждение генератора, приборы контроля, поворотники и фары.

Ключ в этой позиции при выключенном двигателе может сжечь катушку зажигания.

II – стартер. Работает все, запускается стартер.

Ключ во II позиции нужно придерживать, поскольку он не фиксируется. Также не стоит останавливаться на ней при работающем моторе – велика вероятность повреждения стартера.

Соединение проводов с контактами прибора

В новых «семерках» все провода от контактов собраны в одну вилку, которую можно с легкостью вынуть. Если же подсоединение идет по отдельности, то их необходимо подключать следующим образом:

  • Провод красного цвета – стартер – клемма с номером 50.
  • Двойной, черно-голубого – зажигание, обогреватель салона и заднего стекла, приборы на панели – клемма с номером 15.
  • Розового – постоянный «плюс» аккумулятора – клемма с номером 30.
  • Коричневого — постоянный «плюс» аккумулятора – клемма с номером 30/1.
  • Черного – габаритные и задние тормозные фары, задняя оптика – клемма с буквами INТ.

Подключение проводов по цветам

Инструменты для замены

Потребуется минимальный набор, имеющийся в каждом гараже:

  1. Шило/тонкая отвертка.
  2. Шлицевая и крестовая отвертка.

Что и как делаем на карбюраторных и инжекторных ВАЗ-2107

Снятие замка
  1. Снять вилку с проводами, отключив ЗЗ от электрических систем.
  2. Вставить ключ в личинку, повернуть в горизонтальное положение до позиции «О».
  3. Открутить пять винтов пластикового кожуха колонки.
  1. Выкрутить боковые винты, закрепляющие прибор (их два).
  2. Тонкой отверткой или шилом нажать на фиксатор блокировки и вытащить ЗЗ.
  3. Отсоединить электропровода от контактов.

Замена контактной части
  1. При помощи тонкой отвертки снять стопорное кольцо, закрепляющее контактную часть в корпусе ЗЗ.
  2. Вынуть контакты из цилиндра.
  3. Вставить новый контактный элемент. При этом необходимо совместить пазы нового элемента с поворотным штоком на секретке личинки.

Для замены контактной группы нужно снять стопорное кольцо

Если «семерка» была выпущена до 1986 года, то она имеет шесть контактов для подключения проводов. В этом случае нужно подсоединить провода 15/1 и 15/2 к одной клемме.

Установка, подключение ЗЗ

  1. Вставить ключ, повернуть в горизонтальную позицию до «О».
  2. Нажать на фиксатор, вставить цилиндр замка на место.
  3. Подсоединить провода согласно их цвету и нумерацией.
  4. Поставить на место пластиковый кожух.
  5. Подсоединить замок к электрическим системам автомобиля.

Подключая провода, необходимо строго следовать соответствию проводов и клемм, поскольку ошибка может вывести из строя все электрооборудование авто.

Как быть, если ключа нет?

В случае утери ключа от замка зажигания необходимо выполнить следующее:

  1. Снять пластиковый кожух с колонки.
  2. Тонкой отверткой или шилом подхватить и снять деталь, на которой нанесены цифровые позиции ключа.
  3. Вогнать, раскачивая, шило в щель между корпусом и личинкой замка до выпадения крепежа.
  4. Снять личинку.
  5. Для разблокировки колонки отжать подвижный элемент, расположенный под личиной.
  6. Снять ЗЗ и установить новый.

Замена заблокированного замка зажигания

Если замок заело – ключ не поворачивается или сломался, оставшись в личинке, можно снять неисправный элемент тремя способами.

Первый способ
  1. Отсоединить от аккумулятора провод «минус». Снять колесо руля с колонки. Гайку (она находится под логотипом «Лада») под 24-й вороток нужно только ослабить, не откручивая до конца. Демонтаж рулевого колеса потребует физических усилий, если шлицевое соединение прикипело. Когда колесо сдвинется с колонки – отвинтить гайку до конца и снять руль.
  2. С помощью крестовой отвертки снять защитный кожух колонки.
  3. Вывинтить замковые крепления.
  4. Нажимая тонкой отверткой на пластину через прорезь с левой стороны ЗЗ, выдвинуть, насколько возможно, цилиндр замка.
  5. Воздействуя молотком на пластину справа, провернуть замок вокруг оси.
  6. Аккуратными ударами молотка с помощью зубила раздробить пластину. Под ней находится запор, держащийся на проушинах.
  7. Подходящим инструментом разбить видимую проушину.
  8. Нажав вновь на пластину через прорезь слева, сместить ЗЗ на 1 см.
  9. Выбить замок молотком с обратной стороны.
Второй способ
  1. Через щель с левой стороны замка нажать на фиксатор.
  2. Вынуть замок зажигания на максимально возможное расстояние.
  3. Под ту часть замка, на которой обозначен номер, вставить шлицевую отвертку.
  4. Сбить часть замка с надписями.
  5. Через открывшееся отверстие надавить на фиксатор и вынуть замок.
Третий способ

При третьем способе понадобиться помощь второго человека. Расположившись на передних сидениях, два человека одновременно, резкими рывками, тянут руль на себя. В «семерках» последних лет выпуска таким образом возможно сломать блокиратор. Для более ранних автомобилей этот способ вряд ли подойдет.

Существуют также способы, при которых распиливается цилиндр замка, высверливается или проворачивается личинка и т.д.

Реле зажигания

Ранние ВАЗ-2107 не имели отдельного реле зажигания – электричество шло сразу от контактной группы замка. Учитывая, что зажигание в «семерке» потребляет большое количество тока и подключаются одновременно несколько потребителей, то нагрузка на ЗЗ возрастала. Контакты быстро сгорали, а пластиковые элементы от нагрева деформировались.

Поэтому на седьмую Ладу — как карбюраторную, так и инжекторную — стали устанавливать реле зажигания. Его основная задача – разгрузить контактную группу замка, продлив срок работы всех элементов.

Электрическая схема системы зажигания Ваз-2107 с реле в цепи выключателя зажигания

Где расположено реле зажигания

О неисправности реле в «семерке» можно говорить, если автомобиль не заводится с первого раза. В ВАЗ-2107 оно находится под торпедой, за панелью приборов. Расположение не очень удачное – для замены нужно снять приборный щиток.

Расположение реле зажигания на Ваз-2107

Проверка реле зажигания

Для проверки понадобится тестер или простой индикатор на 12 вольт. Но сначала необходимо снять щиток приборов:

  1. С помощью отвертки отжать фиксаторы ручек отопления и снять их.
  2. Вынуть элементы воздуховода.
  3. Снять с переключателя провода.
  4. Открутить крестовой отверткой винт крепления щитка – он находится под заглушкой.
  5. Снять гайку с ручки сброса пробега за сутки, задвинуть ручку в приборную панель.
  6. Сместить щиток с правой стороны.
  7. Скрутить гайку, закрепляющую привод спидометра.
  8. Отсоединить трубку эконометра и все провода, ведущие к приборам.
  9. Снять приборную панель.

Реле укреплено на кронштейне.

  1. Отсоединить от реле колодку.
  2. Если на контактах имеются загрязнения или окисел, то зачистить их.
  3. Подключить тестер.

На реле имеется нумерация контактов с обратной стороны. Если подать напряжение на контакты 85 и 86, то в исправном реле замкнутся 87 и 30 выводы. В противном случае потребуется его замена.

Замена реле зажигания

Неисправное реле в ВАЗ-2107 не поддается ремонту, поэтому его можно только заменить на новое. Понадобятся следующие инструменты:

— тонкая и крестовая отвертка;

Если потерян ключ от ВАЗ-2107

Открывая автомобиль без помощи ключа – убедитесь, что хозяин транспортного средства не против ваших манипуляций. Иначе знакомства с уголовным кодексом РФ не избежать.

Существует как минимум четыре метода, которыми можно завести отечественную Ладу-семерку без ключа.

1 метод

Тонкой отверткой снять стопор с замка зажигания и вынуть контактную группу. При ручном повороте диска включаются зажигание и стартер.

2 метод

Подсоединить катушку зажигания к «плюсу» аккумуляторной батареи. Затем к тому же «плюсу» присоединить стартер с помощью провода.

3 метод

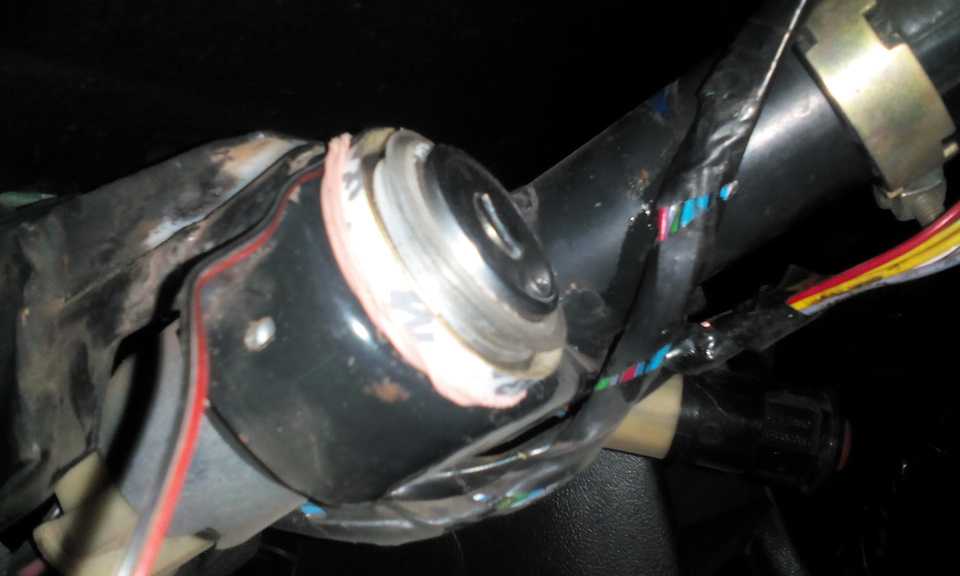

Снять пластиковый кожух с рулевой колонки, получив доступ к замку зажигания. Отсоединить контактные провода от ЗЗ. Перемкнуть коричневый и черный (освещение, приборы). Затем перемкнуть голубой и розовый, на них – красный (стартер). После того, как двигатель завелся, необходимо заизолировать красный провод и остальные, иначе возможно перегорание предохранителей или стартера.

4 метод

Просверлить замок зажигания вверху личинки, разрушив блокиратор.

Если автомобиль без ключа завелся, а рулевая колонка заблокирована – ехать на нем не представится возможности. Необходимо полное снятие замка.

Снимаем замок зажигания на ВАЗ 2107 пошаговое описание в помощь владельцу авто

Ключевым элементом автомобиля является замок зажигания ЗЗ, на который возложена задача управления системой электрооборудования. Главное назначение замка зажигания на ВАЗ 2107 — это запуск двигателя. Кроме того, если неисправен этот элемент на автомобиле, то работать не будут дворники, печка, обогрев заднего стекла, а также ближний и дальний свет. При выходе из строя, понадобится замена замка зажигания ВАЗ 2107, что вполне реально сделать самостоятельно, соблюдая инструкцию.

Устройство замка зажигания на ВАЗ 2107

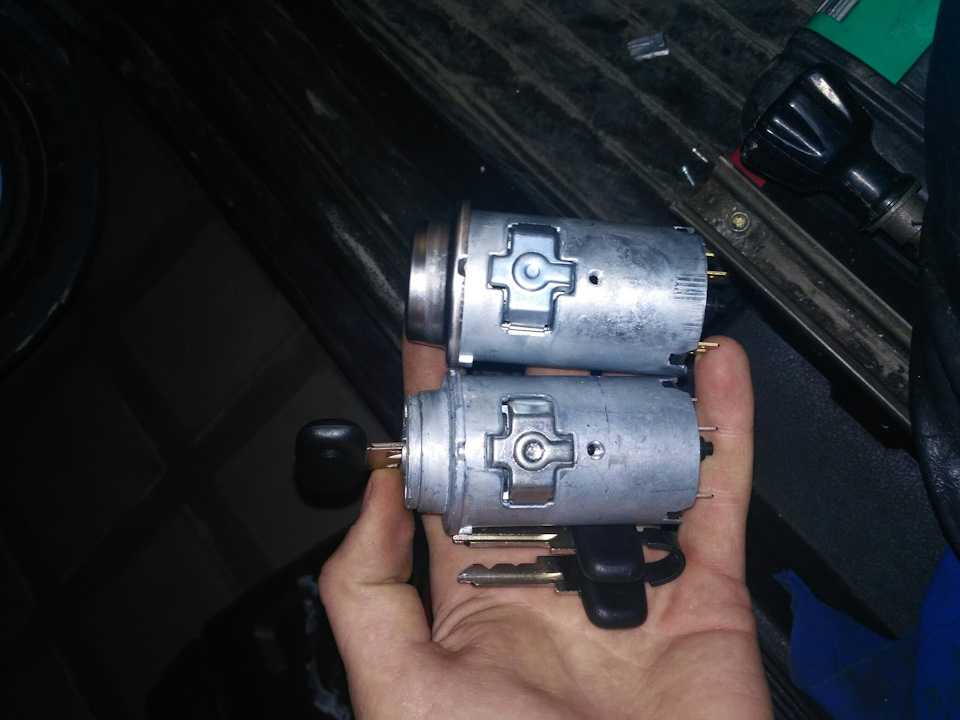

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Подвижная пластина приводится в движение от личинки замка при повороте ключа. Неподвижная пластина с наружной стороны имеет выступы — клеммы, за счет которых происходит подключение питающих проводов. Чтобы подключить провода к ЗЗ, используется пластиковая колодка или фишка. Такое подключение к замку называется быстросъемным.

Схема подключения

Схема подключения замка зажигания ВАЗ 2107 реализована на использовании пластиковой фишки, которая подсоединяется к контактам неподвижной пластины с обратной стороны механизма. В фишке подключаются провода разного цвета, которые отвечают за работу электроприборов на автомобиле. Рассмотрим, что представляет собой схема подключения проводов к замку зажигания ВАЗ 2107. На этой фишке имеются цифровые обозначения. К каждому штекеру подключаются провода разных цветов, о назначении которых узнаем далее.

  1. Красный провод под номером «50» отвечает за подачу питания на реле стартера.
  2. Контакт «15», к которому подведен двойной голубой провод с черной полосой — отвечает за подачу питания на отопитель, зажигание и приборы передней панели.
  3. Контакт «30» с розовым проводом на фишке — это плюсовой контакт, идущий от аккумулятора.
  4. Контакт «30/1» с коричневым проводом — это положительное питание, посредством которого работают электроприборы.
  5. Контакт «1NT» — имеет черный двойной провод на фишке, и отвечает за работу тормозных фонарей габаритов.

Ниже приведена схема распиновки замка зажигания автомобиля ВАЗ 2107 карбюраторного типа. Инжекторные модели ВАЗ-2107 имеют аналогичную схему, только к контакту 1NT подсоединен розовый двойной провод с черной полосой. Этот провод также дополнительно отвечает за подачу питания на бензонасос.

Когда необходима замена замка

Ремонт замка зажигания на ВАЗ 2107 необходимо проводить сразу после возникновения его неисправности. Чтобы отремонтировать деталь, ее понадобится демонтировать с автомобиля. Для этого имеется алгоритм действий. Перед тем, как снять замок с семерки и отремонтировать его, заменить полностью или отдельные механизмы, необходимо разобраться с видами возникающих поломок.

  1. Не поворачивается в замке ключ или заедает — это может быть связано с возникновением дефекта на ключе или отсутствием смазки внутри выключателя. Если не поворачивается ключ, то необходимо проверить его состояние. Рекомендуется воспользоваться запасным ключом, что позволит удостовериться в причине неисправности. Если и со вторым ключом заедания не подходят, тогда причина в механизме личинки. Необходимо смазать внутреннюю часть личинки, воспользовавшись для этого силиконовой смазкой. Если и это не поможет, тогда замок следует демонтировать и заменить полностью или только личинку.
  2. При повороте ключа не включаются электроприборы — если при повороте ключа не загораются лампочки на приборке, то первым делом надо убедиться в исправности аккумулятора. Если АКБ исправен и питание поступает на фишку, значит причину нужно искать в конструкции замка. Обычно неработоспособность приборов связана с подгоранием контактов. Исправить ситуацию легко, но для этого понадобится снимать ЗЗ и разбирать его. Нагар на контактах (контактная группа) можно удалить мелкозернистой наждачной бумагой. Еще необходимо убедиться, что наконечники проводов плотно соединяются с контактами на пластине.
  3. Не крутится стартер — если при попытке запуска двигателя, отсутствует звук работы стартера, то первоначально надо проверить контакт в ЗЗ, который отвечает за подачу питания на пусковой механизм. Если контакт подгорел, то его следует зачистить, а в случае повреждения, следует заменить контактную группу.
  4. Не работают световые приборы — такая неисправность также может быть связана с неисправностью в замке. Чтобы убедиться, что причина в ЗЗ, необходимо разобрать его, и произвести проверку.

Выключатель зажигания подлежит замене в случае неисправности личинки и контактной группы. Обычно если из строя выходит личинка, то она меняется отдельно без контактной группы. Аналогично происходит замена контактной группы в случае износа или истирания контактов.

Демонтаж замка зажигания

Если возникла необходимость ремонта или замены выключателя зажигания ВАЗ 2107, то его необходимо для начала снять. Как снять замок зажигания на ВАЗ 2107 — это распространенный вопрос, так как с демонтажем этого элемента возникают трудности. Чтобы это сделать, понадобится действовать по следующей инструкции:

  1. Отсоединить от минусового контакта аккумулятора клемму.
  2. Установить в замок зажигания ключ, и повернуть в положение «Выключено». Ключ остается в устройстве, иначе демонтировать его не получится.
  3. Вывинчивается 5 крепежных винтов, которые находятся внутри пластикового кожуха, закрывающего выключатель. После этого пластиковый чехол следует демонтировать.
  4. Выкрутить винты крепления устройства к кронштейну.
  5. Используя тонкую шлицевую отвертку, следует нажать на фиксатор.
  6. Потянуть деталь на себя, подталкивая сзади за пластиковую фишку.
  7. Вытащить замок, отсоединив предварительно контактную фишку с проводами.

Далее производится ремонт или замена составных частей выключателя. Установка устройства выполняется в порядке обратном снятию. Трудностей с демонтажем возникнуть не должно, и на замену обычно уходит не более 30 минут.

При установке нового механизма необходимо обязательно смазать личинку, вращающиеся элементы контактной фишки. Эксплуатировать транспортное средство с неисправным замком также опасно, как и ездить с неработающим генератором.

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Замок зажигания, несмотря на свои размеры и незаметное расположение — играет большую роль в «жизнедеятельности» автомобиля. Выход из строя этого небольшого по размерам узла может парализовать работу всего транспортного средства. Изначально главной задачей замка зажигания была — защита автомобиля от угона. Но как показала практика, для того чтобы завести авто не обязательно иметь ключ, проще говоря, защита из замка зажигания вышла — «так себе». Продвинутые автоугонщики способны за считанные секунды взломать защиту самых навороченных противоугонных систем, а замок зажигания ВАЗ 2108 или другой отечественный аналог — развлечение для начинающих…

По большому счету, замок зажигания — обыкновенный прерыватель, который замыкает или размыкает определенные группы контактов. Неисправность замка зажигания — увеличит и без того большую вероятность угона вашего ТС, кроме того создаст вам самим большие неприятности и, как правило, в самый неподходящий для этого момент.

Как правило, замена замка зажигания ВАЗ 2108 осуществляется в следующих случаях:

  1. Когда авто пытались угнать, при этом пострадал замок зажигания;
  2. В случае потери ключа владельцем автомобиля;
  3. Когда из строя вышла контактная группа.

Автомобиль может не заводиться по причине плохого контакта. Это несложно проверить, достаточно иметь омметр и несколько минут времени.

  1. Отключите «-» клемму аккумулятора.
  2. Снимите нижний кожух на рулевой колонке.
  3. Отсоедините контакты и проверьте сопротивление омметром. Исправные контакты должны иметь нулевое сопротивление, в противном случае необходима замена контактной группы или всего замка зажигания в целом.

Замена личинки замка или контактной группы

Необходимость производить полную замену замка зажигания ВАЗ 2108 может возникнуть лишь в случае вышеописанных проблем, если же причиной неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. К примеру, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, устранить неисправность можно путем замены личинки замка зажигания. Для того, чтобы выполнить такой ремонт, достаточно обладать минимальным набором инструментов и знаний. Из инструмента потребуется лишь отвертка и молоток. Как заменить распредвал написано здесь

Перед началом работы нужно обесточить замок зажигании, для этого как всегда снимаем минусовую клемму с АКБ. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и  соберите все в обратной последовательности. Установите замок зажигания на место.

Замена контактной группы замка зажигания ВАЗ 2108

С финансовой точки зрения замена контактной группы — наименее затратная. Все в принципе, как и предыдущем случае с личинкой замка, придется снимать замок и кожух. Во избежание неприятностей связанных с перепутыванием контактов, рекомендую пронумеровать или как-нибудь обозначить провода куда какой был подключен, это позволит сэкономить время и нервы. Некоторые модели замков имеют стопорное кольцо в контактной группе, чтобы его снять потребуется шило. По завершению работы не забудьте установить стопорное кольцо обратно.

Другие статьи на тему «Электросистемы»:

Если же у вас все намного сложнее и замена личинки или контактной группы ни к чему не привела, вам не избежать замены замка зажигания, как это сделать читайте далее.

Самостоятельная замена замка зажигания ВАЗ 2108

  1. Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.
  2. Используя зубило, нужно открутить или сбить болты.

  1. Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.
  2. Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.
  3. Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.
  4. После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.
  5. По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10».

Запустите мотор, убедитесь в правильности работы и отсутствии проблем с запуском, если все в порядке делаем вывод: замена замка зажигания ВАЗ 2108 своими руками поведена успешно!

&nbsp

Замки зажигания — характерные поломки и способы их устранения


Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

Замок зажигания

Что может случиться с замком зажигания

Неисправность замка может возникнуть по разным причинам. Чаще всего это бывает связано с окислением или подгоранием контактов. Выгорание контактов обычно вызвано тем, что при перепадах напряжения между контактами происходят резкие скачки.

Чаще всего это происходит во время запуска двигателя. Это повышает температуру материала электропровода, в следствии чего его изоляционный материал выгорает. В этом случае при повороте ключа в замке никакой реакции от системы зажигания не последует. Если так, то замок можно не менять полностью, а сэкономить и поменять только его контактную группу. Если проблема с замком возникла впервые, то первые несколько раз можно обойтись зачисткой контактов.

Установленный замок зажигания

Повреждение может быть и механического характера. Если есть трудности в проворачивании ключа, если его клинит в замке, значит, менять нужно его личинку. Причиной всего этого может быть как заводской брак личинки, так и попадание в нее мелких предметов, пыли, грязи. Случаются и более неприятные ситуации – утеря единственного ключа зажигания, окончательная порча замка в следствии попытки угона. В этом случае замок необходимо менять полностью.

Что собой представляет и как работает замок зажигания

Строение замка зажигания

Поворот ключа в замке зажигания является отправной точкой работы всей системы автомобиля. Замок зажигания состоит из двух базовых частей: личинки и контактной группы. В первую мы вставляем ключ, который осуществляет регулировку позиции контактов, выбирая одну из нескольких вариаций соединения цепей: включение и остановка двигателя, подача питания на электроприборы. Вторая предусмотрена для удобного сцепления всех электроцепей автомобиля. Во время поворота ключа электрическая цепь замыкается, ток по проводам двигается от клеммы «-» к клемме «+» аккумулятора, проходя через индукционную катушку зажигания. В следствии чего, контакты цепи зажигания замыкаются, и запускается двигатель.

Ремонт замка зажигания

Личинка

Для замены неисправных частей замка зажигания, его необходимо отсоединить и извлечь. Для этого обязательно нужно соблюдать правила осторожности, а также иметь под рукой отвертку и шило. Мы рассмотрим демонтаж замка на примере «классических» моделей автомобиля ВАЗ (2101-2107). На этих машинах замок зажигания находится в нижней левой части рулевой колонки. В более поздних моделях ключ зажигания перемещается на правую часть рулевой колонки, что, в общем-то, удобно для водителей-правшей.

Снимаем замок

Демонтаж

  • Первым делом не забываем отключить аккумулятор, для этого снимаем с него минусовую клемму.
  • Поворачиваем ключ в замке в позицию «ноль», при которой шапка ключа оказывается параллельной полу.
  • Отверткой откручиваем крепежные винты декоративного кожуха подрулевой колонки.
  • Находим и откручиваем два винта крепления замка зажигания к колонке. После этого ключ не выпадает вам в руки, а остается в зафиксированном состоянии. В более поздних моделях замок может крепиться на четыре винта с отрывными головками, для ослабления которых не обойтись без зубила и плоскогубцев.
  • Поджимаем фиксатор замка, вставляя шило в круглое отверстие в левой части кронштейна. Зажимая, тянем ключ на себя.
  • Отсоединяем провода или цельную фишку с проводами. Теперь замок у вас в руках.

Замена неисправной части

Чтобы заменить одну из частей замка зажигания, нужно её отсоединить, поддев стопорное кольцо, после чего установить новую на то же место.

Разбираем замок зажигания

Подключение контактов к замку зажигания

Если ремонт замка окончен, или приобретен новый замок, его необходимо подключить и установить в исходное место. Сделать это очень просто, особенно, если отключая провода от клемм замка, вы их промаркировали, или, еще лучше, если моток проводов заканчивается сплошной фишкой. Если же нет, то тоже не беда.

Как правило, на клеммной колодке замка есть обозначения, которые помогут вам правильно подключить провода к клеммам. В автомобильных инструкциях обязательно прописывается, провод какого цвета должен быть подключен к клемме с определенным обозначением. Мы же рассмотрим подключение на примере клеммной колодки автомобилей ВАЗ (2101-2107).

Цветная проводка

Моток ваших проводов должен состоять из двойного провода черного цвета, одинарного розового провода, двойного провода голубого цвета, одинарного коричневого и одинарного красного провода. Берем провода и последовательно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. После подключения нижняя часть единственной двойной клеммы остается без провода. Теперь контакты подключены, и мы можем возвращать замок на место.

Разъемы подключения

Устанавливая замок, проделываем вышеперечисленные действия в обратной последовательности: утапливаем замок в посадочное место до щелчка фиксатора, закручиваем крепежные винты, возвращаем на место верхнюю и нижнюю часть кожуха. Ремонт окончен, теперь нужно убедиться в его успешности.

Проверка работы замка зажигания

Чтобы убедиться в том, что все контакты были подключены правильно, нам нужно вновь подключить «-» клемму аккумулятора, и вставить ключ в замок зажигания. При постановке ключа зажигания в положение «0», все механизмы системы должны быть отключены. Когда ключ перемещается в положение «I», включается двигатель и подается питание на электроприборы. В положении «II» к этому еще прибавляется запуск стартера.

Так же обращаем внимание на стержень противоугонного механизма. При перемещении ключа из позиции «0» в позицию «I» и наоборот он будет выдвигаться и задвигаться обратно.

Положения ключа в замке

Как видите, в замене поврежденного замка зажигания нет ничего сверхсложного. Имея немного терпения и желание, вы можете самостоятельно устранять поломки, не прибегая для этого к помощи специалистов. Главное, не забывайте о мерах предосторожности! Удачи на дорогах!

Удачи на дорогах!

Замена замка зажигания на поздних моделях ВАЗ

Замена замка зажигания на ВАЗ 2107 — инструкция

Думаю, мне часто приходилось сталкиваться с такой проблемой, как поломка замка зажигания. В этом случае вы можете вообще не завести машину, и придется выдергивать провода из замка и заводить по старинке. Заменить эту деталь на ВАЗ 2107 самостоятельно достаточно просто. Большого списка инструментов, как это обычно бывает в статьях zarulemvaz.ru, не будет, а понадобится только:

  • Отвертка плоская
  • Отвертка крестовая

Так как недавно делал видео гайд, выкладываю его первый.

Видео по замене замка зажигания на ВАЗ 2107

Если по какой-то причине представленный видео ролик не загрузился, то фотоописание всей работы с подробным пояснением каждого шага ремонта будет размещено в рубрике Это.

Так как замок зажигания ВАЗ 2107 и всех остальных моделей «классики» находится под кожухом руля, соответственно необходимо сначала снять его, а точнее его нижнюю часть, открутив несколько болтов крепления:

Затем можно снять верхнюю часть кожуха, так как она больше не крепится:



Далее нужно руками залезть под панель и отсоединить все силовые провода в задней части замка зажигания.Но имейте в виду, что перед этим обязательно нужно снять минусовую клемму с аккумулятора. Также лучше запомнить, какой провод соответствует каждому контакту замка, чтобы в дальнейшем все правильно подключить.

Теперь отворачиваем отверткой два болта, которые отмечены на фото ниже:

Но он тоже фиксируется с левой стороны. Для того, чтобы его освободить, необходимо тонкой отверткой или даже шилом надавить на некую «защелку» как показано ниже на картинке:

При этом замок тянем на себя и он может снять без проблем:

Цена нового замка около 350 руб.После покупки устанавливаем все в обратном порядке и процедуру замены можно считать завершенной.

АНАЛОГИЧНЫЕ СТАТЬИ

Подсветка ключа зажигания ваз 2107. Подсветка замка зажигания на ваз своими руками.

Меня давно интересует странная закономерность — хорошие идеи и правильные мысли проходят только в головы зарубежных инженеров и автопроизводителей… Вы спросите, почему я так думаю — отвечу вопросом: зачем все ноу-хау а мелкие полезные изобретения типа подсветки замка зажигания, камеры заднего вида, подсветки внутренних ручек в салоне, подогрев сидений, электростеклоподъемники имеют свои корни за бугром, а не нашим горе-инженерам, работавшим на благо Родины столько лет? Может дело в климате или в особенностях мозга? Нет, мне кажется, что дело в нас самих.Мы изначально привыкли к трудностям и неудобствам, менее требовательны к понятию «комфорт», поэтому не чувствуем дискомфорта ни от холодного сиденья, ни от ручки, которую еще надо искать в темноте.

В своей сегодняшней статье я хочу рассказать о подсветке замка зажигания, о том, как сделать такой тюнинг самостоятельно, используя простые подручные материалы.

Мне захотелось исправить этот недостаток в тот самый день, когда я впервые увидел, как удобно и просто выглядит решение этой проблемы в иномарках.Немного подумав, я выбрал вариант с использованием светодиодов и оргстекла. Замок зажигания ВАЗ в данном случае станет подопытным кроликом, так как я проводил на нем свои эксперименты. Основная задача в моем случае была — сделать подсветку замка зажигания в тон подсветки всего салона, другими словами я подобрал светодиод того же цвета что и свет внутри салона.

Побродив немного по интернету, остановился на конкретном варианте. Подсветка замка зажигания отлично смотрится в такой интерпретации, и, на мой взгляд, практически не отличается от оригинальных заводских вариантов.

Материалы и инструменты, которые необходимы для того, чтобы сделать подсветку замка зажигания ВАЗ своими руками:

  1. Светодиоды 3 шт. или больше, вы также можете использовать светодиодную ленту.
  2. Эпоксидный клей Go Super Glue.
  3. Хороший паяльник со всеми принадлежностями: канифоль, припой, олово.
  4. Резистор 1 кОм.
  5. Оргстекло.

Если у вас есть все необходимое, можно начинать облагораживать замок зажигания с подсветкой.

Как сделать подсветку замка зажигания — инструкция.

  1. Полностью снимите облицовку рулевой колонки и снимите замок зажигания.
  2. Возьмите паяльник и припаяйте резистор к светодиодам.


2. Припаяйте два провода разного цвета к полюсам светодиода.


3. Далее вырезаем из оргстекла круглое кольцо необходимого диаметра.

4. Проделайте отверстие в центральной части.


5. С помощью тонкого сверла просверлите необходимое количество отверстий в торце плексигласового кольца, в которое потом будете устанавливать светодиоды.Если оргстекло слишком тонкое, можно попробовать закрепить светодиоды, например, клеем или силиконом.

6. В случае со светодиодной лентой нет необходимости сверлить концы оргстекла, нужно просто просверлить отверстие в корпусе замка, чтобы его боковые стороны могли надежно зафиксировать ленту.


7. После того, как все собрано, проведите проверку. Не нужно спешить ставить все сразу на место, создавать темноту и пытаться добиться равномерного свечения, свет должен быть равномерно рассеян.При необходимости сделайте тыльную сторону оргстекла матовой, тогда свет будет лучше рассеиваться по поверхности.

8. Чтобы не пришлось разбирать все по новой, убедитесь, что подсветка замка зажигания работает исправно и оргстекло установлено плотно и не болтается.

9. Вот и все, теперь осталось все подключить, заизолировать и собрать в обратном порядке.

Как видно из фото замок зажигания ВАЗ с подсветкой выглядит намного привлекательнее, к тому же теперь не надо искать замочную скважину, чтобы вставить ключ.Цена вопроса менее 50 рублей. Кстати, покупка оригинальной подсветки замка зажигания в автомагазине обойдется вам не в одну тысячу рублей, зато дешево и сердито, а выглядит на миллион, к тому же опыт бесценен!

Владельцы классического ВАЗ могут сделать подсветку замка зажигания в своем автомобиле.

Необходимая для этого деталь буквально валяется под ногами.

Возьмите пластиковую бутылку из-под молока или фруктового сока.


Фото 1.Пластиковая бутылка с широким горлышком

На шее есть место крепления колпачка. Заготовка детали представляет собой кольцо с двумя буртиками разного диаметра.

Оригинальное кольцо немного меньше колпачка замка зажигания, но этот недостаток можно преодолеть.

Я сделал это. Берем пивную бутылку с зауженным горлышком. Надеваем на горлышко колечко, которое остается на бутылке после закручивания пробки.

Нарисуйте фломастером круг на нижней стороне кольца на пивной бутылке.Это будет граница, до которой нам нужно расширить нашу часть.


Фото 2. Маркировка

От пластиковой бутылки отрезаем горловую часть, можно сразу отрезать нужный фрагмент, а можно и позже.


Фото 3. Справа — обрезано кольцо подсветки.

Прогреваем пивную бутылку феном или, как я, на газовой плите. На всякий случай рекомендую защитить глаза маской или очками, а руки перчатками.Нагреваем бутылку равномерно, т.е. не только горлышко, но и часть колбы.

Надеваем заготовку на горлышко и продвигаем к начерченному кругу.

Так как руками это делать не очень удобно, используем вторую пластиковую бутылку.


Фото 4. Используем вторую бутылку. Нижний воротник по окружности. Заготовка детали отрезается с запасом.

При неправильном выборе температуры пластик мутнеет до молочно-белого цвета.Я сделал это во второй раз.

Если кольцо снять сразу, оно может потерять свою форму; лучше попробовать отрезать острым ножом нужную часть, пока она пластиковая. Но можно дождаться полного остывания и тогда срезать.

Точность реза будет зависеть от внешнего вида… Однако материал бросовый и можно легко все переделать.

Если у вас другой, например, неисправный замок зажигания, то все работы по подгонке кольца можно произвести сразу, так как диаметр и конусность горлышка на пивной бутылке немного отличаются от требуемых.

Фото 5 и 6. Замок зажигания ВАЗ классика

Кольцо еще раз немного прогреваем, и оно идеально садится на замок. В гараже я использовал теплый воздух от нагретого паяльника.


Фото 7. Эскиз сборки.

Под кожух рулевого вала и замка зажигания устанавливаем светодиод (о подключении светодиодов читаем в сети) или несколько, нужного цвета, подключаем к «вежливому свету».Я взял кусок светодиодной ленты. Можно использовать миниатюрные лампы накаливания, только их ресурс и надежность несомненно ниже.

Кто отключает аккумулятор от «массы» или не боится разрядить его на стоянке, то подключение можно производить прямо на замке зажигания, согласно электросхеме автомобиля. Подсветка будет гореть постоянно, светодиоды потребляют очень мало.

Отверстие в крышке замка зажигания можно немного подрезать, примерно на 1-1,5 мм.На наше кольцо надеваем обычный резиновый уплотнитель. Пробуем, подбираем положение и количество светодиодов.

Теперь в неосвещенном салоне легко найти замок зажигания своего автомобиля.

Популярность: 14 499 просмотров

Подсветка замка зажигания — довольно свежее увлечение автомобилистов, и особой популярности оно пока не приобрело. Мнения автовладельцев об этом элементе разнятся: кто-то считает включение замка зажигания бесполезным и неинтересным, а другие считают, что он может не только принести пользу, но и освежить салон автомобиля.

Исход таких споров легко предугадать — все решается индивидуальными предпочтениями. Ведь раз такая система существует, то почему бы и не попробовать, особенно учитывая тот факт, что в конструкции подсветки замка зажигания нет ничего сложного.

Преимущества подсветки замка зажигания

По большому счету подсветка замка зажигания служит двум целям — строго рациональному (освещение площади замка в ночное время) и декоративному.В подавляющем большинстве случаев замок зажигания расположен в довольно неудобном месте, а достать ключ в нужное место на ощупь не всегда получается даже у опытных водителей. В этом практическая польза от подсветки: даже при отсутствии внешнего освещения замок будет хорошо виден, и вам не придется искать его вслепую.

С удобством все понятно, а вот с дизайном все немного сложнее: выбрав в качестве материала неподходящие по цвету светодиоды, можно не только не сделать лучше, но и испортить интерьер.Впрочем, и с этим особых сложностей возникнуть не должно, так как цветовую гамму интерьера обычно определить несложно, а подобрать приятное по цвету освещение не составит труда.

В некоторых ситуациях дело можно упростить до предела: нередко в современных автомобилях имеется штатная подсветка замка зажигания, выполненная в виде лампы, свет которой направлен прямо в проем замка. Как правило, такая конструкция выглядит посредственно, и ее лучше сразу заменить на светодиодную.

Самый сбалансированный вариант обустройства подсветки – это конструкция, собранная из светодиодов – это вариант из разряда «дешево и сердито». Чтобы собрать общую схему светодиодного освещения, потребуется минимум знаний и умение работать с паяльником.


Есть несколько способов реализовать идею с подсветкой. Самый простой из них — использовать двухсторонний скотч, с помощью которого к замку зажигания крепится несколько диодов. Такой вариант конструкции ненадежен, так как через некоторое время диоды могут просто исчезнуть.Кроме того, с визуальной точки зрения посаженные на скотч диоды выглядят не очень привлекательно.

Второй способ выглядит немного лучше. Для его реализации необходимо просверлить определенное количество отверстий в корпусе замка зажигания. В эти отверстия устанавливаются выбранные диоды. Для обеспечения их питания к анодам диодов и клемме питания подключаются плюсовые выводы, по которым подается энергия на штатные устройства.

В этом случае минусовые контакты (катоды) подключаются к соответствующей клемме, подключенной к кузову автомобиля.Установленные светодиоды будут включаться параллельно с боковым освещением, и для регулировки их яркости необходимо добавить в цепь дополнительный резистор.


Существует и третий способ установки подсветки, в результате которого получается максимально качественный и привлекательный дизайн – установка кольцевой подсветки замка зажигания. Этот способ отличается от предыдущих сложностью и необходимостью соблюдения следующего алгоритма работы:

  1. Первым делом необходимо снять обшивку рулевой колонки и демонтировать замок.В результате можно будет легко добраться до всех необходимых точек.
  2. Далее к светодиодам припаивается резистор. Номинал резистора подбирается в зависимости от рабочего напряжения светодиодов (для 10-вольтовых светодиодов подойдет резистор на 1 кОм).
  3. Из листа оргстекла вырезается кольцо диаметром чуть больше диаметра замка зажигания. Тонким сверлом в кольце делается несколько отверстий, в которые потом будут устанавливаться светодиоды. Работая с тонким оргстеклом, светодиоды следует армировать силиконом или клеем.
  4. Вместо отдельных диодов можно взять светодиодную ленту. В этом случае не нужно сверлить отверстия в кольце – достаточно будет одного небольшого отверстия в корпусе замка, через которое и будет фиксироваться лента.
  5. После сборки конструкции необходимо проверить ее на работоспособность. Замок зажигания сразу устанавливать не рекомендуется: сначала следует убедиться в работоспособности подсветки и отрегулировать ее так, чтобы освещение было равномерным.
  6. Если все собрано правильно и работает, то проводится повторная сборка всех элементов.Поскольку работы проводятся с электрооборудованием, все провода должны быть надлежащим образом изолированы.

Стоит отметить, что материалом для сборки может быть не только оргстекло.

Например, есть альтернативная схема подсветки замка зажигания, для которой требуется отрезанное, широкое горлышко от пластиковой бутылки. Разницы в процессе установки освещения не будет, разве что при подготовке горловину придется вытягивать теплом.

Особенности подсветки замка зажигания

Простая подсветка замка зажигания собирается своими руками без проблем , но владелец автомобиля может захотеть добавить ей некоторый функционал.Если такие соображения действительно появились, то стоит присмотреться к следующим возможностям:

Видео: Замок зажигания с подсветкой своими руками

Заключение

Замок зажигания, собранный своими руками, имеет сразу несколько преимуществ: он и удобен в использовании, и улучшает интерьер, и цена невысока, если сравнивать со схемами, предлагаемыми на рынке. При правильном подходе установка подсветки займет совсем немного времени, а пользы от нее будет гораздо больше – и с этим аргументом придется согласиться даже ярым противникам подобных нововведений.

Всем привет! И так, начнем с того, что я долго думал и искал в интернете, как сделать подсветку замка бюджетным способом. И тут я увидел бортовой журнал Человека по имени Dani970, он очень грамотно описал весь процесс, и я решил попробовать.
Купил бутылку с широкой горловиной


Нашел в гараже старый моторчик от бочки омывателя или как там он называется
Сейчас объясню зачем он нужен. Берем небольшую кастрюльку, наливаем в нее воду, и ставим все это на плиту.
Как только вода закипит, берем бутыль и опускаем горлышком в воду на 1 минуту. чтобы пластик нагревался. Через минуту берем в другую руку тот самый мотор, о котором я писал выше, и тянем бутылку вверх до упора мотора. Итак, форма для нашего замка зажигания готова. Дайте бутылке остыть. А затем ножом или тряпкой по металлу отрежьте горлышко бутылки. и так форма есть, теперь нужно сделать саму подсветку.

Как я уже говорил, копирую действия Dani970 с небольшими изменениями, с которыми столкнулся при установке.Теперь берем деньги и идем в магазин радиодеталей и покупаем конденсаторы и диод.
1. Конденсатор 16в 10000мф 2шт.
2. Конденсатор 16в 4700мф 1шт.
3. Диод IN5819
4. Диодная лента 15см.
Про диодную ленту сразу могу сказать, что лучше найти ее шириной 5мм. Я ставил шириной 10 мм. и были проблемы при установке зажигания на замок.
Расскажу подробнее про ленту: При установке резинового уплотнительного кольца замка зажигания

вот это


Далее приклеил диодную ленту шириной 10мм.И как оказалось, на шее не осталось места для регулировки ширины до самого замка.
Сейчас о электрической части: купив все конденсаторы и диод


9000-

конденсатор 16V 4700mph

9000mph

40002 9000mph




Мы принимаем паяльник, и мы будем петь по этой схеме


но я взял один цельный кусок диодной ленты длиной 15см.


И вот все сухо, все готово как мне показалось к установке.
Разобрав защиту рулевой колонки, сделал паяльником отверстие чуть большего размера под уплотнительную резинку, фото его выше. Но и тут не все так просто, поставив заготовку на замок зажигания, оказалось, что она выше самого замка на 5 мм (первый прикол я писал про ширину диодной ленты) и уменьшить ее невозможно ширина, так как на шее не было свободного места. Позже скину фото как это было.
Загвоздка номер два: это посадка на самом замке под конус, и заготовку пришлось подгонять напильником напильником. Ну и подключение простое: Плюс берём постоянный с коричневого провода на замке зажигания через предохранитель, а минус с кнопки подсветки салона двери при открывании двери будет гореть подсветка замка. Ну как и все мои друзья, если что вспомню обязательно добавлю. Пока!

Запчасти Лада Нива 4 х 4 | Личинка замка Лада 2105, 2107, 2 личинки двери, замок багажника, 2105-6100045

Запчасти Лада Нива 2121 Лада седан и 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.Ассортимент нашей продукции включает в себя генераторы, выхлопные трубы, карданные шарниры, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, указатели поворота, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках по ремонту и обслуживанию вашей Лада Нива. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните.

Вы можете найти в следующих категориях:

Ведущий вал / привод дифференциала Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Ex
Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, хомуты, коллекторы, каталитический нейтрализатор для Lada и Lada Niva
Лак авто / лак для Lada и Lada Niva

Автомобильные краски / цвета или спрей в баллончике и в виде цветного карандаша специально для Lada
Лада Нива Светотехника для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, рефлекторы, стекла, поворотники, габаритные огни, подсветка номерного знака, лампы, задние фонари, выключатель для освещения, фар, Glübirnen Lada Niva
Тормоза Детали тормозные, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Бремстромель, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнители + помогает Лада Нива

Прокладки + СПИД Лада Нива: Уплотнитель коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона картера, прокладка карбюратора, гидросальник помпы, прокладка подогрева клапана, уплотнитель бензонасоса
Электрическая Лада Нива

9000 2 Электрика, Предохранители, Троса, Переключатели
Подвеска/амортизатор для Лада и Лада Нива

Бамперы, пружины, рессоры подвески, листовая рессора
Фильтры: масляный, воздушный, бензиновый для Лада и Лада Нива

Фильтр масляный, фильтр воздушный, фильтр топливный
Трансмиссия, коробка передач, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, Трансмиссия, Раздаточная коробка, Комплекты подшипников окна, раздвижные окна, резиновые уплотнители и все для остекления, механизм стеклоподъемника, оконная ручка,
карданный вал

Деталь салона Лада Нива: потолок, ковер, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, торпедо , задняя полка, руль
Детали кузова Лада Нива

Кузов, панели кузова, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер/отопление Лада Нива

Охлаждение, радиатор, подогрев, трубка, двигатель подогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, поворотный кронштейн, руль, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найдите запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководство по ремонту французский, английский, русский и немецкий, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке Ремкомплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматический и статический
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Лада Нива тюнинг запчасти

Лада Нива Тюнинг: Экскаваторы, Молдинги, Расширители колесных арок, Молдинги, Накладки, Защитные опоры, Ветровик, mad guard, Эмблема, Шильдик, Спортивный руль, Ступица руля
Мойка Лада Нива

Бачок омывателя, насос для промывки бачка, дворник, тяга дворника
Лада Нива Магазин инструментов

Инструменты, оборудование для мастерских
Зажигание, Распределитель, свечи, катушка зажигания

Тросы зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорван

В нашем интернет-магазине Вы найдете практически все запчасти
на Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти подходящую деталь для своей Лады, не стесняйтесь обращаться к нам.

установка зажигания (мануал и схема). Как выставить зажигание на ВАЗ 2107

В данной статье будет рассказано, как устанавливается зажигание на ВАЗ 2107. На этот автомобиль может быть установлена ​​как бесконтактная, так и контактная система зажигания. Вне зависимости от того, какая конструкция системы установлена ​​в автомобиле, все работы практически идентичны. Внешний вид и привод трамбовки БСЗ и контактной одинаков, разница лишь в том, что в первом случае вместо механического прерывателя используется датчик Холла.Также есть разница в шнуре питания, который подключается к трамблеру.

Замена тумблера

Чтобы произвести полную замену трамблера на автомобиле ВАЗ 2107, необходимо использовать только один инструмент — ключ на «13». Сначала отсоедините от крышки все провода, которые идут к свечам зажигания. Между карбюратором и трамблером проложен шланг для нормального функционирования опережения зажигания. К распределителю зажигания идет небольшой жгут проводов. Он соединяется с ним с помощью колодки.После этого откручиваем гайку, которой крепится корпус трамблера к блоку ДВС.

Сделайте это с ключом на «13». Снимите шайбу и пластину. Слегка потянув вверх, можно снять корпус тумблера со своего места. Стоимость нового распределителя на ВАЗ 2107, как и на всю классическую серию, составляет примерно 800 рублей. В том случае, если планируется установить бесконтактное зажигание ВАЗ 2107 вместо классического, придется потратить около двух тысяч рублей.Это средняя стоимость набора магазинов.

Для чего нужна регулировка?

Все знают, что такое угол опережения зажигания. Этот параметр системы необходимо время от времени регулировать на любом автомобиле, оснащенном классической системой зажигания. Это делается для того, чтобы снизить расход бензина, увеличить ресурс ДВС, а также добиться лучших характеристик динамики и разгона автомобиля.

Все процедуры можно разделить на несколько этапов.Во-первых, корректируется угол контактной группы в положении «замкнут». Во-вторых, после этого только вы можете начать работать с опережением зажигания. Фиксация в наиболее приемлемом положении. На ВАЗ 2107 зажигание еще не полное, необходимо отрегулировать регулировки.

Настройка параметров

Проделав все эти действия, необходимо произвести тестовый запуск для более точного контроля и внесения корректировок. В том случае, если вдруг возникли какие-либо перебои при работе двигателя.Величину угла контактной группы в «закрытом» положении можно определить по величине зазора группы. Это крайне необходимо сделать в тумблерах, которые используются в контактной и транзисторной системах зажигания. А вот бесконтактное зажигание ВАЗ 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как правильно отрегулировать систему зажигания на шестерке. Сначала снимаем крышку с распределителя. С помощью трещоточного ключа необходимо провернуть коленчатый вал до тех пор, пока не заметите, что расстояние между контактами прерывателя находится на максимальном значении.Фиксация контактной группы производится с помощью двух маленьких болтиков, для регулировки их нужно немного ослабить. Если стоит бесконтактное зажигание ВАЗ 2107, то нужно выставить только угол опережения.

Лучше всего это делать ключом, а не отвертками. Как правило, затяжка этих болтов очень сильная, так что вы скорее повредите их головки. Для правильной настройки нужен щуп толщиной 0,44 мм. Установите его между контактами и зафиксируйте положение прерывателя. Для этого затяните оба болта.С помощью этой процедуры можно добиться нужного угла, при котором замыкается контактная группа.

Уголок замкнутый

Для автомобиля ВАЗ 2107 и аналогичных моделей наиболее подходящий угол 55 градусов. Погрешность не должна быть больше трех градусов. После того, как угол закрытого состояния отрегулирован, необходимо перейти к следующему шагу. Вы должны установить распределитель таким образом, чтобы угол опережения зажигания был идеальным. Учтите, что на двигателях со значительным износом угол опережения лучше всего устанавливать на четвертом цилиндре.Регулировка первого цилиндра возможна только на новых двигателях или после капитального ремонта.

Опережение зажигания

Конечно, можно сделать регулировку на слух, но это не очень правильно. Необходимо правильно выставить угол опережения зажигания ВАЗ 2107, чтобы снизить расход топлива и увеличить ресурс двигателя. Перед проведением регулировок необходимо снять шланг с вакуум-корректора. Отверстие в корректоре заглушить. Прогрейте двигатель до рабочей температуры, чтобы обороты холостого хода поддерживались на нормальном уровне.Заглушите двигатель и отверните гайку, крепящую корпус распределителя.

Настройка стробоскопа

Стробоскоп должен быть подключен к минусу и плюсу аккумулятора. Емкостной датчик крепится на армированной трубе регулируемого цилиндра. Теперь о том, как на ВАЗ 2107 устанавливается зажигание. От стробоскопа исходит излучение света. Луч должен быть направлен на шкив коленчатого вала. Для правильной настройки зажигания нужно установить корпус трамблера в такое положение, чтобы стробоскоп, луч которого параллелен метке на крышке механизма газораспределения, проскакивал в тот момент, когда метка на шкиве коленвал напротив него.

Обратите внимание, что после завершения настройки вам еще нужно проверить правильность на треке. Для достижения необходимого угла опережения зажигания потребуется провернуть весь корпус трамблера в нужном направлении. Найдя нужное положение, зафиксируйте его гайкой. Аналогично устанавливается бесконтактное зажигание ВАЗ 2107, таким же образом регулируется момент опережения.

Как проверить правильность настроек на ходу

Чтобы убедиться, что все работы выполнены обязательно, нужно выехать на трассу.Прогрейте автомобиль и разгоните его на ровной дороге до 50 км/ч. При этом надо включать четвертую скорость и двигаться равномерно. Резко нажмите педаль акселератора. Должен быть короткий (секунды две, не больше) стук, выдающийся детонацией. При этом автомобиль должен постепенно увеличивать скорость. На ВАЗ 2107 зажигание можно считать завершенным, если выполнены все условия.

В том случае, если детонационного стука не слышно, необходимо повернуть корпус переключателя против часовой стрелки (максимум на одно деление).И наоборот, если стук длится более 2 секунд, поверните корпус по часовой стрелке максимум на одно деление. Если на дорожных испытаниях вы убедились, что положение корпуса трамблера изменилось гораздо больше, чем было установлено при настройке стробоскопом, то судить можно только о наличии поломки в ДВС.

Что нужно учитывать?

Конечно, такие симптомы могут быть спровоцированы и неправильно подобранной смесью в карбюраторе.Перед установкой зажигания на ВАЗ 2107 нужно убедиться, что все системы работают стабильно. Также возможно, что регулятор вакуума в трамллере работает неправильно. Возможно очень большой износ подшипников и втулок распределителя зажигания.

Если регулировка правильная, неисправность не обнаружена, то вы гарантируете себе, что запуск мотора и его работа будут максимально стабильными. Динамика автомобиля значительно улучшается, расход становится ниже, ресурс двигателя увеличивается в несколько раз.Поэтому правильная регулировка угла опережения зажигания позволит вам как можно меньше ремонтировать двигатель и его системы. А схема зажигания ВАЗ 2107 простая, идентичная той, что используется на всех классических моделях.

р>>

ПОЧЕМУ НЕ ЗАПУСКАЕТСЯ ДВИГАТЕЛЬ ВАЗ 2107

Поделиться

Пин

Твитнуть

Отправить

Поделиться

Отправить

Надо сказать, причины почему не заводится ВАЗ: 2107, 2106, модель не так важна, их не так много.Рассмотрим в статье основные причины, по которым не заводится двигатель.

Вообще эта проблема имеет два направления: нет бензина и нет искры. То есть топливо должно попасть в цилиндр и он должен воспламениться. Это простая истина, с которой следует начать. Кроме того, есть еще два направления – инжекторный и карбюраторный двигатель. Мы сосредоточимся на них.

Карбюратор ВАЗ 2107 не заводится

  • Проверка топливного насоса. Для этого желательно наличие фильтра тонкой очистки топлива, который устанавливается под капотом.А при нашем качестве бензина без него просто никак. Так вот, если качать насос вручную, то в фильтре должен циркулировать бензин. Если фильтр сухой, то стоит искать причину в подсосе воздуха в топливопроводе. Это редко, но все же случается.
  • Если двигатель ВАЗ 2107 не заводится, а топливопровод цел, необходимо проверить сам топливный насос. Для проверки снимите впускной патрубок, для начала. Топливо не должно вытекать из насоса. Если это произошло, то неисправен обратный клапан, насос необходимо заменить.Если топливо держится, нужно заткнуть впускной патрубок пальцем, а затем прокачать насос 5-6 раз. После проделывания таких действий в насосе должен быть создан вакуум. Он не должен сбрасываться даже через минуту.
  • Когда топливный насос исправен и топливо доходит до карбюратора, стоит сделать следующее. Снимаем крышку воздушного фильтра, после чего просим помощника заглянуть во впускной коллектор. Далее крутим стартер и нажимаем на педаль газа. При этом топливо должно быть залито в коллектор.Если нет, то карбюратор нужно промыть.

Вы должны обязательно понимать, что это далеко не все возможные причины, почему бензин не поступает в цилиндры. Каждый случай неисправности сугубо индивидуален, поэтому решения проблемы на все случаи жизни просто не существует.

Теперь разберемся, почему не заводится двигатель ВАЗ карбюраторного типа, если с топливной системой все в порядке, а свечи «залиты». В этом случае нужно обратить внимание на систему зажигания.

  • Первым делом нужно проверить искру на свечах. Для этого выкручиваем одну свечу, вставляем в подсвечник, прислоняем к «массе», лучше всего к головке двигателя. Далее просим помощника посмотреть, а сами крутим стартер. Искра должна быть стабильной, голубоватого цвета. Если она красного цвета, то такую ​​свечу следует заменить.
  • Далее, если нет искры, нужно смотреть трос, который прикручен к раструбу коробки. Он должен быть надежно загерметизирован, контакт не должен быть замаслен.В идеале проложите отдельный кабель к двигателю. Желательно сечением не менее 12-15.
  • Если искры по-прежнему нет, вынимаем из крышки трамблера центральный высоковольтный провод, обязательно берем пассатижами и присоединяем к головке блока с зазором примерно в полмиллиметра, или чуть больше . Затем крутим стартер, чтобы увидеть, что искра есть. Если он есть, то неисправность кроется в трамблере. Мы вернемся к этому моменту.
  • Когда нет искры, то нужно проверить катушку зажигания и проверить напряжение на контакте «К» (на него накручивается 2 провода.предохранители Для проверки можно продублировать провод от контакта 15 замка зажигания.
  • Ну и вернемся к неисправности трамблера. Для начала нужно проверить зазор в контактах прерывателя, если они, конечно, есть. должно быть 0,4 мм
  • Также нужно проверить целостность резистора, который установлен в бегунке
  • Если все в порядке, то нужно правильно выставить зажигание

На этом, пожалуй, мы закончу с карбюраторным двигателем.Конечно. Если двигатель ВАЗ не заводится, бензин поступает, искра есть, зажигание выставлено правильно, то следует проверить компрессию. Она в жигулевском двигателе не должна быть меньше 11.

ВАЗ 2107 инжектор не заводится

С инжекторным двигателем все немного проще и сложнее одновременно. В принципе опять же два направления: бензин и искра. Ну и компрессия соответственно. Для начала имеется лампа проверки двигателя, которая загорится в случае неисправности в системе зажигания.Код ошибки в этом случае будет начинаться с P03XX. То есть пропуски зажигания в цилиндре. Конечно, сначала нужно проверить, есть ли искра. Существует несколько методов диагностики, на которые стоит обратить внимание:

  • Диагностический сканер. Здесь нет ничего сложного. Если есть ошибка, то все гораздо проще, чем когда ошибок нет вообще. В этом случае проверяем саму деталь, а потом причины, если она исправна.
  • Модуль зажигания. Есть несколько способов, которые стоит попробовать для проверки, но самый надежный — пойти в магазин и взять на проверку с чеком.Можно сразу говорить о том, как вернуть в случае исправности своего. Конечно, не все магазины это сделают, но большинство согласится.
  • Двигатель ваз не заводится по одной причине. Это довольно распространено среди автолюбителей. В блоке управления два транзистора, каждый из которых отвечает за пару цилиндров. Чаще всего они перегорают одновременно, и искра пропадает совсем.


Если с искрой все в норме, проверьте питание двигателя.Снова выкручиваем свечи и смотрим не мокрые ли они.

  • Если свечи сухие, то надо для начала посмотреть подается ли напряжение на форсунки. Для этого снимаем разъем с одного, подключаем щупы тестера к разъему и массе.
  • После того, как вы в этом убедитесь, вам необходимо измерить давление в топливной рампе.
  • Скорее всего, это неисправность. Поэтому необходимо проверить бензонасос, в первую очередь предохранитель, который за него отвечает.
  • Проверить топливный насос проще, заменив его на заведомо исправный, как и модуль зажигания.

Двигатель ВАЗ 2107 не набирает обороты, не тянет

Бывает так, что двигатель ВАЗ не тянет. Чаще всего это связано с низким давлением в рампе. Двигатель заводится нормально, на холостых тоже работает стабильно, но обороты не набирает. Все дело в том, что в таких режимах от бензонасоса требуется повышенная производительность, которую он обеспечить не может.

Если двигатель ВАЗ не тянет на горячую, то стоит проверить расходомер воздуха, а также свечи. В статье уже упоминались красные искры, так вот, на холодную они могут быть нормальными, но под воздействием температуры становятся «проколотыми».

Поделиться

Пин

Твитнуть

Отправить

Поделиться

Отправить

Замена зажигания | Быстрый автослесарь в Палм-Кост, Флорида

Специализируется на замене автомобильного зажигания
Позвольте нам помочь вам вернуться на дорогу!

Когда-нибудь поворачивали ключ в замке зажигания и ничего не происходило? Потом после нескольких попыток запускается? Если это происходит часто или ваш автомобиль просто не заводится, вам может потребоваться заменить личинку замка зажигания.К счастью, Local Lock & Key предлагает услуги по замене зажигания круглосуточно и без выходных в районе Палм-Кост, Флорида.

Обслуживание замены зажигания необходимо 24 часа в сутки, 7 дней в неделю. Свяжитесь с нашей командой сегодня!

Какие детали могут сломаться при зажигании?

Цилиндр замка зажигания автомобиля — это место, где ключ может завести автомобиль, а также активировать другие электрические компоненты. Как и любая другая часть автомобиля, эта тоже может сломаться. Замок зажигания изготовлен из металла, который со временем изнашивается.Еще одна распространенная проблема с зажиганием — замок зажигания. Этот переключатель расположен за цилиндром замка зажигания. Он обеспечивает питание для электрических аксессуаров автомобиля, компьютера, топливной системы и систем зажигания. Выключатель зажигания также направляет ток от аккумулятора к стартеру, чтобы провернуть двигатель.

В Local Lock & Key наши мобильные службы по запросу могут быстро связаться с вами и позаботиться об этом сложном зажигании.

Должен ли я позвонить в автосалон?

Замена системы зажигания у дилера может занять много времени и средств.Поскольку цилиндр зажигания автомобиля очень похож на замок, опытный слесарь — менее дорогой вариант. Замена требует нескольких специальных инструментов и ноу-хау цилиндра зажигания, но это именно то, что вы найдете в Local Lock & Key. Наши технические специалисты на связи 24/7. В отличие от дилерского центра с ограниченным временем обслуживания, наши технические специалисты доступны круглосуточно и без выходных. Мы не заставим вас ждать. А наши выездные мастера могут даже приехать к вам!

Поможем!

Если вам нужны услуги по замене зажигания, сначала свяжитесь с Local Lock & Key.Мы лучший выбор для быстрого и надежного обслуживания 24/7. Наша команда профессиональных слесарей имеет опыт в определении того, что потребуется вашему зажиганию, и мы быстро выполняем свою работу.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Ремонт
