Светодиодное кольцо своими руками: Как сделать кольцевую лампу своими руками в домашних условиях: инструкция, фото

10 июня, 2023 by admin

Кольцевой свет своими руками

Кольцевые источники света приобретают всё большую популярность у фотографов. С их помощью можно получить интересные световые эффекты, недоступные при других вариантах освещения. Несмотря на большое количество предложений от торговой сети, многие фотолюбители предпочитают сделать светильник в виде кольца своими руками. В статье даны практические рекомендации, как самостоятельно сделать кольцевой свет.

• Основные параметры
• Самостоятельное изготовление источника кольцевого света
• Светодиодные лампы
• Энергосберегающая лампа в форме кольца
• Светоизлучающие диоды
• Кольцевой свет на «Алиэкспресс»

Основные параметры

Любой осветительный прибор имеет свои характеристики. Они, как правило, не зависят от его формы, поэтому параметры кольцевого света не отличаются от параметров других источников. При оценке светильников в форме кольца рассматриваются следующие основные характеристики:

• Световой поток;
• Мощность;
• Рабочее напряжение;
• Оттенок (полоса оптического спектра).

Световой поток измеряется в люменах (lm) и отвечает за эффективность осветительного устройства. Чем выше этот показатель, тем ярче освещение. Энергия, потребляемая осветителем, измеряется в ваттах (w). Осветительные приборы, выполненные на обычных или энергосберегающих лампах, питаются от обычной сети. Светодиодные светильники работают от источников низкого напряжения. Это может быть батарея, аккумулятор или адаптер 220/12 вольт. Для источников, используемых в фотографии, очень важен оттенок или цветовая температура. Этот параметр не маркируется в обычных электрических лампочках, но всегда указывается в светодиодных осветителях и на светоизлучающих диодах. Источники в форме кольца делятся на три группы по типу и температуре светового излучения:

• Тёплый – до 3500 К;
• Нейтральный – 3500-5200 К;
• Холодный – выше 5200 К.

От оттенка зависит общая цветовая тональность фотографии. Индекс цветопередачи определяет, насколько естественными будут цвета. Обычно в паспорте на изделие он не указывается. К эксплуатационным характеристикам относится срок службы изделия. В кольцевых источниках света учитывается внешний и внутренний диаметр конструкции. Осветительное устройство, используемое для макросъёмки, обычно надевается на объектив и имеет небольшой диаметр. Светильники для портретной съёмки могут иметь диаметр до 50 см.

Самостоятельное изготовление источника кольцевого света

Самостоятельно сделать кольцевой светильник для фотосъёмки совсем не сложно. По сути, конструкция представляет собой плоское кольцо определённого диаметра, на котором установлены источники света. Основой для кольца может быть любой материал, который несложно самостоятельно обрабатывать в домашних условиях. В качестве источников можно взять следующие элементы:

• Светодиодные лампы;
• Энергосберегающие лампы;
• Светоизлучающие диоды.

Светодиодные лампы

Светильник, организованный на светодиодных лампах, самостоятельно можно сделать достаточно быстро. Из толстой фанеры выпиливается кольцо нужного диаметра. Ширина кольца выбирается с таким расчётом, чтобы на плоскости можно было закрепить по кругу ламповые патроны. Перед монтажом патронов, поверхность кольца оклеивается фольгой для увеличения светового потока. С помощью электрического провода все патроны самостоятельно соединяются параллельно. Светодиодные лампы имеют молочно-белую пластиковую колбу, поэтому дополнительный светорассеиватель не потребуется.

Поскольку у каждой светодиодной лампы в цоколе установлен драйвер питания, конструкция, с помощью электрического кабеля, включается в сеть. Для включения в разрыв провода нужно установить выключатель. Энергопотребление лампового источника не слишком большое и устройство не нагревается, но так как конструкция подключается к сети, нужно соблюдать правила монтажа и электробезопасности. Достоинством такого осветительного прибора является быстрая заменяемость источников освещения. За пару минут из патронов можно вывернуть лампы холодного света и поставить нейтральные или тёплые. Так как кольцевой светильник на лампах достаточно большой, то его лучше установить на штатив и закрепить с помощью струбцины.

Энергосберегающая лампа в форме кольца

Следующий источник кольцевого света, который можно сделать своими руками, представляет собой энергосберегающую (люминесцентную) лампу, имеющую форму кольца. Кольцевые лампы можно найти в магазинах электротоваров или заказать через интернет. Недостатком такого кольцевого света является то, что лампы выпускаются только небольшого диаметра. Чтобы сделать самостоятельно кольцевой светильник, достаточно закрепить лампу на плоском основании и подключить к ней выключатель и провод питания. Серьёзным минусом таких осветительных устройств является хрупкость колбы и ограниченная мощность.

Светоизлучающие диоды

Недорогой, мощный и функциональный источник кольцевого света, который можно сделать самостоятельно, собирается из светоизлучающих диодов. Изготовление такой конструкции своими руками займёт больше времени, но результат того стоит. Материалом для кольца может служить фанера, пластик или текстолит. Для самостоятельного изготовления такого источника потребуются следующие детали:

• Светодиодная лента;
• Многожильный монтажный провод;
• Матовый полупрозрачный пластик;
• Блок питания.

Можно использовать отдельные светодиоды, но они имеют прямоугольный корпус и предназначены для планарного монтажа. Для самостоятельного изготовления светильника в форме кольца потребуется сделать или заказывать печатную плату. Гораздо проще сделать его самостоятельно с использованием светодиодной ленты. Сначала из выбранного материала вырезается или выпиливается плоское кольцо нужного диаметра. Если планируется сделать кольцевой осветитель для макросъёмки, то его диаметр должен соответствовать диаметру объектива, так как он будет надеваться на оптику спереди. Для съёмки портретов можно самостоятельно сделать кольцо с внутренним диаметром 35-40 см при ширине 6-8 см.

Светоотражающий эффект кольца увеличивается за счёт наклейки на поверхность тонкого белого пластика. Для самостоятельного изготовления осветителя в форме кольца используется монохромная светодиодная лента. Лента RGB для этого не подойдёт. Лента одного цвета выпускается в нескольких тональных решениях. Диоды могут быть тёплого, нейтрального или холодного света. Лента разбита на секции, в которой установлены три светодиода SMD 3528 и один токоограничивающий резистор на группу. Если лента собрана на диодах SMD 5050, то количество резисторов равно числу диодов в секции. Между секциями имеется линии, по которым на ленте можно самостоятельно сделать разрезы. Обычно на линии имеется изображение ножниц.

Светодиодная лента самостоятельно режется на секции, количество и вариант размещения которых зависит от размеров кольца. Светодиодные секции можно сделать как лепестки ромашки или, аккуратно срезав угол, разместить их под наклоном как элементы ирисовой диафрагмы. Внутри секции, светоизлучающие диоды соединены последовательно, а ток для каждой секции задаётся резистором. Все секции, входящие в источник кольцевого света, соединяются параллельно.

Чтобы самостоятельно сделать и подключить все секции кольцевого осветителя потребуется паяльник и многожильный провод сечением 0,6-0,8 мм. Если перегорит один из диодов в секции, то перестанут гореть и два оставшихся. В этом случае нужно отрезать от светодиодной ленты новую секцию и заменить её целиком. Чтобы свет ложился ровно для кольцевого света нужно сделать рассеиватель. Это может быть кольцо из матового полупрозрачного пластика, которое крепится к осветителю на вертикальных стоечках. На осветителе, сделанном своими руками, можно сделать внутренний и внешний бортик, но это ухудшит циркуляцию воздуха и диоды будут нагреваться. Последнее что осталось сделать самостоятельно – это подключить кольцевой свет к питанию 12 вольт. Источник питания можно приобрести, сделать своими руками или использовать источник питания от старого компьютера.

Кольцевой свет на «Алиэкспресс»

Приобретать источники света в форме кольца на торговой интернет-площадке «Алиэкспресс» не стоит. Китайские производители не дают гарантии, а в случае её наличия кольцевую лампу придётся отправлять в Китай, а это стоит как новый светильник.

Используя светодиодную ленту можно самостоятельно сделать двухтональный источник света в форме кольца. Для этого на одной стороне кольца устанавливаются диоды холодного свечения, а на другую сторону – тёплого. В процессе фотосъёмки достаточно просто повернуть свет другой стороной и цветовая тональность снимка изменится. Зная, как самостоятельно сделать кольцевой свет, можно выбрать подходящий вариант для любых видов съёмки.

Страница не найдена — Снимай как профессионал

Что-то пошло не так… Попробуйте начать свой поиск с главной страницы

27.07.2020

Сергей

Что выбрать, постоянный или импульсный свет в фотографии? Каждый из них обладает своими преимуществами, поэтому разберем, как использовать оба типа.

20.07.2020

Сергей

Как правильно размещать людей в кадре? Рассмотрим основные методы, как выигрышно расположить людей в кадре, и правила построения композиции портретов.

20.07.2020

Сергей

Идеи для осенней фотосессии в солнечную и пасмурную погоду, дождь и туман помогут пополнить альбом сказочными кадрами. Разберем подробнее каждый вариант.

20.07.2020

Сергей

Фотографии с мягким освещением выглядят более профессионально и качественно. Используйте описанные в статье приемы и вы заметите, как улучшились результаты.

20.07.2020

Сергей

Как направить взгляд зрителя на снимках, чтобы кадр стал шедевром и не затерялся среди миллионов других снимков. Рассмотрим основные правила и частые ошибки

20.07.2020

Сергей

Цветовой контраст в фотографии очень важен для получения хорошего кадра. В статье рассматриваются основные вопросы цветовой композиции и разбираются ошибки.

20.07.2020

Сергей

Новички совершают одни и те же ошибки, снимая торты. Расмотрим самые распространенные, изучив которые, удастся выйти на хороший уровень при съемке десертов.

20.07.2020

Сергей

Важным помощником фотографа является фотовспышка. Рассмотрим, как выбрать вспышку и аксессуары к ней, как снимать с внешней вспышкой и как избежать ошибок.

20.07.2020

Сергей

Применение контрового света позволяет получить уникальные фотоработы. В статье описывается, как снимать в контровом свете и избежать основных ошибок.

20.07.2020

Сергей

Кольцевой источник света стал широко использоваться в фотографии. Рассмотрим, как использовать кольцевой свет, достоинства и недостатки таких источников.

20.07.2020

Сергей

Хотите поснимать с кольцевым источником, но не готовы сильно тратиться? В статье даны практические рекомендации, как самостоятельно сделать кольцевой свет.

20.07.2020

Сергей

Чтобы повысить качество портретных фотографий, лучше обзавестись специальным объективом. Выбрать его поможет наш рейтинг портретных объективов.

20.07.2020

Сергей

Хотите научиться красиво снимать еду? Рассмотрим секреты качественной фуд-фотографии и технические приёмы: как выставить свет и организовать композицию.

20.07.2020

Сергей

Самое главное для детской фотосессии — это естественность и настоящие эмоции. Как настроить камеру и что нужно для фотосессии можно узнать из данной статьи.

20.07.2020

Сергей

При помощи размытого фона можно выделить объект съёмки и исключить ненужные детали. Рассмотрим, как добиться такого эффекта при съёмке или используя фотошоп

20.07.2020

Сергей

Как подобрать фотофон для предметной съемки? Рассмотрим, на что обратить внимание, как сэкономить на покупке, какие нюансы учитывать, фотографируя предметы.

20.07.2020

Сергей

Хотите снять эффектный черно-белый портрет? Рассмотрим основные нюансы, правила композиции, как пользоваться светом и другими инструментами фотографа.

20.07.2020

Сергей

Новичкам, решившим освоить предметную съемку, стоит изучить ее основы. Рассмотрим, с чего начать, как правильно подобрать фон и свет, как настроить камеру.

20.07.2020

Сергей

Хотите стать предметным фотографом? Узнав, какие аксессуары необходимы для предметной съемки и обзаведясь ими, будет проще делать качественные фотографии.

20.07.2020

Сергей

Фотобокс для предметной съемки несет в себе много пользы. Рассмотрим, как и из чего можно сделать лайтбокс своими руками без ущерба качеству получаемых фото

20.07.2020

Сергей

Кольцевая лампа «Сделай сам»: 5 разных кольцевых ламп, которые можно попробовать

Создание кольцевой лампы своими руками может сделать ваши видеопрезентации более профессиональными, не тратя при этом много денег. Эти современные светильники создают привлекательные мягкие световые эффекты, уменьшая резкие тени. Коммерческие кольцевые светильники могут быть дорогими, но решения, сделанные своими руками, стоят в разы дешевле. Предметы, используемые для изготовления кольцевых ламп своими руками, легко доступны в хозяйственных магазинах или даже дома. Хотя есть несколько сложных проектов освещения, существует множество методов, которые вообще не требуют каких-либо инструментов или специальных знаний. Это делает их отличным вариантом для людей, не имеющих большого опыта в рукоделии. Некоторые люди также говорят, что их кольцевые светильники, сделанные своими руками, нагреваются не так сильно, как коммерческие варианты, что является отличным преимуществом для длительных съемок.

1. Кольцевой светильник в виде венка своими руками

Популярный влогер Питер Дрейзи поделился своим методом создания кольцевого светильника на своем канале YouTube. Этот метод является отличным вариантом для новичков, поскольку он не требует инструментов или проводки.

Материалы

Для этого проекта «Сделай сам» потребуются следующие предметы домашнего обихода:

• Широкая рамка от рождественского венка
• Ленточные светодиодные фонари на клейкой основе
• Картон
• Алюминиевая фольга
• Прозрачная лента

Метод

После того, как вы соберете все необходимое, следуйте этим инструкциям, чтобы сделать свой собственный недорогой кольцевой светильник:

1. Обведите контур рамки венка на листе картона.
2. Вырежьте картонное кольцо.
3. Оберните картон квадратами алюминиевой фольги.
4. Прикрепите веревочные светильники к раме венка, оставив один конец для штепсельной вилки.
5. Оберните венок прозрачной лентой, чтобы закрепить светодиодные гирлянды на месте.
6. Кольцо, обтянутое фольгой, приклейте скотчем к каркасу венка.
7. Подсоедините свободный конец светового шнура к сетевой вилке и включите кольцевой светильник.

Вы можете увидеть, как Питер Дрейзи выполняет эти шаги в своем видео:

2. Альтернативный кольцевой светильник в виде венка

Популярный блог о красоте и YouTube-канал Makeup Tutorials также разместили видео с подробными инструкциями для аналогичного кольцевого светильника с использованием венка. каркасные и канатные фонари. Если вы изо всех сил пытаетесь создать свой собственный кольцевой свет, просмотр этого видео и его немного другого метода может помочь вам:

Шланг/трубка Кольцевой светильник своими руками

Канал The Lighting на YouTube также разместил собственное руководство по созданию кольцевого светильника своими руками. Это немного более сложный проект «сделай сам», но он по-прежнему не требует инструментов или проводки.

Материалы

Этот самодельный кольцевой светильник стоимостью менее 20 долларов США изготовлен из следующих материалов:

• Белая светодиодная лента
• Белый пластиковый сливной шланг
• Белая багровая лента
• Скотч (если ваша светодиодная лента не имеет клейкой основы)

Все эти продукты легко доступны в хозяйственных магазинах.

Метод

После того, как вы собрали материалы, выполните следующие действия, как показано в видео:

1. Сложите светодиодную ленту так, чтобы она освещала обе стороны. Если полоска не имеет собственной клейкой основы, скотч удержит ее на месте.
2. Вставьте светодиодную ленту в сливной шланг. Наклейте белую клейкую ленту, чтобы зафиксировать полосу на месте.
3. Согните шланг в форме кольца и заклейте его белой лентой.
4. Подключите светодиодную ленту к ближайшей розетке.
5. Повесьте кольцевой фонарь на камеру и сделайте снимок.

В зависимости от вашей светодиодной ленты вы можете экспериментировать с различными режимами для создания различных световых эффектов. Кроме того, вы можете изменить отснятый материал во время постобработки.

3. Альтернативный кольцевой светильник для шланга/трубки

Самодельное световое кольцо The Lighting Channel похоже на самодельное световое кольцо, которым Сара Нгуен поделилась со своими читателями. Нгуен, также известная как ракетчик социальных сетей, использует в своей конструкции трубу из ПВХ и крепление для холодного башмака. Она также использует самосмешивающуюся моментальную эпоксидную смолу для прочности. Посмотрите ее видео для этой вариации:

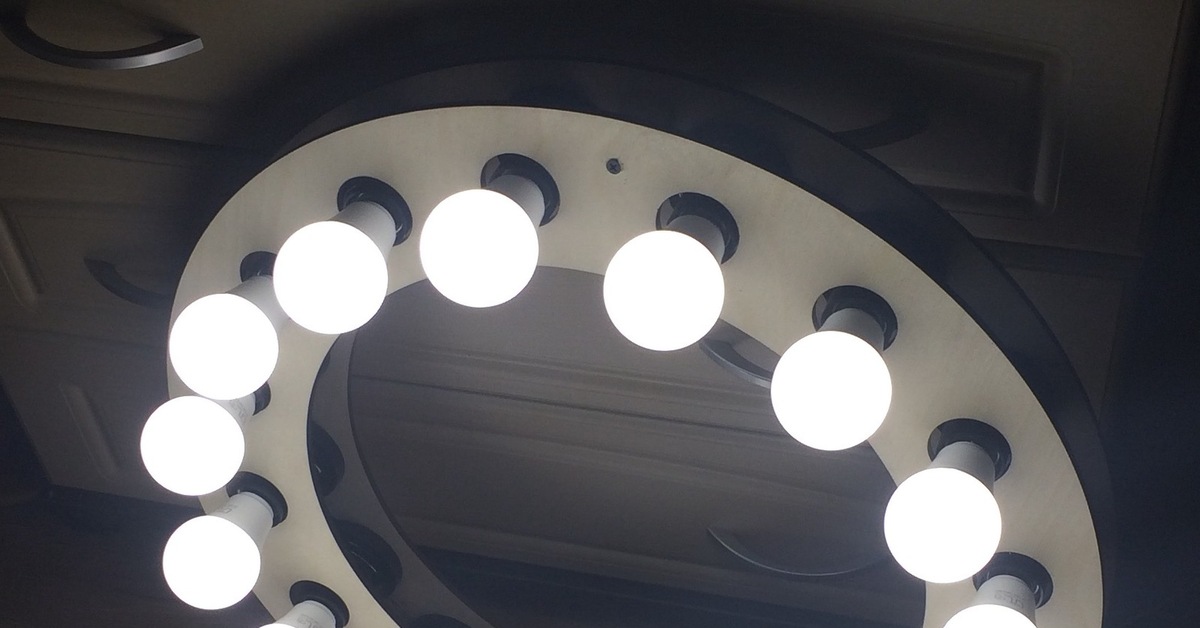

4. Продвинутый кольцевой свет

Профессиональный фотограф Джей Рассел поделился своими инструкциями по созданию кольцевого света своими руками на 500px. Это самый дорогой и сложный кольцевой светильник, сделанный своими руками, о котором мы упоминали. Тем не менее, он также наиболее близок к профессиональному кольцевому фонарю. По оценкам Рассела, этот проект должен стоить от 50 до 100 долларов, в зависимости от ваших материалов. Позвольте от одного до трех часов, в зависимости от вашего набора навыков. Поскольку эта работа «сделай сам» требует работы с электричеством, Рассел рекомендует нанять электрика для сборки или, по крайней мере, получить его совет по проекту. Их профессиональные услуги, конечно, добавят к общей стоимости.

Материалы

Кольцевая лампа Джея Рассела «сделай сам» требует следующих материалов:

• Приблизительно 10 футов бытовой электропроводки 14 калибра
• 12 стандартных патронов
• Фанера 24″x 24″ (Рассел использовал ель ¼ дюйма, но предполагает, что древесина 3/8 дюйма добавит прочности)
• Выключатель света (Рассел использовал диммер на 600 Вт, но подойдет любой)
• 12 лампочек (подойдут как компактные люминесцентные лампы, так и лампы накаливания, хотя лампы накаливания выделяют больше тепла. Рассел использовал 40-ваттную бытовую лампочку. Обратите внимание, мощность не должна превышать предела включения.)
• Шнур питания
• Небольшой пакет с разъемами для проводов
• Стяжки
• Кронштейн и втулка для установки фонаря на подставку
• Изолента
• Электрическая коробка

Инструменты

Для сборки кольцевого фонаря вам также потребуются следующие инструменты:

• Лобзик
• Сверло
• Кусачки и стрипперы
• Отвертка
• Клещи
• Канцелярский нож
• Рулетка
• Карандаш
• Веревка

Метод

Чтобы собрать кольцевой светильник Рассела, выполните следующие действия:

1. Измерьте фанеру и карандашом отметьте ее центр. Затем поместите отметку в 12 дюймах от центра.
2. Прикрепите нить к карандашу, привяжите ее свободный конец к центру доски и нарисуйте два концентрических круга. Внешний должен пройти через 12-дюймовую отметку. Убедитесь, что зазор между двумя кругами достаточно широк, чтобы в него поместились розетки.
3. Вырежьте круги лобзиком. Оставьте один угол внешнего круга нетронутым, чтобы оставить место для монтажного кронштейна и переключателя. Он должен выглядеть как слеза с круглым отверстием посередине.
4. Отметьте 12 равномерно расположенных точек на деревянной форме для розеток, затем просверлите отверстие в каждой отметке. Отверстие должно быть достаточно большим для четырех проводов, поэтому идеальна бита 7/16 дюйма.
5. Отрежьте 12 пар черных и белых проводов длиной от 8 до 10 дюймов. Зачистите ¾ дюйма с концов каждого провода. Согните оголенные концы проволоки плоскогубцами, чтобы получились крючки.
6. Протяните провод через отверстия. Оба конца каждого провода должны проходить через соседние отверстия. В каждом отверстии должно быть по четыре провода: два черных и два белых.
7. Провод в световых разъемах. Белые провода соединяются с золотыми контактами розетки. Черные провода соединяются с серебряными контактами. Наденьте провод на контакты по часовой стрелке, чтобы убедиться, что провод надежно закреплен.
8. Возьмите оставшиеся белый и черный провода и подключите их к выключателю. Ваш коммутатор должен иметь инструкции о том, как это сделать.
9. Используйте соединители для проводов, чтобы закрепить провода, затем закрепите их скотчем.
10. Вкрутите лампочку в последний патрон и проверьте свою работу. Щелчок выключателем должен включать и выключать свет. Если это не так, отключите свет и проверьте проводку.
11. Как только вы убедитесь, что ваша проводка работает, отключите свет и закрепите провода на месте. Вы можете просверлить небольшие отверстия в своей форме для стяжек.
12. Отрежьте кончик слезинки. Это создаст ровную кромку для монтажного кронштейна. Закрепите выключатель и кронштейн на месте.
13. Поставьте кольцевую лампу на подставку и ввинтите лампочки.
14. Подключите кольцевую подсветку и проверьте ее.

5. Альтернативный усовершенствованный кольцевой светильник

Эшлин С., автор блога Enjoying Simple, также разместила видео, демонстрирующее ее метод создания кольцевого светильника. Как и у Рассела, в ее конструкции также используются аппаратные решения для обеспечения долговечности. Она сообщает, что свет, который она делает в этом видео, все еще работает спустя два года после его создания:

Кольцевые лампы могут улучшить ваши домашние фильмы, но они не должны стоить больших денег. Если у вас небольшой бюджет, то изготовление кольцевого светильника своими руками — отличное решение для освещения. Чтобы узнать больше о разработке и применении таких методов, как освещение, присоединитесь к программе получения диплома кинопроизводства в Нэшвиллском институте кино сегодня.

Как сделать собственную светодиодную кольцевую подсветку для видео на YouTube

Независимо от того, снимаете ли вы короткометражный фильм или строите студию на YouTube, освещение — одна из самых важных вещей, которые следует учитывать.

Освещение важнее любого другого оборудования, но универсальное освещение, предназначенное для профессионалов видеосъемки, может быть тяжелым и дорогим. Почему бы не сделать кольцо своими руками и сэкономить немного денег? Давайте начнем!

Это руководство также доступно в виде видео здесь:

Что такое кольцевая лампа?

Кольцевая лампа — простое устройство. Это ряд источников света (обычно светодиодов), расположенных по кругу. Чаще всего они используются в качестве бликов 9.0214 — способ привлечь внимание к глазам персонажа и равномерно осветить его лицо. Вы можете использовать их для чего угодно, но они особенно подходят для задач заполнения освещения, поскольку они могут заполнять темные пятна в вашей сцене.

Вы можете увидеть этот свет, отражающийся в моих глазах:

Кольцевые огни особенно хороши для видеоблогов на YouTube или уроков макияжа, где ведущий говорит в камеру. Ютубер Дэвид Вутерсен объясняет в своем видео «Что такое кольцевой свет»:

Что вам нужно

Для этого проекта «Сделай сам» требуется несколько компонентов, но вы можете легко модифицировать его, чтобы использовать имеющиеся у вас материалы.

Вам потребуется:

1. 1 x Круглая рамка
2. 1 x Комплект светодиодных лент RGB 5 м
3. 1 x Зажим

Вот и все! Круглая рама — это то, к чему вы будете прикреплять свои светодиодные фонари, а зажим необходим, чтобы закрепить ваш свет на стойке, штативе или установке для камеры. Этот проект можно легко сделать менее чем за 30 долларов, и вам понадобятся некоторые основные инструменты и расходные материалы, такие как ножницы, краска, паяльник и припой.

Сделать рамку

Эта рама — самая важная часть проекта. Без него у вас не будет возможности прикрепить свои светодиоды, и вы не сможете прикрепить свой свет к чему-либо еще.

Вы можете использовать практически любой для рамки. Картонные, пластиковые или переработанные предметы, похожие на колеса. Тем не менее, я рекомендую сделать его самостоятельно, так как вы не только сможете научиться некоторым навыкам работы с деревом, но и заработаете чувство выполненного долга, создав свой новый светильник.

Этот фонарь измеряет 10 дюймов в диаметре и 4,5 дюйма в диаметре отверстие посередине — через него смотрит объектив вашей камеры. Ваш свет может быть любого размера, который вам нравится, просто не забудьте купить достаточное количество светодиодов, чтобы покрыть все это. Для этого светильника вам понадобится примерно 5 м светодиодной ленты, поэтому убедитесь, что вы соответствующим образом изменили списки деталей, если ваш светильник другого размера.

Начните с листа 1/4-дюймовой древесноволокнистой плиты средней плотности (МДФ). Убедитесь, что он достаточно велик, чтобы соответствовать размерам вашего источника света. Вы можете приобрести небольшие кусочки МДФ в Интернете или в местном хозяйственном магазине.

Если вы хотите быть действительно бережливым, вы можете купить большую круглую табличку, которая сэкономит вам много времени на резку, распиловку и шлифовку, но вам все равно придется вырезать отверстие посередине.

Нарисуйте фигуру света на дереве. Я использовал большую обеденную тарелку, так как она была идеального размера. Нарисуйте меньший круг внутри этого большего круга. В этот внутренний круг будет смотреть ваша камера. Я использовала для этого небольшую миску.

Безопасность превыше всего: волокна МДФ опасны для здоровья. Всегда надевайте подходящую защиту для лица при работе с ним!

После того, как вы нарисовали, используйте лобзик , чтобы вырезать основную фигуру, стараясь максимально точно следовать карандашной линии. Эту рамку можно изготовить без лобзика, используя ручную пилу, но это намного медленнее. В вашем местном хакерском пространстве может быть головоломка или, что еще лучше, кто-то, кто покажет вам, как ею пользоваться!

Вырежьте внутреннее отверстие. Для этой части лобзику нужно несколько небольших входных отверстий. С помощью ручной дрели , сверла или острого предмета проделайте небольшое отверстие. Опять же, ваше местное хакерское пространство может помочь здесь.

После вырезания сгладьте края наждачной бумагой. На этом этапе вы можете исправить любые мелкие ошибки с помощью лобзика. Здесь очень поможет электрическая шлифовальная машина, но наждачная бумага и смазка для локтей также работают одинаково.

Когда закончите, используйте аэрозольную краску, чтобы завершить внешний вид. Наносите краску в хорошо проветриваемом помещении , предпочтительно на открытом воздухе или где-нибудь, например, в мастерской или сарае. Секрет хорошей отделки аэрозольной краской заключается в нанесении нескольких тонких слоев. Ничего страшного, если вам придется отшлифовать между слоями и повторить попытку. Этот этап может занять некоторое время, в зависимости от того, как быстро сохнет краска.

Установка светодиодов

Когда рамка готова, пришло время установить светодиоды. У нас есть полное руководство по светодиодным лентам и Arduino, но сегодня вам не понадобится Arduino. Светодиодные полосы RGB представляют собой трехцветные светодиоды, расположенные на тонкой полосе через каждый дюйм или около того. Прелесть их в том, что вы можете получить практически любой цвет, который только можно вообразить, комбинируя отдельные красные, зеленые и синие светодиоды.

Эти светодиодные комплекты поставляются с блоком питания и пультом дистанционного управления, так что все, что вам (обычно) нужно сделать, это подключить и работать! К сожалению, светодиодные ленты не очень хорошо изгибаются, поэтому вам нужно будет разрезать их, а затем спаять обратно.

Разрежьте светодиодную ленту на части, содержащие примерно три светодиода. Отрежьте полосу вдоль медного соединения в отмеченных местах. Для этого можно использовать ножницы.

После разделения прикрепите каждую часть светодиодной ленты к раме. Светодиодная лента в этом комплекте поставляется с липкой лентой на обратной стороне, поэтому просто снимите защитную пленку.

Обратите внимание на расположение и ориентацию светодиодов. Вам нужно будет припаять четыре провода к каждому концу полоски, чтобы сгруппировать светодиоды в группы по 5 полосок/15 светодиодов . Убедитесь, что вы оставили немного места по краям для зажима.

Один кусок светодиодной ленты содержит разъем для блока питания и блока управления. Убедитесь, что вы расположили эту часть в легкодоступном месте рядом с краем. Инфракрасный пульт дистанционного управления управляет светом, поэтому расположите инфракрасный приемник (маленький болтающийся провод) по направлению к передней части светильника.

Припаяйте светодиоды

Теперь пришло время припаять светодиодные ленты вместе. Не беспокойтесь, если вы никогда раньше ничего не паяли — наше удобное руководство по пайке покажет вам, насколько это просто.

Каждая полоса содержит четыре провода:

• +12 В: Общий разъем питания.
• R: Земля для красных светодиодов.
• G: Масса для зеленых светодиодов
• B: Масса для синих светодиодов.

Просто соедините все разъемы вместе. Соедините R с R , G с G и так далее. Этот этап может быть довольно медленным, но держитесь! После пайки одной светодиодной ленты (содержащей 3 светодиода) подключите источник питания и проверьте свои успехи. это очень трудно устранить какие-либо проблемы, если вы только проверяете после пайки всего. Подключите питание и проверьте после завершения каждого набора подключений.

Отделка

После пайки прикрепите панель управления к задней части с помощью двустороннего скотча, клея или крючков и петель. Используйте зажим, чтобы прикрепить его к штативу или камере. Подключите источник питания, а затем с помощью пульта дистанционного управления отрегулируйте яркость и цвет:

Эти светодиодные ленты способны отображать широкий спектр различных цветов, но наилучшие результаты часто достигаются с более простыми цветами, а не с жирными. красные, синие и зеленые.
