Подогреватель двигателя 220В: устройство и установка

Автономный подогреватель, установленный на ДВС, сокращает время прогрева до нескольких минут. Многие автовладельцы скептически отнесутся к такой перспективе. Однако на практике установить подогреватель намного проще и эффективнее, чем ждать 10-15 минут в холодной машине.

Установка подогревателя для двигателя 220В воздействует не на сам движок, а на антифриз, значительно увеличивая его температуру. Это происходит за счет вольфрамовой спирали и специального блока.

Предпусковой подогреватель двигателя 220В, подсоединенный под движок, работает не постоянно, а только до тех пор, пока двигатель не наберет свою рабочую температуру. Затем, при помощи датчика, он отключается, и мотор продолжает работу в обычном режиме.

Владельцы дизельного движка по достоинству оценят установку подогрева двигателя от 220В, так как этому типу мотора намного сложнее работать при низких температурах. Но и на бензиновый автомобиль поставить подогрев может быть настолько же удобно, как и для дизеля.

Еще одним значительным плюсом, ради которого стоит подключить подогреватель, является экономия бензина и дизтоплива, а также быстрый обогрев всего салона, что очень актуально для владельцев кожаных сидений.

Известные виды устройств

Изготовить предпусковой подогреватель двигателя своими руками вполне возможно при наличии некоторых навыков и умений. Но для начала необходимо разобраться, какими они бывают в серийном производстве.

Подогреватель топлива существует двух видов:

  • автономный;
  • электрический.

Установка электрического подогревателя считается более простой. Он имеет небольшую стоимость, и монтаж его очень прост. В его основе лежит особый блок, который подогревает агрегат. Работает правильно подключенный подогрев двигателя от 220 В. В комплекте с ним часто находится:

  • аккумулятор;
  • система дистанционного управления;
  • термодатчик и таймер.

Схема установки электрического подогревателя двигателя очень проста, поэтому использовать ее может каждый автовладелец. Главным минусом можно считать лишь количество потребляемой энергии, которое достаточно высоко для такого устройства.

Автономный предпусковой подогрев двигателя, изготовленный своими руками установить намного труднее. Его система сложнее, стоимость выше. Они включаются при помощи кнопки, не требуют наличия сети электропитания. Установленный автономный подогрев работает от топливной системы или от специального бензинового бачка.

В основе работы лежит принцип рециркуляции воздуха, который позволяет завести двигатель и быстро начать движение вне зависимости от погодных условий и сети электропитания. Устройство прогревает антифриз, который затем поднимается, поступает в радиатор, вновь охлаждается и возвращается в нагреватель.

Так жидкость циркулирует до тез пор, пока не прогреет всю систему, и та не достигнет рабочей температуры. Автономный подогрев, подключаемый к системе охлаждения, можно установить в любое место, что свободно под капотом авто. А также он быстро осуществляет обогрев салона.

Монтаж и установка устройства

Перспектива не ждать морозным утром лишние минуты пока прогреется движок, кажется очень заманчивой для автолюбителей. Многие автомобилисты на этом этапе зададутся вопросом, существует ли самодельный подогрев. И как установить подогрев двигателя своими силами?

Чтобы понять, как сделать предпусковой подогреватель двигателя, для начала придется смириться, что работать он будет от электричества. Следовательно, наличие розетки на парковке будет одним из условий эксплуатации.

Итак, подогреватель двигателя 220В собранный своими руками будет состоять из ТЭНа, арматуры и нескольких фиттингов. ТЭН необходимо подсоединить к малому кругу системы охлаждения и снабдить его насосом, чтобы при выключенном двигателе жидкость могла циркулировать.

Установка предпускового подогревателя двигателя имеет достаточно простую инструкцию, а для большего удобства в интернете существуют видеоролики, пошагово объясняющие ход действия.

Первое, что потребуется для сбора и установки подогревателя — тройник для дюймовой трубы стандартного образца. Его можно приобрести в любом магазине по продаже сантехники, там же можно купить и ТЭН, который также потребуется, чтобы собрать свой агрегат. Лучшим вариантом станет ТЭН с уже встроенным термостатом на 1,5 кВт.

Тэн устанавливается в торец тройника, а на другой конец монтируется десятисантиметровая труба. Она необходима для более быстрого подогрева системы. На свободный выход и конец трубы устанавливаются заглушки для дальнейшего подключения шлангов.

Теперь полученную деталь подключаем к системе циркуляции ОЖ в автомобиле. Для этого нужно найти место разрыва шланга снизу, где осуществляется выход к печке, и встроить самодельное устройство. К контактам ТЭНа подключается провод подходящего сечения, и на этом первый этап можно считать успешно завершенным.

Далее следует подключение насоса, с помощью которого и будет циркулировать жидкость. Проще всего будет использовать насос от Газели, так как он является универсальным и имеет достаточно доступную стоимость. Его подключают перед нагревателем при помощи разомкнутого реле к сети авто или обычной розетке.

Это основные пункты, по которым производится установка подогрева двигателя.

Опасность непроверенных систем

Если у Вас нет абсолютно никаких навыков для выполнения подобной работы, лучшим вариантом станет приобретение уже готового устройства. Как подключить подогрев в этом случае расскажет инструкция, которая прилагается к агрегату.

При самостоятельном вмешательстве в систему двигателя внутреннего сгорания и цикла его охлаждения, есть риск повредить некоторые элементы в том случае, если о внутреннем строении автомобиля Вам известно понаслышке.

Если же желание разобраться и самостоятельно выполнить все работы слишком велико, то следует заручиться помощью. Обычно опытный автомобилист может разобраться в той части системы, где производится установка подогрева и подскажет расположение необходимых деталей.

Самым простым в использовании, но при этом самым функциональным считается устройство для дизельных двигателей ПЖД. Стоит он скромно, а работает эффективно. Поддерживает ручной и автоматический запуск, работает с тосолом и антифризом, на среднем режиме мощности потребляет меньше литра топлива за час работы.

ПЖД способен выдерживать температуры до −45 градусов. Установить его самостоятельно можно при помощи инструкции или же обратившись в ближайший автосервис, где эту работу выполнят за несколько минут.

Помните, что любое вмешательство во внутреннее строение автомобиля должно быть квалифицированным.

Прежде чем задаваться вопросом, как установить предпусковой подогреватель двигателя в зимний сезон, проконсультируйтесь с мастером. Опытный специалист поможет определить, какая модель лучше всего подойдет именно для Вашего авто, модели, года выпуска и пробега, или же вовсе не стоит ставить подогрев.

Каждый автомобиль уникален. И не факт, что подогреватель, который замечательно подходит на машину соседа, так же хорошо будет сокращать время прогревания двигателя другого транспортного средства.

Всегда стоит полагаться только на авторитетное мнение специалиста.

Установка подогревателя

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ ПОДОГРЕВАТЕЛЯ «Старт-Классик», «Старт-М», «Старт»:

Электроподогреватель должен располагаться в моторном отсеке автомобиля как можно ниже. Входной патрубок по возможности должен находиться ниже сливного отверстия (заглушки) в блоке цилиндров (а).

При прокладке рукавов необходимо обеспечить постоянные уклоны, не допуская образования сифонов (а, б).

Общие рекомендации по установке «Старт-Классик»

Расположение подогревателя вертикальное, крышкой вниз. Допустимый наклон от вертикали — 30° (в, г). Патрубок, расположенный под углом — всегда только входной, т.к. в нём расположен впускной клапан.

Общие рекомендации по установке «СТАРТ», «СТАРТ-М»

Общие рекомендации по установке «Старт-Турбо»

1. Последовательно отопителя салона.

2. Последовательно дополнительным патрубкам системы охлаждения (теплообменник масляной магистрали двигателя, патрубки малого круга двигателя)

3. В двигателях с нижним расположением термостата и наличием сливной пробки блока двигателя возможна следующая схема: забор охлаждающей жидкости из сливного отверстия блока двигателя через штуцер из комплекта, подача нагретой жидкости в верхний патрубок основного радиатора через тройник из комплекта.

4. В двигателях с верхним расположением термостата и наличием сливной пробки на блоке двигателя возможна следующая схема: забор охлаждающей жидкости из сливного отверстия блока двигателя через штуцер из комплекта, подача нагретой жидкости в нагнетающий патрубок отопителя салона через тройник из комплекта.

Общие рекомендации по установке «Старт-Мини»

1. Очистить гнездо от грязи.

2. Нанести на посадочное место подогревателя герметик и ударами молотка через оправку запрессовать подогреватель в гнездо, ориентируя выводы ТЭНа со шнуром вниз. При запрессовке не допускать перекосов корпуса подогревателя.

3. Закрепить электрошнур стяжками так, чтобы он не касался подвижных и сильно нагревающихся частей двигателя.


Общие рекомендации по установке «Старт-М1 / М2 / МП»

Внимание! С учётом конструктивных особенностей все подогреватели серии Старт-МП должны устанавливаться только крышкой вниз с наклоном оси патрубков от 15 до 60 градусов к горизонтали во избежание скопления воздуха в полости нагревателя и выхода его из строя вследствие перегрева.(см.рис.3)

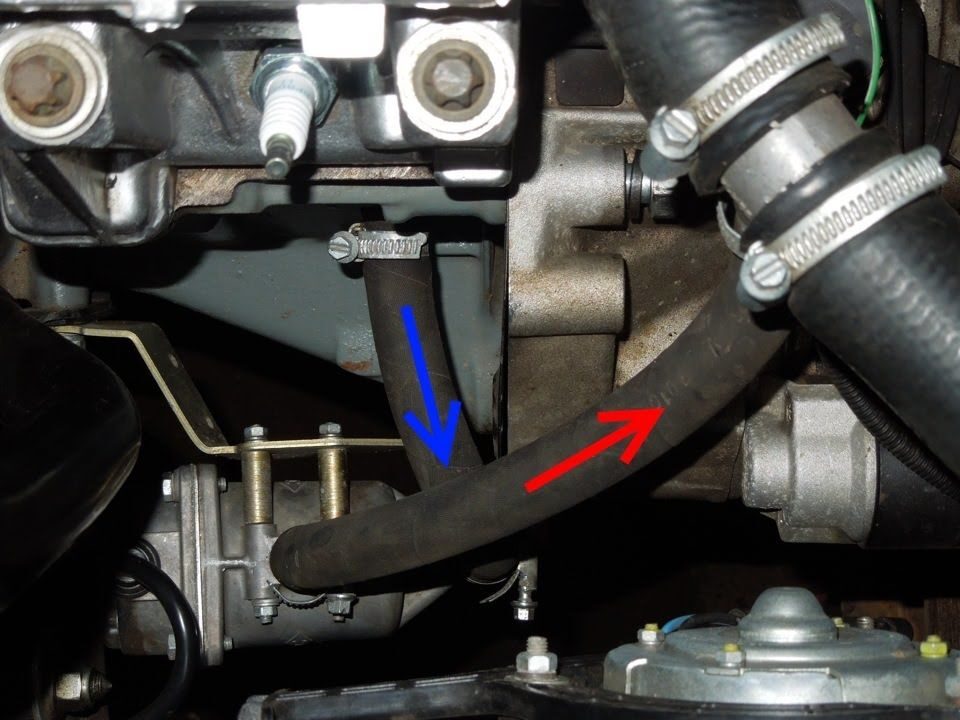

Электроподогреватель, устанавливается в разрезы соединительных шлангов жидкостной системы охлаждения двигателя. Но шланг должен вести вверх к двигателю и в нем не должен быть установлен термостат двигателя.

Подогреватель «Старт-МП», требуется устанавливать таким образом, чтобы один из патрубков был выше относительно другого патрубка


Электроподогреватель устанавливается в разрез нижнего патрубка радиатора (для автомобилей с верхним расположением термостата)


Электроподогреватель устанавливается в разрез нижнего патрубка радиатора  (для автомобилей с верхним  расположением термостата).



Для обеспечения безопасной и продолжительной работы электроподогревателя необходимо следить за исправностью системы охлаждения и поддерживать необходимый уровень ОЖ в системе.



Как установить блок обогревателя

Запуск автомобиля в зимнее время может быть проблемой для большинства, но установка простого блок обогревателя может устранить большинство, если не все, проблемы с автомобилем. Если вам интересно, как установить блок обогревателя, это краткое руководство предоставит вам всю информацию, необходимую для того, чтобы ваш автомобиль прогрелся и был готов к работе при минусовых температурах.

Что такое блок-нагреватель?

Блочный нагреватель — гениальная бесценная деталь из автомобильная технология , которая может помочь вашему автомобилю работать и запускаться более надежно при низких температурах. Блок обогревателя работает, прогревая двигатель автомобиля и моторные жидкости, позволяя моторному маслу более эффективно циркулировать в двигателе. Конечным результатом является меньше времени, затрачиваемого на ожидание достижения двигателем оптимальной рабочей температуры.

Блочные нагреватели состоят из двух основных компонентов — нагревательного элемента и шнура питания. Нагревательный элемент установлен в порту блока цилиндров (часть двигателя, в которой, помимо прочего, находятся цилиндры). Нагревательный элемент отдает тепло двигателю, используя энергию, подаваемую через шнур.

Типы нагревателей и их установка

Прежде чем вы решите приобрести нагреватель, важно знать различные типы нагревателей. Есть пять типов, которые нужно пройти: встроенные нагреватели, нагреватели морозильной пробки, патронные нагреватели, нагреватели сливной пробки и нагреватели масляного поддона. Позвольте нам кратко обобщить каждый тип блочного нагревателя и процесс установки.

Канальный обогреватель

Канальные обогреватели являются наиболее традиционным способом подачи тепла к двигателю автомобиля, а также одним из самых надежных типов обогревателей. Принцип работы встроенных нагревателей прост, но очень эффективен. Жидкости, циркулирующие по шлангу охлаждающей жидкости, проходят мимо только что установленного отопителя.

Этапы установки
  • С помощью ножниц разрежьте шланг охлаждающей жидкости на две части. другой конец только что отрезанного шланга

Нагреватель замерзающей пробки

Этот тип обогревателя идеально подходит для автомобилей с замерзающей пробкой. Нагреватели замерзающих свечей очень эффективны и могут мгновенно довести моторные жидкости до нужной температуры. Тем не менее, установка может стать проблемой для тех, кто не очень разбирается в автомобилях.

Нагреватель охлаждающей жидкости напрямую подает тепло охлаждающей жидкости двигателя, поддерживая ее жидкую консистенцию. Поначалу настроить обогреватель может быть сложно, но вы сразу же освоитесь с ним после первого выстрела.

Этапы установки
  • Слейте охлаждающую жидкость из двигателя автомобиля
  • Обратитесь к руководству по эксплуатации, чтобы узнать, как снять пробку морозильной камеры
  • Убедитесь, что оставшийся уровень охлаждающей жидкости ниже пробки морозильной камеры
  • Вытрите все остатки охлаждающая жидкость из отверстия морозильной пробки
  • Снимите уплотнительное кольцо нагревателя блока
  • Проверьте отверстие, на мгновение вставив нагреватель блока в заглушку отверстия для замораживания, убедившись в отсутствии контакта с другими компонентами
  • Снимите нагреватель блока и отметьте его положение относительно отверстия заглушки
  • Снова вставьте уплотнительное кольцо
  • Снова вставьте блок обогревателя в предыдущее отверстие
  • Залейте охлаждающую жидкость в двигатель, проверяя наличие утечек
  • Подсоедините электрическую систему автомобиля к блоку обогревателя

Совет: Одну из заглушек двигателя снять легче, чем другие. Найдите этот штекер для более быстрой настройки. Кроме того, используйте силиконовый герметик вокруг уплотнительного кольца для дополнительной защиты от влаги и протечек.

Картриджный нагреватель

Картриджные нагреватели невероятно эффективны и просты в установке, но подходят не для каждой модели автомобиля. Этот тип отопителя совместим только с автомобилями с расположенными рядом металлическими корпусами и бачками охлаждающей жидкости. Если это не описывает компоновку двигателя вашего автомобиля, то вам нужно искать другие варианты обогрева.

Картриджные нагреватели используют теплопроводность для быстрой передачи тепла охлаждающей жидкости двигателя. Установка выполняется за считанные минуты, и риск протечки практически нулевой. Эти два фактора делают картриджные нагреватели дорогостоящим, но стоящим вариантом.

Этапы установки
  • Найдите отверстие в головной части двигателя
  • Вставьте картриджный нагреватель через блок двигателя
  • Защелкните зажим сбоку блока, чтобы он не выскользнул
  • Возьмите шнур питания и протяните его к решетке автомобиля для быстрого доступа в будущем.

Совет. Нанесите большое количество силиконового герметика вокруг разъема картриджного нагревателя, чтобы предотвратить повреждение от влаги.

Нагреватель сливной пробки

Нагреватель сливной пробки практически идентичен нагревателю замерзающей пробки. Единственное ключевое отличие состоит в том, что это устройство заменяет сливную пробку двигателя, а не одну из замерзающих пробок.

Установка нагревателя сливной пробки практически идентична процессу установки нагревателя пробки замерзания.

Этапы установки
  • Слив охлаждающей жидкости из двигателя автомобиля
  • Вытрите остатки охлаждающей жидкости с внутренней резьбы отверстия
  • Используйте уплотнительную ленту на внутренней резьбе для дополнительной защиты от утечек
  • Закрепите блок нагревателя в резьбовом отверстии сливного отверстия
  • Залейте охлаждающую жидкость в двигатель, одновременно проверяя наличие утечек.
  • Подсоедините электрическую систему автомобиля к блоку обогревателя.

Подогреватели масляного поддона

Принцип нагревателя масляного поддона прост, но эффективен. Этот тип блочного нагревателя поставляется с клейкой прокладкой, которая позволяет ему приклеиваться к масляному поддону двигателя автомобиля или масляному поддону коробки передач. Установка этих обогревателей не может быть проще.

Этапы установки
  • Очистите наружную поверхность масляного поддона двигателя и/или масляного поддона трансмиссии с помощью очистителя тормозов
  • Снимите защитную бумагу с нагревателя, чтобы открыть клейкий слой
  • Приклейте нагреватель к внешней поверхности Масляный поддон двигателя и/или масляный поддон трансмиссии

Совет: Не стесняйтесь приклеивать нагреватель масляного поддона к обоим поддонам для повышения эффективности нагрева

Last Words

И на этом, смазочные обезьяны, завершается наше руководство по установке блок отопителя в машине. Во-первых, ознакомьтесь с различными типами обогревателей и посмотрите, какие методы совместимы с вашим автомобилем. Если ваш автомобиль поддерживает его, мы настоятельно рекомендуем использовать нагреватель с картриджем, но зимой подойдет любой тип.

Обзор установки нагревателя блока

Итак, вы рассматриваете возможность использования нагревателя блока. Вы приняли правильное решение, если вы действительно решили его использовать! Итак, вы здесь, чтобы узнать некоторые идеи об установке блочного обогревателя, а также о стоимости его приобретения и установки. Что ж, нет однозначного ответа на вопрос: «Сколько стоит установить блок-конвектор?». Также нет однозначного ответа на вопрос, как установить блок-конвектор. Тем не менее, есть общий обзор, чтобы дать вам хорошее представление и дать вам представление о диапазоне, по крайней мере, по стоимости и варианту «сделай сам», а также о том, как и где они были установлены.

Итак, во-первых, стоимость вашего обогревателя будет зависеть от типа и стиля, которые вам понадобятся для вашего конкретного двигателя. Итак, давайте просто приступим к делу. Блочные нагреватели могут стоить от 40 до 120 долларов. С типичными и наиболее популярными из них, которые используются сегодня, кажется, что они стоят около 70 долларов! Это довольно небольшая инвестиция, учитывая огромную выгоду, которую вы получите в обмен на ее использование. Итак, у вас есть общее представление о стоимости. Теперь это только покупка обогревателя. Если вы хотите, чтобы он был установлен для вас, очевидно, что стоимость увеличится.

Стоимость установки блочного нагревателя также может варьироваться. Это связано с тем, что некоторые из них могут быть установлены в замораживающие порты, до которых довольно легко добраться, а некоторые могут быть немного сложнее. Как вы хорошо знаете, чем больше времени занимает механика, тем выше стоимость! Тем не менее, можно с уверенностью сказать, что в диапазоне от 100 до 200 долларов за установку блок-нагреватель должен покрывать среднюю стоимость труда. Вы все еще находитесь в диапазоне минимальных инвестиций для преимуществ, которые будет предлагать ваш обогреватель, подробнее об этом позже!

Итак, теперь перейдем к местам установки и инструкции.
