Карбюратор ВАЗ-2109

Карбюратор ВАЗ-2108 и его модификации

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор

На двигателях -2108, -21081 и -21083 устанавлива­ются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дрос­сельных заслонок

Привод дрос­сельных заслонок — механический, тросовый.

Карбюраторы имеют сба­лансированную поплавковую камеру, систему отвода картерных газов, по­догрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромаг­нитный запорный клапан холостого хода.

Двигатель-21081 комплектует­ся карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010.

Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.

Топливо подается в карбюратор че­рез сетчатый фильтр и игольчатый клапан.

Последний поддерживает в поплавковой камере заданный уровень топлива.

Поплавковая камера — двухсекци­онная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах автомобиля).

Из поплавко­вой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные ко­лодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульси­онных трубок (главные воздушные жиклеры).

Через распылители топливно-воздушная эмульсия попадает в малые и большие диффузоры кар­бюратора.Система холостого хода отбирает топ­ливо из эмульсионного колодца, после главного топливного жиклера первой камеры.

Топливо проходит через жик­лер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода).

Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом «качества».

Винтом «количества» (числа оборотов) регулируется величина открытия дроссельной заслонки первой камеры на холостом ходу.

Особенности устройства

На автомобиле базовой модели ВАЗ-2115 с бесконтактной системой зажигания горючей смеси устанавливается карбюратор 21083—1107010-31 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев зоны дроссельной заслонки первой камеры.

В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер мощностных режимов, эконостат, диафрагменный ускорительный насос, полуавтоматическое пусковое устройство.

На принудительном холостом ходу включается экономайзер принудительного холостого хода.

На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114—1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Тарировочные данные карбюратора приведены в таблице 1.

* Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.

Настройка микроизмерителей осуществляется по эталонным жиклерам. ** Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике. Контролю в процессе эксплуатации не подлежит.

Топливо через сетчатый фильтр 4 (рис. 1) и игольчатый клапан 6 подается в поплавковую камеру.

Из поплавковой камеры топливо поступает через главные топливные жиклеры 9 в эмульсионные колодцы и смешивается с воздухом, выходящим из отверстий эмульсионных трубок 1, которые изготовлены заодно с главными воздушными жиклерами.

Через распылители 2 топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора. дроссельные заслонки 8 и 10 соединены между собой таким образом, что вторая камера начинает открываться, когда первая уже открыта на 2/3 величины.

Таблица  Тарировочные данные  карбюратора 21083—1107010—31

Главная дозирующая система

Система холостого хода

Забирает топливо из эмульсионного колодца после главного топливного жиклера 7

Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода).

Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 содержания окиси углерода (СО) в отработавших газах.

Переходные системы

При открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливновоздушная смесь поступает:

— в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении;

— во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении.

Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

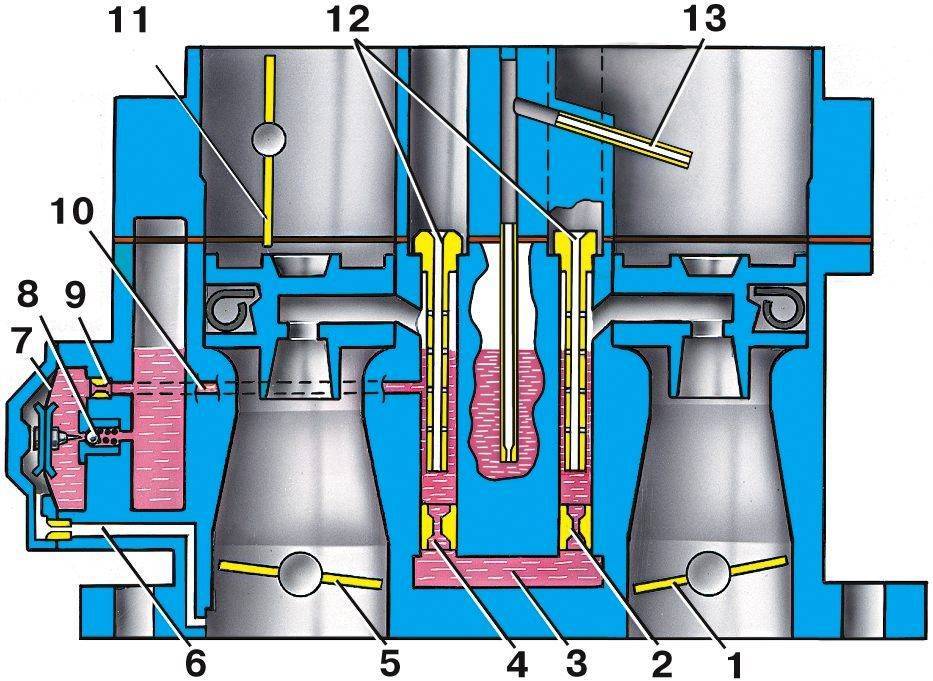

Экономайзер мощностных режимов

Срабатывает при определенном разрежении за дроссельной заслонкой 5

Топливо забирается из поплавковой камеры через шариковый клапан 8.

Клапан закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.

Эконостат

Работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках.

Топливо из поплавковой камеры через жиклер 3 поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

Ускорительный насос

Ускорительный насос диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8.

При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора, обогащая горючую смесь.

Производительность насоса не регулируется и зависит только от профиля кулачка.

Полуавтоматическое пусковое устройство

Улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя (рис. 6).

При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой.

После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства.

По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8

На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Экономайзер принудительного холостого хода

Отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), снижая расход топлива и выброс углеводородов в атмосферу.

На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин-1 и при замкнутом на “массу” концевом выключателе карбюратора (педаль отпущена) запорный электромагнитный клапан выключается, подача топлива прерывается.

При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин^-1 блок управления включает электромагнитный запорный клапан (хотя концевой выключатель и включен на “массу”), начинается подача топлива через жиклер холостого хода, двигатель постепенно выходит на режим холостого хода.

Снятие и установка карбюратора на автомобиле

Снятие и установку выполняйте только на холодном двигателе. для этого снимите воздушный фильтр.

Отсоедините от сектора 11 рычага управления дроссельными заслонками трос и возвратную пружину 12.

Выверните винт крепления и снимите блок 3 подогрева карбюратора

Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода и шланги полуавтоматического пускового устройства.

Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы.

Установку карбюратора выполняйте в обратном порядке.

Перед установкой проверьте состояние проставки карбюратора и плоскостей соединения впускной трубы с карбюратором.

Не допускается крепление и подтягивание гаек крепления нагретого карбюратора.

После установки отрегулируйте привод управления карбюратором, а также холостой ход двигателя.

Привод управления карбюратором должен работать без заеданий.

Разборка карбюратора

Выверните винты крепления крышки карбюратора, отсоедините тягу 17 (см. рис 6) приоткрывания дроссельной заслонки первой камеры и осторожно снимите крышку, чтобы не повредить прокладку, поплавок и трубки эконостата и переходной системы второй камеры.

Разберите крышку карбюратора.

Оправкой осторожно вытолкните ось 1 (рис. 9) поплавков 3 из стоек и, не повреждая язычков поплавков, снимите их.

Снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, выверните патрубок 12 подачи топлива и выньте топливный фильтр 14.

Выверните корпус топливного жиклера 10 холостого хода с электромагнитным запорным клапаном 11 и выньте жиклер.

Выверните винты крепления и снимите крышку 5 полуавтоматического пускового устройства.

Снимите стопорную шайбу и отсоедините тягу от рычага 9 воздушной заслонки.

Выверните винты крепления и снимите корпус 15 полуавтоматического пускового устройства в сборе с корпусом 19 биметаллической пружины, жидкостной камерой 18 и рычагами привода.

Разберите корпус карбюратора, для чего выполните следующие операции.

ПРЕДУПРЕЖДЕНИЕ

Разборка полуавтоматического пускового устройства не рекомендуется.

Категорически запрещается поворачивать биметаллическую пружину пускового устройства как в направлении навивки, так и в обратном направлении.

Несоблюдение этого требования приведет к повреждению биметаллической пружины и отказу работы пускового устройства карбюратора.

С помощью отвертки снимите кронштейн возвратной пружины и сектор 23, вывернув винт крепления к рычагу управления дроссельными заслонками.

Выверните из рычага 18 ось тяги 17 приоткрывания дроссельной заслонки первой камеры и отсоедините ее от рычага.

Снимите крышку 5  ускорительного насоса с рычагом 6 и диафрагмой 4. Выньте распылители 12 ускорительного насоса и распылители 13 первой и второй камер.

Распылители 12 вынимайте только за корпус распылителей.

Отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 7 привода ускорительного насоса и шайбу.

Выверните винт крепления, снимите электрический провод с регулировочного винта 1 количества смеси холостого хода и при необходимости выверните винт 1.

Выньте штопором пластмассовую заглушку 30 и выверните регулировочный винт 32 качества (состава) смеси холостого хода.

Снимите крышку 8 экономайзера мощностных режимов, диафрагму 9 и пружину.

Выверните топливный жиклер 10 экономайзера мощностных режимов, главные воздушные жиклеры 14 с эмульсионными трубками и главные топливные жиклеры 15 главных дозирующих систем.

При необходимости выверните винты крепления дроссельной заслонки 28 первой камеры, снимите заслонку и выньте ось в сборе с рычагами привода.

Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 20 второй камеры и выньте ось заслонки.

Очистка и проверка технического состояния деталей карбюратора

Топливный фильтр

Промойте фильтр в бензине и продуйте сжатым воздухом.

Проверьте состояние фильтра. Если фильтр или патрубок подвода топлива повреждены, замените их новыми.

Поплавковый механизм

Промойте детали в бензине, проверьте состояние.

Поплавки не должны иметь повреждений.

На уплотняющей поверхности игольчатого клапана и его седла не допускается повреждений, нарушающих герметичность клапана.

Клапан должен свободно перемещаться в своем гнезде, а шарик не должен зависать.

Вес поплавков не должен быть более 6,23 г. Неисправные детали замените новыми.

Крышка карбюратора

Очистите от грязи и масла крышку и все отверстия и каналы.

Промойте крышку в ацетоне или бензине и продуйте сжатым воздухом.

Осмотрите уплотняющие поверхности крышки. Если имеются повреждения, замените крышку новой.

Полуавтоматическое пусковое устройство

Чтобы не нарушить смазочных качеств втулок, осей и рычагов, запрещается промывать корпус устройства и его детали.

Жиклеры и эмульсионные трубки

Очистите жиклеры и эмульсионные трубки от грязи и смолистых соединений, промойте их ацетоном или бензином и продуйте сжатым воздухом.

Нельзя очищать жиклеры металлическим инструментом или проволокой, а также протирать жиклеры и другие детали карбюратора ватой, тканью или ветошью, так как ворсинки могут засорить топливоэмульсионный тракт.

При сильном засорении можно очистить жиклеры иглой из мягкого дерева, смоченной ацетоном.

Корпус карбюратора

Очистите корпус от грязи и масла.

Промойте его каналы ацетоном или бензином и продуйте сжатым воздухом.

При необходимости каналы и эмульсионные трубки очистите специальными развертками.

Осмотрите уплотняющие поверхности корпуса, при их повреждениях или деформациях корпус замените новым.

Ускорительный насос

Очистите детали насоса, промойте их в бензине и продуйте сжатым воздухом.

Проверьте легкость перемещения шарика в распылителе и движение подвижных элементов насоса (рычага, деталей диафрагмы).

Заедания не допускаются. диафрагма должна быть целой, без повреждений.

Проверьте состояние уплотняющих поверхностей и прокладок. Поврежденные детали замените новыми.

Экономайзер мощностных режимов

диафрагма должна быть целой и без повреждений.

При полной длине толкателя диафрагмы (включая головку), меньшей 6,0 мм, замените диафрагму в сборе с толкателем.

Сборка карбюратора

Карбюратор собирайте в последовательности, обратной разборке. При этом обращайте внимание на следующие моменты.

Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.

Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Нм (1,5 кгсм).

Момент затяжки электромагнитного запорного клапана должен быть 3,68 Нм (0,4 кгсм).

Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров.

При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.

При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты на специальном приспособлении, исключающем деформацию осей заслонок.

Регулировки и проверки карбюратора

Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 м вод. ст.)

После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10—15 с.

Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.

В случае утечки топлива замените игольчатый клапан.

Установка уровня топлива в поплавковой камере

Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 11 Установка уровня топлива в поплавковой камере: 1 — поплавок; 2 — корпус биметаллической пружины; 3 — прокладка; 4— калибр для проверки положения поплавков; 5 — игольчатый клапан

Правильность установки поплавка 1 (рис. 11 ) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх.

Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка.

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Регулировка привода карбюратора

При полностью нажатой педали 1 управления дроссельными заслонками дроссельная заслонка второй камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода.

При отпущенной педали дроссельные заслонки обеих камер должны быть полностью закрыты. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

Проверка установки биметаллической пружины полуавтоматического пускового устройства карбюратора: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4— винты крепления корпуса биметаллической пружины; 5 — болт крепления
жидкостной камеры

Проверка работы полуавтоматического пускового устройства карбюратора

Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры.

При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты.

Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт.

Запустите холодный (температура охлаждающей жидкости 15—25°С) двигатель и проверьте через 15—20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400) мин.

Если частота вращения не соответствует данной, отрегулируйте пусковой зазор Б у дроссельной заслонки первой камеры до величины (1,1- 0,05) мм.

Регулировки пусковых зазоров

Регулировку выполняйте на холодном двигателе, когда воздушная заслонка прикрыта пусковым устройством.

Снимите воздушный фильтр и проверьте пусковой зазор А (рис. 6) воздушной заслонки 7. Если зазор А не соответствует величине (2,5 0,2 мм), снимите стопор регулировочного винта 11 и отрегулируйте данный зазор этим винтом.

Регулировку пускового зазора Б у дроссельной заслонки первой камеры необходимо выполнять на снятом карбюраторе.

Закройте дроссельную заслонку 1 первой камеры.

Отверткой поверните кулачок 10 против часовой стрелки и установите упор рычага 14 на наибольшую по радиусу ступень.

Винтом 15 отрегулируйте зазор Б у дроссельной заслонки, равным (1 ,10,05) мм.

Поставьте снятые узлы и детали, запустите двигатель, проверьте через 15—20 с после запуска частоту вращения коленчатого вала холодного двигателя, которая должна быть равной 2400 200 мина.

Частота вращения коленчатого вала прогретого двигателя на холостом ходу должна быть равной 750—800 мина.

Регулировка холостого хода двигателя

Рис. 13 Винты регулировки холостого хода двигателя: 1 — — регулировочный винт количества смеси холостого хода; 2 — регулировочный винт 2 — 3 качества (состава) смеси з холостого хода; 3— уплотнительное кольцо; 4 — заглушка регулировочного винта

Регулировка обеспечивается регулировочным винтом 2 (рис. ) качества (состава) смеси и регулировочным винтом 1 количества смеси.

Регулировочный винт 2 закрыт заглушкой 4. для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90—95 °С), с отрегулированными зазорами в механизме газораспределения,с правильно отрегулированным углом опережения зажигания.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750—800 мин¹.

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (10,3)% при данном положении винта 1 [содержание СО приводится к 20 °С и 101,3 кПа (760 мм рт. ст.)].

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее — не заглохнуть.

В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750—800 мин¹.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Регулировка привода карбюратора выполняется при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок. (При полностью отпущенной педали «газа» трос привода не должен быть натянут!).

Регулировка пускового устройства

При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.

Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С.

Этот зазор регулируем, поворачивая шлицевой отверткой или ключом на «7» винт (по стрелке) на рычаге привода дроссельной заслонки.

При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора.

При этом воздушная заслонка должна приоткрыться на пусковой зазор В (см. таблицу)

Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства.

Вставив в прорезь (по стрелке) шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя.

Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 800±50 мин-¹ и содержание оксида углерода (СО) 0,7-1,3 %, после чего напрессовывают на головку винта «качества» ограничительную пластмассовую втулку.

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта «количества» устанавливаем частоту вращения коленчатого вала, а винтом «качества» — содержание в отработавших газах окиси углерода.

При нажатии педали «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.

При повороте винта «количества» по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта «качества» по часовой стрелке содержание СО в отработавших газах уменьшается.

Проверка работы механизма блокировки второй камеры

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки.

Затем поворачиваем рычаг управления дроссельными заслонками до полного открытия дроссельной заслонки первой камеры.

Дроссельная заслонка второй камеры должна при этом остаться закрытой.

Поворачиваем  рычаг  управления воздушной заслонкой по часовой стрелке до упора (воздушная заслонка должна полностью открыться), а рычаг управления дроссельными заслонками — до полного открытия заслонок.

Если дроссельная заслонка второй камеры при этом останется закрытой, необходимо устранить заедание рычага блокировки второй камеры (причиной может быть и отсоединение пружины рычага блокировки).

Карбюратор ВАЗ 2109: схема и особенности ремонта

Содержание:

• 1 Устройство
• 2 Эксплуатация и ремонт

На автомобиле ВАЗ 2109, как и на большей части представителей «классики», устанавливается карбюратор «Солекс». Среди своих «коллег», «Озон», «Вебер» и т.д., его характеристики значительно лучше, поэтому выбор пал на то, чтоб его и поставить на данный ВАЗ.

Устройство

Карбюратор ВАЗ 2109, состоит из двух основных элементов – корпус и крышка. Все детали, в основном, находятся в корпусе (насос, жиклеры, поплавок и т.д.). Также, в систему питания, с которой может быть связан ремонт, входят: свечи, ЭПХХ, и так далее.

Для нормальной работы двигателя ВАЗ 2109, просто бензина недостаточно. Карбюратор, также, должен получать и воздух. Он поступает через клапан в блок поплавковой камеры, где перемешивается с топливом, и образует горючую смесь.

Помимо того, когда автомобиль ВАЗ 2109 находится в движении, он также может быть в недвижимом состоянии, но при работающем двигателе. Тут уже срабатывает такое устройство, как холостой ход. Он регулируется отдельно, подавая топливо через электромагнитный клапан в поплавковую камеру. Схема управления холостым ходом, включает в себя электронный прибор – экономайзер. Он активирует электромагнитный клапан при оборотах, менее 1700 об/мин, и деактивирует при нажатии на педаль газа.

Очень важно знать, что питание, не всегда проходит через экономайзер. Иногда, схема холостого хода обходит данное устройство, включая электромагнитный клапан напрямую, от зажигания.

Устройство камеры экономайзера

Также, карбюратор имеет такое устройство, как: блок управления ЭПХХ. Он служит для уменьшения количества выхлопных газов, и для снижения расхода топлива. Блок управления ЭПХХ, на автомобиле ВАЗ 2109 крепится отдельно, от всей системы питания. Например, когда автомобиль движется с спуска, находясь на включенной передаче, педаль газа полностью отпущена. При этом, дроссельная заслонка закрывается, и блок управления ЭПХХ активизируется, поднимая электромагнитный клапан.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

• Вынимаем распылитель;
• Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали;

Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Как устроен карбюратор ВАЗ-2109?

Карбюратор ВАЗ-2109 — устройство, выполняющее функцию подготовки рабочей смеси для дальнейшего ее проникновения в камеру сгорания двигателя. По сути, эта деталь дозирует нужное количество воздуха, который необходимо смешать с бензином, чтобы готовое вещество полностью сгорело внутри ДВС. А для того, чтобы в мотор попала нормальная смесь, не очень бедная и не обогащенная, существуют специальные устройства, такие как экономостат, экономайзер, пуско-обогащающее устройство и ускорительный насос. Они входят в состав каждого дозирующего элемента на ВАЗ-2109.легковые автомобили. Карбюратор «девятки» и его устройство подробно рассмотрены в этой статье.

Экономостат и ускорительный насос:

• Поплавковая камера;
• Небулайзер ускорительного насоса;
• Диск привода акселератора;
• Распылитель экономостата;
• Насос струйный;
• Напорные и топливные клапаны;
• Жиклер экономостата;
• Рычаг дроссельной заслонки;
• Пружина поршня;
• Обратный клапан ;
• Вал привода ускорительного насоса;
• Дроссельный клапан;
• Поршень ускорительного насоса.

Экономайзер

Без него не обходится ни один карбюратор ВАЗ-2109. Это устройство, которое обогащает топливную смесь при полной нагрузке двигателя. Чаще всего этот механизм взаимодействует с основной системой дозирования, тем самым увеличивая количество поступающего бензина на смесеобразование. Дополнительное топливо поступает в жиклер форсунки через клапан с пневматическим или механическим приводом.

Экономостат

Имеет аналогичную функцию (как и первый прибор) — обогащение смеси при нагрузке двигателя. Однако от экономайзера он отличается более простой конструкцией.

Принцип работы экономостата

При работе двигателя в диффузоре создается разрежение, при котором бензин поступает в воздушный поток из поплавковой камеры. При этом он проходит через топливный жиклер экономостата (эти детали также устанавливаются в карбюратор на ВАЗ-2109). Попадая в воздушный поток, готовая смесь рассеивается. Если двигателю нужна более обогащенная смесь, в ячейку поступает больше бензина. Таким образом, экономостат может регулировать расход и дозировку топливно-воздушной смеси для прохождения в камеру сгорания.

Зачем в карбюратор ВАЗ-2109 установлен ускорительный насос?

Если первые два устройства служили для обогащения топливно-воздушной смеси при полной нагрузке двигателя, то насос работает при открытии дроссельной заслонки. Может иметь вакуумный или механический привод. Ускоренный насос состоит из таких частей как:

• Воздушная заслонка;
• Предохранительный клапан ;
• Дроссельный клапан;
• Пружина клапана.

И последний механизм системы питания бензиновых двигателей внутреннего сгорания, из которых состоит карбюраторный ВАЗ-2109, это пусковое устройство. Служит для обогащения при запуске холодного двигателя. По своей конструкции это воздушная заслонка, которая установлена ​​в воздушном патрубке карбюратора. Этот механизм управляется с помощью троса.

ВАЗ 2109: устройство трамблера и замена

В статье будет рассмотрен автомобиль ВАЗ 2109, дано устройство его трамблера. Нормальная работа трамблера – залог стабильной работы ДВС. Причина в том, что с помощью распределителя искра подается на электроды свечи. И это происходит не только при движении автомобиля, но и на холостом ходу.

Для чего нужен разбрасыватель?

Нормальная работа распределителя крайне важна для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция распределителя зажигания заключается в том, что он корректирует момент опережения зажигания. Другими словами, он выбирает правильный момент для подачи искры на электроды свечи. И этот фактор зависит от определенных факторов, среди которых частота вращения коленчатого вала, нагрузка на двигатель и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть трамблера. Если двигатель на автомобиле ваз 2109, устройство, трамблер которого рассматривается в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, требуется ремонт трамблера. Процесс этот не сложный, образование электрика не нужно, достаточно придерживаться небольшой инструкции.

Беговая конструкция

Это основной элемент всей системы зажигания. Он необходим для регулирования управления и передачи малоамплитудных электрических сигналов от датчика Холла к электронному коммутатору. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. И эта последовательность зависит от цилиндра, в котором должен произойти такт зажигания. На автомобиле ВАЗ 2109, устройство которого почти точно такое же, как и такой же узел на «классике», установлена ​​бесконтактная система зажигания. Контактные типы систем никогда не применялись на этой серии автомобилей. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как имеет много недостатков. Главное — наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли к датчику Холла. Стоит отметить, что работа обеих систем практически одинакова. Единственным исключением является конструкция прерывателя. Вот простое устройство на ВАЗ 2109трамблёр. Карбюратор находится в системе питания, главным элементом является распределитель зажигания. Если машина инжекторная, то трамблёр отсутствует.

Особенности конструкции

Кроме того, трамблер ВАЗ 2109, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, способствующих нормальной работе распределителя. Помимо вакуум-корректора, датчика Холла, центробежного регулятора, имеется пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Бегунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его значение составляет около 1 кОм. Также имеются упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного конца крышка крепится двумя болтами. Из этих элементов находится трамблер ВАЗ 2109., устройство, фото и конструкция которого приведены в статье.

Как определить сломан ли трамблер

Определить неисправность электронного распределителя зажигания достаточно просто. Начинает дергаться при езде на машине. И никаких других предпосылок нет. Другими словами, топливо в баке качественное, бензонасос в норме, карбюратор исправен. Двигатель начинает глохнуть, когда автомобиль набирает определенную скорость. Часто причиной этого является замасливание контактов, которые находятся на корпусе выключателя. Также двигатель может не запускаться. Слышен стук поршневых пальцев при наборе скорости. Если скорость крайне низкая, увеличивается расход бензина, то имеет место поломка распределителя зажигания или каких-то его компонентов. Крышка ВАЗ 2109трамплер может рухнуть.

Что может выйти из строя?

И чаще всего сгорает бегунок, который раздает высокое напряжение на электроды свечей. Также могут сгореть контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не заводится, то возможно разрушены центральные контакты в крышке трамблера ВАЗ 2109. Устройство трамблера таково, что без использования таких контактов не обойтись. Датчик Холла также может быть поврежден. Очень часто расшатывается подшипник этого датчика или происходит его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, у штекера, к которому подключен датчик Холла, очень плохой контакт.

Снятие распределителя

Данная инструкция потребуется при необходимости замены трамблера ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого нужно сначала отсоединить минусовую клемму от аккумулятора. Затем — отсоедините все казенные провода, идущие к крышке распределителя зажигания. Также отсоединяется шланг, который идет от вакуум-корректора к карбюратору. После этого необходимо отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиль ВАЗ 2109 можно установить трамблер только в одно положение его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никаких меток наносить не нужно. Достаточно открутить три гайки, которые крепят корпус к ГБЦ. Но перед этим необходимо отсоединить штекер, который соединял датчик Холла с выключателем.

Если не снимать ремень ГРМ, а вести работу только с распределителем зажигания, то при установке трамблера не нужно выставлять коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Распределитель нельзя ставить как-то не так, он становится только в одно положение. При этом контакт ползунка всегда будет в том положении, в котором он должен находиться. О том, как установить трамблер на ВАЗ 2109, не стоит много говорить. Главное правильно пометить распределитель и коленвалы.

Начало разборки трамблера

Сначала откручиваем два болта, которыми крышка крепится к корпусу трамблера. Затем выньте ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа, ни гари. При этом в обычном положении ползунок должен быть прочно прикреплен к ротору трамблера. Хорошая посадка обеспечивается небольшой листовой пружиной. В том случае, если произошло ослабление или он сломался или деформировался, следует полностью заменить весь бегунок. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода ВАЗ 2109трамблер должен быть отключен от сети.

Проверка бегунка и дальнейший демонтаж

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между контактами меди на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого необходимо открутить болт, который его крепит. Отверткой нужно подтянуть держатель и вынуть провод. Затем закручиваются два болта, с помощью которых крепится опорная пластина бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается, возможно, это потребует больших усилий. Но можете не волноваться, разорвать этот узел вряд ли получится.

После этого нужно открутить два болта, которыми был закреплен вакуумный корректор, без него трамблер ВАЗ 2109 работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. С помощью отвертки необходимо стянуть тягу этого корректора с опорой на пластине.

Окончание разборки

После этого можно полностью снять с корпуса распределителя зажигания вакуумный корректор и вытащить опорную плиту. В случае появления задиров, надрывов или чрезмерного износа ступицы необходимо полностью заменить этот элемент. Затем необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится сразу за ней на трамблере. Штифт, крепящий муфту, прижимается к пружинному кольцу. Его обязательно нужно удалить. В том случае, если уплотнительное кольцо имеет износ или затвердело, а то и вовсе порвалось, замените его на новое.

Comments |0|
