Что тнвд: как работает, как ломается, как восстанавливают

27 июня, 2023 by admin

как работает, как ломается, как восстанавливают

13 сентября 2019 Категория: Полезная информация.

Топливный насос высокого давления (ТНВД) — самый сложноустроенный и дорогостоящий элемент топливной системы дизельных двигателей.

Назначение этого узла — подавать топливо под большим давлением в форсунки (или топливную рампу, затем в форсунки), откуда оно затем будет впрыскиваться в цилиндры. Поэтому при возникающих неисправностях с ТНВД владельцу грозят серьёзные проблемы со стабильной работой мотора или тот просто откажется заводиться.

Основная задача ТНВД — нагнетать под давлением порядка 500-1400 бар (зависит от конструкции и типа насоса) топливо и подавать его к форсункам, которые открываются в нужный момент и быстро выпускают (распыляют) топливо в цилиндр.

Поддержание высокого давления в системе — другое важнейшее назначение ТНВД, ведь без этого форсунка не сработает и опоздает с распылением горючего до мельчайших частиц, а ведь мгновенное смешивание распыляемого ДТ и воздуха является условием образования однородной топливовоздушной смеси.

Изначально ТНВД выполнял практически все функции по подаче топлива в цилиндры: создавал давление, нагнетал топливо и распределял его по форсункам. Так действовали насосы рядного и распределительного типа.

Затем появилась система впрыска Common Rail и магистральные ТНВД. В таких современных системах впрыска дизельных ДВС насос высокого давления не распределяет топливо по форсункам, а нагнетает его в топливную магистраль (рампу): металлическую трубку, запаянную с обеих сторон, своеобразный резервуар для хранения горючего. От рампы топливо по трубкам (одна форсунка — один топливопровод к рампе) подводится к электромагнитным / пьезоэлектрическим форсункам.

В системе Common Rail, таким образом, топливо подаётся ко всем форсункам одновременно, из общей магистрали под давлением порядка 1 600 – 1 800 бар.

Конструкция топливной рампы CR такова, что топливо, которое ТНВД в неё нагнетает, не запирается в рампе: излишки отводятся через сливной канал. Так обеспечивается циркуляция ДТ в системе, но как только электрический клапан форсунки открывается, топливо распыляется в цилиндр. И по-прежнему высокое давление играет важную роль в мгновенном приготовлении топливовоздушной смеси и последующем полном её сгорании.

Наиболее распространённый вид ТНВД для систем Common Rail — плунжерный. Основный рабочий элемент такого ТНВД — плунжерная пара: поршень (плунжер) и цилиндр (втулка, стакан).

Подпружиненый плунжер двигается благодаря кулачковому валу внутри втулки, набирая и выталкивая из полости над ним топливо. Высокое давление в системе обеспечивает прецезионное сопряжение: минимальный, точно выверенный зазор в 1-3 мм между плунжером и стаканом.

Часто в один корпус ТНВД устанавливают три плунжера. В полости над плунжером размещаются односторонние клапаны — на впуск и на выпуск топлива. Можно провести аналогию плунжерной пары ТНВД с сердцем, которое перекачивает кровь по организму похожим образом.

Важно. Плунжер во время работы смазывается топливом, которое через него проходит.

Конструкция разных видов плунжерных пар отличается. Встречаются ТНВД с плунжерными парами, где плунжер извлекается из корпуса и меняется в сборе.

Существует три типа ТНВД.

Рядные и распределительные относятся к ТНВД предыдущих поколений автомобилей, имеют относительно простую конструкцию, не отличаются повышенной чувствительностью к качеству топлива. Среди недостатков — сравнительно шумная работа и высокие потери на трение, особенно у рядных ТНВД.

В системах впрыска Common Rail используются магистральные насосы. Они способны создавать высокое давление и обеспечивать наиболее эффективный впрыск, но весьма привередливы к качеству топлива и дороги в обслуживании и ремонте.

Рассмотрим особенности разных видов ТНВД подробнее.

Рядные ТНВД применялись на легковых автомобилях, выпущенных до 2000 года. Это неприхотливые выносливые насосы, которые смазываются моторным маслом. Количество плунжеров равно количеству цилиндров, топливо подаётся по принципу каждой камере сгорания — свой плунжер. К недостаткам относятся большие потери на внутреннее трение и недостаточно высокое давление для эффективного распыления топлива.

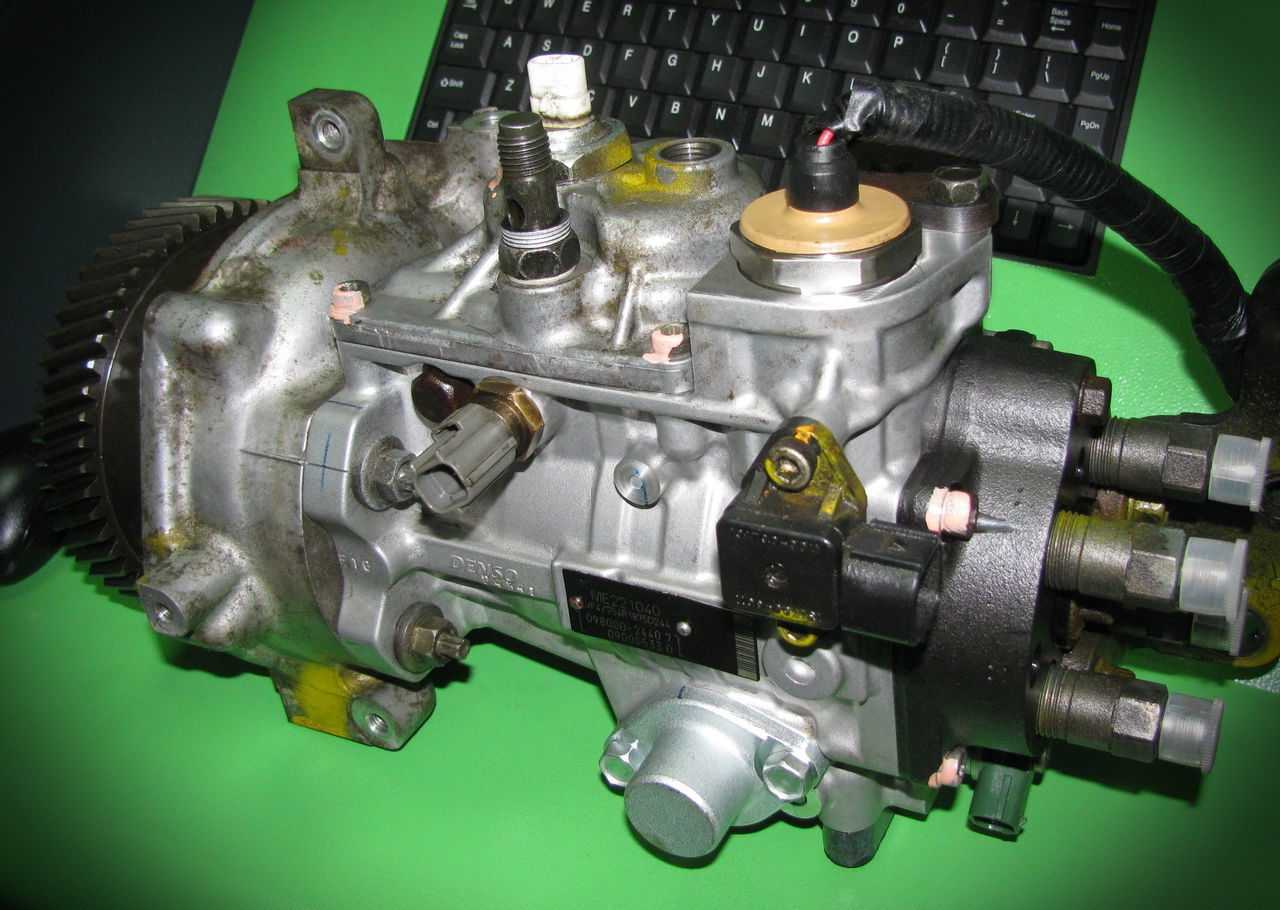

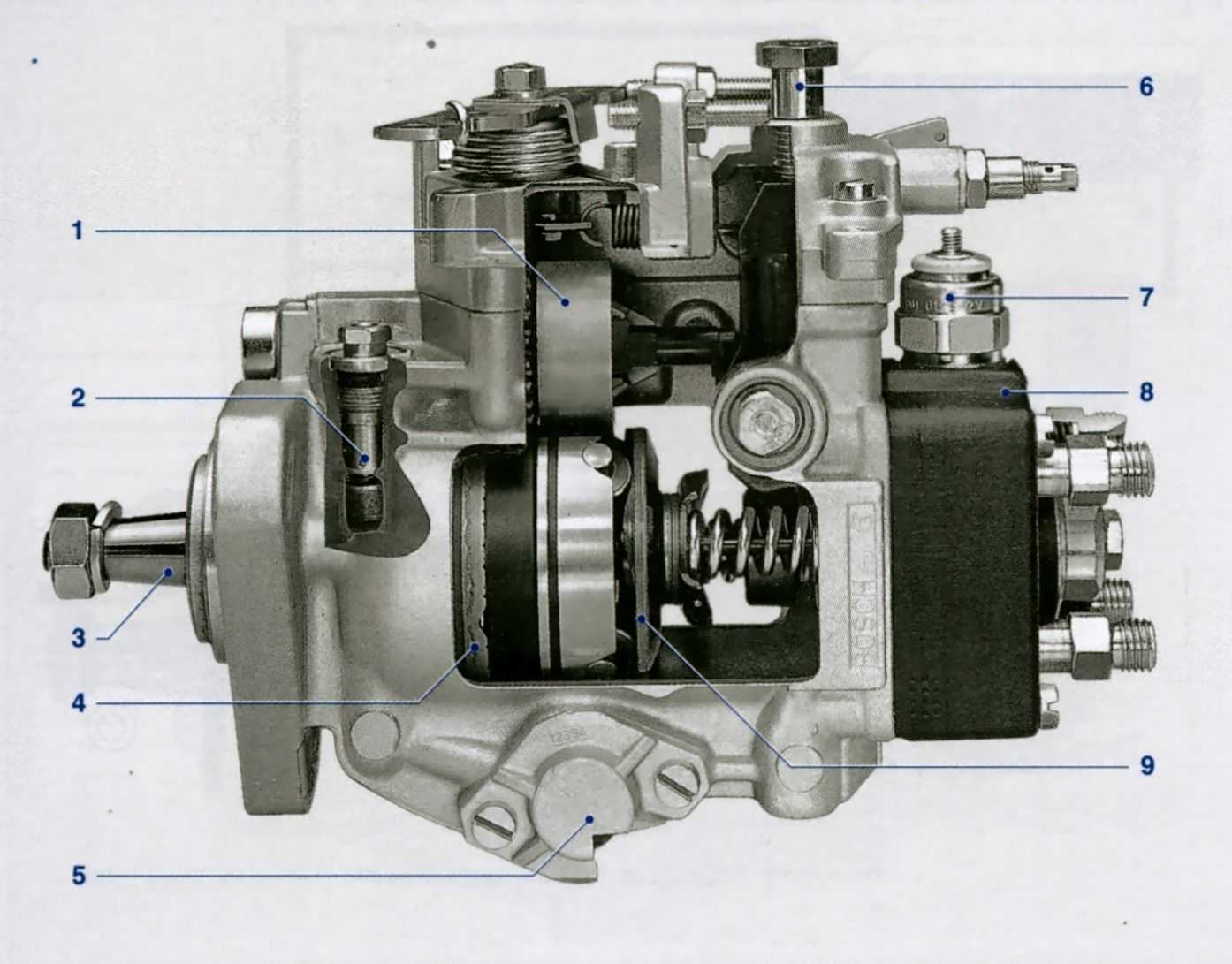

Распределительные ТНВД устанавливаются на дизельные двигатели с количеством цилиндров от трёх до шести. В отличие от рядных насосов, в конструкции распределительных есть только один или два плунжера, и они обеспечивают одинаковое давление при подаче топлива для всех цилиндров. Это более лёгкие компактные насосы. Работают экономичнее, культурнее и мощнее, чем рядные ТНВД. Недостаток — выше требовательность к качеству топлива.

Магистральный насос — самый современный тип ТНВД для систем впрыска Common Rail. Такой насос содержит до трёх плунжеров, а в современных типах — часто только один. Существуют магистральные насосы и роторного типа. Магистральные ТНВД созданы с высокой точностью. Они ещё легче, компактнее, имеют минимальные потери на трение, создают высокое давление и. Но плунжеры таких ТНВД смазываются топливом, поэтому насосы крайне привередливы к качеству ДТ.

Владельца должны насторожить такие признаки неисправностей в работе дизельного двигателя, как:

• неуверенный запуск;
• падение мощности;
• увеличение расхода топлива;
• дымный выхлоп.

В этих случаях очень рекомендуется провести комплексную компьютерную диагностику двигателя

Такое пристальное изучение всех параметров работы мотора связано с тем, что дизельная топливная аппаратура — это не только форсунки и ТНВД, но и ряд вспомогательных и контролирующих систем.

Бывает, проблема, которую ищут в неполадках с ТНВД, кроется в другом. Например, имеет место:

• поломка подкачивающего насоса;
• грязный топливозаборник в баке;
• выход из строя насоса, перекачивающего топливо из одной части бака в другую;
• изношенный регулятор низкого давления;
• форсунка, льющая топливо в «обратку».

Из-за чего топливный насос высокого давления действительно может выйти из строя раньше времени — так это

Примеси в составе топлива — смолы, парафины, механические взвеси, сомнительные присадки — ухудшают смазывающие свойства ДТ, что вызывает отложение на подвижных частях насоса.

Вода в случае попадания на подвижные элементы ТНВД (вместе с конденсатом с пустых стенок топливного бака или в составе некачественного ДТ), вызовет коррозию деталей. Плунжер и односторонние клапаны начнут подклинивать, нормальная циркуляция топлива нарушится, износ втулок и сальников ускорится в разы. В результате медленно, но верно, ТНВД выйдет из строя.

Если в топливной системе образовалась воздушная пробка, плунжер будет какое-то время работать без смазывания топливом, «на сухую». Механические детали от трения будут истираться друг об друга, а повышенная температура способна быстро деформировать элемент.  Работа ТНВД без смазки способна убить узел в считанные минуты.

К другим, не столько фатальным, поломкам ТНВД относят:

• износ втулок вала в передней крышке корпуса;
• износ сальника вала;
• повреждение уплотнительных колец крышек корпуса / фланца;
• выход из строя регулятора давления (механической или электрической его части).

Решение сэкономить на своевременном обращении к специалистам по ремонту и обслуживанию дизельной топливной системы, «поездить пока так», обратиться к знакомым гаражникам — всё это в случае поломки ТНВД выйдет боком и сильно ударит по бюджету.

Топливный насос, точнее, его плунжерная пара — действительно дорогостоящий элемент, и не всегда его можно восстановить. Что уж говорить о самостоятельной переборке системы. Тем более что конструкция отдельных ТНВД просто неразборная.

Важно. Мастера, работающие с дизельной топливной аппаратурой, говорят, что на самом деле среди систем Common Rail «больных» ТНВД мало, чаще проблема кроется в клапане ZME, регуляторе (DRV, PCV…) высокого давления и других сопутствующих элементах. Даже если формально насос в своей работе выходит за параметры диагностического стенда, но работает нормально — нужно дважды подумать, прежде чем вскрывать его и ремонтировать.

Ремонту ТНВД обязательно должна предшествовать компьютерная диагностика, а также стендовая проверка работы форсунок. Если подтверждается, что в неполадках с работой двигателя виноват насос высокого давления, его снимают и отправляют на диагностический стенд, чтобы проверить работу узла в разных режимах «работы двигателя».

Обычно на этом этапе становится понятно, в чём проблема, каков масштаб бедствия и какие варианты исправления ситуации можно предложить владельцу.

Например, если ТНВД «приговорила» коррозия, можно попробовать его разработать (до очередного подклинивания плунжера), но лучше заменить в сборе, купив новую плунжерную пару.

Замена клапанов на новые тоже не представляет труда в случае такой необходимости. Меняют и уплотнительные кольца, и ремкомплекты.

Важно понимать, что возможность ремонта и замены отдельных элементов связана с особенностями конструкции ТНВД. В современных насосах не предусмотрены процедуры шлифовки или расточки деталей, максимум — можно заменить плунжерную пару. А в самых современных насосах системы CR и это невозможно: случись что, придётся менять весь корпус ТНВД. То есть чем моложе автомобиль, тем выше вероятность в случае поломки заменить весь узел целиком.

После проведённого ремонта и замены изношенных деталей мастер отправляет ТНВД на диагностический стенд снова. Если параметры работы выйдут за предел нормативных, насос снова разбирают, ремонтируют, проверяют.

Полностью исправный ТНВД герметично запаковывают, чтобы исключить попадание воды, и возвращают владельцу. Осталось только установить на двигатель.

Итого

Когда кого-то отговаривают от владения дизельным автомобилем, в основном аргументы «почему не стоит» сводятся как раз к дорогостоящей дизельной аппаратуре. Если речь о подержанном авто с большими пробегами, выход из строя ТНВД повлечёт за собой расходы, к которым готов не всякий автовладелец.

Чтобы не столкнуться с подобной ситуацией, не рискуйте с «паленым» топливом, не используйте присадки и добавки для чего бы то ни было, которые добавляются в бак, особенно если на автомобиле Common Rail. Держите бак по возможности полным, а при первых же признаках неисправностей в подаче топлива обращайтесь к квалифицированным специалистам.

Все эти простые меры позволят поддержать работоспособность ТНВД на нормальном уровне годами.

О том, как устроены дизельные топливные форсунки, почему они ломаются и как их ремонтируют, узнаете из этой статьи.

ТНВД найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Топливная аппаратура, Неисправности топливной системы, Форсунки, ТНВД

Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

• Главная
• Статьи
• Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

Автор: Александр Омеличев

С момента окончательной прописки дизельных моторов на легковых автомобилях не только владельцы, но и мастера с небольшой опаской смотрели на это «чудо техники». Да, выигрыш на топливе и на тяге очевиден – но что будет, если мотор сломается? Особенностью всех без исключения двигателей на тяжелом топливе является прецизионность сборки самых ответственных деталей, а также величина рабочего давления – разумеется, если мы говорим о современных моторах. Глядя на нормо-часы в сервисе, касающиеся ремонта и обслуживания топливной аппаратуры, каждый невольно задастся вопросом: «Стоит ли игра свеч?». И да, и нет.

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Common Rail: это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».

Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.

Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.

Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.

Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.

Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.

Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.

В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.

Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.

Уже на данном этапе мастер может понять, в чем проблема и каков приблизительный масштаб предстоящих работ и затрат.

Как уже упоминалось выше, мы для наглядности разбирали ТНВД с возможностью замены пары стакан-плунжер. Это немного устаревшая конструкция, но для понимания устройства – самый оптимальный вариант. Итак, поместив насос в сборе на поворотный стол и закрепив его на нем, мы выкрутили элементы крепления и сняли переднюю крышку.

Сальник и втулка отправляются под замену в любом случае.

После этого шага сразу стало понятно, почему насос не создавал нужного давления: из-за коррозии, которая «победила» почти все внутренности ТНВД, завис один из плунжеров, результат – сниженная производительность. Далее мы сняли крышку подклинившего плунжера вместе с клапанами.

Сняв крышку, мы извлекли стакан с плунжером.

Мастер, немного поработав плунжером, сделал вывод, что можно попробовать его разработать, но лучше, конечно, заменить. Это зависит от решения клиента – или оставить все как есть, фактически ожидая очередного подклинивания, или заменить пару. Остальная коррозия, что видна в корпусе, будет удалена без особых проблем.

Кстати клапаны тоже поставляются как детали, потому заменить их не проблема – весь вопрос в цене.

Уплотнительные кольца под крышками также подлежат замене.

Таким же образом мы извлекли оставшиеся плунжеры – они были в нормальном рабочем состоянии. В итоге было принято решение заменить все плунжерные пары и клапаны. Никакие расточки или шлифовки не предусмотрены: заложили производители возможность замены основных деталей – и на том спасибо. Хотя случись аналогичная беда с более современным насосом, без крышек и без стаканов — пришлось бы заменять весь корпус ТНВД.

Именно такой насос мы использовали как пример на диагностическом стенде. Вот такой неоднозначный жест от производителей – вроде и намерения благие (повышенная прочность и износостойкость, уменьшенная цена производства), но и возможностей для ремонта куда меньше. Именно поэтому нужно помнить: чем автомобиль моложе, тем вероятность агрегатного ремонта – такого, когда заменяют весь агрегат в сборе – выше.

После замены деталей и сборки насос снова ставят на стенд для диагностики. И если хоть один из параметров выйдет в «красную» зону, то насос вернется на верстак под разборку с последующим, уже повторным, ремонтом. Полностью исправный насос необходимо запечатать в герметичную упаковку, чтобы исключить попадание внутрь влаги. Ну а далее – только установка обратно на двигатель.

Да, автомобили с дизельными двигателями совершили необычайный рывок в автоиндустрии, дав возможность экономить на топливе порой без потери в мощности, но с выигрышем в моменте. Однако вместе с этим пришла немалая головная боль для хозяев – необходимость более тщательного выбора поставщика продуктов нефтепереработки и еще более тщательного изучения заводского руководства по обслуживанию и эксплуатации своего четырехколесного спутника. Интересная интерпретация закона механики – в чем-то выигрываешь, в чем-то теряешь. Ну а для апологетов тяжелого топлива можно оставить памятку из двух пунктов: во-первых, чаще меняйте топливные фильтры (невзирая на техрегламент), а во-вторых, следите за индикаторами на приборном щитке – там есть особый значок, отображающий необходимость слива воды из фильтра-отстойника.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), к.т. +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с поломкой ТНВД?

Ваш голос

Всего голосов:

дизель практика

Новые статьи

Статьи / Обзор Два мотора, две коробки и пять комплектаций: первое знакомство с BAIC X35 Число новых китайских брендов, приходящих в Россию в последний год, таково, что может показаться, что пришли уже все. Но на самом деле это не так, и даже не все крупнейшие имена отметились в… 406 1 2 05. 05.2023

Статьи / Бизнес Можно ли заработать на собственном эвакуаторе и насколько это выгодно Отношение к эвакуаторщикам у автолюбителей разное. Многие, чего греха таить, считают, что они существуют только для того, чтобы на пару с инспектором ГИБДД отвозить на штрафстоянку автомобил… 245 0 0 04.05.2023

Статьи / Бизнес Чтобы взвесить грузовик: как правильно выбрать автомобильные весы Весовое оборудование является неотъемлемой частью любой промышленности. Благодаря такому оборудованию можно, например, точно вести учет поступлений или отгрузку товаров или сырья, что позвол… 145 0 0 04. 05.2023

Популярные тест-драйвы

Тест-драйвы / Тест-драйв 30 лет рабства: тест-драйв ГАЗ-53 Точнее было бы написать «тест-драйв ГАЗ-САЗ-3507 на шасси ГАЗ-53-14», но это слишком сложно. А вот просто ГАЗ-53 узнает каждый, кто успел выпить стакан  газировки за одну копейку (с сиропом… 10361 9 878 09.12.2022

Тест-драйвы / Тест-драйв Тест-драйв Geely Monjaro: лучше, чем Volvo? В Китае этот полноразмерный кроссовер дебютировал еще два года назад под неблагозвучным для нашего уха именем Xingyue L и заводским индексом KX11. В России машину сертифицировали в 2022, и в… 10047 8 9 07. 04.2023

Тест-драйвы / Тест-драйв Пятаки на снегу: первый тест-драйв Москвич 3 Про автомобили с эмблемой московского завода «Москвич» сейчас говорят много и не всегда – хорошо. Что уж там, всем ведь понятно, что в этом «россиянине с раскосыми и жадными глазами» из росс… 6906 17 2 23.12.2022

Выбор правильного топливного насоса

Технология и установка > Выбор правильного топливного насоса

Различные производители топливных насосов оценивают свои топливные насосы по-разному. Некоторые производители, например, оценивают свои топливные насосы как свободные. Проблема с этим рейтингом заключается в том, что ни одна топливная система не работает при нуле фунтов на квадратный дюйм. Другие компании, производящие топливные насосы, могут оценивать свои топливные насосы при заданном давлении в фунтах на квадратный дюйм. Например, топливные насосы Walbro, которые мы продаем, рассчитаны на давление 40 фунтов на квадратный дюйм. Нашим самым популярным топливным насосом, который мы продаем, является топливный насос серии 4 в сборе. В этих узлах используется топливный насос Walbro на 255 л/ч. 255 литров — это объем топлива, который прокачает насос при давлении 40 фунтов на квадратный дюйм. Хотя это более точный рейтинг, чем рейтинг свободного потока, рейтинг 255 л/ч является точным только в том случае, если ваш двигатель работает при давлении 40 фунтов на квадратный дюйм, а на насос подается напряжение 13 вольт.

Иногда насосы оцениваются по давлению. Например, насос Walbro 255 л/ч способен создавать давление свыше 100 фунтов на квадратный дюйм. Хотя эта информация может иметь значение, она предоставляет только одну деталь о возможностях топливных насосов.

Лучший способ выбрать топливный насос для топливной системы – это учесть три фактора:

1. Сколько лошадиных сил будет производить ваш двигатель.
2. Какое давление топлива требуется для вашего двигателя.
3. Какое напряжение подается на топливный насос при работающем двигателе .

1. Мощность в л.с.

Мощность вашего двигателя в л.с. определяет, какой расход топлива требуется для его поддержки. По мере увеличения мощности увеличивается и объем топлива, необходимый для поддержания этой мощности. Хорошая оценка отношения объема к мощности составляет примерно 10 л.с. на галлон или 2,64 л.с. на литр. Например, если ваш насос течет со скоростью 50 галлонов в час, он должен поддерживать двигатель мощностью 500 л.с. (50 x 10 = 500). Однако, чтобы на самом деле знать gph, вы должны также учитывать давление топлива, необходимое для вашего двигателя.

2. Давление топлива

Для разных двигателей требуется разное давление топлива. Например, для карбюраторного двигателя обычно требуется от 4 до 7 фунтов на квадратный дюйм, тогда как типичный двигатель GM LS работает при давлении около 58 фунтов на квадратный дюйм. Кроме того, если вы используете наддув, давление, необходимое для вашего двигателя, может увеличиться под нагрузкой.

Важно знать, какое максимальное давление требуется вашему двигателю, потому что давление топлива оказывает большое влияние на объемный расход, который может создать насос. Топливный насос будет течь с максимальным объемом, когда нет давления (свободный поток). По мере увеличения давления топлива расход топлива уменьшается. Каждый насос имеет различный объемный расход при заданном давлении. Из-за этого важно посмотреть на блок-схему любого насоса, который вы решите купить. Поскольку свободный поток или даже поток при заданном давлении является лишь частью уравнения.

3. Напряжение

Топливные насосы имеют разную скорость подачи при разном напряжении. По мере увеличения напряжения увеличивается скорость топливного насоса, что увеличивает подачу насоса при любом заданном давлении. По этой причине рекомендуется посмотреть, как насос работает при заданном напряжении. Большинство автомобилей выдают около 13,5 вольт при работе. Однако, если ваш генератор переменного тока не выдает 13,5 вольт или вы просто хотите спланировать консервативно, просто посмотрите на номинальные значения расхода насоса при 12 вольтах.

Собираем все вместе:  Выбор топливного насоса

Теперь, когда вы понимаете три основных фактора, которые следует учитывать при выборе топливного насоса, вы можете собрать всю эту информацию воедино и получить четкое представление о мощности данного топливного насоса в лошадиных силах. может поставить для конкретной установки. Все, что вам нужно, это схема расхода топлива насоса, который вы рассматриваете.

Например, взгляните на нашу блок-схему сборки топливного насоса GPA-4 9.0013 .

Теперь давайте предположим, что вашему двигателю требуется 60 фунтов на квадратный дюйм, а на топливный насос подается напряжение 13,5 В. Если вы посмотрите на диаграмму, вы увидите, что при 60 фунтах на квадратный дюйм и 13,5 вольт этот насос будет работать со скоростью 63 галлона в час. Используя правило 10 л.с. на галлон, мы можем предположить, что этот насос будет поддерживать мощность до 630 л.с. (63 x 10 = 630).

Если вы используете тот же насос на карбюраторном двигателе, давление, необходимое для большинства карбюраторов, составляет менее 10 фунтов на квадратный дюйм. Снова предполагая 10 фунтов на квадратный дюйм и 13,5 вольт, диаграмма показывает, что насос будет подавать со скоростью 81 галлон в час. Так что этот же насос будет поддерживать 810 лошадиных сил на карбюраторном автомобиле (81 х 10 = 810).

Как вы можете видеть из двух приведенных выше примеров, давление, необходимое для вашего двигателя, резко меняет объем потока, который может производить насос, что, в свою очередь, влияет на количество лошадиных сил, которое может поддерживать данный насос.

Имейте в виду, что при выборе насоса всегда рекомендуется проводить консервативную оценку. Оцените мощность в лошадиных силах, чтобы у вас был достаточно большой насос для вашей системы. Если ваш насос больше, чем требуется вашей системе, лишнее топливо просто возвращается обратно в бак через линию возврата топлива.

Блок-схемы топливных насосов Walbro

Ниже приведены блок-схемы продаваемых нами насосов Walbro. Номинальную мощность в лошадиных силах можно вычислить, найдя номинальный расход в г/ч или л/ч при заданном давлении и напряжении.

После того, как поток показан на блок-схеме, мощность в лошадиных силах можно рассчитать следующим образом:

10 лошадиных сил на гал/ч

или

2,64 лошадиных силы на л/ч

Блок-схема топливного насоса TBI

Блок-схема топливного насоса серии 2

Блок-схема топливного насоса серии 4

90 012 Блок-схема топливного насоса серии 5

Блок-схема топливного насоса серии 6

Блок-схема топливного насоса серии 8

Блок-схема топливного насоса серии 9

Топливный насос | Двигатель | Мой автомобильный словарь

Топливный насос расположен у топливного бака и предназначен для подачи необходимого количества топлива из бака в двигатель под необходимым давлением.

Функция

Назначение автомобильного топливного насоса — подача необходимого количества топлива из бака в двигатель под необходимым давлением.

Механический топливный насос

Старые автомобили с карбюратором обычно оснащены механическим топливным насосом (мембранным насосом). Этот тип топливного насоса приводится в действие распределительным валом или распределительным валом. Он также всасывает топливо из бака и подает его в поплавковую камеру карбюратора. Давление подачи составляет примерно от 0,2 до 0,3 бар.

 Электрический топливный насос состоит из следующих компонентов:

Крышка

Содержит электрические соединения, обратный клапан (для предотвращения выхода из топливной системы) и гидравлический выход. Крышка обычно также содержит угольные щетки для работы коллекторного двигателя и помехоподавляющие элементы (катушки индуктивности и, при необходимости, конденсаторы).

Электродвигатель

Электродвигатель содержит якорь и постоянные магниты. Медный коллектор является стандартным. Углеродные коллекторы используются для специальных применений и дизельных систем.

Насосная секция

Насосная секция представляет собой объемный или проточный насос.

Можно провести широкое различие между электрическими топливными насосами проточного и объемного типа.

Strömungspumpen

Strömungspumpen sind geräuscharm, da der Druckaufbau kontinuierlich und nahezu pulsationsfrei erfolgt. Bezüglich ihres Wirkungsgrades und ihres maximalen Druckaufbaus sind sie verglichen mit Verdrängerpumpen allerdings im Nachteil und werden häufig als Vorstufe in Combination mit diesen eingesetzt.

Verdrängerpumpen

Bei hoch viskosen Medien, wie kaltem Diesel-Kraftstoff, sind Verdrängerpumpen vorteilhaft. Je nach Detailausführung und Einbausituation können die unvermeidlichen Druckpulsationen Geräusche verursachen. Für die klassische Funktion der Elektrokraftstoffpumpen in elektronischen Benzineinspritzsystemen wurde die Verdrängerpumpe von der Strömungspumpe weitgehend abgelöst. Für die Verdrängerpumpe ergibt sich mit ihrem wesentlich erweiterten Druckbedarf und Viskositätsbereich ein neues Anwendungsfeld bei der Vorförderung für Diesel-Common-Systeme. Mit Verdrängerpumpen sind Systemdrücke bis 6,5 bar erreichbar.

In den Anfängen der elektronischen Benzineinspritzung waren Elektrokraftstoffpumpen ausschließlich außerhalb des Tanks (Inline) angeordnet. Heutehingen überwiegt der Tankeinbau. Dabei ist die Elektrokraftstoffpumpe Teil eines Kraftstofffördermoduls, das weitere Elemente umfassen kann. Zu diesen Elementen gehören unter anderem der Tankfüllstandsensor oder ein Saugfilter zum Schutz der Pumpe.

Электрический топливный насос

Внедрение в современные двигатели систем впрыска топлива привело к необходимости использования электрических топливных насосов. Электрический топливный насос подает топливо к форсункам под определенным давлением. Форсунки впрыскивают топливо во впускной коллектор (распределительный впрыск) или непосредственно в камеру сгорания (прямой впрыск бензина). При впрыске через коллектор электрический топливный насос подает топливо из бака к форсункам. При непосредственном впрыске бензина топливо также подается из бака электрическим топливным насосом, а затем сжимается насосом высокого давления до более высокого давления перед подачей к форсункам высокого давления. Независимо от того, холодный двигатель или теплый, электрический топливный насос (ЭТН) выполняет следующую задачу: Подавать в двигатель достаточное количество топлива под давлением, необходимым для впрыска.

Безопасность

Неправильная работа электрического топливного насоса может отрицательно сказаться на безопасности и комфорте. Если подается недостаточное количество топлива, это может привести к ухудшению работы двигателя, например, пропускам зажигания и рывкам.

Амортизация

Дорогостоящий ремонт обычно требуется, если электрический топливный насос выходит из строя или работает неоптимально. Таким образом, полностью функциональный электрический топливный насос помогает сохранить ценность автомобиля в целом.
