Главный тормозной цилиндр – назначение, устройство, принцип работы
Главная » Тормозная система » Главный тормозной цилиндр
Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.
На современных автомобилях устанавливается двухсекционный главный тормозной цилиндр. Каждая из секций обслуживает свой гидравлический контур. Для переднеприводных автомобилей один из контуров объединяет, как правило, тормозные механизмы правого переднего и левого заднего колес, второй – левого переднего и правого заднего колес. В заднеприводных автомобилях рабочая тормозная система построена несколько иначе. Первый контур обслуживает тормоза передних колес, второй – задних колес.

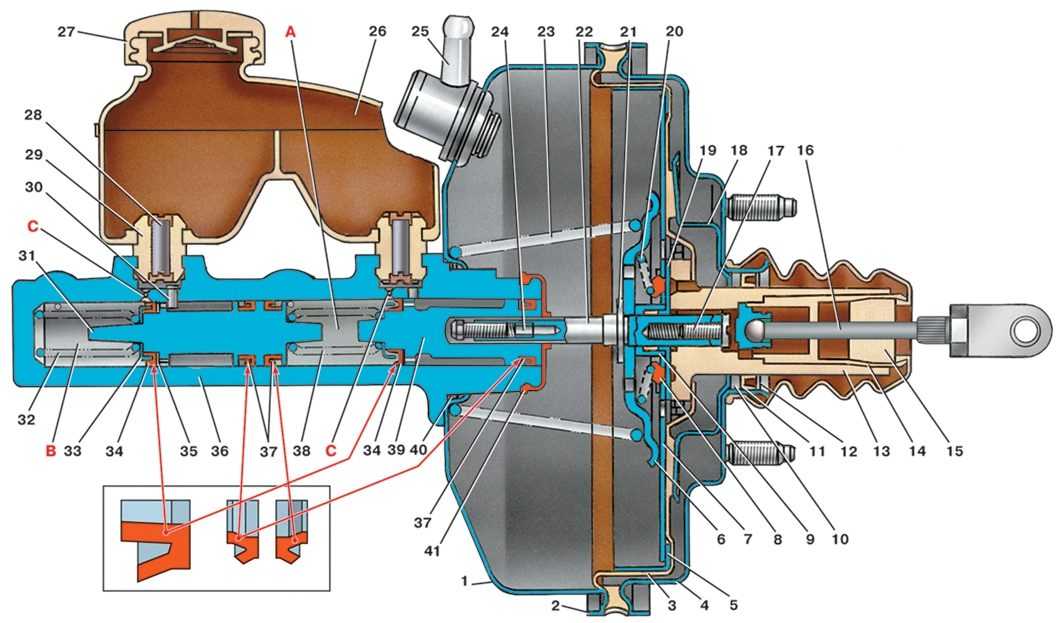

Главный тормозной цилиндр закреплен на крышке вакуумного усилителя тормозов.

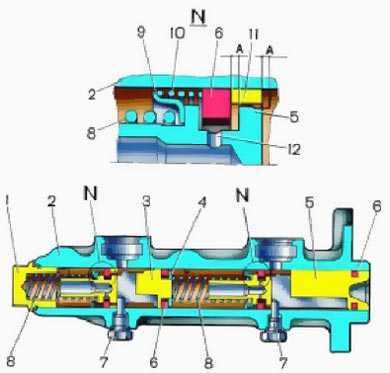

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.
Принцип работы главного тормозного цилиндра
При торможении шток вакуумного усилителя тормозов толкает первый поршень.
При окончании торможения поршни под действием возвратных пружин возвращаются в исходное положение. Когда поршень проходит через компенсационное отверстие, давление в контуре выравнивается с атмосферным давлением. Даже если тормозная педаль отпускается резко, разряжения в рабочих контурах не создается. Этому препятствует тормозная жидкость, заполнившая полости за поршнями. При движении поршня эта жидкость плавно возвращается (перепускается) в бачек через перепускное отверстие.
Если в одном из контуров произойдет утечка тормозной жидкости, другой контур будет продолжать работать. Например, при утечке в первом контуре первый поршень беспрепятственно переместиться по цилиндру до соприкосновения со вторым поршнем. Второй поршень начинает перемещаться, обеспечивая срабатывание тормозных механизмов во втором контуре.
При утечке во втором контуре, работа главного тормозного цилиндра происходит несколько иначе. Движение первого поршня вовлекает в движение второй поршень, который не встречает препятствий на своем пути. Он двигается до достижения упором торца корпуса цилиндра. После чего давление в первом контуре начинает расти, обеспечивая торможение автомобиля.
Несмотря на то, что ход педали тормоза при утечке жидкости несколько увеличивается, торможение будет достаточно эффективным.
Главный тормозной цилиндр — устройство, принцип работы, схема
Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов.
В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.
Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура. Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура.
В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого.
В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

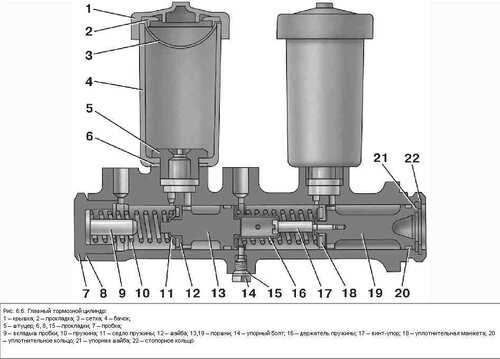

Устройство главного тормозного цилиндра

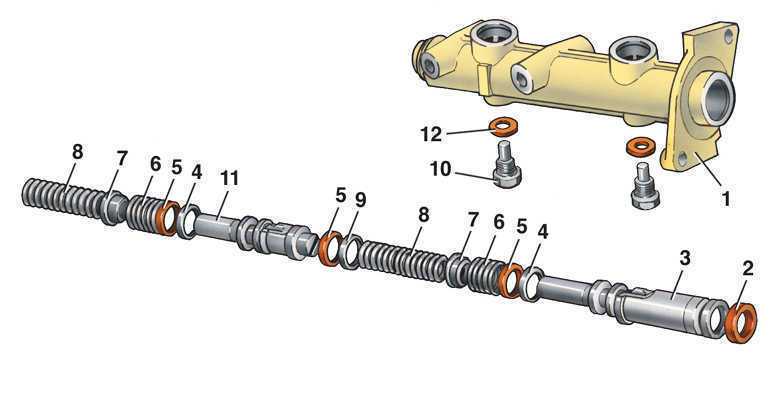

При наличии в автомобиле вакуумного усилителя, главный цилиндр крепится непосредственно к стенке усилителя. Тормозной цилиндр большинства автомобилей состоит из следующих элементов:
- корпус;
- резервуар (бачок) для тормозной жидкости;
- поршни с толкателями;
- уплотнительные манжеты;
- возвратные пружины.
Резервуар для жидкости может быть установлен как непосредственно на главном тормозном цилиндре, так и в любом другом удобном месте. При разделении конструкции, резервуар сообщается с полостями цилиндра посредством гибких или металлических трубок. На некоторых легковых автомобилях, бачок для тормозной жидкости является общим для тормозной системы и гидравлического привода сцепления.
В корпусе тормозного цилиндра располагаются поршни с резиновыми уплотнительными манжетами и возвратные пружины. Полости цилиндра наполняются тормозной жидкостью через перепускные и компенсационные отверстия. Поршни с уплотнительными манжетами предназначены для создания необходимого давления тормозной жидкости в контурах системы. Возвратные пружины обеспечивают соответственно возврат и удержание в исходном положении поршней при отсутствии воздействий на педаль тормоза.
Главные цилиндры некоторых автомобилей, помимо всего прочего могут быть оборудованы датчиком перепада давления в контурах. Датчик перепада давления предназначен для сигнализации и предупреждения водителя о потере герметичности и неисправности в одном из контуров.
Принцип работы главного тормозного цилиндра
Для замедления автомобиля, водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.
При перемещении вперед, поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля.
После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.
Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре.
При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.
В случае потери герметичности во втором контуре, толкатель вакуумного усилителя будет перемещать оба поршня до тех пор, пока поршень второго цилиндра не достигнет торцевой части корпуса цилиндра. После этого в первом контуре будет создано давление, которое приведет в действие рабочие тормозные цилиндры первого контура. В этом случае ход тормозной педали также увеличится, за счет «холостого» хода второго поршня. Однако, несмотря на увеличение хода, при условии правильной регулировки механизма, тормозная система обеспечит эффективное замедление автомобиля.
