Иммобилайзер как работает: Что такое и как работает автомобильный иммобилайзер

6 февраля, 1973 by admin

Что такое и как работает автомобильный иммобилайзер

Иммобилайзер – это охранное устройство автомобиля. Его задача – защита транспортного средства от угона путем блокировки (разрыва) электрический цепей подачи топлива, стартера, зажигания.

Что такое автомобильный иммобилайзер?

Иммобилайзер (в отличие от стандартной охранной системы) имеет более высокую степень защиты от вероятного взлома. В нем лучше продумана интеллектуальная система. Управление устройством производится не с большого расстояния, как это происходит в сигнализациях, а посредством «близкого» контакта – «замок-ключ». При таком способе у угонщиков нет возможности перехватить радиосигнал, который передается от брелока охранного устройства к ЭБУ.

Даже если машина вскрыта, иммобилайзер поможет предотвратить угон

Кроме этого, дорогие автомобили, которые сдаются на ремонт в неблагополучные автосервисы, часто оказываются не защищенными. Сделать «копию» с существующего брелка сигнализации – дело нескольких минут. Угнать потом автомобиль не составляет труда, ведь «ключ» уже готов. Что касается иммобилайзера, то в нем электронную копию ключа сделать крайне сложно – для этого необходимо иметь под рукой мастер-карту, которой у злоумышленника нет.

Современные иммобилайзеры очень компактны. Их монтаж выполняется в скрытом для посторонних глаз месте. Если установка произведена правильно, то вычислить тип охранной системы и место ее нахождения практически невозможно. И даже это еще не все. Некоторые иммобилайзеры оборудованы функцией «защита от ограбления», способной работать без участия водителя.

Из чего состоит иммобилайзер?

Основным элементом системы является электронный блок управления. Работает он на базе микросхемы, «прошитой» под определенную программу действий (последняя активируется при попытке угона). В микросхеме вшит свой код обмена, который используется при «опросе» ключа автомобиля. Кроме этого, в схеме управления иммобилайзера есть так называемая катушка, которая осуществляет оперативное считывание информации с ключа.
Второй конструктивный элемент иммобилайзера – исполнительное устройство. В его состав входит одно или несколько электромагнитных реле. Коммутирующие устройства по команде электронного блока управления( ЭБУ) разрывают цепи сигналов, идущих к различным жизненно важным элементам машины. При необходимости возможно дополнительное включение электромагнитной системы для блокировки работы неэлектрических элементов.

Транспондер, или «метка», которая находится в ключе зажигания

Третий элемент – специальный запрограммированный чип — транспондер, который находится в каждом из ключей зажигания к конкретному автомобилю. Электронный блок авто распознает уникальный код и только после этого дает «разрешение» на заводку мотора транспортного средства.

Принцип работы иммобилайзера

Принцип работы иммобилайзера очень прост, но от этого не менее эффективен. Все происходит следующим образом. Как только хозяин машины вставляет ключ в замок зажигания, электронный блок управления автомобиля осуществляет опрос чипа ключа посредством отправки электромагнитного импульса заданной частоты. Если код, который отправляет чип, совпадает с запрограммированным кодом в блоке управления, то электрические цепи охраняемого транспортного средства не блокируются. Если же код не поступает или он неправильный, то иммобилайзер осуществляет блокировку всех основных цепей машины.

Виды иммобилайзера

На сегодня существует несколько основных видов иммобилайзера – контактные и бесконтактные. Бесконтактные различаются по радиусу – они бывают малого радиуса действия и большого радиуса действия.

Принцип работы иммобилайзера контактного типа

Один из вариантов контактного иммобилайзера. Только место ключа к сканеру прикладывается палец

Иммобилайзеры контактного типа управляются при помощи ключа, который прикладывается к ответной части замка или вставляется в специальное отверстие. Такой тип устройства применяется все реже. Причина – низкая надежность, ведь грамотный прекрасно знает место установки устройства и может воспользоваться данной информацией.

Принцип работы иммобилайзера бесконтактного типа

Бесконтактный иммобилайзер может управляться с помощью брелка

Иммобилайзеры бесконтактного типа имеют приемную антенну, которая спрятана в обшивке салона. Управление системой осуществляется от карточки или брелка (могут быть различные варианты). Такие транспондеры в народе называются «метками». Отличительная особенность иммобилайзеров бесконтактного типа – их скрытость от глаз злоумышленников, которые могут и не знать о существовании охранной системы.

Как уже упоминалось, бесконтактные иммобилайзеры могут иметь различную зону действия (зависит от мощности антенны). Устройства малого радиуса будут работать только в случае приближения ключа к приемнику на расстоянии ближе 10 см. Водителю при посадке в машину необходимо подвести транспондер к антенне внутри салона, чтобы снять систему с охраны и разблокировать все цепи.

Иммобилайзеры с большим радиусом действия могут работать на расстоянии до двух метров. Водителю в этом случае проще, ведь он никуда не должен подносить «метку» — брелок сам посылает нужный сигнал и производит разблокировку всех систем. Самое главное, что передаваемые каналы являются кодированными, поэтому перехватить их крайне сложно.

Как работает система управления иммобилайзера

В каждом виде иммобилайзера может быть своя система управления. К примеру, в контактных моделях охранных систем управление осуществляется путем замыкания одной или нескольких контактных групп посредством секретного ключа (кода). Отключение такого иммобилайзера происходит после открытия замка или замыкания контактных групп вручную.

Еще один вариант управления – цифровой набор кода (для этого предусмотрена специальная клавиатура). Но у таких систем есть слабое место: злоумышленник может подсмотреть защитный код и воспользоваться полученными знаниями при угоне автомобиля.

В иммобилайзерах нового типа применяются современные технологии, которые практически исключают взлом. Особой популярностью пользуется система бесконтактного (транспондерного) управления. Отличительная особенность таких устройств – отсутствие своего источника питания и, соответственно, малая дальность работы. Принцип работы бесконтактного иммобилайзера прост — электронный чип в брелке ключа получает сигнал от основного блока автомобиля и дает свой ответ (код). Если он совпадает с тем, что «прошит» в системе, автомобиль можно заводить.

Более надежными считаются криптотранспондеры, которые при каждом посыле сигнала генерируют новые кода. Кодовая комбинация состоит из 32-х цифр, и она постоянно меняется, поэтому перехватить сигнал и расшифровать его злоумышленнику не удастся.

Набирает популярности технология DID, задача которой надежная защита метки от электронного взлома. Система особенна тем, что распознавание кода осуществляется по довольно сложной системе. Метка получает сигнал, что она находится в зоне действия системы. После этого ЭБУ отправляет случайный код, который метка принимает и отправляет обратно (по секретному алгоритму, конечно). Только после анализа поступающего на ЭБУ кода машина снимается с охраны. Такая система уникальна, ведь с кода невозможно сделать «копию» — он постоянно меняется.
Еще одна современная технология – Bluetooth, которая гарантирует постоянную радиосвязь между устройствами. Информация надежно шифруется, и расшифровать отправляемые сигналы может только та система, которой сигнал адресован.

Как происходит блокировка электрических цепей с помощью иммобилайзера

Блокировка той или иной цепи авто осуществляется посредством специальных реле, которые бывают различных видов – аналоговые и более продвинутые – цифровые. Передача блокирующего сигнала может осуществляться по проводу и посредством радиосигнала. При этом сам цифровой сигнал, передающийся к реле-блокиратору от иммобилайзера, бывает двух видов – статический и динамический. Первый вид подразумевает передачу одного неизменного кода от брелока к реле. Второй вид – более надежный, ведь он с каждым новым посылом меняется. В случае передачи блокирующего сигнала по проводу отключение иммобилайзера упрощено, можно просто отрезеть провод. При передаче сигнала через радио отключение иммобилайзера более проблематично, сигнал надо перехватить и расшифровать, либо найти передатчик.

Можно ли отключить иммобилайзер?

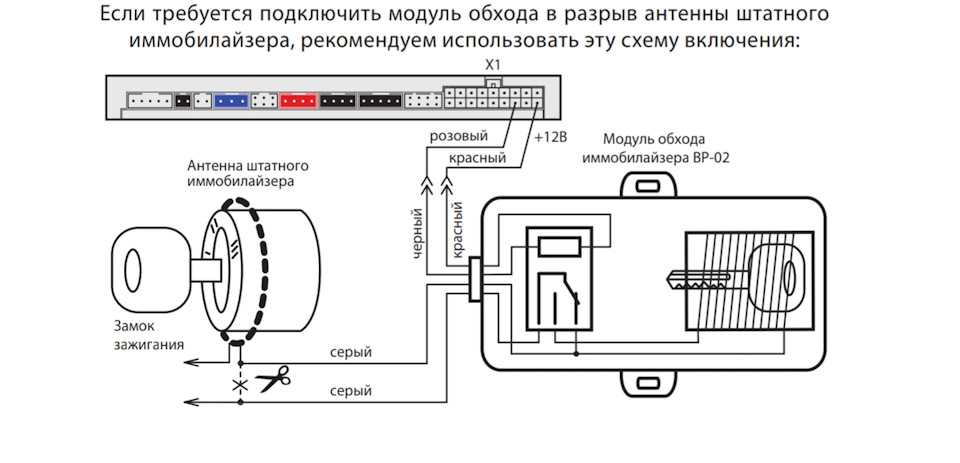

Иногда возникает ситуация, когда для завода двигателя необходимо отключить штатный иммобилайзер (к примеру, при потере ключа). Сделать это можно в ЭБУ автомобиля. В большинстве случаев достаточно отрезать провод, который идет от иммобилайзера к блоку управления, или же отключить физически, запретив ЭБУ делать опрос иммобилайзера. Есть вариант отключения охранной системы посредством установки в ЭБУ специального эмулятора, который вносит корректировки в управление электрическими цепями.

Есть автомобили, в которых аккуратно отключить иммобилайзер не получится. При попытке это сделать велика вероятность нарушения работы многих систем автомобиля. В этом случае придется полностью менять систему и заново ее программировать.

Чем отличаются штатные иммобилайзеры от дорогих?

Штатные иммобилайзеры оснащены контактными реле блокировки, управление которых осуществляется по штатной проводке, что само по себе очень ненадежно. Штатные иммобилайзеры плохо продуманы. Основные цепи авто блокируются только через 10-15 секунд после отключения зажигания, чего может хватить угонщику.
В более дорогих устройствах иммобилайзер может похвастаться большей надежностью. Система распознает по сигналу, посылаемому от брелка, что за руль сел владелец. Только после проверки всех данных дается добро за запуск двигателя. Если же за рулем окажется не владелец ТС, то активируется сирена и блокируются все жизненно важные системы. Кроме этого, современные иммобилайзеры снабжены специальным антиразбойным алгоритмом, который может защитить от угона при остановке на светофоре (что также часто случается).

Дорогие иммобилайзеры имеют большую функциональность, они блокируют большее количество цепей и самое главное – такие системы гораздо сложнее взломать чем штатные иммобилайзеры.

Как можно «усилить» штатный иммобилайзер?

Иммобилайзер – это надежный защитник автомобиля. Но многие угонщики научились с ним «работать» и взламывать, поэтому не лишним будет предусмотреть дополнительную защиту. К примеру, на контроллер устройства можно установить металлический кожух, который закроет доступ злоумышленнику к блоку управления и разъему. К диагностическому разъему (на цепь шины) можно подключить дополнительную блокировку с действием от стороннего устройства. Кроме этого, не лишним будет предусмотреть блокировку в разрыв штатной считывающей антенны.

Еще один вариант защиты – установка дополнительного замка на капот. Это необходимо, ведь беспроводное реле часто ставится именно в двигательном отсеке. Злоумышленник, когда не может добраться до ЭБУ, может попытаться получить доступ к реле блокировки. Наличие же дополнительного замка может оказаться как нельзя кстати.

устройство, принцип работы и меры безопасности использования иммобилайзера — Словарь автомеханика

Иммобилайзер, иногда называемый иммо, на заморском языке звучит как immobilizer – это электронное приспособление, которое может обездвижить автомобиль. Основное назначение которого — использование в качестве противоугонного средства путем блокировки определенных электрических цепей. Иногда для этого применяется беспроводной электронный ключ, ключ с ручным набором кода или скрытая кнопка. Многие современные машины оснащаются штатными встроенными иммобилайзирами еще на самом заводе-изготовителе.

фотогалерея:

Во многих современных автомобилях в иммо блокировка осуществляется без использования реле.

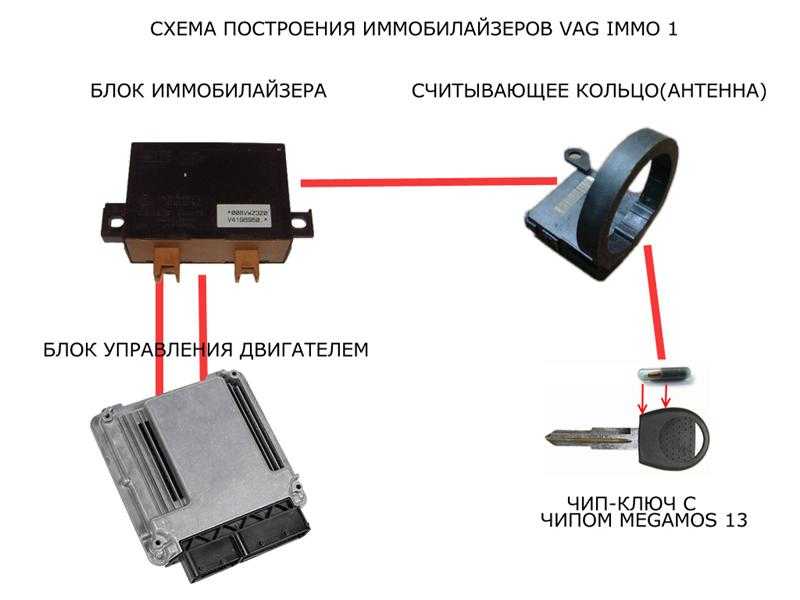

Конфигурация иммобилайзера автомобиля

Суть работы иммобилайзера.

Основу конфигурации иммобилайзера составляют такие элементы:

• блок управления иммобилайзером. Представляет собой электронную плату, это «мозг» системы обездвиживания;
• электромагнитное реле. Механизм, осуществляющий разрыв цепей;
• ключ владельца. Таковым может быть чип-ключ, карта-метка или определенный код.

Как работает данное устройство?

Дополнительный, нештатный иммобилайзер разрывает соединения электрических цепей автомобиля в самых важных местах, таких как цепи стартера, зажигания и двигателя.

Для того чтобы машина была заведена, владелец должен вставить кодовый ключ и благодаря этому разрешить поступление кода в систему и её разблокировку. Также можно расположить электронную «метку», или чип, в пределах гарантированного приема системы иммо. В тех системах, где предусмотрен ручной набор пароля, для выключения иммо нужно ввести заданный хозяином пароль.

Типы управления имобилайзером

Управляться иммобилайзеры могут контактным ключом, а также транскодером, меткой или картой. Более сложные устройства позволяют отсканировать отпечатки пальцев. Наиболее распространенным является бесконтактный способ. Ключ транскодера должен быть у водителя, и автомобиль работоспособен лишь тогда, когда он недалеко.

Основные неисправности

Как аппаратные так и программные неисправности должны устранятся лишь профессионалами и при наличии специального оборудования. Игнорирование этих правил может очень дорого обойтись.

Поломки бывают в программной части, и в аппаратной. В первом случае нарушается сопряжение электроники блока управления мотором и иммо, и может произойти искажение прошивки в чип-ключе. Это вполне можно исправить перепрошивкой. Во втором случае может выйти из строя одна из микросхем, дискретные элементы и др.

Как устранить неисправности

Поскольку иммо является довольно сложным устройством, то определить неисправность, а тем более ее устранить обычно могут только профессионалы на СТО, как правило, в процессе диагностики чип-ключа и самого блока иммо. Диагностика и ремонт иммо – очень сложная работа. Она требует высокой квалификации и многолетнего опыта. Также в наличии должно быть специальное оборудование. Если игнорировать хотя бы одно из этих условий, то автовладельцу это может обойтись слишком дорого.

Восстановить работу иммобилайзера после постороннего вмешательства дилетантов чрезвычайно трудно, а временами и нереально.

После такого вмешательства, возможно, придется полностью поменять иммо, или сроки ремонта значительно увеличатся. Это означает, что и стоимость ремонта также вырастет.

Меры безопасности

Установку иммобилайзера, при потребности, рекомендуется производить лишь в проверенных сервисцентрах или рекомендациям. К тому же, желательно это делать не по месту проживания, а другом городе, поскольку вы доверяете ключ к управлению транспортным средством чужим людям, не редко бывали случаи краже автомобиля через наводки нечистых на руку мастеров. Также если вы пользуетесь чип-ключом без мастер-ключа, то при блокировки автомобиля, покидая транспортное средство, осматриваться по сторонам, нет ли вблизи сомнительных лиц с портативным компьютером, поскольку существуют устройства считывающие сигнал при активации иммо, злоумышленник получает необходимую информацию и прибор для взлома готов.

Как видим иммобилайзер очень полезная и нужная вещь для современного автомобиля, но кроме того что он защищает авто от угона, он также является ахиллесовой пятой автомобиля, поскольку прогресс не стоит на месте, а взломщики не спят. По этому система автомобильной электроники всегда должна подстраховываться сигнализирующим устройством, так называемой сигнализацией, в паре они составляют хороший тандем.

Иммобилайзер не может защитить от угона автомобиля

Автомобили становятся все умнее, а взломать их ломом и отверткой становится все труднее. Статистика подтверждает это предположение: согласно исследованию Яна К. ван Урса и Бена Воллаарда, в котором освещаются данные о кражах и возврате автомобилей, в период с 1995 по 2008 год количество угонов автомобилей сократилось на 70% в Нидерландах и на целых 80% в Великобритании.

Одна из причин снижения — повсеместное внедрение так называемых «иммобилайзеров». Однако иммобилайзеры так же подвержены взлому, как и любая другая относительно сложная технология. Исследователь кибербезопасности Воутер Бокслаг выбрал это в качестве темы своей магистерской диссертации и представил результаты своего исследования на 36-м Конгрессе коммуникаций Chaos (36С3).

Что такое иммобилайзер

Короче говоря, иммобилайзер пытается установить, является ли человек за рулем законным владельцем. Если он не может быть уверен, он просто не даст машине завестись. Процесс признания незаметен для законного владельца; это происходит в течение доли секунды без участия пользователя.

Первый в мире иммобилайзер был запатентован еще в 1919 году. В то время водителю нужно было соединить контакты в определенном порядке, и если при запуске автомобиля порядок был неверным, срабатывала сигнализация.

Противоугонная система для автомобилей была впервые запатентована в 1919 году.

Современный иммобилайзер состоит из двух ключевых частей: транспондера в ключе зажигания и приемника в самом автомобиле. Когда кто-то пытается запустить двигатель, автомобиль отправляет запрос на ключ. Если ключ возвращает правильный предопределенный сигнал, иммобилайзер посылает команду на блок управления двигателем для запуска. Без правильного сигнала вы не сможете завести машину.

Hitag2, DST40 и Megamos Crypto были одними из первых транспондеров. После тщательного изучения на протяжении многих лет они теперь считаются небезопасными. Вы можете прочитать о недостатках Hitag2 здесь, а Megamos Crypto здесь.

В последнее десятилетие 20-го века иммобилайзеры получили широкое распространение. Они стали обязательными в государствах ЕС в конце девяностых, и другие страны постепенно последовали их примеру. Если верить отчетам этих стран, иммобилайзеры способствовали значительному снижению угонов автомобилей.

Относительная статистика угонов автомобилей в Великобритании, Нидерландах, Швеции, США, Канаде и Австралии, 1981–2013 гг., при этом 2000 г. используется в качестве исходного. Источник

Угонщики наносят ответный удар

Конечно, кража автомобилей на этом не остановилась. По знакомой схеме, как только иммобилайзеры стали мейнстримом, началась гонка вооружений между преступниками и автомобильными брендами. По мере того, как автомобили становились умнее, преступники не отставали от них, и иммобилайзеры оказалось довольно легко обмануть. Успешные попытки взлома участились, и примерно в 2010 году давняя устойчивая тенденция к снижению числа угонов автомобилей изменилась на противоположную. Уровень угона автомобилей в Великобритании достиг восьмилетнего максимума в 2018 году, и во многих других странах наблюдалась аналогичная тенденция: падение до 2010 года, за которым последовало резкое падение. небольшой отскок или плато.

Дорогие люксовые марки по-прежнему остаются наиболее часто угоняемыми автомобилями. Исследователи кибербезопасности также сосредоточились на этих брендах, но, несмотря на огромные бюджеты, их исследования разочаровали.

Если дорогой роскошный автомобиль можно незаметно взломать за десять секунд, то что это говорит о моделях с большим объемом продаж, на которых ездит большинство людей, спросите вы.

Изучение безопасности иммобилайзера

В своем исследовании Бокслаг пытался взломать три автомобиля популярных марок. Ни одна из машин не была новой; все они датированы примерно 2009 годом. Модели представляли собой недорогие хэтчбеки B-класса — вышеупомянутые модели большего объема. По словам авторов исследования, многие новые автомобили используют аналогичные противоугонные системы.

Бокслаг использовал следующий подход:

1. Получить доступ к трафику CAN-шины. Шина CAN используется для связи в большинстве современных автомобилей.
2. Прочитать сообщения, которыми обмениваются компоненты иммобилайзера.
3. Получите прошивку модуля управления двигателем (ECM) или модуля управления кузовом (BCM).
4. Укажите алгоритм, используемый при обмене сообщениями.
5. Используйте ранее полученные данные, чтобы доказать, что вы можете завести машину без оригинального ключа.

Первый шаг довольно прост: доступ к шине возможен через стандартный порт OBD II. Он есть на всех автомобилях после 2000 года и служит для диагностики. Оказавшись внутри автомобиля, вы получаете доступ к интерфейсу.

Получить прошивку можно было сотней способов, от довольно сложных приемов до простой загрузки из Интернета. Правильно: прошивка для многих автомобилей доступна онлайн; производители предоставляют его для диагностики или обслуживания.

Хорошо, если весь трафик надежно зашифрован. Но в этом и заключается самое большое разочарование: первые два иммобилайзера использовали очень слабое шифрование. На первом автомобиле потребовалось всего несколько секунд, чтобы получить защитный код автомобиля, который позволяет авторизовать новый ключ и впоследствии отключает иммобилизацию. Получение кода безопасности второго тестового автомобиля заняло целых 4000 попыток, или около 15 минут.

Третий экземпляр был действительно жестче — его протокол иммобилайзера не имел явных изъянов и не был нарушен. Однако исследователь определил, что чип ключа эмулирует PCF79.35, аналогичный тому, что используется в Hitag2. Используя известные недостатки Hitag2, вы можете завести машину всего за 6 минут без необходимости возиться с криптографией.

Все три системы все еще существуют и установлены на некоторых автомобилях 2019 года выпуска.

Что нам делать?

Иммобилайзеры действительно эффективны против более консервативных правонарушителей, которые все еще используют механические приемы. Однако они не могут конкурировать с более искушенными угонщиками автомобилей — во всяком случае, в сегменте серийного производства.

Поэтому, как это ни странно, возможная рекомендация автовладельцам — помнить о своих корнях и не сбрасывать со счетов технологии восьмидесятых-девяностых годов. Чтобы взломать электронную систему безопасности, дополненную механическим замком на руле, угонщику нужны навыки взлома как электроники, так и механики.

Вы по-прежнему можете столкнуться с опытным угонщиком автомобилей «два в одном», но, как минимум, удвоив свою безопасность, вы сделаете угон своего автомобиля немного сложнее, чем соседнего. Как говорится, от медведя не убегаешь — просто будь быстрее другого парня.

Тем не менее, производители автомобилей остаются главными противниками угонщиков, но во многих отношениях они новички в кибербезопасности. К сожалению, они используют проприетарные — и часто несложные — алгоритмы шифрования, которые игнорируют отраслевые стандарты, а противоугонные системы безнадежно устаревают к тому времени, когда автомобили, которые они защищают, выходят на рынок.

Несмотря на это, мы и другие компании предприняли первые шаги по повышению безопасности автомобилей. В течение нескольких лет мы сотрудничаем с AVL, крупнейшим независимым производителем автомобильных систем, чтобы сделать современные подключенные автомобили намного более безопасными. Вы можете узнать больше о нашем видении безопасного автомобиля в посте Подключенные автомобили: Безопасный дизайн.

Все, что вам нужно знать об иммобилайзере двигателя

11 июля 2021 г.

Транспортные средства являются одним из самых ценных активов для любого человека. Наверное, поэтому каждый из нас делает все возможное, чтобы уберечь его от кражи и порчи. От видеорегистраторов до замков переключения передач, обеспечение безопасности вашего любимого автомобиля — это то, что вы никогда не сможете игнорировать. Как основной элемент безопасности на борту современных автомобилей, иммобилайзер двигателя является одним из наиболее неотъемлемых компонентов безопасности. Итак, вот все, что вам нужно знать об иммобилайзере двигателя.

• В качестве противоугонной системы, встроенной в двигатель ECT, иммобилайзер предотвращает запуск двигателя при отсутствии подлинных и авторизованных ключей автомобиля. Для этого в иммобилайзере используется специально разработанный ключ с цифровым кодом, который часто называют смарт-ключом.
• Эти ключи содержат микросхему транспондера, в которой хранится электронная защита, которую можно понять так же, как пароль автомобиля. При вставке иммобилайзер обрабатывает защитный код на чипе смарт-ключа с кодом, встроенным в ЭБУ автомобиля. Как только было установлено идеальное совпадение, иммобилайзер двигателя активировал топливную систему и цепь зажигания.
• Если совпадение не совпадает, ECU не может активировать топливную систему, тем самым не позволяя ворам завести ваш любимый автомобиль. В современных автомобилях с функцией доступа без ключа или функцией запуска/остановки двигателя переносные интеллектуальные ключи передают код безопасности процессору кодов в ЭБУ, который затем сопоставляет их и, таким образом, позволяет работать функции запуска/остановки.

Читайте также:  5 лучших автомобильных аксессуаров безопасности для вашего автомобиля

• По мере развития технологий обычные иммобилайзеры были усовершенствованы в усовершенствованные электронные системы иммобилайзеров, которые используют прокручивающиеся/меняющиеся коды безопасности двигателя .
