Иммобилайзер на: Что такое иммобилайзер, и для чего он нужен

19 июля, 2019 by admin

Что такое иммобилайзер, и для чего он нужен

Практически всегда в комплектации приобретаемого нового автомобиля значится строка «штатный иммобилайзер», да и подержанные автомобили таким устройством в большинстве своем не обделены. Более того, многие владельцы даже не знают о том, что он имеется в их автомобиле, поскольку его работа не заметна при повседневной эксплуатации. Что же такое иммобилайзер, для чего он нужен, и может ли он заменить сигнализацию?

Что такое иммобилайзер?

Иммобилайзер – это электронное противоугонное устройство, функция которого – препятствовать запуску двигателя и передвижению на автомобиле при попытке угона. Собственно, основная функция иммобилайзера скрыта в его названии – с английского слово immobilizer переводится как «обездвиживатель».

Конструктивно иммобилайзеры могут быть различными – к примеру, некоторые могут размыкать электрические цепи автомобиля, ответственные за зажигание или подачу топлива, а иные – работать по CAN-шине, программно блокируя запуск двигателя.

В повседневной эксплуатации работа иммобилайзера незаметна для автовладельца: как правило, для разблокировки служит ключ или брелок, который, попадая в замок зажигания или просто в радиус опознавания блока иммобилайзера, отключает последний и позволяет беспрепятственно завести двигатель.

Каковы достоинства и недостатки иммобилайзера?

Достоинства иммобилайзера как противоугонного устройства очевидны: он обеспечивает определенный уровень защиты от кражи автомобиля, при этом зачастую входя в список штатного оснащения и не требуя дополнительной установки. Степень защиты зависит от типа иммобилайзера, а также от места его установки: чем проще до него добраться, вскрыв автомобиль, тем меньшую потенциальную защиту от угона он обеспечивает. С этим, к слову, связан основной недостаток штатных иммобилайзеров: они удобны тем, что чип разблокировки встроен в штатный ключ и не требует дополнительных манипуляций для пуска двигателя, но проблема в том, что штатные иммобилайзеры устанавливаются на конвейере в штатное место, и угонщик, знающий, где располагается иммобилайзер в той или иной модели, может быстро его «обезвредить».

Может ли иммобилайзер заменить сигнализацию?

Подобным вопросом задаются некоторые автовладельцы, желающие, к примеру, сэкономить на установке сигнализации. Однако конкретного ответа на него дать нельзя просто потому, что сигнализация и иммобилайзер – это разные по функционалу устройства. Сигнализация, как известно, служит для оповещения окружающих и владельца автомобиля при попытке угона, привлекая внимание световыми и звуковыми сигналами и передавая на брелок соответствующую информацию. Иммобилайзер же не оповещает никого о попытке угона, а лишь препятствует его осуществлению, поэтому сигнализация и иммобилайзер могут не заменять, а лишь дополнять друг друга.

Стоит отметить при этом, что большая часть сигнализаций имеет в своем составе собственный дополнительный иммобилайзер, который устанавливается в пару к штатному или, в его отсутствие, в качестве основного. Преимущество этого нештатного иммобилайзера в том, что его, в отличие от штатного, можно расположить в неизвестном и труднодоступном для угонщика месте.

Что такое иммобилайзер в машине, зачем он нужен и как его отключить

Иммобилайзер — что это такое и для чего он нужен в машине? С английского языка слово «иммобилайзер» дословно можно перевести, как «обездвиживатель». Это устройство предназначено для защиты автомобиля от угона. Чаще всего иммобилайзерами машины оснащаются еще на заводском конвейере.

Назначение иммобилайзера состоит в отключении самых важных электрических цепей (таких, как система зажигания, стартера и пр.) при несанкционированных попытках завести автомобиль. Даже в случае механического повреждения его элементов, отключенные системы авто продолжают оставаться заблокированными. В отличие от других видов противоугонных устройств, на этом функциональное назначение иммобилайзера и заканчивается.

Принцип работы иммобилайзера

Обычно иммобилайзер включает в себя, как минимум, три основных элемента:

1. Блок управления.
2. Коммутатор электрических цепей.
3. Ключ с электронным чипом.

Блок управления, как следует из его названия, управляет всеми элементами системы иммобилайзера. Коммутационное устройство, в виде одного или нескольких реле, подключает и отключает электрические цепи управления.

Для управления встроенным иммобилайзером обычно применяется ключ замка зажигания со встроенным электронным чипом, в котором записан код для разблокировки системы. Считывание кода происходит автоматически, при вставлении такого ключа в замок зажигания.

Однако встречаются модели иммобилайзеров, требующие введение кода вручную. Прежде чем запустить двигатель в такой системе, сначала нужно поднести ключ к специальному детектору на приборной панели, после чего ввести секретный код.

Все типы иммобилайзеров имеют возможность самостоятельного включения противоугонного режима по истечении определенного промежутка времени, если владелец автомобиля не осуществлял никаких манипуляций с машиной.

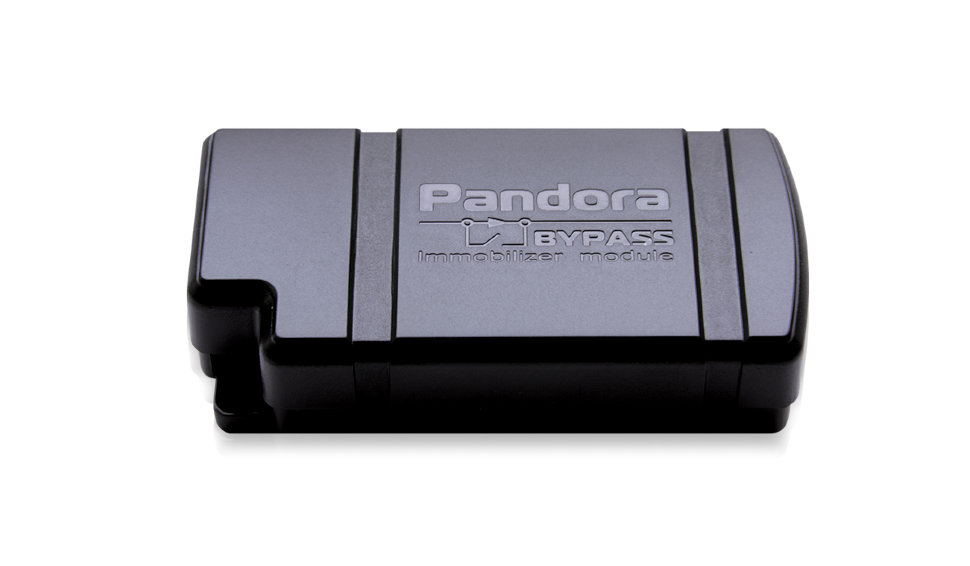

Для чего нужен обходчик иммобилайзера

При установке на автомобиль противоугонной сигнализации с автозапуском, необходимым условием ее функционирования становится применение обходчика иммобилайзера.

Обходчик иммобилайзера надежно прячется под приборной панелью, после чего подключается к системе управления автомобилем и установленной сигнализации. Таким образом, завести двигатель дистанционно становится возможным только в режиме автозапуска с разрешения автосигнализации.

Как отключить иммобилайзер

Иногда появляется необходимость отключить иммобилайзер, например, в случае его неисправности, создания препятствий в работе дополнительно установленной противоугонной системы или по другим причинам. Сделать это лучше всего, прибегнув к услугам специализированной автомастерской, так как самостоятельное вмешательство может привести к дополнительным проблемам – автомобиль просто перестанет заводиться.

Поэтому ремонт иммобилайзера, его замену или полное отключение следует производить исключитеотно с помощью специалистов.

Как отключить иммобилайзер в автомобиле в обход самостоятельно

Противоугонный прибор и что с ним может произойти

Автомобили всегда пользовались спросом у автоугонщиков, потому автопроизводители всерьёз задумались над тем, как обезопасить покупателей от неприятностей. Было придумано и разработано особое противоугонное устройство — иммобилайзер, которое электронным действием лишает автомобиль возможности двигаться.

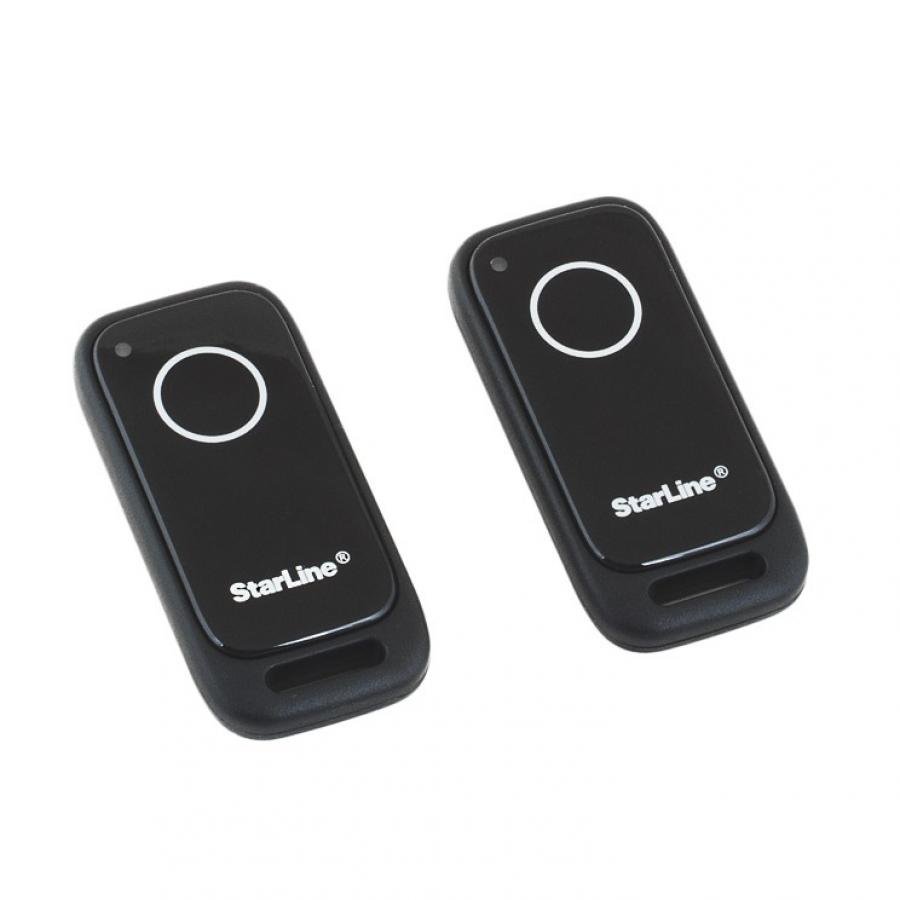

Автомобильный иммобилайзер в виде брелока

Однако иногда в системе происходит сбой, отчего устройство блокируется. В таких случаях, как ни крути, система требует обязательной разблокировки, иначе ваше авто так и не сдвинется с места. Постараемся выяснить, как отключить иммобилайзер, чтобы можно было свободно отправиться в путь.

Устройство иммобилайзера и работа с ним

Так как средство предназначено для защиты автомашины от угона, доступ к его активации и деактивации имеется исключительно у автовладельца. Иммобилайзер бывает контактный, для него нужен ключ с ручным набором кода, и бесконтактный, спрятанный под обшивкой салона, для включения и выключения которого необходим специальный ключ в виде брелока или карточки. У большей части современных машин имеются встроенные иммобилайзеры от завода-производителя.

Изначально все встроенные на заводе иммобилайзеры не запрограммированы, то есть функция защиты у них отключена. Чаще всего настройку программы проводят работники автосалона при продаже машины либо владелец активирует её самостоятельно. В комплекте имеются три ключа, два из которых — рабочие, а один, красного цвета, предназначен для обучения системы.

На видео рассказывается, что такое автомобильный иммобилайзер:

Преимущество такого продукта перед противоугонной сигнализацией заключается в том, что он скрыт от посторонних глаз и не даёт о себе знать до того момента, пока злоумышленник, проникший внутрь салона, не попробует завести машину. В последнее время обретают всё большую популярность иммобилайзеры, которые позволяют угонщику завести авто и даже проехать на нём определённое расстояние. Прибор приводится в действие спустя установленное время, когда грабитель преодолеет часть своего пути. В итоге автомобиль замирает посреди дороги, а вору-неудачнику не остаётся ничего другого, кроме как оставить его и быстрее «делать ноги». Сигнализация в первую очередь рассчитана на отпугивание потенциального грабителя.

Принцип действия иммобилайзера заключается в блокировании главных систем автомашины. Здесь имеет место перекрытие подачи топлива, отключение питания движка, создание помех в функционировании коробки передач и другое.

Выход этого устройства из строя может произойти в результате многих причин, но надо помнить, что в любом случае это приведёт к блокировке запуска двигателя. Устранить эту проблему можно путём отключения иммобилайзера.

Отключение иммобилайзера

На видео рассказано, как отключить штатный иммобилайзер на автомобиле ВАЗ своими руками:

Отключить такое устройство можно самостоятельно, но на это потребуется время и терпение. Гораздо проще обратиться к специалистам, которые грамотно и качественно выполнят всю процедуру.

Если вы всё-таки приняли решение самостоятельно разрешить создавшуюся проблему, то вам понадобятся ноутбук или ПК, ПАК-загрузчик, изолента, отвёртка и гаечный ключ на 10. Процедура отключения практически идентичная для всех автомобилей, есть лишь небольшие различия. В машинах, где иммобилайзер располагается над электронным блоком управления, отключить его не составит труда. Необходимо извлечь контроллер, отсоединив четыре болта и гайку, и разобрать его. Затем вам предстоит отключить прибор и стереть с него всю информацию при помощи компьютера, подсоединив к контроллеру ПАК-загрузчик. После проделанного в обязательном порядке необходимо восстановить диагностическую линию. Для этого следует установить перемычки для связи с диагностической колодкой и ЭБУ. Бывают случаи, когда приходится перезаписать Flash. Для сохранения других функций иммобилайзера надо обрезать входящие провода, после чего снова их соединить между собой. После восстановления диагностической линии разъём устанавливается на прежнее место.

Обход иммобилайзера

Иногда из-за наличия такого прибора в автомобиле происходит сбой в системе зажигания, что зачастую заканчивается блокированием мотора и отсутствием возможности его запустить. А если в машине установлена функция автоматического запуска движка, то воспользоваться ею при наличии иммобилайзера вам не удастся. Тогда как обойти иммобилайзер, чтобы сохранить при этом вероятность воспользоваться всеми преимуществами сигнализации?

На видео показано, как можно обойти иммобилайзер на автомобиле Opel Vectra

Пути обхода иммобилайзера

Для выхода из сложившейся ситуации существуют несколько способов. Чтобы выбрать подходящий, необходимо рассмотреть все возможные варианты. Только следует помнить, что любой обход понижает уровень защиты вашего авто. Поэтому, прежде чем приступить к делу, подумайте, что же для вас имеет большее значение — удобство или безопасность машины?

1. Использование дополнительного ключа — наиболее простой и дешёвый способ, которым можно воспользоваться даже без приобретения дополнительного оборудования. Вам всего лишь потребуется закрепить второй ключ в радиусе функционирования иммобилайзера. Причём сделать это нужно так, чтобы система всегда находилась в состоянии разблокирования. Этот способ обхода больше подходит современным автомобилям. Лучше всего закрепить дополнительный ключ под обшивкой панели — там он незаметен. Минус варианта — это снижение безопасности машины.
2. Блок обхода, встроенный в систему. Подразумевает покупку противоугонки с уже встроенным блоком обхода. Подключение осуществляется за счёт получения сигнала с брелока управления, позволяя таким образом системе автозапуска произвести завод автомобиля. Такой метод сохраняет на достаточно высоком уровне безопасность вашей машины.
3. Исключение иммобилайзера из схемы зажигания. Здесь не требуется всё время оставлять ключ в машине, однако безопасность «железного коня» всё же снижается. Важно иметь опыт монтажа электрооборудования, дабы не повредить автомобиль некорректной работой.
4. Приобретение дополнительного блока обхода. Такой способ весьма эффективен, так как у дополнительного блока имеется собственный пульт ДУ, позволяющий сначала отключить иммобилайзер, а уже после завести авто. С этого блока на систему постоянно подаётся сигнал, будто ключ всё время находится в салоне машины.

На видео показано, как сделать обходчик иммобилайзера своими руками:

К сожалению, у обхода имеются некоторые недостатки. Во-первых, автомобиль может начать движение произвольно при автозапуске, если его оставили на включённой передаче. Чаще это происходит со старыми моделями с МКПП. Чтобы избежать подобного, лучше купить сигнализацию с датчиком нейтралки. Во-вторых, не забывайте, что противоугонная сигнализация с дистанционным запуском понижает защищённость машины. Так что если несчастье всё-таки произошло, а иммобилайзер при этом был отключён, у вас могут возникнуть проблемы со страховой компанией.

Главное при отключении и обходе иммобилайзера — это правильный расчёт собственных сил и возможностей. Ведь блок управления двигателем — система довольно сложная, потому заниматься ей без определённых знаний и навыков может быть опасным: неквалифицированное вмешательство приведёт к поломке автомобиля. Помимо этого, вы подвергаете машину угону, потому перед отключением или обходом иммобилайзера тщательно продумайте необходимость выполнения этой процедуры.

для чего нужен, эксплуатация и деактивация

Дата: 01.02.2015

Как все мы знаем, иммобилайзер – это устройство, которое лишает автомобиль подвижности. То есть, это противоугонное средство, которое отключает ваш автомобиль и не дает ему двигаться до того момента, пока водитель лично, имея при себе ключ, не отключит его. В данной статье мы поговорим о штатном иммобилайзере на Тойоте Королле.

Для чего нужен иммобилайзер и что он собой представляет?

Оставляя свой автомобиль на ночь возле дома или днем у магазина, офиса никто не хочет оказаться на месте водителя, у которого украли его машину. Поэтому при покупке автомобилей, автолюбители очень сильно уделяют внимание системам безопасности авто.

На сегодняшний день практически все автомобильные производители мира, Тойота не исключение, стараются сделать свои автомобили как можно лучше, надежнее и безопаснее. Мировой криминогенный рост, в частности ежедневные угоны авто, заставляют задуматься о том, как защитить свой автомобиль от возможных посягательств со стороны. Ведь не многие знают, но по уровню доходности, именно кражи автомобилей стоят на втором месте, после наркобизнеса конечно.

Поэтому автогигант Тойота изготавливая свои автомобили, устанавливает в них штатные иммобилайзеры – представляющие собой противоугонные средства, которые не препятствуют проникновению внутрь салона, не имеет каких либо звуковых или световых сигналов. Но при этом, во время попытки угнать автомобиль, сделать это будет практически невозможно, так как вся бортовая электроника будет отключена, а двигатель автоматически заблокируется до его разблокировки ключом, который, как правило, всегда находится у водителя. Как мы теперь понимаем, его основная задача обездвижить авто.

Если покупать Короллу в более дорогой комплектации можно наряду с иммобилайзером иметь уже полноценную сигнализацию, со световыми, звуковыми сигналами которые отпугнут угонщика и в то же время привлекут внимание окружающих людей.

Деактивация иммобилайзера на Тойоте Королле

Когда произошла активация иммобилайзера, вам придется вручную ее разблокировать. Сделать это не сложно. Всего лишь понадобится некий электронный код, который деактивирует его. Таковым является общий принцип его деактивации. Однако на практике существует множество различных вариантов деактивации иммобилайзера. Итак, давайте рассмотрим каждый из них.

Первым и наиболее распространенным является – чип, который представляет собой электронную метку, встраиваемую непосредственно в ключ, в его тело. Считывание кода происходит в тот момент, когда ключ вставлен в зажигание. Установленный контроллер сверяет сигнал ключа с данными самого себя и отдает дальнейший приказ о разблокировке или блокировке автомобиля в целом.

Вторым по распространенности виду является – брелок. Отдельный сигнализатор, который несет в себе сигнал с ключом деактивации. Здесь для того чтобы деактивировать иммобилайзер необходимо нажать соответствующую кнопку на брелке. Устройство расшифровки установленное в автомобиль и непосредственно вшитое в электронную систему авто распознает подаваемый с брелка сигнал и при совпадении данных он деактивирует устройство. Если же данные не совпали, без верного кода автомобиль будет полностью недееспособным.

И наконец, третий вид – кодонаборные иммобилайзеры. Как правило, такие виды охранных систем устанавливаются во французские автомобили, но при желании их можно устанавливать и в нашу японскую Короллу. Для данного вида систем безопасности, характерно наличие цифровой панели, на которой расположены цифры. Как вы уже, наверное, догадались, необходимо набрать некий код, с помощью которого произойдет деактивация системы.

Эксплуатация иммобилайзера

Никаких специализированных средств ухода за данной системой не предусматривается. Обмануть такое устройство практически невозможно. Отключение-подключение питания, взлом коробки управления не приведут к положительному результату и оставят автомобиль на своем месте. Как правило, такие устройства подключатся к общей системе питания автомобиля и не требуют нечего иного как заряженный аккумулятор.

При покупке автомобиля с рук стоит обращать внимание на автомобили с кодонаборной панелью, а особенно когда продавец говорит вам код в четыре нуля. Как правило, такие коды ставят для полного сброса иммобилайзера и не хотят чтоб он вообще функционировал. Означать это может только одно – он неисправен. Именно по данной причине при покупке авто будьте внимательны. На этом рассказ о штатных иммобилайзерах окончен.

Другие статьи

Можно ли отключить иммобилайзер своими руками?

Современные технологии позволяют по-разному защищать автомобиль от взломов и угона. Как это ни странно, многие из нас по старинке используют обычный замок. Более продвинутые автовладельцы устанавливают на своих «железных коней» мощные противоугонные системы, а третьи вообще не беспокоятся за свою машину, поскольку она находится под защитой иммобилайзера.

К сожалению, многие автовладельцы даже не слышали о подобном устройстве, хотя специалисты называют его будущим автомобильной безопасности. Так это или нет, мы как раз и попробуем разобраться в этой статье. Особое внимание также уделим вопросу, как отключить иммобилайзер, когда владелец автомобиля потерял ключ.

Принцип работы иммобилайзера, или что это за устройство?

Если дословно перевести название данного устройства с английского языка, то мы получим термин «обездвиживатель». Это слово максимально точно передает всю суть работы иммобилайзера – исключить даже малейшую возможность запустить автомобильный двигатель без участия владельца ключа.

По сути это целый комплекс различных электронных датчиков, которые блокируют определенные системы автомобиля, не давая угонщикам возможности завести и сдвинуть с места Ваш автомобиль. Зачастую при помощи иммобилайзера блокируется вся система подачи топлива в двигатель или же система зажигания. Таким образом, даже если угонщик и пробрался в салон автомобиля, на нем он не уедет.

Принцип работы иммобилайзера достаточно простой. Когда автомобиль пытается завести посторонний человек, устройство разрывает электрическую цепь, чтобы препятствовать подаче сигнала от зажигания. Возможен и обратный процесс, когда иммобилайзер подает питание на специально установленные механизмы, благодаря которым осуществляется блокировка двигателя и его системы питания. В результате двигатель вообще не заводится, или же может заглохнуть через определенное время, когда угонщик выедет с парковки и преодолеет несколько метров.

Большим преимуществом этого устройства является то, что даже после разрыва проводов или же попыток его «нейтрализовать», автомобиль все равно блокируется. То есть, если система устройства фиксирует попытку взлома – она сразу же реагирует вышеописанным образом, блокируя и себя, и все системы автомобиля.

При этом активация иммобилайзера происходит автоматически. Имеется в виду, что если Вы оставили автомобиль без присмотра на определенный период времени, то вскоре иммобилайзер сам среагирует и заблокирует его. По этой причине покидать авто без ключей настоятельно не рекомендуется, поскольку Вы сами не сможете попасть в салон.

Составляющие элементы системы иммобилайзера автомобиля

Конфигурация этого устройства является стандартной. Однако в последнее время производители начали уделять ему все больше внимания, поэтому все чаще можно встретить более дорогие и «навороченные» устройства. Все же, несмотря на новшества, основа любого иммобилайзера состоит из:

Блока управления устройством. По сути, он является центром всей системы защиты автомобиля. Именно здесь обработку проходят все сигналы, которые поступают на него из датчиков. Соответственно, именно блок управления посылает команду о блокировке, если идентифицирует какие-либо внешние действия как несанкционированные.

Микроиммобилайзера или же электромагнитного реле, благодаря которому осуществляется разрыв электрической цепи автомобиля. То есть этот блок выполняет команды блока управления иммобилайзером.

Ключа от автомобиля. Именно по нему система способна распознать Вас как владельца и дать доступ к автомобилю. Процесс «опознания» происходит благодаря специальному чипу, который устанавливается в сам ключ. На чипе предварительно кодируется определенный сигнал или шифр, который способен распознать блок управления.

В целом же все иммобилайзеры делят на два основных типа – это контактные устройства и бесконтактные. К первому типу принято относить иммобилайзеры, активация которых происходит благодаря использованию ключа. А вот для второго типа вместо ключа может использоваться транспондер (приемопередатчик, который способен отправлять свой собственный сигнал в ответ на только что принятый от другого устройства) или же специальная карта-метка.

Существуют еще и кодовые иммобилайзеры, которые, впрочем, применяются намного реже. Суть их заключается в том, что для активации или же деактивации такого устройства водителю постоянно приходится набирать определенную кодовую комбинацию на специальной панели. В последние годы начали использоваться иммобилайзеры, которые распознают владельца автомобиля по отпечатку пальца.

Важные аспекты функционирования типичного иммобилайзера

По принципу работы иммобилайзеры мало чем отличаются от обычной автомобильной сигнализации, хотя во многом и уступают ей. В частности, последние разработки «сигналок» для автомобилей позволяют отследить угонщика даже по спутнику и сразу же сообщают владельцу об проникновении. С иммобилайзерами все намного проще – они просто не дают угонщику возможности завести автомобиль. То есть о том, что автомобиль хотели угнать, Вы сможете узнать только впоследствии. Но в этом есть и свои достоинства: Вам не придется подолгу его отслеживать и искать по всему городу или даже стране.

Не менее осложняет задачу для воров и внешний вид устройства, а также его расположение. В попытках найти иммобилайзер на автомобиле угонщик может провести несколько часов, но его работа все равно не увенчается успехом. Даже по проводам добраться к нему не всегда получится, поскольку устройство функционирует через штатную сеть и принимает только высокочастотные волны. А по внешнему виду любой иммобилайзер очень легко перепутать с другим оборудованием автомобиля.

То же самое касается и микроиммобилайзеров, которые очень легко перепутать с одним из приборов автомобиля – к примеру, с предохранителем. Поскольку на одну машину может быть установлено несколько таких реле, чтобы отыскать их и нейтрализовать, придется потратить не то что часы, а даже несколько суток.

Особого внимания заслуживают иммобилайзеры, которые обладают возможностью немного отсрочить блокировку двигателя. Суть работы такого устройства заключается в следующем: когда угонщик проникает в автомобиль, ему все же удается своими собственными методами завести мотор и сдвинуться с места. Однако, не преодолев и нескольких сотен метров, автомобиль вдруг заглохнет. Остановившись посреди дороги, угонщику не остается ничего другого, как бросить авто. Ведь если он начнет с ним возиться на дороге, то рискует привлечь к себе внимание других и «засветить» свое лицо.

Транспондерная система иммобилайзера: в чем особенности и отличия?

На современных автомобилях Вам, скорее всего, придется встретить именно такую систему. Ее преимущество заключается в том, что она максимально снижает риск возможного угона. В чем ее особенность? Для активации транспондерного иммобилайзера даже профессиональному автомеханику придется потратить уйму времени и перебрать практически весь автомобиль. А суть такой системы заключается в бесконтактности реагирования.

Блокировка или разблокировка транспондерного иммобилайзера происходит благодаря специальному брелоку или же карточке, в которых зашифрован специальный код или шифр. Когда ключ находится в зоне действия приемника иммобилайзера, происходит разблокировка автомобиля и владелец может спокойно заводить двигатель и ехать в любом направлении. Когда же он отдаляется от автомобиля, его уже не получиться завести никаким другим способом, поскольку иммобилайзер попросту блокируется.

Такой приемопередатчик можно также спрятать где угодно. Для этого подойдет и панель приборов, и подкапотное пространство, и обивка сидений. Самое важное – сделать маскировку максимально надежной. Найти его при помощи специальной техники также невозможно.

Самостоятельная установка иммобилайзеров практически не проводится, поскольку это требует высокого профессионализма и большой практики в работе с подобным устройством. Поэтому, если Вы хотите установить иммобилайзер на свое авто – лучше обратиться по этому поводу к специалистам.

Отключение иммобилайзера: можно ли это сделать без посторонней помощи.

Если для установки иммобилайзера Вам в любом случае придется обращаться к специалистам, то вот с его отключением можно разобраться и самостоятельно. При этом очень часто случается так, что отключение иммобилайзера – это совсем не прихоть автовладельца, а очень срочная необходимость. Причин для этого может быть несколько, и мы назовем лишь наиболее частые:

1) Автовладелец потерял ключ. Это значит, что ни запуск, ни любая другая эксплуатация автомобиля становится невозможной.

2) Поломка в электронном блоке управления или же других важных элементах управления иммобилайзером, что стало причиной невозможности завести машину.

3) Невозможность совместить дистанционное управление автомобилем и иммобилайзер. Обычно владельцам автомобиля приходится выбирать между этими двумя устройствами.

4) Желание установить обычную сигнализацию. В этом случае следует понимать, что установка «сигналки» помогает лишь отпугивать злоумышленников, однако угнать автомобиль они все равно смогут практически беспрепятственно.

Если автовладелец не боится, что его автомобиль могут угнать, а иммобилайзер ему самому мешает, когда он хочет завести машину без использования ключа.

Давайте же разберемся, какие существуют способы отключения иммобилайзера. Однако следует сразу отметить, что к этому вопросу необходимо подходить со всей серьезностью. Ведь каждое устройство работает по-своему, поэтому и его отключение будет иметь свои особенности.

Во многих моделях иммобилайзеров предусмотрено кодовое отключение этого устройства. То есть, если Вы случайно потеряли от него ключ, завести автомобиль можно, просто набрав определенную комбинацию цифр на специальной панели. Это позволит устройству распознать Вас как владельца автомобиля.

Однако после такого отключения иммобилайзера автомобиль остается незащищенным, и в том случае, если Вы решите изготовить новый ключ, его вместе с иммобилайзером необходимо будет прошивать, чтобы сделать совместимыми. А это, понятное дело, займет немало времени и потребует вмешательства специалиста.

Менее печально будет выглядеть ситуация в том случае, если у Вас остался запасной ключ. Тогда обойти иммобилайзер можно будет путем соединения его антенны с чипом из запасного ключа. Сам чип необходимо будет очень аккуратно достать из ключа и буквально примотать изолентой к антенне. Однако на современных автомобилях чип чаще всего не устанавливается. В таком случае придется прибегнуть к специальным бесчиповым обходчикам. Такие устройства способны считывать сигналы иммобилайзера и дешифровать их, тем самым нейтрализуя их действие и давая доступ к автомобилю.

Если у Вас есть достаточно времени и денег, для отключения иммобилайзера Вы можете обратиться к специалистам. Для профессионального осуществления этого процесса используются специальные программы, способные напрямую воздействовать на блок управления иммобилайзером. Такой вариант подойдет к любому типу иммобилайзера, однако без специальной подготовки и опыта справиться с этой задачей просто невозможно.

Также, обратившись к официальному дилеру Вашей модели автомобиля, Вы можете получить от них специальное устройство, способное отключить Ваш штатный иммобилайзер, который блокирует двигатель. По своей сути это устройство является универсальным ключом к любому иммобилайзеру, но в профессиональной среде его называют «киллером».

Для того чтобы перевести заблокированный иммобилайзер в статус неактивного, «киллер» подключается к блоку управления в тот момент, когда водитель включает зажигание. Благодаря этому активируется пароль доступа, после чего имеющаяся программа заменяется на штатную. Для дальнейшего использования иммобилайзера его перепрошивают под новый ключ.

Чем отключить иммобилайзер: знакомимся с устройством под названием «эмулятор».

Вышеописанные методы «борьбы» с заблокированным иммобилайзером хоть и эффективны, однако не решат Вашу проблему, если автомобиль Вам нужен каждый день, а у Вас не получается даже покинуть парковку. Чтобы связаться с официальными дилерами производителя Вашего автомобиля или найти автосервис, который занимается этими устройствами, придется потратить уйму времени. А плюс еще непосредственная работа с иммобилайзером… Чтобы избежать всей этой мороки, находчивые автолюбители используют специальный обходчик иммобилайзера, который называется эмулятор.

Какой результат позволяет получить эмулятор? Он полностью отключает иммобилайзер, даже если он находится в заблокированном состоянии, и позволяет автовладельцу завести автомобиль. Эмулятор как бы «обходит» программы иммобилайзера, вследствие чего последний утрачивает свое влияние на автомобиль. Но используя эмулятор, не стоит забывать и о том, что с его помощью Вы снимаете защиту с автомобиля. И если на нем нет сигнализации – завести и угнать Вашу машину сможет кто угодно.

К слову, установке сигнализации наличие эмулятора не будет препятствовать. Подойдут как самые простые системы, так и самые последние «сигналки» с функцией дистанционного запуска автомобильного мотора. При этом, используя эмулятор, можно вполне удачно совмещать иммобилайзер и сигнализацию. Тогда благодаря последней, Вы сможете запускать двигатель даже без наличия ключа. Однако, если произойдет взлом сигнальной системы – иммобилайзер не позволит завести двигатель постороннему лицу.

Но полезен эмулятор иммобилайзера еще и тем, что, благодаря наличию в нем специального диагностического светодиода, автовладелец может узнавать о наличии некоторых неисправностей автомобиля:

— устройство было подключено неправильно;

— устройство несовместимо с электронным блоком управления машины;

— последовательная шина работает неправильно.

Кроме того, подбирать эмулятор под конкретный тип иммобилайзера не нужно, так как это устройство является универсальным. Установленная производителем программа автоматически подстраивается под скорость движения шины и позволяет всем автомобильным узлам работать ровно и слаженно. Единственное, что необходимо учитывать при покупке эмулятора, это поколение используемого на Вашем авто иммобилайзера. Поэтому, устройство необходимо вначале проверить, а потом уже покупать.

Установка эмулятора иммобилайзера осуществляется без помощи специалистов. К устройству обязательно должна прилагаться инструкция, которая обозначит Вам все необходимые для выполнения действия. Единственный нюанс: если Вы не сильны в автомобильной электрике – браться за дело самостоятельно не стоит.

Надеемся, теперь Вы убедились, что описываемое нами устройство – это не такая уж и сложная вещь, тем более что способы отключить иммобилайзер Вы уже знаете. Так что, если потеряете ключ автомобиля – не паникуйте и сразу же отправляйтесь в автомагазин за эмулятором.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Штатный иммобилайзер ВАЗ  «АПС-4» («АПС-6») • CHIPTUNER.RU

Штатный иммобилайзер ВАЗ  «АПС‑4» («АПС‑6»)

I. Что это такое

Несмотря на огромную популярность предыдущей статьи (которую без указания источника информации перепечатал журнал «Мастер 12V» и куски которой размещены еще на сотне мелких околоавтомобильных интернет – страничек) я решил ее коренным образом переработать.

Итак – иммобилайзер ВАЗ – штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Первоначально, при выходе с завода, все иммобилайзеры находятся в необученном состоянии, то есть с неактивированной функцией защиты. В комплект поставки входит 3 ключа – 2 черных «рабочих» и красный «мастер-ключ» для обучения системы. Обучение, как правило, производится при продаже автомобиля или самостоятельно хозяином авто.

Принцип действия иммобилайзера довольно прост. Он осуществляет обмен данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть, без дополнительных блокировок. Разрешение на запуск двигателя производится только после успешной инициализации (считывания) черного ключа. При попытке завести автомобиль, не снятый с охраны, ЭБУ блокирует цепи зажигания и бензонасоса.

Как было уже отмечено, обмен данными между иммобилайзером и ЭБУ происходит по линии диагностики K‑Line, поэтому вывести его из строя или сбить код (!) возможно даже невинным подключением диагностического оборудования при включенном зажигании (испытано на собственном опыте) или помехами от обычного сотового телефона. Так же, при наличии иммобилайзера ни в коем случае нельзя «высаживать» АКБ «в ноль». В этом случае в  EEPROM может прописаться хаотичный мусор, и поездки в сервис «на галстуке» не избежать. Довольно продолжительное время сей факт приносил немало доходов мастерским, ибо проблема решалась и до сих пор иногда решается горе – диагностами тривиально просто и прибыльно – заменой ЭБУ на новый при физическом отключении иммобилайзера. Справедливости ради необходимо отметить, что количество отказов и «глюков» иммобилайзеров в последнее время резко сократилось – видимо на ВАЗе все-таки ведется работа по улучшению помехоустойчивости иммобилайзеров, наибольшее количество «глюков» приходится на автомобили до 2001 г. выпуска.

Случаев внезапного отказа иммобилайзеров вследствие программных (именно программных, т.к. случаев выхода из строя иммобилайзеров ничтожно мало) сбоев было настолько много, что ВАЗ разработал в новом ПО программируемую пользователем функцию альтернативного запуска двигателя в случае отказа системы, т.е. контроллер в аварийном режиме разрешает произвести одну поездку при условии заблаговременной активации этой функции и правильного ввода пароля. Активация и ввод пароля из 6 цифр (программирование) производится нажатиями на педаль газа, представьте, сколько раз Вам будет нужно, не сбиваясь, по определенному алгоритму ее надавить, если Вы задумали, например, число «999999» :). Впоследствии, при отказе иммобилизатора, можно, опять – таки многочисленными нажатиями на газ, упросить машину завестись. Подробнее об этом извращении для неутомимых и любознательных можно почитать в описании иммобилизатора.

На автомобилях «Шевроле – Нива» и свежих (с 2004 г.в) применен более современный и совершенный иммобилизатор АПС‑6. Устройство функционально аналогично АПС‑4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель находится в рулевой колонке. Так же реализован ряд дополнительных возможностей – управление электростеклоподъемниками, задними ПТФ, диагностика иммобилизатора по k‑line. Конструктивно АПС‑6 отличается от АПС‑4. Мало того, АПС‑6 разных годов выпуска немного отличаются между собой. На фото, приведенном ниже, слева – АПС‑6 выпуска 2003 г., справа – 2001 г. Видимо это тот случай, когда «изготовитель оставляет за собой право вносить изменения, не влияющие на работоспособность изделия». Внутреннее устройство иммобилизатора, несмотря на невыкокую стоимость, довольно сложно. Он представляет собой микроконтроллер на базе PIC16C65B, схему K‑Line  для обмена данными с ЭБУ по диагностической линии и памятью EEPROM, для хранения кодов обучения. Фото платы АПС‑4. Фото платы АПС‑6 с Нивы-Шевроле.  Фото платы АПС6.1 (высокое разешение).

Следует также иметь ввиду, что очень часто АПС‑6 установлен в корпусе от АПС‑4, т.е внешне блок имеерт маркировку АПС‑4, а на плате маркировка APS‑6.

На автомобилях «Калина» и «Приора» микрочип находится внутри штатного брелка. Брелок так же управляет штатным центральным замком (и штатной сигнализацией). В а/м «Приора» конструктивно иммобилайзер объединен с контроллером стеклопакета, на «Калине» – блок АПС‑6 отдельный, расположен за магнитолой.

Подключение АПС к ЭСУД с 55-пиновым разъемом ЭБУ

К проводке с 81-пиновым разъемом ЭБУ

Инструкция пользователя АПС‑4

Инструкция пользователя АПС‑6

Инструкция по переобучению иммобилизатора

II. Проблемы и решения.

Далее описаны методы борьбы с «заглючившим» или сломавшимся иммобилайзером. При обучении иммобилайзер записывает свой код в EEPROM (EEPROM – энергонезависимая флэш – память, сохраняющая данные при полностью отключенном питании) контроллера. В иммобилайзере так же используется EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный комплект ключи – иммобилайзер – ЭБУ, работающий только в этом сочетании.

Очевидно, что для отключения иммобилайзера необходимо, что бы он физически отсутствовал и в EEPROM ЭБУ должна отсутствовать информация о наличии иммобилизатора. Проще говоря, необходимо отключить разъем от иммобилайзера и очистить EEPROM ЭБУ.

Иммобилизатор находится: на ВАЗ 2110 прямо над ЭБУ, то есть, для того, что бы добраться до него необходимо открутить боковой щиток; в ВАЗ 2109 с высокой панелью – за панелью приборов, между рулевой колонкой и тем местом, где у карбюраторных находится подсос. На автомобиле Шевроле-Нива доступ к иммобилайзеру (как, впрочем, и ко всему другому) сильно затруднен. Расположение смотрите на фото.

При удалении иммобилизатора не забудьте восстановить линию диагностики – установить перемычку для восстановления связи ЭБУ с диагностической колодкой. Для того, что бы пользоваться всеми остальными функциями иммобилизатора, можно обрезать провода и соединить их, восстановив тем самым K‑line (об этом чуть ниже), а разъем вставить на место.

Метод «оживления» контроллера очень прост – нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером. На практике это выглядит так – от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.1 и 18. Иммо можно выбросить, а можно и оставить – красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.1 и 18 и соединить их вместе. Разъем иммобилизатора при этом установить на прежнее место. Далее, нужно внимательно приглядеться к ЭБУ и выяснить его происхождение.

Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. После установки на место микросхемы с программой двигатель заведется, если, конечно, дело было именно в этом. Если же В Вашем блоке ПЗУ запаяна, выходов два – либо выпаивать и устанавливать панельку (что неплохо, пригодится впоследствии для Чип – Тюнинга), либо воспользоваться программой COMBISET от US, имеющей функцию очистки ЕЕPROM по последовательному каналу, без перепайки микросхем. Имейте ввиду, что в этом случае необходимо обеспечить адаптеру и ЭБУ надежную общую «землю». Для того что бы пользоваться этой платной программой вовсе нет необходимости в ее приобретении – функция очистки EEPROM полноценно работает и в демо-версии. В 2006 г. на автомобилях ВАЗ появились специальные заглушки на разъем АПС (см. фото), для восстановления связи между между ЭБУ и диагностической колодкой.

Если у Вас Январь 5.1.х или VS.1 то можно воспользоваться любым бесплатным  программатором блоков, скачать специальную программку перезаписи EEPROM, и залить в блок прошивку EEPROM, считанную с «чистого», с необученным иммобилайзером, контроллера. Можно считать старый файл, любым редактором исправить все на #FF и залить обратно, имеющаяся в EEPROM информация практически не несет никакой смысловой нагрузки, если блок работает без иммобилизатора, содержит лишь КС, коэффициент коррекции СО и название прошивки. Несмотря на то, что #FF в EEPROM не разрешает запуск двигателя, ЭБУ при первом

включении, не обнаружив иммобилайзер на линии диагностики, сам прописывает код разрешения запуска.  Если Вы пользователь программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, убрать иммо из памяти ЭБУ совсем элементарно – нужно считать EEPROM, нажать на кнопку «Удалить Имм» и записать дамп обратно.

В системах Bosch MP7.0H придется либо пользоваться программой Combiset (c eeprom работает даже demo-версия), либо выпаивать микросхему и программировать на программаторе, поддерживающем этот тип микросхем. При использовании Combiset необходимо подать + питания и массу на контроллер и подключить адаптер как показано на фото:

Может так случиться, что целиком стирать eeprom нельзя, тогда нужно подредактировать дамп по методе Kn: Для удаления записи об иммо достаточно байты с 02 до 07 заменить на FF. После подключения иммо не нужен и на это место очевидно ЭБУ прописывает 0FD1 0FD1 0FD1. Если после записи FF иммо отключить физически, пишется туда 0FD30FD30FD3. Если прописать сразу не FF а 0FD10FD10FD1 иммо не мешает больше. Самое интересное – если вписать случайную последовательность на это место, то иммо работает(!!!) и прописывает туда ЭБУ снова 005100510051.  Меняются еще байты с 050 адреса и с 070, это так называемый rolling-code, динамический пароль иммобилайзера.

Новая версия Combiloader (2.1.8) кроме штатной процедуры очистки eeprom получила возможность стирать eeprom без удаления данных иммобилизатора.

Вы можете сами проанализировать дампы eeprom и соответствующий статус иммобилайзера.

Если после процедуры очистки EEPROM двигатель завелся, можно рискнуть вновь подключить иммобилизатор. Следует иметь ввиду, что для того, что бы иммобилизатор  нормально начал выполнять свои функции, необходимо заново «переобучить» его с помощью красного ключа. Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Первый – необходимо выпаять eeprom из иммобилизатора, очистить его с помощью программатора и запаять обратно. Запаять можно также и новую, чистую микросхему. Второй – очистить eeprom с помощью программы А. Соколова (aka Uncle Sam) Combiset, режим очистки eeprom Bosch. Третий – приобрести новый иммобилизатор. Во всех трех случаях иммобилизатор «чистый», т.е способен к программированию с помощью любого красного ключа.

В случае, если ЭБУ меняется на новый, иммобилизатор будет сохранять работоспособность, реагировать на ключи и выключение/включение зажигания, но запуск двигателя запрещать не будет. В этом случае необходимо полностью переобучить иммобилайзер, используя красный и черные ключи. Иммо АПС‑4 ранних выпусков могли немотивированно «прописаться» во вновь подсоединенный ЭБУ, но эти случаи крайне редки.

После удаления иммобилизатора на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, т.к область хранения значиения коррекции СО тоже стирается.

Внимание! На автомобилях с системой Микас 7.6 (Дэу Сенс) целиком стирать eeprom нельзя – машина даже не заведется.

На автомобилях «Калина» деактивация иммобилайзера приведет к неполной работоспособности штатного центрального замка. Так же при неправильном обучении АПС‑6 (ошибках при активации) устройство блокируется. В этом случае единственный выход – запись «чистого» eeprom. Всегда старайтесь сохранять образа eeprom перед, да и после активации.

Калина – чистый eeprom

Калина – чистый eeprom 797+ (новая аппаратная реализация)

Дамп необученного иммобилайзера АПС‑6

Дамп иммобилайзера контроллера элекропакета «Норма» (Приора)

Назначение выводов иммобилайзера АПС‑6

III. Согласование иммобилайзера и сигнализации.
(информация с Hass-Doddev.narod.ru)

Зачастую, при установке сигнализации на автомобили ВАЗ, оборудованные иммобилайзером АПС‑4 возникает одна и та же проблема – иммобилайзер дает задержку на плавное выключение света в салоне. Автомобиль не может быть поставлен на сигнализацию до тех пор, пока свет в салоне не погаснет, т.к. подключение сигнализации обычно производится к проводу, идущему на плафон (см. схему штатного подключения). Некоторые модели сигнализаций содержат функцию задержки постановки на охрану, но если этого нет, это несомненное неудобство достаточно легко устранимо.

Замечание. Схемы и методы, примененные здесь, относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ – развязать диодами цепи концевых выключателей. Несмотря на то, что этот способ достаточно трудоемкий, он является наиболее удачным, т.к. сохраняется функция плавного гашения света. В схему добавляется 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение 20 вольт. Три диода и провода к ним удобнее всего подсоединять у БСК. Два диода у водительской двери – непосредственно у концевика, и оттуда же тащить провод к остальным диодам.

Сигнализация чаще всего соединяется с проводом плафона под обшивкой левой стойки лобового стекла. Там это соединение и следует искать в первую очередь, чтобы переключить провод от сигнализации на диоды.

Приведенную выше схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий способ исключает функцию плавного гашения плафона и требует разборки блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого соединен с выводом № 10 иммобилайзера. Достаточно отпаять этот вывод транзистора от разъема, чтобы решить проблему.

Еще один способ, исключающий систему плавного гашения света, однако не требует разборки блока иммобилайзера и не так трудоемок, как предыдущий способ. Для его реализации необходимо врезать всего один диод в провод от 20-го контакта иммобилайзера к концевику. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет тонкий одиночный провод, цвет – зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Как известно, в системе Bosch M1.5.4 записать осмысленные данные в EEPROM 24С02 проще всего внешним программатором. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.к. требует соответствующих навыков и инструмента. Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть «чистый» новый еепром, можно смело запаивать его – при первом включении ЭБУ сам пропишет в него новые данные.

Программа Ewriter, написанная А. Михеенковым (ALMI Software) позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, путем подготовки специальной прошивки, которая, будучи установленной в ЭБУ сама пропишет ваши данные в EEPROM. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные (например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.п.). В этом случае вам нужно лишь один раз подготовить ПЗУ 27С512, в которой будет находится программа, прошивающая EEPROM. Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine.

Принцип работы с программой очень прост: Вы открываете файл, содержащий образ EEPROM, который вы хотите записать в ЭБУ, а программа создает файл-прошивку, которую нужно зашить в ПЗУ 27С512. Попутно можно изменить некоторые идентификационные данные, хранящиеся в EEPROM (VIN, номер кузова и двигателя). Установив полученную ПЗУ в ЭБУ и включив на несколько секунд «зажигание», Вы запишите данные в EEPROM.

В дальнейшем ALMI Software планирует написать программу, работающую через K‑Line (в ПЗУ будет находится лишь «интерфейс», а данные можно будет писать прямо из ваших файлов на компьютере).

Программа CombiSet от Uncle Sam (SMS-Software) поможет Вам записать данные в eepom прямо в ЭБУ, если основное ПЗУ запаяно у Вас нет желания его выпаивать или где это невозможно и нецелесообразно, например у ЭБУ Bosch MP7.0

V. Процедуры активации иммобилайзеров.

Алгоритм активации АПС с кодовыми ключами

• Включить зажигание, загорается светодиод АПС
• Поднести красный ключ
• Выключить зажигание не убирая красный ключ.
• Короткий писк. Светодиод АПС должен начать мигать.
• Поднести 1 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести 2 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести красный ключ.
• Писк. Светодиод загорается.
• Включить зажигание.
• Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)
• Выключить зажигание.

Как активировать иммобилизатор там, где он считывается прямо с ключа, например, на Калине или Приоре?

Заправить в автомобиль хотя бы 10 литров бензина, чтобы не путаться в писках.

• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5 – 6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5 – 6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
• Быстро (в течение 5 – 6 секунд) включить зажигание на 5 СЕКУНД!!! (Внимание!!! Обязательно дождаться бибикалки – засада в этом месте).
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

Более развернутая инструкция

A. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.

B. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из замка зажигания.

C. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.

D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов. Если через 6 секунд зуммер не выдал звуковых сигналов, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот рабочий ключ уже был обучен с другим иммобилизатором.

E. Выключить зажигание.

F. Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты С…Е, используя для включения зажигания второй обучаемый рабочий ключ. Если нет – продолжить выполнение с пункта G.

G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.

H. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов.

I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. Если зуммер не выдал звуковой сигнал, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот обучающий ключ не подходит к данному контроллеру.

J. Не позднее 6 секунд после звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. Подождав 2 – 3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд.

По окончании процедуры обучения может потребоваться ресинхронизация кодов иммобилизатора и контроллера. Это означает, что после окончания процедуры обучения контроллер не позволит запустить двигатель при первом включении зажигания. Для проведения ресинхронизации необходимо включить зажигание любым обученным ключом (лучше рабочим). Подождать 6 секунд. Если лампочка иммобилизатора стала показывать состояние ошибки (мигает 1 раз в секунду), то выключить зажигание и подождать не менее 10 секунд. После этого снова включить зажигание. Лампа не должна мигать, а двигатель должен запускаться. Если через 3 секунды после включения зажигания лампочка загорается постоянным светом, это значит, что контроллер не активизировал противоугонную функцию и процедуру обучения следует повторить заново.

схема подключения обходчика, для чего он нужен и что такое бесключевой модуль обхода штатного устройства

Все современные автомобили оборудуются штатным иммобилайзером, который является одним из элементов противоугонного комплекса. Несмотря на очевидные плюсы такого устройства, могут возникнуть ситуации, когда нужно обойти иммобилайзер.

Что такое обходчик иммобилайзера?

Обходчик иммобилайзера представляет собой две антенны, работающие через переключатель, в роли которого выступает реле. Одна из антенн служит для считывания сигнала от спрятанного в автомобиле ключа, а вторая – для передачи этого сигнала на замок зажигания. Реле обеспечивает работу цепи иммобилайзера напрямую (когда ключ находится в замке) или в обход, после получения сигнала от блока охранной сигнализации. В этом случае сигнал от спрятанного ключа поступает на антенну в замке, а затем – в блок управления иммобилайзером, который разрешает запуск двигателя.

Виды

Для обхода цепи иммобилайзера используются четыре методики:

1. Установка блока управлением обхода с применением оригинального ключа от автомобиля. Ключ закладывается в специальный контейнер, который считывает сигнал и передает его на замок. Контейнер располагается в панели приборов автомобиля в труднодоступном месте. Такое решение снижает безопасность автомобиля, поскольку злоумышленник может обнаружить ключ и угнать машину.
2. Применение блока управления с использованием копии чипа из ключа. Это более надежное решение, поскольку копия ключа не имеет бородковой части.
3. Установка специального программируемого модуля, который эмулирует сигнал от чипа.
4. Полное отключение иммобилайзера. Применялось на первых машинах с таким устройством. В настоящее время метод не используется, поскольку отключить иммобилайзер на современных автомобилях невозможно.

Схема работы обходчика

Минусовой импульс тока, который активирует реле, поступает только в режиме автозапуска. При стандартном запуске двигателя замкнуты контакты реле 30 и 87А, подключающие штатную антенну. При этом блок иммобилайзера считывает данные с ключа, установленного в замок. В режиме автозапуска реле соединяет контакты 30 и 87, исключая из цепи штатную антенну и активируя обходчик.

В случае когда для автомобиля имеется один ключ, а изготовить дубликат чипа невозможно, применяется схема с установкой метки на замок зажигания. Тогда машина будет запускаться обычным ключом, который подходит к замку зажигания. В качестве альтернативы единственный ключ помещают в блок обходчика, который подключается через специальное реле. Оно позволяет активировать обход иммобилайзера и при автозапуске, и при снятии автомобиля с сигнализации. Для запуска двигателя используется копия ключа без чипа.

Подключение обходчика

При любой схеме запуска двигателей возможно использование ключевого и бесключевого обходчиков. В случае применения кнопки необходимо найти антенну штатного иммобилайзера, которая в большинстве случаев устанавливается в рулевой колонке.

Перед тем как обойти иммобилайзер, необходимо уточнить тип устройства, установленного на автомобиле. Для этого достаточно посмотреть на бородку ключа. Например, если на ней есть отдельный контакт для сопротивления, то на машине стоит система VATS.

Основные правила выбора и подключения обходчика:

• управление устройством должно выполняться системой сигнализации;
• блок управления обходчика должен поддерживать максимально возможное количество моделей автомобилей;
• штатный иммобилайзер должен оставаться активным и использоваться при запуске автомобиля ключом;
• для запуска двигателя должны применяться только стандартные ключи.

Для системы RFID

Для обхода иммобилайзера системы RFID применяется модуль, в котором располагается ключ или чип, а также передатчик сигнала. В комплекте устройства имеется отдельная приемная антенна, которая закрепляется в непосредственной близости от замка зажигания. Расстояние между катушкой антенны обходчика и штатной антенной иммобилайзера должно быть минимальным. При включении обходчика через реле сигнализации начинается трансляция сигнала от чипа, которая принимается антенной на замке. Происходит распознавание ключа и запуск двигателя.

Для системы VATS

Чтобы подключить обходчик ИММО системы VATS, необходимо выполнить замер параметров резистора.

Для этого нужно выполнить следующее:

1. Найти провода, идущие от контактов в модуле замера в замке.
2. Разрезать один провод и подключить в цепь мультиметр (в режиме омметра).
3. Вставить оригинальный ключ в замок и включить зажигание.
4. Записать полученное значение сопротивления с точностью до второго знака после запятой.

По полученному значению необходимо подобрать отдельный резистор (с погрешностью по номиналу не более 5%), который подключается в цепь через реле сигнализации. Общая схема подключения приведена ниже. Реле переключает контакт 30 с контактами 87 и 87А, что позволяет включать в цепь резистор обходчика или резистор в ключе соответственно.

Бесчиповый обходчик

Для бесчиповой схемы обхода иммобилайзера используются блоки управления с небольшими габаритами, которые встраиваются в электропроводку автомобиля, и обнаружить их сложно.

Принцип работы устройства следующий:

1. Установить блок управления на автомобиль в соответствии с инструкцией по монтажу.
2. Включить зажигание на 5-10 секунд, в течение которых блок автоматически определит модель автомобиля.
3. Запустить на несколько секунд двигатель и выключить зажигание. Во время этой процедуры обходчик считает код ключа и сохранит его в памяти.
4. Отключить минусовой провод обходчика, который используется только при «обучении».

В случае необходимости обходчик может быть установлен на другой автомобиль. Для очистки памяти от кода применяется двукратное подключение минусового провода при активированном зажигании.

Более сложные модели, применяющиеся на автомобилях премиальных марок, могут потребовать двойной установки. При первичном монтаже обходчик записывает в память данные, затем снимается с автомобиля и программируется. После этого устройство ставится на место и используется по назначению. Примерами таких обходчиков могут быть Fortin OVERRIDE-ALL или StarLine F1, которые подходят практически к любым автомобилям.

На видеоролике от канала bpimmo. ru показаны все этапы установки и программирования бесключевого обходчика на Lada Granta.

Обходчик иммобилайзера своими руками

При желании сэкономить владелец может изготовить обходчик с чипом самостоятельно.

Для этого понадобятся материалы:

1. Медный провод с диаметром 0,2-0,25 мм. Наружная поверхность кабеля должна иметь изоляцию из прозрачного лака.
2. Реле, работающие от 12 В и имеющее конструкцию с нормально разомкнутыми контактами.
3. Ключ с чипом или отдельный запрограммированный под данный автомобиль чип.

Катушка наматывается на сам ключ или на чип. Количество витков намотки подбирается опытным путем и составляет до 50. Обмотка заматывается сверху изоляционной лентой.

Затем необходимо собрать схему обходчика:

1. Разрезать провод штатной антенны.
2. Подать положительный провод на контакт 86 реле.
3. Подключить отрицательный провод на контакт 85 реле.
4. Установить между контактами 85 и 86 специальный предохранительный диод. Анодный вывод диода припаивается к контакту 85. Установка диода необходима для защиты блока управления сигнализацией от подачи обратного напряжения.
5. Припаять к контакту 87А один из проводов разрезанной цепи антенны.
6. Присоединить к 87А один из концов самодельного обходчика.
7. На разомкнутый контакт 87 припаивается второй провод обходчика.
8. К контакту 30 припаять второй кабель от цепи штатной антенны.

Видео «Модуль обхода иммобилайзера Starline BP-03»

Обзор модуля обхода иммобилайзера Starline BP-03 показан на ролике от канала AvtoGSM.

5 Признаки проблем с иммобилайзером двигателя или транспондерным ключом (и способы их устранения)

Последнее обновление 2 июля 2020 г.

Система иммобилайзера автомобиля — обычная противоугонная функция в большинстве автомобилей, произведенных в последние 20 лет или около того. Когда он работает так, как должен, это значительно снижает вероятность угона вашего автомобиля.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Проблемы с иммобилайзером вашего автомобиля могут стать причиной серьезных головных болей.Продолжайте читать, чтобы понять, как работает иммобилайзер двигателя, и узнать, какие симптомы следует искать в случае неисправности иммобилайзера двигателя.

Что такое иммобилайзер двигателя?

Система иммобилайзера двигателя (или иммобилайзер автомобиля) — отличный элемент электронной технологии безопасности, которая, по сути, является средством предотвращения угона автомобиля.

Его цель — предотвратить подключение автомобиля к сети и его угон вором, у которого нет ключа для запуска двигателя. Исследования показали, что с тех пор, как в автомобили были установлены иммобилайзеры, количество угонов автомобилей сократилось на 40%.

Если вы приобрели автомобиль, произведенный в течение последних 20 лет, значит, вы, вероятно, уже использовали эту технологию, даже не осознавая этого.

Автомобильные ключи, которые сейчас распространяют автосалоны, в основном представляют собой брелки или смарт-ключи. Вот почему в основании ключа находятся кнопки для запирания и отпирания дверей автомобиля, открытия багажника, а иногда и дистанционного запуска автомобиля.

Многие брелоки на новых автомобилях даже не имеют физического ключа, прикрепленного к базе. Вам просто нужно находиться внутри автомобиля с брелоком, чтобы запустить автомобиль с помощью кнопки запуска двигателя.

Потерянный или поврежденный брелок?
