Как настроить фары самостоятельно: как правильно отрегулировать фары самому Автомобильный портал 5 Колесо

by admin

Содержание

Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

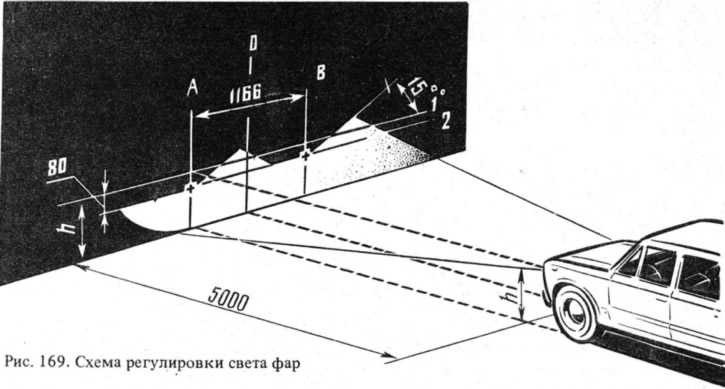

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Как самостоятельно настроить и регулировать фары на автомобиле

Содержание

  • Когда и для чего нужно регулировать фары автомобиля

  • Как настроить правильно: подготовка к работе

    • Нанесение разметки для регулировки

  • Способы регулировки фар машины

    • Настройка оптики на СТО

    • Самостоятельная регулировка

  • Пошаговая настройка фар своими руками

    • Настройка ближнего света

    • Настройка дальнего света

      • Видео: регулировка фар на примере Ford Fusion

    • Регулировка ПТФ

      • Видео: как отрегулировать противотуманные фары без прибора

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.
Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.
Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.
Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Как отрегулировать фары | The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мигают средние пальцы и ярки, но для большинства из нас такие ответы других водителей могут быть весьма тревожными. Если это происходит ночью, это может быть потому, что вы ослепляете других людей тем, как направлены ваши фары.

Даже самые дорогие автомобили с самыми аккуратными фарами рано или поздно нуждаются в корректировке глаз. Для вас это не просто вопрос безопасности, где важно видеть дорогу впереди. Это может быть проблемой безопасности и для других водителей, потому что смещенная фара может в конечном итоге светить прямо на встречный транспорт.

Редакторам журнала The Drive на протяжении многих лет приходилось регулировать фары на самых разных автомобилях, и они здесь, чтобы помочь вам понять, почему и как делать это самостоятельно. Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся какие-либо причудливые инструменты.

Давайте углубимся.

У профессионалов есть хорошее снаряжение, но оно вам не нужно., Depositphotos

Что значит отрегулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут вывести ваши фары из строя, заставляя их отклоняться от направления, которое действительно помогает вам видеть в условиях низкой освещенности. Когда это произойдет, вам нужно будет отрегулировать блоки фар, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные корпуса фар отделены от кузова автомобиля и крепятся винтами. На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять свои фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент, вероятно, все фары, независимо от технологии, стоящей за ними, потребуют регулировки. Даже самовыравнивающиеся или адаптивные фары могут время от времени выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или для тех, у которых есть функция саморегулировки, но рано или поздно наступит время, когда даже самые совершенные фары необходимо будет отрегулировать.

Как я узнаю, что мои фары нуждаются в регулировке?

Хороший способ узнать, не выровнены ли ваши фары, это если другие водители постоянно сигналят вам или мигают фарами. Даже не раздражая других людей на дороге, вы можете определить, нуждаются ли ваши фары в регулировке, посмотрев на дорогу впереди вас. Обе фары направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждом доме, мимо которого проезжаете, когда проезжаете по окрестностям? Если один свет не попадает на дорогу перед вами из-за того, что он направлен слишком высоко, слишком низко или в одну сторону, пришло время отрегулировать фары.

Получите работу: Основы корректировки фар

Оценка необходимого времени: 30-60 минут

Уровень навыков : Новичок

Система транспортных средств : Lighting Systems

.

Отнеситесь к этой работе серьезно и убедитесь, что вы справитесь с ней правильно. Вы не только облегчаете себе жизнь ночью, но и снижаете шансы ослепить или отвлечь другого водителя.

  • Если вы уверены, что вашему автомобилю требуется регулировка фар, но по тем или иным причинам вы не можете этого сделать, как можно скорее отвезите его в мастерскую. Не игнорируйте проблему.
  • Вы будете садиться в машину и выходить из нее, и вам нужно будет перемещать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не будете в пробке, пытаясь отрегулировать фары.
  • Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому не забудьте надеть защитные очки и перчатки для механиков.
Некоторые автомобили имеют отдельные внутренние регулировки уровня., Volvo

Все, что вам нужно для регулировки фар

Возьмите это оборудование, прежде чем начать.

Список инструментов

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу—Ed .)

Вам также потребуется ровное рабочее пространство, например пол в гараже, подъездная дорога или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Вот как отрегулировать фары дома

Давайте начнем с простых вещей.

Подготовьте свой автомобиль

Если вы любители упаковок или просто любите носить с собой недельный запас одежды и припасов в машине, вам нужно убрать как можно больше лишнего веса, прежде чем начать этот процесс. . Если ваш багажник забит старыми емкостями из-под моторного масла (мы слышим вас, владельцы классических VW), вытащите их, чтобы положение вашего автомобиля было как можно более ровным.

Также важно отметить, что в некоторых автомобилях есть внутренние органы управления для выравнивания или регулировки параметров фар. Если в вашем автомобиле есть отдельная внутренняя система регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направлять свет. Обратитесь к руководству по обслуживанию для конкретных инструкций по вашему автомобилю.

Припарковаться перед целевой стеной

Вы можете провести этот тест перед воротами гаража или любой твердой стеной (хотя поверхности гаражных ворот с текстурой могут искажать свет). Светлые поверхности и твердые поверхности (не кирпич и не камень) дадут вам наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваш автомобиль припаркован на максимально ровной поверхности. Выполнение этого теста при парковке на холме или на ухабистой поверхности не принесет много пользы.

Включите фары и наблюдайте за положением

Включите обычные фары автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене. Боковая фара со стороны водителя — это нормально, если она находится немного ниже, чем другая. Это делается для того, чтобы не светить фарами встречному транспорту, когда автомобиль движется по дороге.

Задняя часть автомобиля далеко от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока дадут плохие результаты. Используйте рулетку, чтобы измерить расстояние, равное 9.0003 ровно 25 футов от стены. При резервном копировании старайтесь делать это по прямой.

  • После того как задним ходом выключите автомобиль и фары, откройте капот.
  • Убедитесь, что капот закреплен в вертикальном положении, прежде чем начинать копать. Найдите корпуса фар в передней части моторного отсека.
  • Снимите все декоративные элементы, закрывающие блоки фар. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения указаний здесь.
  • Регулировочные винты должны быть расположены сверху и сбоку корпуса фары, один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.
Автоматические фары не подразумевают самовыравнивание., Volvo

Соответствующая регулировка фар

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы вы могли фокусироваться на одном источнике света за раз. Если это полезно, вы можете попросить друга сидеть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

  • Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене впереди вас. Вертикальное положение самой интенсивной части света должно быть на одном уровне с горизонтальной линией ленты, которую вы сделали на стене.
  • Точно так же, когда вы регулируете горизонтальное положение, стремитесь переместить луч так, чтобы он был выровнен с вертикальной линией ленты, которую вы сделали.

Прокатитесь

Попробуйте проверить свет в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за положением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

В: Как далеко должны светить фары при включенном ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов. Современные системы светодиодного и газоразрядного освещения могут работать по-разному, но вы не сможете излучать свет на сотни футов впереди себя, не схватив при этом несколько средних пальцев или билет.

Q: Как далеко светит дальний свет?

A: Дальний свет распространяется немного дальше, чем ближний, на расстояние от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

В: Как высоко должны быть направлены фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для выравнивания, используйте рулетку, чтобы определить расстояние от земли до центра светового луча. Затем измерьте расстояние от земли до центра самой фары. Освещенная область должна быть примерно на той же высоте, что и фара, или даже немного ниже ее.

В некоторых транспортных средствах прямо встроен изящный уровень, так что вы можете визуально наблюдать за положением, не припарковываясь и не измеряя.

В: У меня тусклый свет фар. Что я могу сделать?

A: Если ваши фары тусклые, это может быть связано с несколькими причинами. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа освещения. Ваш аккумулятор или генератор могут выйти из строя и не обеспечивать правильный уровень мощности для каждой лампы.

Или линза вашей фары может быть просто грязной или мутной. По мере старения автомобилей пластик, используемый в корпусах фар, может тускнеть, желтеть или мутнеть. Вы можете очистить его, используя простой набор для восстановления фар.

Давайте поговорим, оставьте комментарий ниже, чтобы поговорить с

Редакторами The Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Рекомендуемые товары

Как отрегулировать и направить фары

Направить фары может быть сложной или простой задачей в зависимости от фары, расположения и типа регулятора фар, деталей, которые необходимо снять, и года выпуска, делать и моделировать. Читайте дальше, чтобы узнать, как правильно настроить и направить фару самостоятельно с помощью нескольких предметов домашнего обихода.

Как подготовить автомобиль к регулировке фар

1. Проверьте фару на наличие выгравированных DOT VOR, DOT VOL и DOT VO или ECE (код e), чтобы убедиться, что это фара с возможностью визуального наведения.

Перед тем, как начать, убедитесь, что ваша фара является фарой с видимой наводкой. Осмотрите корпус фары на наличие маркировки DOT VOR, DOT VOL, DOT VO или ECE (код e).


2. Установите настенную панель или доску для регулировки фар.

Создайте доску для наведения фар, которая упростит определение и измерение положения лучей фар, или найдите стену в темном месте, где вы можете видеть лучи фар.

3. Оставить автомобиль с нормальной нагрузкой и правильным давлением воздуха в шинах.

Удалите все предметы, которые не являются частью вашего повседневного груза во время вождения, и убедитесь, что в шинах правильное давление воздуха (видео: Уход за автомобилем для начинающих: давление в шинах, как проверить накачку и сдувание шин). Вы можете подтвердить требуемое давление в шинах, прочитав наклейку на дверном косяке, которая есть в большинстве автомобилей, и измерив давление в фунтах на квадратный дюйм с помощью манометра.

4.

Поднимите автомобиль задним ходом на 25 футов, раскачайте подвеску и проверьте расположение лучей фар.

Отодвиньте автомобиль от стены на 25 футов и раскачайте подвеску, позволяя автомобилю самостоятельно отрегулировать высоту дорожного просвета. Включите фары и кратко проверьте расположение дальнего и ближнего света на стене, чтобы определить их текущую регулировку.

Как измерить точки направления лучей фар

1. Отметьте центральную отметку напротив центра решетки радиатора.

На стене или доске для регулировки фар найдите и отметьте центральную метку прямо напротив центра решетки. Если у вас нет доски для наведения фар, это можно сделать с помощью хорошо заметного предмета, например, цветного кусочка ленты.

2. Отметьте центральную метку напротив центра ламп фар.

На стене или доске для регулировки фар найдите и отметьте центр лампы фары или рассеивателя фары. Запишите измерение этой отметки от земли и отметьте центральную отметку на стене или доске, которая равна высоте этой точки.

3. Отметьте точки прицеливания со стороны водителя и пассажира.

Со стороны водителя сделайте отметку на 4 дюйма ниже центральной отметки на стене или доске регулировки фар. Со стороны пассажира сделайте отметку на 2 дюйма ниже центральной отметки на стене или панели регулировки фар. Лучи фар регулируются неравномерно, чтобы предотвратить ослепление водителей на другой стороне дороги и улучшить видимость животных, знаков и предметов за пределами дороги. Чтобы лучше видеть эту точку на расстоянии, горизонтально приложите нижний край куска ленты вдоль каждой точки прицеливания.

Примечание. Эта точка наведения может быть другой, если в вашем штате действуют особые требования к высоте луча фар.


Как направить фары

1. Найдите регулировочный винт, болт или колесо

Найдите регулировочный винт, болт или колесо, которое может быть вертикальным или горизонтальным, и возьмите инструмент, который может регулировать луч фары.
