Инструкция по установке и подключению противотуманных фар на ВАЗ 2114

Предназначение противотуманных фонарей заключается в обеспечении оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы для того, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

Содержание

[ Раскрыть]

[ Скрыть]

Способы установки

Туманки для «четырки»

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

  1. Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
  2. Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
  3. Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

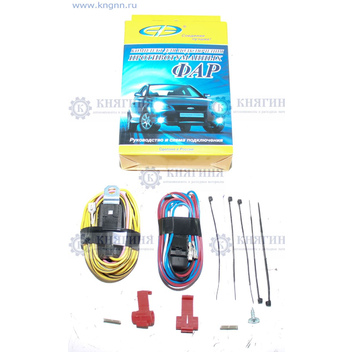

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Подключение ПТФ и клавиши управления

Схема для подсоединения ПТФ

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

  1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
  2. Выход 85 должен идти непосредственно на Ш7.
  3. К разъему Ш8 подключаются выводы 30 (к 8) и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

 Загрузка …

Видео «Наглядная инструкция по монтажу ПТФ»

Как произвести монтаж оптики на автомобиль ВАЗ —  на видео ниже (автор ролика — Сергей Марунченко).

Схема Подключения Кнопки Ваз 2114

Открытие Опять берем готовый жгут от ЭСП, опять безжалостно режем.

Усложнения коснулись и салонной части.

Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Места для установки фар строго определены.
Как подключить Дублирующую кнопку стеклоподъемника ВАЗ. Схема подключения

Причины плохой работы Причин, по которым плохо работает стеклоподъемник ВАЗ, не так уж и .

Новый подъемник устанавливается в обратном порядке.

Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления. Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая.

Еще одна модификация выпущенная в году, на нее был установлен двигатель ВАЗ, объемом 1,6 литра и мощностью 82 лошадиные силы.

Выпущенная в году модификация с инжекторным клапанным двигателем ВАЗ, объемом 1,6 литра и мощностью

ВАЗ 2114,15 ПРИНУДИТЕЛЬНОЕ ВКЛЮЧЕНИЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ С ПОМОЩЬЮ КНОПКИ И РЕЛЕ

Для чего нужны «противотуманки»

Первый опытный образец хэтчбека был собран еще в году. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить. При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений.

Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте.

На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки.

Она должна попасть между дверной клипсой и каркасом двери.

Кнопка переключателя водительской двери.
Монтаж кнопки запуска двигателя ВАЗ 2114. Установка своими руками.

Схема переднего жгута ВАЗ 2114 инжектор

В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. Именно это обстоятельство позволяет этому механизму создавать значительное усилие.

Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Наглядным примером могут послужить ножницы.

Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и Первый опытный образец хэтчбека был собран еще в году. Габариты — 4 контакт в кнопку пассажира.

После освобождения дверной обшивки не нужно спешить ее снимать. Контакт 5 во всех случаях является массой.

На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Это происходит по причине попыток открыть замерзшие окна. Затем нужно отжать именно клипсу, а не обшивку. Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла.

Кнопку измеряем штангенциркулем и переносим размеры на плотный картон. Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

F12 на 7,5 А правый ближний свет. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане. Тем более это касается тросового механизма. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.
Установка и подключение кнопок управления пневмоподвеской ваз 2114

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Рекомендуем: Выключатель эра как подключить

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8.
ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

Кнопка включения птф ваз 2114

Предназначение противотуманных фонарей заключается в обеспечении оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы для того, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

  1. Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
  2. Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
  3. Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

  1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
  2. Выход 85 должен идти непосредственно на Ш7.
  3. К разъему Ш8 подключаются выводы 30 (к 8) и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Видео «Наглядная инструкция по монтажу ПТФ»

Как произвести монтаж оптики на автомобиль ВАЗ — на видео ниже (автор ролика — Сергей Марунченко).

Давно хотел сделать так, чтобы можно было включить противотуманные фары без габаритов, но ничего существенного в и-нете найти не мог, поэтому решил сделать сам. Только включаются они при включенном зажигании, для кого-то возможно это будет удобным, так как кнопку по идее вообще можно не выключать.

Для этого нам понадобится провод примерно 15 см (чтобы с запасом) и два наконечника типа «мама» 2,8 мм вроде (фото ниже). Кстати, у меня провод черно-белый.

Сначала подготовим наш провод — оголяем провод с двух сторон и с одной стороны ставим наконечник.

После осторожно достаем кнопки включения габаритовближнего света и противотуманных фар и убираем сами кнопки, оставив только фишки.

На фото ниже изображены фишки. Нам нужно соединить сине-какой-то провод (1, дабы не запутать других назвал его так) с коричневым (2).

Достаем наконечник сине-какого-то провода (1) из самой фишки с помощью маленькой минусовой отвертки. Достав его, откусываем провод у самого основания наконечника, зачищаем, скручиваем с нашим проводом и ставим новый наконечник. Для надежности я скрепил их хомутом.

Одно из самых противных и небезопасных явлений природы для участников движения на дороге — это туман. При условии нехороший видимости увеличивается возможность столкновения тс. Оснащение автомобиля противотуманками позволяет передвигаться при любой погоде. Установить и подключить такие осветительные приборы на ВАЗ 2113, 2114, 2115 есть вариант в автосервисе, но это сделать в кустарных условиях обойдётся еще дешевле.

Туман размещается над поверхностью земли (дороги) на неком расстоянии и Такой просвет остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узенький в вертикальной плоскости. Он ориентирован параллельно дорожному полотну. При включённых противотуманных фарах туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина отлично видны, за счёт чего понижается риск съезда с дорожном полотне.

Установка ПТФ обеспечивает наилучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

Некие автомобилисты придерживаются неверного представления, считая, что противотуманки с высочайшей эффективностью освещения как правило бывают только жёлтого цвета. Реальные дорогу довольно отлично освещают приборы как с белоснежными, так и с жёлтыми стёклами. Обозначенные цвета сравнительно с зелёным, красноватым либо хоть каким другим, характеризуются наибольшей световой энергией в диапазоне. Но стоит учесть, что в процессе установки даже самых высококачественных ПТФ при сильной плотности тумана видимость будет меньше 10 м. Но так как при таких условиях погоды скорость движения низкая, то этих характеристик вполне хватает. Время от времени на тс инсталлируются задние противотуманные фонари, работа которых ориентирована на улучшение видимости автомобиля при движении в тумане.

Установка противотуманных фар а возможно выполнен несколькими методами. На каком там тормознуть, любой владелец автомобиля решает сам, отталкиваясь от собственных способностей и предпочтений. Разглядим более распространённые варианты установки:

    Покупка фронтального бампера с ПТФ. И тогда фары продаются уже встроенными в бампер. Обычно, деталь конечно легко приобрести в авто тюнинг-ателье в этом вопросе же произвести её производимая и подключение. К недочетам этого варианта стоит отнести высочайшие денежные издержки.

Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманных фар на автомобиль
Покупка бампера с отверстиями под ПТФ. При таком методе установки следует приобрести бампер с отверстиями под фонари и сами фары с разными необходимыми элементами (провода, реле, кнопка включения и т. д.).

В вопросе приобретения бампера с отверстиями под противотуманную оптику будет нужно приобрести сами фонари и все остальные нужные комплектующие для подключения
Самостоятельная установка ПТФ является самым распространённым методом монтажа, так как просит малых денежных вложений. Автолюбителю необходимо приобрести только фары с нужным установочным комплектом и облицовочные элементы.

Более распространённым вариантом установки ПТФ является приобретение и следующий установка комплекта противотуманок на дому

Пока подключить противотуманки, приборы принципиально верно установить на фронтальной части машины. Производится это в согласовании с определёнными правилами, где чётко обсуждено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманок. В главном такие элементы освещения инсталлируются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку запираются заглушками.

схема подключения противотуманных фар

просмотров 35 696
Google+

Для улучшения видимости в условиях тумана, в летнее время, и во время метели, в зимнее, применяются противотуманные фары. Ранее эти фары имели стёкла жёлтого света, но последнее время, благодаря повышению мощности свечения ламп, их делают с прозрачными рефлекторами (стёклами). Противотуманные фары не являются обязательным световым прибором и поэтому автомобили не всех комплектаций их устанавливают. По этой причине установку, при желании, приходится выполнять самим владельцам или обращаться в автосервис.
Основным требованием для подключения противотуманных фар, является наличие отдельного включения. Так как мощность ламп достаточно велика, а ток, коммутируемый имеющимися клавишами и кнопками мал, то при подключении необходимо применение промежуточного реле. Не стоит забывать при подключении и о защите цепей предохранителями. Частая ошибка подключение противотуманных фар непосредственно к габаритным огням в фарах. Выключатель габаритов и провода не рассчитаны на ток потребляемый фарами!!!

Рассмотрим схему подключения противотуманных фар ВАЗ 2110. Согласно предлагаемой заводом схеме подключения, представлена ниже, противотуманные фары включаются после включения габаритных огней. Недостатком этой схемы является отсутствие зависимости от выключателя зажигания. Это может привести к оставлению включенных фар при не работающем двигателе на длительный срок. Для предотвращения этого я рекомендую соединить провод к кнопке включения габаритов не к выводу 58, а к выводу «Х». При этом включение будет происходить независимо от наружного освещения, а при включении зажигания.

схема подключения противотуманных фар



При установке противотуманных фар на ВАЗ 2114 и модификации, на автомобилях после 2005-го года выпуска, в салоне Вы, скорее всего, найдёте разъём для подключения кнопки соединённый с монтажным блоком. Поэтому Вам надо будет только собрать схему в подкапотном пространстве. Полная схема подключения приведена ниже. Недостаток этой схемы такой же, как и у ВАЗ 2110 и решение я предлагаю такое же.

Схема подключения противотуманных фар ГАЗ 3110 не страдает недостатками схем для ВАЗов, и практически все автомобили оборудуются этими фарами.

В отличие от Волги, её ближайший «сородич» Газель, практически не комплектуется противотуманными фарами. Поэтому подключение приходится производить самостоятельно. При подключении надо учитывать, что на новых панелях применяемый центральный переключатель света может иметь положение для включения противотуманных фар и его можно использовать при подключении, что бы не устанавливать дополнительную кнопку или клавишу. Простейшая схема подключения приведена ниже. Эту же схему можно использовать и для других автомобилей.



«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»



admin
14/09/2012

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Как подключить противотуманные фары на ВАЗ 2114. Установка и подключение противотуманных фар на автомобили ВАЗ. Полный комплект компонентов

Ранее мы говорили, что противотуманные фары на ВАЗ 2114 и на другую «Самару» с завода устанавливаются только в «люксовых» версиях. А без — ехать не очень комфортно, т.к. фара от «Самары» очень слабая, хуже «девятки». Именно поэтому многих автовладельцев спрашивают, как самостоятельно установить противотуманки-салфетки?

На самом деле, весь процесс очень прост, но требует времени.Можно даже старый бампер сделать без дыр для ПТФ — выпилить лобзиком и поставить «точки».

Что нужно для установки противотуманок (ПТФ)?

  1. Бампер с вырезами под ПТФ ну или пабсик и «стаканы» для ПТФ.
  2. Установочный комплект на ПТФ (цена 240р): проводка, реле, предохранитель, кнопка.
  3. Сами противотуманные фары (ПТФ) с лампами ().

Как установить и подключить ПТФ?

Установка и подключение противотуманных фар производится в 3 этапа:

  • установка ПТФ в бампер;
  • подключение проводки к монтажному блоку через реле;
  • установка кнопки в панель.

Подключение противотуманных фар

Ну думаю тут все понятно! Схема не полная: на нее не указывает масса самих ПТФ на кузове, которую необходимо сделать в обязательном порядке. Массу нужно прикреплять в надежном месте, естественно, на металле! Перед креплением — обязательно очистите металл от грязи и хорошо затяните массу, чтобы не было просадок напряжения. Иначе ПТФ будут гореть тускло, неравномерно.

Установка противотуманных фар в бампер

Как уже говорилось выше, у вас два варианта — либо поставить новый бампер с готовыми вырезами под ПТФ, либо выпилить лобзиком.Для этого снимаем бампер, размещая посадочные отверстия, вырезаем лобзиком.

Подключение проводки к монтажному блоку через реле

  1. Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два крепления к корпусу, снимаем крышку с монтажного блока.
  2. В нижней части монтажного блока лежат два крайних блока проводов с маркировкой «7» и «8».
  3. Берем установочный комплект: надеваем провод реле из комплекта.
  4. Другими концами проводов добавить к колодке «7» и «8» согласно схеме.
  5. Сзади втыкаем провод колодки в монтажный блок и закрепляем обратно на родное место
  6. Далее закрепите реле на кузове автомобиля в любом удобном месте: например, рядом с той же монтажной колодкой.
  7. Проводим провода провода от колодки монтажного блока (который мы уже установили) к противотуманке и подключаем. Также закрепление массы тумана на кузове автомобиля.

Установка кнопки в панель

Для установки кнопки (входит в установочный комплект) — необходимо частично разобрать переднюю панель.

К счастью, на заводе была принята и установлена ​​проводка для ПТФ во всех комплектациях «Самар», поэтому мы можем снять центральную консоль и найти колодку в проводке для подключения кнопки.

Для разборки панели используйте статью: И снимите только центральную консоль:

Не забываем, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ их нужно настроить и отрегулировать!

Сегодня я расскажу, как я ставил на свою 2114 противотуманные фары.Многие знают, что Супер-Авто люкс Супер-Авто бывает в природе, и в результате ПТФ с завода не выдерживают на них! 🙂 (только как особый).

Для установки и подключения нам потребуются следующие компоненты:

  1. ПТФ (750 руб. За 2 шт.)
  2. Кронштейны для бампера (150 руб. За 2 шт.)
  3. Так называемые «Очки» (150 руб. (Не крашеные))
  4. Комплект для подключения ПТФ (в моем случае 300 руб)
  5. Лампочки (купил Philips по 120 руб за штуку)

Кронштейн:

На фото строчки изображены как правильно.Так сказать для удобства. Что бы проще было понять как их прикрутить к бамперу.

Хочу обратить ваше внимание, что очки бывают 2-х видов. Если вы собираетесь ставить ПТФ в бампер, на котором нет креплений, то вам нужно взять эти очки, которые я взял. Их отличие в том, что защелки расположены в разных местах: по контуру или как у меня. Ниже на фото видно, где они должны быть в нашем случае.

Комплект подключения ПТФ

Перед всеми манипуляциями с бампером поехал к приятелю жене, у которого тоже 2114, только с ПТФ.Я запомнил, какие размеры записывают, и сделал трафарет на верность.

Замерил нужные расстояния, поставил трафарет, обвел:

и … Взял в руки дрель … Получилась такая картинка:

Потом отсек этот чехол. Естественно получилось очень криво. Потом это дырочка, по контуру я паяльником обжигал. Фото не осталось, к сожалению. Итак, дырка готова, опробовали «очки» — все пучком.

Аналогичная процедура проделана с правой стороны.Толчок:

Далее нам нужно прикрутить ПТФ к кронштейнам, и прикрепив их к бамперу сделать отверстия под саморезы. Для этого нам понадобится еще одна пара рук, или двусторонний скотч, который удерживает всю конструкцию в нужном положении, пока вы просверливаете отверстия. После того, как проделали отверстия, осталось только прикрутить кронштейн с установленными на нем ПТФ к бамперу. Добить и вырвать «Очки». Все, стоят ПТФ.

Теперь нам нужно подключить всю эту кухню. Здесь нам понадобится набор для подключения ПТФ.В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В своем наборе я обнаружил кнопку, провода, идущие от кнопки к блоку предохранителей, провода, идущие от блока предохранителей к ПТФ, и реле. Провода от кнопки к блоку протягивать не надо, т.к. они есть во всех «Самарах 2». По схеме ниже за пару минут подключил все провода к блоку предохранителей!

  1. Вставляем кнопку в торпеду, обнаружив и подключив неиспользуемый блок.
  2. Закрепите реле со шкалы для подключения на перегородке между моторным отсеком и воздухозаборником.
  3. Далее откручиваем блок предохранителей и находим 2 блока: 7 и 8. (номера есть на блоке внизу)
  4. Протягиваем провода «плюса» через моторный отсек от ПТФ и к блоку предохранителей. К проводам «минус» прикручиваем гайку с массой головного света.
  5. Протягиваем провода от реле, идущего в комплекте, к блоку предохранителей.
  6. Подключаем все провода к колодкам 7 и 8 как показано на схеме:

ПТФ будут светить, только при включенном enabarits!


Противотуманные фары (ПТФ) ранее выполняли одну функцию — обеспечивали обзор при движении в тумане.Но когда включение фар в дневное время стало обязательным, у ПТФ появилось новое приложение (касается автомобилей без ДХО). Еще недавно противотуманки пошли на отечественные машины в качестве дополнительной опции, тогда как иномарки изначально оснащаются таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только на комплектации начиная с комплекта.

У автомобилей марки ВАЗ также есть возможность устанавливать противотуманки. И это нужно делать, потому что при движении в тумане или снегопаде очень помогают противотуманные фары.

Установка ПТФ производится двумя способами:

  • Поставил новый бампер с вырезами под доп оптику.
  • Вырезать дырочки на штатном бампере.

Для установки оптики данного типа необходимы:

  1. Противотуманные фары, многие автолюбители выбирают вариант с ксеноном.
  2. Установочные компоненты — кнопка, провода, основное реле и предохранитель.
  3. Инструмент для создания отверстий под ПТФ или новый передний бампер.

Инструкции по установке электроники

В первую очередь следует продумать схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «редактирование» старого). Если в бампере нет места для такой оптики, то это на отверстии панели приборов, закрывающем заглушку.

Процесс выглядит следующим образом:

  1. Для начала нужно установить кнопку. На фото указано место для этой кнопки.
  2. Чтобы добраться до места подключения, необходимо снять сетку. За ним находится динамик, который тоже нужно открутить. Перед автомобилистом будет два подключения: одно предназначено для индикатора включения, а второе — для запуска ПТФ.
  3. После демонтажа решетки нужно вынуть заглушку и поставить кнопку из комплекта. Штекер подключаем к разъемам — не получится. После этого решетка и динамик возвращаются в исходные положения.
  4. В салоне все задачи выполнены, под капот можно залезть. Чтобы получить доступ к интересующим вас разъемам, необходимо снять блок предохранителей, который также известен как черный ящик.
  5. Следующий этап — протяжка проводов от реле и ПТФ к черному ящику.
  6. В монтажном блоке есть незанятые разъемы, один из них — ш7 (широкий разъем) и ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
  7. Теперь свободные стороны sh8 и sh7 возвращены внутрь блока безопасности.
  8. Противотуманные фары почти установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под таким же креплением необходимо разместить провод (массу), очистив этот кусок от кузов с лакокрасочным покрытием.
  9. Теперь противотуманные фары нужно подключить к силовой проводке. Провод заземления необходимо прокладывать компактно, чтобы не мешал контакт с кузовом ВАЗ 2114.

Установка противотуманки

Самый простой способ (но тоже и более дорогой) это установка нового бампера, в котором изначально присутствуют дырочки под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер — насадки снимаются сверху и снизу, чтобы на его место установить новый. Для вырезания отверстий на штатном бампере вам понадобится электронная дрель со специальными насадками или простой лобзик, а также «острия». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Процесс выглядит следующим образом:

  1. Бампер снят, нужно нанести разметку на оптику по трафарету.
  2. Далее работа проводится кондуктором или дрелью.
  3. Когда отверстия готовы, в них монтируются «точки», которые нужны для закрытия выреза. Состоят «точки» из двух частей — внутренней (прикрепляющейся к бамперу снаружи) и внешней (выполняющей декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как во время движения противотуманные фары подвержены сильной вибрации и тряске.Особенно это касается разорванного дорожного полотна, по которому машина движется довольно часто. Чем надежнее будут закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный пример установки ПТФ

Вы решили установить противотуманные фары на Лада Самара 2 (ВАЗ 2113, 2114, 2115)? Во-первых, вы планируете это сделать, потому что на вашем автомобиле не установлены ПТФ. И, во-вторых, мы уверены, что вы решите сделать это по одной из следующих двух причин:

  1. Вы предпочитаете практичное использование автомобиля, и вам не хватает противотуманных фар для их использования по прямому назначению или в качестве ДХО (дневной ходовой огни).
  2. Вы хотите преобразить внешний вид своей машины, а противотуманные фары вам нужны, чтобы машина лучше смотрелась в темноте.

И причинам, и желаниям есть место быть, поэтому остается за малым — выбрать магазин, где сделать покупку, и те ПТФ для ВАЗ 2113, 2114, 2115, которые подходят именно вам.

Если вы прочитали эту статью, значит, вы уже сделали правильный выбор магазина. И это не пустые слова, ведь в интернет-магазине на сайте представлен невероятный выбор противотуманных фар для ВАЗ 2113, 2114, 2115.

Выбрать противотуманки на ВАЗ 2113, 2114, 2115

Как выбрать ПТФ на Лада Самара 2? Для начала определимся с установкой ПТФ. Вам нужен простенький вариант без сложных процессов установки? Тогда ваш выбор — оригинальные ПТФ на Лада 2113, 2114, 2115. Хотите сэкономить? Выбирайте неоригинальные наборы проверенных производителей.

Хотите выделиться из толпы или использовать ПТФ в соццессии? На ваш выбор диодные противотуманные фары обычной или более изящной формы «бумеранга».А может, вам понравится «Глаз орла». Кстати, это очень популярная позиция. А есть ПТФ с линзами в хромированном или черном корпусе!

И, кстати, не забываем про проводку для установки ПТФ на вашу Ладу Самара 2, а также на раму ПТФ, которую мы специально можем покрасить в цвет кузова любимой машины.

Лада Самара 2 — семейство переднеприводных автомобилей АвтоВАЗа. В семье появился рестайлинговый автомобиль Lada Samara первого поколения (ВАЗ 2108, 2109, 21099).Сейчас автомобили этого семейства уже сняты с производства.

Система освещения автомобиля состоит из набора приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей.

Система освещения автомобиля состоит из набора приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей. Модель ВАЗ 2114 — не исключение. Но большинство рассматриваемых машин подходят с конвейера без ПТФ.Исключение составляет только машина в дорогой комплектации.

Учитывая, что подавляющее большинство автовладельцев приобретает модель в базовой комплектации, возникает необходимость в установке ПТФ 2114. самостоятельно.

Для оснащения своего транспортного средства можно использовать дополнительную систему освещения несколькими способами, выбор которых зависит от финансовых возможностей и пожеланий автовладельца.

Метод

Характеристики

Купить бампер с навесными ПТФ

.

Такие бамперы покупают в тюнинг-ателье, где все подключают и подключают.Минус этого варианта — высокая стоимость

.

Купить бампер от ВАЗ 2115 и самостоятельная установка

Для этого придется покупать бампер от старшей модели, там дырочки для противотуманок. Осталось найти подходящие комплекты ПТФ и установить их.

Закупка ПТФ и облицовочных элементов — стекла

Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет провести монтаж за небольшие деньги.

В комплектацию фары входят:

  • лампы накаливания;
  • Реле

  • ;
  • проводов;
  • кнопка включения;
  • Схема

  • и непосредственно оптика.

При покупке рекомендуется обращать внимание на то, чтобы осветительные приборы соответствовали облицовочным элементам. В настоящее время на дорогие модели ВАЗ устанавливаются фары прямоугольной формы производителя Киржач. Остановить свой выбор рекомендуется владельцем 14 модели.

Некоторые автолюбители задумываются об установке ксенона. Стоит ли это делать? Ответ будет отрицательным. Выполняется основная задача туман Это покрытие дороги непосредственно перед автомобилем, не более 15 м. Примечание: ни один автопроизводитель не использует ксеноновые лампы в ПТФ. Проблема в том, что ксенон нарушает фокусировку. Фары Staten не могут рассеять ксеноновый световой поток. Все это приводит к преломлению лучей и ослеплению других участников дорожного движения.

Ксенон

действительно дает больше света, особенно если использовать дешевые китайские подделки.Государственные ПТФ с ксеноном рассеивают свет по всей плоскости, создавая иллюзию света и ослепляя других водителей.

Необходимо напомнить, что использование ксеноновых ламп в туманах нарушает нормы ГОСТа.

Интересный факт: в Германии за включение ПТФ, при хорошей видимости предусмотрен штраф более 100 евро. Причем в данном случае речь идет исключительно о стандартных лампах, без ксенона. Поэтому от этого варианта рекомендуется сразу отказаться.

Если автовладелец хочет добиться мощного света, то есть более практичного решения. До , как подключить систему , нужно установить ксеноновые лампы в крышку баллона, а затем прямо в фары. Такой подход позволит лучше выделить дорожное покрытие ночью и при плохой видимости. При этом световой луч не попадет водителям встречного транспорта.

Иногда даже крышка от бачка не помогает фокусировать фары ксенон.Поэтому контркурсы продолжают напоминать водителю о сильном освещении. В этом случае лучше отказаться от своей идеи и использовать традиционные лампы.

Работу можно разделить на несколько этапов, начиная с установки и заканчивая тестом производительности. Рассмотрим порядок монтажа бампера. При этом в бампере нет отверстий для размещения оптических приборов. Поэтому их нужно делать самостоятельно.

Для работы потребуются: рулетка, маркер, а также напильник и дрель с набором сверл.

для установки противотуманных фар на ВАЗ 2114 В данном случае автовладельцу потребуется снять бампер и очистить его от грязи.

    ,

  • определить посадочный выступ;
  • вырезать в бампере отверстия соответствующих размеров;
  • обработать поверхность среза напильником;
  • установить внешнюю часть очков в отверстия;
  • закрепить конструкции болтами;
  • Установка

  • декоративных стёкол а потом бампера.

Рекомендуется обратить внимание на то, что в очках есть два полукольца и внутренний. Для установки используется внутренняя часть очков, а внешняя — декоративный элемент. Поэтому внутри предусмотрен небольшой выступ.

Для каждой системы противотуманного освещения предусмотрена схема подключения. В нем простота. Поэтому даже начинающий автомобилист сможет без проблем выполнить все работы. Для подключения вам понадобится монтажный блок, расположенный с правой стороны области субуправления.Нужно снять крышку блока, найти колодки с аббревиатурой sh7 и sh8. Их подключают к реле и фарам.

Выполнить работы поможет схема установки противотуманки на ВАЗ 2114 которая входит в ПТФ.

На схеме видно, что провод 87 подключен к массе. Второй провод 85 подсоединяется к колодке колодки и разъему 17. Провод от реле под номером 30 идет к колодке sh8.

Правая и левая ПТФ подключаются к разъему 2 и 3 колодки ш8.Теперь необходимо установить блок на монтажный блок, а затем найти подходящее место для реле.

На следующем этапе автовладельцу необходимо установить кнопку. Кнопка также поставляется в комплекте с ПТФ и предназначена для установки на панель автомобиля.

Поскольку производитель выпускает автомобили, оснащенные противотуманными фарами, панель предусмотрена специально для установки рассматриваемой кнопки. Для этого вам нужно будет снять панель и найти соответствующий блок.Подключение занимает немного времени и понятно на интуитивном уровне.

При соблюдении рассматриваемой схемы подключения противотуманная оптика будет работать только после включения конверта. Поэтому сначала нужно включить габариты, а потом кнопку ПТФ. Если автовладелец ВАЗ 2114 отключает габариты, то ПТФ должны погаснуть, да еще если включена противотуманная кнопка.

ПТФ играют важную роль в оборудовании автомобиля.Благодаря им лучше быть дорожным покрытием в ночное время, а также во время сильных осадков и тумана.

В то же время противотуманные фары улучшают видимость автомобиля для других участников дорожного движения. Поэтому специалисты рекомендуют ставить их не только впереди, но и сзади.

Следует понимать, что задача ПТФ не освещать дорогу. Поэтому не следует использовать ксенон, который может ослепить других водителей и стать причиной дорожно-транспортного происшествия.

Также необходимо учитывать высокую температуру накаливания ксеноновых ламп.Известны случаи, когда фары треснули от перепадов температур во время дождя. Поэтому ПТФ должны просто светиться и обеспечивать безопасность дорожного движения.

Схема подключения противотуманных фар через замок зажигания. Зачем нужны противотуманные фары? Дополнительные требования для установки дополнительной оптики

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая практически непрозрачную вуаль.

Специальные фонари, которые называются противотуманными, создают широкий горизонтальный световой поток, направленный в сторону дороги, а не в густой туман, значительно увеличивают видимость. Кроме того, желтый свет меньше отражается от капель воды, соответственно улучшается прозрачность светового пятна. Кроме того, противотуманки хорошо закрывают обочину дороги, что может быть весьма полезно на крутых и извилистых дорогах.

Конструкция противотуманных фар

Имеются существенные отличия в конструкции противотуманных и обычных фар, одинаковый корпус, лампочка (источник света), отражатель и рассеиватель.Основной особенностью противотуманной оптики является то, что световой поток не должен быть направлен на выше горизонтальной плоскости . Хорошую видимость в плохую погоду обеспечивают лучи с четкой верхней границей, расположенные как можно ближе к дорожному покрытию.

Так как туман обычно «стает» не на земле, а на некотором расстоянии, оптимальным вариантом противотуманной фары является оптика с эллипсоидными отражателями. В отличие от круглых отражателей они позволяют формировать широкую горизонтальную полосу света, хорошо освещающую дорогу в любую погоду.Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими правилами противотуманки необходимо монтировать не выше головной оптики и не более 0,4 м от боковых габаритов автомобиля . Обычно их монтируют как можно ближе к земле. Однако не рекомендуется устанавливать его ниже 0,25 м из-за большой вероятности порезания фар каким-либо препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах могут использоваться как обычные галогенные, так и ксеноновые лампы .Достоверные данные о том, какие лампы лучше не существуют. Естественно ксеноновая оптика светит ярче и мощнее. Но при этом ослепляет. Для обеспечения нормальной работы тумана необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопку включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + видео

Наибольшей популярностью и практичностью пользуются противотуманные фары с железными отражателями и обычными стеклами, выдерживающими 55 ватных лампочек. Данных данных лампы с правильной регулировкой фар вполне хватит для любых условий.Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, тот же «киржач». Такой выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекла в случае повреждения будет стоить еженедельно. Во-вторых, бытовые устройства более надежны и неприхотливы в эксплуатации. В-третьих, их легче монтировать и при необходимости заменять.

Этапы и последовательность ПТФ

Рассмотрим такие этапы, как установка противотуманных фар самостоятельно.Сначала подготавливаем материал и инструменты. Помимо противотуманки нам потребуются керамические разъемы, реле, колодка с предохранителями, гофра, зажимы, кнопка, проводка, изоляция и саморез. Также заранее должна быть схема подключения, которую сегодня не проблема скачать в Интернете. Из инструментов следует приготовить плоскогубцы, отвертки, гаечные ключи, дрель, сверло, линейку и перчатки.

Обычно противотуманные фары крепятся на бампере или под ним. В большинстве моделей предусмотрены штатные места для установки противотуманки, а также гнездо реле и кнопка на приборной панели. Если он есть на вашем автомобиле, процесс установки значительно упрощается.

Перед установкой противотуманных фар снимите с них лампочки, чтобы не повредить их. При этом использовать перчатки, чтобы не было контакта голых рук с колбой.

    Сначала подготавливаем бампер. Он должен быть чистым, поэтому предварительно вымойте машину. Выбираем устойчивую поверхность на бампере и размечаем симметричные места крепления фар.

    Просверлить отверстия, обработать антикоррозийным материалом и установить фары.

    Вкладываем проводку в соответствии со схемой подключения для данной модели. Минусовые провода нужно подключить к корпусу, а плюсы — к силовым контактам реле . Вся проводка должна хорошо дышать и надежно закрепляться.

    Блок с реле и предохранителем необходимо установить в удобном месте, чтобы исключить попадание влаги. В этом случае контактные провода должны быть направлены вниз. Если на вашем авто предусмотрены штатные разъемы, то с выбором места для реле проблем не возникнет.

    На приборной панели установите кнопку противотуманки на прибор, если она не предусмотрена конструкцией.

    Предварительно отключив плюсовую клемму от АКБ, по схеме подключите питание через предохранитель.

    Ставим и проверяем работу.

    После проверки работоспособности и завершения всех монтажных работ это необходимо. При желании можно дополнительно купить краску-спрей и окрасить туман в цвет кузова автомобиля.

    Самостоятельная замена противотуманных фар

    Как правило, замена противотуманных фар необходимо в случае поломки или поломки.Перед тем, как поменять противотуманные фары, сразу разбирать прибор не спешите. Сначала необходимо определить причину неисправности. Возможно, просто сгорела лампа или проблема в проводке.

    Если вам все же нужно заменить, вам следует подготовить прутья, переходники или плоскогубцы и соответствующие ключи для этой модели автомобиля.

    В первую очередь готовим машину. Его необходимо установить так, чтобы получить максимально удобный доступ к противотуманной фаре. В зависимости от конкретной модели может потребоваться полностью развернуть передние колеса в том или ином направлении.Иногда, чтобы получить доступ к оптике, нужно снять бампер, обувь и так далее. Комфортные условия для замены маленьких туманов можно создать, предварительно приподняв переднюю часть автомобиля домкратом. При этом не забудьте надежно зафиксировать машину в этом положении с помощью дополнительного упора.

      Отключить питание АКБ.

      Если туман закрыт защитной решеткой, откручиваем его крепление и снимаем.

      Отсоединяем блок жгута проводов, выкручиваем винты крепления или сжимаем пружинные защелки (зависит от конкретной модели) и вытаскиваем противотуманную фару.В некоторых случаях необходимо сначала снять оптику, а затем отключить проводку.

      После этого монтирую новую головку в обратном порядке.

    Как правило, процедура замены противотуманных фар занимает не более 20-30 минут. Большую часть времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, у которых противотуманные фары вмонтированы в бампер. После замены противотуманных фар не забудьте отрегулировать фары.

Противотуманные фары не входят в обязательную комплектацию автомобиля.Однако их наличие сделает поездки более комфортными и безопасными. Для установки не требуется специальных навыков. Установка и подключение ПТФ к проводке вполне осуществима в домашних условиях. Для этого вам понадобится монтажный комплект для подключения противотуманных фар, простейшие сантехнические инструменты и изоляция.

Какие бывают туманы

Стандартное автомобильное освещение обеспечивает хорошую видимость в ясную погоду. Однако в непогоду от него толку мало. Проблема в том, что лучи ламп среднего и дальнего света отражаются от тумана или капель снежинок, создавая перед машиной «белый башмак».

Это следствие двух факторов:

  • узкий оптический луч лучше отражается от поверхности;
  • Высокопоставленные фары

  • выделяют участок с большой концентрацией капель тумана.

ПТФ специально разработаны для эксплуатации в тяжелых погодных условиях. И дело тут не в желтых светофильтрах, которые некоторые водители считают панацеей в туманную погоду. Недаром ПДД допускают установку ПТФ двух цветов — белого и желтого.

Такие фары справляются с непогодой за счет пары важных свойств:

  • Ширина светового луча . Широкий луч меньше отражается от воды и льдин и не создает «белую плоскость».
  • Высота крепления . Концентрация тумана у Земли внизу. Поэтому низкое расположение позволяет выделить под вуалью.

Последний момент особенно важен. Если установить ПТФ на уровне фар, они не справятся со своей задачей.

Кроме передних ПТФ, улучшающих обзор с места водителя, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают автомобили в условиях плохой видимости, но имеют избыточную яркость. Поэтому включать их в ясную погоду не стоит.

Требования к установке противотуманок

ПТФ состоит из трех кожухов с основанием для крепления лампы, рефлектора и стеклянного рассеивателя, обеспечивающих желаемую форму светового пучка.Особенности эксплуатации и назначения противотуманных дверей предъявляют к ним особые требования, которые нашли отражение в правилах эксплуатации дорожного движения:

  • можно установить не более 2-х фар;
  • ПТФ необходимо крепить с отступом 40 см от боковых краев автомобиля и выше 25 см от поверхности дороги;
  • луч должен быть направлен ниже фар ближнего света;
  • Углы видимости

  • не могут выходить за рамки следующих значений: -10… + 15 градусов и -10 .. + 45 по вертикали и горизонтали соответственно.

В бампере современных пассажиров есть специальные места для крепления противотуманных фар. При их отсутствии следует исправлять туман согласно рекомендациям производителя. Основные требования:

  • жесткое крепление ПТФ на кронштейны;
  • блок питания защиты предохранителя;
  • правых углов направления световых лучей.

Подключение ПТФ через реле и кнопку

Есть несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля.Подключение противотуманных фар через реле с помощью отдельной кнопки — наиболее удобное, безопасное и правильное решение. Для выполнения работ вам потребуется:

  • туман;
  • соединительные клеммы;
  • предохранитель на 15 ампер;
  • четырехконтактное реле;
  • Соединительный блок

  • ;
  • проводов;
  • изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном комплекте с ПТФ.

Из инструмента понадобятся отвертки, переходник и нож для зачистки изоляции проводов.


Правильная конфигурация транспортного средства является залогом как водителя, так и его пассажиров. Даже погодные изменения могут снизить видимость во время движения, что делает управление автомобилем опасным для всех участников дороги и водителя, в том числе.

Зачем нужны противотуманные фары на машине

В непогоду, в снег или дождливую погоду свет дальних и ближних фар рассеивается, создавая пелену, затрудняя обзор для водителя.Установка противотуманки — оптимальное решение для улучшения видимости на дороге как ночью, так и в непогоду. Основное предназначение таких фар — поток света. При правильной настройке туман способен освещать до 10 метров дороги перед собой и до 5 метров по сторонам. В базовом оснащении многих автомобилей такой апгрейд не предусмотрен, но можно с наименьшими затратами оборудовать автомобиль противотуманными фарами.

Принцип подключения тумана

Для оснащения автомобиля противотуманными фарами потребуются:

  • провода;
  • изолента;
  • туман;
  • кнопка включения;
  • реле и блок тумана;
  • Предохранитель

  • (15 ампер).

Если на бампере нет специальных мест для противотуманных фар, их нужно просверлить самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу.

Машину нужно загнать на эстакаду и отключить массу от АКБ, чтобы этого не произошло во время ремонтных работ.

Инструкция по установке противотуманки на авто через реле.

  • Необходимо снять основную панель, под которой расположены лампочки от подсветки контроллера печи.Лампочки можно отложить, тогда они не понадобятся.
  • Теперь вам нужно найти двухконтактный разъем. Он находится на конце провода от подсветки. Надо будет провести на нем руку, чтобы почувствовать нужную деталь.
  • Первый провод от реле подключен к двухконтактному разъему, а второй — к кнопке переключателя ПТФ.
  • Для налаживания 12-вольтовой сети из габаритов и 84 контактов в системе потребуется подвести провод к реле.Реле можно снять в любом удобном для водителя месте — за панелью приборов или под ней, под кожухом кузова, в блоке предохранителей и т. Д.

Если вы подключили магнитолу самостоятельно, проблем возникнуть не должно. Принцип подключения хоть и не идентичный, но вроде.

  • Теперь нужно протянуть контакт под цифрой 87 к АКБ под педалями или по проводке в подкапотном пространстве.
  • Контакт для номера 86 протянуть массу к телу.
  • Familories имеют два провода — минус и плюс. Последние («плюс») нужно будет соединить между собой и отправить на аккумулятор.
  • Затем нужно навести их на реле и подключить к разъему под номером 30.
  • «Минус» идет по кузову.
  • Все неизолированные провода необходимо покрыть покрытием и проверить надежность соединений.

Если противотуманки не работают, проверьте правильность подключения разъемов реле. При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от салонной печки. Также можно подключить электрогрелку заднего стекла. Для этого потребуется использовать для питания провода от кнопки обогрева заднего стекла. Принцип подключения такой же, как описано выше, только с использованием другого источника питания

В первом варианте противотуманки будут работать вместе с габаритами, а «кормление» от кнопки обогрева заднего стекла подразумевает работу этих фар от замка зажигания.Второй вариант лучше подходит для езды днем, так как вместо ходовых можно использовать противотуманки, не считая габаритов.

Особенности установки противотуманки

  • Установка противотуманных фар должна производиться строго внизу автомобиля, поэтому в случае вашей машины не предусмотрено для них специальное место. Разместите их как можно ближе к дорожному полотну. Так получается «прослойка» между туманом и светом, обеспечивающая водителю хорошую видимость.Над фарами нельзя устанавливать противотуманные фары.
  • Необходимо следить за чистотой фар, также можно защитить их специальными решетками безопасности, которые уберегут их от камней, палок и т. Д.
  • Чтобы избежать запотевания или помутнения стекла, рекомендуется раз в несколько месяцев готовить твердый раствор. Эта процедура особенно актуальна для водителей частых песков. Также может понадобиться такая обработка стекол после зимы.

Настройка противотуманных фар

Завершив установку противотуманок, нужно убедиться, что они работают, а после приступить к регулировке.

  • Поставьте машину на ровную поверхность перед гаражом, воротами или стеной.
  • Проверить давление в шинах — оно должно быть равным.
  • Измерьте расстояние от земли до середины фары.
  • Из этого значения возьмите 5 см и нарисуйте полосу на стене на расстоянии, соответствующем полученному значению.
  • Включите противотуманные фары и переместите их так, чтобы верхняя линия светового потока находилась на нарисованной линии.

Для установки противотуманок не нужно иметь специальных навыков, необходимо купить набор качественных фар и инвентарь.Установку противотуманок можно провести самостоятельно, главное четко следовать инструкции. Фамилии значительно улучшают видимость на дороге в темное время суток и непогоду. Оборудовав свой автомобиль таким элементом, вы не только упростите себе передвижение, но и остальным автолюбителям будет лучше вас видеть.


Не все автомобили в заводской комплектации имеют ПТФ — противотуманные фары. Между тем, это довольно полезный вариант, который часто помогает в различных ситуациях.Однако это не является серьезной проблемой, ведь комплекты таких фар продаются отдельно практически в любом специализированном магазине запчастей. Установка противотуманных фар своими руками — операция простая и не требует особых усилий.

Стоимость такой услуги в автомастерских достаточно высока. В некоторых случаях ее можно сравнить со стоимостью комплекта таких фар. В такой ситуации вы хотите потратить лишние деньги, а тратить в большинстве случаев необоснованно — нет. К тому же с технологической точки зрения здесь нет ничего сложного.

Естественно, самый первый шаг — это выбор и покупка желаемого комплекта. Здесь необходимо учитывать все особенности и требования: модель автомобиля, тип фар, крепеж и т.д. Решение этих вопросов целиком и полностью ложится на плечи автомобилиста.

Что можно посоветовать в такой ситуации?

Стоит просмотреть все предложения, которые есть в магазинах и на авторынке. В продаже есть готовые наборы специально под ту или иную модель станка.Естественно, с ними работать проще. Но в некоторых случаях дешевле будет приобрести универсальный набор или посмотреть все детали отдельно.

Любой комплект противотуманных фар включает в себя следующие детали:

  • Непосредственно сами ПТФ;
  • Комплект проводов;
  • Клеммы для проводов;
  • 4-х контактное реле;
  • Выносной предохранитель;
  • Переключатель.

В дополнение к вышеперечисленному могут потребоваться дополнительные соединители, различные зажимы и крепления.И, конечно же, под рукой должен быть набор инструментов: крестовая и плоская отвертка, ключи на 8 и 10, нож и плоскогубцы.

После повторной покупки всего необходимого проверьте наличие всех необходимых для работы деталей, а также их целостность и сохранность. Только после этого можно приступать к процессу установки. Так что, как работать с электрооборудованием, стоит помнить основные правила техники безопасности.

Процесс установки

Перед началом установки обязательно выключите аккумулятор.В противном случае существует опасность короткого замыкания. Далее необходимо осмотреть автомобиль на предмет неисправностей и механических повреждений, которые могут помешать работе. В первую очередь следует обратить внимание на бампер, ведь именно на него будут крепиться новые фары. Далее можно спланировать, как именно будет проложена проводка.

Установка противотуманных фар своими руками проходит в несколько основных этапов:

  • Установка ПТФ на бампер;
  • Установка на приборную панель специального переключателя-переключателя;
  • Прямое подключение разъемов и проводов.

Конечно, нужно учитывать, что на практике все не так просто, как кажется. Все три этапа имеют свои особенности и сложности.

Установка бампера на фары

Необходимо снять защиту картера и самого бампера. Фары устанавливаются на специальные места (закрываются заглушками), после чего фиксируются саморезами. Иногда стоит задуматься, как их лучше смонтировать. Далее протягиваются провода под капотом.Лучше сразу скрепить их струбцинами, чтобы они не мешали. Провода «минус» подключаются к кузову автомобиля.

Как только все будет готово, можно устанавливать бампер и защиту картера на свое место. Не забудьте прикрепить провода к разъемам прямо на самих головках. Также в салон протягивается второй конец проводов — он будет подключаться к кнопке. Для этого воспользуйтесь заглушкой под электродвигатель стеклоочистителя.

Установка кнопки переключения

Снимаем панель у котла и заглушку центральной консоли, а также другие предметы, которые будут мешать работе.Вытащите пустую кнопку и подведите к ней контактные провода. Здесь могут возникнуть некоторые трудности, как ввести новый элемент в уже существующий электрощиток.

Повторное подключение

Открыть блок предохранителей и подключить клемму от кнопки переключения ПТФ к соответствующему разъему реле (85). Клемма черного провода тоже подключена к реле, а другой конец к кузову автомобиля или «массе». Клемма с двумя выводами этого провода устанавливается в прорезь 87, а сами отводы к соответствующим гнездам предохранителей.Достаем жгут из-под капота и подключаем клеммы во вторые гнезда предохранителей. В слоте 30 включается клемма красного провода. Здесь используется соединитель. В блоке предохранителей установлено реле и два предохранителя.

После этого все устанавливается на место, проводится финальная проверка соединений и их целостности. Если все в порядке, то аккумулятор подключен и проверены фары.

Видео

Следующее видео также посвящено установке противотуманок:

Если на современных автомобилях даже бюджетного сегмента противотуманные фары входят в базовую комплектацию, то для ВАЗ-2114 — опция.Из противотуманок устанавливалась установка только на люксовую комплектацию, и то не всегда. Монтаж нарисованного своими руками тумана не вызовет никаких сложностей, если знать некоторые нюансы и уметь различать провода по цветам. Но сначала выберите установочный комплект.


Собираем комплект для установки противотуманных фар на ВАЗ-2114

Установка противотуманных фар на ВАЗ-2114

Неважно, как имитировать противотуманки на бампер автомобиля Для их установки необходим определенный набор комплектующих, без которых установка будет невозможна.

Сложность заключается в том, что противотуманка имеет довольно ощутимую мощность для проводки, поэтому установка реле и специальная кнопка должна быть установлена.

Обязательно подключать через реле, иначе можно получить КЗ (короткое замыкание)

Если не установить реле, а просто подключить фары через кнопку, возникнут сильноточные нагрузки на замке зажигания и на выводах Что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.

Полный комплект

Для установки пар противотуманок на ВАЗ-2114 потребуется найти определенный набор комплектующих, либо купить такой набор в готовом виде. Его цена от 500 до 700 рублей в зависимости от производителя (качества), а в комплекте он вот что:

И, конечно же, сами противотуманные фары. Их можно выбрать по своему усмотрению, однако с мощностью лучше не переставлять , чтобы не перегружать генератор. Имеет блок питания, однако не рассчитан на большую нагрузку, поэтому от ксеноновой лампы лучше сразу отказаться.

Видео о правильном выборе противотуманных фар

Алгоритм подключения ПТФ на ВАЗ-2114 своими руками

Для начала стоит продумать места крепления противотуманки.

В бампере ВАЗ-2115 уже есть места для установки дополнительного света, по аналогии их можно вырезать в бампере ВАЗ-2114.

Нельзя умудрить и установить фары на кронштейны, не разрезая бампер, а в некоторых комплектах фар предусмотрены декоративные и защитные заглушки, чтобы их было проще установить, и выглядело бы такие фары аккуратными.

Сейчас в процессе работы:

  1. Установить кнопку в салоне . На всех пакетах ВАЗ-2114 предусмотрено место под кнопку на заготовке слева от водителя на передней панели. Хотя, кнопку включения можно выставить произвольно, лишь бы ей было удобно пользоваться.

    Кнопку противотуманных фар можно установить на панель вместо штекера.

  2. Снимаем сетку с динамиком на передней панели отснятого материала, находим два свободных соединения — одно для включения фар, второе, меньшего размера, для подсветки кнопки и для индикации работы света.
  3. Установите кнопку на место, микросхемы подключены к кнопке. Здесь все можно установить на место.

    Подключаем противотуманную кнопку и устанавливаем на место

  4. Открываем капот, находим монтажный блок с реле и предохранителями. Здесь мы установим реле противотуманных фар, откручиваем две гайки крепления блока, поднимаем его.

    Откручиваем 2 гайки на креплении узла крепления (отмечено красным)

  5. На нижней панели блока находим две площадки под цифрами 7 и 8.Ошибиться не получится, ведь каждая туфля подписана с завода.
  6. Находим жгут проводов из нашего комплекта с четырьмя контактами и проводим от реле противотуманных фар к блоку предохранителей.

    Проводим четырехконтактную колодку жгутов от реле к блоку предохранителей

  7. Закрепить реле в моторном отсеке.

    Установить реле противотуманных фар

  8. Подключаем провода от реле к разъемам 7 и 8 в таком порядке — вывод 30 на реле на выводе 8 в разъеме 7, вывод 87 на реле к разъему 1, вывод 85 на реле к разъему 17 колодок 7 вывод 86 на реле идет на массу.Терминалы 2 и 3 от блока 8 выходят на левый и правый противотуманки.

    Подключить провода противотуманок по такой схеме

  9. Устанавливаем провода масс на противотуманки, они крепятся к гайкам крепления блока фар.

Схема однозначно заработает с включенными светильниками для духовки.

Противотуманные фары будут гореть при условии включения габаритных огней

Левый регулирует направление светового потока тумана Чтобы они не слепили встречных водителей.Более подробно и наглядно процесс подключения и выбора противотуманных фар на ВАЗ-2114 показан на видео. Удачной всем работы и яркого света.

Видео

Включение фары заднего хода ВАЗ 2110

Схема наружного освещения

1 — Лампы общего освещения в блочных креслах
2 — Монтажный блок
3 — Выключатель наружного освещения
4 — Выключатель зажигания
5 — Контрольная лампа наружного освещения в комбинации приборов
6 — Лампы общего освещения в наружных задних фонарях
7 — Стоп-сигналы в задних фонарях
8 — Освещение Освещение Освещение
9 — Выключатель освещения приборов
10 — Выключатель заднего хода
11 — Выключатель стоп-сигналов
12 — Блок бортовой системы управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — Реле контрольных ламп (внутри реле показаны контактные перемычки для установки при отсутствии реле)
А — к источникам питания
В — к лампам осветительных приборов

Передние лампы общего света расположены в блоках кресел, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Стоп-сигналы и фонари заднего хода — во внутренних задних фонарях на крышке багажника. (Сняв выключатель стоп-сигнала, см. Снятие вакуумного усилителя и педального тормозного узла). На бампере расположены низкие габаритные огни.

Общий свет включается при нажатии переключателя наружного освещения. На габаритные лампочки ВАЗ 2112 и стоп-сигнал подается питание через реле К1 контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или контакта в патроне или цепи питания загорается соответствующий индикатор в блоке управления.Если нет реле управления лампами, вместо них должны стоять перемычки, иначе лампы не горят.

Лампы Освещение Освещение Лампы включаются одновременно с внешним освещением, но подключены к байпасу управляющих реле, поэтому их исправность не диагностируется.

Лампа освещения ВАЗ 2110 разрядного ящика включается при включении зажигания выключателем под крышкой ящика.

Напряжение на переключатели лампового освещения салона и индивидуальных потолочных светильников водителя подается также при включении зажигания ВАЗ 2110.Кроме того, лампа внутреннего освещения загорается, если одна из дверей и ведомый выключатель разомкнут в соответствующем положении. Через несколько секунд после закрытия дверцы яркость свечения лампы уменьшается, и она гаснет. Управляет блоком индикации бортовой системы управления.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость лампы подсветки регулируется розницей на панели приборов ВАЗ 2111.

Фонари заднего хода загораются, если зажигание ВАЗ 2112 включено и на коробке передач замкнут переключатель заднего хода.

Освещение багажника включается одновременно с лампами общего освещения.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Схема освещения
  • Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Снятие и установка фар
  • Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Гидро-директорные фары
  • Hydrocor директор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — замена главного цилиндра гидрокорректора
  • Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Регулировка фар
  • Регулировка автомобильных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Наружное и внутреннее освещение
  • Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Знаки пробега
  • Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Противотуманные фары
  • Замена фонаря габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена бокового указателя поворота
  • Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена переключателя фонарей заднего хода
  • Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — замена фонарей заднего хода и стоп-сигналов
  • Снятие и установка фонаря стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — замена подсветки заднего номерного знака
  • Снятие и установка фланцевого освещения заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Узнав вечером из гаража, вы заметили, что не подсвечиваете путь сзади? Это не хорошо.Ведь должна гореть лампа заднего хода. А так как они не горят, то либо сгорел, либо вышел из строя предохранитель, либо сломался датчик заднего хода ВАЗ 2110. О последних сегодня и поговорим.

Чтобы узнать, действительно ли вышел из строя, сделайте следующее:

  1. Посмотрите, в каком состоянии предохранитель № 15 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
  2. Теперь проверьте лампочки. Если в порядке и они, то нужно проверить работоспособность датчика реверса.Возникает только вопрос …

Где он находится?

Если смотреть на машину спереди, то справа, а если — по ходу движения, то слева внизу коробки передач.

Вы быстро найдете. Это единственная деталь в коробке, к которой подходят провода. Чтобы его обнаружить, нужно залезть под машину или поднять левое переднее колесо.

А теперь, когда вы его обнаружили, пора узнать …

Как проверить его работоспособность?

  1. Отсоедините от него провода.Просто вытащите их.
  2. Подключаем к ним тестер и ставим на режим: Измеряй сопротивление или звони.
  3. Включить заднюю передачу.
  4. Включить зажигание.
  5. А посмотрим какое сопротивление покажет тестер.

Если 0 Ом, то все в порядке. Если нет, то его нужно поменять (кстати, менять надо, если лампочки заднего хода горят даже при не включенной задней трансмиссии). Только дальше вы узнаете …

Как поменять?

  1. Поставить ВАЗ 2110 на яму или пустить в полет.
  2. Снимите защиту двигателя, если есть.
  3. Найдите небольшую емкость для масла. Потому что при откручивании датчика масло потечет.
  4. Залезть под машину и отсоединить провода идущие к деталям.
  5. Открутите старый датчик, сразу замените емкость и прикрутите новый.
  6. Залейте масло в коробку.
  7. Наклеить провода, протереть поверхность, на которую упало масло.
  8. Создайте машину и проверьте, горят ли лампочки при включении заднего хода.

Ваши соседи стали жаловаться на то, что когда вы проходите реверс на любимой вазе, то это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, да и о соседях в том числе.
В чем могут быть причины несветящихся задних фонарей? Как это сделать своими руками?
Насколько это сложно и что для этого нужно? Что в каком порядке делать?
Ответы на все эти вопросы дает данная статья, в ней также есть вспомогательные фото, показывающие, как правильно заменить этот датчик на ВАЗ 2106, 2108 и других моделях:

  • Причины недолговечных фонарей автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107.
  2. ВАЗ 2109.
  3. ВАЗ 2110.
  4. ВАЗ 2114.
  • Проверка работоспособности
  • Что делать, если замена датчика не помогла?

Причины недолговечных фонарей автомобиля ВАЗ

Для начала нужно выяснить, по какой причине не будут светить фары заднего хода — это можно просто побороть лампочки (см.) И даже не нужно менять датчик?
Вот несколько причин:

  • Перегреть лампочку заднего хода.Проверить их работоспособность можно, сняв с фонарей и проверив с помощью мультиметра.

  • Поврежденная проводка — еще одна причина. Здесь сложнее — дольше искать. И проверяется точно так же — мультиметром на звонок или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, ничего при плохом контакте обычно не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их замыканию.
  • Предохранитель заблокирован (см.). Что именно необходимо уточнить по каждому автомобилю в справке по ремонту.
  • Ну и поломка самого датчика — это говорит о том, что он не включает лампы при включении реверса и постоянное свечение фонарей.

Для устранения неисправности фонарика может потребоваться выполнить все ремонтные работы, но можно начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их поступления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Потребуется ключ от 22, а в некоторых случаях ключ от 24

  • Малый масляный бак
  • Отвертка
  • Passatii
  • Изолента
  • Молоток
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — с 2106 на 2115.Вот твоя инструкция.

ВАЗ 2107.

Начнем с автомобиля ВАЗ 2107. На моделях классики ВАЗ все сделано аналогично.

Совет! Перед тем как приступить к замене датчика на любом автомобиле, очистите коробку передач CATER от грязи, чтобы легче было найти датчик, и чтобы грязь не попала в масло.

Итак:

  • Начнем с того, что у нас есть датчик — он находится справа от КПП, если смотреть на машину в процессе ее движения.Ошибиться очень сложно — это единственная часть в КПП, где подходят две проводки.

  • Если провода оборваны, ищите прилипшие контакты.
  • Если провода остались на датчике, то отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять шикарную шикарную, так как со временем сенсор прикипит к кардеру.
  • Если не получается открутить датчик реверса с помощью ключа (головки), то нужно сделать это молотком и зубилом.

Примечание! Картер КПП очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • После этого очистить место посадки от грязи ножом.
  • Вместе с грязью снимите металлическую шайбу и замените ее на новую.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно одеть проволоку обратно. При необходимости обезвредить контакты с проходами.
  • И так, на ВАЗ 2107 датчик заднего хода доработан!

У некоторых возникает вопрос по маслу — потечет или нет.В этом случае не течет.

ВАЗ 2109.

Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и ему подобных чуть больше, чем на классике, так как автомобиль имеет передний привод.
  • При движении автомобиля датчик находится с левой стороны.
  • Если классику приходилось заезжать на смотровую яму, то автомобили на переднем приводе просто домкратом поднимают под левое переднее колесо.
  • Опять же, провода разводки подходят к датчику.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и горог.
  • С помощью головки снимаем датчик.

Помните! Замена датчика заднего хода на автомобиль с передним приводом отличается небольшими подновыми маслами от CATER CTP.

  • Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно быстрее.
  • Затяните сначала руками, а затем той же головкой и храповым механизмом.
  • Подсоединить провода электропроводки.
  • Domete необходимое количество масла.

Все готово!

ВАЗ 2110.

Моторы от ВАЗ 2108 устанавливаются на семейства ВАЗ 2110. Поэтому нет смысла писать второй раз, нет одной и той же информации. Ответ такой: ВАЗ 2110 Замена датчика заднего хода — см. Информацию выше.

ВАЗ 2114.

Замена датчика заднего хода на автомобилях ВАЗ 2114 или Самара-2.
Инструкция:

  • Суть процесса та же.
  • Поднимите автомобиль с помощью домкрата.
  • При необходимости снимите защиту с двигателя, но может и не понадобиться.
  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его не составит труда.
  • Отсоедините разъем проводки от датчика.
  • С помощью ключа на 22 (для головы удобнее, но можно и датчик открутить.
  • Перед снятием датчика с разъема замените емкость с маслом.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как в нем течет меньше масла. Хотя это не принципиально.

  • Снимите старый датчик и вставьте новый с новым кольцом.
  • Затяните датчик с помощью ключа или головки.
  • Вытрите картер КПП от следов масла.
  • Подсоедините провода.
  • Другой уровень до требуемого.
  • Установить двигатель с защитой назад (при необходимости).

Итак, датчики поменяли. Теперь можно переходить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно работать:

  • Включите заднюю трансмиссию автомобиля.
  • Поверните ключ зажигания.
  • При этом делать машину не нужно, как пишут некоторые «специалисты».
  • Положительный результат — горят обе лампы заднего хода.

Если будет достигнут положительный результат — примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье перечислялись возможные причины — почему не зажигаются фары заднего хода. Причина может быть любой из перечисленных, а может быть все вместе.
Следовательно, вам нужно будет шаг за шагом действовать по устранению каждого из них, и тогда вы добьетесь успеха.Еще нужно помочь видео, где наглядно показана замена датчика реверса.

Всем привет. В городе, в городе окончательно и бесповоротно пришла осень, уже неделю идет дождь, а мелкие неполадки сменяются дождями. В очередной раз, припарковав машину после работы, заметил, что фонари заднего хода не горят.

Первым делом проверил предохранитель F19, который отвечает за задние фонари, он в порядке.

На всякий случай проверил обе лампы, они целы.Protactics, не помогло.
Осталось проверить только датчик задней передачи, народ известный как «лягушка».
Этот датчик находится в коробке передач слева по ходу движения.

Видно без ямы, достаточно снять воздушный фильтр.

Прокладка закрывается красной лентой

Проверить датчик можно исключением из схемы. Для этого включите зажигание, снимите колодку и замкните на ней провода.

В этом случае фонари заднего хода должны включиться. Если этого не произошло, проблема не в датчике. Это был мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого зеленый провод колодок «Лягушка» должен быть 12В, от АКБ. Лампы загорелые, уже хорошо! Таким образом, я выяснил, что на лягушке нет напряжения. При этом на предохранителе стоит перемычка, т.е. проблема в проводке между монтажным блоком и крестовиной.

Устранение датчика («лягушки»), предохранителя и фонарей, стоящих под дождем, все в ожидании дальнейших разбирательств с проводкой, и тут в голову приходит светлая мысль, проверка монтажного блока с обратной стороны, а именно, колодки в нем.

Одновременно с переключением на заднюю трансмиссию в автомобиле ВАЗ-2110 следует включить специальные фонари белого цвета. Они выполняют несколько важных функций. Во-первых, процесс парковки намного проще для водителя, во-вторых, укажите пешеходов, которых машина заберет, тем самым обеспечив их безопасность, а в-третьих, исключите возникновение аварийной ситуации.

Что делать, если не горят фары заднего хода

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо предварительно выявить причину проблемы. Для этого можно либо обратиться в специализированный автосервис, либо сэкономить и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть только по нескольким основным причинам:

  • Перегорела лампа. Эту деталь необходимо заменить, но перед этим рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания.Иначе лампочки будут гореть постоянно;
  • на плату фонаря не подается напряжение;
  • перегорел предохранитель, предохраняющий цепь от короткого замыкания. Если она есть, необходимо «обзвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
  • были отрезаны фары или сгорели контакты;
  • поврежден электрический кабель. Его открытие можно обнаружить при визуальном осмотре или с помощью цифрового мультиметра;
  • в результате длительной эксплуатации и воздействия влаги контакты окислились, из-за чего не хотят работать фары заднего хода;
  • Не работает механизм коробки передач, который должен включать задний фонарь;
  • вышел из строя датчик заднего хода.Проверить его здоровье можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимите провода с датчика и приблизьте друг к другу. Если фонарик загорается, значит проблема либо в проверяемом устройстве, либо в коробке передач.

Как восстановить нормальную работу фонарей заднего хода

В первую очередь необходимо будет демонтировать фары заднего хода, реализованные следующим образом:

  • открыть и освободить багажник автомобиля;
  • аккуратно снимает обшивку для устранения ее повреждений в процессе проведения ремонтных работ;
  • откручиваем защитный кожух из пластика;
  • снимите заднюю панель, тем самым получив доступ к датчику, фонарям и плате управления.

Если проблема кроется в перегоревшей лампе, ее легко заменить, не прибегая к каким-либо дополнительным действиям.

Если проблема связана с испорченным предохранителем, также необходимо будет найти его в специальном блоке под колесом автомобиля, после чего его аккуратно вынимают из сломанного элемента и устанавливают новый.

Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечить включение света.Для выполнения этой операции потребуется:

  • загнать машину на вылет и поставить на ручник;
  • снимаем защитную крышку;
  • заменить любую тару для трансмиссионного масла;
  • снимите датчик и отключите его от электросети;
  • установить хорошую запчасть. После этого необходимо проверить уровень масла и залить его, если смазки в КПП не хватает;
  • последний этап — сборка узла, выполняемая в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работы фонарей заднего хода. Поэтому необходимо выявлять описанные выше неисправности и оперативно устранять их самостоятельно или с привлечением опытных специалистов автосервиса.

См. Также:

Мойли омыватель лобового стекла на ВАЗ-2110? Не проблема!
Что делать, если не работает приборная панель ВАЗ-2110.

Лампочки диодные ваз 2114. Лампочки светодиодные в low

Перед каждым водителем рано или поздно встает вопрос о выборе элемента головного света.Как правило, это лампы х5 с своеобразным цоколем. Самый распространенный вариант — галогенные лампы х5, а популярность их обусловлена ​​рядом преимуществ.


Почему галоген

Когда речь идет о замене каких-либо деталей, автомобилисты в первую очередь обращают внимание на цену. Стоимость замененных элементов стала играть еще большую роль в период кризиса, а дорогие бренды стали пользоваться меньшим спросом. Однако практически каждый производитель выпускает модели на галогенной основе, которые относятся к бюджетной категории и стоят намного дешевле.

Энергопотребление также играет важную роль. И здесь галоген — идеальный выбор. В этом случае оказывается, что можно сэкономить не только деньги, но и заряд аккумулятора. Это снижает риск остаться без машины утром, если вы забудете вечером выключить фары. Именно поэтому галогенные лампы часто становятся выбором искушенного водителя.

Принцип работы

По сути галогенная лампа h5, это обычная лампа накаливания.Однако некоторые отличия все же есть. При производстве в колбу добавляют пары галогена (обычно бром или йод). В результате увеличивается срок службы и появляется возможность повысить предельную температуру спиралей. Яркость значительно увеличивается, что делает их таким привлекательным вариантом при выборе элементов освещения.

Галогенные лампы, применяемые в автомобилестроении, не имеют недостатков, так как только использование переменного тока может выявить незначительный минус (низкочастотный шум при использовании с диммером).

Сам принцип работы позволяет изготавливать маленькие лампочки, так как на лампочке не остается вольфрамового осадка. Все дело в том, что при реакции с галогенами он либо выгорает, либо возвращается в спираль (что позволяет повысить температуру).

Есть также относительно новые галогенные модели IRC. Их особенность в том, что колба имеет покрытие, отражающее инфракрасное излучение внутри колбы. Это значительно снижает потребление энергии и почти вдвое увеличивает срок службы.

Таким образом, обладая рядом преимуществ, галоген постепенно вытесняет с рынка обычные лампы накаливания. Низкая стоимость и высокая эффективность наряду с долговечностью делают их самыми продаваемыми в мире.

Зачем нужны всепогодные модели

Светильники бывают нескольких типов, один из которых всепогодный. Ключевой особенностью этого типа является то, что во время изготовления на внутреннюю стенку колбы наносится специальное покрытие с интерференционными свойствами, которое придает свету желтоватый оттенок.Это сделано для улучшения контрастности освещенного участка, особенно в непогоду. Например, свет обычной лампочки h5 сильно отражается от падающих капель дождя, которые часто слепят водителя, мешая обзору. Желтоватый свет имеет более низкую отражательную способность и не так сильно раздражает глаза, что более благоприятно влияет на управление автомобилем в плохую погоду.

Кроме того, автомобиль с всепогодными фарами h5 лучше виден на дороге как в туман, так и в сильный дождь, что значительно снижает вероятность ДТП.

Безопасность — главный приоритет всепогодных моделей.

Наиболее распространенными типами, как показал тест лампы h5, являются:

  • IPF h5 Superbeam,
  • ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ Х5 AllDay,
  • PHILIPS h5 Weather Vision,
  • NARVA h5 Azzurro.

Самыми яркими из перечисленных ламп h5 являются PHILIPS h5 Weather Vision и GENERAL ELECTRIC h5 AllDay. Однако они показывают лучший результат среди всепогодных и стоят намного дороже. Все они достаточно яркие, но какие лампочки h5 решать вам.Все зависит от индивидуальных требований.

Тест и сравнение моделей с высокой светоотдачей

Безопасность — наше все. При частой езде в темноте нужно позаботиться о хорошем освещении. На помощь в такой ситуации приходят специальные образцы повышенной светоотдачи. Производители предлагают множество вариантов, но мы рассмотрим самые заметные из них:

  • Koito VWhite показал хорошие результаты при тестировании. Полное соответствие европейским стандартам безопасности.Этот образец не повредит проводку автомобиля, а при освещении покажет хороший результат. Световой поток полностью соответствует ГОСТу, показывая результат 1500 люмен для дальнего света и 930 люмен для ближнего света.

Отличная геометрия светового луча также является важным преимуществом этой модели. Не ослепит водителей на встречной полосе; Пункт управления полностью соответствует всем нормам и правилам. Свет отлично освещает ближнюю и дальнюю плечевые зоны.

Итог: Высокая светоотдача и большой угол освещения, несомненно, большие плюсы. Четкие черно-белые границы и защита от бликов встречного транспорта — хороший функционал для своей ценовой категории. Есть один недостаток, и он несущественный — все надписи на японском языке.

  • GE MegaLight Ultr a
    не очень хорошо, но своих денег все же стоит. Электропроводка безвредна, потребление энергии в допустимых пределах.Световой поток при этом составляет 995 на ближнем и 1520 на дальнем. Эти параметры находятся в допустимых пределах ГОСТ, хотя и немного ниже рекомендованных.

Черно-белый тест прошел, хотя и не идеально. Темное пятно в правом углу верхней зоны и чуть выше и правее контрольной линии значительно портит картинку. На свет сильно не влияет, но неприятно.

Для водителей, едущих на встречный свет, эта модель небезопасна, впрочем, как и для обгона.В контрольной точке он показывает 1,05 лм, что вдвое меньше допустимого.

Итог: Этот образец отлично справляется с освещением у бордюра. Несоответствие ГОСТам и стандартам ЕЭК ООН. Вы в принципе можете использовать эту модель, но другим водителям она может не понравиться.

  • Osram Cool Blue Intense Хороший вариант, но не самый надежный. При замере потребляемой электроэнергии отклонений от допустимых значений не обнаружено. Световой поток тоже хороший: 965 люмен рядом, а дальний 1655 лм.Эти показатели соответствуют требованиям ГОСТ.

Водители, как едущие рядом, так и едущие на встречной полосе, не слепые. Все показатели соответствуют европейским стандартам. Обочины дороги будут хорошо освещены, даже слишком много. Переборщили, требования превышены, но ненамного.

Итог: Отличный световой луч и придорожное освещение — модель явно стоит своих денег. В ходе испытаний было использовано несколько образцов, один из которых перегорел — мелочь, но неприятно.Доступная стоимость и хорошие характеристики дают ей все шансы на успех.

Сравнение ламп h5 показывает, что изделия японских производителей показывают лучшие результаты. Они не только надежны, но и соответствуют всем необходимым стандартам. Не теряя собственного комфорта, вы не мешаете другим водителям на трассе и в черте города. Например, лампа Koito VWhite позволяет получить наилучшие результаты испытаний. Однако, какие лампы выбрать h5, решать только вам.

При выборе нужно учитывать все, в том числе и собственные пожелания. Часто возникает вопрос — какие лампы ближнего света лучше х5. Многие драйверы рекомендуют OSRAM Cool Blue Intense 4200K, так как они обеспечивают лучшую производительность в ближнем режиме. Тест галогенной лампы h5 показал лучший результат и полное соответствие требованиям, предъявляемым к данной модели.

Регулировка фар

Одной из важнейших операций по обеспечению безопасности на дороге является регулировка фар.Попробуем разобраться, как отрегулировать фары в «доме». Весь процесс разбит на этапы:

  1. Для начала нужно разметить стену;
  2. Затем отметьте лампочки;
  3. А непосредственно сама настройка.

Также необходимо проверить исправность подвески и распределение нагрузки.

  • Необходимо подъехать вплотную к стене, а затем определить центр станка и центральную ось для каждой из лампочек.
  • Затем проедьте около 8 метров назад, выйдите из машины и подойдите к стене. Теперь вам нужно соединить центры двух лампочек сплошной линией. Также через их центры нужно провести вертикальные линии, и то же самое сделать с точкой, где визуально находится центр автомобиля.
  • Включите ближний свет и начните регулировку, затянув регулировочные болты, чтобы получить идеальный свет.
  • Нет необходимости вручную регулировать дальний свет, он регулируется автоматически.
  • Таким образом, его можно отрегулировать. Достигнув идеальных настроек, вы не ослепите водителей и получите максимальное покрытие дороги впереди. Не забывайте о выборе лампочки на включенную, это тоже играет немаловажную роль.

    Процедуры по установке или замене лампочек должны выполняться в соответствии со всеми правилами техники безопасности. Условия, в которых стоит регулировать фары, обычно описаны в документации на автомобиль. Не забывайте, что от безопасного вождения зависит не только освещение.


    Согласно ПДД при движении по трассе в осенне-зимний период даже при дневном свете нужно включать ближний свет. Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы на дороге не произошло аварийной ситуации. В этой статье мы рассмотрим, как производится замена лампы ближнего света на ВАЗ 2114, а также познакомимся с некоторыми неисправностями системы освещения и способами их устранения.

    Замена лампы

    Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе.Чаще всего это происходит, если замена осветительных элементов производилась давно. Хотя, нередко перегорают и новые лампы, что связано с большим количеством некачественной продукции на рынке автозапчастей.

    Конечно, перед заменой лампочки сначала нужно определиться с ее выбором. На автомобиле ВАЗ 2114 используются двуручные ножки стандарта h5, отвечающие не только за ближнее, но и за дальнее освещение.

    Совет!
    Если в дороге перегорела лампа, вместо ближнего света на 2114 можно включить противотуманные фары, если они, конечно, есть в наличии.

    Лампы, представленные на рынке, могут отличаться по принципу действия, от которого зависят многие их характеристики. Ниже мы познакомимся со всеми их типами более подробно:

    Тип лампы Характеристики
    Галогены В настоящее время являются наиболее распространенными.

    Среди достоинств галогенных ламп можно выделить такие моменты, как:

    • Низкая цена;
    • Не требуют установки дополнительного оборудования;
    • Хорошо освещает дорогу до тумана, дождя и снега.

    Из недостатков можно выделить хрупкость, а также относительно небольшую мощность светового потока — не более 1550 Лм.

    Ксенон (газовый разряд) Обеспечивают более мощный световой поток — до 3300 Лм.

    Кроме того, у них есть и другие преимущества:

    • Они более прочные;
    • Отличаются белым или голубоватым свечением, максимально приближенным к дневному свету.

    Однако помимо достоинств есть и недостатки, к которым можно отнести:

    • Высокая цена;
    • Необходимость установки блоков зажигания;
    • Включение с небольшой задержкой;
    • Плохо освещенная дорога в сырую погоду.
    LED Это новый тип осветительных элементов. К их достоинствам можно отнести долговечность и низкое энергопотребление. По мощности светового потока он несколько уступает ксенону. Светодиодные осветительные элементы

    также довольно дороги и требуют установки блоков розжига, что является недостатком.

    Примечание!
    Лампы желательно заменять попарно, так как это обеспечит одинаковый световой поток от левой и правой фары.
    К тому же долговечность у них почти такая же, поэтому если, например, выйдет из строя лампа левой фары, то, вероятно, скоро перестанет гореть правая.

    Порядок замены

    Замена лампы ближнего света на ВАЗ 2114 (такой же дальний свет) осуществляется в следующей последовательности:

    • В первую очередь необходимо открыть капот и ослабить фиксатор. винты (3), которыми крепится корпус (4).

    • Затем необходимо прижать и вывести из пазов усики пружины (3).
    • Затем вытащите блок (4) вместе со старой лампочкой.
    • После этого надавите на лампу (5) и поверните ее, после чего ее можно будет легко вынуть из патрона.
    • Вместо старой лампы установите новую, а затем соберите фару в обратном порядке.

    Примечание!
    Указанные выше работы необходимо проводить в перчатках, чтобы не оставлять жирных пятен на стеклянной колбе.
    Если вы дотронулись до лампочки руками, отпечатки пальцев необходимо аккуратно удалить спиртом.
    В противном случае лампочка может быстро перегореть.

    Вот собственно и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент во второй фаре.

    Устранение общих неисправностей

    Если после замены лампочек ближний свет на ВАЗ 2114 все еще не горит, то причин этому может быть несколько:

    • Неисправные предохранители;
    • Неисправен выключатель фар;
    • Обрыв проводки.

    Ниже мы рассмотрим, как решить эти проблемы.

    Замена предохранителя

    Предохранители находятся в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы сделать их замену своими руками, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).

    Если индикатор загорается после замены предохранителей, вы должны оставить его включенным на некоторое время, чтобы убедиться, что новые предохранители не перегорели.Если они быстро растаяли, нужно посмотреть.

    Примечание!
    Ни в коем случае нельзя замыкать контакты в блоке предохранителей напрямую, так как это может привести к более серьезным неисправностям электрооборудования или даже возгоранию проводки.

    Замена кнопки

    Если замена предохранителей не решила проблему, необходимо «прозвонить» всю электрику, связанную с работой фар. Конечно, для этого вам понадобится электрическая схема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

    На фото — двойная кнопка включения переключателя фар

    Часто неисправность кроется в кнопке. В этом случае замена кнопки ближнего света на ВАЗ 2114 поможет решить проблему.

    Выполняется довольно просто:

    • Прежде всего, следует отметить, что кнопка ближнего света на ВАЗ 2114 сдвоена с кнопкой дальнего света. Чтобы вытащить этот блок, необходимо его подвернуть, например, ножом. Операцию нужно выполнять аккуратно, чтобы не поцарапать панель.
    • Далее нужно отключить блок от старой кнопки и подключить к новой.
    • Затем необходимо заменить новый коммутационный блок.

    Совет!
    При замене кнопки можно сразу установить диод подсветки ключа, который почему-то не предусмотрен заводом.
    Такая доработка кнопки включения ближнего света на ВАЗ 2114 позволит видеть, когда ближний свет включен, а когда выключен, что очень удобно в дневное время.

    Если кнопка исправна и, скорее всего, неисправно реле (на схеме — К9), которое необходимо заменить на новое.

    Вывод

    Проблемы с ближним светом — частая ситуация для ВАЗ 2114. Как правило, их причина — перегоревание ламп, однако иногда выходят из строя другие узлы электрооборудования. Но, в любом случае, устранить неисправность самостоятельно вполне возможно.

    Дополнительную полезную информацию по этой теме вы можете получить из видео в этой статье.

    И снова здравствуйте)

    Решил поменять лампы в фарах ближнего и дальнего света дабы улучшить фары на своей машине. До этого были OSRAM, светило, но освещения не хватало. Далекая норма, а ближняя убогая, пока фары чистые, через 20 км запачкались, а потом еще и тормозили и протирали на МКАД. И давно хотел заменить все лампы на белые, на моей белой Ласточке смотрится намного лучше. Был вариант поставить галогенные лампы белого цвета и не мучиться, как оказалось немного, и пачкаться вдвое быстрее, из-за высокой температуры нагрева стекла фар.Также они работают из-за высокой температуры нагрева ниток намного меньше по времени, чем штатные. Надежный светодиод, светит ярче и белым светом. Также дают гарантию на лампы 1 год в магазине. А поскольку меня не интересовал вопрос цены, я просто хотел поставить и забыть о лампах, не боясь, что где-то в дороге они могут просто перегореть. Но переодеться не так-то просто, и погодные условия всегда разные, а переодеться под дождем или на морозе — ужасное дело.

    Технические характеристики
    Светодиодная лампа Maxled 30W h5 имеет долгий срок службы, экономична в потреблении энергии. Автомобильная лампа используется для установки в штатный цоколь взамен старой лампы накаливания. Светодиодная лампа устойчива к вибрации и ударам. Светодиодная автомобильная лампа идеально подходит для вашего автомобиля. Светодиодные лампы с цоколем h5 имеют комбинированный ближний / дальний свет. Установлены вместо штатных ламп. Количество светодиодов: 3 типа светодиодов: CREE, яркость: 3000 люмен, цоколь: h5, мощность: 30 Вт.

    Общая яркость лампы: 3000 люмен
    Тип светодиода: CREE
    Количество светодиодов: 3
    База: h5
    Мощность : 30W
    Напряжение: 12-24V DC
    Цвет света: белый

    Ниже я выкладываю фото фар со светодиодными лампами h5 на мою машину.Фоткал на айфоне, но на самом деле эффект немного другой). Свет пока не ставил, зима, холодно) Позже поставлю к стене и разложу.

    Итак, вчера перед включением было.

    Это включило свет

    Вид снаружи

    Луч не направлен на встречу

    Присев и сразу лучик в глаз)

    Я заехал в мой двор и выключил фары

    На дворе так светло

    Facebook

    Твиттер

    В контакте с

    Одноклассники

    Google+

    Установка и регулировка противотуманных фар

    Как установить противотуманные фары

    Установка проводки для ваших новых противотуманных фар

    Найдите проходное отверстие вашего автомобиля в брандмауэре, предназначенное для проводов, проходящих через

    Первоначально оснащенный ими, вам нужно будет начать с прокладки проводки двухпозиционного переключателя из-под капота во внутреннюю часть автомобиля.Самый простой и прямой способ сделать это — пропустить провод через межсетевой экран транспортного средства. В большинстве автомобилей со стороны водителя уже просверлено такое отверстие для прохода других кабелей, поэтому найдите это отверстие. В маловероятной ситуации, когда в вашем автомобиле уже нет сквозного отверстия под приборной панелью или за ней, вам необходимо просверлить одно и установить плотную резиновую втулку вокруг провода, чтобы изолировать элементы.

    Подключите выключатель противотуманного света

    Затем возьмите черный провод заземления, входящий в комплект переключателя, и подключите один конец к клемме заземления на задней панели переключателя.Другой подсоедините к неокрашенной металлической секции под приборной панелью — вам может потребоваться просверлить отверстие, если подходящего не найти.

    Также должен быть включен провод с подключенным к нему предохранителем — часто они красного цвета. Подсоедините его к соответствующему разъему на задней панели коммутатора, затем выведите другой конец через отверстие в брандмауэре обратно в область кожуха. Красный провод будет иметь соединительный элемент, предназначенный для защелкивания с другим участком красного провода, который подключается к реле, а затем к батарее.Подключите эту последнюю.

    Синхронизация питания противотуманных фар и зажигания

    Ваш комплект может поставляться с проводом (обычно зеленого цвета), который предназначен для подключения к предохранителю зажигания внутри блока предохранителей, гарантируя, что противотуманные фары будут работать только при зажигании автомобиля. находится в позиции «включено». Если блок предохранителей находится внутри автомобиля, пропустите этот провод через отверстие в брандмауэре. Если блок предохранителей находится под капотом, подключите его туда — крышка панели предохранителей и инструкция по эксплуатации должны указать подходящий предохранитель.

    Наконец, защелкните разъемы на каждой секции красного провода вместе, чтобы подать питание на всю установку.

    Вы увидите черные удлинители провода заземления, входящие в комплект. Подключите их к соответствующим черным проводам заземления, выходящим из задней части противотуманных фар, затем подключите их к неокрашенной части рамы автомобиля. Соедините (белые) провода питания вместе с соответствующими (белыми) проводами питания от каждого фонаря. После этого подключите их к Y-образному (белому) проводу питания, другой конец которого проложен внутри автомобиля.

    Для выполнения некоторых из вышеперечисленных электромонтажных работ может потребоваться использование обычных электромонтажных и кабельных инструментов.

    Снятие кожуха бампера для установки противотуманных фар

    Если ваш автомобиль не был оборудован противотуманными фарами на заводе, вполне вероятно, что в кожухе бампера уже есть отверстия для них или предварительно определенные области вырезов, отмеченные на внутренней стороне. Транспортные средства, в которых вообще ничего нет, потребуют измерения и резки на глаз.

    Чтобы снять крышку переднего бампера для любой из этих работ, найдите болты и винты, которыми она крепится.На некоторых автомобилях вы увидите точки крепления после открытия капота, где верхняя часть кожуха бампера встречается с панелью капота. Вы обязательно найдете точки крепления под автомобилем, где крышка бампера встречается с брызговиками и близко к краю проемов колесной арки, где крышка бампера встречается с подкрылоком колесной арки. Если есть плоские пластиковые заглушки или зажимы, снимите их с помощью небольшой отвертки с плоским жалом, заклинив.

    Выкрутите болты подходящим торцевым или плоским гаечным ключом.Если производитель вашего автомобиля использовал заклепки для крепления вещей, их необходимо высверлить с помощью обычного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент, чтобы детали оставались надежно закрепленными.

    После снятия всех креплений крышку бампера можно снять. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, до полного отсоединения, поэтому сначала переместите кожух бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

    Вырезание отверстий в кожухе бампера для установки новых противотуманных фар

    Если у вас еще нет режущего инструмента, набор, в который входят небольшие режущие диски и все другие биты, необходимые для сверления, шлифования, заточки и полировки до совершенства, будет неоценимым при этот момент — получите один. После того, как крышка переднего бампера будет снята с автомобиля, используйте противотуманную фару в качестве трафарета, чтобы нарисовать линию вокруг того места, где вы будете резать — это нормально, если отверстие будет немного больше, чем противотуманная фара, потому что ваш дополнительный комплект будет поставляться с пластиковые части лицевой панели, которые крепятся на внешней стороне кожуха бампера.Рамки скроют любые зазоры.

    Будьте осторожны! Если разрезать по линиям, посмотрите, как подходят светильники и элементы лицевой панели. Установите монтажные кронштейны на крышку бампера с помощью оборудования, входящего в комплект, затем подключите проводку, как описано ранее в статье.

    Крепление универсальных кронштейнов противотуманных фар непосредственно к металлической части вашего автомобиля

    В комплект противотуманных фар входят универсальные монтажные кронштейны, предназначенные для крепления на бампере вашего автомобиля, на раме под бампером или на поперечине сразу за бортом. решетка.Это в значительной степени ваш выбор, куда вы хотите их поместить.

    Если на вашем автомобиле уже установлена ​​решетка радиатора или упор, вы, как правило, найдете уже существующие отверстия вдоль трубчатых секций стержня, вставленные в них исключительно для установки фар и других аксессуаров. Когда требуется сверление в металле, важно использовать сверла, предназначенные для металла, потому что они могут выдерживать более высокие уровни тепловыделения. Используйте сверло, размер которого указан в инструкциях к набору, потому что вам понадобится отверстие, достаточно большое, чтобы продеть болт кронштейна, но не настолько большое, чтобы соответствующая гайка и шайба ослабли и болтались.

    Затем закрепите монтажный кронштейн противотуманной фары на автомобиле и надежно затяните все гайки. Установите противотуманную фару на кронштейн, затем подключите проводку к фарам, как описано в разделе, посвященном проводке этой статьи.

    Руководство по установке противотуманных фар


    Противотуманные фары — важная функция безопасности вашего автомобиля. Они помогают прорезать туман и влагу в воздухе, позволяя видеть дорогу в плохих условиях. Модернизация противотуманных фар или добавление противотуманных фар к автомобилю, у которого их еще нет, может значительно улучшить видимость и безопасность.

    У большинства автомобилей противотуманные фары расположены на переднем бампере. Некоторые водители могут установить противотуманные фары на решетке или на стойке над передней частью автомобиля. Обычно это делается с грузовиками или внедорожниками, но противотуманные фары, установленные на бампере, столь же эффективны на этих типах транспортных средств.

    Автомобили без противотуманных фар

    Установить противотуманные фары на автомобиль, на котором их еще нет, сложнее, чем заменить старые противотуманные фары. Вам придется самостоятельно добавить проводку и, возможно, придется просверлить отверстие для фонарей.К счастью, сегодня у большинства автомобилей уже есть противотуманные фары.

    Во-первых, вам нужно проложить провода для переключателя включения / выключения в автомобиль. Провода пойдут изнутри капота в салон автомобиля. У большинства автомобилей уже есть отверстие, через которое можно пропустить эти провода. Если места нет, возможно, придется самому просверлить небольшое отверстие.

    Электропроводка противотуманных фар

    Независимо от того, есть ли в вашем автомобиле противотуманные фары или нет, вам придется подключить несколько проводов.Ознакомьтесь с инструкциями, прилагаемыми к комплекту противотуманных фар, чтобы убедиться, что вы знаете, куда идет каждый провод. Обычно к выключателю подключается один провод питания — он проходит через отверстие межсетевого экрана или отверстие, которое вы просверлили ранее.

    Также будет провод заземления. Один конец этого подключается к клемме заземления, а другой конец должен быть подключен к неокрашенной металлической секции автомобиля под приборной панелью.

    Третий провод ваших противотуманных фар будет подключен к предохранителю.Один конец этого провода подключается к выключателю. Другой конец идет в область капота и подключается к реле и аккумулятору. Это должен быть последний кусок, который вы подключаете.

    Установка фары в бампер

    У большинства автомобилей в бампере есть место для противотуманных фар. Вы должны иметь возможность отсоединить бампер и установить новые противотуманные фары прямо в бампер. Это легко сделать, открутив бампер и сняв его.

    Если в вашем автомобиле нет отверстия для противотуманных фар, вам придется разрезать его самостоятельно.Поместите противотуманные фары на бампер и обведите их, затем вырежьте отверстие по размеру. Если отверстие немного больше, чем сами фонари, не волнуйтесь. Ваш комплект противотуманных фар должен иметь внешний пластиковый элемент, который закроет отверстие.

    Крепление противотуманных фар

    Некоторые водители предпочитают устанавливать противотуманные фары снаружи автомобиля, а не на бампере. Это может быть проще на грузовиках или внедорожниках, особенно если в бампере нет места для противотуманных фар.При покупке комплекта противотуманных фар ищите ту, которая предназначена для установки. Электропроводка будет такой же, как проводка противотуманных фар для вашего бампера.

    Вместо того, чтобы вставлять фары в бампер, вы найдете место на автомобиле для их установки. Это лучше всего работает, когда в вашем автомобиле уже есть решетка или стойка для противотуманных фар. В комплект противотуманных фар должно входить оборудование, необходимое для крепления фонарей к любой металлической части вашего автомобиля.

    У большинства грузовиков или внедорожников уже есть отверстия в решетке или стойке, куда можно прикрепить противотуманные фары.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
