Как подключить магнитолу 🚗 в машине

Автор CarAudioSupport На чтение 7 мин. Просмотров 94.8k. Обновлено 11.04.2022

Подключение магнитолы в машине процесс не сложный, но с первого взгляда может показаться что это не совсем так. Первым делом следует подать на неё питание 12в от аккумулятора, следующий этап — это подключение динамиков проверка правильности подключения и установка.

Понимаем что после этих слов ясности больше не стало. Но каждый этап мы подробно рассмотрели в этой статье и после её изучения мы уверены что, вы найдёте все ответы на вопросы как подключить магнитолу в машине.

Содержание

1. С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
2. Размер и виды автомобильных магнитол
3. Подключение магнитолы.
4.
5.
6.
7.
8. Расшифровка цветового обозначения проводов
9. Как правильно подключить автомагнитолу?
10. Схема подключения магнитолы и динамиков
11. Видео как подключить авто магнитолу
12. Заключение

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т. е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют зеленый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

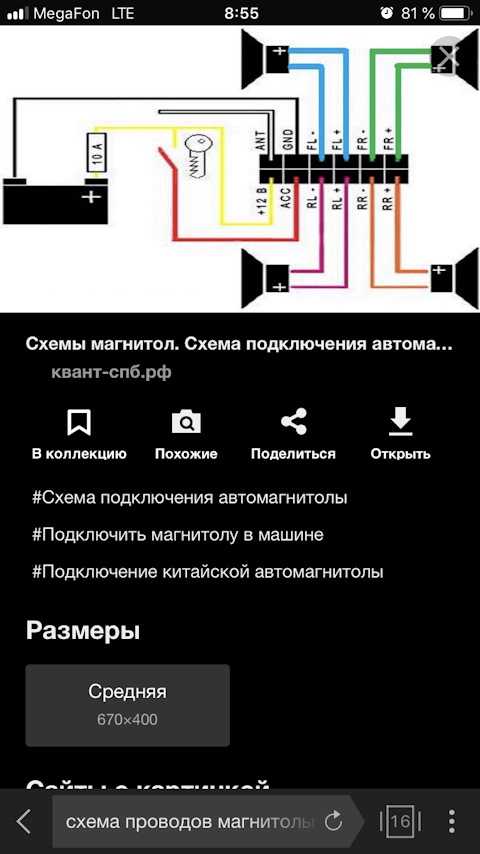

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.

Если вы хотите заменить не только магнитолу а еще и акустику, советуем вам ознакомиться со статьей «что необходимо знать при выборе автомобильной акустики»

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Как подключить магнитолу | Автомолл

Водители, которые любят слушать в поездках музыку, часто задумываются, как подключить магнитолу в авто. Сделать это не так сложно, главное – разобраться в теории вопроса и действовать поэтапно.

Как избежать ошибок

Если подключение будет проведено с нарушением правил, магнитола не будет корректно работать, но что еще хуже – она может полностью выйти из строя. Поэтому после установки нужно проверить ее работу. О наличии ошибок говорят такие признаки:

• выключение магнитолы при увеличении громкости,
• удаление настроек магнитолы после выключения зажигания,
• искажение звукового сигнала при повышении громкости,
• аккумулятор разряжается, даже если магнитола выключена.

Если с самим прибором все в порядке, проблема может заключаться в нарушении схемы подключения.

Виды магнитол

Это акустическое оборудование для машины выпускают двух видов – стационарные и те, что необходимо встраивать самостоятельно. Последние обычно оснащены специальной шторкой или снимающейся лицевой панелью. Эти простые устройства защищают прибор от кражи. Установка стационарных магнитол осуществляется напрямую самим производителем во время сборки авто.

Если водитель собирается установить магнитолу своими руками, то ему нужно учесть несколько моментов. Установка производится в соответствии с инструкцией производителя магнитолы и техдокументацией на автомобиль.

Наконец, нужно учесть, что в отечественных автомобилях есть та же проблема, что и в советских. Их провода не всегда подходят для подключения магнитолы. Возможно, предварительно придется что-то менять. Провода, которые используются для подключения, должны соответствовать определенным требованиям – их изготавливают из чистого бескислородного медного сплава. Изоляция делается на основе силикона. Если таких материалов не нашлось дома, их нужно будет купить.

Схема подключения магнитолы

• Несмотря на то, что эти приборы у разных производителей могут существенно отличаться, схема в общих чертах используется одна и та же. В приведенной схеме:

– черным и желтым цветом обозначены силовые провода, сечение которых должно составлять не менее 2,5 мм,

– красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания,

– акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.

При воплощении в жизнь этой схемы нужно следить за тем, чтобы не было большого количества скруток, поскольку они повысят сопротивление, и качество звучания снизится.

Надо следовать такому алгоритму:

• сначала подсоединяют черный и желтый провода к аккумулятору,
• затем на расстоянии 40 см устанавливают предохранитель в 10 А,
• красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.

При подключении динамиков максимальное внимание уделяют соблюдению полярности.

Особенности подключения

Проще всего устанавливать магнитолу тогда, когда она имеет стандартные размеры, а в автомобиле уже имеются все силовые и антенные провода. Тогда подключить прибор правильно – это простая задача.

Сложнее устанавливать прибор самостоятельно, если нужные провода есть, но гнездо у магнитолы нестандартное. В этом случае простой способ решить проблему – это купить переходник. Если его нет, скручивать провода самостоятельно нельзя, лучше обратиться в центр. А самый сложный вариант  – правильно установить магнитолу, если вообще нет вывода проводов питания. В таком случае лучше записаться к мастерам на СТО – это можно сделать на нашем сайте.

Как подключить проводку вашей новой автомобильной магнитолы

Поедание шоссе с четкостью и громкостью — чемпион автомобильной аудиосистемы.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

В эти дни я служу своему сообществу, работая добровольцем в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей.

Подробнее о Роберте

• Работал в компании Crutchfield в 1999 г.
• Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
• Сертификация MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильных аудиосистем
• Управляющий редактор статей об автомобильных аудиосистемах на Crutchfield.com
• Опытный внештатный писатель и редактор

Еще от Роберта Ференси-Виарса

Как собрать корпус сабвуфера

Что означают рейтинги водонепроницаемости IP?

Видео: Устройство для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

Первым шагом к установке новой автомобильной стереосистемы является подключение жгута проводов стереосистемы к адаптеру, который будет подключаться к вашему автомобилю. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.

Как соединить два провода

В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.

Пайка двух проводов

Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.

Использование коннекторов Posi-Products

Коннекторы Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.

Обжим проводов

Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!

Как подключиться к существующим проводам

Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.

Врезка с помощью соединителей Posi-Tap

Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.

Врезка с помощью пайки

Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.

Т-образное соединение (без пайки)

Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.

Позвольте нам сделать это за вас — Crutchfield ReadyHarness

Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.

Установите как профессионал

Два пучка проводов могут испугать, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз. Прежде чем вы это узнаете, ваша новая стереосистема будет установлена ​​и готова к работе.

Если вы столкнулись с проблемой или застряли — и если вы приобрели свое оборудование в Crutchfield — позвоните нам, и наша служба технической поддержки поможет вам решить эту проблему.

Как установить автомобильную магнитолу

Поедание шоссе с четкостью и громкостью — чемпион автомобильного звука.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

В эти дни я служу своему сообществу, работая волонтером в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей. Подробнее о Роберте

Подробнее от Роберта Ференси-Виарса

Как собрать корпус сабвуфера

Что означают рейтинги водонепроницаемости IP?

Видео: Устройство для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

Основы установки автомобильной стереосистемы  — В этой статье мы познакомим вас с процессом установки нового автомобиля стерео. Мы расскажем:

• Как снять штатную магнитолу
• Как подключить новый ресивер — что нужно знать для его правильного подключения
• Как установить новую магнитолу

Перед началом установки прочтите эти рекомендации, чтобы знать, чего ожидать.

Возьмите ящик с инструментами

Вам понадобится несколько инструментов, чтобы выполнить работу, но ничего серьезного. Пара отверток и гаечный ключ или набор головок для кабеля аккумулятора являются наиболее распространенными. Вам также понадобятся инструменты для зачистки проводов, изолента и способ соединения проводов, о чем мы поговорим позже. Один из наиболее важных инструментов, который вам понадобится, — это инструмент для снятия панели, который поможет вам безопасно снять приборную панель, не поцарапав поверхности и не сломав ничего.

Защитите свои панели отделки, используя правильный инструмент для работы.

Посмотрите это видео с пошаговым обзором базовой установки автомобильной стереосистемы

Если вы ищете более наглядный пример, посмотрите это видео, в котором один из наших старших консультантов устанавливает стереосистему. Он проведет вас через весь процесс от начала до конца и попутно поделится несколькими советами экспертов.

Снятие заводской стереосистемы

При установке новой стереосистемы в автомобиле первым шагом будет удаление старой стереосистемы. Было бы легко пройти через шаги удаления и забыть о них. Но не торопитесь! Вы должны убедиться, что помните последовательность этих шагов, так как вы будете выполнять этот процесс в обратном порядке, чтобы установить новую стереосистему.

Подробную информацию о том, как снять заводскую стереосистему, относящуюся к вашему автомобилю, см. в инструкциях Crutchfield MasterSheet™, в которых поэтапно описан процесс. В противном случае вы можете воспользоваться приведенными ниже общими рекомендациями. Эти инструкции бесплатны при покупке автомобильной стереосистемы или вы можете приобрести их отдельно за 9,99 долларов США. Использование инструкций MasterSheet с приведенными ниже общими рекомендациями окажется выигрышной комбинацией.

Прежде чем начать, начните с включения стояночного тормоза и отсоединения отрицательного провода от автомобильного аккумулятора, чтобы предотвратить случайное короткое замыкание.

Заводская стереосистема чаще всего монтируется одним из следующих способов:

• закрепляется в металлической монтажной втулке с помощью пружинных зажимов
• крепится болтами к приборной панели с помощью кронштейнов
• крепится к системе направляющих внутри приборной панели

Снятие магнитолы с пружинным зажимом

Если стереосистема удерживается пружинными зажимами, вам понадобится пара инструментов DIN. Вставьте инструменты DIN в отверстия с обеих сторон устройства, пока не услышите щелчок. Инструменты служат для освобождения пружинных зажимов, а также зацепляются за боковые стороны стереосистемы, чтобы ее можно было легко вытащить. Слегка раздвиньте инструменты, затем вытащите стереосистему из приборной панели.

Снятие прикрученной стереосистемы

Иногда для доступа к стереосистеме требуется снять одну или несколько панелей отделки с приборной панели. Возможно, вам придется (осторожно) оторвать пластиковую накладку от приборной панели (которая часто крепится скрытыми прижимными зажимами) или найти и удалить болты, чтобы разобрать другие части панели. Получив доступ к заводской стереосистеме, вы сможете увидеть винты, которыми магнитола крепится к приборной панели. Выверните винты и снимите стереосистему с приборной панели.

Снятие стереосистемы, прикрепленной к рельсовой системе

Некоторые производители автомобилей устанавливают штатную магнитолу на направляющую внутри приборной панели. Как только пружинные зажимы или болты удалены, вы можете снять радиостанцию ​​с направляющей. Поскольку эта направляющая иногда может мешать корпусу новой радиостанции, возможно, ее также придется снять. Что нужно иметь в виду: как только это будет сделано, вы часто не сможете переустановить заводское радио.

Магнитолы для старых автомобилей

Американские автомобили, выпущенные до начала 19 века80-е часто поставлялись со стереосистемой «в форме вала», которая крепилась к приборной панели с помощью гаек и шайб к правой и левой ручкам. Стереосистема в виде шахты должна быть установлена ​​из-за приборной панели. Установить его на место — сложная часть, поскольку на пути могут мешать проводка вашего автомобиля, элементы управления обогревателем и воздуховоды. Один из наших поставщиков, RetroSound, предлагает несколько винтажных радиоприемников с современными функциями и универсальной системой крепления.

Отключение заводской стереосистемы

Если в вашем автомобиле есть (или когда-то была) заводская стереосистема или если она была предварительно подключена с помощью пакета «подготовки стереосистемы», за отверстием для стереосистемы должен быть как минимум один пластиковый жгут проводов. Этот штекер соединяет стереосистему с электрической системой вашего автомобиля и динамиками. Вам нужно будет отсоединить заводскую стереосистему от жгутов проводов и отсоединить антенну, чтобы завершить процесс удаления.

Разобравшись со старым радио, пора заняться новым. Это включает в себя подключение всех проводов, а затем установку стерео в приборной панели.

Как подключить автомобильную стереосистему

Если у компании Crutchfield имеется специальный жгут проводов для вашего автомобиля, вы можете использовать его для подключения новой стереосистемы к заводским жгутам проводов вашего автомобиля. Это гарантирует, что все будет работать без проблем, как и заводская стереосистема.

Эти жгуты обычно включают схему проводки с цветовой кодировкой для подключения жгута к вашей новой стереосистеме. Ваша новая стереосистема также будет включать в себя схему подключения радиоприемника в руководстве пользователя. Обратитесь к двум схемам, чтобы подтвердить цвета проводов автомобильной стереосистемы, которые необходимо подключить к жгуту проводов адаптера. Приятно то, что вы можете выполнять эти соединения на верстаке, письменном или кухонном столе, не находясь внутри автомобиля.

Если для вашего автомобиля нет жгута проводов или штекер заводской стереосистемы был отрезан, вам необходимо идентифицировать каждый из проводов автомобильной стереосистемы и подключить их к соответствующим проводам вашей новой стереосистемы. Если вы приобрели новую стереосистему в компании Crutchfield, наша служба технической поддержки может рассказать вам о цветах и ​​функциях проводки вашего автомобиля.

Варианты соединения проводов

Вам нужно скрепить оголенные провода вместе, и есть несколько способов сделать это. Пожалуйста, избегайте склеивания только проводов вместе — в конце концов, лента высохнет и отвалится, обнажая провода, и короткое замыкание станет лишь вопросом времени. Вот варианты, которые обеспечат вам безопасное и надежное соединение:

1. Пайка создает прочное профессиональное соединение, обеспечивающее максимальную передачу тока. Мы настоятельно рекомендуем использовать термоусадочную трубку и тепловую пушку для изоляции паяного соединения. Большинство пуристов предпочитают этот метод, потому что это наиболее надежное и проводящее соединение для проводки.
2. Соединители Posi-Product™ обеспечивают быстрое и надежное закручивание проводов, и их можно использовать повторно. Также никогда не помешает иметь под рукой пару соединителей Posi-Tap для различных работ. Это наш любимый способ быстро установить прочные связи.
3. Обжим выполняется быстро и довольно просто. Если вы обжимаете провода вместе, обязательно используйте обжимной разъем правильного размера — типичные стереопровода в приборной панели имеют калибр 18, но в некоторых используются более тяжелые провода питания и заземления. Существует несколько типов обжимных соединителей, включая цилиндрические соединители, стыковые соединители или обжимные колпачки.
4. Услуга Crutchfield ReadyHarness™ упрощает установку, позволяя нам выполнять большую часть работы за вас. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Посмотрите наши видеоролики о подключении проводов, чтобы увидеть эти различные методы в действии.

Служба поддержки Crutchfield ReadyHarness — позвольте нам сделать всю работу за вас нужно знать разницу между «переключаемой» и «постоянной» мощностью:

• A переключаемая мощность источник включается только при включении зажигания. Подсоедините основной (переключаемый) шнур питания вашей новой стереосистемы — обычно это красный провод — к переключаемому источнику питания, чтобы стереосистема выключалась, когда вы выключаете автомобиль, и не разряжала аккумулятор вашего автомобиля.
• A постоянный источник питания всегда включен. Подключите провод памяти вашей новой стереосистемы — обычно это желтый провод — к постоянному источнику питания, чтобы вы не теряли предустановки радиостанций, предустановки управления тоном и настройки часов каждый раз, когда выключаете автомобиль.

Хотя это редкость, некоторые мощные стереосистемы требуют прямого постоянного подключения к положительной клемме автомобильного аккумулятора. Для этого требуется провод питания большего сечения, встроенный предохранитель (обычно входит в комплект) и кольцевая клемма для подключения провода питания к клемме аккумулятора. Вам придется проложить провод питания к аккумулятору, который часто проходит через брандмауэр автомобиля и в моторный отсек, чтобы выполнить подключение к аккумулятору.

Провода динамиков

Автомобильные стереосистемы имеют восемь проводов для традиционной системы с 4 динамиками: положительный и отрицательный провода для переднего левого, переднего правого, заднего левого и заднего правого динамиков. В зависимости от конфигурации проводки в вашем автомобиле и предлагаемого нами адаптера жгута проводов некоторые из них могут не использоваться.

Заземляющий провод

Хорошее заземление жизненно важно для надлежащего стереозвучания и устранения нежелательных шумов. Если вы не используете специальный жгут проводов, поищите оголенный, неокрашенный болт или винт, который соприкасается с голым металлом шасси вашего автомобиля. Ослабьте болт, подложите под него заземляющий провод (это почти всегда черный провод), затем затяните болт. Если ваш заземляющий провод не касается голого металла, ваша стереосистема не будет работать. Плохое или слабое заземление может привести к тому, что шум сигнала будет мешать воспроизведению музыки.

Видео в приборной панели — подключение к проводу стояночного тормоза

Если ваша новая стереосистема оснащена сенсорным экраном или видеомонитором, вам также потребуется подключить провод к проводу аварийного/стояночного тормоза. Этот провод действует как переключатель для включения видеомонитора при включении стояночного тормоза.

Этот провод может находиться в разных местах в разных автомобилях в зависимости от конфигурации тормозов. Провод обычно находится там, где стояночный тормоз. В автомобилях с ручным тормозом между передними сиденьями вам придется снять центральную консоль, чтобы добраться до него. В автомобилях с ножным стояночным тормозом провод стереосистемы необходимо проложить к нему под этой приборной панелью. В любом случае, это не слишком сложно, просто не торопитесь. И еще раз, отмеченная наградами команда технической поддержки Crutchfield может оказать большую помощь в ее поиске и помощи вам.

Крепление стереосистемы к приборной панели

Если исходная стереосистема была прикручена к приборной панели, вам может потребоваться снять монтажные скобы с ее боковых сторон и прикрепить их к бокам новой стереосистемы. Скорее всего, вам понадобится монтажный комплект для установки магнитолы.

Если требуется монтажный комплект, следуйте инструкциям, прилагаемым к комплекту. Иногда вы устанавливаете комплект в приборную панель, а затем вставляете металлическую монтажную втулку новой стереосистемы (если она есть) в комплект. Закрепите металлическую втулку, используя отвертку, чтобы согнуть металлические выступы втулки на место. В других случаях вы сначала прикрепляете монтажный комплект к новой стереосистеме, а затем закрепляете оба винта в приборной панели.

Если в вашем автомобиле установлена ​​модернизированная версия заводской аудиосистемы (например, Bose или Harman Kardon) или встроенная панель управления стереосистемой/климатом, вам, вероятно, потребуется специальный адаптер заводской проводки для установки новое стерео. Адаптер позволяет использовать новую стереосистему с существующей акустической системой. И вы получите его с большой скидкой, когда купите у нас новую стереосистему.

Этот пакет интеграции позволяет сохранить заводской ЖК-экран и климат-контроль с сенсорным экраном в некоторых автомобилях Ford Mustang 2010 года и новее.

Как только отверстие в приборной панели будет готово для новой стереосистемы, поднесите стереосистему к отверстию. Подсоедините адаптер стереопроводки к жгуту проводов автомобиля и подключите антенный кабель. В зависимости от выбранной вами стереосистемы вам также потребуется подключить к задней части стереосистемы различные элементы, например провод микрофона Bluetooth®, USB-кабель, интерфейс управления на рулевом колесе или дополнительный входной кабель.

Проверьте свою работу

Вставьте стереосистему в отверстие в приборной панели, но пока не закрепляйте ее. Сначала проверьте стереосистему, чтобы убедиться, что все работает правильно. Легче решить проблему, пока все еще открыто.

Примечание : вам придется снова подсоединить кабель аккумулятора, чтобы проверить стереосистему, поэтому, если вы отсоединили какие-либо разъемы предупреждения о подушке безопасности, обязательно подсоедините их перед повторным подключением аккумулятора.

Включите питание и попробуйте каждый источник (AM, FM, CD, USB и т. д.). Затем отрегулируйте баланс и настройки фейдера, чтобы убедиться, что каждый динамик работает. Как только вы убедитесь, что стереосистема подключена и работает правильно, закрепите ее на приборной панели и переустановите все снятые элементы отделки приборной панели.

Что насчет модификаций?

В некоторых автомобилях вам, возможно, придется внести изменения в отверстие приборной панели или область внутри (то, что мы называем «подконструкцией приборной панели»), чтобы установить новую стереосистему. Если это относится к вашему автомобилю, мы предупредим вас об этом, когда вы будете совершать покупки на нашем сайте, а также в вашем мастер-листе Crutchfield.

Comments |0|
