Как проверить диодный мост мультиметром

В бытовых приборах и разных устройствах много радиоэлементов, благодаря которым всё работает так, как надо. Неисправность хотя бы одной детали плохо сказывается на работе всего механизма, который может даже перестать функционировать. Один из представителей таких важных элементов электротехники — диодный мост. Его поломка не приводит ни к чему хорошему, но вовремя заметить неисправность помогает мультиметр. Мы расскажем вам, как проверить диодный мост мультиметром, но для начала вспомним, что это за деталь и как устроена её работа.

Contents

• 1 Диодный мост: особенности и принцип работы
• 2 Как выглядит диодный мост
• 3 Как прозвонить мультиметром диодный мост генератора
• 4 Проверка моста с другой конструкцией
• 5 Правила безопасности
  • 5.1 Вопрос — ответ

Диодный мост: особенности и принцип работы

Диодный мост — схема, которая собрана из соединенных диодов и преобразовывает переменное напряжение в постоянное. Применяется почти во всех механизмах, которые питаются от сети, что логично: в сети напряжение переменное, а электроника работает от постоянного. Поэтому другое название такой схемы — выпрямитель переменного тока.

Несмотря на всю простоту, такое устройство намного лучше обычного диода. В теории, и применение одного полупроводника дает нужный результат — преобразование напряжение. На практике на выходе оно сильно пульсирует, поэтому не годится в качестве питания электросхем. А вот включение конкретным способом нескольких диодов дает практически идеальный результат: лишняя полуволна не срезается, а переворачивается, благодаря чему сильно повышается эффективность выпрямления.

Как выглядит диодный мост

Найти выпрямитель на плате не трудно, но внешний вид отличается в зависимости от устройства. Часто четыре диода впаяны рядом и собраны в одном корпусе — это выпрямительная сборка. На фото представлено несколько вариантов:

В таких вариантах четыре вывода: два обозначаются как «+» и «-» (выходы), а два без символов или указываются как «~» или «АС» (входы).

Диодный мост генератора автомобиля выглядит по-другому: это пара металлических электропроводящих пластин, на которых в определенной последовательности расположены диоды.

На мосту могут быть не только силовые, но и вспомогательные диоды:

Здесь зеленым помечены силовые диоды. Тестировать лучше все, тем более что сделать это не трудно.

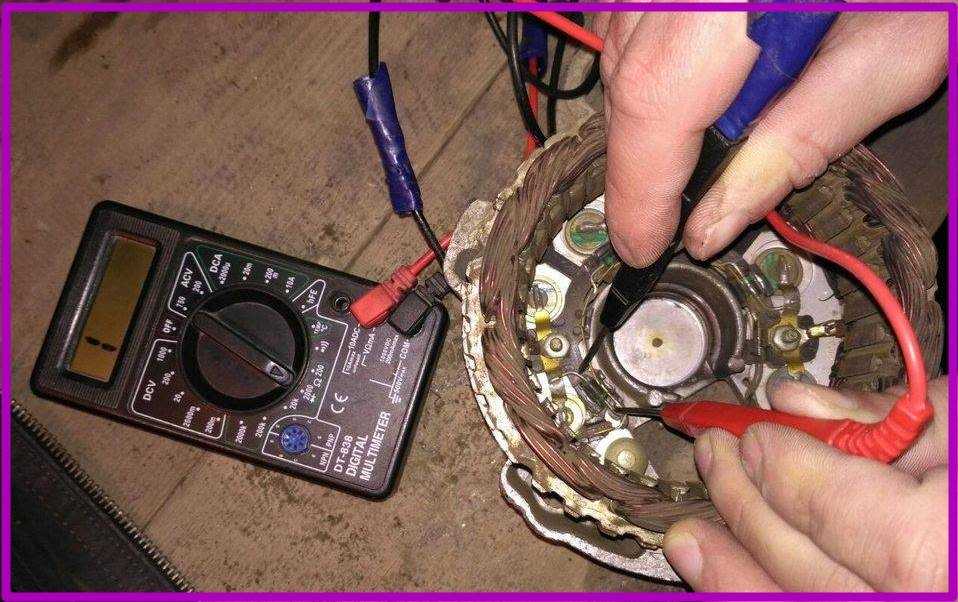

Как прозвонить мультиметром диодный мост генератора

Инструкция проверки исправности выпрямителя:

1. Разобрать генератор и снять диодный мост.
2. Промыть его в бензине, чтобы избавить от масла и грязи (они, кстати, тоже могут быть причиной неисправности).
3. Дать высохнуть и приступать к проверке.
4. Установить щупы тестера в соответствующие гнезда. Полезна статья о том, как пользоваться мультиметром.
5. Выбрать на мультиметре режим проверки диодов (в данном случае он совмещен с функцией прозвонки):

1. Подключить наконечники проводов измерителя к каждому диодному выводу. Минус соединить с алюминиевой или стальной пластинкой, а плюс – с металлической жилой, которая сделана в виде луженого оголённого проводка (диаметр не меньше 1 мм).
2. Одним проводом дотронуться до жилы или пластины, а другим — до противоположного вывода. После этого поменять щупы местами.

Значения работающего диода в одном направлении будут в пределах 400-700, в другом — бесконечность или 1. Диоды с плюсом и минусом проверяются аналогично.

Так нужно протестировать все диоды. Если у какого-то элемента с обоих направлений показывается 1, значит, он повреждён.

Значения на всех диодах не должны сильно отличаться. Если же у диода серьезное отклонение, он работает плохо.

Подробности проверки диодного моста генератора мультиметром на видео:

Теперь вы знаете, как проверить диодный мост генератора мультиметром.

Проверка моста с другой конструкцией

Как проверить диодный мост других устройств?

Принцип действия обычный (проверка, не выпаивая):

1. Перевести цифровой мультиметр в режим проверки диодов. Если у вас стрелочный агрегат, выбирайте функцию измерения сопротивления с диапазоном в 1 кОм.
2. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».

Суть проверки показана на картинке:

Если результаты не соответствуют норме, нужно выпаивать мост. Принцип проверки такой же, как описан выше. Если у диода в двух направлениях высокие значения, он в обрыве. Если звонится в обоих случаях, то элемент пробит.

Правила безопасности

В зависимости от того, где и какой диодный мост вы проверяете, учтите следующее:

1. Многие современные агрегаты функционируют с высоковольтными источниками питания, то есть мосты в них под высоким напряжением! Поэтому перед тестированием отключите устройство от сети и разрядите сглаживающие конденсаторы, которые на фото под алыми стрелочками. Сделать это просто: можно замкнуть на секундочку конденсаторные выводы отверткой, при этом держать ее нужно за изолирующий участок. Если не учесть этот пункт, можно потерять жизнь!

1. Когда ремонт закончен, не стоит напрямую подключать прибор в сеть. Сначала включите его через лампу (150-200 Вт). Если все в порядке, она будет немного гореть. А вот яркий свет указывает на короткое замыкание.
2. Берегите глаза и не только. Детали импульсных блоков способны взорваться, если отремонтированы неправильно, а это очень опасно!

Теперь вы знаете, как проверить диодный мост мультиметром. Беритесь за работу, если всесторонне изучили технику безопасности и уверены в своих силах.

Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить диодный мост генератора цифровым мультиметром?

Имя:

Ответ: Сначала нужно разобрать генератор и снять диодный мост, промыть его в бензине, чтобы избавить от масла и грязи. Дать высохнуть и приступать к проверке в соответствии с инструкцией.

Вопрос: Как прозвонить четырехвыводный диодный мост мультиметром?

Имя: Камиль

Ответ: Перевести цифровой мультиметр в режим проверки диодов. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».

Вопрос: Как прозвонить диодный мост автомобильного генератора мультиметром?

Имя: Кирилл

Ответ: После снятия моста с генератора установить щупы тестера в соответствующие гнезда.

Как проверить диодный мост генератора: что нужно знать

Генератор автомобиля является важным элементом в устройстве автомобиля. Если просто, генератор, который является электродвигателем, питает всю бортовую сеть автомобиля электричеством после запуска ДВС. Также от генератора осуществляется зарядка аккумулятора (АКБ).

Как показывает практика, по тем или иным причинам могут возникать разные поломки генератора, однако достаточно часто распространенной неисправностью является диодный мост. Далее мы рассмотрим, почему выходят из строя диодные мосты, генератор не заряжает АКБ, а также как проверить диодный мост генератора.

Содержание статьи

• Мост диодный: проверка
• Диодный мост: схема устройства
• Как проверить диодный мост мультиметром и при помощи контрольной лампы
  • Проверка диодного моста мультиметром
• Полезные советы
• Что в итоге

Мост диодный: проверка

Итак, неполадки генератора могут привести к тому, что аккумулятор не заряжается. Это приводит к его глубокому разряду. Также выход из строя отдельных элементов генератора может приводить к перезаряду АКБ, выкипанию электролита, повреждению батареи и т.п.

В любом случае, перед заменой АКБ необходимо проверять сам генератор. Если дело не в щетках или подшипниках, тогда виновником неисправностей может оказаться диодный мост.

Отметим, что каждому автовладельцу полезно знать, как проверить диодный мост своими руками. Обратите внимание, рассмотренным ниже способом сделать такую проверку можно в условиях обычного гаража.

Диодный мост: схема устройства

Хотя на разных авто устройство генератора может немного отличаться, общий принцип одинаков. Обычно диодные мосты генератора  имеют 4 или 6 диодов, задачей которых является преобразование переменного тока в постоянный. В основе лежит двухполярный способ выпрямления.

Фактически, выпрямительные диоды генератора выступают шлюзом, пропускающим ток только в одном направлению. Получается, ток из бортовой сети автомобиля не имеет возможности попасть на обмотки статора.

Если говорить о неисправностях, диоды, расположенные на корпусе генератора, по тем или иным причинам перегорают. Как правило, диодный мост горит по разным причинам, среди которых можно отдельно выделить следующие:

• влага, масло, пыль и грязь, которые попадают на генератор в процессе эксплуатации;
• высокие нагрузки на генератор в момент «прикуривания» авто с разряженной АКБ, когда «плюс» и «минус» перепутаны и т.д.

Как проверить диодный мост мультиметром и при помощи контрольной лампы

Начнем с того, что проверка диодного моста генератора может быть выполнена двумя способами. Один предполагает наличие тестера (мультиметра), тогда как второй  выполняется при помощи контрольной  12 В лампы.

• Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Далее берется заведомо рабочая лампочка с проводами, которая одним концом провода подключается к «плюсу» аккумулятора, тогда как второй конец провода присоединяется к клемме выхода дополнительных диодов.

Если лампочка начнет загораться, это четко указывает на то, что произошло перегорание или обрыв диодного моста. Кстати, дополнительная проверка диодного моста на обрыв выполняется так:

Нужно подключить «минус» контрольной лампы на «плюс» аккумулятора, второй конец контрольной лампочки  на «минус» АКБ. Далее подключение лампы реализуется в описанных выше местах контактов. Однако в данном случае лама должна гореть ярко. Если это не так (контрольная лампочка не горит или свечение очень слабое), это укажет на обрыв диодного моста.

• Проверка диодного моста мультиметром потребует снятия всего моста с генератора. При этом способ более точный, так как каждый диод проверяется тестером отдельно.

Для проверки мультиметр выставляется в режим так называемого «прозвона». В данном режиме устройство издает звук во время замыкания двух электродов. Если звукового оповещения нет, тогда выставляется режим на 1 кОм.

Далее электроды мультиметра подключаются к двум концам диода, после чего щупы меняются местами. В норме диод должен в одну сторону показать 400-700 Ом, тогда как в другую бесконечность.

Если же бесконечность при прозвоне показывается в обе стороны, это указывает на то, что имеет место обрыв диода. Если же сопротивление есть, но оно слабое или же одинаковое как с одной, так и с другой стороны, в этом случае диод пробит. Теперь давайте рассмотрим такой способ более подробно.

Проверка диодного моста мультиметром

Перед началом диагностики генератора, само устройство нужно очистить от грязи и подготовить. Начинать проверку следует с того, что нужно снять защитный кожух, затем отсоединить выводы регуляторов. Обратите внимание, положительные диоды с красной маркировкой, отрицательные с черной.

Во время проверки тестером сначала проверяется вся цепь дополнительных диодов. Если обнаружены проблемы, тогда каждый диод нужно прозвонить по отдельности.  Для проверки положительный щуп тестера присоединяется к шине диодов, а отрицательный к нужному диоду.

Как уже было сказано выше, если диод генератора в норме, показания на приборе покажут бесконечность, а после перестановки щупов появится нужное сопротивление. Если же показания отличаются от нормы, диод или весь мост требуется заменить. Подобным образом можно проверить схему из положительных и отрицательных диодов, прозванивая каждый.

Полезные советы

Как показывает практика, часто выгорает диодный мост генератора именно в результате неосмотрительности самого владельца автомобиля. Если имеет место неправильное подключение клемм аккумулятора, запредельно высокая нагрузка на генератор, тогда диоды горят быстро.

Также важно понимать, что активная эксплуатация автомобиля, в результате чего на генератор попадает грязь и вода, не добавляет ресурса диодному мосту. В результате, чтобы увеличить срок службы, нужно правильно мыть двигатель, соблюдать правила подключения клемм к аккумулятору, уметь прикуривать автомобиль и т.д.

В случае, когда нового диодного моста нет, тогда решение – замена вышедших из строя отдельных элементов. Для замены нужен мощный паяльник, а также заведомо исправные диоды в запасе.

Обратите внимание, сразу выполнять замену всего диодного моста также не всегда целесообразно. Если генератор служит давно, тогда оптимально менять диодный мост в сборе, однако это будет более затратным решением.

В случаях, когда генератор не старый, а поломка произошла по причине случайной ошибки самого владельца (например, после прикуривания авто), можно ограничиться только ремонтом генератора. Зачастую, в этом случае не следует опасаться, что другие диоды также начнут быстро выгорать (при условии соблюдения правил во время дальнейшей эксплуатации).

Что в итоге

Как видно, диодный мост (мост диодов генератора) является важным элементом. На практике, кроме щеток генератора, обмотки статора и ротора, а также подшипников, в списке частых поломок находится и сам диодный мост.

Рекомендуем также прочитать статью о том, как выполняется компьютерная диагностика двигателя своим руками. Из этой статьи вы узнаете, как проверить двигатель автомобиля самостоятельно, какое оборудование для этого необходимо, а также на что обратить внимание при такой проверке.

По этой причине во время проверки генератора на работоспособность следует учитывать, что вероятность перегорания диодов достаточно высокая (особенно если генератор уже далеко не новый).

Напоследок отметим, чтобы продлить сок службы генератора, специалисты рекомендуют периодически проводить его профилактику, которая заключается в диагностике, а также в просушке и качественной очистке от различных загрязнений.

Как проверить статор возбудителя и диодный мост

Важно устранить наиболее распространенные причины низкого или нулевого выходного напряжения, обычно 15–50 В, измеряемого на клеммах генератора. Вот шаги, чтобы запустить проверки самостоятельно.

Для начала снимите крышку соединительной коробки, установленную в верхней части генератора. Это позволяет заглянуть в живот зверя. См. изображение в шаге один.

Шаг 1: Проверка целостности и сопротивления статора возбудителя

ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ. Проверка статора возбудителя должна выполняться при выключенном генераторе.

Отсоедините провода статора возбудителя F+ и F- от регулятора напряжения – красный и черный провода на рисунке ниже. С помощью мультиметра проверьте целостность цепи между проводами F+ и F-. Если у вас НЕТ непрерывности между F+ и F-, у вас вышла из строя обмотка статора возбудителя.

Переключите прибор на автоматический выбор диапазона в омах и проверьте сопротивление между проводами F+ и F-. Если сопротивление статора возбудителя не соответствует табличному значению в пределах ± 5 Ом, это также является неисправностью обмотки статора возбудителя.

Шаг 2: Проверка диодов/выпрямителя в сборе

Для выполнения этой проверки генератор должен быть выключен.

Снимите торцевую крышку с генератора, чтобы получить доступ к диодному мосту.

Диоды можно проверять на месте. Снимите два провода основного ротора (B) и три провода ротора возбудителя (A) с узла выпрямителя (см. рисунок). Отметьте расположение каждого провода для правильной сборки. Теперь диоды изолированы от генератора и готовы к проверке.

Проверка диодов мультиметром: Переключите мультиметр в режим проверки диодов, поместите один вывод на верхнюю часть диода, а другой вывод коснитесь соответствующей основной клеммы. Проверьте каждый из трех диодов FORWARD по очереди. Поменяйте местами измерительные провода и повторите. Хороший диод не покажет напряжения в одном направлении и 0,4-0,5 В постоянного тока в другом.

Повторите процедуру проверки трех диодов REVERSE.

Отсутствие напряжения в любом направлении или напряжение в обоих направлениях указывает на неисправность диода.

ИЛИ

Аналоговый измеритель: Поместите один провод поверх диода, другой провод соприкасается с соответствующей основной клеммой. Проверьте каждый из трех диодов FORWARD по очереди. Поменяйте местами измерительные провода и повторите. Хороший диод будет иметь гораздо большее сопротивление в одном направлении. Типичное прямое сопротивление составляет менее 100 Ом. Типичное сопротивление в обратном направлении составляет более 30 000 Ом. Повторите процедуру тестирования для трех диодов REVERSE.

Непрерывность цепи с небольшим сопротивлением или без сопротивления в обоих направлениях или с очень высоким сопротивлением в обоих направлениях указывает на неисправный диод. Вышедшие из строя диоды или выпрямительный узел необходимо будет заменить.

Имейте в виду, что если ваш генератор находился в течение длительного периода времени в месте с колебаниями температуры и конденсацией, вам необходимо в течение нескольких часов подавать тепло в ствол через конец, чтобы высушить его и удалить любые загрязнения. влага, залегающая на дне ствола при запуске. Если нет, вы рискуете выпустить дым из устройства.

В следующем выпуске мы расскажем, что делать, если ваш генератор простаивал в течение длительного периода времени, а выходное напряжение переменного тока равно нулю.
