8 июля, 2023 by admin

Замена рулевой колонки автомобиля ВАЗ 2107 (инжектор)

Главная » Рулевое управление Ваз 2107

Рулевое управление Ваз 2107

Несмотря на простую и надежную конструкцию, рулевая колонка ВАЗ 2107 подвержена износу, как и любые детали и механизмы авто. Со временем могут проявиться неисправности, из которых скрип при повороте руля – самая безобидная. Если вовремя не выявит и не устранить проблемы, они могут усугубиться. Закончится все может тем, что автомобиль перестанет реагировать на поворот рулевого колеса. Вероятность ДТП в таком случае – практически 100%. Поэтому следует следить за состоянием рулевой колонки и при необходимости ремонтировать или менять, чтоб обеспечить абсолютную работоспособность этого критично важного для безопасности движения узла.

Содержание

1. Устройство рулевой колонки
2. Неисправности рулевой колонки Ваз 2107
3. Замена рулевой колонки ВАЗ 2107

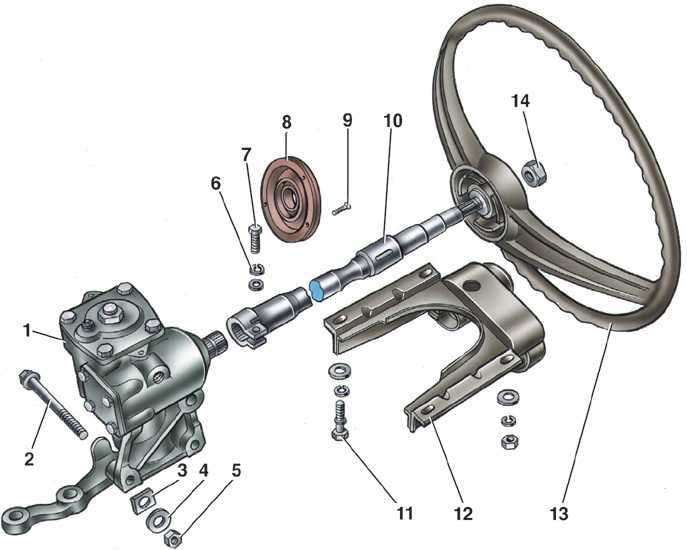

Устройство рулевой колонки

Предназначение вала рулевого колеса (рулевой колонки) состоит в передаче вращающего момента от рулевого колеса червячному редуктору рулевого механизма. Колонка ВАЗ 2107 (инжектор), как и аналогичные узлы на всех моделях «классики» АвтоВАЗа, жестко крепится к кузову автомобиля при помощи кронштейна. Конструктивно колонка состоит из пары шарниров, которые могут складываться в случае аварии. Это обеспечивает безопасность водителя. Для облегчения управления верхний вал колонки вращается на паре игольчатых подшипников, от состояния которых зависит усилие вращения рулевого колеса.

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного. Важно следить за ее состоянием и вовремя устранять проблемы при их появлении.

Основных видов неисправностей несколько:

1. Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
2. Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
3. Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки – занятие достаточно непростое, но вполне реализуемое самостоятельно при наличии определенного опыта ремонта авто. Понадобятся следующие инструменты:

• Ключи на 17 (накидной и рожковый).
• Торцовые головки на 17 и 30.
• Рукоятка с трещоткой.
• Монтировка.
• Молоток.
• Вороток.

Снятие колонки производится в следующем порядке:

1. Отключить АКБ.

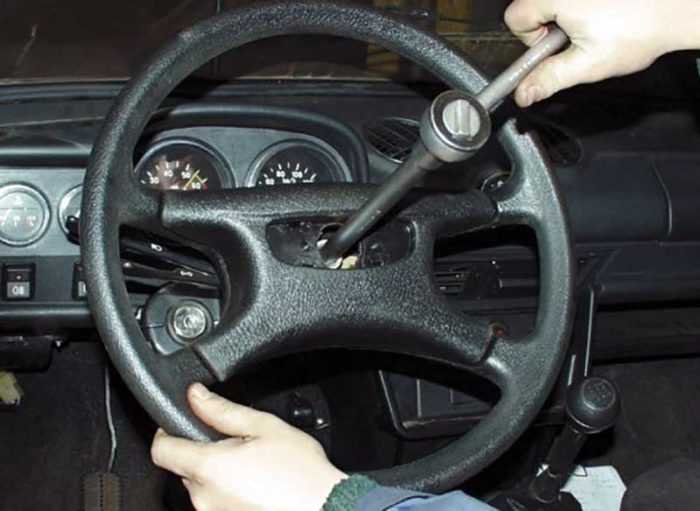

2. Демонтировать рулевое колесо.
3. Снять кожух рулевого вала.
4. Снять колодку проводов с замка зажигания.
5. Демонтировать замок зажигания.
6. Демонтировать подрулевые переключатели.
7. Извлечь рулевой вал, зажатый в колонке.
8. При помощи головки на 30 и мощного воротка открутить гайку крепления рулевой колонки. Усилие затяжки здесь значительное, поэтому вороток должен представлять собой достаточно длинный рычаг. Если открутить не получается, можно удлинить вороток, надев на него отрезок трубы.
9. Открутить 3 болта, крепящие колонку к кузову. Процедура это непростая – расстояние между деталями и кузовом слишком маленькое, болты сложно удерживать от проворачивания. Тут пригодится рукоять с трещоткой, которая ускорит процесс.
10. Снять колонку с вала. Для этого необходимо сбить колонку со шлицов рулевой тяги, используя монтировку. Делать это необходимо рывками, упираясь ногами в кузов.
11. Открутить и извлечь уплотнение вала, установленное снизу колонки.

После демонтажа старой колонки необходимо очистить от загрязнений посадочное место. Прежде чем устанавливать новую колонку, следует проверить состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступать к монтажу, который производится в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтоб все крепежные болты и гайки были хорошо затянуты. Учитывая, как важен данный узел для управления автомобилем, люфт, а тем более, проскальзывание шлицов рулевой колонки могут привести к трагическим последствиям.

При установке рулевого колеса следует обратить внимание на положение его спицы.

После завершения монтажа деталей и подключения колодки проводов к замку зажигания можно подключать аккумуляторную батарею. Замена колонки завершена.

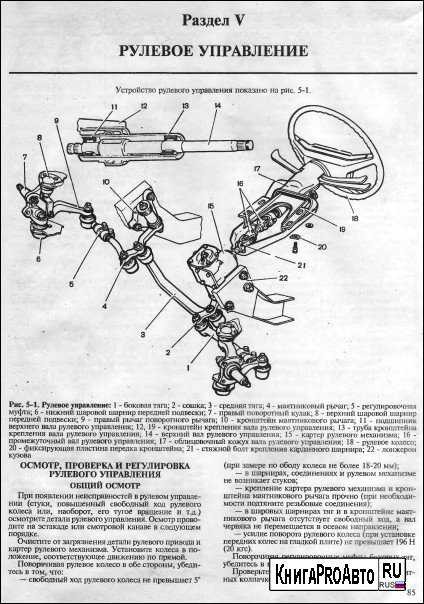

Рулевая колонка ВАЗ 2107 — ремонт и устройство

Рулевая колонка является частью рулевого управления. Она сконструирована из вала со специальным шарнирным соединением и редуктора с червячной передачей. Рулевая колонка предназначена для передачи углового вращения рулевого колеса усилительному механизму с последующим изменением положения колес.

В настоящее время, рулевая колонка, помимо основной функции, выполняет еще и дополнительные. К  таковым относятся: установка аппаратуры управления внешними световыми приборами и стеклоочистителями, обеспечение безопасности водителя при ДТП. Это достигается особенностями конструкции вала колонки. При столкновении вал сгибается и не наносит водителю никакого вреда.

Устройство рулевой колонки

Колонка крепится на специальном кронштейне, который находится на кузове автомобиля и креплениями, удерживающими вал на рулевом механизме. Вал имеет два кардана, которые позволяют рулевой колонке быстро сложиться в случае ДТП. На верхней части колонке установлен кожух, под которым находятся выключатели поворотных световых приборов, переключатели дальнего света и габаритных огней и выключатель управления дворниками. Верхний вал, в свою очередь, имеет 2 игольчатых подшипника, которые облегчают усилия водителя для поворота руля.

Видео — Как отрегулировать рулевую колонку ВАЗ

В процессе эксплуатации ВАЗ 2107 возникают такие неприятности, как самопроизвольное изменение направления движения автомобиля после наезда на кочки, бугры, ямы и прочие неровности дорожного покрытия. Помимо этого, может появиться характерный люфт рулевого колеса. Эти проблемы указывают на необходимость регулировки рулевой колонки. Под этим понятием понимают регулировку рулевого редуктора ВАЗ 2107.

Стоит сказать, что проблема изменения направления движения характерна для всех «семерок» и полностью эту проблему решить нельзя. Однако, путем регулировок можно добиться частичного избавления от этой неприятности.

Порядок действий:

1. Поставьте автомобиль на ровную площадку. Убедитесь, что колеса стоят прямо.

2. Выдавите рулевые пальцы при помощи специального съемника и отсоедините сошку.

3. Теперь нужно держать руль и покачивать сошку. Выполняя эту процедуру, необходимо уловить зазоры в рулевом редукторе. При зафиксированной сошке угол поворота руля не должен превышать 30 градусов и если люфт имеется, то выкручивают регулировочную гайку на редукторе и закручивают прижимной винт. После этого, снова затягивают гайку.

Примечание. Не пережмите регулировочный винт и не сорвите резьбу. Слишком сильно затянутый винт может стать причиной тугого вращения рулевого колеса. Данный параметр контролируется нормой усилия на рулевое колесо – 25кгс. Эта цифра контролируется с помощь динамометрического ключа при запрессованных пальцах и установленной сошке.

Ремонт рулевой колонки своими руками

Под ремонтом рулевой колонки подразумевают ремонт рулевого редуктора ВАЗ 2107. В процессе эксплуатации рулевого редуктора, возникают различные виды неисправностей: начиная от безобидного скрипа рулевого управления и заканчивая полным отказом рулевого управления.

Конечно, скрипы устраняются заменой устаревших элементов панелей облицовки и заменой неисправных блоков, предназначенных для переключателей.

Для предотвращения скорейшего износа механизма рулевого редуктора, необходимо контролировать уровень масла и поддерживать его в норме. А вот в случаях, когда неприятность уже произошла, но все обошлось, необходима замена рулевой колонки ВАЗ своими руками.

Порядок действий:

1. Установите автомобиль на ровную площадку, поставьте колеса прямо и заблокируйте руль.

2. Извлеките рулевой вал из рулевого механизма, он зажат прямо в колонке.

3. Возьмите достаточно мощный ключ или ворот и сорвите гайку, предназначенную для крепления рулевой колонки.

4. Теперь самая неприятная процедура – открутите три болта, которые крепят колонку к кузову. Неприятной она называется из-за неудобного расположения болтов, так как расстояние между гайками и кузовом недостаточно для комфортного демонтажа.

5. После того, как 3 болта будут сняты, колонка должна отойти в сторону, но будет все еще держаться на шлицах рулевой тяги. Сбить ее с них – довольно непростая задача и выполняется либо монтажным инструментом сильными рывками, или упираясь ногами.

6. После демонтажа старой колонки, проведите очистку места для установки новой колонки и проведите монтаж в обратной сборке последовательности.

Примечание. Во время установки новой рулевой колонки ВАЗ, убедитесь, что она заполнена специальным маслом. Использование редуктора без масла категорически запрещено!

Вот и все, что нужно знать о рулевой колонке. Не забывайте, что ее правильное и своевременное обслуживание и ремонт – это залог безопасности на дороге.

Замена рулевой ваз 2107, как заменить неисправную тягу своими руками. Замена рулевого управления ВАЗ 2107

Рано или поздно вам придется столкнуться с заменой рулевого управления. Такая операция на ВАЗ 2107 основана на диагностике состояния передней подвески автомобиля. С точки зрения безопасности пассажиров и водителя этот узел отвечает, поэтому в случае его выхода из строя необходимо сразу ставить новые. О том, как заменить рулевую ВАЗ 2107 и пойдет речь в сегодняшней статье.

Содержание

• Рулевые тяги, наконечники рулевых, где находятся, какие функции выполняют
• Как часто нужно менять рулевые тяги и наконечники
• Признаки износа наконечников рулевых
• Инструменты , приспособления, расходные материалы
• Запчасти для ремонта и замены рулевого управления
• Выбор рабочего места
• Разборка рулевого управления ВАЗ 2107, этапы
• Полезные советы по разборке
• Установка рулевых нагрузок Регулировочные работы (деталь)
• Наконечники проф.

Рулевая тяга, наконечники рулевые, где расположены, какие функции выполняют

Рулевые тяги расположены в самом низу вашего автомобиля, но вы только посмотрите на них, потому что они смыкаются с передними колесами машины, чтобы не было увода колес в сторону. Чтобы их частично увидеть, снимите руль до упора, и вы увидите, как одна из тяг соединяется с поворотным кулаком.

Несмотря на различные конструктивные особенности рулевого привода на разных моделях автомобиля, сущность актуатора выступает таковой. Основная функция заключается в том, что при любом повороте руля, во время движения автомобиля усилие передается на колеса, задавая автомобилю либо прямолинейное движение, либо повороты, влево, вправо. Если говорить иначе, управляемые колеса должны поворачивать повороты под разными углами. Реальным это стало благодаря трапециевидному рулевому управлению, которое состоит из: левого и правого руля, а также среднего и колес.

Как часто нужно менять рулевые тяги и наконечники

Признаки износа рулевых наконечников

Наиболее уязвимым элементом рулевой тяги является наконечник. Средним временем его эксплуатации считается пробег около 40 тысяч километров. Средняя цифра выбрана в связи с тем, что на износ наконечника влияет несколько факторов: стиль вождения и дорожные условия. Также причиной может быть некачественный пыльник, установленный вместе с контрафактным наконечником, он легко может лопнуть или сломаться.

Достиг критической точки. Неисправность жала сразу становится понятной — сразу начинает ощущаться люфт. Ремонтировать наконечники не выйдет, они меняют сборку.

Инструменты, приспособления, расходные материалы

Первое, что всплывает в голове, хватит ли у вас инструментов для самостоятельной замены, или вам придется покупать новые вещи, которые не влекут за собой не малых отходов.

Итак, для замены рулевой рейки ВАЗ 2107 вам понадобится:

• ;
• пассатиа;
ключ
• на 22;
отвертка
• ;
молоток
• ;
• тиснение шаровых петель.

Запчасти для ремонта и замены рулевого управления

В первую очередь нужно убедиться, что проблема именно в рулевой тяге. Посетите специалиста за сто или проведите диагностику самостоятельно, если у вас достаточно навыков или под рукой много информации.

Если проблема такая же в рулевой тяге, то нужно купить преп:

• защитные чехлы;
• рулевое управление грузовика;
Гайки
• с коронкой и стопорным штифтом.

Выбор рабочего места

В первую очередь стоит позаботиться о месте работы. В этом случае нам понадобится смотровая яма. Для демонтажа и установки используется съемник, удлинитель и торцевой ключ.

Разборка рулевого управления ВАЗ 2107, этапы

Разборка рулевого управления ВАЗ 2107 производится следующим образом:

• с помощью кисточки удалить загрязнения узла;
• наносим на резьбовые соединения проникающий состав;
• фиксирующие клеи при снятии пассатов;
• открутить гайку на палец с помощью ключа на «22» или накидки;
• с помощью специального съемника отогнав рулевую тягу от поворотного кулака;
• с помощью болта отожмите палец от глазка.

Изношенную рулевую тягу менять сразу комплектом, это рекомендуется делать производителем ВАЗ 2107.

Полезные советы по демонтажу

Перед разборкой бокового руля необходимо измерить и записать его длину. Это необходимо для того, чтобы при сборке не изменилась существующая величина колес на вашем автомобиле ВАЗ 2107.

Для ускорения процесса монтажа можно предварительно промазать соединение бронзовой или медной краской.

Установка рулевых нагрузок Регулировочные работы (деталь)

Установка рулевого управления ВАЗ 2107 выполняется следующим образом:

• берем стальную линейку высокой точности и с ее помощью измеряем длину старой сборки;
• с помощью резьбового соединения подгоняем новый узел до нужного размера;
• стопорный узел с узлом
• ввести палец в посадочное гнездо;
• гайки.

Советы проф.

Самая частая поломка рулевого привода — естественный износ, а также ветхость рулевого наконечника. Даже сегодня есть люди, которые восстанавливают рулевую тягу.

Упоры имеют свойство деформироваться от завала на препятствия или от сильного удара по молоту. Берегите свою машину, будьте осторожны, и если удар по молоту уже был идеальным, стоит проверить тягу, а также исправность шара.

Выбирая рулевую тягу, в первую очередь необходимо опираться на требования производителя.

После замены рулевых наконечников нужно сразу ехать на стенд для регулировки развала схождения колес.

Во избежание аварийных ситуаций и серьезных неприятностей целесообразно заменить неисправные узлы рулевого механизма ВАЗ 2107.

крутить руль «одним пальцем

ВАЗ-2107, к которому привыкли тысячи соотечественников, уступает зарубежным аналогам по ряду показателей, поэтому автолюбители, желающие иметь собственный автомобиль, производят тюнинг ВАЗ-2107 система рулевого управления своими руками. Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя руля или электроусилителя руля.Благодаря грамотной модернизации в автомобиле появится узел, за счет которого создается дополнительное усилие на колесах при вход в поворот.Проведенная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг руля

Тюнинг руля ВАЗ-2107 можно начать с обоснованного решения сменить заводской руль на более спортивный аппарат диаметром 320 мм. Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью. Во время модернизации руля не забудьте об установке защитного стекла.

Те автолюбители, которые предпочитают спортивный тюнинг (низкий номер рейки), должны быть готовы заплатить за агрегат в два раза больше денег, чем за простой штатный аппарат. Однако после установки автомобиль получит возможность поворачивать колеса всего за два оборота руля.

Третьим шагом по улучшению автомобиля может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал на передней оси. При этом обязательно нужно обратить внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка гидроусилителя руля

Если автолюбитель хочет внедрить на ВАЗ-2107 гидроусилитель руля, который завод-изготовитель не посчитал нужным устанавливать в один из самых бюджетных автомобилей во всем мире, он может пойти одним из двух возможных способов. Во-первых, вы можете выбрать оптимальную рулевую рейку, имеющую гидроусилитель руля, а затем уже решать вопрос о ее дальнейшем расположении в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий производить над стационарной рулевой рейкой всевозможные полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 необходимо начать с насоса, посредством которого осуществляется прокачка и создается определенное давление в узле. Этот насос необходимо разместить на блоке цилиндров, так как он будет функционировать за счет ременной передачи. Следующим шагом является определение местоположения шкива коленчатого вала. Затем заменяется рулевой механизм. Автовладельцу следует заранее проверить размеры приобретаемого устройства, так как оно, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля на свой автомобиль следует внимательно отнестись к гидроцилиндру, который по инструкции должен располагаться в автомобиле. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Устанавливаемый бачок должен быть оснащен специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенной манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если автовладелец хочет установить на ВАЗ-2107 электроусилитель, ему следует отдать предпочтение заводским агрегатам. Перед настройкой и модернизацией системы следует отрегулировать датчик скорости передачи. Это позволит избежать слишком тугого руля.

Помимо прочих дополнений ЭУР, владельцу автомобиля предстоит установить новый тросик дроссельной заслонки (его можно приобрести в комплекте за ЭУР для ВАЗ-2108), заменить коробку передач и установить диод МУР1100Е.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, замка зажигания, нескольких переключателей и кожуха рулевой колонки.

На электроусилитель руля ВАЗ-2107 необходимо начинать с переходной плиты и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, а точнее ее подшипники, снабжены новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти на аккумулятор, а коричневый на шпильку его крепления. Синий кабель, отвечающий за замок зажигания, должен подойти к оранжевому. Провода тахометра должны идти к фишке приборной панели, а соединительные элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого управления ВАЗ-2107 требует времени, денег, усилий и определенных знаний от автомобилиста. Однако грамотно проведенные доработки системы рулевого управления автомобиля улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

ЭУР или электроусилитель руля сейчас устанавливают на многие современные автомобили. Это устройство позволяет более комфортно и удобно управлять автомобилем. Соответственно, многие автовладельцы, автомобили которых не оборудованы этой системой, решают установить блок самостоятельно.

Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Виды ГУР

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и дешевый:

1. ГУР на ВАЗ 2107 более дорогой вариант. Такая система состоит из насоса, подводящих магистралей, патрубка и резервуара для рабочей жидкости. При этом рабочим телом является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти в два раза дешевле б/у Ваз 2107.
2. Более дешевый и подходящий вариант для «семерки» — электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка проще. На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется 12-вольтовое напряжение.

Целесообразность установки EUR

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой необходимо взвесить множество факторов, в том числе финансовые возможности и целесообразность данного действия. Если автомобилем кроме мужчины управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при вождении автомобиля. Конечно, если вам не жалко денег, которые вы отдаете за покупку.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Особенности конструкции «семерки» позволяют установить электроусилитель от Lada Priora.

Если вы столкнулись с необходимостью установки впервые, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как выполняется процедура установки:

1. Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при ремонтных работах. Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
2. Затем нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, скрепляющие два куска накладки.
3. Следующий этап — снятие старого карданного вала руля, а также установка новой детали, которая идет в комплекте с купленной системой.
4. После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна быть в комплекте.
5. Когда отверстия просверлены, необходимо закрепить электроусилитель.
6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте внимательны – нельзя допускать наличия в электрической цепи оголенных проводов, поэтому все кабели необходимо тщательно заизолировать.
7. После выполнения этих действий цепь питания агрегата подключается, помните, что электрическая цепь должна включать предохранительный элемент.
8. Собственно, на этом процесс установки системы электроусилителя можно считать завершенным. Вам останется только переустановить защиту руля и затянуть все болты, которые вы открутили ранее. Затем подсоединяют клеммы аккумулятора и проверяют работоспособность системы. Если есть проблемы в работе электроусилителя, то нужно проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильная проводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также от магазина, в котором вы покупаете товар.

ВАЗ «классика» не предусматривает такой опции, как гидроусилитель руля. Если рулевое управление не требует больших усилий при движении по бездорожью, поворот руля на малой скорости, маневрирование на парковке довольно затруднены. Чтобы крутить руль «одним пальцем», можно установить на ВАЗ 2107 электроусилитель руля. При кажущейся сложности устройства установка и подключение не требует особых навыков и не занимает слишком много времени. Для установки ГУР вам понадобится набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

• для облегчения управления при управлении автомобилем представительницами прекрасного пола;
• для безопасности, удобства и комфорта управления;
• как элемент тюнинга автомобиля;
• , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами со здоровьем.

Типы усилителей руля

На современных автомобилях применяются усилители руля двух типов: гидравлические и электрические (электромеханические) усилители руля. Сокращенно — ГУР и ЭУР.

Работа ГУР основана на использовании давления рабочей жидкости (масла). Система гидроусилителя руля включает в себя насос, подводящие трубопроводы, бачок и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте руля. Конструкция такого усилителя довольно сложна, монтаж трудоемок, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка гидроусилителя руля на автомобиль, в конструкции которого не предусмотрен гидроусилитель руля, сложная и очень дорогая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти в два раза дешевле гидроусилителя руля. Установка ЭУР на ВАЗ 2107 не очень трудоемка и особых трудностей не вызывает. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип ГУР устанавливают на свои машины владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электроусилитель крепится непосредственно на рулевой колонке автомобиля.

В комплект поставки ПАЗ входят:

• Механизм электроусилителя;
• Кронштейн крепления ЭУР к рулю ВАЗ 2107;
• промежуточный кардан;
• провода;
крепеж
• ;
• Жгут декоративный.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель запускается синхронно с рулем водителем, создавая дополнительный крутящий момент, уменьшающий усилие на поворот колес. Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

• датчик момента определяет факт поворота руля водителем и направление вращения руля на ВАЗ 2107;
• модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их по запрограммированной программе и выдает управляющий сигнал на электродвигатель;
• электродвигатель вращает карданный вал руля, снимая усилия водителя.

Датчик скорости обеспечивает соответствие коэффициента усиления текущей скорости автомобиля. На малых скоростях усиление рулевого управления ниже, поворачивать становится тяжелее, а при движении на высоких скоростях требуется меньше усилий для поворота руля.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности система автоматического управления отключает его, переводя автомобиль в штатный режим ручного управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работы необходимо снять клеммы с аккумулятора во избежание возможного короткого замыкания.

Порядок установки ЭУР следующий:

Практически все операции по установке и подключению ЭУР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭШП Махачкалинского завода 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от «Приоры». Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится – устройство ярко проявляет себя при проверке люфта руля. Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Для прохождения технического осмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть при себе при прохождения техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР в сертифицированном ВАЗом автосервисе.

При наличии этих двух документов работники пункта техосмотра не имеют права отказать в выдаче справки. В конфликтной ситуации следует запросить письменный отказ с указанием причин.

Установка ГУР должна производиться специалистами автосервиса, а владельцу вручается специальный документ. Отчет о выполненных работах сдается в регистрационно-экзаменационный отдел ГИБДД, и на его основании вносятся изменения в ПТС. При установке необходимо строго следовать инструкции, прилагаемой к оборудованию.

Пошаговая работа по установке ГУР на ВАЗ-2107:

• автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, колеса демонтируются;
• с помощью специального оборудования отсоединяются наконечники тяг от сошки рулевого механизма;
• в салоне закручивается шлицевое соединение и снимается вал, на котором установлен руль;
• откручиваются болты крепления машины к лонжерону и снимается механизм;
• на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
• на блок двигателя устанавливается насос для обеспечения необходимого давления масла в конструкции. Приводной ремень накинут на шкив коленчатого вала и натянут, как указано в инструкции;
• на следующем этапе осуществляется монтаж РВД и трубопроводов, их подключение к приводу и компрессору;
В систему заливают рабочую жидкость
• (1,8 литра) и проверяют герметичность соединений
.

По окончании процесса гидрокорпус необходимо прокачать, чтобы удалить из него остатки воздуха. Для этого требуется несколько раз повернуть руль до упора в обе стороны. После этих действий проводится пробный первый запуск двигателя и проверяется работоспособность системы. Усилие на руле должно начать резко уменьшаться практически сразу после трогания с места.

Для дальнейшей эксплуатации модели ВАЗ-2107 углы установки колес проверяются на специальном стенде. При необходимости развал и схождение регулируются и доводятся до характеристик, установленных техническим паспортом. Следует помнить, что гидроусилитель руля дает возможность маневрировать на небольшой скорости и без особых усилий поворачивать руль даже на месте.

Чтобы уверенно парковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая рук на малых скоростях, уже давно во всем цивилизованном мире для этого существует гидроусилитель руля , который можно без особых усилий установить на ВАЗ 2107.

Какие виды гидроусилителя руля существуют?

1. Усилитель руля — усилитель руля. Этот усилитель приводится в действие давлением масла. Конструкция и установка такого оборудования довольно сложны, и за таким усилителем нужен постоянный уход. Если все сделано правильно, то гидроусилитель порадует вас плавным движением руля.
2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 работает так же эффективно, как и масляный ГУР. Наверное, самое главное, что он работает по принципу «поставил и забыл». Электроусилитель питается от бортовой сети напряжением 12 В (максимальный ток 50А).

Рассмотрим принцип работы и установки бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный момент силы электродвигателем, действующим синхронно с руками водителя. Коэффициент усиления на руле равен 5,7. Это означает, что при повороте руля, если водитель приложит 20 кг собственных сил, то от ЭУР потребуется 3,5 кг.

Что входит в комплект EUR?

• сам усилитель;
• промежуточный кардан;
Кронштейн
• для крепления на рулевой колонке;
• дополнительных деталей — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, это использование обратной связи:

• Датчик крутящего момента определяет усилие и направление, прилагаемое водителем к рулевому колесу, и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть еще датчики скорости автомобиля, частоты вращения коленчатого вала, положения ключа зажигания и т.д., каждый из них также формирует сигнал и отправляет его на блок управления.
• Блок управления формирует суммирующий сигнал, который подается на электродвигатель ЭУР.

  Comments |0|

  Cancel

  Remember me

  * Name:

  * @ Email:

  Website:


  Legend

  *) Required fields are marked
  **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

  Category: Разное
