Подсоединение камеры заднего вида к магнитоле: Схема подключения камеры заднего вида к автомагнитоле

16 июля, 2023 by admin

Схема подключения камеры заднего вида к автомагнитоле

Содержание

1. Парктроник или камера заднего вида
2. На что смотреть при выборе
3. Что сделать перед установкой
4. Подключение камеры
5. Методы установки
6. Монтаж
7. Электронная составляющая
8. Вывод изображения
9. Возможные неисправности

Камера заднего вида повышает безопасность во время движения и позволяет неопытным водителям еще больше контролировать обстановку на дороге или во время парковки. Для подключения этого устройства требуются минимальные навыки, поэтому с такой задачей справится даже новичок.

Парктроник или камера заднего вида

Парктроники появились раньше камер заднего вида, в большинстве новых автомобилей они уже предустановлены. Эти устройства имеют от 4 до 8 датчиков, которые обеспечивают безопасность транспортного средства. С его помощью через звуковой сигнал или дисплей происходит оповещение, что машина приближается к препятствию. По мере этого усиливается сигнал или загораются лампочки.

Они исправно работают независимо от погоды и загрязнения датчика, считаются универсальными, поскольку подходят не только для парковки, но и совершения маневров. Главный недостаток — потребность в создании отверстий на бампере для их установки. Также они не сигнализируют об открытом люке, яме, арматуре или камне.

Камера заднего вида дает дополнительный обзор, обычно она подключается к автомагнитоле. Она передает картинку на монитор, который стоит на передней панели. Камеру заднего вида легко установить на автомобиль, при этом она отображает картинку с реальным пространством и водитель сам решает, когда нужно тормозить. Эта техника передает больше информации, поэтому она становятся более выгодна, чем парктроник.

Интересно! В каждой камере заднего вида есть опция разметки, она помогает адекватно оценить свободное место, чтобы понять, сможет ли там припарковаться автомобиль.

На что смотреть при выборе

Перед подключением камеры заднего хода потребуется выбрать ее в магазине. При этом учитывают сразу несколько параметров:

• Способ крепления. Рамка под номером считается самым простым вариантом, но в этом случае знак должен располагаться на крыше багажника, а не бампере. Также возможен вариант с плафоном, а вот от врезных изделий лучше отказаться.
• Вид сенсора. Обычно используется CMOS-сенсор, но он плохо работает в темноте. Для него устанавливают светодиодную подсветку или подключают элементы автомобиля. Также есть сенсоры типа CDD,  они лишены недостатков, но стоят в несколько раз дороже.
• Разметка. В 80% устройств эта функция встроена в устройство, но лучше уточнить это перед покупкой. Она работает только в том случае, если устройство стоит на той высоте, которую рекомендовал производитель.

• Защита от воды. Если корпус камеры заднего вида не устойчив к влаге, реагентам или загрязнениям, то устройство не проработает больше 2 лет.
• Качество картинки. Чтобы устройство использовалось в полной мере, оно должно передавать качественную картинку.

Что сделать перед установкой

Перед тем как подключить камеру заднего вида к магнитоле, необходимо определить расположение основных элементов и подготовить для этого инструменты.

Сначала определяют место, где расположится устройство. Обычно его ставят под номерной знак, но перед этим оценивается частота загрязнений и то, насколько устойчива камера заднего вида к воздействию извне.

Совет! При выборе места оценивается эстетика и то, какой ракурс откроется после установки камеры. От этого зависит то, насколько приближенной к реальности получится картинка.

Перед установкой камеры заднего вида подготавливают набор отверток, изоленту, дрель, саму камеру и кабель. В некоторых случаях шнуры не входят в комплект, поэтому их приходится покупать отдельно. Набор инструментов зависит еще и от того, какая камера заднего хода подключается к автомобилю: если используются беспроводные передатчики, то дополнительный кабель не потребуется.

Подключение камеры

Методы установки

Перед распиновкой камеры заднего вида выбирают место, где ничего не будет мешать обзору. Ниша под задним бампером считается лучшим решением. Устройство фиксируют над номером. Камеру располагают так, чтобы устройство оказалось не слишком сильно утоплено, иначе часть картинки займет бампер машины.

Еще один вариант, как установить камеру заднего вида — поставить ее внутрь салона на заднее стекло. В таком случае часть картинки займет багажник, но при этом устройство останется защищенным от грязи и мародеров. Также качество картинки станет хуже из-за стекла, которое становится преградой.

Монтаж

Камера заднего вида питается от автомобиля, поэтому ее подключают к аккумулятору на 12 V. Перед этим необходимо изучить распиновку камеры заднего вида, но здесь не нужны специальные знания. Его устанавливают таким образом, чтобы на монитор выходила картинка.

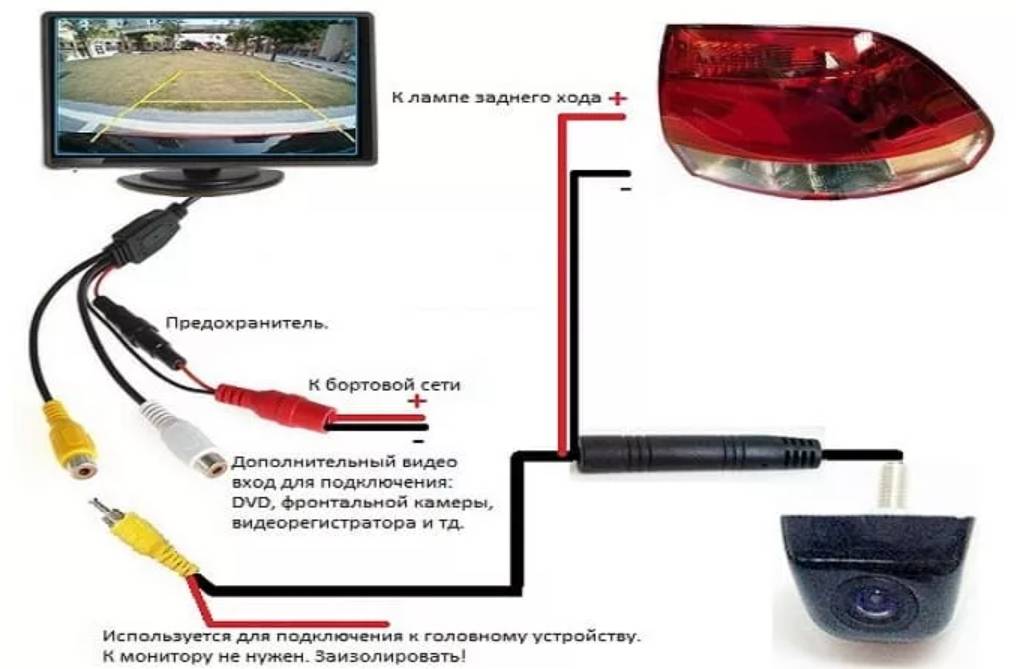

Схема подключения камеры заднего вида к магнитоле представлена ниже. Устройство фиксируют плюсом к магнитоле. Чтобы найти разъем и разобраться с распиновкой камеры заднего вида, потребуется найти проводку, которая подсвечивает номерной знак.

Если устройство не имеет встроенной функции, то его подключают к задним фонарям, которые находятся в области торпеды. Везде используют только плюсовой провод и дополнительно устанавливают крепление, если того требует конструкция.

Электронная составляющая

Для подключения камеры заднего вида к магнитоле придется использовать реле и вывести подсветку к фонарю заднего хода. Если у человека уже есть опыт работы с такой проводкой, то он справится с этой задачей. В этом случае стоит придерживаться всего нескольких правил:

• провода ставят так, чтобы они не перетирались со временем;
• для обмотки и дополнительной фиксации используют изоленту;
• после монтажа элементы не должны свободно болтаться;
• если дома есть стяжки, то лучше использовать их для дополнительной фиксации;
• для установки проводов лучше использовать уже существующие отверстия, а не делать новые;
• в некоторых автомобилях придется дополнительно брать герметик, поскольку обычной фиксации станет недостаточно;
• всю проводку прокладывают вдоль порогов либо уже под потолком за обшивкой.

Интересно! Изображение может выводиться на любое устройство с экраном, а не только автомагнитолу.

Вывод изображения

Чтобы завершить подключение камеры заднего вида к магнитоле, необходимо вывести картинку на экран устройства. Для этого его подключают к фонарю заднего хода, проверяют, есть ли питание и провод, по которому идет основной сигнал. Далее устройство включают и в настройках ищут пункт для включения камеры заднего вида. Затем на мониторе появляется картинка.

Возможные неисправности

Даже если человек предварительно разобрался с тем, как установить камеру заднего вида, у него могут возникнуть трудности, связанные с этим процессом:

• Не происходит автоматического подключения. Это происходит при наличии перегоревшей лампочки в электронике или устройстве, которое работает с перебоями.
• Показывает все в зеркальном отражении. Требуется проверить корректность настроек или повторно установить устройство.
• Запотевает камера. Такое бывает при проникновении влаги или грязи в объектив.
• Картинка рябит. Такое бывает при сильной выбрации двигателя, поэтому требуется более плотная установка всех деталей.

При появлении проблем во время этого процесса стоит перепроверить все комплектующие или корректность их установки. Если не получается самостоятельно устранить неисправность, то необходимо обратиться в сервисный центр.

Как вам статья?

китайской, схема, 2 DIN, подсоединить, Андроид, не видит

Содержание

1. Выбор камеры
2. Как определить место установки камеры
3. Инструкция по подключению
4. Процесс установки
5. Подключение
6. Настройка

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

• По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
• По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

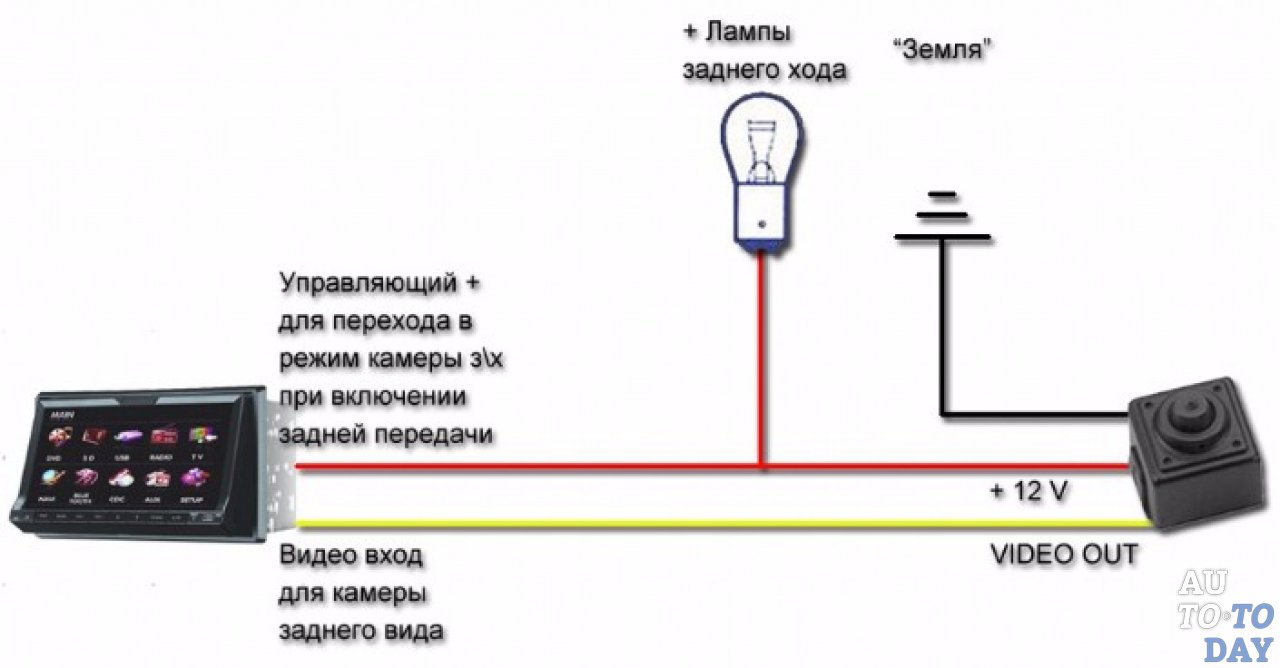

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

• Как подключить USB к магнитоле
• Как подключить телефон к магнитоле пионер через USB
• Провод reverse на магнитоле
• Магнитола не читает флешку с музыкой

Как подключить камеру заднего вида к магнитоле за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть магнитола с видеомонитором. И если вы хотели бы установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Прежде чем начать

Чтобы гарантировать успех этой установки, необходимо выполнить несколько предварительных условий, прежде чем двигаться дальше. Они следующие:

– Подтвердите видео вход вашего радио

Это первый шаг, потому что если ваше головное устройство не поддерживает видео, то нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

Несмотря на то, что видеовход в основном представляет собой гнездовой штекер RCA желтого цвета, некоторые автопроизводители также могут использовать уникальные штекеры для видеовхода своей системы. В таком случае вам придется приобрести адаптер.

– Шина CAN и триггерные кабели

Локальная сеть контроллеров, также называемая шиной CAN, представляет собой систему, используемую автопроизводителями для упрощения проводки в автомобиле. Триггерные кабели — это отдельные провода, идущие от видеомонитора к фонарям заднего хода автомобиля. Когда это возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на подачу с камеры. Убедитесь, что ваш автомобиль управляет вашим стоп-сигналом с помощью шины CAN, потому что, если это так, вам не нужно устанавливать триггерный кабель.

– Инструменты

В зависимости от типа автомобиля вам потребуются отвертки, плоскогубцы, штифты и инструменты для снятия отделки салона. Наличие подходящих инструментов позволит вам аккуратно и аккуратно снять детали автомобиля, необходимые для успешной установки.

7-этапный процесс установки камеры заднего вида

Шаг 1. Разберите автомобиль

Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой детали, которую необходимо снять, прежде чем можно будет продолжить установку. Вам также придется освободить место в задней части вашего автомобиля, чтобы найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство к вашему автомобилю, потому что оно может предложить полезные схемы, которые помогут вам правильно демонтировать необходимые части автомобиля.

Шаг 2: Установка камеры

Второй шаг — установка камеры заднего вида. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры номерного знака для автомобилей и камеры на крыше для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и правильно установите камеру.

Шаг 3. Подсоедините кабели камеры

Для многих это становится немного сложным, так что будьте внимательны.

а). Подсоедините кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к кабелю обратного хода +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (массе).

в). Там будет длинный кабель с желтыми штекерами RCA на каждом конце. Подсоедините один из этих штекеров к желтой розетке RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого штекера RCA. Это триггерный провод. Если вы хотите, чтобы монитор автоматически отображал изображение с камеры при переключении на заднюю передачу, подключите этот триггерный провод к тому же кабелю +12 В фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

д). Если ваша камера представляет собой беспроводную систему, вам придется подключить к камере кабель с красными и желтыми штекерами. Это передающая часть беспроводной системы. Приемная часть беспроводных установок обычно имеет только один желтый штекер и триггерный провод.

Шаг 4. Протяните кабель

Теперь вам нужно проложить кабель от задней части автомобиля к передней. Если ваша система резервных камер относится к беспроводному типу с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5. Подсоедините радиокабели

а). Подключите другой желтый штекер RCA длинного кабеля к видеовходу автомобильного радиоприемника. При необходимости используйте переходник. Если у вас есть беспроводная система, подключите один желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют триггерный провод на этом конце приемника. Если в вашем автомобиле используется декодер шины CAN для управления фонарями заднего хода, то триггерный кабель не понадобится.

в). В ситуации, когда вы используете систему беспроводной камеры заднего вида, вам придется дополнительно обеспечить питание приемника. Вы можете либо подключиться к тому же источнику питания, что и автомобильное радио, либо получить питание через блок предохранителей автомобиля.

Шаг 6: Завершение

Пришло время расставить все по своим местам. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть все винты и болты на свои места. Для некоторых новых радиостанций на данном этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Шаг 7: Зажигание и проверка

В завершение запустите двигатель и включите заднюю передачу. Если все пойдет хорошо, вы должны увидеть на мониторе изображение с камеры заднего вида.

Заключение

Вышеупомянутые семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим рекомендациям, вы сможете исправить любые проблемы.

Как подключить камеру заднего вида к головному устройству

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Независимо от того, выезжаете ли вы с места для парковки или заезжаете на него, наблюдение за тем, что находится позади вас, может помочь вам избежать несчастных случаев. И если вы когда-нибудь окажетесь в чрезвычайной ситуации, наличие резервной камеры может спасти вам жизнь.

В большинстве случаев люди думают, что подключить камеру заднего вида к головному устройству сложно. Это довольно просто, если у вас есть подходящие кабели и вы знаете, какие порты использовать. Ниже приведено краткое руководство по подключению камеры заднего вида к головному устройству.

Содержание

Для правильной работы вам понадобится несколько инструментов. К ним относятся:

• Отвертка (для снятия панелей и винтов)
• Кримперы или инструменты для зачистки проводов (для резки и зачистки проводов)
• Изолента (для герметизации соединений)
• Сверло и сверла (для проделывания новых отверстий)
• Мультиметр

Имея под рукой все эти инструменты, вы сможете установить камеру заднего вида практически в любом автомобиле.

Лучшее место для установки камеры заднего вида — задняя часть автомобиля, возле номерного знака. Это место дает вам лучший обзор того, что находится позади вас при резервном копировании.

Начните с уборки рабочего места и разложите инструменты и материалы. Это поможет сделать работу более гладкой.

С помощью дрели просверлите отверстие в выбранной области для установки камеры. Прежде чем сверлить, проверьте, что находится на другой стороне панели, чтобы не повредить ее.

Протяните кабель снаружи автомобиля внутрь через только что проделанное отверстие.

Теперь камера заднего вида приведена в порядок.

Следующий шаг — дать ему питание. Фонарь заднего хода — лучший вариант, так как он загорается только тогда, когда автомобиль движется задним ходом. Вам нужно будет найти положительный провод и отрицательный провод. Чтобы проверить вашу схему, вам понадобится мультиметр.

Чтобы измерить напряжение постоянного тока, установите мультиметр на соответствующую настройку, а затем подключите провода к каждому из проводов.

Когда ваш автомобиль движется задним ходом, вы должны увидеть около 12 вольт. Если мультиметр показывает отрицательное значение, полярность обратная, и вам нужно поменять местами выводы.

Как только вы нашли положительный и отрицательный провода, вы можете выполнить подключение.

Для этого конкретного соединения мы будем использовать метод военного сращивания. Это включает в себя зачистку провода, проделывание отверстия в жилах, чтобы разделить их, и взятие провода от резервной камеры, в данном случае нашего положительного красного провода, и вставку его через разделенные медные жилы, скручивая его вокруг провода. Затем нам нужно изолировать его с помощью скотча.

Теперь, когда мы подключили положительный провод, нам нужно повторить этот шаг для заземления.

Теперь, когда наш видеокабель проложен до передней части автомобиля, нам нужно подключиться к головному устройству. Если вам нужна максимально чистая установка, используйте оригинальную заводскую проводку для вашего автомобиля.

Найдите видеовход и обратный провод на задней панели головного устройства. В этом конкретном случае у нас есть желтый видеовход RCA и красный провод для нашего обратного триггера. Теперь, когда у нас есть провода видео и обратного триггера, идущие к задней части нашего головного устройства, мы можем выполнить соединения.

Подсоедините один конец видеокабеля к видеовходу на задней панели нашего головного устройства, затем возьмите другой конец и подключите его к нашей резервной камере.

Теперь для проводки реверса мы будем использовать стыковой разъем. Зачистите оба конца провода и вставьте их в разъем. Обожмите разъем, пока он не будет туго затянут, и закрепите соединение лентой, чтобы убедиться, что оно надежно. На этом установка вашей камеры заднего вида будет завершена!

Теперь, когда у нас есть соединения, мы можем протестировать их, чтобы убедиться, что все работает правильно. Включите заднюю передачу, и вы должны увидеть изображение с камеры заднего вида на дисплее головного устройства. Вы можете закончить, заклеив скотчем и закрепив все свободные провода, если все работает отлично.

И все! Теперь вы установили камеру заднего вида.

P.S: Если вы ищете новую автомобильную стереосистему с камерой заднего вида, обратите внимание на эту статью.

Видео -учебник о том, как подключить камеру резервного копирования к головке

• Проверьте все соединения, чтобы убедиться, что они плотные и безопасные.
• Убедитесь, что кабель питания подключен к правильному проводу.
• Если на вашем головном устройстве нет входа AUX, вы можете попробовать подключить видеокабель к входу DVD-плеера.
• Если вы по-прежнему не можете заставить камеру заднего вида работать, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь за помощью к профессионалу.

Как подключить беспроводную камеру заднего вида к головному устройству

Хотя в настоящее время в большинстве автомобилей есть камера заднего вида, ее легко установить, если ее нет. Беспроводная камера заднего вида настраивается быстрее всего, так как не требует проводки. Вот как подключить беспроводную камеру заднего вида к головному устройству:

Первым шагом является установка камеры в месте, обеспечивающем беспрепятственный обзор пространства вокруг вашего автомобиля. Идеальное место обычно позади автомобиля, рядом с номерным знаком.

Затем вам нужно прикрепить беспроводной передатчик к камере, и это обычно включает ввинчивание передатчика в крепление камеры.

Затем передатчик необходимо подключить к источнику питания, что обычно достигается путем подключения его к проводке резервного освещения автомобиля.

После включения передатчика его необходимо соединить с приемником, и обычно это можно сделать, нажав кнопку на каждом устройстве.

Последним шагом является удобная установка приемника внутри автомобиля. Лучшее место часто рядом с головным устройством. Как только приемник будет на месте, вы сможете увидеть изображение с камеры на дисплее головного устройства.

Последним шагом является подключение ресивера к головному устройству, что обычно выполняется путем подключения вспомогательного входа головного устройства. Как только все будет подключено, вы сможете увидеть изображение с камеры на дисплее вашего головного устройства.

Видеоинструкция о том, как подключить беспроводную камеру заднего вида к головному устройству

Часто задаваемые вопросы

Где подключить питание к камере заднего вида?

Первое, что вам нужно сделать, это найти источник питания для вашей камеры. Прикуриватель в большинстве автомобилей обеспечивает питание для подключения кабеля питания камеры к прикуривателю. Если в вашем автомобиле нет прикуривателя, вы можете подключиться к электрической системе автомобиля. Для этого вам нужно проконсультироваться с профессионалом, так как это не то, что должен делать кто-то без опыта.

Если у вас есть источник питания для вашей камеры, вам необходимо подключить видеокабель от камеры к головному устройству. Головное устройство — это экран дисплея в вашем автомобиле, который показывает радио, навигацию и т. д. На задней части головного устройства будет место с надписью «video in» или что-то подобное. Подключите к этому входу видеокабель от камеры.

Куда подключать обратный провод?

Подключить камеру заднего вида к головному устройству можно двумя способами. Первый — подключение провода питания к фонарю заднего хода, а второй — подключение к 12-вольтовой аккумуляторной батарее автомобиля.

Если вы подключаете провод питания к фонарю заднего хода, вам необходимо снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания вам необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Как установить камеру заднего вида на внедорожник?

Первым делом нужно снять задний фонарь, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Можно ли установить камеру заднего вида в любую машину?

Камеры заднего вида могут быть установлены в любом автомобиле при наличии источника питания и места для установки камеры. Самая сложная часть процесса установки — это прокладка силового кабеля от камеры к головному устройству, для этого необходимо просверлить отверстие и провести провод через моторный отсек или под автомобилем. Если вам неудобно это делать, мы рекомендуем доставить ваш автомобиль к профессиональному установщику.

Как установить камеру заднего вида без дрели?

Если вы хотите установить камеру заднего вида без сверления, вы можете использовать несколько различных методов. Вы можете использовать клей или двусторонний скотч, чтобы прикрепить камеру к своему автомобилю, или приобрести беспроводную камеру заднего вида, которая не требует установки.

Установка камеры заднего вида — отличный способ повысить безопасность в дороге. Прочтите несколько советов, если вы не знаете, как установить камеру заднего вида без сверления отверстий.

Клейкая или двухсторонняя лента:

Если вы не хотите сверлить автомобиль, для крепления камеры можно использовать клей или двусторонний скотч. Этот метод, как правило, очень прост и требует всего несколько минут. Очистите поверхность автомобиля, к которой вы будете прикреплять камеру, затем снимите защитную пленку с ленты и прикрепите камеру на место.

Беспроводная камера заднего вида:

Другой вариант — приобрести беспроводную камеру заднего вида. Эти камеры вообще не требуют установки. Прикрепите их к задней части автомобиля, и они передают изображение по беспроводной связи на дисплей внутри автомобиля. Это отличный вариант, если вам неудобно сверлить свой автомобиль или арендовать автомобиль и не можете внести какие-либо постоянные изменения.

Comments |0|
