Привод сцепления

Привод сцепления

Управление сцеплением в автомобилях с механической коробкой передач производится с помощью педали, но педаль — это лишь один из элементов привода сцепления, а все самое главное скрыто от глаз водителя. О том, что такое привод сцепления, каких он бывает видов, как устроен и как работает, читайте в этой статье.


Назначение и классификация приводов сцепления

Привод сцепления — специальная система, предназначенная для управления сцеплением в автомобилях с механической коробкой передач. С помощью привода усилие от педали передается на вилку выключения сцепления, а через нее — на пружину, что позволяет простым положением педали управлять положением дисков сцепления.

Передать усилие от педали на вилку можно разными способами, и именно на этом строится классификация приводов сцепления. Сегодня выделяют два основных типа привода:

- Механический;
- Гидравлический.

Также существуют комбинированные приводы (электрогидравлический, электромеханический, то есть — с использованием электромоторов), электромагнитный и другие типы приводов, но они не нашли широкого применения в современных автомобилях. Поэтому расскажем только об основных типах привода сцепления.

Схема механического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал
  2. маховик
  3. ведомый диск
  4. нажимной диск
  5. кожух сцепления
  6. нажимные пружины
  7. отжимные рычаги
  8. подшипник выключения сцепления
  9. вилка выключения сцепления
  10. металлический трос
  11. рычаг привода
  12. педаль сцепления
  13. шестерня первичного вала
  14. картер коробки передач
  15. первичный вал коробки передач

Устройство и принцип работы механического привода сцепления

Главная особенность механического привода сцепления в том, что в нем усилие от педали к вилке передается с помощью металлического троса.

В состав механического привода входят следующие основные компоненты:

- Педаль сцепления;
- Рычажный привод;
- Трос в гибкой оболочке;
- Вилка выключения сцепления;
- Устройство регулирования свободного хода педали.

Принцип действия механического привода тоже прост: при нажатии на педаль с помощью рычажной передачи трос натягивается и тянет за собой вилку выключения сцепления, которая через муфту и подшипник сжимает пружину — сцепление выключается. Возврат педали производится пружиной. Регулировка свободного хода педали, а также компенсация износа фрикционных накладок на дисках производится с помощью регулировочной гайки, расположенной на конце троса.

Механический привод широко применяется на мотоциклах и легковых автомобилях (где сцепление имеет небольшую массу и требует небольших усилий для управления), он очень прост в производстве и регулировании, надежен и имеет очень низкую стоимость. Однако недостаток механического привода в его трущихся деталях — стальной тросик со временем изнашивается, он может заклинить или оборваться, свободный ход педали увеличивается и т.

д. Но, несмотря на это, механический привод сцепления вряд ли в будущем уступит место более совершенным механизмам.


Устройство и принцип работы гидравлического привода сцепления

В гидравлическом приводе сцепления используется принцип передачи усилия с помощью несжимаемой жидкости. Устройство привода не отличается сложностью:

- Педаль сцепления;
- Главный цилиндр;

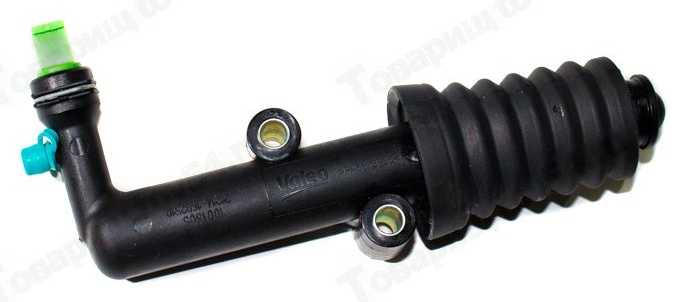

- Рабочий цилиндр;
- Магистраль гидропривода;
- Бачок с рабочей жидкостью.

Работа гидравлического привода, как и работа любого другого гидропривода, очень проста: при нажатии на педаль происходит сжатие жидкости в главном цилиндре, жидкость под давлением через магистраль поступает в рабочий цилиндр и толкает поршень, который, в свою очередь, с помощью штока толкает вилку выключения сцепления. Возврат вилки и поршней в первоначальное положение происходит за счет пружин при отпускании педали.

Часто в гидравлических приводах сцепления используется та же жидкость, что и в тормозной системе — обе системы питаются жидкостью из одного бачка.

Гидравлический привод имеет более сложную конструкцию и более высокую стоимость, однако он надежен, не подвержен износу и позволяет управлять сцеплением минимальными усилиями. В грузовых автомобилях гидравлический привод часто дополняется пневматическими или гидравлическими усилителями.


Устройство и принцип работы электронного привода сцепления

В последнее время многие компании предлагают совершенно новые конструкции приводов сцепления, которые находят применение в перспективных автомобилях, в том числе гибридных и электрических. Отдельного внимания заслуживает привод «Electronic Clutch System» от компании Bosch.

Electronic Clutch System (дословно — «Электронная система сцепления») — система, которая позволяет на автомобилях с механической коробкой передач реализовать некоторые функции автоматических коробок. В частности, при движении на первой передаче по городским пробкам управление автомобилем производится только педалями газа и тормоза (сцепление выключается при отпускании акселератора), педаль сцепления становится нужной только при переключении на вторую и более высокие передачи.

Электронный привод сцепления объединяет электронный блок педали сцепления, ряд датчиков (датчик положения рычага переключения скоростей, положения педали газа и другие), электронный блок управления и электрогидравлический привод вилки выключения сцепления. Также электронное сцепление связано с электронной системой управления двигателем, благодаря чему при переключении скоростей происходит автоматическое изменение оборотов двигателя.

Электронное сцепление дает возможность реализовать несколько полезных функций, которые снижают утомляемость водителя и уменьшают расход топлива. Как заявляет производитель, экономия топлива может достичь 10% и более, что при современных ценах на бензин даст ощутимый эффект.

На сегодняшний день система Electronic Clutch System находится на стадии тестирования, поэтому применяется ограниченно, но в будущем она может получить самое широкое распространение.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Привод сцепления

Привод сцепления используется для отжимания диафрагменной пружины, то есть выключения сцепления. На современные транспортные средства устанавливаются следующие виды приводов сцепления: электрогидравлический, гидравлический, механический.


Гидравлический и механический приводы получили наибольшее распространение. Что касается привода электрогидравлического типа, то он применяется в роботизированной коробке передач (например, Easytronic) для автоматизации управления сцеплением.

Механический привод

Преимуществом данного вида привода являются простота конструкции и дешевизна обслуживания. Он используется на небольшом легковом автотранспорте.

Привод объединяет несколько элементов: педаль сцепления, рычажную передачу и приводной трос. Механизм регулирования свободного хода педали находится на тросе.

Основным элементом конструкции данного привода является трос. Для защиты от внешних факторов трос заключен в оболочку. Основной функцией троса является соединение сцепления с вилкой выключения. Когда водитель давит на педаль сцепления, усилие через трос переходит на рычажную передачу, которая перемещает вилку сцепления, тем самым, обеспечивая выключение сцепления.


Механизм регулирования свободного хода педали имеет специальную регулировочную гайку, расположенную на конце троса. Потребность в регулировке обусловлена изменением положения педали сцепления, которое происходит из-за постепенного стирания фрикционных накладок.

Гидравлический привод

По конструкции данный привод сцепления напоминает гидравлический привод тормозной системы. За основу берется свойство несжимаемости жидкости. Рабочей жидкостью выступает тормозная жидкость.

Гидравлический привод сцепления отличается более сложной конструкцией, которая включает следующие элементы: педаль сцепления, бачек рабочей жидкости, два цилиндра (главный и рабочий), соединительные трубопроводы.

Главный и рабочий цилиндры имеют аналогичную конструкцию, которая включает корпус и размещенные в нем поршень с толкателем. Когда нажимается педаль сцепления, толкатель передвигает поршень главного цилиндра, что приводит к отсечке рабочей жидкости от бачка. Последующее движение поршня заставляет рабочую жидкость поступать в рабочий цилиндр по трубопроводу. Под давлением жидкости осуществляется движение поршня с толкателем. Далее толкатель воздействует на вилку сцепления, обеспечивая таким образом выключение сцепления.


На главном и рабочем цилиндре имеются штуцеры (клапаны), которые предназначены для вывода воздуха из системы гидропривода.

Чтобы облегчить управление, некоторые модели авто оснащаются вакуумным или пневматическим усилителем привода сцепления.


Пневматический привод сцепления | УралМобиле



1. Пневмоцилиндр.
2,22. Шланги.
3. Рычаг вала вилки включения сцепления.
4. Тяга с краном.
5. Тяга тормозного крана.
6. Рычаг привода сцепления.
7. Тяга педали сцепления.
8. Педаль сцепления.
9. Пружина педали сцепления.
10,25. Болты регулировочные.
11,17. Буфер.
12. Кронштейн педалей сцепления и тормоза.
13. Рычаг вала педали сцепления.
14. Рычаг вала педали тормоза.
15. Трубка.
16. Пружина оттяжная педали тормоза.
18. Педаль тормоза.
19. Тяга педали тормоза.

20. Рычаг управления тормозным краном.
21. Масленка.
23. Пружина оттяжная.
24. Кронштейн.






26. Контргайка.
27. Кран пневматический.
28. Тяга.
29. Стопор.
30. Скоба тяги.
31. Пружина тяги.
32. Пластина упорная.
33. Толкатель.
34,38,46.Кольца уплотнительные.
35,36,42. Кольца упорные.
37. Пружина толкателя.
39. Клапан.
40. Пружина клапана.
41. Направляющая клапана.
43. Корпус.
44. Фильтр.
45. Тарелка пружины.
47. Втулка.
48. Чехол защитный.
49. Кнопка.





Регулировка пневматического крана


     В вывод II подать воздух под давлением 0,4-0,5 МПа (4-5 кгс/см2), завернуть болт 25 до момента открытия клапана 39, затем довернуть болт на 0,5-1 оборота и законтрить гайкой 26. В исходном положении выход воздуха из вывода I недопустим.
Места соединений шлангов проверить на герметичность давлением воздуха 0,4-0,5 МПа (4-5 кгс/см

2).



Регулировка полного и свободного хода педали сцепления


Полный ход педали сцепления L=195-220 мм. регулировать регулировочным болтом 10 ограничителя 11 хода педали сцепления и осуществлять только при наличии давления воздуха в пневмосистеме автомобиля не менее 0,6 МПа (6 кгс/см2 ). Свободный ход педали сцепления должен находиться в пределах 50-60 мм. Величина свободного хода педали сцепления определяется при отсутствии давления воздуха в пневмосистеме автомобиля нажатием руки на педаль; начало выключения сцепления ощущается по значительному возрастанию усилия.
Свободный ход регулируйте изменением длины тяги 7.

    Для этого необходимо:
-отсоединить тягу 7 от рычага 13;
-отпустить контргайку вилки тяги и вывертывать вилку для увеличения свободного хода или завертывать для его уменьшения;
-соединить тягу с рычагом и затянуть контргайку вилки с сохранением длины свинчивания не менее диаметра резьбы;
-проверить свободный ход педали. Если резьба тяги использована полностью, необходимо переставить рычаг 3 против часовой стрелки на один шлиц, дополнительно отрегулировав тягу 30.



     Все необходимые детали и комплектующие можно подобрать в нашем каталоге. Самые необходимые автозапчасти Урал мы поставим в минимальные сроки.

Пневматический привод сцепления -

1. Пневмоцилиндр.
2,22. Шланги.
3. Рычаг вала вилки включения сцепления.
4. Тяга с краном.
5. Тяга тормозного крана.
6. Рычаг привода сцепления.
7. Тяга педали сцепления.
8. Педаль сцепления.
9. Пружина педали сцепления.
10,25. Болты регулировочные.
11,17. Буфер.
12. Кронштейн педалей сцепления и тормоза.
13. Рычаг вала педали сцепления.
14. Рычаг вала педали тормоза.
15. Трубка.
16. Пружина оттяжная педали тормоза.
18. Педаль тормоза.
19. Тяга педали тормоза.
20. Рычаг управления тормозным краном.
21. Масленка.
23. Пружина оттяжная.
24. Кронштейн.

26. Контргайка.
27. Кран пневматический.
28. Тяга.
29. Стопор.
30. Скоба тяги.
31. Пружина тяги.
32. Пластина упорная.
33. Толкатель.
34,38,46.Кольца уплотнительные.
35,36,42. Кольца упорные.
37. Пружина толкателя.
39. Клапан.
40. Пружина клапана.
41. Направляющая клапана.
43. Корпус.
44. Фильтр.
45. Тарелка пружины.
47. Втулка.
48. Чехол защитный.
49. Кнопка.

Регулировка пневматического крана

В вывод II подать воздух под давлением 0,4-0,5 МПа (4-5 кгс/см2), завернуть болт 25 до момента открытия клапана 39, затем довернуть болт на 0,5-1 оборота и законтрить гайкой 26. В исходном положении выход воздуха из вывода I недопустим.
Места соединений шлангов проверить на герметичность давлением воздуха 0,4-0,5 МПа (4-5 кгс/см2).

Регулировка полного и свободного хода педали сцепления

Полный ход педали сцепления L=195-220 мм. регулировать регулировочным болтом 10 ограничителя 11 хода педали сцепления и осуществлять только при наличии давления воздуха в пневмосистеме автомобиля не менее 0,6 МПа (6 кгс/см2 ). Свободный ход педали сцепления должен находиться в пределах 50-60 мм. Величина свободного хода педали сцепления определяется при отсутствии давления воздуха в пневмосистеме автомобиля нажатием руки на педаль; начало выключения сцепления ощущается по значительному возрастанию усилия.
Свободный ход регулируйте изменением длины тяги 7.

    Для этого необходимо:
-отсоединить тягу 7 от рычага 13;
-отпустить контргайку вилки тяги и вывертывать вилку для увеличения свободного хода или завертывать для его уменьшения;
-соединить тягу с рычагом и затянуть контргайку вилки с сохранением длины свинчивания не менее диаметра резьбы;
-проверить свободный ход педали. Если резьба тяги использована полностью, необходимо переставить рычаг 3 против часовой стрелки на один шлиц, дополнительно отрегулировав тягу 30.

Какой привод сцепления лучше

Одним из важнейших механизмов автомобиля является сцепление. Данная система реализована для краткосрочного разъединения коленчатого вала мотора от коробки и их мягкого соединения при переводе ручки селектора передач на механике, передачи крутящего момента и гашения нагрузок и крутильных колебаний трансмиссии.

В моделях, оборудованных механической трансмиссией, чтобы двинуться с места, следует выжать педаль сцепления, включить передачу и, плавно отпускать педаль, избегая резких движений. Кроме знакомого всем элемента управления – педали, посредством которой водитель напрямую взаимодействует с механизмом, в конструкции имеются не менее важные компоненты. Ножной рычаг является лишь видимой частью привода сцепления, позволяющий непосредственно контактировать с механизмом путём нажатия, остальные же элементы скрыты, их слаженная работа и обеспечивает функционирование узла.

Управление сцеплением в автомобилях с МКПП обусловлено приводом. С его помощью и передаётся усилие от педали на вилку выключения сцепления и далее на пружину, благодаря чему становится возможным управлять позицией дисков из салона.

Разновидности привода сцепления

Зависимо от реализации передачи усилия различают несколько видов приводов, используемых соответственно типу сцепления, компоновке авто и принятым при конструировании техническим решениям по обеспечению управления.

На сегодняшний день основными типами привода являются:

  • Механический.
  • Гидравлический.

Есть ещё электрический привод, имеющий в составе электромотор, и комбинированные варианты, но они не получили массового распространения в современном автомобилестроении, потому далее речь пойдёт именно об основных разновидностях.

При условии отсутствия усилителя, усилие на ножной рычаг не должно быть более 150 Н для легкового транспорта и 250 Н для грузовиков, полный ход педали находиться в границах 120-190 мм, при этом общее передаточное число привода имеет значение 25-50. Если же управление сцеплением требует усилий больше допустимого, для упрощения задачи в конструкции используют пневматические и вакуумные усилители.

Легковой автомобиль чаще всего оснащается механизмом с гидравлическим типом привода, нередко с серво пружиной, или механическим тросовым приводом. Для малотоннажных грузовиков или транспорта средней грузоподъёмности также применяют механический и гидравлический типы приводов, а для крупнотоннажного транспорта (автомобили-тягачи, часто используемые для формирования автопоездов) устанавливается комбинированный – механический с пневмоусилителем или гидравлический с пневмоусилителем.

Устройство механического привода

Сцепление на автотранспорте, где применена механика, не является сложным узлом. В качестве системы управления на легковушках и мотоциклах, где не требуется больших усилий, нередко применяется механический тросовый привод. Он отличается нехитрой конструкцией, надёжностью, лёгкостью обслуживания и низкой ценой, при этом в результате старения со временем фрикционных накладок изменяется положение педали (для решения этой проблемы конструкция предусматривает функцию ручной или автоматической регулировки). Механический тросовый привод сцепления имеет меньший КПД, если сравнивать с гидравлическим типом. Это обусловлено потерями энергии в результате трения составляющих компонентов.

Основные детали механического привода:

  • Педаль.
  • Трос в оболочке.
  • Рычажная передача.
  • Вилка выключения сцепления.
  • Механизм контроля свободного хода.

Трос, заключённый в гибкий кожух, объединяет вилку выключения и педаль. Так, при нажиме на педаль через него передаётся усилие на рычажную передачу, она в то же время выключает сцепление передвижением вилки, воздействующей на муфту.

В соединении троса и вилки конструкция предусматривает также механизм, используемый для регулировки свободного хода педали путём изменения длины тяги. Гайка находится на конце троса. Вопрос регулировки хода педали возникает при смене её позиции, что сопровождается такими симптомами, как шум и рывки в начале движения автомобиля. Зазор в сцеплении должен быть в пределах 3-4 мм. (35-50 мм. свободного хода), эти показатели указываются автопроизводителем в мануале авто. Зазор меньше нормы или его отсутствие ведёт к неполному включению сцепления и в результате пробуксовке, больший зазор – к увеличению хода педали и неполному выключению сцепления.

В грузовиках реализован рычажный привод, передающий усилие на дальнем расстоянии. Так, при нажиме на педаль, закреплённую на валу, поворачивается рычаг, соединённый с другим концом вала. Рычаг задействует прикреплённую к нему на оси тягу, связанную с вилкой и поворачивающую её, а вместе с тем и прижатую к вилке пружиной муфту.

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

  • Педаль.
  • Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
  • Рабочий цилиндр имеет похожую конструкцию.
  • Магистраль, соединяющая цилиндры.
  • Бачок с жидкостью.
  • Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Заключение

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

Привод сцепления.


Ступенчатые трансмиссии

Привод сцепления




Привод сцепления служит для дистанционного управления сцеплением. Наибольшее распространение получили механический и гидравлический приводы.

Применение на автомобиле того или иного привода определяется типом сцепления, компоновкой автомобиля и рядом требований по обеспечению легкости и удобства управления.
Так, полный ход педали сцеплении не должен превышать 190 мм, а усилие на педали – 150 Н для легкового автомобиля и 250 Н для грузового автомобиля. Поэтому общее передаточное число в существующих конструкциях привода сцепления находится в пределах от 25 до 50.
В случае, если для обеспечения работы сцепления необходимо более высокое передаточное число, применяют усилители разных типов.

***

Механический привод сцепления

Механический привод сцепления прост по конструкции и надежен в эксплуатации, но обладает меньшим КПД по сравнению с гидравлическим приводом, поскольку в шарнирных сочленениях составляющих привод тяг, рычагов, в оболочках гибких валов теряется много энергии из-за сил трения. Поэтому такой тип привода применяется, как правило, если сцепление находится вблизи от органов управления (педали сцепления).

Существуют тросовый и рычажный механические приводы сцепления.

Тросовый привод (рис. 1, а) применяется на легковых переднеприводных автомобилях. Педаль 14 имеет верхнюю опору на кронштейне 16 и соединена с наконечником 10 троса. Трос заключен в оболочку 1, имеющую два наконечника. Верхний наконечник 12 оболочки выведен в салон автомобиля и упирается в упорную пластину 11, а нижний наконечник 2 оболочки закреплен в кронштейне 3 на картере сцепления.
Нижний наконечник 5 троса через поводок 8 соединен с рычагом 9 вилки выключения сцепления.
Регулировка хода педали осуществляется шайбами 6.

При нажатии на педаль сцепления трос перемещается внутри оболочки и перемещает рычаг вилки выключения сцепления, которая в дальнейшем воздействует на муфту выключения сцепления.




Рычажный привод грузового автомобиля (рис. 1, б) обеспечивает передачу усилия на сцепление при его выключении следующим образом.
При воздействии на педаль 14, закрепленную на валу 20, поворачивается рычаг 18, связанный с противоположным концом вала. Рычаг вала перемещает прикрепленную к нему на оси тягу 19, которая связана с рычагом 17 вилки выключения сцепления. Вместе с вилкой перемещается прижатая к ней с помощью пружины муфта выключения сцепления. После выбора зазора между подшипником выключения сцепления и рычагами начнется выключение сцепления.

Зазор в сцеплении должен быть равен 3…4 мм, что соответствует 35…50 мм свободного хода педали сцепления. Регулировка зазора осуществляется изменением длины тяги 19 (рис. 1) с помощью регулировочной гайки 22.
Отсутствие зазора или его недостаточная величина в приводе такой конструкции может привести к неполному включению сцепления и, как следствие, к пробуксовке сцепления. Увеличение зазора больше нормы приводит к неполному выключению сцепления, в результате чего возникает шум и треск зубчатых колес при переключении передач.

***

Гидравлический привод сцепления

Гидравлический привод выключения сцепления позволяет передавать усилие на большое расстояние с высоким КПД, снизить усилие на педали сцепления в результате наличия передаточного числа гидравлической части привода и способствует плавному включению сцепления из-за сопротивления перетеканию жидкости в элементах гидропривода. Он удобен для применения на легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Гидравлический привод (рис. 2) состоит из педали 6 сцепления с оттяжной пружиной, главного цилиндра 3, соединенного трубкой 2 с бачком 1, рабочего цилиндра, трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к рабочему цилиндру и вилки выключения сцепления с пружиной 11.

При нажатии на педаль сцепления поршень 16 главного цилиндра перемещается влево и после перекрытия компенсационного отверстия 20 вытесняет жидкость через нагнетательный клапан 16 и трубопроводы в рабочий цилиндр. Поршень 14 рабочего цилиндра перемещает толкатель 9, который воздействует на вилку выключения сцепления 7.

При отпускании педали жидкость перетекает из рабочего цилиндра в главный цилиндр через обратный клапан 19 под действием усилия нажимных пружин сцепления и оттяжной пружины вилки 11. Обратный клапан устанавливается для создания небольшого избыточного давления в трубопроводах, которое исключает попадание воздуха в привод в результате возможного повышения давления окружающей среды при выключении сцепления и ускоряет время срабатывания привода при выключении сцепления.

При резком отпускании педали сцепления магистраль пополняется жидкостью через перепускное отверстие 21 и отверстие в поршне 18 главного цилиндра, прикрытое манжетой 19, что также не дает возможности снижения давления в приводе.
Избыток жидкости перетекает в бачок 1 через компенсационное отверстие 20, что позволяет возвратить детали привода в исходное положение.

***

Усилители привода сцепления


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Находим смысл в электронном сцеплении KIA — ДРАЙВ

Компоненты iMT под капотом: под чёрной крышкой слева — резервуар с гидравлической жидкостью, под бежевым кружком справа — актуатор сцепления.

Обновившийся весной хэтчбек Kia Rio одним из первых среди машин марки получил любопытную систему intelligent Manual Transmission (iMT) — шестиступенчатую «механику», совмещённую со сцеплением, управляемым полностью по проводам. Это ещё один шаг к цифровизации приводов различных механизмов после уже банальной электронной педали акселератора, «торможения по проводам», или пока ещё экзотического рулевого управления без механической связи руля и управляемых колёс.

Уточним: речь идёт не о роботизированной «механике», в которой сцепление, естественно, должно быть снабжено своим актуатором. В моделях KIA с трансмиссией iMT коробка передач — обычная, и на полу видны привычные три педали.

Итак, водитель переключает передачи в «механике» iMT самым обычным образом, вручную. Но педаль сцепления здесь не воздействует на него через механическую связь или классический гидравлический привод. Вместо этого она просто посылает сигнал в блок управления трансмиссией. Он уже запускает в дело актуатор, создающий давление гидравлической жидкости в контуре сцепления. Дальше срабатывает рабочий цилиндр, размыкающий сцепление. Зачем нужно было так усложнять эту цепочку? Дело в том, что трансмиссия iMT применяется в модификациях EcoDynamics+ с 48-вольтовой умеренной гибридной системой (MHEV). Благодаря электронному сцеплению система MHEV способна сама выключать его в определённых ситуациях, без команды со стороны водителя.

Сравнение привода сцепления в iMT (слева) и обычного (справа). У обоих исполнительный механизм гидравлический (рабочий цилиндр). Но в классической системе давление в контуре создаёт главный цилиндр, связанный с педалью, а в iMT — актуатор, получающий сигнал от блока управления.

Умеренный гибрид KIA с «механикой» iMT обладает интегрированным стартером-генератором Mild-Hybrid Starter-Generator (MHSG) с ременным приводом. Он умеет добавлять своё усилие к усилиям ДВС при разгоне, а на замедлении работает как генератор, обеспечивая рекуперацию энергии. И тот же MHSG заменяет простую систему start/stop. Тут и скрыта основная польза от электронного сцепления. Если бы оно было обычным, то система start/stop не могла бы остановить мотор, пока водитель не выключил передачу, то есть ждала бы полной остановки машины. С электронным сцеплением становится возможна полная остановка ДВС во время свободного выбега на скорости, как это умеют делать некоторые современные системы с автоматическими трансмиссиями или «роботами». Но тут у нас «механика».

При отпускании педали газа ДВС глушится и отсоединяется от коробки передач. При повторном нажатии стартер-генератор с ременным приводом запускает ДВС и автоматически замыкает сцепление.

При повторном запуске мотора передача остаётся включённой той же, что и была. Стартер-генератор MHSG заранее поднимает обороты мотора таким образом, чтобы при замыкании дисков сцепления не было клевка. Но если автоматика решит, что скорость машины слишком низка для данной передачи, сцепление останется разомкнутым и электроника будет ждать, пока водитель не включит правильную передачу. Автоматика повторно запустит ДВС во время свободного выбега при нажатии на педаль акселератора, тормоза или сцепления. А поскольку с таким сцеплением система start/stop может останавливать мотор раньше и запускать позже, достигается дополнительная экономия топлива и снижение выбросов углекислого газа в сравнении с обычным сцеплением. По уверению KIA, экономия составляет три процента «в реальных условиях движения». Это только эффект от трансмиссии iMT, тогда как MHEV в целом сберегает до 10,7% топлива в цикле NEDC.

Помимо умеренного гибрида Rio c литровым бензиновым турбомотором «механику» iMT корейцы отрядили кросс-хэтчу Kia XCeed и модели Ceed в версии mild hybrid с дизелем 1.6. Позднее выйдут и другие Kia с этой системой.

Трансмиссия iMT расширила возможности умеренной гибридной системы при сочетании её с классической «механикой», тогда как версии машин KIA типа MHEV с «роботами» с двумя сцеплениями никуда не делись. Но в компании считают, что немало людей ещё хотят переключать передачи сами, особенно в Европе. Тут надо вспомнить, что идея автоматизированного сцепления не нова, только использовалась иначе и в составе других типов трансмиссий.

Во избежание путаницы напомним, что слова Intelligent Manual Transmission и сокращение iMT также использует на ряде своих моделей Toyota, однако для обозначения совсем иной трансмиссии. В случае Тойоты iMT — это просто шестиступенчатая «механика» (на фото) с обычным сцеплением, которая при переключениях как вверх, так и вниз влияет на блок управления ДВС и точно подстраивает его обороты для плавного включения скорости.

Например, в Ситроене DS 1955 года был четырёхступенчатый полуавтомат, в котором передачи переключались вручную рычагом на рулевой колонке, но выжимать сцепление не надо было. Это делал гидравлический привод с контроллером, учитывающим обороты мотора и положение педалей газа и тормоза. Так что водитель просто включал нужную передачу, отпускал газ и снова нажимал газ. Остальное делала автоматика. Сцепление размыкалось и при остановке на светофоре. Водитель удерживал машину тормозом, а при отпускании его педали обороты мотора немного росли, и сцепление включалось само. Машина начинала движение как при «автомате».

Все, что вам нужно знать

Роберт Роу / EyeEmGetty Images

Если вы когда-либо водили автомобиль с ручным переключением передач, то вы, вероятно, знакомы со сцеплением. Это третья педаль, которую нужно нажать, чтобы переключить передачи. Однако вы можете не знать точно, что делает сцепление, особенно если вы управляли автомобилями только с автоматической коробкой передач. Что такое клатч и зачем он вам нужен? Поскольку ваш двигатель всегда вращается, колеса должны отключаться, чтобы они могли перестать двигаться.Здесь в игру вступает сцепление. Он может отключать колеса, не заглушая двигатель.

Что делает сцепление?

Все знают, что у автомобиля есть двигатель, но не все знакомы со сцеплением или его работой. Этот механизм одновременно включает и отключает передачу мощности от ведущего вала к ведомому. Он соединяет вращающиеся валы, которых под вашим капотом может быть два или более. Если вы управляете механической коробкой передач, сцепление соединено как с валом, идущим от двигателя, так и с валами, которые вращают колеса.Хотя двигатель будет постоянно вращаться, вы не хотите, чтобы колеса постоянно вращались.

Один из вращающихся валов будет соединен с двигателем или силовой установкой, это будет ведущий элемент, в то время как другой вращающийся вал или ведомый элемент обеспечивает выход для работы. Например, у дрели есть вал, приводимый в движение двигателем, и вал, приводимый в движение сверлильным патроном. HowStuffWorks объясняет, что муфта соединяет валы, так что они могут включаться (вращаться с одинаковой скоростью), проскальзывать (вращаться с разной скоростью) или отключаться (вращаться с разной скоростью).Обычно вы обнаружите, что эти движения являются вращательными; хотя возможны линейные муфты.

Как устроено сцепление?

Чтобы ваш автомобиль остановился без остановки всего двигателя, необходимо разорвать соединение между колесами и двигателем. Сцепление состоит из двух основных частей:

  • Диск сцепления
  • Маховик

    Имеются пружины, которые удерживают давление на диск, который прижимается к диску сцепления.Эти пружины также прижимают диск сцепления к маховику. Когда это происходит, вал двигателя соединяется с валами колес, заставляя оба вращаться одновременно, согласно AAMCO. Чтобы произошло обратное, вы должны включить сцепление.

    При этом нажимается выжимная вилка, которая снимает нажимной диск с диска сцепления, по существу нарушая связь между вращающимся двигателем и движущимися колесами. Колеса могут продолжать вращаться, но Autobutler показывает, что это происходит от их собственного импульса, а не от мощности, производимой двигателем.

    Когда вы едете на машине с автоматической коробкой передач, сцепление работает немного иначе. Гидротрансформатор, который является частью большой серии систем, соединяет двигатель с трансмиссией, заставляя колеса вращаться. Фактически, существует несколько различных типов муфт, в том числе:

    • Фрикционные муфты
    • Многодисковые муфты
    • Конусные муфты
    • Центробежные муфты
    • Мокрая и сухая системы

      Силы трения - это то, на что полагаются муфты. работать.Фрикционные муфты соединяют один движущийся элемент с другим, который движется с другой скоростью или вообще не движется, чтобы заставить его двигаться с той же скоростью, чтобы не было проскальзывания. Для создания этого трения используются различные материалы. В их число входят:

      • Составная органическая смола
      • Медная проволока
      • Керамика
      • Композитная бумага

        В основном вы увидите керамические материалы, используемые в гоночных или тяжелых транспортных ситуациях, хотя этот материал может увеличить износ маховик и нажимной диск.В мокрых сцеплениях можно найти применение композитной бумаге. Поскольку в муфтах этих типов обычно используется масляная ванна или метод проточного охлаждения, они имеют меньший износ, чем керамический материал.

        Многодисковые муфты имеют более одного ведущего звена, что делает их идеальными для гоночных автомобилей, таких как Формула 1, Indy 500, а также для клубных гонок. В транспортных средствах для дрэг-рейсинга много злоупотреблений происходит со сцеплением, поэтому они часто имеют этот тип сцепления. Также его можно встретить в мотоциклах и дизельных двигателях с механическими трансмиссиями. Кроме того, вы можете найти его в автомобиле с системой полного привода с электронным управлением, а также в некоторых раздаточных коробках.

        Конусная муфта имеет коническую форму, а ее конус означает, что она приближается или отступает медленнее, чем дисковая муфта. Это означает, что скорости ступицы переключения передач и шестерни синхронизированы, чтобы обеспечить более плавное переключение при переключении передач.

        Скорее всего, вы найдете центробежное сцепление в транспортном средстве, таком как мопед, или механизмах, таких как бензопилы, где скорость двигателя определяет состояние сцепления.Когда частота вращения двигателя повышается или падает ниже определенного уровня, он либо включает, либо выключает сцепление, используя центробежную силу.

        Система мокрого сцепления отличается от сухого сцепления тем, что она погружена в охлаждающую жидкость, которая смазывает ее, чтобы поддерживать ее в чистоте и продлевать срок ее службы. Однако важно отметить, что этот тип сцепления будет терять энергию из-за того, что они скользкие. Установка нескольких дисков сцепления может помочь компенсировать это проскальзывание. В сухом же сцеплении используется трение, так как оно не залито жидкостью.

        Распространенные проблемы со сцеплением

        Вы можете выйти из сцепления на расстояние до 80 000 миль, сообщает AAMCO, но для этого нужно хорошо относиться к этому. Вот некоторые из наиболее распространенных проблем со сцеплением:

        • Износ: постоянное трение приводит к износу материалов сцепления.
        • Обрыв троса: недостаточно натяжения, чтобы тянуть и толкать трос.
        • Утечки: если жидкость вытекает из цилиндров, давление не будет достаточным для правильной работы сцепления.
        • Несоосность: при нажатии педали сцепления или газа передается неправильное количество силы.
        • Воздух в линии: если воздух попадет в линию, где должна быть жидкость, вы не получите достаточного давления в системе для правильной работы.
        • Жесткое сцепление: Если вы обнаружите, что вам нужно большое усилие, чтобы заставить сцепление работать, это может указывать на наличие проблемы.

          Знание того, какое у вас сцепление и как оно работает, может помочь вам понять, когда ваш автомобиль не работает должным образом.Избегайте проблем, в том числе быстро переключайте передачи и не используйте сцепление.

          Источники:

          https://auto.howstuffworks.com/clutch.htm

          All About Car Clutches

          https://www.autobutler.co .uk / wiki / what-does-the-clutch-do

          Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

          Как управлять рычагом переключения передач (автомобиль с ручным управлением) за 9 простых шагов

          Чтобы включить рычаг переключения передач, выполните следующие действия находиться в нейтральном положении).

        1. Поверните ключ зажигания. Если вы уверены, что автомобиль стоит на нейтрали, вы можете снять ногу со сцепления. Убедитесь, что стояночный или аварийный тормоз не используется.
        2. Нажмите правой ногой на тормоз или центральную педаль.
        3. Установите рычаг переключения передач так, чтобы коробка передач была на первой передаче.
        4. Снимите правую ногу с педали тормоза . Если вы находитесь на ровной поверхности, автомобиль не должен двигаться.
        5. Медленно начните оказывать меньшее давление на сцепление левой ногой. В зависимости от автомобиля вы можете почувствовать, что он начинает медленно катиться вперед.
        6. Когда вы осторожно отпускаете сцепление, начинает очень осторожно нажимать на педаль акселератора правой ногой.
        7. После того, как вы полностью отпустили сцепление, вы должны нажимать на педаль акселератора только правой ногой. Поздравляю, вы едете на первой передаче. Продолжайте набирать скорость, пока не почувствуете, что вам нужно переключиться на вторую передачу.
        8. Чтобы переключиться на вторую передачу, снимите правую ногу с педали акселератора и одновременно включите сцепление левой ногой. Ваша машина будет продолжать катиться. Переведите рычаг переключения передач на вторую передачу. Отпустите сцепление, когда снова начнете нажимать на педаль акселератора.Повторите этот процесс, чтобы продолжать наращивать скорость.

        Некоторые люди называют это обучением водить флешку или ручным управлением. Как бы вы это ни называли, оба они одинаковы. Многие водители никогда не учатся управлять автомобилем с механической коробкой передач или переключением передач. Возможность управлять рычагом переключения передач позволит вам управлять любым типом транспортного средства, независимо от того, является ли он автоматическим или ручным. Когда вы впервые узнаете, как водить этот тип транспортного средства, лучше всего найти большую парковку или пустую улицу, на которой можно попрактиковаться.Для многих водителей обучение управлению рычагом переключения передач аналогично обучению езде на велосипеде; сначала задача кажется невыполнимой, но после того, как вы приобретете навык, вы больше никогда не будете бороться. Следующие ниже указания послужат базовым руководством для ваших первых нескольких попыток вождения автомобиля с механической коробкой передач.

        Сдать экзамен по вождению не должно быть сложно

        Будьте полностью готовы за дни, а не недели с Premium.

        9 простых шагов для управления рычагом переключения передач

        1. 1

          Основные сведения о различных педалях

          Прежде чем вы начнете управлять рычагом переключения передач, вам необходимо понять, чем этот тип автомобиля отличается от автомобилей с автоматической коробкой передач. Сидя на водительском сиденье, взгляните на три педали у своих ног.

          Педали сцепления, газа и тормоза в автомобиле с механической коробкой передач

          Первая педаль слева - это сцепление. Эта педаль появляется только в автомобилях с механической коробкой передач. Средняя педаль - это тормоз. Правая педаль - это акселератор. Вы будете использовать левую ногу для сцепления, а правую - для тормоза и акселератора.
          Когда вы нажимаете на сцепление или наступаете левой ногой на педаль сцепления, вы расцепляете узел.Когда вы снимаете ногу с педали сцепления, трение узла начинает двигаться, заставляя ваш автомобиль двигаться вперед.

        2. 2

          Знакомство с переключателем передач

          Перед тем, как завести автомобиль, посмотрите на рычаг переключения передач. В большинстве автомобилей с механической коробкой передач рычаг переключения передач находится посередине сиденья пассажира и водителя.

          Стандартный 5-ступенчатый ручной переключатель передач

          Первая передача обычно расположена в верхнем левом углу, а остальные четыре или пять передач вращаются сверху вниз, слева направо.Расположение передач будет четко обозначено на большинстве автомобилей с ручным переключением передач. Если рычаг переключения передач расположен в центре, автомобиль будет находиться в нейтральном положении, и в этот момент вы сможете легко перемещать рычаг переключения передач вперед и назад.

        3. 3

          Заведите машину

          Чтобы включить ручное переключение, сначала нажмите левой ногой на сцепление до упора до пола. Убедитесь, что переключатель передач находится в нейтральном положении, затем поверните ключ зажигания.Если вы уверены, что автомобиль стоит на нейтрали, вы можете снять ногу со сцепления. Убедитесь, что стояночный или аварийный тормоз не используется.

        4. 4

          Нажмите на сцепление

          Чтобы подготовиться к управлению автомобилем с ручным управлением, нажмите сцепление левой ногой, а тормоз или центральную педаль правой ногой.

        5. 5

          Включите первую передачу

          Затем, установите рычаг переключения передач так, чтобы трансмиссия была на первой передаче .Опять же, это должно быть крайнее левое положение в верхней половине коробки передач.

        6. 6

          Отпустите тормоз

          Снимите правую ногу с педали тормоза. Если вы находитесь на ровной поверхности, которая идеально подходит для вашей первой попытки, автомобиль должен двигаться очень мало.

        7. 7

          Отпустите сцепление и нажмите на дроссельную заслонку

          Медленно начните оказывать меньшее давление на сцепление левой ногой .В зависимости от автомобиля вы можете почувствовать, что он начинает медленно катиться вперед. Мягко отпуская сцепление, начните нажимать на педаль акселератора правой ногой. Это деликатное движение. Не разгоняйте автомобиль слишком сильно. Помните, что первая передача рассчитана только на скорость примерно до пятнадцати миль в час.

        8. 8

          Знайте, когда менять передачи

          В какой-то момент вы полностью отпустите сцепление и будете нажимать на педаль акселератора только правой ногой.Вы будете ехать на первой передаче. Продолжайте набирать скорость, пока не почувствуете, что вам нужно переключиться на вторую передачу. В зависимости от вашего автомобиля вы можете использовать звук мотора, датчик оборотов и / или скорость, чтобы рассчитать, когда вам нужно переключить передачу.

          Когда автомобиль достигает нового диапазона скоростей, вам необходимо переключить передачу на одну более высокую

        9. 9

          Переключить на вторую передачу и повторить

          Уберите правую ногу с педали акселератора, одновременно нажимая левую педаль сцепления. стопа. Ваша машина продолжит движение. Переведите рычаг переключения передач на вторую передачу. Отпустите сцепление, когда снова начнете нажимать на педаль акселератора. Повторите этот процесс, чтобы продолжать наращивать скорость.


        Понижение передачи

        При уменьшении скорости и понижении передачи процесс такой же, как и выше для ускорения , но при переходе с более высокой передачи на более низкую. Вы можете испытать более высокие обороты при переключении на пониженную передачу, поэтому обязательно нажимайте на педаль акселератора больше.Если вы не наберете достаточного ускорения, автомобиль замедлится более резко.

        Движение задним ходом

        Когда вам нужно развернуть автомобиль задним ходом, часто вам не нужно нажимать педаль газа. Если да, то будет немного. Включите задний ход при полной остановке и медленно отпустите сцепление, удерживая другую ногу на тормозе, чтобы управлять автомобилем.

        Парковка

        Автомобили с механической коробкой передач не имеют «парковочной» передачи, поэтому важно, чтобы каждый раз включал аварийный стояночный тормоз .Вы также захотите включить передачу, а не нейтраль, чтобы у вас был и аварийный тормоз, и передачи, не позволяющие автомобилю двигаться или катиться.

        Стартовать с холма

        Холмы сложно освоить, поскольку вы, скорее всего, откатитесь назад и рискуете столкнуться с машиной позади вас. Чтобы легко завести автомобиль с ручным управлением на холме, положитесь на стояночный тормоз . Установите колесо в том направлении, в котором вы хотите ехать, и отпустите сцепление и наденьте дроссельную заслонку, как обычно.Как только вы почувствуете, что автомобиль борется с вашим стояночным тормозом, отпустите тормоз и включите сцепление .

        Перед тренировкой в ​​автомобиле ознакомьтесь со следующей инструкцией по переключению рычага переключения передач:

        При парковке рычага переключения передач убедитесь, что вы оставили рычаг переключения передач в первом положении и включайте сцепление до тех пор, пока не выключится зажигание. Немного потренировавшись и получив несколько советов от опытных водителей рычагов переключения передач, вы быстро станете экспертом.

        5 вещей, которые нельзя делать при вождении автомобиля с механическим управлением | Обзоры автомобилей Канада | Новые и подержанные автомобильные новости и советы |

        # 1 Не включайте передачу, когда вы стоите на светофоре

        Почему это плохо: Ваше сцепление будет страдать от ненужного износа.

        Когда вы сидите на светофоре и включаете передачу, вы, по сути, вдавливаете три основные части сцепления друг в друга: пружину, подшипник и диафрагму. В конце концов, это их изнашивает.

        Если у вас изнашивается сцепление, вам придется его заменить, а это задача не из дешевых. Это будет стоить вам много денег и времени. Вместо этого включите нейтраль и отпустите сцепление. Это позволяет ему, так сказать, «расслабиться».

        Распространенный аргумент в пользу противоположной стороны заключается в том, что включенная передача позволяет вам сразу же двинуться с места, если это необходимо.Если вы не ленивец, то, вероятно, вам потребуется всего лишь секунда, чтобы включить передачу. Так что не беспокойтесь об этом. Защитите свое сцепление.

        Люди часто говорят, что лучше оставить машину включенной, если вам нужно сразу же уехать. Что ж, давайте будем честными, сколько времени у вас уходит на то, чтобы включить передачу? Ну разве ты ленивец, наверное, под вторым, верно? Вы не экономите время.

        Итог: Когда вы включаете нейтраль на стоп-сигнале, вы уменьшаете общий износ сцепления.

        Давайте просто на минутку оценим этого ленивца за рулем.Замечательная попытка, мистер Ленивец.

        # 2 Не используйте сцепление, чтобы удержаться на холме

        Почему это плохо : Изнашивается фрикционный материал и сцепление.

        Обычная привычка людей - нажимать на педаль сцепления (многократно нажимать на нее), чтобы избежать скатывания с холма. То, что вы делаете на самом деле , - это сжигание фрикционного материала на вашем диске сцепления.

        Это означает, что ваше сцепление вращается с одной скоростью, в то время как нажимной диск вашего двигателя (который зажат между этим диском и маховиком) движется с другой скоростью.Они работают друг против друга! Это изнашивает фрикционный материал и, следовательно, сцепление.

        Вместо этого попробуйте несколько простых приемов!

        • В некоторых автомобилях есть функция удержания тормоза. Когда вы находитесь на холме, и вы нажимаете на сцепление, когда вы медленно снимаете ногу с тормоза, тормоз будет удерживаться за вас! Отсюда и название, да!
        • Однако у некоторых автомобилей нет фиксаторов тормоза. В этой ситуации вам просто нужно быстро нажать на педаль газа, одновременно выключая сцепление.Постарайтесь сделать переход как можно более плавным. Можно немного откатиться, но это не будет ничего значительного.
        • Что произойдет, если вы окажетесь на крутом холме, а за вами будет машина? Внезапно машина превращается в Феррари, и вы представляете, как несетесь обратно в нее со скоростью света. Расслабьтесь, у вас есть простой способ маневрировать, если вы столкнетесь с подобной ситуацией. Поднимите электрический тормоз. Нажмите педаль сцепления. Поставьте ногу на тормоз. Теперь вы можете медленно отпустить ногу с тормоза, включить передачу, ослабить сцепление и, когда почувствуете, что оно начинает кусаться, отпустите E-тормоз и вперед! *

        * Для большей уверенности потренируйтесь на плоской поверхности, чтобы овладеть ею

        Итог: Есть способы избежать скатывания с холма, не удерживая сцепление.


        # 3 Не держите руку на рычаге переключения передач

        Почему это плохо : Это изнашивает ваше сцепление, и это просто небезопасно.

        Это немного удивительно. Вес вашей руки может привести к трению деталей, отвечающих за переключение передач. Через какое-то время это их действительно раздражает. Это заставит вашу машину выскочить из строя, и, откровенно говоря, это отстой.

        Не думаете, что ваша рука весит очень много? Ты прав. Но тот факт, что ваша рука приподнята, означает, что дополнительное давление проходит через ваше плечо, мимо предплечья, через вашу руку.

        Тяжелые руки в сторону, удерживать рычаг переключения передач не рекомендуется из соображений безопасности. Нам не нравится это слышать, но вы должны держать обе руки на рулевом колесе во время вождения, если только вы не переключаете передачи.

        Итог: Ваше переключение передач - это не упор для рук.


        Оставьте им 10 и 2, ребята.

        # 4 Не нажимайте педаль газа, когда двигатель работает на низких оборотах

        Почему это плохо: Вредно для вашего двигателя.

        Когда вы начинаете нажимать педаль газа на низких оборотах, вы посылаете своему автомобилю смешанный сигнал.

        Ваша машина думает, что она должна расслабляться, в то время как ваша нога говорит ей наступить на нее. Это приводит к перегрузке двигателя, что в конечном итоге приводит к необходимости ремонта.

        Это то, что называется «тащить двигатель».

        Вместо того, чтобы поливать его, когда вы находитесь на передаче 5 , просто переключите на пониженную передачу. Вы даже можете пропустить пару передач, если это необходимо, при условии, что вы соответствуете оборотам (метод, предотвращающий сотрясение трансмиссии при понижении передачи).

        Итог: Не тяните за двигатель. В конечном итоге это вызовет у вас серьезные проблемы.


        # 5 Не держите ногу на сцеплении во время вождения

        Почему это плохо: Это приведет к износу вашего сцепления.

        Вы уже слышали этот термин. Это называется «езда на сцеплении».

        Давайте выразим это как можно проще. Клатч - это не место отдыха для вашей ноги. Даже если вы думаете, что никакого давления нет, безусловно, оно есть, и это плохие новости.

        Ваша нога выжимает педаль сцепления вниз, а затем заставляет ее ослабить провисание. Это, в свою очередь, вызывает проскальзывание фрикционного диска сцепления, вызывая нагревание и, в конечном итоге, изнашивая сцепление.

        Что все это значит? Приличный счет, когда вам в конце концов придется заменить сцепление.

        Если поставить ногу на педаль, это также означает, что сцепление может быть задействовано не полностью. Это может вызвать серьезное проскальзывание диска сцепления (а также износ сцепления).

        Итог: Ставить ногу на сцепление - плохая привычка, поэтому старайтесь избегать ее как можно чаще.

        Можете ли вы водить машину с пробуксовкой сцепления?

        Проблемы с автомобилем могут возникнуть в любой момент, включая сломанное или изношенное сцепление.

        Эй, может быть, вы слишком долго игнорировали симптомы, но сейчас не стоит останавливаться на этом.

        Очевидно, вам рано или поздно придется это исправить. А пока вам нужно жить беспокойной жизнью.

        Есть работа, детская тренировка по футболу, и у вас свидание за ужином с приятелем вашего друга.

        Можете ли вы продолжать водить машину, как она есть, или вам нужно разобраться со своей машиной, прежде чем продолжать жить?

        Проблема со сцеплением зависит от степени серьезности.

        В некоторых случаях вы можете некоторое время прихрамывать, прежде чем ваше сцепление полностью разорвется.

        В остальных случаях даже квартал объехать нельзя.

        СЦЕПЛЕНИЕ С ПРОКЛАДКОЙ

        Можете ли вы вести машину с пробуксовкой?

        Это сложный вопрос, потому что есть разные степени того, что вы бы назвали «скольжением».

        Обычно сцепление начинает пробуксовывать на первой передаче при ускорении, часто при умеренном или резком ускорении.

        Это когда диск сцепления не может выдерживать крутящий момент двигателя на низкой передаче, но на высокой передаче или при небольшом ускорении все в порядке.

        Вы можете проработать часы, дни или даже недели, когда ваше сцепление только начинает проскальзывать.

        Но если сцепление вашего автомобиля начинает проскальзывать, когда вы едете на более высоких передачах, скажем, на третьей передаче и выше, то вскоре вы окажетесь в затруднительном положении.

        У него недостаточная стойкость к фрикционному материалу, чтобы доставить вас очень далеко.Не упустите шанс. Исправьте это сейчас.

        ЗАТОЧНЫЕ ШЕСТЕРНИ

        Одной из наиболее частых проблем при управлении автомобилем с механической коробкой передач является шлифовка шестерен.

        Но знаете ли вы, что водитель не всегда виноват?

        Возможно, нажимной диск, упорный подшипник или механизм выключения сцепления не выключаются полностью, в результате чего диск сцепления остается в зацеплении с маховиком.

        Когда это происходит, входной вал трансмиссии продолжает вращаться - слишком быстро, чтобы рычаг переключения передач включал передачу быстро и бесшумно.

        Если вы время от времени шлифуете шестерни при переключении передач, назначьте встречу, чтобы починить их в удобное для вас время.

        Но после того, как вы достаточно долго избегали ремонта и с трудом можете включить рычаг переключения передач обеими руками, припаркуйте машину, пока не почините ее.

        ШЕСТЕРНИ НЕ ВКЛЮЧАЮТСЯ

        Из-за ряда проблем трансмиссия вообще не включается.

        Это может быть сломанный диск сцепления, отказавший упорный / выжимной подшипник, негерметичный рабочий цилиндр или главный цилиндр или даже сломанные пальцы на нажимном диске.

        Вот в чем дело: если вы не можете включить передачу, вы никуда не поедете. Ваше сцепление сломано.

        В лучшем случае вы можете притвориться, что водите машину, как ребенок, издавая ртом глупые звуки «ВРООМ».

        Если серьезно, то водить машину, у которой, как вы знаете, есть проблемы со сцеплением, - не лучшая идея.

        Трудно сказать, как долго это продлится.

        Если ваше сцепление полностью выйдет из строя во время движения в пробке, вы можете подвергнуть опасности себя и других.

        Если у вас возникли проблемы со сцеплением, настоятельно рекомендуется обратиться к квалифицированному механику.

        Вы можете использовать AutoGuru для удобного поиска, сравнения и бронирования высококачественных местных механиков в Интернете!

        Как управлять автомобилем с механической коробкой передач с поломанным сцеплением

        Если вы управляете автомобилем с механической коробкой передач, скорее всего, наступит момент, когда износится сцепление или сломается педаль сцепления. Обычно педали сцепления прочные и не выходят из строя - хотя все же возможно, что педаль может сломаться в шарнире, рычаге педали или в одном из рычагов или тросов, чтобы включить или выключить сцепление.

        • Предупреждение : Вождение автомобиля с сломанным сцеплением, скорее всего, приведет к дальнейшему повреждению сцепления, коробки передач, переключателя или стартера. Используйте это только в крайнем случае.

        Часть 1 из 3: Запуск двигателя без сцепления

        Если ваш автомобиль оборудован механической коробкой передач и у вас сломалась педаль сцепления, вашей первой задачей будет завести машину. В каждом современном автомобиле с механической коробкой передач есть выключатель блокировки зажигания, который предотвращает запуск двигателя на передаче.

        Шаг 1. Расположите автомобиль так, чтобы перед вами не было препятствий . Если вы находитесь на стоянке или в стойле, вам нужно будет выехать на полосу, чтобы перед вами был свободный путь.

        Попросите друзей и прохожих поблизости подтолкнуть вас.

        Установите трансмиссию в центральное нейтральное положение и сядьте на сиденье водителя.

        Попросите толкателей толкать ваш автомобиль на полосу, пока вы управляете. Ни в коем случае не нажимайте на тормоз, когда вашу машину толкают, иначе вы можете поранить одного из своих помощников.

        Шаг 2: Попробуйте завести автомобиль, когда рычаг переключения передач находится на первой передаче . Будьте готовы к вождению, как только повернете ключ.

        Прижмите педаль сцепления к полу, даже если педаль не работает должным образом.

        Когда вы поворачиваете ключ, ваш двигатель может не запуститься, если с педалью сцепления связан выключатель блокировки зажигания.

        Если ваш автомобиль не оборудован выключателем блокировки зажигания сцепления, он будет крениться вперед, когда вы поворачиваете ключ.

        Продолжайте провернуть зажигание, пока двигатель вашего автомобиля не запустится. Не запускайте двигатель дольше пяти секунд за раз, иначе вы можете повредить стартер, перегрузить зажигание и сжечь предохранитель.

        Ваш автомобиль будет последовательно крениться, пока не наберет достаточно скорости, чтобы продолжать движение.

        Когда двигатель запустится, прекратите проворачивание и медленно и осторожно отъезжайте.

        Шаг 3: Заведите автомобиль на нейтрали . Если вы не можете завести машину на передаче, заведите ее на нейтрали.

        Автомобили с механической коробкой передач можно запустить, если переключатель передач находится в нейтральном положении без нажатия сцепления.

        При запущенном двигателе на холостом ходу с силой включите первую передачу.

        Сильно нажмите, надеясь включить рычаг переключения передач. Когда это произойдет, ваша машина будет крениться вперед.

        Двигатель может заглохнуть, если он так резко включает передачу. Для успеха может потребоваться несколько попыток.

        Если при переключении передач включается передача, а двигатель продолжает работать, дайте машине немного газа и начните медленно ускоряться.

        Часть 2 из 3: Повышение передачи без сцепления

        Повышение передачи возможно без сцепления. Чтобы выполнять быстрые смены, требуется немного практики, но даже если вы пропустите смену в первый раз, вы можете попробовать снова без последствий.

        Шаг 1: Ускорьтесь до точки, в которой вам нужно сместить . Некоторые автомобили оснащены предупреждениями или индикаторами, которые загораются, когда вам нужно переключиться на следующую высшую передачу.

        Шаг 2: Вытяните рычаг переключения передач .Одновременно отпустите педаль акселератора и с силой вытащите переключатель с текущей передачи.

        Если вы точно рассчитаете время, не потребуется слишком много усилий, чтобы вывести переключатель из строя.

        Вы хотите выключить передачу до того, как машина начнет замедляться. Если автомобиль замедлится до того, как вы выключите передачу, вам нужно будет увеличить скорость и попробовать еще раз.

        Шаг 3: Немедленно переключите передачу на следующую высшую передачу . Если вы ехали на первой передаче, вы включите вторую передачу.

        Включите передачу, когда обороты падают с более высоких оборотов по сравнению с предыдущей передачей.

        Удерживайте переключатель передач в желаемом положении, когда обороты падают, пока он не проскальзывает.

        Шаг 4: Повторите попытки принудительно включить передачу по мере необходимости . Если обороты падают до холостого хода, а вы не включаете следующую передачу, увеличьте обороты двигателя и дайте ему снова упасть, пытаясь принудительно включить переключатель.

        Когда рычаг переключения передач переключается на передачу, быстро нажмите на педаль акселератора, чтобы автомобиль не дергался и не замедлялся.

        Когда ваша трансмиссия переключится на следующую передачу, произойдет значительный толчок.

        Шаг 5: снова увеличьте скорость и повторите . Увеличьте скорость и повторите, чтобы перейти на следующую высшую передачу, пока не достигнете крейсерской скорости.

        Часть 3 из 3: Понизьте передачу без сцепления

        Если вы замедляете движение до полной остановки, вы можете просто резко вытащить рычаг переключения передач из текущей передачи, оставить его в нейтральном положении и задействовать тормоза. Если вы замедляете движение, но продолжаете двигаться на более низкой скорости, вам необходимо переключить трансмиссию на более низкую передачу.

        Шаг 1: Когда вам нужно переключить на пониженную передачу, вытащите рычаг переключения передач с текущей передачи . У вас есть несколько секунд на это, так что не торопитесь.

        Шаг 2: Увеличьте обороты до уровня, при котором вы обычно переключаете на повышенную передачу . Увеличьте обороты двигателя примерно до такой скорости, при которой вы бы перешли на следующую передачу.

        Например, на бензиновом двигателе вы обычно переключаете на повышенную передачу примерно на 3000 об / мин. Разогрейте двигатель до этой скорости на нейтрали.

        Шаг 3: С усилием переведите рычаг переключения передач на низшую передачу . Когда вы работаете на повышенных оборотах двигателя, одновременно отпустите педаль акселератора и переведите переключение на следующую пониженную передачу.

        Если это не сработает с первой попытки, быстро повторите попытку.

        Шаг 4: Дросселировать двигатель . Как только рычаг переключения передач включит передачу, дайте ей немного дроссельной заслонки, чтобы продолжить движение.

        Повторите это, если необходимо, чтобы снизить скорость.

        Когда придет время остановиться, просто резко выключите рычаг переключения передач и, вместо переключения на понижающую передачу, оставьте его в нейтральном положении. Притормозите до полной остановки и выключите двигатель.

        Если вы управляете автомобилем со сцеплением, которое не работает должным образом, делайте это очень экономно и только в крайнем случае. Как только вы доберетесь до места назначения, попросите обученного механика, например, из YourMechanic, проверить ваше сцепление и при необходимости отремонтировать его.

        Как управлять автомобилем с механической коробкой передач с поломанным сцеплением

        Если вы управляете автомобилем с механической коробкой передач, скорее всего, наступит момент, когда износится сцепление или сломается педаль сцепления.Обычно педали сцепления прочные и не выходят из строя - хотя все же возможно, что педаль может сломаться в шарнире, рычаге педали или в одном из рычагов или тросов, чтобы включить или выключить сцепление.

        • Предупреждение : Вождение автомобиля с сломанным сцеплением, скорее всего, приведет к дальнейшему повреждению сцепления, коробки передач, переключателя или стартера. Используйте это только в крайнем случае.

        Часть 1 из 3: Запуск двигателя без сцепления

        Если ваш автомобиль оборудован механической коробкой передач и у вас сломалась педаль сцепления, вашей первой задачей будет завести машину.В каждом современном автомобиле с механической коробкой передач есть выключатель блокировки зажигания, который предотвращает запуск двигателя на передаче.

        Шаг 1. Расположите автомобиль так, чтобы перед вами не было препятствий . Если вы находитесь на стоянке или в стойле, вам нужно будет выехать на полосу, чтобы перед вами был свободный путь.

        Попросите друзей и прохожих поблизости подтолкнуть вас.

        Установите трансмиссию в центральное нейтральное положение и сядьте на сиденье водителя.

        Попросите толкателей толкать ваш автомобиль на полосу, пока вы управляете. Ни в коем случае не нажимайте на тормоз, когда вашу машину толкают, иначе вы можете поранить одного из своих помощников.

        Шаг 2: Попробуйте завести автомобиль, когда рычаг переключения передач находится на первой передаче . Будьте готовы к вождению, как только повернете ключ.

        Прижмите педаль сцепления к полу, даже если педаль не работает должным образом.

        Когда вы поворачиваете ключ, ваш двигатель может не завестись, если с педалью сцепления связан выключатель блокировки зажигания.

        Если ваш автомобиль не оборудован выключателем блокировки зажигания сцепления, он будет крениться вперед, когда вы поворачиваете ключ.

        Продолжайте провернуть зажигание, пока двигатель вашего автомобиля не запустится. Не запускайте двигатель дольше пяти секунд за раз, иначе вы можете повредить стартер, перегрузить зажигание и сжечь предохранитель.

        Ваш автомобиль будет последовательно крениться, пока не наберет достаточно скорости, чтобы продолжать движение.

        Когда двигатель запустится, прекратите проворачивание и медленно и осторожно отъезжайте.

        Шаг 3: Заведите автомобиль на нейтрали . Если вы не можете завести машину на передаче, заведите ее на нейтрали.

        Автомобили с механической коробкой передач можно запустить, если переключатель передач находится в нейтральном положении без нажатия сцепления.

        При запущенном двигателе на холостом ходу с силой включите первую передачу.

        Сильно нажмите, надеясь включить рычаг переключения передач. Когда это произойдет, ваша машина будет крениться вперед.

        Двигатель может заглохнуть, если он так резко включает передачу.Для успеха может потребоваться несколько попыток.

        Если при переключении передач включается передача, а двигатель продолжает работать, дайте машине немного газа и начните медленно ускоряться.

        Часть 2 из 3: Повышение передачи без сцепления

        Повышение передачи возможно без сцепления. Чтобы выполнять быстрые смены, требуется немного практики, но даже если вы пропустите смену в первый раз, вы можете попробовать снова без последствий.

        Шаг 1: Ускорьтесь до точки, в которой вам нужно сместить .Некоторые автомобили оснащены предупреждениями или индикаторами, которые загораются, когда вам нужно переключиться на следующую высшую передачу.

        Шаг 2: Вытяните рычаг переключения передач . Одновременно отпустите педаль акселератора и с силой вытащите переключатель с текущей передачи.

        Если вы точно рассчитаете время, не потребуется слишком много усилий, чтобы вывести переключатель из строя.

        Вы хотите выключить передачу до того, как машина начнет замедляться. Если автомобиль замедлится до того, как вы выключите передачу, вам нужно будет увеличить скорость и попробовать еще раз.

        Шаг 3: Немедленно переключите передачу на следующую высшую передачу . Если вы ехали на первой передаче, вы включите вторую передачу.

        Включите передачу, когда обороты падают с более высоких оборотов по сравнению с предыдущей передачей.

        Удерживайте переключатель в нужном положении, когда обороты падают, пока он не проскальзывает.

        Шаг 4: Повторите попытки принудительно включить передачу по мере необходимости . Если обороты падают до холостого хода, а вы не включаете следующую передачу, увеличьте обороты двигателя и дайте ему снова упасть, пытаясь принудительно включить переключатель.

        Когда рычаг переключения передач переключается на передачу, быстро нажмите на педаль акселератора, чтобы автомобиль не дергался и не замедлялся.

        Когда ваша трансмиссия переключится на следующую передачу, произойдет значительный толчок.

        Шаг 5: снова увеличьте скорость и повторите . Увеличьте скорость и повторите, чтобы перейти на следующую высшую передачу, пока не достигнете крейсерской скорости.

        Часть 3 из 3: Понизьте передачу без сцепления

        Если вы замедляете движение до полной остановки, вы можете просто резко вытащить рычаг переключения передач из текущей передачи, оставить его в нейтральном положении и задействовать тормоза.Если вы замедляете движение, но продолжаете двигаться на более низкой скорости, вам необходимо переключить трансмиссию на более низкую передачу.

        Шаг 1: Когда вам нужно переключить на пониженную передачу, вытащите рычаг переключения передач с текущей передачи . У вас есть несколько секунд на это, так что не торопитесь.

        Шаг 2: Увеличьте обороты до уровня, при котором вы обычно переключаете на повышенную передачу . Увеличьте обороты двигателя примерно до такой скорости, при которой вы бы перешли на следующую передачу.

        Например, на бензиновом двигателе вы обычно переключаете на повышенную передачу примерно на 3000 об / мин.Разогрейте двигатель до этой скорости на нейтрали.

        Шаг 3: С усилием переведите рычаг переключения передач на низшую передачу . Когда вы работаете на повышенных оборотах двигателя, одновременно отпустите педаль акселератора и переведите переключение на следующую пониженную передачу.

        Если это не сработает с первой попытки, быстро повторите попытку.

        Шаг 4: Дросселировать двигатель . Как только рычаг переключения передач включит передачу, дайте ей немного дроссельной заслонки, чтобы продолжить движение.

        Повторите это, если необходимо, чтобы снизить скорость.

        Когда придет время остановиться, просто резко выключите рычаг переключения передач и, вместо переключения на понижающую передачу, оставьте его в нейтральном положении. Притормозите до полной остановки и выключите двигатель.

        Если вы управляете автомобилем со сцеплением, которое не работает должным образом, делайте это очень экономно и только в крайнем случае. Как только вы доберетесь до места назначения, попросите обученного механика, например, из YourMechanic, проверить ваше сцепление и при необходимости отремонтировать его.

        Как ваше вождение влияет на сцепление

        Опубликовано: 29 марта 2017 г.

        Вне «мистера сцепления» вам будет сложно найти человека или группу людей, которые проводят много времени, думая об этой «вещи», обычно управляемой педалью под левой ногой, которая делает возможным переключение передач.Но сцепления являются неотъемлемой частью большинства автомобилей (даже с автоматической коробкой передач), поэтому стоит немного узнать о том, как они работают, чтобы вы могли сохранить свою жизнь и сэкономить дорогостоящую поездку в гараж.

        Упрощенно, муфта имеет два диска. Первый - это стальной маховик, который вы видите слева от изображения. Он прикреплен к коленчатому валу (коленчатый вал преобразует поступательное движение поршней в энергию вращения).

        Второй - диск сцепления, также известный как шлицевой фрикционный диск или центральный диск.Это передает привод от двигателя на первичный вал коробки передач. Также имеется нажимная пластина, содержащая подрессоренный механизм, который прикреплен болтами к маховику, чтобы прижимать фрикционный диск к маховику и далее к исполнительному механизму.

        В исходном положении (т.е. до того, как вы поставите ногу на сцепление), два диска плотно зажаты друг от друга. Когда вы кладете ногу на сцепление, сила, создаваемая прижимной пластиной, снимается, что позволяет им разойтись. При этом вы на мгновение отключаете привод от двигателя к коробке передач, что позволяет вам переключать передачи.Как только вы убираете ногу с педали сцепления, зажимное усилие восстанавливается, и движение возобновляется.

        В современных гоночных автомобилях и высокопроизводительных дорожных автомобилях часто встречается двухдисковое сцепление. Он включает в себя две фрикционные пластины и обеспечивает двойное усилие зажима при повторном зацеплении с маховиком. Если вы имеете дело с автомобилем мощностью более 500 лошадиных сил, это чрезвычайно полезно, хотя, вероятно, вам придется вдвое сильнее нажать на педаль сцепления, чтобы переключить передачу.

        Сокращение срока службы сцепления
        Если вы испытываете трудности с запуском в гору или парковкой в ​​ограниченном пространстве, возможно, вы попадали в ситуации, когда ваш двигатель развивает заоблачные обороты, а автомобиль движется только вперед. или назад со скоростью одна или две мили в час. Обычно в этой ситуации у водителя сцепление находится в полунажатом состоянии, а это означает, что, хотя фрикционный диск и маховик собрались вместе, отсутствие давления между ними вызывает проскальзывание дисков.Если вы находите ситуацию особенно сложной и вам требуется довольно много времени, чтобы выполнить маневр, вы, вероятно, почувствуете запах горящего сцепления, поскольку трение между скользящими дисками нагревает компоненты. Нежелательное тепло проникает через гидроцилиндр привода и может вызвать выход гидравлических уплотнений. Даже если этого не происходит, такое проскальзывание сцепления можно сравнить с зачисткой дерева кусочком стекла / наждачной бумаги.Изначально бумага шероховатая и крепкая, но со временем хватка изнашивается, и остается гладкий фрикционный диск, который не может удерживать маховик, создавая движение.

        И это не единственная ситуация, когда вы, как водитель, рискуете носить сцепление. Важно обращать особое внимание на то, как рано вы нажимаете на педаль газа в конце каждого переключения передачи. Включите газ слишком рано, прежде чем фрикционный диск будет полностью зажат на маховике, и вы столкнетесь с аналогичной проблемой с пробуксовкой сцепления, трением, нагревом и сокращением срока службы сцепления.

        Следует ли мне неукоснительно нажимать педаль сцепления до пола каждый раз, когда я переключаю передачу?
        У каждого сцепления будет своя точка зажима, некоторые намного ниже, чем другие. При движении по дороге или по трассе вам необходимо приложить достаточное давление, а затем позволить педали пройти достаточно далеко, чтобы фрикционный диск мог «свободно вращаться» независимо от маховика. Если этого не добиться, сцепление будет «тянуть». Вы узнаете, тянет ли ваше сцепление, потому что вам будет трудно включать передачи, потому что коробка передач все еще вращается, хотя и медленно.Обычно это приводит к тому, что водитель заставляет автомобиль включить передачу, что потенциально приводит к износу внутренних деталей коробки передач, а также сокращает срок службы сцепления.

        Я слышал, что вы можете переключать передачи без сцепления - как это возможно?
        Да, переключение передач без сцепления возможно, но не рекомендуется. Для переключения передач без сцепления требуется, чтобы скорость, на которой вы сейчас находитесь, и передача, на которую вы переключаетесь, были согласованы. На самом деле это можно сделать только при низких или средних оборотах двигателя.Чем быстрее вы едете, тем сложнее становится и, конечно же, количество проб и ошибок, необходимых для выполнения задачи, может привести к повреждению коробки передач и трансмиссии. Есть еще и аспект безопасности. Ваше решение о переключении передач должно основываться на дорожных условиях. Если вам нужно сосредоточить свой мозг на согласовании скоростей передачи для переключения без сцепления, вы определенно не будете думать о планировании опасностей на дороге впереди. На переключение передач без сцепления уходит больше времени, чем на обычное переключение, так что это означает, что вам нужно больше времени, не снимая рук с рулевого колеса, и повышается вероятность того, что вы закончите движение по инерции из-за того, что передача не включится, что еще больше повысит требования ваша концентрация и когнитивные навыки.

        Заключительный совет
        Если ваше вождение способствует плавному точному переключению передач и продуманному нажатию на педаль акселератора, не беспокойтесь.

        Comments |0|

        Legend *) Required fields are marked
        **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
        Category: Разное
