Признаки и причины неисправности ДПДЗ (датчика положения дроссельной заслонки) на ВАЗ 2114, 2110, 2112, Калина, Нива Шевроле, Приоры

Статистика показывает, что часто проблемы с датчиком положения дроссельной заслонки возникают на автомобилях ВАЗ 2114, 2110, 2112, Калина, Нива Шевроле, Приоры. Как правило, сигнализирует об этом код ошибки p0120, но не всегда (этот момент рассмотрен подробно ниже). Кстати, другие автомобили тоже не застрахованы от такой поломки.

Код p0120 означает, что в электрической цепи между ДПДЗ и ЭБУ есть проблема, но он не указывает на сбои в работе самого устройства. Поэтому дальше мы поговорим про признаки и причины неисправности ДПДЗ, которые характерны для всех машин с инжекторной системой питания.

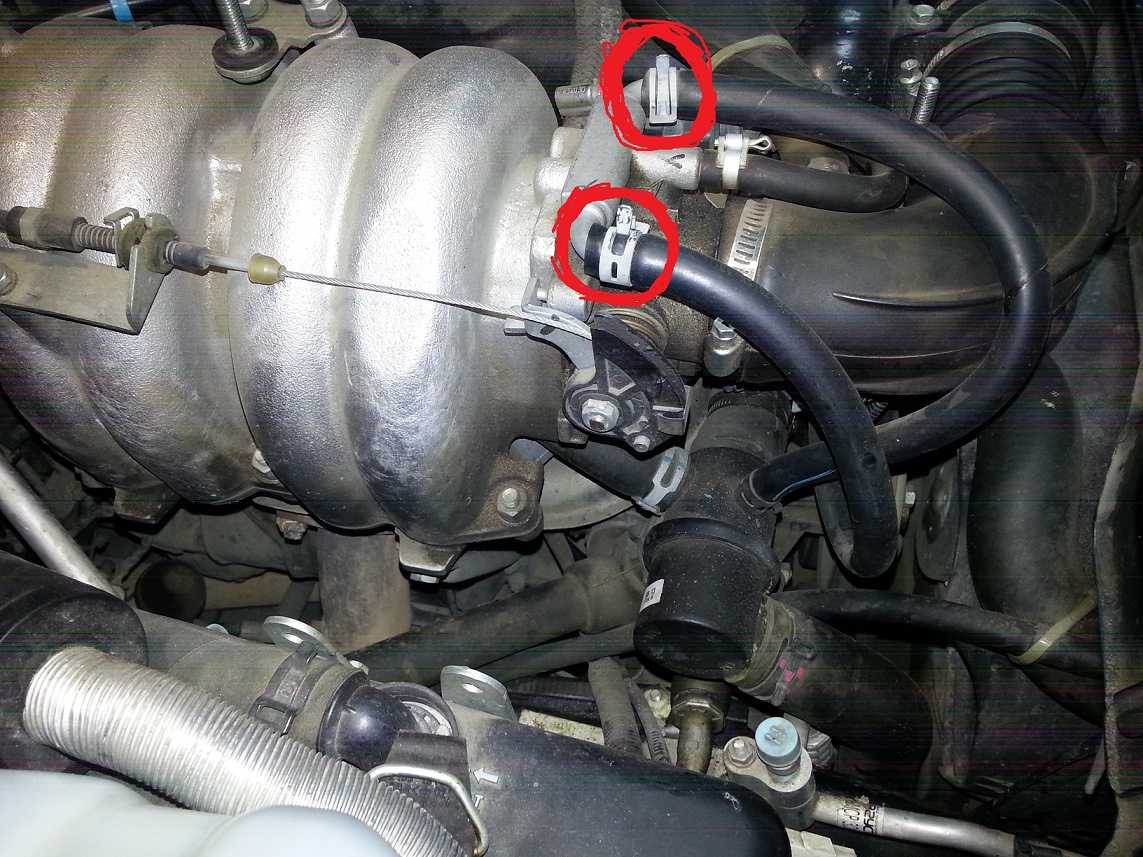

На что влияет работа датчика положения дроссельной заслонки

ДПДЗ (другое название TPS) предназначен для определения угла положения дроссельной заслонки (устанавливается на ее оси) и передачи снятых показаний ЭБУ. Также он отслеживает скорость перемещения заслонки (при резком нажатии на педаль газа) и моменты, когда она находится в крайних положениях.

От этих показаний зависит многое — электронный блок управления, на основании полученных данных, формирует правильный угол опережения зажигания при определенных режимах работы двигателя, подает команды на подачу топлива в нужной дозировке. Все это влияет на формирование оптимальной топливно-воздушной смеси, а соответственно, и на мощностные показатели мотора.

Также, на основе полученных данных ЭБУ корректирует работу электронных систем: ABS, ESP, круиз-контроль, противопробуксовочная и других.

Основные признаки выхода из строя ДПДЗ

Если устройство неисправно, то возможно появление ошибки p0120 про которую упоминалось выше, а также других ошибок показывающих, что возникли отклонения в работе датчика: P2135, P0222, P0122, P0223, P0123, P0220, P01578. Сами ошибки на приборной панели не отображаются, загорается только лампочка «Check Engine», их можно увидеть на диагностических сканерах, мобильных устройствах или ноутбуке (про это дальше).

Что касается ошибки P2135, то она характерна для современных автомобилей с электронными управлением положения ДЗ. Ее полное название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». Возникает при увеличенном сопротивлении в цепи одного из проводов (их четыре). Про ее причины в следующем разделе.

Другие признаки неисправности ДПДЗ:

1. Плавающие обороты, на холостых машину сильно трясет или она глохнет. Резкий скачек оборотов до 2000 – 3000.
2. Падает динамика авто, особенно при разгоне (провалы, рывки), буксировке, подъеме в гору, перевозки грузов, как говорят в народе, не тянет двигатель. Это же происходит по причине нестабильной работе АКПП, тут все взаимосвязано. Или, наоборот, при незначительном нажатии на педаль газа машина резко ускоряется.
3. Повышенный расход топлива — проявляться сразу же после появления сбоев в работе датчика.
4. При переходе на повышенную или пониженную передачи, включая и нейтральную, мотор глохнет.
5. Переход работы машины в аварийный режим, частота вращения коленвала не превышает 1500 оборотов в минуту, так как заслона в таком режиме приоткрыта только на 6-7%.

Такие же признаки указывают и на неисправность дроссельной заслонки, состояние которой важно периодически проверять и при необходимости чистить.

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки делятся на два типа: контактные и бесконтактные. По конструкции они разные, но методы их проверки одинаковые. Привод их может быть механическим или электрическим.

Первые механические (пленочно-резистивные или потенциометры) представляют собой ползунок с размещенными на нем контактами.

Дроссельная заслонка через привод и шестерню с валом меняя свое положение (угол наклона) перемещает по резисторным дорожкам ползунок. По напряжению от 0.7 до 4В (меняется по причине изменения сопротивления резисторных дорожек) ЭБУ понимает, где находится заслонка и корректирует подачу топлива.

Т.е. увеличение углового положения заслонки увеличивает значение напряжения постоянного тока и наоборот.

Когда водитель только включает зажигание ЭБУ получает данные от датчиков температуры о степени прогрева мотора. Исходя из этого дроссельная заслонка выставляется в предпусковое положение под определенным углом.

К примеру, на Лада Приора и Калина, где стоит два ДПДЗ (в автомобилях с электронным модулем дроссельного патрубка), в этот момент выходное сигнальное напряжение должно быть:

1. Первый вывод — в приделах 0,39-0,52В.
2. Второй — 2,78-2,91В.

Для каждой марки авто эти показатели могут отличаться, но если рассматривать вышеуказанные модели, то дальше происходит следующее:

1. Если после включения зажигания в течении 15 с. ничего не происходит (не выжимается педаль газа, не заводится мотор) ЭБУ отключает электропривод дросселя, а заслонка опускается до 7 %.
2. Через 30 секунд после включения зажигания и бездействия водителя ЭБУ закрывает заслонку полностью с дальнейшем возвращением ее в предпусковое положение.

При этом сигнальное выходное напряжение равно:

1. В первом случае 0,5-0,6В.
2. Во втором — 2,7-2,8В.

В случае обрыва в цепи датчиков дроссельной заслонки ЭБУ отключает привод дросселя и записывает в память код ошибки.

Также на автомобилях с двумя ДПДЗ, как в случае с Лада Приора и Калина, их суммарное сигнальное выходное напряжение не должно превышать 3.2-3.4В.

Принцип работы бесконтактных (магниторезистивных ДПДЗ) основан на магнитно-резистивном эффекте – выходят из строя редко, по причине отсутствия трущихся друг о друга контактов. По этой причине они надежней и служат дольше, хотя и дороже контактных.

Распространенные причины неисправности – короткое замыкание в электрических цепях, обрыв проводки.

Причины неисправности контактных датчиков

Основная причина выхода из строя – износ резистивных дорожек, приводящий к полному или частичному разрыву электрической цепи. Это приводит к передачи неправильных данных ЭБУ.

Причины неисправности контактных датчиков:

1. Износ резисторного слоя — приводит к потере электрического контакта. Это может произойти как в начале движения ползунка (характерно при пониженном напряжении на выходе датчика), так и на другом участке дорожек.
2. Облом или износ наконечника.
3. Износ приводных шестерен.
4. Замыкание сигнальной или электрической цепей.
5. Обрыв проводки, особенно это касается автомобилей ВАЗ, у которых провода не отличается надежностью.
6. Окисление контактов и загрязнение разъемов.

Большинство причин диагностируется визуально после разбора устройства и с помощью мультиметра.

Что касается ошибки P2135, про которую упоминалось в предыдущем разделе, ее причины:

• плохая «масса» контакта ЭБУ;
• окисление контактов в разъеме;
• неисправность главного реле;
• короткое замыкание и другие причины.

Диагностика неисправностей датчика дроссельной заслонки

Первое, что нужно понять, если датчик положения дроссельной заслонки вышел из строя, то ремонту он не подлежит, а меняется в сборе.

Диагностика производится мультиметром путем замера постоянного напряжения или сопротивления в цепи, также применяется сканер.

На начальном этапе проверки ДПДЗ для замеров показаний напряжения (питающего и сигнального) понадобиться мультиметр.

Проверка мультиметром (предпочтительный метод)

Порядок проверки:

1. Включите зажигание.
2. Проверьте подается ли питание на датчик. Для этого отсоедините фишку и замерьте показания напряжения на подходящих к датчику проводах. Для этого выставьте переключатель на приборе в положение «20В» и замерьте показания (норма 4.5-5.5В). Если напряжение отсутствует, то ищем обрыв в цепи или другую причину.
3. Проверяем наличие сигнального напряжения, поступающего от датчика к ЭБУ при полностью закрытой и открытой заслонке. Для этого «-» мультиметра ставим на массу (блок двигателя или АКБ), а «+» подсоединяем к третьему сигнальному контакту. При закрытой заслонки (отжата педаль газа) напряжение не должно превышать 0.6-0.7В. При полностью открытой (акселератор полностью выжат) – не менее 4В.
4. Дальше проверяем на наличие скачкообразного напряжения при перемещении заслонки между положениями «закрыто» и «полностью открыто». Для этого используйте дополнительный провод, который вставьте в Pin провода, идущего к ЭБУ, а второй конец подключите к плюсу прибора. Контактор оденьте обратно на датчик. Постепенно нажимайте педаль газа или тяните за тросик и следите за показаниями прибора. Напряжение должно увеличиваться и уменьшаться плавно. Если происходят скачки U, это значит, что резисторные дорожки в некоторых местах износились и ДПДЗ подлежит замене.

Проверить датчик можно и путем замера его сопротивления. Для этого так же применяется мультиметр переключенный в соответствующий режим. Снимаются показания между минусовым и сигнальным контактами. Для удобства работ изделие можно снять.

Нормативные показания вазовских моделей:

1. Заслонка закрыта – 1.5 кОм.
2. Открыта – 7.5 кОм.

К примеру, у Нива Шевроле нормативные показания другие:

1. Заслонка закрыта – 2.4 кОм.
2. Открыта – 8.2 кОм.

Поэтому данные по напряжению и сопротивлению смотрите в руководстве по эксплуатации и ремонту для своей модели авто.

Процесс изменения сопротивления также должен происходит плавно без скачков. Для этого проворачивается крепление датчика.

Также читайте про признаки неисправности ДМРВ.

Проверка диагностическим прибором

Слова «диагностический прибор» звучат громко, но на самом деле достаточным будет приобрести автосканер ELM327 или Scan Tool Pro работающий на том же чипе и установить на смартфон (Android) или iPhone (iOS) специальный софт, к примеру, OpenDiag.

Также можно провести полную диагностику автомобиля через ноутбук. Или использовать мультисистемный сканер АВТОАС-F16 CAN.

Перейдя по ссылкам выше, вы получите исчерпывающую информацию как подключится к диагностическому разъему, какой софт использовать и много другой полезной информации по этой теме.

Но вкратце суть использования сканеров в том, чтобы подключиться к ЭБУ и с помощью специального софта увидеть номера ошибок в нем прописанных.

Подключение возможно по: проводу USB, WI-FI, Bluetooth. Но важно знать, что некоторые ЭБУ, особенно на старых автомобилях, не поддерживают протоколы WI-FI и Bluetooth и подключить к ним сканер ELM327 можно только через USB с переходником USB to MicroUSB Adapter. Соответственно модель сканера нужно приобретать проводную.

Лучше использовать сканеры с 32 – х разрядным чипом, они предоставляют больше возможностей по диагностике автомобиля.

Про возможные ошибки, связанные с ДПДЗ и электрической цепью, упоминалось выше, но также в ЭБУ могут быть прописаны и другие ошибки, связанные с нестабильной работой двигателя и электронных систем автомобиля. Некоторые из них можно сбросить, к примеру, «перегрев мотора».

Преимущество использования сканера – наблюдение за работой датчика в реальном времени. Для этого поворачивайте заслонку выжимая педаль газа. В программе будут отображаться изменение вольтажа, угла наклона. Резкие скачки напряжения будут указывать на проблему.

Проверка датчика положения дроссельной заслонки в домашних условиях

К примеру, вы сняли датчик и принесли его домой (зимой возится в гараже холодно).

Чтобы его проверить придется раздобыть блок питания на 5В. Отлично подойдет БП от стационарного ПК, но не ошибитесь, там есть разъемы и на 12В. Или обычная зарядка для мобильного.

Порядок проверки (распиновка проводов выше):

1. Переведите мультиметр режим замера постоянного напряжения до 20В.
2. Подключите к «-» проводу датчика «-» от блока питания и минусовой щуп от прибора.
3. К «+» проводу датчика подключаем «+» от блока питания.
4. К сигнальному проводу ДПДЗ подключаем «+» от мультиметра.
5. Вращайте ползунок отверткой или любым другим доступным способом.

Нормативные показания напряжения должны быть такие же, как указаны в разделах выше – от 0.7 до 4В.

Заключение

Если датчик положения дроссельной заслонки полностью неисправен, то скорее всего автомобиль перейдет в аварийный режим работы и далеко уехать не получиться. Если же поломка незначительная, к примеру, подгорели контакты или частично износился резисторный слой, то появятся признаки, перечисленные выше.

В принципе ездить можно, но частые перебои в работе мотора могут привести к более серьезным неисправностям. Ремонту ДПДЗ не подлежит и меняется в сборе. Тем более, что деталь копеечная, а ее замена не сложная.

С чем-то не согласны или нашли ошибку? Пишите в комментариях.
