Чертежи под сабвуфер 12 дюймов

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

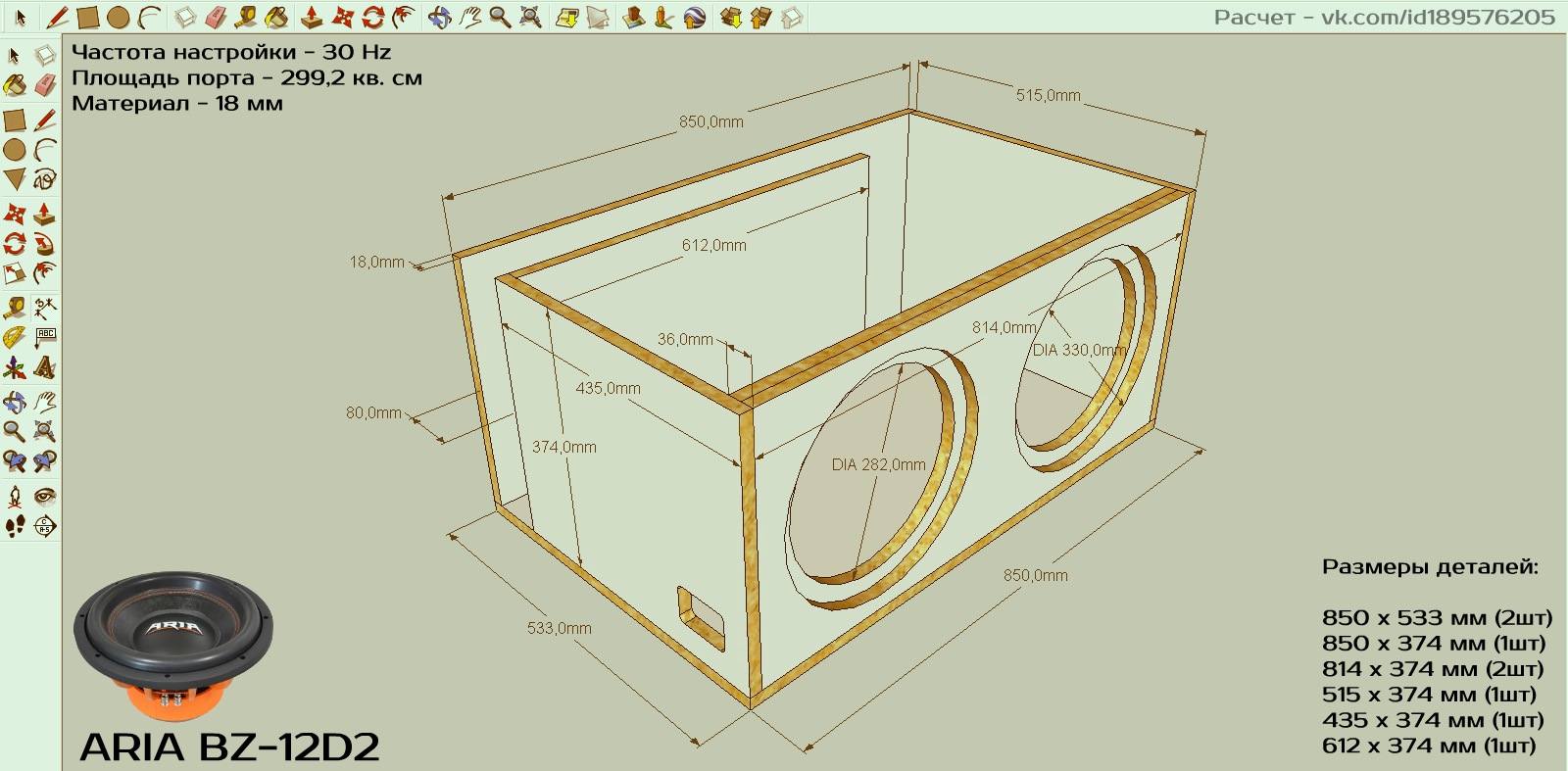

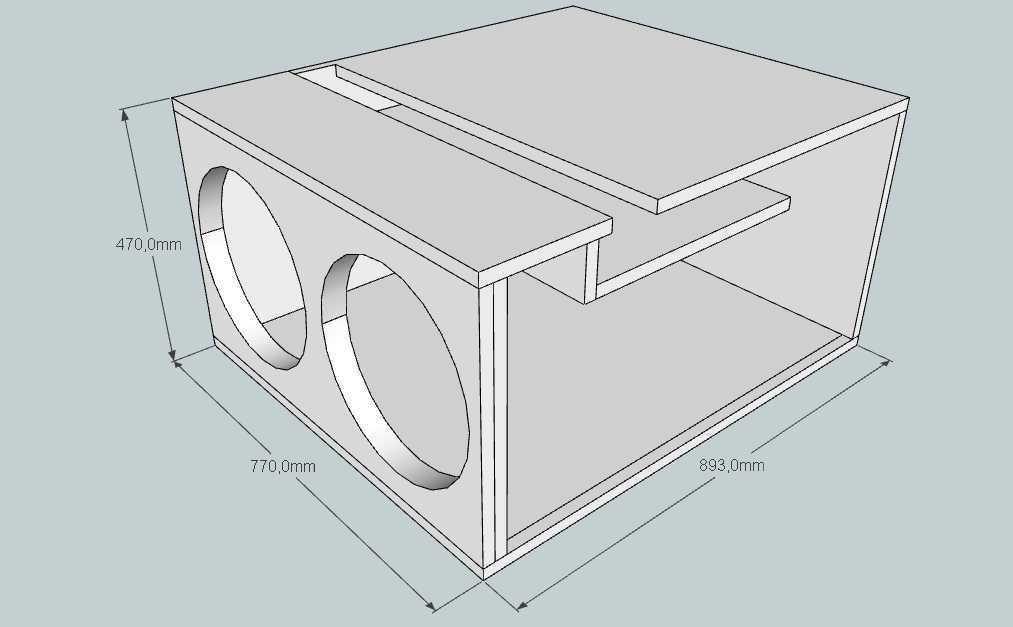

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см 2 . Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12″ T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

Короб для сабвуфера Avatar SST-2512D2

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см 2 . Частота настройки: 35.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12″ T1

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 200.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Pride Pride Eco 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 60.0 л. Площадь порта: 195.0 см 2 . Частота настройки: 37.0 Гц.

Короб для сабвуфера Pioneer TS-W306R

Фазоинверторный для сабвуфера 12 дюймов | Труба (боковая панель)
Чистый внутренний объем: 43.0 л. Внутренний диаметр трубы: 76.0 мм Частота настройки: 36.0 Гц.

© 2019 – Программа для расчета короба сабвуфера. Вся информация, представленная на данном веб-сайте предназначена для свободного просмотра неограниченного круга лиц. Разрешается использование материалов (распечатывание, копирование) при условии указания ссылки на источник. Вопросы и замечания принимаются на [email protected]

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях правильного функционирования и улучшения сервиса.

В итоге приобрел саб JBL GT5-12.

Общие характеристики
Типоразмер 30 см (12 дюйм.)
Мощность 275 Вт (номинальная), 1100 Вт (максимальная)

Чувствительность 93 дБ
Диапазон воспроизводимых частот 23 — 450 Гц
Импеданс 4 Ом

Установочная глубина 164 мм
Резонансная частота (Fs) 29 Гц
Полная добротность (Qts) 0.58
Эквивалентный объем (Vas) 54 л

Головку выбирал по параметрам Тиля — Смолла: Fs, Qts, Vas.
Хотелось мягкого низкого баса с более менее ровной ачх.
Размеры и литраж для короба вычислил тут: www.rockfordfosgate.com/S…ort/rftech.aspx#boxwizard .
Получилось примерно 36 литров чистый объем.
Считаем коэффициент по формуле: SQRT(1+Vas/V) = корень(1+54/36)=1.58
где V — объем короба.
Резонансная частота саба в коробе должна получиться: 29*1,58=45,8 Гц
Полная добротность в коробе: 0,58*1,58=0,92

Из всех типов коробов выбрал самый музыкальный — ЗЯ.
Заранее рассчитал размеры короба, выбор пал на трапецию, место установки — в багажник к спинкам задних сидений,
Заказал на предприятии по чертежам короб для саба (самому не охото было пилить), все пришло в отличном виде, миллиметр в миллиметр =).

Закупил саморезов, шурупов и клея, а санитарный герметик остался после ремонта в ванной.

Сабвуферный динамик это главный компонент в построение мощного и качественного баса. Но не менее важную роль играет короб куда вы его поместите. В зависимости от расчёта и вида короба один и тот же сабвуферный динамик можно заставить играть по-разному. К примеру, сделать бас более мягким или жёстким, быстрым или громким. А если короб рассчитан неправильно то и вовсе разочароваться в приобретённом сабвуфере. В данном разделе нашего информационного портала вы найдёте: различные чертежи коробов на популярные сабвуферные динамики рассчитанные и проверенные профессионалами. Сможете выбрать ту настройку короба, которая наиболее подходит под ваш музыкальный вкус. Готовую деталировку с размерами деталей. т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. В любом случае всё рутинную работу; какой нужен литраж короба, какая должна быть длина или объём порта, и многое много другое мы взяли на себя. Вам остаётся скачать расчёт короба для сабвуфера, напилить, скрутить, при желании обтянуть и радоваться громкому и качественному басу.

Какой объем нужен для 12 сабвуфера — Строй Обзор

На чтение 11 мин Просмотров 75 Опубликовано

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

  • для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
  • для 10-дюймового (25 см) 13-23 литров чистого объема,
  • для 12-дюймового (30 см) 24-37 литров чистого объема,
  • для 15-дюймового (38 см) 38-57- литров чистого объема
  • а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

  1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
  2. Несложный расчет корпуса;
  3. Перенастройка в случае необходимости. Это особенно важно для новичков;
  4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

  • ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
  • Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
  • Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.


ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

  • для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
  • для 10-дюймового динамика (25 см) – 34-46 литров,
  • для 12-дюймового (30 см) – 47-78 литров,
  • для 15-дюймового (38 см) – 79-120 литров
  • и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.


Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.

Итак, представляю вашему вниманию Динамик HERTZ ES 300.

Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом

Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный

НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм

Теперь необходимо знать какого типа бывают короба сабов.

Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно

Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб

Вот что у меня получилось

Расчет Закончен. Фанера куплена. Переходим к следующему этапу.

Фанера была распилена на следующие куски:

А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см

Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,

Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.

На 88 клей клеим карпет… выложу видео по котрому наклеил.


Короб под сабвуфер

Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты – корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Это «середина», рассчитанная на среднестатистического потребителя, далеко не аудиофильский и творческий формат.

Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.

Короб под сабвуфер требует точнейшего расчета, есть даже специальная программа для расчета объема короба сабвуфера. Если вы сталкиваетесь с этим вопросом впервые, лучше обратиться к профессионалам. Иначе получится плачевный результат: деньги на ветер и отсутствие звука, к которому стремимся.

Какой объем короба нужен для закрытого ящика?

  • Сабвуфер 8 дюймов – короб 8-12 литров в чистом виде
  • Сабвуфер 10 дюймов – короб 13-23 литров
  • Сабвуфер 12 дюймов – короб 24-37 литров
  • Сабвуфер 15 дюймов – короб 38-57 литров

Точный объем не обозначить, так как каждый НЧ динамик имеет свои характеристики и требования к установке, здесь немаловажна и настройка. Если объема короба будет больше, чем нужно, то низкие частоты получатся расплывчатыми, не четкими. Если меньше – бас станет «быстрым» и резким, это слишком для человеческого слуха.

Какой объем короба нужен для фазоинвертора?

  • Сабвуфер 8 дюймов – 20-33 литра в чистом виде
  • Сабвуфер 10 дюймов – 34-46 литров
  • Сабвуфер 12 дюймов – 47-78 литров
  • Сабвуфер 15 дюймов – 79-120 литров

В отличие от закрытого ящика фазоинверторный корпус может работать даже при меньших значениях, хотя и здесь важно не переборщить. Со слишком увеличенным или уменьшенным объемом вы не получите звука, в самом негативном варианте результатом станет потеря мощности и выход НЧ динамика из строя.

Сабвуфер с перевернутыми динамиками

Обычно устанавливается на демо-кары для соревнований SPL, где особенно ценится максимальное звуковое давление. Плюс – экономия объема корпуса, возможность установки нескольких сабвуферов на один короб. Диффузор динамиков «прокачивает» объем в обе стороны. Так SPL-щики и добиваются того самого «ветра», когда в салоне вибрирует все вокруг, включая обивку, «long hair», людей. Такие короба делают настоящие профессионалы, опираясь на опыт и знания в теме автозвука.

Требования к материалам

В качестве материалов для короба сабвуфера используют многослойную фанеру, древесину или ДСП. Также потребуется шумоизоляция, герметик, саморезы, клей и инструменты. В технических документах к каждому НЧ динамику идет инструкция с указанием необходимых объемов корпуса для хорошего звучания. Чертежи разрабатываются в соответствии с рекомендуемыми производителями объемами короба.

Если вы желаете купить короб для сабвуфера, то проконсультироваться можно прямо в магазине, специалисты MVA знают об этом много, посоветуют нужный объем и тип для имеющегося низкочастотного динамика.

Расчёт корпуса и фильтров акустической системы

Конструирование акустических систем по готовым чертежам дело, конечно, увлекательное, но элемент творчества при этом, как ни крути, отсутствует. Вот если бы овладеть основными принципами построения АС, а затем все самому рассчитать и сделать из того, что есть под руками, — вот был бы класс! Это возможно, если взять несколько уроков у опытного мастера. Сегодня — первое занятие.

Все любители и специалисты, заинтересованные в достоверном воспроизведении звука, знают, что без хороших акустических систем не обойтись. Поэтому особенно озадачивают противоречия между различными взглядами на критерии качества АС. Ещё менее ясно, какие методы создания АС надежнее и приводят к приемлемым результатам.

Даже начального опыта прослушивания достаточно, чтобы заметить очень большую разницу между звучанием одной и той же музыки на разных моделях. При этом основной параметр — амплитудно-частотная характеристика (АЧХ) — почти всегда близок к идеалу, если верить данным фирм-производителей.

Большинство меломанов не может самостоятельно измерить АЧХ и приходит к выводу: проблема АЧХ практически решена, качество воспроизведения звука зависит от конструкции и материалов динамиков, корпусов, кроссоверов. Например: катушка без сердечника — хорошо, с сердечником — хуже. Или: корпус весом в 40 кг лучше, чем 20-килограммовый, при тех же габаритах и т.д.

Разумеется, оспаривать влияние динамиков, корпусов, элементов кроссовера, кабелей внутренней разводки, звукопоглотителей и прочих составляющих было бы ошибкой, но всё ли в порядке с АЧХ? Независимые измерения, например, в хорошо оснащённых лабораториях авторитетных зарубежных и отечественных аудиожурналов, не подтверждают оптимистических параметров, заявленных производителями.

На практике каждая модель АС имеет свою кривую АЧХ, разительно отличающуюся от других разновидностей колонок, причем это относится к любой ценовой группе. Наблюдаемая разница многократно превосходит порог заметности, известный из психоакустики, ее просто невозможно не услышать. И слушатели её, конечно, замечают как различие тембрального баланса при воспроизведении одних и тех же композиций разными АС. Идентифицировать искажения тембра с проблемами равномерности АЧХ нелегко, ведь перед глазами — ровные, будто по линейке нарисованные характеристики от изготовителя.

Не факт, что эти изумительные графики — обман. Просто для рекламы измерения производятся по методикам, обеспечивающим «благообразный» вид кривых. Например, при повышенной скорости сканирования рабочего диапазона в сочетании с высокой инерционностью, то есть усреднением пиков и провалов при регистрации зависимости звукового давления от частоты.

Производителей можно понять, в конце концов, все мы хотим выглядеть несколько лучше, чем на самом деле, и поэтому причёсываемся, умываемся и т.д. перед ответственными встречами.

Гораздо интереснее другое: почему одна АС с «плохой» АЧХ звучит хорошо, а другая, может быть, обладающая менее безобразной характеристикой, — гораздо хуже? Независимые, более «честные» измерения выявляют несовершенство передачи тембрального баланса из-за особенностей АЧХ, но не помогают интерпретировать, расшифровать смысл «перегибов» и дисбалансов характеристик, раскрыть связь между поведением кривой и конкретными особенностями звучания АС. Вот подходящее сравнение: кардиограмма ничего не говорит обычному человеку, тогда как врач-специалист способен прочитать по ней состояние пациента.

Наша сегодняшняя задача — научиться анализировать АЧХ. Начнём с самого общего вопроса. Почему, обладая всем необходимым, разработчики не создают идеальной, одинаково хорошо звучащей акустики. Ведь идеал, эталон — только один! Очевидно, что все колонки, близкие к нему, будут звучать очень похоже. Существует ряд общепризнанных методик обеспечения «ровной» АЧХ, и одна из основных — настройка АС в заглушенной, безэховой камере. Есть и другие, вроде бы логичные и адекватные методы, например, настройка по импульсным сигналам. Но работая по одинаковым алгоритмам, специалисты каждый раз получают разный результат. Вспомните откровения авторитетных зарубежных мастеров, опубликованные в аудиопрессе: «… обеспечив идеальную АЧХ в звукомерной камере, мы потом «портим» эту характеристику для получения приемлемого звучания в обычных условиях…». Не пора ли прекратить молиться на равномерность АЧХ с точки зрения некой общеизвестной методики измерения?

Ведь любой способ измерения в науке и технике неизбежно даёт целый комплекс разносортных ошибок. В нашем случае самые вредные ошибки — методические, то есть связанные с несовершенством самого подхода. Например, где располагать микрофон относительно АС в звуковой камере? На акустической оси? А где эта ось? Перед ВЧ-динамиком? А если он воспроизводит начиная с 8 кГц? Тогда, видимо, точнее мерить на оси СЧ-динамика? А если сместить микрофон на 5 см выше? Получим совсем другую АЧХ. На какую ориентироваться? И почему мы думаем, что ухо слушателя окажется именно там, где находился микрофон?

Кроме того, на НЧ и нижней середине АС активно взаимодействует с полом, влияние которого в безэховой камере отсутствует.

Об интеграции излучения АС с помещением прослушивания в данный момент даже и разговор не будем начинать. Это взаимодействие очень сильно влияет на звучание, но его конкретные проявления бесконечно разнообразны, поэтому не умещаются в «ложе» какой-либо математической модели, с достаточной точностью необходимой для действительно высокого качества воспроизведения.

Ещё интересный факт: в реальном помещении суммарная АЧХ двух АС стереопары, даже при сильном усреднении, сильно отличается от АЧХ одной АС. Традиционные методики настройки АС не учитывают этого важного обстоятельства. Это недопустимо, так как главные персоны в музыке — солисты — чаще всего локализуются в центре звуковой сцены, то есть — воспроизводятся обеими АС.

Можно сделать вывод: при таком обилии методических ошибок обычные способы контроля АЧХ дают неправильную характеристику для реально очень ровных АС (например, Audio Note, Magnepan и т.д.). С другой стороны, крайне подозрительно выглядят полученные по ненадёжным методикам слишком гладкие АЧХ. В этом случае ошибки измерений скомпенсированы специально сформированной характеристикой, которую разработчик обеспечивает, слепо доверяя не оправдавшим себя на практике способам измерений.

Меньше всего мне хотелось бы заменять веру в одни несовершенные принципы верой в другие, мои. Они тоже далеко не идеальны, в них присутствуют заметные методические ошибки, только менее грубые.

Залог прогресса — понимание недолговечности роли достигнутых знаний и умений, готовность воспринимать, в процессе практической работы и исследований, новые открытия. Надо уметь пересматривать подходы к достижению лучших результатов, если количественный рост позволяет совершить качественный скачок.

Итог работы зависит от методов и развития личности создателя АС. Известны превосходные изделия, рожденные в рамках традиционных подходов, при условии высочайшего класса и опыта разработчиков.

Моя цель — вооружить всех желающих достаточно эффективной методикой создания АС с приемлемым звучанием. Длинное вступление было необходимо для того, чтобы обратить ваше внимание на факторы, мешающие развивать искусство настройки АС.

Мне бы хотелось передать свой опыт, не тратя на это непомерных «писательских» усилий. Поэтому буду рассказывать только о добытых на практике фактах и методах работы, без обоснований и теоретических объяснений. Мой принцип — уверенно излагать своё мнение можно, если имеется аудиосистема, хорошим звучанием подтверждающая рекомендации автора. Для доступности расчёты и приёмы настройки максимально упрощены, без существенного вреда для результата.

Урок первый. Корпус

В первую очередь ограничим необъятную тему. Рассмотрим разработку и настройку двух полосных АС с фазоинвертором (ФИ). Такой тип легче «поддаётся» новичкам. Договоримся, что озвучиваем жилую комнату 10 — 20 м². Это определяет выбор диаметра НЧ/СЧ-динамика. В этом случае оптимальный диаметр диффузора — 10 — 20 см (примерно). Паспортная мощность (100 часов разового шума без повреждения громкоговорителя) — 20 — 60 Вт. Чувствительность — 86 — 90 дБ/Вт/м. Резонансная частота (вне корпуса) — не выше 60 Гц. Если вас устроит нижняя граничная частота (готовой АС) 100 Гц, можно брать динамик с резонансом 80 — 100 Гц.

Кстати, если АС без завала воспроизводит хотя бы от 100 Гц, звучание вполне фундаментально и «весомо», только иногда исчезают некоторые необязательные, но очень желательные элементы звуковой картины. Их можно восстановить сабвуфером, но чтобы при этом не испортить звук, надо набраться опыта его согласования с сателлитами.

Не обольщайтесь по поводу паспортных данных недорогих АС, свидетельствующих о воспроизведении НЧ от 30 до 40 Гц. Реально в формировании звуковой картины участвуют только те низкие ноты, которые отыгрываются без «завала». Всё, что имеет спад хотя бы 4 — 5 дБ, маскируется «верхним басом» (80 — 160 Гц), поэтому для большинства АС воспринимаемый на слух диапазон начинается с 50 — 80 Гц. Мы же привыкли думать, что это 30 — 40 Гц, поскольку ориентируемся на паспортные данные с допустимым отклонением -8 — -16 дБ. Повнимательнее посмотрите в аудиопрессе на реальные частотные характеристики колонок. Отмерьте, в соответствии с приведённым масштабом, -3 дБ от среднего уровня, и вы увидите, что даже крупные напольные АС эффективно работают где-то от 50 Гц.

Если диаметр диффузора — 10 — 12 см, чувствительность — 86 — 88 дБ/Вт/м, а мощность — 20 — 30 Вт (типичные параметры недорогого динамика), то о «домашней дискотеке» придётся забыть. С другой стороны, громкоговорители минимального диаметра нередко имеют более равномерную АЧХ, чем большие.

«Малыши» лучше по ширине и равномерности диаграммы направленности. Интересно, что одна из высочайших по качеству АС фирма System Audio принципиально использует только маленькие мидбасовые динамики. Полная добротность современных небольших НЧ-головок обычно составляет 0,2 — 0,5.

Не надейтесь на расчёты низкочастотного оформления, практические результаты им соответствуют недостаточно точно. Опыт показывает: лучше выбрать динамики с добротностью больше 0,3 — 0,4, иначе, даже с фазоинвертором, трудно обеспечить приемлемый бас. Для таких громкоговорителей имеет смысл изготавливать корпуса объёмом, примерно равным эквивалентному объёму громкоговорителя.

Очень ориентировочно для рекомендуемых по параметрам динамиков эквивалентный объём соответствует диаметру:

10 см — ≈ 18 литров;

16 см — ≈ 26 литров;

20 см — ≈ 50 литров.

В качестве базисного варианта рассмотрим корпус с ФИ для громкоговорителя диаметром 16 см. Объём — 26 литров. Площадь сечения ФИ — 44 см². Длина трубы ФИ — 20 см. Частота настройки — около 40 Гц. Площадь сечения ФИ должна составлять 20 — 25% от площади диффузора Sд.

Sд = π • (d/2)²,

где d — диаметр диффузора, ограниченный серединой подвеса (рис. 1).



Рис. 1

Если необходимо пересчитать габариты трубы ФИ для другого «литража» (другой диаметр динамика), сохраняя частоту настройки, действуйте в соответствии с примерами:

1. Громкоговоритель d = 9 см, Эквивалентный объём (Vэ) ≈ 8 л. 8 литров меньше 26 литров в 3,25 раза. Надо скомпенсировать разницу изменением длины (l) и площади (Sфи) трубы ФИ, иначе частота резонанса ФИ резко повысится.

Понижают частоту настройки Fфи увеличением lфи и снижением Sфи.

Оптимальная Sфи для динамика площадью:

Sд = π (9 см/2)² = 3,14 • (4,57 см)² ≅ 63,6 см²

находится в диапазоне:

Sфи ≈ 63,6 см²/5 … 63,6 см²/4 ≅ 13 см² … 16 см².

В данном случае уменьшение Sфи вносит вклад в понижение Fфи в

44 см²/(13 см² … 16 см²) ≈ 2,75 … 3,38 разa,

что вполне компенсирует изменение объёма АС в 3,25 раза.

Кстати, компенсировать снижение объёма увеличением длины трубы ФИ для маленького корпуса (V = 8 литров) невозможно. Тем более что от внутреннего среза трубы ФИ до ближайшего препятствия (до стенки корпуса АС) должно быть свободное расстояние не менее 8 см (в крайнем случае — 5 см). То есть один из габаритов корпуса (параллельный оси трубы ФИ) должен быть равен lфи (20 см) + 8 см (свободное пространство) + примерно 3 см (толщина двух стенок корпуса) = 31 см.

Для 8-литрового корпуса такой большой размер может быть только высотой. Возможная конструкция щелевого ФИ с прямоугольным сечением трубы показан на рис. 2а.

Рис. 2

Это очень непрактичная конструкция, так как требуется установка на специальную подставку, не загораживающую выход ФИ. Если вывести порт наверх, установка АС упростится, но вид сверху ухудшится, кроме того, колонка превратится в отличную ловушку для пыли, сора и мелких предметов.

Очень удобна конструкция, показанная на рис. 2б. Однако она требует увеличить высоту до 31 см + 8 см = 39 см. Это не всегда допустимо.

Можно изготовить корпус в виде глубокой «буханочки», с наибольшим размером — в глубину (рис. 2в).

Если не удаётся обеспечить нужную длину трубы, можно:

во-первых, выбрать минимальную

Sфи = Sд / 6; Sфи = 63,6 см² / 6 ≈ 10,6 см²;

во-вторых, несколько уменьшить lфи (≈ на 30 %), пожертвовав повышением Fфи до ≈ 50 — 60 Гц.

Уменьшение Sфи до 10,6 см² снизит эффективность ФИ и, соответственно, увеличит «завал» отдачи в диапазоне 40 — 60 Гц.

Рост Fфи при уменьшении lфи допустим, так как резонансная частота динамика диаметром 10 см выше, чем у громкоговорителя 16 см. Это значит, что ФИ с резонансом в 55 Гц не просуммирует свой подъём НЧ с резонансом динамика в ящике (≈ 70 — 90 Гц в данном случае) и не будет вредного для звучания подъёма на НЧ в области 50 — 100 Гц, который мог бы возникнуть, например, при укорочении ФИ для корпуса с динамиком 16 см.

Итак, для 8-литрового ящика и громкоговорителя диаметром 10 см вполне нормально выбрать lфи ≅ 14 см, Sфи ≅ 13 см².

2. Громкоговоритель d = 18 см, эквивалентный объём (Vэ) ≈ 50 л. 50 литров больше, чем 26 литров, в 1,92 раза.

Оптимальная Sфи для динамика площадью:

Sд ≅ 3,14 • (18 см / 6)² ≈ 254,3 см²

находится в диапазоне

Sфи ≈ 254,3 см²/5 … 254,3 см²/4 ≈ 51 см² … 64 см².

Увеличение Vэ в 1,92 раза сильнее влияет, чем увеличение Sфи в 1,45 раза. В целом Fфи понижается ориентировочно до 35 Гц. Так как резонансная частота динамика (Fд) диаметром 20 см ниже, чем Fд диаметром 16 см, то снижение Fфи — положительный фактор. Не стоит компенсировать это уменьшением lфи.

Опытные профессионалы способны точно настраивать параметры фазоинверсного акустического оформления, добиваясь максимально плоской АЧХ в диапазоне от нижней граничной частоты АС до 125 — 200 Гц. Любителю или новичку не стоит тратить на это особых усилий.

В дальнейшем я поясню, как проконтролировать полученную АЧХ на НЧ и как устранить недопустимые отклонения, если таковые обнаружатся. Кроме того, влияние на звучание неидеальности характеристики в области НЧ сильно зависит от соотношения уровня воспроизведения баса по сравнению со средними частотами. Нельзя забывать, что из-за взаимодействия АС с реальным помещением АЧХ в нижнем регистре в любом случае будет очень неравномерной.

Главные усилия необходимо сосредоточить на настройке желаемой АЧХ в области СЧ и балансировке между НЧ, СЧ и ВЧ. На первом этапе создания АС — при разработке корпуса, достаточно учесть следующие рекомендации.

Корпус должен молчать. В идеале воспроизводят звук только громкоговорители, но в реальной жизни корпус откликается на их работу. Переизлучение звука стенками ящика вносит искажения.

Один из простейших способов улучшения виброзащиты корпуса — увеличение толщины стенок. Здесь следует знать меру, прослушивание показывает, что начиная с некоторого значения эта мера даёт незначительноё улучшение звучания. Для полочных АС вполне достаточно будет 16 — 8 мм ДСП или ДВП. Выгодно укреплять корпус изнутри рёбрами жёсткости. Вариант их практического использования показан в моей статье «Повторение возможно» в «Практике» №2(4)/2002, июль).

Там же достаточно подробно изложены рекомендации по следующим вопросам:

  • размещение звукопоглощающих материалов внутри корпуса;
  • особенности изготовления фильтров;
  • как самостоятельно сделать кабели для внутренней разводки очень высокого качества;
  • требования к герметизации корпуса;
  • минимальные сведения, необходимые для выбора типа конденсаторов.

В упомянутой статье также рассмотрены вопросы выбора динамиков и затронуты некоторые другие проблемы. Имеет смысл отнестись к этому как к части изложения моих методов работы, поэтому повторяться не стану.

Разумеется, существует много способов виброзащиты корпуса АС. Они приведены, например, в книге «Высококачественные акустические системы и излучатели» (И.А. Алдошина, А.Г. Войшвилло. — М.: Радио и Связь, 1985.). Практика показывает, что 16-миллиметровые стенки, укреплённые рёбрами жёсткости, обеспечивают достаточную виброзащиту.

Абсолютных истин нет. У акустически мёртвых корпусов есть альтернатива — использование массива различных пород дерева, каждая из которых обладает собственным звучанием. Это — трудный путь с технологическими и творческими проблемами. Он не для новичков, здесь требуется высшая квалификация в области деревообработки, тонкое восприятие музыки, упорство в поиске приемлемых вариантов исполнения корпуса. Иногда таким образом удаётся создать превосходные АС.

Урок второй. Фильтры

Если вы думаете, что фильтр это просто схема, разделяющая сигнал на несколько частотных полос для соответствующих громкоговорителей, то вынужден буду вас разочаровать. Всё гораздо сложнее. Простой кроссовер нужен для идеальных динамиков с ровной АЧХ по звуковому давлению, но таковых, к сожалению, не существует. В лучшем случае некоторые типы динамиков позволяют обеспечивать приблизительно приемлемую балансировку АЧХ при лобовом использовании кроссоверов.

Положение усложняется из-за сложного взаимодействия громкоговорителей в полосе передачи эстафеты от низкочастотного к более высокочастотному. Например, имеем замечательно ровные в своих полосах СЧ и ВЧ-головки с аккуратными спадами АЧХ вне полос, а при совместной работе получаем ужасную АЧХ. Особенно проблематично для новичка состыковать НЧ и СЧ-динамики. Приёмы такого бесшовного соединения — тема отдельной статьи. Для начала необходимо набраться опыта, настраивая двухполосную АС.

Даже самые простые фильтры — мощный инструмент в умелых руках, позволяющий приблизить АЧХ реальной АС к желаемому идеалу. Для НЧ/СЧ-головок фильтры первого порядка (катушка индуктивности, включенная последовательно с динамиком) чаще всего не подходят. Они недопустимо деформируют АЧХ в полосе пропускания, заваливают середину, делая звучание тусклым, неритмичным, монотонно гудящим. В некоторых случаях такой фильтр позволяет чуть скорректировать АЧХ в верхней части диапазона, воспроизводимого НЧ/СЧ-головкой. При этом частота среза такого фильтра близка верхней частоте динамика.

У редких головок наблюдается рост отдачи, пропорциональный повышению частоты сигнала на протяжении нескольких октав. Сбалансировать АЧХ в этих случаях можно индуктивностью фильтра первого порядка, но чаще для этого применяют фильтры второго порядка. Они позволяют исключить сильные искажения АЧХ в полосе пропускания.

Подбором сочетаний величин ёмкости и индуктивности фильтра второго порядка можно обеспечить в полосе около частоты среза спад или подъём АЧХ, используя схему в качестве эквалайзера. Это — один из методов оптимизации АЧХ.

На рис. 3 показан фильтр второго порядка. Ёмкость включена параллельно динамику.

Рис. 3

Первое приближение

Рассчитаем значения L1 и С1 для фильтра без подъёма или спада на частоте среза. Поверим значению импеданса, приведённому производителем. Если бумажек нет, померяйте сопротивление по постоянному току и умножьте результат на 1,25. Обозначим полученное значение просто R.

L1 = R / (2π • Fc),

где Fс — частота среза,

C1 = 1 / ((2π • Fc)² L1).

Например: R = 4 Ом, Fс = 1,6 кГц.

L1 = 4 / (6,28 • 1.6 • 10³) = 3,98 • 10-4 H = 0,398 mH = 398 μH,

C1 = 1 / [(6,28 • 1,6 • 10³)² • 3,98 • 10-4] = 2,49 • 10-5  F = 24,9 μF.

Для справки:

Fc = 1 / (2π √L1 C1).

В этом случае модули (величины без учёта фазы) сопротивления L1 и C1 на частоте Fс равны R, то есть 4 Ом. Кстати, на частоте среза модули сопротивления L1 и C1 всегда равны.

Если выравнивание АЧХ требует подъёма на Fc, скажем, на 1 дБ, то есть примерно но 10%, необходимо снизить модули сопротивления L1(|ZL1|) и C1(|ZC1|) примерно на 10% по сравнению с R = 4 Ом, то есть до 4 Ом x 0,9 = 3,6 Ом.

L1 = 3,6 / (6,28 • 1,6 • 10³) = 3,58  10-4H = 0,358 mH = 358 μH.

C1 = 1 / [(6,28 • 1,6 • 10³)² • 3,58 • 10-4] = 2,77 • 10-5 F = 27,7 μF.

Частота среза остаётся прежней, но на Fс на головку подаётся ≈110% сигнала за счёт повышенного потребления тока от усилителя и преобразования его «звенящим» фильтром с добротностью больше единицы в форсированный сигнал на головке.

Если надо «завалить» область около Fc на 1 дБ, то нужно пересчитать фильтр, как будто его нагрузка — сопротивление динамика примерно 1,1 x 4 Ом = 4,4 Ом.

Проще получить нужные значения, увеличив L1 и уменьшив С1. Тогда Fc не изменится, а |ZL| и |ZC| будут равны 4,4 Ом.

L1 = 398 mН x 1,1 = 438 mН.

С1 = 24,9 mF x 1,1 = 22,64 mF.

Для справки:

|ZL1| = 2π • F • L1, |ZC1| = 1 / (2π • F • C).

Учтите, что при необходимости увеличения отдачи в области около FC придётся смириться с падением импеданса АС в этой же области.

Падение импеданса необходимо контролировать. Попробуйте следующий простой способ.

1 этап

Подключите к выходу вашего усилителя цепь, показанную на рис. 4а.

Рис. 4

На этом рисунке значок «+» соответствует красной клемме, а «-» — чёрной. На результаты измерений перемена полярностей не влияет.

Подайте на вход усилителя синусоидальный сигнал частотой 1 кГц от генератора. Регулятором громкости усилителя и регулятором выходного уровня генератора установите на выходных клеммах усилителя ≈1 В действующего напряжения. Для этого вам понадобится вольтметр, способный измерять действующее значение напряжения в области звуковых частот.

Переключите вольтметр для измерения напряжения на выходах резистора R2. Прибор покажет ≈38,5 мВ. Подрегулируйте уровень сигнала до показаний вольтметра ≈40 мВ.

2 этап

Подключите вашу АС вместо R2. Плавно изменяйте частоту сигнала на выходе генератора. Вы увидите, что показания вольтметра меняются. Эти изменения пропорциональны частотно-зависимому значению импеданса АС. Можно зарисовать измеряемую характеристику: по горизонтальной оси будет шкала частоты, по вертикальной — уровня напряжения. И то и другое выполняется в логарифмическом масштабе. (Пример пустого бланка будет опубликован в следующем номере «Практики AV».) Особенно внимательно ищите минимумы напряжения, плавно меняя частоту. Эти точки на характеристике соответствуют минимумам импеданса АС.

С достаточной точностью можно считать, что значение импеданса |ZAC| равны показаниям вольтметра, поделённым на 10.

Например, 40 мВ соответствует 4 Ом, 30 мВ — 3 Ом. Если у вас нет чувствительного вольтметра, то поможет хороший тестер. В режиме измерения переменного напряжения тестер является вольтметром. Его показания верны до 2 — 5 кГц, выше может быть существенная погрешность. Сверьтесь с паспортом тестера. Кроме того, не все модели тестеров позволяют измерять с хорошей точностью сигналы величиной десятки милливольт. В этом случае можно установить на клеммах усилителя выходной сигнал не 1, а 10 В. В режиме наших измерений усилитель нагружен на сопротивление более 100 Ом. Такая высокоомная нагрузка позволяет развить 10 В действующего напряжения даже большинству маломощных усилителей, причём без перегрева.

К сожалению, при 10 В на выходе есть опасность сжечь резистор цепи, обеспечивающей устойчивость, который присутствует в схемах многих усилителей. Поэтому не стоит проводить измерения на частотах выше 3 кГц.

Понятно, что в режиме «10 вольт» на пробном резисторе R2 надо установить не 40 мВ, а 400 мВ. Соответственно, шкала напряжения будет проградуирована от 125 мВ до 6000 мВ (6 В). При этом показания вольтметра делим на 100 и получаем величину импеданса АС. Например, 400 мВ соответствует 4 Ом.

(Продолжение в следующем номере)


ПрактикаAV #3/2002

Расчет короба для сабвуфера

Сабвуфер – это важная часть любой полноценной акустической системы. В некоторых случаях низкочастотную колонку можно собрать своими руками. При этом нужно учитывать ряд важных характеристик сабвуфера, чтобы колонка звучала так, как надо.

Один из главных параметров низкочастотной колонки – это размер корпуса. С материалом, из которого будет выполняться короб, определиться весьма просто – следует использовать плотный и твердый материал, хорошо поглощающий звук – например, прессованную древесину средней плотности. С размерами же все не так просто. Для расчета правильных линейных параметров короба используются специальные программы, которыми нужно научиться пользоваться.

Прежде чем приступать к расчету корпуса, следует определиться с типом короба. Он может быть:

  • открытым – с фазоинвертором – цилиндрическим отверстием в одной из стенок, которое позволяет звуку лучше фокусироваться;
  • закрытым – с полнотелыми стенками и герметичным корпусом.

Очевидно, что качество низкочастотной колонки напрямую зависит от диаметра динамического излучателя – чем он больше, тем лучше. Поэтому колонка по определению не может быть маленькой, если хочется добиться максимально качественного звучания. Кроме того, форма корпуса должна быть строго определенной – кубической или прямоугольной. Усвоив эти базовые принципы, можно приступать к расчету размеров.

Расчет закрытого корпуса сабвуфера

Если правильный динамик уже был подобран и остается только разместить его в подходящем корпусе, задача становится весьма простой. Рассчитать короб для низкочастотной колонки при помощи специальной программы – дело нехитрое, если разобраться в ее интерфейсе. Можно сказать, что куда более сложно будет красиво оформить этот короб. В результате расчета должен получиться ящик с таким объемом, чтобы звук из динамика, встроенного в него, имел максимально прямолинейную амплитудно-частотную характеристику в том или ином помещении или внутри салона автомобиля.

Программа JBL SpeakerShop — единицы измерения

Для расчета корпуса предстоит пользоваться одной из предназначенных для этого программ; их существует огромное множество, и подойдет, в принципе любая. Хороший вариант – JBL SpeakerShop, она бесплатна и имеет несложный интерфейс, в котором без труда разберется и неопытный пользователь. Единственная проблема – программа полностью на английском языке, что может стать препятствием для некоторых людей. Впрочем, какие-то особые познания и не понадобятся – главное, нажимать на нужные кнопки.

Для того, чтобы правильно настроить программу на расчет требуемого короба, необходимо найти инструкцию или техпаспорт, прилагающийся к низкочастотному динамику. В нем нужно найти параметры Тиля-Смолла:

  • Fs – резонансная частота излучателя, измеряется в герцах;
  • Vas – эффективный объем корпуса, рассчитывается в литрах;
  • Qts – добротность динамика, которая представляет собой совокупность физических сил, возникающих вблизи излучателя в процессе его работы и связанных с его подвижностью.
Программа JBL SpeakerShop — параметры Тиля-Смолла

В техпаспорте динамика можно найти и другие параметры – если они известны, в программу можно ввести и их, но это совсем не обязательно. Для достаточно точного расчета короба достаточно и трех вышеперечисленных показателей.

Процесс расчета

Расчет производится следующим образом:

  1. Открываем программу для расчета – для примера возьмем указанную выше JBL SpeakerShop.
  2. Изначально она настроена на имперскую систему счисления – если вы в ней разбираетесь, можете оставить все как есть, но для удобства стоит перевести измерения в метрическую систему. Делается это в меню Options – Units.
  3. Переходим в меню Loudspeaker и выбираем пункт Parameters – minimum. Откроется окно, в котором нужно переписать параметры Тиля-Смолла в соответствующие поля. После этого нажимаем кнопку Accept.
  4. Находим секцию Closed box в главном окне программы, после чего произойдет автоматический расчет короба на основании введенных данных.
  5. В блоке Optimum будут указаны оптимальные, по мнению программы, параметры требуемого для вашего низкочастотного динамика короба. Если они не подходят, можно немного их изменить.

    Программа JBL SpeakerShop — объем короба

    Для этого следует перейти на вкладку Custom и ввести свой показатель Vc – объем короба. Далее нажимаем кнопку Plot – произойдет симуляция работы рассчитанного сабвуфера, и в нижней части главного окна появится расчетная АЧХ. Она должна быть как можно более ровной – без существенных искажений в рабочей зоне, не включающей подъем. Изменяйте объем во вкладке Custom и симулируйте АЧХ, пока линия не выпрямится.

    Когда будет получена идеальная АЧХ, вы будете знать, каким должен быть объем короба. Рассчитать линейные параметры – ширину, высоту и длину – дело техники. Помните, что нужно добавить к полученному параметру еще несколько литров – в счет того объема, который будет занят самим динамиком.

    Программа JBL SpeakerShop — АЧХ

    Желательно немного отклонить форму короба от ровного прямоугольника, скосив заднюю стенку и получив, таким образом, трапецию. Это не даст отраженным от стенки волнам воздействовать на звучание. Иной способ избавиться от искажений – обить стенки звукопоглощающим материалом, например поролоном или ватой. Но это тоже нужно учитывать при расчете, увеличив объем на необходимую величину.

    Расчет корпуса сабвуфера с фазоинвертором

    Как и в случае с закрытым коробом, рассчитывая фазоинверторный корпус, необходимо знать параметры Тиля-Смолла, которые можно найти в техническом паспорте низкочастотного динамического излучателя. Кроме того, важно знать следующие понятия, касающиеся корпуса колонки:

  • Чистый объем – объем корпуса, не занятый ничем. В него не включается пространство, занимаемое портом фазоинвертора и корпусом излучателя, а также звукопоглощающим материалом, которым обиваются стенки ящика изнутри.
  • Настройка порта – подбор размеров фазоинвертора таким образом, чтобы при определенной частоте (в случае с сабвуфером – низкой) звук усиливался и получал линейную АЧХ.

Расчет чистого объема корпуса

Действовать предстоит точно так же, как и в случае закрытого короба. Открываем программу для расчета, вводим показатели Fs, Vas и Qts в соответствующие поля. Выстраиваем расчетную АЧХ, которую затем изменяем, подгоняя расчетный объем корпуса сабвуфера.

К получившемуся объему следует добавить несколько литров в счет объема, который будет занят корпусом динамика и портом фазоинвертора. С динамиком все понятно, но как узнать, сколько места займет фазоинвертор?

Расчет порта фазоинвертора

Порт фазоинвертора тоже будет рассчитываться при помощи специальной программы – BassPort. Эта программа предназначена именно для сабвуфером, так как для низких частот требуется фазоинвертор с определенными параметрами.

Программа BassPort

Пользоваться программой несложно:

  • вводим частоту фазоинвертора;
  • указываем чистый объем короба;
  • эффективная площадь мембраны излучателя, для расчета которой понадобится узнать диаметр динамика;
  • пиковая амплитуда колебания диффузора, ее можно узнать из инструкции к динамику;
  • внизу главного окна выбираем форму трубки;
  • указываем габариты фазоинвертора;
  • после нажатия на кнопку «рассчитать» программа выдаст недостающие параметры порта: его длину, объем, который нужно добавить к чистому объему короба, скорость ветра в трубке и т. д.

Вычислив объем, легко рассчитать и остальные параметры корпуса. После этого останется только собрать его из заготовленного материала.

О сборке сабвуфера можно прочитать в этой статье.

Расчет короба для сабвуфера: видео

Другие статьи раздела Сабвуферы

В отличие от обычных колонок, которые легко купить в любом магазине, сабвуферы, или низкочастотные колонки…  674940

При покупке сабвуфера нередко возникает вопрос, нужен ли к нему усилитель и почему вокруг столько…  6841

Сабвуфером называют акустическую систему, которая воспроизводит низкочастотные звуки. Приблизительный…  8893

Как настроить короб для сабвуфера


Переделываем настройку ФИ короба для сабвуферов — Сообщество «Автозвук» на DRIVE2

Добрый день друзья, крутым парням можно сразу закрывать эту запись она скорее всего может быть интереса только новичкам, речь пойдет о выборе настройки короба фазоинверторного исполнения под предпочтения в музыке и влиянии её на звуковое давление, на примере конкретного авто.Не так давно был сделан короб настройкой порта 28герц для ветра, флекса, низкого баса. С такой настройкой будет отлично звучать музыка следующих жанров: негры и дабстеп. Бас будет мягким, бархатистым, создающим максимальное движение воздуха по салону авто, будут присутствовать повышенные вибрации элементов салона и кузова.

Сейчас решил переделать короб с настройкой повыше, для этого немного подзажал объем с 65 литров грязными на дин до 50 и укоротил фазик настройка получилась примерно 35 герц. Учитывая резонансную частоту моего салона в районе 42 герц я рассчитываю получить один более менее ровный подъем было так. С такой настройкой должны отлично зазвучать, клубная музыка, попса, рок, в общем музыка где есть инструмент барабан а не сабвуфер 🙂 Бас получился долее собранный, детальный если можно так выразиться.

Что касается влияния настройки на результат, чем ближе к резонансной частоте салона тем выше звуковое давление. В моей машине не прислушается цель получения максимального результата ибо это всего лишь цифра, слушать повседневно короб настроенный в резонансную частоту салона извращение, горб будет очень выражен, на слух барабан во всех композициях будет примерно одинаковый.Несмотря на это результат естественно подрос было 140.9, усилитель тот же cadence dakota в 1ом динамики DD 512 две штуки.

пс. для гуру на истину в последней инстанции не претендую, это мои умозаключения по данному поводу, к незлобным дополнениям в комментариях отношусь нормально 🙂

Короб для сабвуфера: Фазоинвертор, закрытый ящик, сравнение

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:
  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:
  • для 8-дюймового сабвуфера (20 см) требуется  8-12 литров чистого объема,
  • для 10-дюймового (25 см)  13-23 литров чистого объема,
  • для 12-дюймового (30 см) 24-37 литров чистого объема,
  • для 15-дюймового (38 см) 38-57- литров чистого объема
  • а для 18-дюймового (46 см) потребуется  58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

  1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
  2. Несложный расчет корпуса;
  3. Перенастройка в случае необходимости. Это особенно важно для новичков;
  4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

  • ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
  • Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
  • Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?
  • для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
  • для 10-дюймового динамика (25 см) – 34-46 литров,
  • для 12-дюймового (30 см) – 47-78 литров,
  • для 15-дюймового (38 см) – 79-120 литров
  • и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см. Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Информация которую вы узнали отлично подойдет для тех кто хочется научиться считать короба самостоятельно.

Как своими руками сделать короб для сабвуфера

От типа конструкции короба сабвуфера зависит качество и громкость басов, поэтому к его проектированию и изготовлению необходимо подойти с особой внимательностью и основательно изучить все аспекты. Как сделать короб для сабвуфера своими руками? Он должен быть выполнен из прочных материалов, так как в процессе эксплуатации ему придется выдерживать высокие нагрузки.

Разновидности

По типу конструкции различают четыре вида, каждый из них имеет свои особенности и способен по-разному влиять на звук.

  1. Закрытый ящик. Данный короб прост в проектировании, а тип его конструкции в полной мере отражает название. Сабвуферный динамик, помещенный в закрытый ящик, имеет маленький КПД, но его акустические свойства будут все равно значительно улучшены. Его можно разместить беспроблемно в любом месте автомобиля.
  2. Фазоинвертор — корпус, содержащий специальную трубку, которая выводит воздух, чем значительно улучшает качество и мощность звука низких частот.
  3. Бандпас четвертого порядка имеет разделение на две камеры, в одной из которых размещен динамик сабвуфера, в другой камере размещен воздуховод. При таком типе конструкции можно регулировать частоты, воспроизводимые низкочастотным динамиком.
  4. Бандпас шестого порядка имеет тот же принцип, что и предыдущий вариант, но отличается от него наличием дополнительного фазоинвертора. Такой тип конструкции выдает максимальный КПД, но его проектирование и сборка — очень трудоемкий процесс.

Исходя из вышеперечисленного, можно сделать вывод, что оптимальным вариантом будет изготовление короба фазоинверторного типа, т.к. он отличается высоким показателем КПД и прост в изготовлении.

Список необходимых материалов

Для начала следует определиться с материалом, из которого будет изготовлен короб. Он должен быть прочным и иметь звукоизолирующие свойства. Можно использовать многослойную фанеру, ДСП или древесину. Чем выше мощность музыкального динамика, тем прочнее должен быть материал изготовления. Они просты в обработке и купить их не составит особого труда.

Детали, которые понадобятся для изготовления:

  • саморезы для древесины размером 5-6 сантиметров;
  • материал для шумоизоляции;
  • деревянные бруски сечением более 2 см;
  • дрель, шуруповёрт и отвертка;
  • жидкие гвозди и герметик;
  • электролобзик;
  • клемник;
  • материал для декорирования внешних сторон;
  • клей ПВА.

Разработка чертежа для корпуса

В технических документах каждой сабвуферной головки указывается необходимый объем корпуса для качественного звучания. Исходя именно из указанного производителем объема, следует разрабатывать чертеж. Рассчитать объем можно по формуле:

V = h L A

где V — требуемый объем; h — высота короба; L — длина и A — ширина.

Параметрами длины, высоты и ширины можно варьировать в любых направлениях, учитывая диагональ динамика, подбирая удобную конструкцию для автомобильного салона. На качестве звучания это не отображается.

Самые лучшие сабвуферы для авто

В параметры стенок корпуса необходимо также включить ширину материала, из которого он будет изготовлен и всех материалов, какими будет обработан. Например, если планируется изготавливать короб из материала толщиной в 5 мм, обклеивать его шумоизоляцией шириной в 5 мм и делать стенку продолжительностью в 20 см, то вырезать необходимо 21 см. Так как указанный производителем параметр — внутренний объем изделия.

Ширина и длина вентиляционной щели рассчитывается из общей длины изделия. Она не должна превышать половину ширины короба.

Для детальных расчетов можно также использовать специальные программы по расчету с легким интерфейсом  JBL SpeakerShop и WinISD.

Изготовление

Пошаговая инструкция изготовления:

  • По рассчитанным параметрам необходимо вырезать стенки корпуса. В сумме их должно выйти шесть штук.
  • С лицевой стороны вырезать отверстие по диаметру динамика и фазоинверторной щели.
  • На задней панели необходимо вырезать отверстие, предназначенное для клемника.
  • Скрепить боковые стенки. Сначала места соединений обработать жидкими гвоздями, далее при помощи брусьев и саморезов основательно закрепить их. Шаг должен быть минимальный, не более 5 см.
  • Скрепить боковые панели с задней, используя жидкие гвозди, саморезы и брусья.
  • Обработать стыки боковых панелей герметиком.
  • Собрать корпус для фазоинверторной щели. Скрепить панели жидкими гвоздями, вкрутить саморезы, обработать швы герметиком.

Шумоизоляция поверхности

Шумоизоляция короба изнутри повысит показатели КПД. Можно использовать различные материалы как жидкие, так и листовые.

Жидкие звукоизоляционные растворы наносятся на всю внутреннюю поверхность толщиной в 1-2 мм, включая фазоинверторный воздуховод.

Листовую шумоизоляцию можно прикрепить при помощи клея ПВА, также по всей внутренней поверхности корпуса.

После обработки короба звукоизоляционными материалами можно вставить сабвуферную головку, плотно закрутив ее, и скрепив все стенки короба.

Отделка

Среди автолюбителей особую популярность при декорировании внешних сторон короба получил карпет. Но также можно использовать различные материалы высокой плотности. Краска, самоклеящаяся пленка, шпон, кожа или плотная ткань идеально подойдут для этих целей. Выбор нужно осуществлять полагаясь исключительно на свой вкус.

Перед покраской изделие следует ошкурить, зашпаклевать и только после этого можно наносить слой краски. Остальные материалы менее прихотливы. Например, для того, чтобы закрепить карпет, можно использовать обыкновенную эпоксидку или мебельный степлер.

Фазоинверторный короб — самый популярный для установки в автомобиль. Используя советы, можно самостоятельно изготовить короб любого типа. Все типы коробов конструируются по тому же принципу и различаются лишь по количеству камер и воздуховодов.

Как выбрать настройку ЧВ короба для сабвуфера

by SOUNDLOAD · 30.12.2015

Наверное, вы хотя бы что-то слыхали о четвертьволновых резонаторах. Этот вид корпусов используется при построении сабвуферов и НЧ звеньев акустических систем не так уж широко по сравнению, скажем, с фазоинвертором и закрытым ящиком.

Но почему? Ведь четвертьволновик даёт несомненные жирные плюсы:

  • выигрыш в КПД,
  • отличную проработку баса,
  • низкий уровень групповых задержек.

Словом, «и громко, и качественно».

Возможно, потому, что есть минусы:

  • относительно большой объем ящика,
  • ЧВ не терпит перегрузок,
  • довольно требователен к выбору динамика.

Впрочем, последний пункт относится и к фазоинвертору.

Возможно, широкое применение ЧВ сдерживается и некоторой трудоёмкостью его расчета. Хотя сам по себе расчет не так уж сложен, но обычно пока спроектируешь короб, приходится перебрать несколько вариантов, каждый раз заново всё пересчитывая. Это и утомительно, и отнимает много времени. И когда долго чем-то занимаешься, начинаешь делать ошибки, а они совершенно недопустимы при расчете ЧВ. Если у вас есть короб и хотите определить его настройку то вот ссылка.

Если не применять различные программы, то ЧВ короб можно подогнать по следующим параметрам:

1. Какую настройку частоты выбрать.
Частота

(Гц)

30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45
1к2

(раскрыв) м.

3,25 3,15 3,06 2,97 2,87 2,78 2,71 2,64 2,58 2,51 2,44 2,39 2,33 2,28 2,22 2,17
1к1

(прямой) м.

2,86 2,78 2,70 2,62 2,54 2,46 2,40 2,34 2,27 2,21 2,15 2,10 2,05 2,00 1,96 1,91
2к1

(сужение) м.

2,46 2,39 2,32 2,25 2,18 2,11 2,06 2,00 1,95 1,89 1,84 1,80 1,76 1,72 1,68 1,64
Муз. предпочтения «Нигга» «Все подряд» «Туц-Туц»

1к2 — Этот порт как рупор…увеличеваеться на окончании, размеры его больше, но КПД выше.

1к1 — Это самый простой порт…прямой! В таблице указана длина порта.

2к1 — Сужающийся порт, сэкономит место, при правильном расчете разницы от двух предыдущих не отличить.

2. Какая нужна площадь порта?

Выбираем размер своего динамика и требования от корпуса(максимум музыкальности или компромисс, между громкостью и качеством).2) 4 50 50 75 100 5 75 75 110 150 6 125 125 180 250 8 200 200 300 400 10 310 310 465 600 12 480 480 720 950 13 600 600 900 1200 15 800 800 1200 1600 18 1200 1200 1800 2400

3. Характеристики динамиков идеально подходящих для ЧВ коробов.
Размер динамика (дюйм) Добротность (qts)* Резонанс динамика (fs)* Эквивалентный объем (Vas)
5 и меньше 0,5 и выше 60 и выше 15 и меньше
6 0,5-0,4 50-60 20
8 0,4 40-50 40
10 0,4 30-35 70
12 0,4 25-30 100
15 0,3 25-30 150
18 0,3 и ниже 25 и ниже 200 и больше

*наиболее важный параметр

Для расчетов удобно использовать программу для ЧВ коробов

Tags: выбор коробакоробподбор динамикарасчётсабвуферЧВ короб



Калькулятор объема корпуса динамика

Корпуса автомобильных аудиосистем для сабвуферов

На этой странице будет затронуто несколько новых тем (все они подробно рассматриваются на следующих страницах). Он попытается помочь вам получить то, что вы хотите от вашей аудиосистемы и, в частности, от сабвуфера.

Многие люди не осознают, что если у вас нет практически неограниченных ресурсов, то при проектировании системы придется идти на компромиссы. Если вы хотите, чтобы система производила высокий уровень звукового давления (но имела ограниченную мощность или количество динамиков), вам, вероятно, придется сконцентрировать большую часть акустической энергии в небольшой полосе частот.Это позволит вам создать желаемый SPL и должным образом произвести впечатление на ваших друзей. Это, однако, оставит вас с системой, которая будет иметь далеко не идеальную частотную характеристику и предельную производительность на низкочастотном конце спектра. Вы можете спроектировать систему, которая будет обеспечивать желаемый уровень звукового давления на всех частотах, но для этого потребуется значительно больше мощности и динамиков, чем для вышеупомянутой системы с узким пиком.

Рекомендации производителей:
Многие производители рекомендуют корпус, который даст вам пик, как мы упоминали ранее.Это даст вам хорошие результаты для рэпа или другой тяжелой басовой музыки. Если вы слушаете музыку такого типа, эта система может работать удовлетворительно. Если вы слушаете все типы музыки, вам, вероятно, понадобится корпус с более плоским откликом. Чтобы получить более ровный отклик, вы можете увеличить размер корпуса, но общий отклик не будет идеально ровным. Чтобы построить систему с идеально ровной частотной характеристикой (что, как правило, желательно для аудиофилов), вам придется принять во внимание передаточную функцию автомобиля (это будет обсуждаться позже).Когда производитель рекомендует конкретный корпус, вы должны спросить себя (или, что еще лучше, производителя), для чего этот корпус оптимизирован.

Типы корпусов:
При компоновке системы необходимо решить, какой тип корпуса использовать. Некоторые люди считают, что определенный тип корпуса может волшебным образом увеличить мощность низкочастотного динамика. Лучшее, что может сделать корпус, — это позволить низкочастотному динамику воспроизводить то, на что он способен. Плохо спроектированный корпус, по сути, работает против динамика, не позволяя ему воспроизводить максимальную мощность.Хороший корпус работает с динамиком, позволяя ему выдавать максимальную мощность. Также мифом является то, что в полосовых корпусах вуферы производят гораздо больше мощности, чем в других корпусах. Они не могут. Посмотрите на это так… Если бы у вас было ведро с песком, вы могли бы сложить его высоко или разбросать по большей площади. Он не может быть одновременно высоким и широким. Количество песка ограничено. По сути то же самое и с динамиками. Вы можете построить полосовой корпус, чтобы получить высокий пик или более широкую более ровную характеристику.Вы не можете иметь оба.

Герметичный корпус будет наименьшим (для данной формы отклика) и будет иметь хорошее низкочастотное расширение, но может не иметь наилучшего низкочастотного расширения. Если место ограничено, это может быть вашим лучшим выбором.

Корпус с портами, как правило, будет иметь лучшее низкочастотное расширение для заданной формы отклика (выравнивания), но для этого потребуется корпус большего размера. Если бы вы сделали корпус таким же маленьким, как герметичный корпус, но портировали его, чтобы получить низкочастотную характеристику, выходной сигнал отклонялся бы от желаемой плоской характеристики.

Полосовой корпус может звучать хорошо и давать плоскую характеристику, но большинство обычных полосовых корпусов не рассчитаны на плоскую характеристику. Они созданы, чтобы произвести на вас впечатление в магазинах. Это означает, что они созданы для создания большого пика на некоторой частоте около 60 Гц. Эти корпуса будут хорошо работать с чем-то вроде рэпа, но, как правило, не будут хорошо звучать с другими типами музыки. Если вы используете полосовой корпус, он должен быть разработан специально для ваших громкоговорителей .

Если вы собираете свою первую систему, я бы порекомендовал герметичный корпус. Это самый простой корпус, и его будет легче всего сделать правильно. Герметичный корпус должен быть только правильного размера и хорошо герметизирован.


Расчет объема корпуса динамика

Как вы уже знаете, для правильной работы динамиков (особенно низкочастотных) они должны быть в корпусе подходящего размера. Производитель может указать требуемый объем корпуса, но не может указать точные размеры корпуса, который подойдет для всех автомобилей.Чтобы вы могли построить ограждение подходящего размера для вашего автомобиля, на этой странице объясняется, как рассчитать общий объем ограждения.

Волшебное число:
Хорошо… Это не волшебство, а число 1728. Если вы его забудете, просто помните, что номер 12 дюймов * 12 дюймов * 12 дюймов. 12*12*12=1728.

Квадратные или прямоугольные шкафы:
Эти ящики легче всего рассчитать по внутреннему объему. Вы просто измеряете высоту, ширину и глубину (в дюймах), перемножаете их вместе, а затем делите это число на 1728.3. На приведенной ниже диаграмме показано, как можно измерить размеры коробки.


Предупреждение:
Используйте следующие калькуляторы на свой страх и риск. Поскольку я никогда не видел двух калькуляторов портов, которые давали бы точно такую ​​же длину порта для заданного объема коробки и частоты настройки, расчеты порта с помощью этого калькулятора, вероятно, будут немного отличаться от других калькуляторов. Не тратьте большие суммы денег на экзотические материалы корпуса, пока корпус не будет полностью протестирован с простым корпусом из МДФ.

Если вы хотите компенсировать громкость, занимаемую низкочастотным динамиком, вы можете использовать следующие приближения. Имейте в виду, что это для «обычных» вуферов. Если вы используете низкочастотный динамик для соревнований с огромной рамой и магнитной конструкцией, обратитесь к производителю за фактическим рабочим объемом низкочастотного динамика. Даже если вы не используете низкочастотные динамики для соревнований, большинство высококачественных производителей указывают эту спецификацию в описании низкочастотных динамиков.

8 дюймов = 0.03 фута 3
10 дюймов = 0,05 фута 3
12 дюймов = 0,07 фута 3
15 дюймов = 0,10 фута 3

Используйте этот калькулятор, чтобы определить, подходит ли ваш динамик для использования в закрытом корпусе или корпусе с отверстиями.

В приведенных ниже калькуляторах, если вы используете внутренние измерения, убедитесь, что толщина древесины установлена ​​на «0» (ноль).


Калькулятор корпуса:
Это калькулятор корпуса для герметичных корпусов. Он разработан, чтобы помочь вам рассчитать размер кусков МДФ, которые необходимы для сборки корпуса.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Для тех, кто впервые на этом сайте и нашел эту страницу через поисковую систему, эта страница является частью более крупного сайта.Если сайт правильно загружен, справа от этой страницы будет каталог. Если каталога нет, нажмите ЗДЕСЬ, чтобы правильно его загрузить. Эта страница № 110 в каталоге.


Треугольные шкафы:
Первый тип треугольного ящика имеет прямой угол, что немного облегчит расчеты. Для прямоугольного треугольника вы просто умножаете высоту на глубину на 1/2 основания. На схеме показаны высота и глубина (база). Длина – это размер, не показанный на схеме.Вы можете понять, почему вы используете 1/2 основания, взглянув на диагонально разделенный пополам прямоугольник и на то, как он соотносится с треугольником.


Следующая программа рассчитает правильную длину порта для заданного объема коробки при желаемой частоте настройки порта.

  • Рекомендации по использованию этого калькулятора
  • Если вы выберете частоту настройки выше самой низкой частоты, которую вы собираетесь подавать на динамики, динамик вполне может быть поврежден из-за отсутствия демпфирования.Ниже частоты настройки все управление будет зависеть от подвески динамика. Если загнать усилитель в клиппинг, проблема будет еще хуже. Если вы не уверены в правильной частоте настройки, используйте герметичную коробку или, по крайней мере, следите за своими низкочастотными динамиками в первые несколько раз, когда вы сильно нажимаете на них с очень низкими нотами (и для идиотов там .. , НЕ смотрите на вуферы).
  • Эта программа автоматически вычитает объем порта из внутреннего объема коробки.
  • Длина порта не может быть меньше толщины используемой древесины.
  • Я не рекомендую использовать порт диаметром менее 3 дюймов для сабвуферов.
  • Длина порта должна быть достаточно короткой, чтобы обеспечить зазор, равный диаметру порта, между концом порта и стенкой коробки. Если вы используете 3-дюймовый порт, оставьте не менее 3 дюймов между задней частью порта и любой стенкой корпуса.
  • Если длина порта отрицательна, частота настройки должна быть ниже или диаметр порта должен быть меньше.
  • Если вы хотите использовать квадратные порты, используйте порт, высота которого, умноженная на его ширину, равна «площади порта» на калькуляторе. Длина порта будет такой же, как у круглого порта.
  • Если у вас есть или вам нужен корпус со всеми прямыми углами (без наклонных сторон), установите для depth2 и depth3 одно и то же значение (какой бы ни была глубина вашего корпуса).
  • Этот калькулятор вычитает объем порта из объема корпуса, а затем повторно вычисляет порт для меньшего объема корпуса.Это означает, что многие вычисления не отображаются в выводе формы. Если какое-либо из внутренних (скрытых) вычислений возвращает недопустимое значение, вы получите сообщение об ошибке и предложения по устранению проблемы. При появлении сообщения об ошибке игнорировать все выходные вычисления.
Общий объем — это внутренний объем корпуса без вычета объема портов. Если вы используете внешние размеры и задаете толщину древесины, отличную от «0», толщина древесины будет вычтена.
«Чистый» объем — это внутренний объем после вычитания объема порта из общего объема. Если вашему динамику требуется корпус объемом 1,5 кубических фута, подключенный к частоте 35 Гц, «чистый» объем должен составлять 1,5 кубических фута для правильной работы.
  • Если угол является отрицательным числом, «глубина 1» больше, чем «глубина 2».Лицевая сторона корпуса будет выше вертикальной.
  • Угол в верхней части шкафа (внутри) равен 180-‘передний угол коробки’. Если БФА 45 градусов, верхний внутренний угол 180-45 или 135 градусов.


Треугольники без прямых углов:
Самый простой способ определить объем ящиков, подобных приведенным ниже, — разделить поперечное сечение так, чтобы в итоге получилось 2 прямоугольных треугольника. Затем вы просто делаете, как в предыдущем примере.

Комбинированные корпуса:
Некоторые коробки представляют собой комбинацию прямоугольников и треугольников, как коробка ниже. Вы можете видеть, что вы просто разделили коробку на управляемые формы и do_the_math.


Частичный список обновлений, добавленных в полную версию руководства по ремонту (ссылка на баннер выше) в период с июня 2014 года по декабрь 2014 года.

  • По крайней мере 5 страниц технических советов были улучшены или содержат новый контент.

  • Дополнительная информация об усилителях класса D, использующих HIP4080, добавлена ​​на страницу «Устранение основных неполадок класса D».

  • Добавлены новые детали-заменители для некоторых труднодоступных деталей.

  • Страницы общих заметок для усилителей MTX и Kicker, а также MTX 7801 и 81000 были обновлены

  • На странице «Устранение неполадок источника питания» добавлена ​​информация для Pioneer PA2027A. Эта микросхема сбивает с толку многих новых техников, главным образом потому, что внутренняя схема редко приводится в большинстве руководств по обслуживанию Pioneer.

Рекомендации по конструкции корпуса

Прежде чем строить вольер, вы можете нарисовать его. Это может помочь предотвратить ошибки при резке различных панелей. Это также позволяет перепроверить измерения, которые можно снять непосредственно с масштабного чертежа. Для тех, кто готов потратить несколько минут на прочтение базового руководства, вы сможете использовать Sketchup (бесплатное приложение для 3D-рисования/моделирования). Он есть на одном из моих других сайтов (asos1.ком). Учебная страница № 10 в каталоге. Ниже показаны корпуса, нарисованные в Sketchup. Для тех, кто готов потратить время на изучение программного обеспечения, это может оказаться как минимум умеренно прибыльным. Есть несколько человек, которым платят за то, что они рисуют корпуса на различных автомобильных аудиофорумах. Даже если вы берете всего 5 долларов за каждого, вы можете зарабатывать дополнительно 15-20 долларов в час в свободное время. Большинство вольеров можно нарисовать за 15-20 минут.

Инструменты заимствования:
Ниже вы найдете предложения, которые требуют инструментов, которых у вас может не быть.Если вы планируете заранее, вы можете найти друзей или членов семьи с инструментами, которые вы можете одолжить. Если вы одалживаете такие инструменты, как лобзики, фрезеры, ленточные шлифовальные машины, покупайте новые лезвия, биты и ремни на случай, если вы их повредите. Если лезвия, биты и ремни в хорошем состоянии, когда вы закончите работу, верните предметы, которые вы приобрели вместе с инструментами. Когда вы возвращаете инструменты, убедитесь, что они по крайней мере такие же чистые, как когда вы их одолжили. Трудно найти людей, которые позволят вам одолжить хорошие инструменты, потому что они редко возвращаются в хорошем состоянии.В некоторых случаях у людей могут быть инструменты, и они не захотят дать вам их взаймы, но могут помочь вам выполнить часть работы. Например, у вас может не быть настольной пилы. Настольная пила режет намного лучше (как правило), чем циркулярная пила. Можно попросить владельца настольной пилы помочь вам распилить панели по размеру.

Я бы посоветовал вам НЕ брать инструменты у людей, которые зарабатывают на жизнь этими инструментами. Если вы одолжите циркулярную пилу у кого-то, кто нуждается в ней, чтобы зарабатывать на жизнь, и вы повредите ее, вы можете дорого обойтись ему в виде потерянного дохода.

МДФ:
Древесноволокнистая плита средней плотности представляет собой прессованный тип «древесного продукта». Она похожа на древесностружечную плиту, но с ней гораздо приятнее работать, чем с древесностружечной плитой. При резке кромка не сильно изрыта, как на кромке ДСП (см. ниже). Он также препятствует выламыванию при завинчивании близко к краю. Вы все равно должны предварительно просверлить отверстия для шурупов при сборке коробки с шурупами для гипсокартона, потому что древесина расколется на , если шуруп ввинтить в край рядом с концом доски.Многие люди используют пневматический степлер и качественный столярный клей для сборки коробок.

На изображении ниже показан обрезанный край МДФ (вверху) и ДСП.

При вырезании деталей для корпуса у вас может возникнуть соблазн просто использовать толщину, указанную производителем. В большинстве случаев МДФ толще заявленной толщины. Ниже показан МДФ толщиной 3/4 дюйма. На нем должно быть 0,750. На циферблатном индикаторе указано 0,761. Если вы сделаете разрезы, предполагая, что толщина МДФ ровно 3/4 дюйма, детали не будут подходить должным образом.Для большинства сборщиков ящиков-новичков это не проблема, потому что разрезы будут не очень точными, но если вы используете хорошие инструменты (настольная пила с прочным упором) и будете осторожны при измерении и маркировке, это будет иметь большое значение. .

Степлер:
Раньше в качестве крепежа предлагались скобы. Степлер ниже является примером, который хорошо работает. Это степлер Senco модели SKS. Это степлер профессионального качества, что означает, что он немного дороже, чем степлеры run_of_the_mill, которые вы видите на eBay.Перед покупкой важно знать, может ли степлер забивать скобы в МДФ. Многие могут забить свои самые длинные скобы в фанеру, но не могут полностью загнать их в МДФ или ДСП. Этот степлер использовался для сборки корпусов домашних колонок из МДФ, когда я собирал колонки. Скобы под ним — те, которые были использованы. Желтый клей, скрепляющий их, плавится при попадании в древесину и повышает их сопротивление выдергиванию. Они и столярный клей в швах делают корпус очень прочным.

Клеи:
При сборке корпуса громкоговорителя важно сделать хорошие, прямые, квадратные разрезы. Если порезы хорошие, вам не нужно ничего, кроме столярного клея хорошего качества. Клеи, такие как клей Gorilla, могут быть немного прочнее, но поскольку обычный столярный клей намного прочнее самой древесины, дополнительная прочность бесполезна. Со стандартным столярным клеем легко работать, и если он попадет на кожу, он сразу же отслоится после высыхания. Клей Gorilla может оставаться на коже в течение нескольких дней, прежде чем его можно будет полностью удалить.При нанесении столярного клея нанесите тонкую полоску по центру края доски. Если вы нанесете правильное количество, «небольшое» количество будет смещено вдоль каждой стороны доски, когда доски будут скреплены вместе. Если слишком много смещено, нанесите немного меньше. Если есть места, где ничего не смещено, нужно нанести немного больше. Вы можете удалить вытесненный клей либо бумажным полотенцем, либо просто краем куска дерева.

Вы, вероятно, слышали, что клей держится достаточно прочно, чтобы вы могли удалить винты, и корпус остался прочным.Это правда, что клей такой прочный, но клей приклеивается только к поверхности. Для такого материала, как МДФ (который, по сути, представляет собой сильно сжатые слои картона/бумаги), поверхность можно довольно легко вытянуть. Винты предотвращают это и значительно повышают прочность корпуса.

Если вы допустили небольшую ошибку при резке (часто случается при использовании циркулярной пилы без направляющей) и остался небольшой зазор, который столярный клей не заполнит, вы можете смешать опилки и столярный клей и использовать его для заполнения зазора.

Силиконовый клей/герметик старого типа содержит уксусную кислоту, которая выделяется при отверждении клея. Эта кислота разъедает корзины динамиков, если динамики будут переустановлены до того, как силикон полностью затвердеет. Если вам необходимо использовать силикон, используйте «Силикон II». Лучший способ убедиться, что корпус герметизирован, — это сделать качественные надрезы. На изготовление качественных надрезов уходит меньше времени, чем на высыхание/отверждение герметика ( 24 часа) Если разрезы достаточно хорошие, вам не понадобится никакой герметик, кроме столярного клея.

Некоторые люди используют клей типа жидких гвоздей для герметизации швов, но растворители в строительных клеях могут размягчить клей, используемый на некоторых динамиках (что может привести к преждевременному выходу из строя динамика, если динамики будут установлены до полного высыхания клея). Вы также должны понимать, что пары вполне могут быть легковоспламеняющимися (и могут быть взрывоопасными в замкнутом пространстве). Если у вас есть ненадежное соединение динамиков на клеммах динамиков, может возникнуть опасность возгорания/взрыва, если динамики будут воспроизводиться до того, как растворитель полностью испарится.Жидкие гвозди — еще одно вещество, которое не должно быть на вашей коже. Если вы удалите его немедленно с помощью растворителя, такого как ацетон, вы сможете удалить большую его часть. Если вы дадите ему высохнуть, подождите неделю, прежде чем он полностью исчезнет.

Пока мы говорим о растворителях… Слишком много людей используют бензин (бензин) в качестве растворителя для удаления клея и тому подобного. Это ИДИОТИКА. Если вы когда-нибудь увидите горящий бензин, вы поймете, почему. Бензин не горит, как в кино. Бензин сгорает очень быстро и сильно нагревается.НЕ используйте бензин в качестве очистителя.


На этой фотографии показано, как выглядят головки винтов, когда они утоплены в поверхность платы. Углубление встречного отверстия было просто просверлено примерно на 1/8 дюйма в глубину в центре отверстия. Зенковка значительно снижает вероятность поломки края платы и делает корпус более привлекательным. Отверстия также были предварительно просверлены сверлом 3/32 дюйма, чтобы предотвратить расщепление древесины.

Это конец доски, где были предварительно просверлены отверстия для винтов.Вы можете видеть, что древесина не раскололась.

Вот так выглядит шуруп, если не зенковать отверстия для шурупов.


Это то, что может произойти, если вы не просверлите отверстия заранее.


Вот так должен выглядеть край коробки. Между двумя кусками дерева не должно быть зазора. Прочность ограждения во многом зависит от точности разрезов. Помните, столярный клей не предназначен для заполнения больших зазоров.


При строительстве ограждения, если у вас нет большого опыта, вы, вероятно, не сможете сделать идеальные разрезы.Если у вас есть выбор сделать панели немного короче или длиннее, сделайте их немного длиннее. На изображении ниже вы можете видеть, что тот, который немного длиннее, немного выходит за пределы корпуса. Это можно исправить с помощью ленточной шлифовальной машины или фрезера, используя фрезу с направляющим подшипником или втулкой (первая фреза ниже является одним из примеров).

Если у вас возникли проблемы с получением прямых пропилов, используйте как можно больше заводских кромок. Если, например, у вас может быть панель с одной заводской кромкой и одной плохой (плохо обрезанной) кромкой или с двумя плохими кромками, обрежьте ее так, чтобы использовать заводскую кромку.

Ранее упоминалась ленточная шлифовальная машина. Если вы никогда не использовали ленточный шлифовальный станок, вы должны понимать, что им не так легко управлять, как орбитальной шлифовальной машиной для ладоней. При использовании ленточной шлифовальной машины вы должны хорошо держать ее в руках и находиться в хорошем положении. Если вы немного выйдете из равновесия, он может оторваться от вас. Вы также должны понимать, что он может резать БЫСТРО. С лентой зернистостью 40 или 80 он может отрезать 1/16 дюйма от вашего корпуса (или вашей кожи), прежде чем вы сможете отреагировать.

Было предложено удалить клей, который вытесняется, когда вы скрепляете панели вместе.Это особенно важно, если вам нужно отшлифовать корпус. Клей забьет наждачную бумагу и сделает ее бесполезной. Это может произойти с новым ремнем, когда вы впервые попытаетесь отшлифовать область с большим количеством клея. Иногда вы можете очистить бумагу проволочной щеткой, но ремень не будет работать так же хорошо, и его, вероятно, придется заменить. Когда вы собираетесь покупать ремни для шлифовальной машины, вам нужно знать их размер. Обычно используются 3 x 24 дюйма, но есть и другие размеры. Если вы не встали на колени, возьмите с собой старый ремень.Размер иногда указан на ремне, но обычно он стирается к тому времени, когда ремень необходимо заменить.

На изображении ниже показаны два разных типа шурупов для гипсокартона. На мой взгляд, шуруп с крупной резьбой лучше подходит для изготовления коробок. Они входят быстрее и не так легко отделяются, но с большей вероятностью могут привести к расщеплению древесины. Попробуйте оба типа и используйте тот, который лучше всего подходит для вас. Я использовал винты с крупной резьбой на предыдущих изображениях. Оцинкованный винт ниже представляет собой гипсокартон № 6 и имеет длину 1 5/8 дюйма (предпочтительный винт для строительных ограждений).

При использовании винтов с крестообразным шлицем или винтами с головкой Torx необходимо убедиться, что у вас есть бита, которая подходит должным образом (предпочтительно такая, которая поставляется с винтами). Вы также должны держать биту на одной линии с винтом. Если у вас есть бита, которая правильно подходит и находится на одной линии с винтом, у нее практически нет шансов соскользнуть. Если он соскользнет, ​​это, вероятно, повредит и биту, и винт. Если бита повреждена, это может затруднить завершение работы. Хорошо иметь дополнительные биты под рукой.

На следующих двух изображениях изображена зенковка. Первый — голый бит. При таком использовании долота трудно получить постоянную глубину. На втором изображении показана бита с несколькими шайбами, приклеенными к бите. Это делает действительно легко получить постоянную глубину на отверстиях.

Можно использовать сверло для зенкования головок (после предварительного сверления сверлом 3/32 дюйма), но вы должны быть очень осторожны. Большинство сверл имеют тенденцию втягиваться в просверливаемый материал.При использовании стандартных спиральных сверл очень легко зайти слишком глубоко. Использование бит с плоской режущей кромкой позволит вам сверлить без риска непреднамеренного проникновения сверла слишком глубоко. Долото ниже представляет собой стандартное сверло, которое было отшлифовано, чтобы иметь плоскую режущую кромку.

Вырезание отверстий в корпусах динамиков

Вырезание отверстий лобзиком:
Большинство людей, особенно те, кто строит свой первый корпус, будут использовать лобзик, чтобы вырезать отверстия для динамиков. Почти каждый может вырезать отверстие лобзиком, но есть несколько вещей, которые облегчат работу и дадут лучшие результаты.При резке не торопитесь. Собирая свои первые несколько корпусов, вы просто хотите как можно скорее услышать, как они будут звучать. Обычно это означает, что вы постараетесь заставить лобзик резать как можно быстрее. Это может привести к сломанным/погнутым лезвиям и отверстиям со скошенными сторонами, а не квадратными (перпендикулярно верхней/нижней поверхности). Если вы не торопитесь, это займет лишь немного больше времени, а качество реза будет намного лучше.

Выбирая лопасть для выреза под вуферы, вы должны выбрать относительно глубокую лопасть (спереди назад).Это сделает лезвие более жестким, что поможет предотвратить отклонение лезвия в сторону (из-за чего стороны будут скошенными, а не квадратными). Лезвия, тонкие спереди назад, лучше подходят для резки крутых изгибов, но они не нужны для вырезания отверстий для низкочастотных динамиков. Лезвие с более крупными зубьями и значительным боковым разводом будет резать быстрее, но может сделать более грубый срез (особенно если вы пытаетесь резать слишком быстро). Если вы не стеснены в средствах, купите несколько наборов лезвий, чтобы вы могли попробовать несколько (на подручных материалах), чтобы увидеть, что работает лучше всего.

Стандартный электролобзик просто перемещает лезвие вверх и вниз. Более продвинутые лобзики имеют настройку «орбита». Обычно есть 3 настройки орбиты и одна прямая настройка. Функция орбиты заставляет кончик лезвия следовать овальной траектории, а не двигаться прямо вверх и вниз. При выполнении грубых резов настройка орбиты может быть лучшим вариантом, но, как правило, это не лучший вариант при выполнении точных резов. При использовании настройки орбиты область перед лезвием обычно довольно сильно изъедается (отрывается линия, по которой вы следуете).При использовании неорбитальной настройки леска останется в значительной степени неповрежденной, пока режущая кромка лезвия не достигнет ее. Потренируйтесь на куске дерева, чтобы увидеть, что лучше всего подходит для вас. Если у вас нет большого опыта работы с лобзиком, установите лобзик в прямое положение.

Многие лобзики имеют регулировку скорости. Обычно нет необходимости использовать электролобзик на полной скорости. Если у вас острое лезвие, пила сможет резать быстрее, чем вы сможете отреагировать, если пила начнет сходить с линии.Использование более низкой скорости облегчит реакцию, прежде чем вы уйдете слишком далеко от линии.

При маркировке расположения отверстий вам понадобится что-то, что сделает удобочитаемую линию за один проход. Красный тонкий маркер Sharpie работает очень хорошо. Вам нужно будет делать маркировку медленно (чтобы цвет оставался интенсивным), поэтому вам нужно сделать только один проход. Трудно сделать дополнительный проход точно поверх первого прохода, что приводит к множеству линий или утолщению линии.

Вырезание отверстий с помощью маршрутизатора:
Прежде чем мы перейдем к использованию маршрутизатора, вы должны понимать, что маршрутизатор может ОЧЕНЬ быстро причинить большой вред.Слишком многие люди слишком мало уважают маршрутизаторы. При использовании фрезера вы должны держать руки на обеих рукоятках с момента его включения до ПОЛНОЙ остановки фрезы. Даже если долоту осталось сделать всего несколько оборотов, прежде чем оно остановится, если вы соприкоснетесь с долотом, ожидайте, что все, что с ним соприкоснется, потеряется.

Использование лобзика для вырезания отверстий для динамиков подходит большинству людей, но если вы хотите идеальные отверстия, вам придется использовать другой вариант. Для тех, кто думает, что они могут вырезать идеальные отверстия с помощью электролобзика, вы никогда не видели отверстия, вырезанные так, как описано в этом разделе.Есть два распространенных способа вырезать идеальные отверстия для динамиков в перегородке корпуса динамика. Некоторые люди используют приспособление для резки кругов, которое крепится к фрезеру. Они хорошо работают и могут использоваться для вырезания отверстий в перегородках, но вы должны быть очень осторожны в конце резки, если вы вырезаете отверстия в собранном корпусе. Если вам нужно вырезать много отверстий одинакового размера, я настоятельно рекомендую вам использовать круглое приспособление для резки, чтобы сделать шаблон и использовать шаблон, чтобы вырезать отверстия в перегородке вашего корпуса.

  • В этом разделе есть три основных компонента
  • Приспособление для круговой резки:
    Крепится к основанию фрезера
  • Основание для изготовления шаблонов:
    Это основание, на которое вы будете прикручивать заготовку шаблона для вырезания. Он также послужит точкой поворота приспособления для резки круга.
  • Шаблон выреза динамика:
    Шаблон — это то, что вы будете использовать, чтобы очень быстро вырезать отверстия в перегородке корпуса динамика.

Если вы собираетесь использовать шаблон для проделывания отверстий в корпусе, вам не нужно покупать дорогое приспособление для резки кругов.Вы можете сделать его примерно за 10-15 минут, и, поскольку он будет использоваться всего несколько раз, он не должен быть чем-то особенным. Он просто должен прикрепляться к базовой пластине вашего фрезера и позволять вам иметь место, где вы можете просверлить отверстие, чтобы установить диаметр отверстия, которое он будет резать.

Основы маршрутизатора:
Вероятно, в этом разделе вы найдете больше информации о маршрутизаторах, чем ожидали на странице, посвященной корпусам динамиков. Это потому, что они очень полезны, если вы понимаете основы и избегаете самых распространенных ошибок.

Если у вас нет маршрутизатора, вы должны попробовать ломбарды в качестве дешевого источника маршрутизаторов. Прежде чем покупать в ломбардах, позвоните в ближайший к вам, чтобы узнать, какие модели у них есть, и узнать их цены. Затем проверьте цены в обычных торговых точках. В ломбарде можно получить выгодную сделку, но многие ломбарды устанавливают цены, близкие к розничным, за бывшие в употреблении предметы, поэтому стоит сделать домашнее задание, прежде чем покупать у них. Конечно, это относится не только к маршрутизаторам. Он упоминается здесь только потому, что это инструмент, который у вас вряд ли будет.

Существует два различных типа общедоступных оснований для маршрутизаторов. Один из них представляет собой регулируемое фиксированное основание. Это позволяет вам отрегулировать глубину резания до включения фрезера, но вы не можете изменить глубину резания во время работы фрезера. Маршрутизатор ниже имеет фиксированную базу.

Второй тип базы — это «впадина» (см. ниже). Это позволяет запускать фрезер, не высовывая фрезу из основания. После того, как фрезер наберет скорость, вы погружаете фрезу в материал, который вам нужно разрезать.Врезное основание требуется для использования приспособления для резки кругов. Вы можете использовать маршрутизатор с базой любого типа, если у вас есть шаблон.

Это показывает, как направляющая втулка подходит к этому конкретному фрезеру. Этот держится в основании двумя винтами. Другие удерживаются в основании гайкой сверху основания. Внешний диаметр этой втулки составляет 3/8 дюйма (для режущего инструмента 1/4 дюйма). Вот почему отверстие шаблона динамика должно быть немного больше фактического отверстия динамика. Диаметр втулки фрезера будет определять фактическую разницу в размерах между отверстием в шаблоне и отверстием для выреза динамика.Втулка устанавливается после того, как фрезер снимается с приспособления для резки кругов (для тех приспособлений для вырезания кругов, которые жестко крепятся к основанию фрезера).

При использовании направляющей втулки с шаблоном существует множество вариантов фрез. Дешевые биты сделаны из «быстрорежущей стали». Биты из быстрорежущей стали не выдерживают более нескольких разрезов в МДФ или ДСП. Если вы покупаете сверло из быстрорежущей стали, чтобы прорезать отверстия в МДФ для двух 12-дюймовых низкочастотных динамиков, будьте готовы прожечь последнюю часть второго отверстия, потому что сверло затупится.

Существует три основных типа фрез. Во-первых, это бита из быстрорежущей стали. Они самые дешевые, но и тускнеют быстрее остальных. Есть твердые твердосплавные биты. Карбид намного тверже, чем быстрорежущая сталь, и будет удерживать острую кромку намного дольше, чем бита из быстрорежущей стали. Они также являются самыми дорогими из трех типов. Третий тип имеет стальной корпус с припаянным к нему твердосплавным резцом (внизу). Стальные долота с твердосплавными резцами обычно дешевле, чем цельные твердосплавные, и служат примерно столько же.Если вы ищете что-то похожее на это, включите следующие термины: фрезерная фреза с погружной пилотной панелью 1/4 дюйма.

Используя большой фрезер, вы можете легко разрезать всю толщину МДФ толщиной 3/4 дюйма за один проход. Если вы собираетесь это сделать, вам необходимо убедиться, что режущая кромка имеет толщину не менее 3/4 дюйма. Двумя наиболее распространенными вариантами фрез диаметром 1/4″ являются резка 3/4″ и резка 1″. резать в 2-3 прохода, с каждым проходом глубже.Использование шаблона или круговой фрезы хорошего качества обеспечит идеальное отверстие даже после нескольких проходов.

Примечание:
Приведенный выше бит полезен только (для целей, указанных на этой странице) для погружения и резки досок, под которыми есть место. Это сверло не может резать, когда режущая кромка проходит через доску лишь частично. Поскольку над и под фрезой есть секции вала, фреза должна располагаться вертикально, чтобы у нее была хотя бы небольшая часть лезвия как над, так и под верхней и нижней поверхностями доски.

Биты, которые вырезают прямые пазы, бывают двух основных типов. Один бит с прямой режущей кромкой (как тот, что выше). Другой тип — спиральная насадка (ниже). Имеет спиральную режущую кромку. Спиральные фрезы используются там, где требуется почти идеальная обработка кромки (для резки мягких металлов или пластика, например акрила). Для резки МДФ вполне достаточно прямых фрез. Если вам нужна спиральная насадка, хорошо подойдут Bosch 85903MC и 85911MC, которые можно приобрести примерно по 20 долларов за штуку.

Спиральные долота бывают двух видов: восходящие и нисходящие. Подрезное долото вытягивает отходы вверх и из паза. Режущее долото проталкивает отходы вниз. Если вы используете это, чтобы прорезать отверстия в перегородке, установленной на корпусе, режущая фреза выбросит большую часть опилок в корпус (которые можно легко удалить пылесосом). Ворсовые фрезы лучше подходят, когда вы делаете разрез, который не проходит через материал полностью, или когда на фрезере есть вакуумная насадка.

Все биты, упомянутые/показанные здесь, являются режущими битами 1/4 дюйма (они вырезают паз 1/4 дюйма). Большие биты требуют гораздо больше лошадиных сил, чтобы повернуться и создать больше беспорядка (больше опилок). Резцы меньшего диаметра обычно легче сломать.

Установка фрезы:
При вставке фрезы в цангу фрезы вставляйте ее до упора, а затем вытягивайте примерно на 1/8 дюйма. Когда вы затяните гайку цанги, фреза войдет немного дальше. в маршрутизатор, и вы не хотите, чтобы он достиг дна.Если он достигает нижней точки, возможно, вы не сможете затянуть его должным образом, и бита может соскользнуть во время резки.

Застрявшие фрезы:
Некоторые фрезы неправильно высвобождают фрезы при ослаблении цанговой гайки. В большинстве фрезеров (тех, у которых нет проблем) гайка цангового патрона сначала ослабнет, но фреза все еще будет крепко удерживаться. Вы должны открутить цанговую гайку еще на несколько оборотов (когда она снова станет трудно поворачиваться), а затем откручивать до тех пор, пока она снова не будет свободно вращаться до того, как бита будет отпущена.

Некоторые маршрутизаторы более упрямы. Когда вы ослабляете цанговую гайку, она вытягивает цангу из шпинделя, и, когда все в порядке, цанга остается свободной в гайке. В некоторых фрезерах цанга заклинивается в гайке, и для удаления насадки необходимо снять весь узел гайка/цанга/бита. В этом случае поместите сборку на твердую поверхность. Поместите глубокую головку (тип, используемый с трещоткой) на биту. Он должен быть полностью свободен от сверла и должен прочно лежать на верхней части цанги.Нажмите на верхнюю часть гнезда, чтобы сбить гайку. Когда гайка свободна, бита должна свободно выдвигаться. Важно, чтобы вы не оставляли биты маршрутизатора в маршрутизаторе на длительное время. Они могут застрять, и их будет очень трудно удалить.


Приспособление для круговой резки

Есть довольно много коммерчески доступных приспособлений для резки кругов. Приспособление для резки кругов Jasper, пожалуй, самое известное. Большинство этих приспособлений жестко крепятся к основанию фрезера. Следующий самодельный шаблон имеет отверстие для направляющей втулки фрезера, размер которого равен внешнему диаметру втулки.Это удерживает фрезер и приспособление вместе, а не винты, и позволяет фрезеру свободно вращаться на приспособлении.

На следующем изображении показан более типичный зажим, который жестко крепится к фрезеру. Если вы покупаете такое приспособление, убедитесь, что отверстия в нем совпадают с отверстиями в основании фрезера. Некоторые маршрутизаторы имеют 3 отверстия, а некоторые — 4 отверстия в основании. Некоторые приспособления предназначены для фрезеров с 3 или 4 отверстиями, но не для обоих.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Неважно, что отверстия в опорных точках приспособления для резки кругов проходят через центральную линию приспособления. Все, что важно, это то, что отверстие находится на правильном расстоянии от сверла.

При изготовлении шаблона отверстие в шаблоне должно быть немного больше требуемого выреза динамика, чтобы компенсировать диаметр направляющей втулки. Отверстие в шаблоне должно быть равно диаметру выреза динамика плюс 1/8 дюйма для направляющей втулки диаметром 3/8 дюйма и при использовании фрезы с диаметром режущей кромки 1/4 дюйма.

Круглорез здесь имеет треугольную форму, но форма не важна. Его можно было бы оставить прямоугольным (со слегка закругленными углами, чтобы они меньше травмировали пользователя). Если вы хотите сделать его из алюминия, вы можете купить 1/4-дюймовую алюминиевую пластину на eBay. Вы должны иметь возможность купить предварительно нарезанный кусок подходящего размера. небольшая плата.Если вы не можете найти нужный вам размер, его можно легко разрезать лобзиком.Этот кусок алюминия был вырезан с помощью диска Bosch, предназначенного для чистой резки ламината.Зубья не имеют бокового развода, поэтому срез остается очень чистым. Вы найдете их фотографии, когда посетите предстоящую страницу сайта «Работа с акрилом».

При выполнении отверстий для точек поворота в приспособлении для резки кругов или при изготовлении шаблонов каждое из них должно быть сделано для каждого отдельного динамика для наилучшей подгонки. Вероятно, вы можете сделать стандартный 10-дюймовый шаблон для 10-дюймовых вуферов, но если отверстие слишком большое, может не хватить материала для ввинчивания винтов, и потребуется немного больше усилий, чтобы идеально отцентрировать динамик.Некоторые владельцы (те, для кого вы строите корпус) могут обнаружить динамик, который немного выходит за рамки, и могут отказаться от корпуса только из-за этого.

В следующей демонстрации вы можете запускать и останавливать вращение приспособления. Нажатие второй кнопки превращает приспособление из жестко установленного в плавающее. Как видите, плавающий зажим облегчает надежный захват фрезера. Это также упрощает безопасное удержание шнура питания в стороне.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Примечание:
Если вам нужно вырезать только пару отверстий, вы можете использовать круговой резак без основания шаблона. Для этого вам нужно будет закрепить как внешнюю часть перегородки, так и центр выреза. Центр выреза будет закреплен, когда вы проденете винт через точку поворота приспособления для вырезания кругов. Винт должен будет пройти через перегородку и в доску, которую вы используете в качестве основы (обрезки дерева или ваш верстак). Это необходимо, когда вы разрезаете перегородку перед тем, как прикрепить ее к остальной части корпуса.Если винт, проходящий через центр зажимного приспособления, не плотно входит в отверстие зажимного приспособления, вам необходимо поддерживать постоянное внешнее усилие на фрезере. Это сделает отверстие максимально круглым.


Основание для изготовления шаблонов

Для изготовления шаблона лучше всего сделать простую основу (ниже один пример). Центральная ось будет опорой для шаблона для резки круга. Блоки в нижней его части должны быть зажаты в Workmate или других тисках. Если вы хотите использовать это на своем верстаке и не хотите прикручивать его к верстаку, вы можете использовать материал производства Duck (например, Duck Tape, торговое название одной марки клейкой ленты).Называется Easy Liner (фото на странице Работа с акрилом). Это предотвратит перемещение базы. Если у вас есть другой способ сохранить его устойчивым, вы можете использовать тот, который лучше всего подходит для вас.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Когда вы делаете шаблон, вы должны сделать линии 90 и 45, прежде чем просверлить центральное отверстие, которое будет проходить над осью. Это обеспечит точное совмещение отверстий для винтов с центром шаблона. Это также дает вам контрольные точки при размещении шаблона на корпусе.Вы должны нарисовать линии на перегородке корпуса, пересекающиеся в точке, где вы хотите, чтобы динамик был в центре. Затем вы должны совместить метки на шаблоне с метками на корпусе.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Выбирая древесину для изготовления шаблонов, не используйте низкосортную древесину. 1/4-дюймовый материал работает лучше всего. 1/4-дюймовый МДФ трудно найти, но из него получаются хорошие шаблоны. Из фанеры «хорошего качества» также получаются хорошие шаблоны. Луан подходит, но береза ​​и дуб (дуб предпочтительнее, если вы собираетесь использовать фанеру) немного лучше.Если вы используете дешевую фанеру, внутренние слои расшатываются и смещаются, что приводит к неравномерности внутреннего диаметра шаблона. Если вы используете дешевую фанеру, нанесите тонкий слой клея по внутреннему диаметру (стирая как можно больше). Это защитит внутренний слой. Когда вы покупаете материал для шаблонов, вам обычно не нужно покупать полный лист. Во многих магазинах товаров для дома есть листы, обрезанные до меньших размеров, которые дешевле и проще в обращении, если у вас нет грузовика, чтобы его доставить.

При разметке шаблона вы должны указать центральные точки отверстий для крепления динамиков. Пока шаблон находится на приспособлении, сделайте инструмент, похожий на тот, что показан на следующем рисунке. Это просто тонкая (толщиной ~ 1/16 дюйма) деталь (металлическая, пластиковая…), имеющая отверстие 1/4 дюйма для центральной стойки шаблона и второе отверстие, совпадающее с центром монтажных отверстий динамика. . Чтобы найти центр отверстий, вы можете измерить расстояние от центра до центра отверстий на противоположных сторонах рамы и разрезать его пополам.Если вам так проще, вы можете измерить от правой стороны отверстия до правой стороны отверстия. Иногда это проще, чем определить, где находится центр отверстия.

Основание шаблона должно быть либо закреплено в тисках типа Workmate, либо закреплено иным образом, чтобы оно не могло двигаться. При резке трудно заставить сверло полностью прорезать заготовку шаблона, не разрезая немного основание. При желании между заготовкой шаблона и основанием можно вставить жертвенный кусок дерева.Порезы в основании не будут глубокими, если вы будете осторожны, и, как правило, не вызовут никаких проблем. Помните, это для создания шаблонов. Вы будете использовать шаблоны до тех пор, пока они не изнашиваются или не испортятся. Прежде чем вы сможете поместить кусок фанеры или МДФ толщиной 1/4 дюйма, который должен стать шаблоном динамика, на основание шаблона, вам нужно будет просверлить в нем отверстие диаметром 1/4 дюйма, чтобы он мог надеть шарнир. дюбель. Поместив заготовку шаблона на дюбель, вам нужно будет закрепить ее несколькими винтами с плоской головкой #6 X 1/2″ или #6 X 3/4″.Если вы сделаете монтажные отверстия в том же месте, что и отверстия в динамике, эти же отверстия можно использовать для крепления шаблона к корпусу динамика. Вам нужно будет раззенковать головки винтов, чтобы приспособление для резки кругов могло проходить над ними.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Для тех, кто не знает, как выглядят шурупы с плоской головкой… Можно также использовать шурупы для гипсокартона.

Это то, что осталось после вырезания отверстия.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

При использовании Т-образных гаек или при предварительном сверлении отверстий для крепежных винтов динамика необходимо убедиться, что логотип пылезащитной крышки правильно совмещен с отверстиями для винтов. Если логотип расположен под прямым углом к ​​отверстиям, можно предварительно просверлить отверстия под углом 90° и 45° к верхней и боковым сторонам лицевой стороны корпуса). Если логотип не соответствует отверстиям, вам придется выровнять логотип, отметить места отверстий, а затем просверлить отверстия.

Установка глубины фрезы при использовании шаблона:
При настройке фрезы убедитесь, что она может прорезать достаточную глубину, чтобы полностью прорезать разрезаемую деталь.Глубина под основанием фрезера должна быть равна толщине шаблона плюс толщина материала. Сверло должно быть зажато так, чтобы как можно большая часть хвостовика сверла находилась в цанге, но не настолько глубоко, чтобы оно не врезалось достаточно глубоко или настолько глубоко, чтобы цанга ударялась о пластину направляющей. Если вы проверите это до того, как начнете, это сэкономит много времени.

Некоторым людям нравится настраивать фрезер так, чтобы он прорезал примерно 99% разрезаемого куска, а затем с помощью универсального ножа обрезать остальную часть.Рекомендую использовать жертвенный кусок, настройка проще. Жертвенный предмет в конечном итоге будет с несколькими кольцами, но он не причинит вреда и редко когда-либо нуждается в замене.

Вам нужно будет привинтить шаблон к корпусу, чтобы он не мог двигаться при фрезеровании. Вы будете использовать линии на шаблоне, чтобы выровнять шаблон с желаемым центром отверстия в корпусе. Помните, что этот шаблон необходимо использовать с направляющим подшипником. Если вы попытаетесь выполнить разрез без направляющего подшипника на фрезере, фрезер прорежет шаблон и корпус.


Нажмите ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Теперь, я знаю, это выглядит как много работы, но после того, как вы сделаете основу шаблона, круговой резак и несколько шаблонов, вы сможете очень быстро вырезать идеально круглые гладкие отверстия для динамиков. Например, используя шаблон с несколькими отверстиями, можно вырезать отверстия для твитера, вуфера и порта примерно за 20 секунд с помощью большого погружного фрезера. Если вы сделаете все 8 отверстий для винтов в шаблоне, вы можете разметить и предварительно просверлить их, чтобы динамик можно было установить идеально ровно с первого раза.Не просверливайте отверстия в шаблоне. Это будет делать отверстия немного больше каждый раз, потому что вы не можете предотвратить касание шаблона сверлом. С помощью острого наконечника отметьте места отверстий, удалите шаблон и затем просверлите отверстия. Для достижения наилучших результатов используйте фрезы с твердосплавными фрезами. МДФ приведет к очень быстрому затуплению фрезы из быстрорежущей стали . Иногда нетвердосплавные фрезы затупляются уже после нескольких отверстий.


Примечания по использованию маршрутизатора с шаблоном
  • При вырезании отверстий нажимайте на фрезер до тех пор, пока рез не будет завершен.Если вы остановитесь в середине резки, вибрация может привести к поломке фрезы. При вырезании отверстий необходимо двигаться по часовой стрелке. Если бы вы вырезали за пределами шаблона, вы бы пошли в противоположном направлении.
  • Не позволяйте маршрутизатору выйти из приспособления, это разрушит приспособление. Убедитесь, что фрезер все время остается ровно на шаблоне. Если он наклонится внутрь, он повредит периметр выреза в корпусе. Если он наклонится наружу, он может проскользнуть мимо шаблона и разрушить шаблон (возможно, повредить корпус.Удерживать фрезер в горизонтальном положении легче, если между вырезом и краем шаблона находится много материала (не менее 1/2 ширины основания фрезера).

Крепление корпуса динамика:
Большинство корпусов динамиков нуждаются в креплении. На приведенных ниже схемах показан один из примеров крепления корпуса.

Это распорка, если смотреть со стороны перегородки (где установлен динамик). Дефлектор и динамик явно не показаны. Обратите внимание, как скоба связывает верхнюю часть коробки с нижней частью коробки.Это останавливает верх и низ коробки от перемещения вдоль оси «А». Кронштейн также соединяет стороны вместе. Горизонтальная часть раскоса не дает бокам двигаться. Открытые участки скобы позволяют воздуху свободно проходить через коробку и уменьшают воздушное пространство, занимаемое скобой. Поперечины не обязательно должны быть очень толстыми, потому что древесина, из которой состоит раскос, не растягивается и не сжимается.

Это сторона коробки со снятой правой стороной. Вы можете увидеть еще одну скобу.Эта распорка предотвращает изгибание задней части коробки. Задняя часть коробки привязана к вертикальной распорке. Когда эти распорки склеены между собой, боковины и задняя часть коробки будут чрезвычайно жесткими и значительно уменьшат резонанс в стенках коробки.

Это верхняя часть коробки. Это просто еще один взгляд на крепление.


Использование Т-образных гаек:
Если у вас очень тяжелые низкочастотные динамики или вам необходимо часто снимать низкочастотные динамики, вам необходимо использовать Т-образные гайки.Т-образные гайки представляют собой металлические крепежные детали с резьбой, которые используются для обеспечения прочной точки крепления в древесине. Они вставляются в заднюю часть перегородки. Отверстие просверливается достаточно большого размера, чтобы принять цилиндрическую часть Т-образной гайки. Вы вставляете Т-образную гайку в отверстие и (если возможно) сильно ударяете по ней молотком. Если вы не можете добраться до него, чтобы ударить по нему молотком, иногда их можно вставить на место, просто затянув винт. Это хорошо работает с мягкой древесиной, но не всегда работает с МДФ.Иногда резьба срывается или винты ломаются до полной посадки Т-образной гайки. Если у вас возникли проблемы с тем, чтобы заставить их полностью опуститься, используйте С-образный зажим, чтобы посадить их. Если вы не установите их полностью перед установкой динамика, винты будут продолжать ослабляться по мере того, как Т-образные гайки будут продолжать опускаться. Только после того, как они будут полностью установлены, винты останутся затянутыми. Если у вас есть проблема с их выпадением, нанесите немного Goop или E6000 на цилиндрическую часть Т-образной гайки, прежде чем вставлять ее.На фото ниже показана пара Т-образных гаек. Они бывают разных размеров. Диаметр винта, который будет использоваться с ними, важен, потому что винт должен проходить через отверстие в раме низкочастотного динамика. Глубина Т-образной гайки на самом деле не важна, но вы должны использовать ту, которая максимально приближена к толщине дерева. Это обеспечивает больше потоков и снижает вероятность их удаления.

На этом изображении показано их размещение в перегородке. Пунктирные линии показывают диаметр отверстия, просверленного под Т-образную гайку.

Также доступны следующие резьбовые вставки, но они занимают немного больше места, чем Т-образные гайки, и не могут быть установлены там, где нет достаточного зазора между центром отверстия для вставки и краем отверстия для динамик. Однако их можно использовать в других местах на стойках для усилителей и т.п. Это позволяет снимать и переустанавливать панели, не собирая пыль вокруг отверстий (шурупы, ввинченные непосредственно в древесину, всегда вытягивают немного пыли, когда вы их выкручиваете).Это может быть трудно очистить, если материал, покрывающий деталь, имеет волокна, которые имеют тенденцию удерживать пыль и древесные частицы.

Следующая вставка ввинчивается в древесину шестигранным ключом.

Следующие два примера забиваются или вдавливаются (С-образный зажим) в древесину. Для больших нагрузок следует использовать вариант с фланцем (фланец на обратной стороне МДФ). Для наибольшей устойчивости к выдергиванию (вставки без фланца) используйте те, которые имеют ту же толщину, что и древесина.Более длинные вставки имеют больше шипов, что затрудняет их извлечение.

На следующих двух изображениях показано, как выглядят вставки после установки.

Это латунные вставки, которые вкручиваются в древесину большой плоской отверткой.


Заглушки разъемов:
Если вам нужны красивые разъемы для корпуса, в Madisound можно приобрести следующие. Они подходят для проводов большого сечения или банановых вилок.

Крупный план:

Спереди и сзади:


Герметизация вокруг динамика:
Если на динамике нет прокладки, а корпус динамика не покрыт ковром или винилом, вы можете использовать уплотнитель из вспененного материала с открытыми порами вокруг выреза в перегородке.Защитная изоляция должна быть шириной от 3/8 до 1/2 дюйма и толщиной 1/2 дюйма. В этом примере защитная изоляция имеет толщину 3/8 дюйма и ширину 1/2 дюйма. Вы должны убедиться, что область вокруг выреза чистая и сухая, чтобы уплотнитель приклеился. Я рекомендую протереть его растворителем и дать ему высохнуть, прежде чем наносить защитный слой. Если вы ДЕЙСТВИТЕЛЬНО хотите, чтобы он приклеился, нанесите один слой контактного клея на область вокруг отверстия и дайте ему высохнуть в течение 10 минут или до тех пор, пока он не перестанет прилипать к пальцам при прикосновении к нему.При нанесении герметика на участок с покрытием у вас есть только ОДИН шанс уложить его в нужном месте. Как только герметизирующая прокладка касается контактного цемента, она уже не поднимается.

Это защитная пленка вокруг выреза. Я не прошел весь путь для этого примера, но вам ДЕЙСТВИТЕЛЬНО нужно пройти весь путь.

Это более близкий взгляд на то же самое.

Это показывает клейкую основу. Некоторые уплотнители имеют очень толстую основу, которая не позволит вам согнуть их вокруг выреза.Вам нужно получить что-то похожее на то, что показано здесь.


Калькулятор корпуса динамика

Чтобы оценить объем корпуса динамика, нам нужно определить внутренние размеры корпуса и перемножить их. Как правило, толщина платы одинакова по всему корпусу корпуса динамика. С этой концепцией мы можем сформулировать уравнение громкости коробки динамика следующим образом:

объем корпуса динамика = (ш - 2 * т) * (в - 2 * т) * (г - 2 * т)

, где используются следующие переменные:

  • объем корпуса динамика — внутренний объем корпуса динамика без динамика и порта;
  • ш — ширина корпуса динамика;
  • т — толщина борта;
  • h — высота корпуса динамика; и
  • d — глубина корпуса динамика.

Однако внутренний объем корпуса динамика уменьшается, когда мы вводим драйвер динамика и порты. В этом калькуляторе мы аппроксимируем смещение объема динамика, оценивая конус, образованный его корпусом конуса, и цилиндрический объем, занимаемый магнитом динамика.

Тогда общий внутренний объем корпуса динамика составит:

общий внутренний объем воздуха = объем корпуса динамика - объем драйвера динамика - объем портов

Знание того, как найти объем коробки для нашего динамика, также полезно, особенно когда поставщик динамика указывает требуемый средний объем внутреннего воздуха для наилучшего качества звука. Внутренний объем воздуха в корпусе динамика на самом деле говорит нам о том, как драйвер динамика воспроизводит звук.

Чем меньше объем корпуса динамика, тем меньше воздуха внутри. Затем этот воздух можно легко сжать, действуя как амортизатор для вибраций динамика. Это приводит к большему контролю диффузора динамика для работы с более широким диапазоном частот.

С другой стороны, громкоговоритель с большей громкостью реагирует противоположно и обычно требует установки порта в системе.Вы можете узнать больше о портированной акустической коробке в нашем калькуляторе длины порта.

Коробки для сабвуферов

• Предложения, обзоры и популярные продукты

Как выбрать лучшие коробки для сабвуферов


Каково назначение сабвуферных коробок?

Сабвуферы — это динамики, предназначенные для воспроизведения низких частот (басов), которые не могут быть воспроизведены обычными громкоговорителями. Большинство сабвуферов размещаются внутри корпусов, называемых «коробками для сабвуферов», для повышения эффективности и уменьшения искажений.

Почему нам нужно использовать коробки для сабвуферов?

Основная причина, по которой нам необходимо использовать сабвуферные коробки, заключается в улучшении воспроизведения басов. Без этих коробок большинство сабвуферов будут воспроизводить звук очень низкого качества из-за чрезмерного внутреннего резонанса. Внутренний резонанс возникает, когда диффузор динамика движется слишком быстро по отношению к воздушной массе внутри корпуса. В результате конус динамика вибрирует на своей резонансной частоте, вызывая нежелательные звуки.

Как коробка сабвуфера улучшает воспроизведение басов?

При размещении корпуса низкочастотного динамика между динамиком и стеной корпус действует как буферная зона, поглощающая вибрации, создаваемые диффузором динамика.Это уменьшает количество вибрации, достигающей стен и пола помещения. Таким образом, низкочастотный динамик улучшает воспроизведение басов за счет уменьшения эффектов внутреннего резонанса.

Типы коробов для сабвуферов

Доступны два типа коробов для сабвуферов; опломбированы и портированы. Герметичные коробки обычно изготавливаются из стекловолокна, а коробки с портами — из картона. Оба типа ящиков эффективны для улучшения воспроизведения басов. Тем не менее, есть преимущества и недостатки, связанные с каждым типом.

Преимущества использования сабвуферов с портами

Переносные коробки для сабвуферов идеально подходят для небольших помещений, где размер корпуса не позволяет правильно разместить герметичный ящик. Переносные коробки также полезны в ситуациях, когда расположение сабвуфера может быть изменено. Например, портативные коробки обычно используются в транспортных средствах, где положение сабвуфера меняется в зависимости от того, движется ли транспортное средство или припарковано.

Недостатки использования сабвуферов с портами

Хотя ящики с портами легко транспортировать, они не обладают изоляционными свойствами герметичных ящиков.Это приводит к повышенному нагреву внутри коробки. Кроме того, портбоксы склонны к накоплению влаги, что может повлиять на производительность.

Герметичные коробки для сабвуферов обычно больше, чем коробки с отверстиями. Это увеличивает объем корпуса, что приводит к улучшению воспроизведения низких частот. Кроме того, запечатанные коробки больше

Важность покупки качественных коробок для сабвуфера

Сабвуферы — это динамики, которые размещаются внутри корпуса динамика. Они производят низкочастотные звуки, которые необходимы для басовой музыки.Есть два типа сабвуферов; активный и пассивный. Активные сабвуферы требуют питания, а пассивные — нет. Пассивные сабвуферы дешевле активных. Однако им не хватает возможности воспроизводить глубокие басовые частоты. Поэтому чаще всего их используют в небольших помещениях, где нет места для больших активных сабвуферов.

Активные сабвуферы

Для работы активного сабвуфера требуется электричество. Большинство активных сабвуферов питаются от батареек. Батареи служат дольше, чем адаптеры переменного тока.Тем не менее, они не могут быть перезаряжены после истощения. Поэтому их необходимо регулярно заменять. Некоторые активные сабвуферы оснащены перезаряжаемыми батареями. Аккумуляторы позволяют пользователям наслаждаться длительным временем автономной работы. Однако они очень затратны.

Пассивные сабвуферы

Пассивные сабвуферы дешевле активных. Они предназначены для воспроизведения более низких частот. Пассивные сабвуферы обычно меньше активных. Они идеально подходят для небольших помещений. Пассивные сабвуферы доступны в различных исполнениях.Например, они могут быть встроены в мебель или закреплены на стене.

Преимущества использования сабвуферов

Использование сабвуферов имеет много преимуществ. Во-первых, они улучшают качество звука. Во-вторых, они повышают общий уровень громкости. В-третьих, они усиливают басовый отклик. В-четвертых, они снижают уровень шума. В-пятых, они создают эффект более глубокого баса. В-шестых, они устраняют нежелательные высокие частоты. В-седьмых, улучшают чистоту вокала. В-восьмых, они улучшают общую производительность аудиооборудования.В-девятых, они улучшают общее впечатление от прослушивания. В-десятых, они улучшают общее качество звука. В-одиннадцатых, они улучшают общие звуковые эффекты. В-двенадцатых, они улучшают общий звуковой баланс. Наконец, они улучшают общую точность воспроизведения звука.

Как установить сабвуферы

Установка сабвуферов проста. Все, что вам нужно сделать, это удалить старый вуфер и установить новый. Убедитесь, что вы тщательно выполняете эти шаги.

    Снимите старый низкочастотный динамик с помощью отвертки.

      Переверните новый низкочастотный динамик.

        Характеристики, на которые следует обращать внимание при покупке коробок для сабвуфера

        Сабвуферы — это динамики, предназначенные для воспроизведения низких частот. Они обычно встречаются в Hi-Fi системах и домашних кинотеатрах. Сегодня существует множество различных типов сабвуферов. Некоторые из них встроены в корпус динамика, а другие являются автономными устройствами. Большинство сабвуферов питаются от усилителей, которые усиливают сигнал, исходящий от вуфера.

        Типы сабвуферов

        Существует два основных типа сабвуферов; активный и пассивный. Активным сабвуферам для работы требуется питание, а пассивным — нет. Пассивные сабы обычно дешевле активных. Однако им не хватает способности воспроизводить глубокие басовые звуки. Активные сабвуферы обычно крупнее и тяжелее пассивных моделей. Они также являются более дорогостоящими.

        Активные и пассивные сабвуферы

        Наиболее распространенным типом сабвуфера является активный сабвуфер. Для работы активного сабвуфера требуется электричество.Он имеет собственный усилитель и регулирует уровень громкости. Пассивные сабвуферы не требуют внешнего усиления. Они полагаются на внутреннюю электронику самого динамика для создания звука. Пассивные сабвуферы меньше и легче активных моделей. Они также проще в установке.

        Размер имеет значение

        Размеры большинства сабвуферов соответствуют частотному диапазону. Низкочастотные диапазоны начинаются примерно с 20 Гц и доходят до 200 Гц. Диапазоны высоких частот начинаются примерно с 2 кГц и доходят до 10 кГц. Размер коробки зависит от количества требуемого баса.Коробки меньшего размера идеально подходят для небольших комнат, где недостаточно места для больших шкафов. Для больших помещений нужны большие ящики.

        Размер шкафа

        Размер корпуса определяет общий размер сабвуфера. Большие шкафы способны работать с усилителями большей мощности. Меньшие кабинеты ограничены усилителями меньшей мощности.

        Мощность

        Мощность сабвуфера зависит от его выходной мощности. Более высокая мощность позволяет увеличить громкость. Меньшие мощности тише.

        Управление мощностью

        Усилители большей мощности способны выдерживать большую мощность. Они также более эффективны. Усилители меньшей мощности менее мощные и неэффективные.

        Некоторые сабвуферы являются автономными. Другие требуют установки дополнительного оборудования. Автономные сабвуферы легко настраиваются. Установочные комплекты включают все необходимое для

        Коробки для различных типов сабвуферов

        Сабвуферы — это динамики, воспроизводящие низкочастотные звуки.Они обычно встречаются в автомобилях, стереосистемах, телевизорах и компьютерах. Доступны различные типы сабвуферов в зависимости от типа требуемого вывода звука. Некоторые распространенные типы включают в себя;

        Портативный — Портативные подводные лодки небольшие и легкие и предназначены для размещения внутри транспортных средств. Они идеально подходят для автомобильных аудиосистем, где необходима портативность.

        Встраиваемые в стену переводники устанавливаются в стены и, как правило, крупнее переносных переводников. Они обычно используются в больших помещениях, таких как гостиные, спальни и т. д.

        Шкаф — переходники встроены в шкафы и, как правило, меньше, чем переводники, встроенные в стену. Чаще всего они используются в помещениях среднего размера, таких как офисы, студии и т. д.

        Integrated — Интегрированные сабвуферы встроены непосредственно в корпус самого динамика. Они очень популярны в высококачественных стереосистемах благодаря своему элегантному дизайну и превосходным характеристикам.

        Типы сабвуферов

        Существует множество различных типов сабвуферов. Каждый из них имеет свои преимущества и недостатки.Вот некоторые из основных доступных типов сабвуферов:

        Single Driver — сабвуферы с одним драйвером — простейшая форма сабвуфера. Они состоят из одного конуса, прикрепленного к магниту. Они недороги и просты в установке. Однако им не хватает басов и требуется дополнительное усиление.

        Двойной драйвер — Двойные драйверы представляют собой два конуса, установленных рядом. Они способны воспроизводить глубокие басовые тона. Они более мощные, чем сабвуферы с одним драйвером, и поэтому стоят дороже.Они также тяжелее и объемнее.

        Тройной привод — Тройные переводники представляют собой три конуса, установленные рядом. Они способны воспроизводить более глубокие басы, чем сабвуферы с двумя драйверами. Они также более мощные, чем сабвуферы с одним драйвером, и поэтому стоят дороже. Они также тяжелее и объемнее.

        Преимущества использования сабвуферов

        Использование сабвуферов выгодно по нескольким причинам. Во-первых, они позволяют слушать музыку на меньшей громкости. Это снижает утомляемость и потерю слуха.Во-вторых, они увеличивают громкость воспроизводимой музыки. В-третьих, улучшают качество звука, воспроизводимого динамиками. Наконец, они снижают уровень шума в помещении.

        Как установить сабвуферы

        Установка переходника

Формула для портированного корпуса сабвуфера?

Автор вопроса: Астрид Пфаннерстилл
Оценка: 4,9/5 (50 голосов)

Площадь порта указана в квадратных дюймах, что означает, что для расчета общей площади необходимо умножить высоты на ширину .Порт высотой 4 дюйма и шириной 4 дюйма будет рассчитан как 4 x 4 = 16 дюймов2. В нашем примере коробка имеет внутреннюю высоту 14,5 дюймов. Для расчета ширины паза разделите 54,5 кв.

Сильнее ли бьют сабы в перфорированной коробке?

Воздух, проходящий через порт, увеличивает нагрузку на штангу. Еще одна причина, по которой сабвуферы с портами бьют так сильно и глубоко, заключается в том, что воздух, входящий и выходящий из порта , создает звуковой эффект, подобный тому, который создается свистком или дуновением через горлышко бутылки, и этот тон добавляет и усиливает ноту. конус играет.

Что произойдет, если коробка с портами окажется слишком большой?

Помните, что есть такое понятие, как слишком большое. По мере увеличения размера корпуса механические ограничения низкочастотного динамика будут легче достигаться . … Если порт становится слишком маленьким, это может привести к шуму порта или просто к разгрузке низкочастотного динамика.

Как рассчитать кубические футы коробки сабвуфера?

Умножить высоту, ширину и длину .Это даст вам общий объем внутренней части коробки в кубических дюймах. Разделите число на 1728. Это даст вам расчет объема коробки в квадратных футах, число, которое вы найдете в руководстве пользователя вашего сабвуфера.

Как рассчитать водоизмещение порта?

Чтобы определить рабочий объем порта, мы просто умножаем площадь поперечного сечения на внутреннюю длину порта (которую мы уже определили как 12 дюймов в этом примере).) Рабочий объем = 9,61625 X 12 = 115,395 куб. дюймов.

26 связанных вопросов найдено

Как рассчитать площадь порта?

Площадь порта указана в квадратных дюймах, что означает, что берет высоту, умноженную на ширину, для расчета общей площади . Порт высотой 4 дюйма и шириной 4 дюйма будет рассчитан как 4 x 4 = 16 дюймов2. В нашем примере коробка имеет внутреннюю высоту 14,5 дюймов. Для расчета ширины паза разделите 54,5 кв.

Как найти рабочий объем сабвуфера?

Обычно вы видите значения смещения и объема в кубических футах.Если рабочий объем вашего сабвуфера указан в кубических дюймах, это легко преобразовать. Просто разделите количество кубических дюймов на 1728.

Сколько воздушного пространства требуется сабвуферу 15?

15-дюймовые драйверы: от 5,0 до 9,0 кубических футов .

Как подобрать размер коробки для сабвуфера?

Хорошее эмпирическое правило: к добавить не менее 2-3 дюймов к размеру сабвуфера .Например, 10-дюймовый сабвуфер должен иметь площадь передней панели не менее 12-13 дюймов.

Как собрать характеристики корпуса сабвуфера?

Планирование дизайна корпуса сабвуфера

  1. Определите минимальную глубину ящика. …
  2. Определите минимальную высоту и ширину вашего ящика. …
  3. Определите свободное место в вашем автомобиле. …
  4. Нарисуйте свою коробку….
  5. Определите внутренние размеры и объем вашей коробки. …
  6. Рассчитайте внутренний объем коробки в кубических дюймах.

Чем больше коробка, тем больше басов?

Большая герметичная коробка даст вам более низкий бас, чем меньшая герметичная коробка, но вы потеряете большую часть плотности баса.

Помогает ли заполнение дополнительного блока?

Звуковая волна, исходящая от задней части сабвуфера, взаимодействует с воздухом, находящимся в коробке.Набивка из полиэфирного волокна замедляет звуковые волны внутри коробки , заставляя сабвуфер работать так, как если бы коробка была больше.

Имеет ли значение размер корпуса сабвуфера?

Когда дело доходит до сабвуферов, ответ да; размер имеет большое значение . Если у вас есть пара 8-дюймовых драйверов в коробке, которую вы называете сабвуфером, вы будете разочарованы, если будете следовать шагам настройки, которые мы обсудим, потому что вы не получите результатов, которые мы получаем. .

Как сделать так, чтобы мои сабвуферы били сильнее всего?

Как сделать так, чтобы сабвуферы звучали сильнее

  1. Выберите правильный усилитель для сабвуфера. Каждый тип сабвуфера требует определенной выходной мощности усилителя. …
  2. Установите сабвуфер в полосовой короб. …
  3. Отрегулируйте настройки усилителя и стереосистемы в соответствии с низкочастотным динамиком.

Можно ли превратить запечатанный ящик в ящик с портами?

Вы можете разместить порт в уже запечатанной коробке . Простая кольцевая пила и дрель прекрасно справятся с этой задачей. Вам нужно будет определить чистый кубический объем воздушного пространства. (net= пространство, оставшееся после подключения сабвуфера) Затем определите, на какую частоту вы хотите подключить сабвуфер.

Что громче портированное или запечатанное?

Если вам нравится «гулкая» музыка, от которой вибрируют панели кузова вашего автомобиля, вам следует рассмотреть корпус с отверстиями (вентилируемый).Эти типы корпусов, построенные с правильно рассчитанным объемом и настроенные на правильную частоту для сабвуфера, обычно громче, чем герметичный корпус .

Будет ли большая коробка делать сабы громче?

Купите сабвуфер большего размера. большая коробка делает его громче на ноте чуть выше настройки hz. но другие ноты будут не такими громкими. это делает бокс более пиковым и громким в меньшей области, чем многие ноты.

Насколько велика коробка для сабвуфера объемом 4 кубических фута?

Описание блока сабвуфера

Одиночный сабвуфер с портами объемом 4 кубических фута, настроенный на 35 Гц для JL Audio 15w0v3-4. Размеры этой дополнительной коробки составляют : 17 дюймов в высоту, 36 дюймов в ширину и 17,5 дюймов в глубину.

Какой зазор нужен для сабвуфера?

На самом деле, высококачественные сабвуферы, как правило, звучат лучше всего, когда их вытягивают как минимум на 8–12 дюймов от любой стены .Сабвуферы также лучше работают в передней половине вашего пространства для прослушивания, располагаясь ближе к громкоговорителям фронтального канала, чтобы уменьшить временные задержки и фазовую компенсацию.

Сколько воздушного пространства мне нужно для 2 12 сабвуферов?

Согласно веб-сайту JL Audio, рекомендуемый объем для 12-дюймового сабвуфера составляет 1,25 кубических фута .

Можно ли поставить 10-дюймовый сабвуфер в 12-дюймовую коробку?

Маловероятно .Размеры корпуса и размер порта зависят не только от размера сабвуфера, но и от конкретного сабвуфера. Два разных 12-дюймовых сабвуфера могут иметь совершенно разные характеристики корпуса, что почти всегда так и есть.

Насколько маленьким может быть сабвуфер?

Сабвуферы могут иметь размеры от 3 дюймов (да, такие маленькие!) до более чем 15 дюймов.

Каковы характеристики сабвуфера SD?

Sd: Площадь поверхности конуса, измеренная в квадратных сантиметрах .Vd: это максимальное линейное смещение громкости, которое может произвести сабвуфер. Это общий объем воздуха, который будет перемещать диффузор сабвуфера, измеряемый в кубических метрах. Используется формула Xmax, умноженная на площадь поверхности (Sd).

Что означают характеристики сабвуфера?

Первым является частотный диапазон , который может воспроизводить сабвуфер. … В нашем примере в спецификациях указано, что сабвуфер начал значительно спадать на частоте 25 Гц, и на этой частоте громкость будет на 6 дБ ниже (половина громкости) по сравнению с основным частотным диапазоном, где сабвуфер имеет ровную характеристику. .3.

Как рассчитывается порт коробки динамика?

Площадь порта указана в квадратных дюймах, что означает, что для расчета общей площади необходимо умножить высоту на ширину. Порт высотой 4 дюйма и шириной 4 дюйма будет рассчитан как 4 x 4 = 16 дюймов2. В нашем примере коробка имеет внутреннюю высоту 14,5 дюймов.

Как рассчитать кубические футы воздушного пространства?

Расчет кубических футов для различных единиц измерения (формулы)

  1. Из футов: длина (футы) × ширина (футы) × высота (футы) = кубические футы.
  2. Из дюймов: длина (дюймы) × ширина (дюймы) × высота (дюймы) ÷ 1728 = кубические футы.
  3. Из ярдов: длина (ярды) × ширина (ярды) × высота (ярды) × 27 = кубические футы.

Коробка какого размера мне нужна для 12-дюймового сабвуфера?

Согласно веб-сайту JL Audio, рекомендуемый объем для 12-дюймового сабвуфера составляет 1,25 кубических фута.

Включен ли объем порта в объем ящика?

«Чистые объемы, указанные выше, не включают объем воздуха, вытесняемый динамиком (Driver Displacement).Это значение необходимо добавить к чистому объему вместе со смещением любых распорок и/или портов (если применимо), чтобы получить общий внутренний объем. Воздух внутри порта не является частью эффективного полезного объема.

Коробка какого размера мне нужна для 10-дюймового сабвуфера?

Хорошим практическим правилом является увеличение размера сабвуфера как минимум на 2-3 дюйма. Например, 10-дюймовый сабвуфер должен иметь площадь передней панели не менее 12-13 дюймов. Измерьте глубину ящика, чтобы создать объем, необходимый для вашего ящика.

На что мне настроить свой дополнительный блок?

ваш фильтр нижних частот падает до 40 Гц, что означает, что он не допустит ничего выше 40 Гц к вашему сабвуферу. В идеале вы хотите установить LPF где-то между 60-100 в зависимости от вашей настройки и личных предпочтений.

По какой формуле рассчитать объем?

В то время как основная формула площади прямоугольной формы — длина × ширина, основная формула объема — длина × ширина × высота.

Что делать, если корпус сабвуфера слишком мал?

По мере увеличения размера корпуса механические ограничения низкочастотного динамика будут более доступными.Если коробка слишком мала (на разумную величину), добавьте мощности. Если порт становится слишком маленьким, это может привести к шуму порта или позволить низкочастотному динамику просто разгрузиться.

Делает ли большая коробка громче сабвуферы?

Слишком большая коробка позволяет водителю превысить свои механические ограничения. Независимо от того, считаете ли вы, что это звучит «громче» или «лучше», делать это просто неразумно. Купите саб побольше. большая коробка делает его громче на ноте чуть выше настройки hz.

Ящик с портами громче, чем запечатанный?

КОРПУСА ДЛЯ САБВУФЕРА С ВЕНТИЛИРУЕМЫМИ / ВЕНТИЛЯЦИОННЫМИ КОРПУСАМИ Эти типы корпусов, если они построены с правильно рассчитанным объемом и настроены на правильную частоту для сабвуфера, обычно громче, чем герметичный корпус.Они позволяют сабвуферам воспроизводить более низкие частоты, наиболее часто встречающиеся в музыке рэпа и хип-хопа.

Насколько большим должен быть корпус динамика?

Панель должна быть достаточно большой, чтобы вместить переводник, и иметь достаточно места для создания коробки вокруг зазоров переводника. Хорошее эмпирическое правило состоит в том, чтобы добавить по крайней мере 2-3 дюйма к размеру сабвуфера. Например, 10-дюймовый сабвуфер должен иметь площадь передней панели не менее 12-13 дюймов.

Сколько кубических футов составляет 12-дюймовый сабвуфер?

Объем В Отношение к Динамик Размер

Согласно веб-сайту JL Audio, рекомендуемый объем объема для 12 дюймовый сабвуфер составляет 1.25 кубических фута . Для 10--дюймового вуфера рекомендуемый объем составляет 0,625 кубических фута , а для восьмидюймового -дюймового динамика — 0,375 кубических фута .

Нажмите, чтобы увидеть полный ответ.

В связи с этим, как вы измеряете кубические футы коробки сабвуфера?

Как определить кубический объем воздушного пространства коробки сабвуфера

  1. Измерьте высоту, ширину и длину внутренней части коробки в дюймах.3. Еще одно соображение заключается в том, что меньший объем салона в автомобиле означает, что вы получите усиление в салоне на более высокой частоте, поэтому автомобильный sub , скорее всего, не будет работать так же низко, как домашний HiFi тип sub .

    Как измерить громкость корпуса сабвуфера?

    Вы просто измеряете высоту, ширину и глубину (в дюймах), умножаете их вместе, а затем делите это число на 1728. Если коробка имеет внутренние размеры 6 дюймов в высоту * 18 дюймов в ширину * 12 дюймов в глубину, тогда объем ящика равен 1296/1728=.3. На приведенной ниже диаграмме показано, как измерить размеры ящика .

    Имеет ли значение размер корпуса сабвуфера?

    Когда речь идет о сабвуферах , ответ положительный; Размер имеет большое значение. Если у вас есть пара 8-дюймовых драйверов в коробке , вы называете сабвуфер , вы будете разочарованы, если будете следовать шагам настройки, которые мы будем обсуждать, потому что вы не получите результатов. мы получаем.

    Конструкция коробки сабвуфера для 12-дюймового дома

    При создании мощной звуковой системы людям разрешается использовать лучший сабвуфер, чтобы наслаждаться превосходными басами.Таким образом, количество сабвуфера в основном не зависит от вуфера.

    Для повышения производительности сабвуфера и придания ему максимальной мощности, которой он заслуживает, требуется гигантский, прочно построенный внутренний дворик.

    Это и подразумевается, по сути, чтобы пролить на это больше света. Динамики, которые не обладают хорошим внутренним двориком, не могут или не могут воспроизводить отличные басы. Звук, исходящий из задней части динамика, как правило, подавляет среднечастотные сигналы, исходящие спереди.

    Кроме того, правильно спроектированный сабвуфер имеет тенденцию улучшать и защищать качество звука и звуковые драйверы от разрушения.

    Длина вашего сабвуфера определяется объемом пространства, которое требуется вокруг него. Например, рекомендуемый объем для 12-дюймового сабвуфера составляет 1,25 кубических фута.

    дизайн коробки сабвуфера

    для 12 дюймов для дома

    Можно приложить сабвуфер; например, вы можете разместить сабвуфер внутри шкафа.Сказав это, есть определенные меры, которым вы должны уделить пристальное внимание, чтобы убедиться, что ваш сабвуфер обеспечивает максимальную производительность при отсутствии возникающих в результате искажений звука.

    Лучшим корпусом для сабвуфера является МДФ. Подходит для изготовления корпусов сабвуферов. Эта древесина МДФ очень прочная и достаточно долговечная, чтобы ограничить звуковые волны.

    Еще одним корпусом, который лучше всего подходит для сабвуфера, является фанера. В запечатанном виде фанера легче, чем МДФ, но достаточно прочная, чтобы обеспечить наилучшее качество звука.

    Как сделать корпус сабвуфера

    Ниже приведены шаги, необходимые для изготовления корпуса сабвуфера;

    • • Узнайте минимальную глубину ящика.
    • • Знайте минимальную ширину и высоту коробки.
    • • Знайте свободные места в автомобиле.
    • • Нарисуйте или начертите корпус сабвуфера.
    • • Узнайте объем и внутренние размеры корпуса сабвуфера.
    • • Используйте кубические дюймы для расчета внутреннего объема коробки.

    Типы конструкции сабвуфера

    Дизайн сабвуфера разделен на разные формы. Ниже приведены различные типы конструкций сабвуферов;

    1. Конструкция коробки с отверстиями

    Конструкции коробки с отверстиями обычно подходят для конструкции коробки сабвуфера для 12-дюймовых сабвуферов. Однако эти коробки требуют гораздо большего пространства, чем герметичная конструкция коробки.

    2. Сабвуферы Free Air

    Эти сабвуферы в основном сконструированы для воспроизведения глубоких басов с помощью автомобильной стереосистемы.Низкочастотные динамики размещаются либо напротив заднего сиденья в багажнике автомобиля, либо на доске на задней палубе.

    Все, что я пытаюсь намекнуть, это то, что багажник служит укрытием для сабвуфера и оставляет звук, исходящий от задней части сабвуфера.

    Багажник видит трудности устранения звука, которыми обладают сабвуферы при отсутствии патио.

    Сравнив этот тип конструкции корпуса сабвуфера с другими типами конструкции корпуса сабвуфера, вы поймете, что системы свободного воздуха экономят место без использования низких частот.

    Эта форма сабвуферной системы кажется более удобной в использовании из-за отсутствия коробки. Однако недостатком этого типа корпуса сабвуфера является то, что он имеет минимальную допустимую мощность по сравнению с другими сабвуферами в корпусе.

    3. Герметичные коробки

    Это герметичный ящик, в котором сабвуфер укрывается. В результате это один из лучших дизайнов сабвуферов для глубоких басов. Он отлично работает с любой музыкой, которая требует твердых и быстрых басов.

    Использование усилителя с достаточной мощностью для повышения производительности также полезно. Корпус требует дополнительной мощности, чем коробка с портами.

    При использовании сабвуфера такого типа вы обращаете внимание на глубокое расширение басов и хорошую мощность.

    4. Ленточные коробки

    Этот тип корпуса сабвуфера отличается уникальной конструкцией коробки с отверстиями. Это двухкамерная коробка, герметичная и портированная камера. Звуковые волны могут исходить со стороны с отверстиями в герметичной камере и с камерой с отверстиями.

    Звук со стороны портов обычно очень слышен и прозрачен в узком диапазоне плотностей.

    Бандпасс-коробки, как правило, дают глубокий бас бум, потому что они очень эффективны в небольшом диапазоне плотности. Их мощный звук идеально подходит для нескольких типов музыки. Хотя, не все коробки для сабвуфера с

    можно использовать.

    5. Коробки для сабвуферов T-Line

    В этом типе корпуса сабвуфера используется любая конструкция акустической линии передачи внутри внутреннего дворика корпуса.

    В результате этой конструкции звуковые волны исходят от спины водителя к материалам, которые максимизируют отклик басовой системы за счет более тщательного контроля энергии во внутреннем дворике.

    Коробки для сабвуферов Best

    Коробки для сабвуферов бывают разных размеров и компонуются соответствующим образом. Они включают;

    1. 8-дюймовый сабвуфер Патио

    Этот тип внутреннего сабвуфера идеально подходит для средних и маленьких автомобилей.

    2. 10-дюймовый сабвуфер Патио

    10-дюймовый внутренний дворик сабвуфера в основном используется для сабвуферов среднего размера. Они немного великоваты для небольших автомобилей.

    3. 12-дюймовый сабвуфер Патио

    Этот тип внутреннего дворика сабвуфера используется для более крупных сабвуферов. Поэтому они идеально подходят для больших транспортных средств.

    4. 15-дюймовый сабвуфер Патио

    Этот тип корпуса сабвуфера идеально подходит для больших сабвуферов. Прежде чем покупать какой-либо сабвуфер, вы должны знать, насколько велико пространство вашего автомобиля.

    Преимущества использования сабвуфера Design Box

    Обеспечение правильной конструкции корпуса сабвуфера имеет первостепенное значение, поскольку оно идет рука об руку с характеристикой плотности сабвуфера и кроссовера.

    Сабвуферы выдают звук как спереди, так и сзади. В ситуации, когда сабвуфер не имеет внутреннего дворика или ограждения, звуковые волны, исходящие спереди и сзади, будут сталкиваться друг с другом, тем самым прерывая друг друга.

    Соответствующий и оригинальный внутренний дворик для сабвуфера не допускает каких-либо помех. Обратите внимание, что при работе с динамиками сабвуфера первостепенное значение имеет наличие всех необходимых инструментов. Основные инструменты, необходимые для этого типа проекта или строительства, включают в себя;

    • • Синяя пылезащитная крышка динамика
    • • Шуруповерт.
    • • Дрель и
    • • Циркулярная пила

    Лучшие домашние сабвуферы

    Ниже приведены обновленные версии лучших домашних сабвуферов;

    1.Сабвуфер для домашнего кинотеатра Polks HTS

    Этот тип сабвуфера очень популярен, потому что он обеспечивает отличное качество звука. Кроме того, сабвуфер Polks HTS обеспечивает качественное исполнение по очень доступной цене.

    При поиске сабвуфера, который добавит басов вашему домашнему кинотеатру, сабвуфер для домашнего кинотеатра Polks HTS является одним из них. Благодаря мощному усилителю мощностью 200 Вт сабвуфер выдает качественный бас.

    Этот тип сабвуфера доступен как в 10-, так и в 12-дюймовом исполнении.Сабвуфер имеет отличный дизайн и к тому же надежен.

    Преимущество этого типа сабвуфера в том, что он имеет дизайн, который соответствует вкусу людей, а также он меньше, чем большинство сабвуферов, и имеет минимальные искажения. Недостатком этого типа сабвуфера является то, что ему не хватает полного спектра более дорогих моделей.

    3. БИК Америка F12

    Этот тип сабвуфера популярен благодаря качественному звуковому продукту. BIC — это компания, известная своей способностью производить качественную и надежную продукцию.

    Сабвуфер оснащен мощным усилителем, обеспечивающим более глубокие басы по сравнению с другими типами сабвуферов. Бас, который он производит, дает ощущение погружения в жидкость, состоящую из звука.

    3. AudioEngine S8

    Этот тип сабвуфера представляет собой беспроводной сабвуфер компактного дизайна. Это может дать качественные удары, когда музыка слушается.

    Этот тип сабвуфера быстро дает поправку и гибкость для позиции; Вы можете разместить его в комнате благодаря беспроводному аудиоадаптеру.

    Меня поражает, что его можно поставить далеко от других активных колонок. Беспроводные адаптеры можно легко подключить к розетке переменного тока в задней части сабвуфера. Этот сабвуфер превращает атмосферу дома в кинотеатр.

    4. Sonos SUB

    Этот тип сабвуфера дает полный глубокий низ. В прошлом Sonos SUB использовал точный метод простоты, производя простую настройку с помощью одной кнопки, которая не требует слишком большого усилия для ее запуска.

    Этот сабвуфер оснащен беспроводной звуковой системой. Сабвуфер представляет собой тонкий стильный сабвуфер, который можно увидеть на слайде внутри корпуса или на полу внутри системы.

    Драйверы с принудительной компенсацией, расположенные лицом к лицу внутри корпуса, обеспечивают полноценный басовый отклик. Кроме того, вы можете без проводов подключить Sonos SUB ко всей системе.

    Одним из преимуществ этого типа сабвуфера является современный дизайн. Однако этот тип сабвуфера не является портативным и не может быть подключен к другому сабвуферу.

    Заключение

    Использование правильных материалов для изготовления корпуса позволит вам выбрать патио для сабвуфера. 12-дюймовый внутренний дворик для сабвуфера идеально подходит для больших автомобилей.

    Модные посты

    Лучшие гитарные усилители до $1000

    Лучшая звуковая панель Dolby Atmos до 500 долларов

    Меня зовут Джонсон Льюис, я музыкальный тренер, продюсер и блоггер.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
