Реле стартера форд фокус 2 где находится: Форд фокус 2 где находится реле стартера

4 июля, 2023 by admin

Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Содержание

• 1 Общее расположение блоков
• 2 Блок под капотом
• 3 Блок в салоне
  • 3. 1 Вариант 1
  • 3.2 Вариант 2
• 4 Электросхемы Ford Focus 2

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

Блок под капотом

Он находится с левой стороны под защитной крышкой.

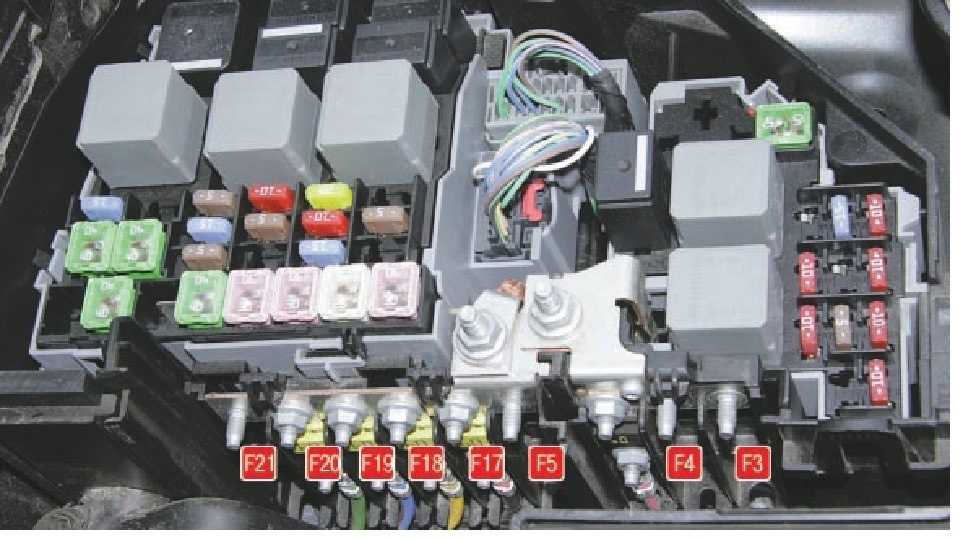

Расположение блока под капотом

Фото – пример

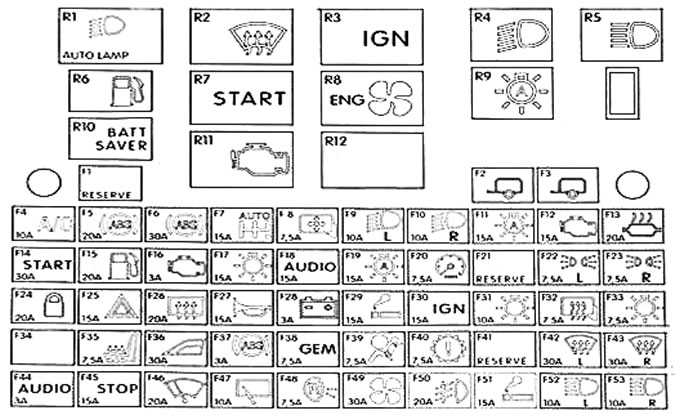

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

Назначение реле

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

Вариант 2

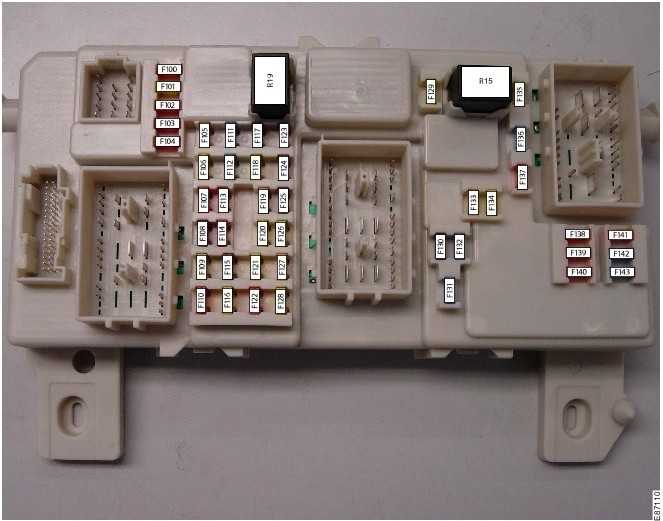

Фото – схема

Расшифровка

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

• R1 Реле ближнего света
• R2 Реле дальнего света
• R3 Реле центрального замка и заднего стеклоочистителя
• R4 Реле открытия водительской двери
• R5 Реле открытия остальных дверей
• R6 Реле переднего стеклоочистителя
• R7 Реле обогрева заднего стекла
• R8 Реле защиты от разряда АКБ
• R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро – схемы форд фокус 2 можете найти в данном руководстве: “скачать“.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
 Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …

Схема блока реле предохранителей Форд Фокус 2G с назначением и их расположением двигатели. За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем обозначение блоков предохранителей и реле

Текущее назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитной крышки. А если у вас не то поколение модели, смотрите здесь: Фокус 1 и Фокус 3.

Содержимое

• 1 Компоновка
• 2 Моторный отсек
• 3 Пассажирский отсек
  • 3.1 Тип 1
  • 3.2 Тип 2

Расположение

На этой схеме показано расположение всех электронных блоков управления.

Схема

Назначение

Моторный отсек

Главный блок предохранителей расположен с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото для примера

Пример схемы тока на обратной стороне защитного кожуха.

Схема

Назначение

F10 электродвигатель вентилятора (предохранитель печки)

Реле

Салон

Этот ящик расположен под перчаточным ящиком и крепится двумя винтами.

Тип 1

Схема

Обозначение

8

8 0049 10A Дальний свет левой фары

0 5 A Левая фара ближнего света

38	10A Дальний свет правой фары
39	20A Прикуриватель , задняя дополнительная розетка
40	Люк 20A
8 049 20A Электрический модуль двери переднего пассажира
42	7.5A Обогрев зеркал
43	10A Электронные модули (питание от батареи)
44	10A Диагностический разъем (OBD II)
0 45	0049 10A Дневные ходовые огни
46	10A Комбинация приборов, многофункциональный электронный модуль (GEM)
47	48	20A Фары ближнего света, дневной режим фары
49	15A Выключатель освещения
50	20A Стеклоочиститель
0 51 9005 Топливный насос 50
52	25A Обогрев заднего стекла
53	7. 5A Габаритный огонь левый
54
7.5 53
55	20A Электрика двери водителя Модуль центрального замка
56	20A Система бесключевого доступа/запуска
57	10A Противоугонная система Siren	806 15A Аудиосистема (питание от аккумулятора)
59	25А Розетка в багажнике, разъем прицепа
60	15А Ближний свет правой фары
62	20A Электрическая регулировка сиденья водителя
63	25A Окна
64	Резерв
5 Подушки безопасности 09
66	7,5A Корректор фар, ближний свет, блок ксеноновых фар
67	10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания)
69	20A Противотуманные фары
70	10A Электронные модули (питание от замка зажигания)
72	25A Многофункциональный электронный модуль (GEM)
73	7,5A Освещение номерного знака
504 Стоп-сигнал 19099 90 90
75	10A Блок управления коробкой передач, электронный газ педаль
76	7,5A Электронный стояночный тормоз (EPB)
77	25A Реле центрального замка
	078 Заднее стекло уборщик
79	15А Электроскладывание зеркал
80	10А Внутреннее освещение, электропривод зеркал
09 Модуль электрооборудования 21 9004 правая задняя дверь
82	Модуль 20А электрооборудования левой задней двери
83	10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE)
84	10A Фонари заднего хода, модуль прицепа
85	10A Система охлаждения
86	20A Подогрев сидений
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

В этой версии за работу прикуривателя отвечает предохранитель № 39, 20А.

Тип 2

Схема

Обозначение

Предохранитель №109 на 20А отвечает за прикуривание сигареты.

На задней стороне коробки могут быть отдельные элементы реле.

Описание

• R1 Реле ближнего света
• R2 Реле дальнего света
• R3 Реле центрального замка и заднего стеклоочистителя
• R4 Реле открытия двери водителя
R
• R6 Стеклоочиститель передний реле
• R7 Реле обогрева заднего стекла
• R8 Реле защиты от разрядки аккумуляторной батареи
• R9 Реле света

Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

Если вы знаете, как сделать этот материал лучше или у вас есть вопросы, пишите все в комментариях.
