ДВС – это комплектующее «сердце» в автомобиле любой марки и модели. Однако эффективность и надлежащее качество функционирования определяется тем, насколько правильно выполняет работу зажигание на ЗИЛ. Чтобы в будущем справиться с любой неисправностью или диагностировать ее без обращения в специализированный сервис, поможет схема зажигания для зил 130. Конструкция включает ряд комплектующих. Каждый элемент имеет свои отличительные особенности.

Принцип функционирования

У любого автомобиля с бензиновым двигателем основной функцией зажигания является воспламенение горючей смеси в специальном цилиндре с подачей искры.

Дальнейшая передача осуществляется на контакт в цилиндре ДВС. Схема бесконтактного зажигания у ЗИЛ 130 работает в поочередном порядке для воспламенения топливо воздушной консистенции в определенный промежуток времени. Важно отметить, что СЗ не только способствует воспламенению, а также подает искру.

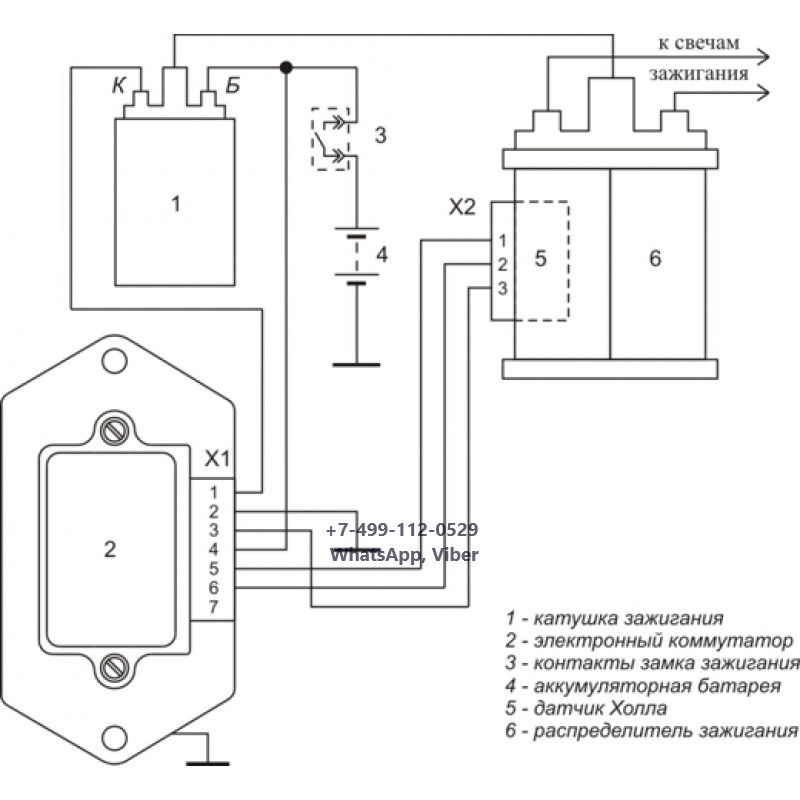

Согласно схеме подключения бесконтактного зажигания у ЗИЛ 130, первоначально батарея аккумулятора способна вырабатывать ток в определенном эквиваленте, но силы оказывается недостаточно, чтобы воспламенить смесь. Чтобы справиться с поставленной задачей, была разработана и изготовлена СЗ, увеличивающая мощность АКБ. В результате аккумулятор способен передавать напряжение на свечу для поджигания горючей смеси. Контактная схема зажигания зил 130 предполагает выполнение определенного порядка действий, чтобы создать нормальную работу двигателя.

Важно принять во внимание, что контактная или бесконтактная система зажигания у ЗИЛ 130 в обязательном порядке должны функционировать в соответствии с набором строгих требований:

  1. Подача искры на систему зажигания должна осуществляться во временной промежуток, который используется согласно настройкам и установлен заранее.
    Они устанавливают и фиксируют порядок работы цилиндров. Если настройки будут сделаны неправильно, это может привести к проблеме функционирования всего ДВС.
  2. Транзисторная система должна работать с максимальной точностью. Например, если будет обнаружена минимальная задержка (хотя бы на миллисекунды), то запустить двигатель невозможно.
  3. Параметры в настройках СЗ должны совпадать для подачи воспламенения топливовоздушной смеси с установленной плотностью.
  4. Надежная работа вне зависимости от вида автомобиля.

Только при соблюдении выше установленных правил можно говорить о правильной и эффективной работе СЗ. Схема у транзисторной системы зажигания ЗИЛ описывает комплексное устройство и включение определенных элементов, с которыми важно ознакомиться перед установкой или заменой комплектующих.

Как устроена система

ЗИЛ 130 обладает контактно-транзисторной системой с замком. Чтобы разобраться в схеме работы, целесообразно рассмотреть отличительные особенности комплектующих.

Также может быть полезным ознакомиться с системой зажигания для бесконтактной схемы ЗИЛ 130.

Ниже представлена схема для замка зажигания ЗИЛ 130:

Катушка №Б114-Б

Располагается конструкция в передней части щитка на кабине. Снабжена 2 выводами на обмотку первой цепочки. В процессе установки важно контролировать правильность подключения проводов.

Вывод, обозначенный «К», подсоединяют к одноименному проводу на вывод коммутатора. Вывод без названия к коммутационному проводу. Важно обратить внимание, что катушку используют только для работы с коммутатором транзистора. Использование других видов категорически запрещается.

Обмотку катушек №Б114-Б проверяют на специальном стенде. Если возникает неустойчивая искра или не появляется вовсе, это свидетельствует о некачественной или неисправной обмотке. Чтобы выяснить, в каком состоянии находится конструкция, первоначально измеряют сопротивление.

Положительным результатом является соответствие техническим характеристикам.

Если электронное зажигание ЗИЛ имеет неисправности, зачастую проявляется чрезмерный нагрев. Тогда первичная цепочка не разомкнута, а зажигание выключено. В такой ситуации температура элемента может увеличиваться до 120 градусов. Если элемент перестает работать, то выполняется замена конструкции.

Рядом располагается дополнительный резистор (включающий подключенные 2 резистора в определенной последовательности). Когда осуществляется запуск двигателя при помощи стартера, происходит короткое замыкание одного из последовательно подключенных конструктивных элементов, что приводит к увеличению напряжения.

Важно обращать внимание на соблюдение правил при подключении проводов к дополнительному резистору. К ВК подключают стартерный провод, а ВК-Б от выключателя зажигания, к выводу К – транзисторный коммутатор. Когда ставят новые спирали, то дополнительный транзистор демонтируют с транспортного средства.

Бесконтактная система зажигания у ЗИЛ имеет несколько иной порядок, поэтому предварительно рекомендуется изучить техническую документацию.

Распределитель выглядит следующим образом:


Транзисторный коммутатор

Конструкция позволяет коммутировать электрической ток в первой обмотке (первичная цепочка катушки разрывается в определенный момент посредством задействования большого сопротивления выходного транзистора). Схема подключения бесконтактной системы зажигания марки ЗИЛ 130 вырабатывает более высокую мощность за счет увеличения тока на второй обмотке. Элемент располагается на левой стороне кабины. Важно обратить внимание, что коммутатор способен функционировать только при условии температурного режима до + 70 и -60 градусов.

Если устройство в эксплуатационных условиях перестает работать, то придется покупать новую запчасть, поскольку ремонт сделать невозможно. Чтобы проверить правильность работы конструкции, необходимо разомкнуть распределительные контакты и обратиться к схеме подключения.

Когда электропровода находятся в функционирующем состоянии, на дополнительном резисторе, двух катушках зажигания и клеммах P возникают определенные показатели.

Если элементы конструкции и провода находятся в исправном состоянии, а на клемме P не будет возникать напряжения. Это будет свидетельствовать о том, что коммутатор вышел из строя, и потребуется сделать полную замену.

Когда нет запасного элемента, то реально перевести СЗ с транзисторной на альтернативный вариант. Для этого осуществляется установка конденсатора и катушки, чтобы получить дополнительное сопротивление. Электросхема зажигания ЗИЛ 130 при правильной сборке поможет справиться с поставленной задачей.

Распределитель зажигания

Элемент соответствует показателю в 8 искр. Работает совместно с катушкой зажигания №Б114-Б, предназначенной для прерывания тока с низким напряжением в первичной обмотке катушки зажигания и распределения по свечам тока с высоким напряжением.

Контактно- транзисторная система отличается тем, что в ней отсутствует шунтирующий конденсатор.


Как разобрать распределитель

Схема зажигания содержит инструкцию по разборке распределителя. Чтобы осуществить процедуру правильно, потребуется следующее:

  • Удалить загрязнения, пятна от масла.
  • Открутить 24-ый болт с октановых пластин корректора, затем освободить корпус от 22-ой и 23-ей пластины вместе с регулирующими болтами, прокладкой, располагающейся между двумя конструкциями в виде пластин. Снимается крышка, отстегивают защелки, снимают ротор и приступают к последующему разбору.
  • Чтобы демонтировать вакуумный регулятор, потребуется открутить в нижней части пару винтов, прикрученных к корпусу конструкции. Далее потребуется вывернуть винт в подвижном диске. В этот момент отсоединить перемычки.
  • Чтобы избавиться от рычажка, потребуется ослабить винты креплений клеммы проводов первой цепи, удалить с конструкции кольцо, провода и рычажки в сборе вместе с пружиной.
  • Чтобы демонтировать клемму первичной цепи, нужно демонтировать крепления, которые удерживают провод, затем отключить его и избавиться от внутреннего изолятора, а затем выкрутить из корпуса клемму вместе со всеми элементами.
  • Пластина оснащена неподвижным контактом прерывателя. Чтобы от нее избавиться, нужно открутить один винт крепежа пластины к диску, снять пластину, используя отвертку.
  • Снятие подвижных и неподвижных дисков осуществляется после откручивания винтов крепления к корпусу. Нужно отсоединить провод массы, а затем избавиться от двух дисковых держателей. Теперь можно вынуть из корпуса распределители вместе с подшипником.

Внимание: подшипник опрессовывают, когда требуется новая деталь, поскольку конструкция завальцована внизу дисковой части. В разжимном кронштейне присутствует фильц из фетра. Если потребуется, конструкцию демонтируют, промывают и возвращают в исходное положение.

Фильц вытягивают, чтобы разобрать центробежный регулятор. Из полости оси кулачка вынимают замочное кольцо (7) при помощи металлического острого стержня и плоскогубцев. Снимается упорная шайба с валика и кулачок 2В в сборке вместе с пластиной.

Чтобы демонтировать пластины центробежного регулятора, потребуется открепить плоские опорные шайбы с использованием подходящего инструмента: снять ограничительные пальцы, избавить от штифтов (6) ограничительные пружины и снизу пластины регулировочные грузики.

Для снятия валика выпрессовки из распределительного элемента, потребуется избавиться от масленки, затем на верстак устанавливается корпус с предварительной подложкой муфты, далее выбивают штифт, чтобы закрепить конструкцию.

Как сделать проверку деталей

Для начала потребуется сделать проверку имеющихся деталей, контактов на рычажках и закрепленных стойках прерывания зажигания. Если элементы подвержены чрезмерной эксплуатации, либо подгорают, то потребуется сделать чистку согласно схеме зажигания для ЗИЛ 130.

Когда срабатывает контактно-транзисторная система, то прохождение тока осуществляется исключительно посредством электронной системы. В результате возможно избежать возникновения коррозии или возгорания контактов без дополнительной защиты.

Контактная и бесконтактная система требует контроля состояния контактов. Особенно чистоту первого варианта системы, поскольку сила проходящего тока мала. Если появляется пленка из окиси или масла, то могут возникнуть нарушения в проведении тока. Для устранения возникшей проблемы рекомендуется сделать промывку бензином. Когда транспортное средство не эксплуатируется продолжительное время и появилась окись, требуется сделать зачистку контактов. В решении поставленной задачи поможет мелкая шлифовальная шкурка или абразивная пластина. При этом металл не снимается. В противном случае уменьшается эксплуатационный срок элементов.


Как сделать сборку

Система зажигания может потребовать для ЗИЛ 130 внедрения распределительного валика, тогда понадобится сделать запрессовку втулок в корпусной части конструкции. Для этого необходимо установить натяжение в диапазоне 0,05-0,2мм, а затем сделать подгон с учетом размеров валика, используя соответствующие инструменты. Элементы закрепляются при помощи штифта расклепыванием концов. Важно обратить внимание, что потребуется наличие свободного вращения валика.

Снизу подвижного элемента пластины монтируют регулятор с центробежной силой на осях и соединяются при помощи пружин, задающих ограничение. На валик надевают одну шайбу, а на ограничительные пальцы подвижные пластины (5 шт) и плоские шайбы (2 шт). Кулачок вместе с втулкой устанавливается наверх распределительной части пластины. Пальцы направляются в прорези пяти пластин регулятора с центробежной силой. На конец валика устанавливается упорная шайба и идет закрепление кулачка. Далее пропитывается маслом фильц из фетра и вставляется в кулачковую полость.

Установить и закрепить прерыватель можно до того, как будут закреплены диски в корпусной части и после окончательного монтажа. Второй вариант встречается реже. Подвижные и неподвижные диски устанавливаются в корпусной части, включая подшипники, закрепляя винтами (2 шт) и специальными шайбами.

Сделать установку клеммы первой цепи вместе с изоляторами. Остается прикрепить конец провода и зафиксировать гайкой. Прикрепить пластину с неподвижным концом на оси рычажка. Чтобы регулировать зазоры, предварительно пластина фиксируется специальным винтом.

Тяп вакуумного регулятора фиксируется на оси подвижного диска. Корпус закрепляется посредством двух винтов. Предварительно в конструкцию вставляется специальная пружина, шайбы для регулировки закрепляются гайками с шайбами в виде уплотнителей. Установка осуществляется таким образом, чтобы тяга смогла повернуть подвижный диск в крайнее положение в соответствии с поздним зажиганием.

Регулировка положения осуществляется посредством передвижения вакуумного регулятора в соответствии с распределительным корпусом. Его поворот осуществляется вокруг посредством овальных отверстий в корпусе. Если этого будет недостаточно, осуществляется дополнительная регулировка шайбами, установленными между штуцерами и торцами пружины.


На корпус распределителя устанавливаются октановые пластины и закрепляются. В процессе сборки рекомендуется в качестве смазочного материала использовать масло без примесей: для осей двигателя рычажка и кулачка. Также нужно использовать масленку со специальной смазкой и нанести на втулку валика, закрученную в корпус распределителя.

Расстояние от одного контакта до другого регулируется на распределителе. Предварительно его можно снять или оставить в установленном состоянии на двигателе. Чтобы отрегулировать зазор на контактах прерывателя, потребуется установка кулачка. При этом контакты должны быть раздвинуты на максимальном расстоянии, чтобы замерить выступы кулачка.

Для регулировки зазора ослабляют винт, крепежи пластины с неподвижным контактом. Берется отвертка, посредством которой происходит вращение регулировочного эксцентрика. Конструкция устанавливается по щупу до 0,35 мм толщины. Затягивается винт и повторно контролируется величина зазора и щупа. Следует заранее смочить тряпку и протереть поверхности. Зазор между контактами должен составлять в диапазоне 0,3-0,4 мм.

После того, как мероприятие будет завершено, потребуется сделать проверку упругости пружинки, рычажков, прерывателя. Если элемент будет недостаточно упругим, могут возникнуть технические неисправности в работе двигателя и электросхемы. Негативным образом может сказаться слишком большой показатель упругости, что ускоряет потерю первоначальных характеристик. Чтобы осуществлять контроль данного показателя, используется динамометр. Конец крепится за рычажок, а затем инструмент растягивают до того момента, пока не появится разрыв в контактах. Оптимальный показатель усилия варьируется до 650 гс.

Центробежные и вакуумные регулировщики должны проверяться исключительно на приборах с искровым зарядником. Октановая шкала корректировки фиксируется на основании количества октанового числа бензина, на котором функционирует ЗИЛ-130. Насколько точно выполнена установка, определяется по октановой шкале.

Заключение

Чтобы выполнить ремонтные работы или замену элементов, входящих в систему зажигания, понадобится схема подключения бесконтактного варианта для ЗИЛ 130. Если самостоятельных познаний в данной сфере не существует, настоятельно рекомендуется осуществлять все мероприятия по замене или подключению элементов под присмотром профессионалов.

В большинство случаев требуется полная замена комплектующих на новые элементы в электронном зажигании, что позволит сохранить технические характеристики автомобиля и организовать его дальнейшую полноценную эксплуатацию. Если осуществляется комплексная установка, то, как правило, прослеживается небольшая детонация, которая исчезает уже на скорости до 45 км/ч. Если планируется использование бесконтактного зажигания перед тем, как начать работы, рекомендуется ознакомиться с эксплуатационными особенностями и нормами, чтобы избежать серьезных поломок электронного оборудования.
