Стартер щелкает, но не крутит, машина не заводится

Любой двигатель автомобиля запускается при помощи стартера. Использование этого электрического узла позволяет без каких-либо усилий со стороны водителя завести силовую установку – достаточно просто повернуть ключ зажигания в нужное положение.

Несмотря на то, что выпускается множество марок автомобилей разных классов, устройство и принцип работы стартера– идентичны (отличие только в размерах и некоторых конструктивных особенностях). А это в свою очередь сказывается на неисправностях – все они одинаковы для любых моделей.

Одной из самых распространенных проблем, с которой сталкивается много автолюбителей — это не срабатывание стартера. То есть, водитель поворачивает ключ, а в ответ слышит лишь один или несколько щелчков, но сам механизм не включается в работу.

Такие проблемы могут возникнуть по нескольким причинам, одни из которых можно легко отстранить, другие же требуют серьезного ремонта или замены узла или его составных частей.

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

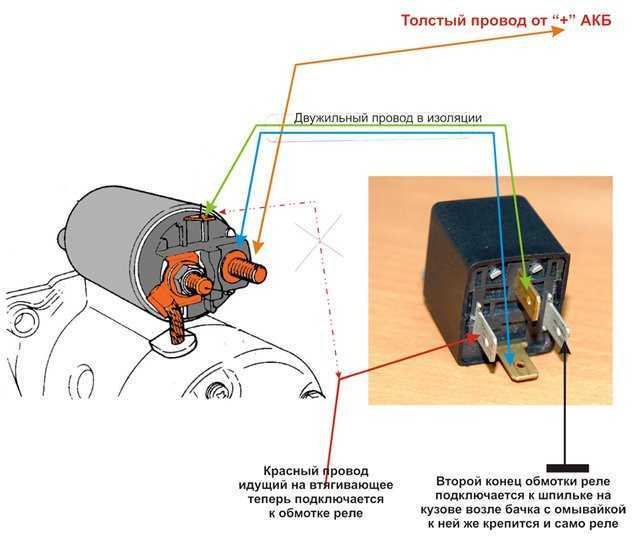

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Видео: Принцип работы стартера

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле.

В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично.

Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Ещё кое-что полезное для Вас:

  • Что такое стартер машины, принцип его работы, причины поломки
  • Устройство автомобильного генератора и принцип его работы
  • Какой средний срок службы автомобильного аккумулятора?

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.
  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.
