Рассказ регулировке зажигания ваз 2101, 2106, 2107

  • ВАЗ 2106 – цепь в приводе ГРМ
  • ВАЗ 2105 – зубчатый ремень ГРМ
  • Видео регулировки зажигания ваз по любому

Как выставить зажигание на ваз 2106, 2105, 2107 -правильная установка и регулировка своими руками…

Приветствую автолюбитель ваз в блоге RtiIvaz.ru! Вы не знаете о регулировке зажигания нечего, именно поэтому вам надо прочитать авто статью далее.

Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависят от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго определенной последовательности, в зависимости от порядка работы цилиндров.

Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилях ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.

Операция по регулировки зажигания на автомобилях ваз 2105 и ваз 2106-07 может потребоваться в нескольких случаях.

Это необходимо сделать после среднего или капитального ремонта двигателя, замене прокладки блока, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаях, связанных с частичной разборкой мотора.

Для установки верхней мертвой точки и регулировке зажигания на двигателе в его верхней, а также нижней передней части, отбиты специальные метки, которые необходимо совмещать. Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.

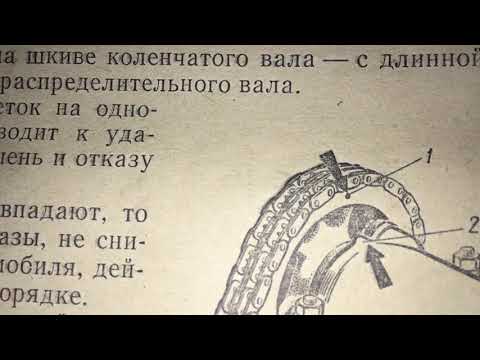

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 – зубчатый ремень ГРМ

Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Видео 1

Видео 2

Видео 3

Видео 4

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

  • Снять клемму (минус) с аккумуляторной батареи
  • Установить нейтральную передачу
  • Снять крышку трамблера
  • Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
  • Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
  • Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
  • Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.

Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте еще:

Как самому выставить зажигание на ВАЗ

Как подтянуть ремень генератора

Комплект рабочего цилиндра сцепления

Регулировка карбюратора ваз 2107

Как выставить зажигание на ВАЗ 2106: регулировка и настройка, видео, как правильно настроить » Авто центр ру



Работа любого автомобильного двигателя зависит не только от состояния механизмов и узлов, но и правильно выставленного угла зажигания (далее — УЗ). Естественно, отечественные авто, в частности, речь пойдет о легендарных «Шестерках», не являются исключением. Этот материал позволит вам узнать о том, как выставить зажигание на ВАЗ 2106 и какие нюансы при этом следует учитывать, чтобы не допустить ошибок.

[ Скрыть]

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания отсутствуют недостатки, характерные для контактных систем. К примеру, автолюбитель не сталкивается с регулировкой и настройкой зазора в контактной группе. Если вы не знаете, как правильно отрегулировать угол опережения по лампочке и по меткам, то ниже представлена подробная инструкция для выставления по первому цилиндру.

Прежде чем мы расскажем, как осуществляется выставление, ознакомьтесь с тем, что означают метки:

  • первая метка находится по ходу часовой стрелки, она значит, что УЗ составляет 10 градусов;
  • вторая, то есть средняя метка используется для регулировки УЗ на пять градусов;
  • что касается последней метки, то в соответствии с ней устанавливается УЗ, равный нулю градусов, при такой настройке горючая смесь будет воспламеняться в тот момент, когда поршень попадет в ВМТ.

Сами метки совмещаются методом вращения коленвала или воздействием на храповик. Как вариант, можно использовать специальный ключ для регулировки гайки.

Инструменты и материалы

Итак, перед тем, как настроить УЗ, вам потребуется следующее:

  • ключ для извлечения свечей;
  • специальный ключ для проворачивания коленчатого вала;
  • гаечный ключ на 13;
  • специальное устройство для контроля настройки, к примеру, это может быть вольтметр, также подойдет контрольная лампочка на 12 вольт либо стробоскоп (автор видео — Наиль Порошин).

Этапы

Итак, как регулировать УЗ своими руками:

  1. Сначала необходимо выключить зажигание, после чего открыть капот и сбросить клемму с аккумуляторной батареи. При помощи ключа нужно будет открутить свечу из первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет прикрыть пальцем либо с помощью резиновой пробки.
  2. Сделав это, необходимо ключом для коленчатого вала провернуть вал вправо до того момента, пока из отверстия для свечи не начнет поступать давление. Это будет свидетельствовать о начале такта сжатия. Когда это произойдет, пробка должна выскочить, если же вы закрыли отверстие пальцем, то обязательно почувствуете, что воздух будет его выдавливать.
  3. Коленвал следует проворачивать до того момента, пока отметки на его шкиве, а также крышке ГРМ не совпадут. Здесь еще нужно учесть один момент касательно используемого топлива. К примеру, если вы заливаете в машину топливо 92 или 95, то риска на шкиве должна быть расположена напротив средней метки. Если же топливо 80 или ниже, то отметку следует совместить с длинной отметкой, которая, как сказано выше, означает ноль градусов. Затем вам надо будет отстегнуть защелки, а также демонтировать крышку распределителя.
  4. После того, как коленвал остановится, распределительное устройство следует повернуть внешним контактом к цилиндру под номером 1, в котором вы выкрутили свечу.  Когда риски будут совмещены и это будет выполнено правильно, вам нужно будет провести мысленно отрезок от защелки распределительного узла — она должна проходить параллельно оси двигателя. Если это будет не так, что гайку фиксации нужно будет немного открутить, после чего провернуть устройство вверх. Саму гайку следует выставить параллельно оси мотора, для этого вам нужно будет провернуть ротор.

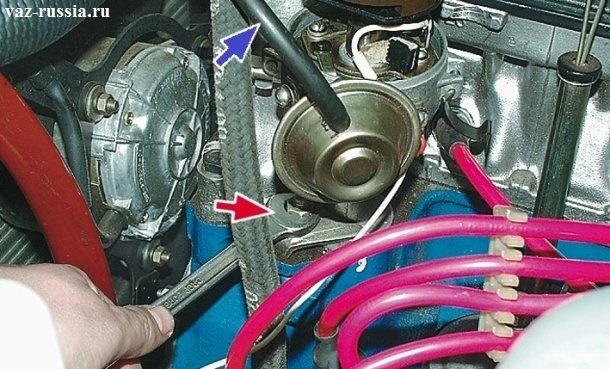

  5. Выполнив эти действия, нужно будет выставить сам момент. Для выполнения данной задачи вам потребуется подключить питание, то есть набросить на аккумулятор отключенную ранее клемму. Далее, используя гаечный ключ на 13, следует ослабить гайку, при помощи которой фиксируется распределительный узел.
  6. Теперь вам потребуется контрольная лампа с подключенными к ней проводами — один из контактов следует подключить к массе, а другой подсоединяется к низковольтному контакту на катушке. Затем ключ в замке нужно провернуть в положение I и активировать зажигание, включится лампочка. После этого аккуратно начинайте проворачивать трамблер слева направо до того момента, пока лампа не потухнет. В том случае, если источник освещения изначально не горел, то это свидетельствует о том, что ничего делать не нужно.
  7. После этого распределительный узел нужно будет провернуть влево, то есть в обратную сторону. Когда контролька начнет гореть, фиксирующую гайку нужно будет закрутить, это позволит зафиксировать на месте сам трамблер.
  8. Сделав это, необходимо будет отключить зажигание и установить на место крышку распределительного устройства. По сути, на этом процедура регулировки завершена, теперь вы знаете, как выставлять УЗ, но это еще не конец операции. Обязательным шагом будет диагностика выполненной работы.

Фотогалерея «Самостоятельная регулировка УЗ»




Проверка выполняется следующим образом:

  1. Сядьте за руль и запустите силовой агрегат, вам необходимо будет его прогреть до рабочей температуры. Начните движение, вам нужно разогнаться примерно до 40-50 км/ч. Когда авто разгонится до такой скорости, необходимо включить четвертую передачу и продолжить движение на ней, при этом не ускоряясь.
  2. Резко нажмите на газ. Через несколько секунд после этого из-под капота должна быть слышна детонация, стук металла об металл. Обратите внимание на то, что детонация в идеале должна прекратиться после того, как машина наберет около 5 км скорости. Если это так, то проверку можно завершать.
  3. В том случае, если детонация осталась, то нужно отрегулировать положение распределительного механизма, поскольку причина этого, вероятнее всего, заключается в слишком раннем выставленном УЗ. Если же стука металла вовсе не было, то причина, скорей всего, заключается в позднем УЗ. В первом случае трамблер необходимо прокрутить вправо буквально на 1 градус, во втором — влево, на столько же. Данная операция выполняется до того момента, пока детонация не будет продолжаться более полутора секунд.
  4. Когда настройка будет завершена, на трамблере следует отметить риску, которая демонстрирует положение средней отметки в соответствии с БЦ. Если детонация появляется вовремя и так же вовремя исчезает, то корпус распределительного устройства можно ставить на место. Процедуру регулировки можно считать завершенной (автор видео — Евгений Александрович).

Полезно знать

О необходимости регулировки момента опережения могут сообщить следующие симптомы:

  1. При работе силового агрегата появились шумы. Сильная детонация и некорректная работа двигателя может свидетельствовать о необходимости регулировки УЗ. При такой работе ДВС поршень двигатель только вверх, а возгорание происходит ему навстречу. В данном случае работа силового агрегата будет более жесткой.
  2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятнее всего, идет вдогонку, а для расширения газов требуется больше времени. В тот момент, когда поршень попадает в нижнюю точку, следующий такт в работе цилиндра будет соответствовать такту выхлопа. Нужно отметить, что часть взрыва горючего попадет в глушитель, в результате чего раздастся хлопок.
