ЭПХХ на ВАЗ 2107 (схема, фото и видео)

Главная » Устройство


Автомобили Волжского автозавода седьмой модели комплектовались карбюраторами марки «Солекс». Одним из особенностей этого узла является наличие особого устройства – ЭПХХ для управления режимом холостого хода двигателя ВАЗ 2107. Для снижения потребления топлива у водителя установлен эконометр, схема прибора позволяет контролировать его расход во время движения.

Экономайзер принудительного холостого хода (далее по тексту экономайзер) обеспечивает поддержание частоты вращения коленчатого вала в пределах 840 -920 оборотов в минуту. Двигатель ВАЗ 2107 в таком режиме работает без нагрузки, а устройство регулирует подачу смеси в первичную камеру карбюратора. Данный прибор применялся до тех пор, пока на силовые агрегаты не начали устанавливать – инжектор, более совершенную систему питания.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

  1. Нестабильная работа двигателя на холостом ходу: самопроизвольное увеличение или уменьшение частоты оборотов. В отдельных случаях силовой агрегат просто глохнет.
  2. Резкое увеличение расхода бензина в движении особенно в городском режиме.
  3. Неисправный экономайзер блок, которого установлен на карбюраторе, не позволяет правильно отрегулировать холостой ход.
  4. Эконометр не обеспечивает правильных показаний.

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

  1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
  2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
  3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном. Проверяя данный блок, особое внимание следует обратить на этот узел.

51 483 views Топливная система

Похожие материалы

Про систему ЭПХХ ВАЗ 2107

Владельцам инжекторных семерок этот материал не будет полезен, в отличие от обладателей Жигулей с карбюраторным типом двигателя. Ведь именно карбюраторные модели семерок с завода комплектовались таким устройством, как система ЭПХХ ВАЗ 2107. Если по названию экономайзер трудно даже себе представить что это, то по расшифровке ЭПХХ — экономайзер принудительного холостого хода, становится немного понятнее, о чем идет речь.

Экономайзер

Содержание

  • 1 Зачем нужен экономайзер на семерке и что он делает
    • 1.1 Где находится экономайзер на ВАЗ 2107
    • 1.2 Принцип работы устройства
    • 1.3 Неисправности экономайзера и способы их выявления
    • 1.4 Замена экономайзера ВАЗ 2107

Экономайзер отвечает за регулирование подачи топлива в камеру сгорания в режиме холостого хода. Этот датчик на автомобиле дает хорошую экономию топлива, что актуально для авто ВАЗ 2107. Когда же происходит экономия топлива, и за счет чего?

Когда водитель движется со склона, то способ его передвижения может быть в двух вариантах — торможение двигателем (то есть переход на пониженную передачу) с отпущенной педалью газа, или движение на нейтралке, применяя для снижения скорости педаль тормоза. Правильный способ — торможение двигателем, но при таком перемещении топливо попадает в камеру сгорания и через систему холостого хода, что увеличивает расход. Для того чтобы это предотвратить, карбюраторные модели ВАЗ 2107 оснащаются экономайзерами, исключающие попадание топлива через систему ХХ.

Микрик

Применение ЭПХХ позволяет не только снизить расход топлива, но еще и уменьшить вредные выбросы в атмосферу. Клапан также способствует поддержанию частоты вращения коленчатого вала на холостом ходу на оптимальном уровне в пределах от 840 до 920 оборотов в минуту. На семерках такая система применялась до момента, пока вместо карбюратора стали устанавливать инжектор.

Где находится экономайзер на ВАЗ 2107

При изучении устройства становится понятно, что клапан с иглой находится в нижней части карбюратора, а электропневмоклапан — на усилителе кузова, под блоком предохранителей. Несмотря на то, что находится система внизу карбюратора, для доступа к ней понадобится демонтировать воздушный фильтр. Необходимость доступа к устройству возникает в случае его неисправности. Если какой-либо блок системы выходит из строя, то он подлежит замене, так как относится к категории неремонтопригодных устройств.

Принцип работы устройства

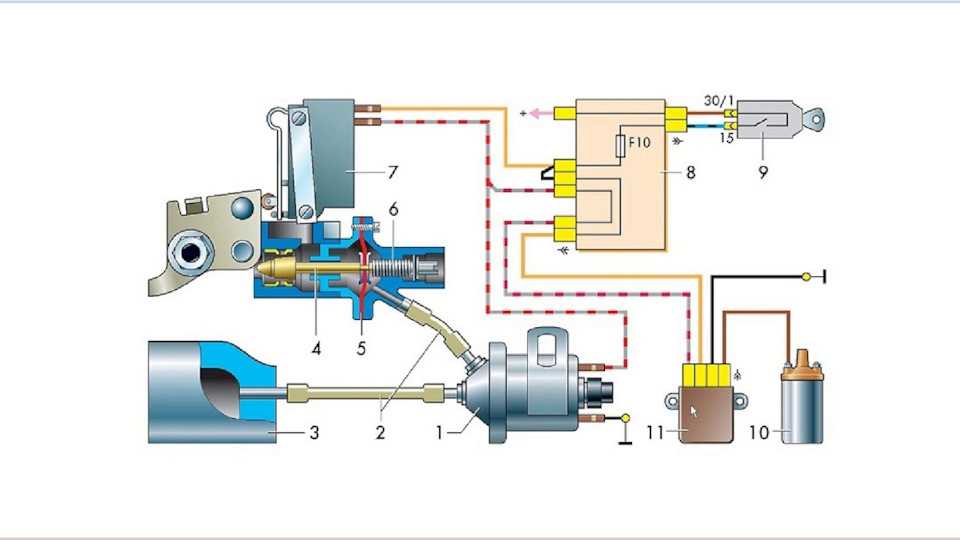

Чтобы узнать принцип работы экономайзера, надо разобраться, из каких элементов состоит устройство. Главными конструктивными элементами устройства являются:

  1. Электропневмоклапан – при подаче на него электричества, открывается и начинает пропускать разряжение от впускного коллектора.
  2. Монтажный блок — он же блок управления ЭПХХ.
  3. Игольчатый клапан, обеспечивающий перекрытие подачи топлива на холостом ходу.

Теперь рассмотрим процесс работы устройства. Включается в работу система во время движения автомобиля на принудительном холостом ходу. Такое явление возникает, когда машина катится на скорости, и при этом отпущена педаль акселератора. При таком движении происходит ненужное поглощение воздушно-топливной смеси. Чтобы исключить это ненужное поглощение, используется система ЭПХХ.

Блок управления

Чтобы при передвижении автомобиля в таком режиме приостановить расход бензина, на карбюраторе устанавливается игольчатый пневмоклапан. Им управляет через воздушную трубку электропневмоклапан, расположенный на усилителе кузова. А он управляется блоком управления. Этот блок также соединен с катушкой зажигания и микровыключателем реагирующим на положения дроссельной заслонки.

На Включение и выключение системы влияют два условия: число оборотов коленвала(считываются с катушки зажигания) и положение педали газа.

Когда двигатель заведен и работает на холостом ходу, напряжение от блока управления подается на электропневмоклапан, и он открывается, пропуская разряжение от впускного коллектора к экономайзеру. Его диафрагма отодвигает иглу, и осуществляется подача топливной смеси в камеру карбюратора.

Педаль газа при этом не нажата, и микрик находится в замкнутом положении. Обороты коленвала при этом менее 1000 в минуту. Система работает.

Но стоит только нажать на педаль газа: микрик размыкается, прекращая подачу напряжения на электропневмоклапан(ЭПК), одновременно увеличиваются обороты(примерно до 1900 в мин.), и в этот момент блок управления тоже отключает электропневмоклапан, из-за увеличенного числа оборотов. Разряжение перестает идти к экономайзеру и он закрывает иглой канал подачи топлива. Система отключается.

При езде на скорости, как только водитель отпускает педаль газа, микровыключатель замыкается, и подается напряжение на ЭПК. Почти одновременно обороты падают до, приблизительно 1700, и блок управления тоже начинает подавать напряжение на пневмоклапан. Он открывает путь разряжению, и далее система включается.

Если датчик выйдет из строя или убрать его из системы, то расход топлива увеличится, но только в случае, если автомобиль эксплуатируется в основном по городу.

Если ездить по трассе, то датчик не влияет на расход, за исключением случаев передвижения с горки. Примерная экономия топлива составляет около 0,5 литра на 100 км при смешанном режиме.

Неисправности экономайзера и способы их выявления

Любым механизмам свойственно изнашиваться, и датчик экономайзера не является исключением. Если не работает экономайзер на ВАЗ 2107, то водитель обнаружить такую поломку может по соответствующим признакам. К таковым признакам относятся:

Электропневмоклапан

  1. Мотор работает на холостых оборотах нестабильно. Следствием нестабильной работы двигателя является частичное перекрытие подачи топлива.
  2. Проблемный запуск мотора. Причем проблемы возникают не только, если мотор холодный, но и в случае нагретого двигателя.
  3. Увеличение расхода топлива. Вместо экономии, неисправный датчик способствует увеличению расхода. Причиной увеличения расхода является засорение игольчатого клапана, который перекрывает канал. При засорении он заклинивает в открытом положении, и тем самым не выполняет свою прямую задачу.
  4. Падает мощность двигателя.
  5. На карбюраторе в месте, где расположен экономайзер на ВАЗ 2107, наблюдается возникновение потеков бензина.

Из строя также может выйти и микровыключатель на карбюраторе, который подает сигнал на управляющий блок. Если неисправен микрик, то он обычно не ремонтируется. Перед тем, как произвести его замену, следует убедиться в его неисправности. Для этого имеется простой способ:

  • Запускается мотор автомобиля.
  • На холостом ходу следует отключить один из контактных проводов датчика.
  • Если двигатель продолжает функционировать, значит выключатель не работает, или следует проверить герметичность диафрагмы электропневмоклапана.

Убедившись в неисправности микровыключателя экономайзера на ВАЗ 2107, необходимо прибегнуть к его замене.

Замена экономайзера ВАЗ 2107

Чтобы произвести замену экономайзера на семерке, необходимо предварительно убедиться в наличии необходимого инструмента. Процесс замены не трудный, и для его реализации понадобится набор ключей и пара отверток. Так как датчик не ремонтопригоден, то понадобится новое устройство. Процесс замены датчика выполняется в следующем порядке:

  1. Надо заглушить мотор и выключить зажигание. Дать ему остыть, например, если перед этим вы куда-то ездили или выполнялась проверка на исправность устройства.
  2. Используя ключ на «10», следует вывинтить гайки крышки воздушного фильтра. После, ключом на «8» откручиваем основание фильтра.
  3. После снятия воздушного фильтра, откроется доступ к карбюратору и датчику ЭПХХ соответственно.
  4. Отсоединяем провода от микрика.
  5. Используя отвертку, следует вывинтить два болта крепления датчика ЭПХХ.
  6. Со штуцера надо снять шланг, и отвести его в сторону.
  7. Под крышкой крепления датчика находится пружина, поэтому извлекать датчик следует осторожно, чтобы она не вылетела.
  8. Пружина обычно меняется вместе с датчиком, так как этот элемент со временем теряет упругость.

Систему ЭПХХ можно отключить, и убрать из системы питания двигателя.
